PST 18 LI - Rompecabezas BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sierra caladora inalámbrica
Marca	BOSCH
Modelo	PST 18 LI
Tensión nominal	18 V
Tipo de alimentación	Batería de iones de litio (no incluida)
Velocidad en vacío variable	0 - 2400 carreras/min
Amplitud de carrera	20 mm
Profundidad de corte máx. en madera	80 mm
Profundidad de corte máx. en aluminio	12 mm
Profundidad de corte máx. en acero	5 mm
Ángulo de corte biselado	45° (izquierda o derecha)
Movimiento pendular	4 posiciones ajustables (sin pendular a pendular fuerte)
Peso (según EPTA 01/2003)	1,9 kg
Lámpara de trabajo	LED Power Light
Corte por inmersión	Sí (madera, placas de yeso)
Guía paralela con dispositivo para cortes circulares	Accesorio disponible
Control de trazado Cut Control	Opcional (con piloto y base)
Protección electrónica de celdas (ECP)	Sí (contra descarga profunda)
Indicador de carga de la batería	3 LED verdes
Sistema de cambio de hoja	SDS (sin herramientas)
Tipo de vástago de hoja	Vástago T (1/4" universal)
Campana de aspiración	Sí (para conexión de aspiradora)
Guía de hoja de rodillo	Desmontable (lubricación periódica necesaria)
Mantenimiento	Limpiar regularmente las rejillas de ventilación y el portahoja
Temperatura de carga de la batería	0 °C a 45 °C

Preguntas frecuentes - PST 18 LI BOSCH

¿Cómo montar la hoja de sierra en la PST 18 LI?

Empuje el portahoja hacia arriba, inserte la hoja (vástago T) a fondo, dientes hacia adelante, y verifique que esté bien bloqueada en la guía de hoja de rodillo.

¿Cuál es la autonomía de la batería?

La autonomía depende del uso y del tipo de batería (no incluida). La batería de iones de litio de 18 V se puede recargar en cualquier momento sin efecto memoria.

¿Cómo ajustar la velocidad de corte?

La velocidad es variable de forma continua: presione más o menos el interruptor de encendido/apagado. Una presión ligera da una velocidad baja, una presión fuerte aumenta la velocidad.

¿Cómo realizar un corte biselado?

Afloje el tornillo debajo de la placa base, retire la campana y el tubo de aspiración, gire la placa al ángulo deseado (hasta 45°) y apriete el tornillo. Use la marca dedicada en el Cut Control.

¿Puedo usar la sierra para cortes por inmersión?

Sí, solo en materiales blandos como madera o placas de yeso. Coloque la placa base hacia adelante, encienda la sierra y sumerja lentamente la hoja.

¿Cómo mantener la sierra caladora?

Limpie regularmente las rejillas de ventilación y el portahoja. Lubrique de vez en cuando la guía de hoja de rodillo con una gota de aceite. Verifique el estado de la guía de hoja.

¿Qué tipos de hojas puedo usar?

Utilice únicamente hojas con vástago T (1/4" universal). Elija la hoja adecuada al material: madera, metal, plástico, etc. Las hojas finas son para curvas cerradas.

¿Cómo usar la aspiración de polvo?

Monte la campana, conecte una manguera de aspiración al tubo y conecte una aspiradora adecuada. Para mayor eficacia, agregue el protector antiastillas.

¿Qué hacer si la batería no se carga?

Verifique que la temperatura esté entre 0°C y 45°C. Si los 3 LED parpadean rápidamente, la batería está fuera del rango o en protección. Deje enfriar e intente de nuevo. Si el problema persiste, contacte al servicio técnico Bosch.

¿Cómo usar la guía paralela para cortes circulares?

Perfore un agujero en el centro del círculo, coloque la varilla de centrado en la guía, ajuste el radio en la graduación y apriete el tornillo. La guía se fija en la guía de la placa base.

MANUAL DE USUARIO PST 18 LI BOSCH

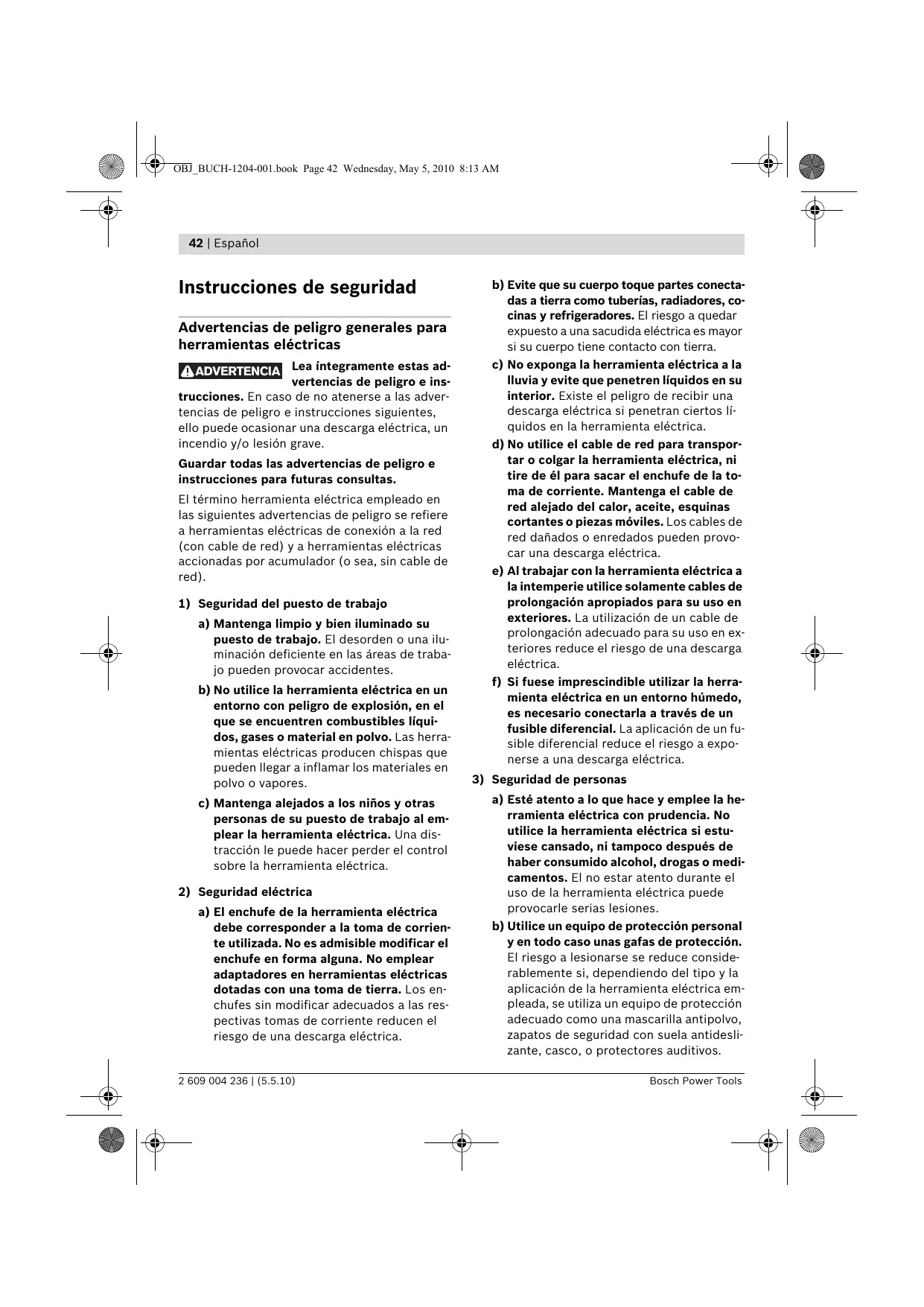

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea íntegramente estas advertencias de peligro e instrucciones.

En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guarde todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

1) Seguridad del puesto de trabajo

a) Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes. b) No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores. c) Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

2) Seguridad eléctrica

a) El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente realizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.

b) Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra. c) No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica. d) No utilice el cable de red para transporte o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica. e) Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica. f) Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

3) Seguridad de personas

a) Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones. b) Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.

c) Evite una puesta en marcha fortuita. Asegúrese de que la herramienta eléctrica está desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando esta conectada, algo puede dar lugar a un accidente. d) Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica. e) Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada. f) Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden enganchar con las piezas en movimiento. g) Siempre que sea posible utilice equipos de aspiración o captación del polvo, asegúrese de que estos estén montados y que sean utilizados correctamente. El empleo de estos reduce los riesgos derivados del polvo.

4) Uso y trato cuidadoso de herramientas eléctricas

a) No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado. b) No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacerse reparar.

c) Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica. d) Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas. e) Cuide la herramienta eléctrica con esmero. Controle si funciona correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente. f) Mantenga los útiles limpios y afilados. Los útiles sostenidos correctamente se dejan guiar y controlar mejor. g) Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y el área a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5) Trato y uso cuidadoso de herramientas accionadas por acumulador

a) Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.

b) Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio. c) Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos u otros objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio. d) La utilización inadecuada del acumulador puede producir quemaduras.

6) Servicio

a) Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para sierras de calar

Sujete la herramienta eléctrica por las superficies de agarre aisladas al realizar trabajos en los que el útil pueda tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica. Mantenga alejadas las manos del área de corte. No toque debajo de la pieza de trabajo. Podría accidentarse al tocar la hoja de sierra. Solamente aproxime la herramienta eléctrica en funcionamiento contra la pieza de trabajo. En caso contrario, puede que sea rechazado el aparato al engancharse el útil en la pieza de trabajo.

Cuide de mantener firmemente asentada la placa base contra la pieza al aserrar. Una hoja de sierra ladeada puede romperse o ser rechazada. Al terminar de aserrar, desconecte la herramienta eléctrica y espere a que esta se haya detenido completamente antes de sacar la hoja de sierra de la ranura de corte. Ello le permite depositar de forma segura la herramienta eléctrica sin peligro de que sea rechazada. Solamente utilice hojas de sierra sin dañar y en perfecto estado. Las hojas de sierra deformadas o melladas pueden romperse o ser rechazadas al trabajo. Después de desconectar el aparato, no trate de frenar la hoja de sierra presionándola lateralmente contra la pieza. La hoja de sierra podría dañarse, romperse o ser rechazada. Utilice aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañeros abastecedores. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas pueda producirse una explosión. La perforación de una tubería de agua puede causar daños materiales. Asegure la pieza de trabajo. Una pieza de trabajo fijada con todos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano. Mantenga limpio su puesto de trabajo. La mezcla de diversos materiales es especialmente peligrosa. Las aleaciones ligeras en polvo pueden arder o explotar. Antes de depositarla, espere a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica. No intente abrir el acumulador. Podría provocar un cortocircuito.

Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.

Si el acumulador se daña o se usa de forma inapropiada, puede que este emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota una molestia.

Los vapores pueden llegar a irritar las vías respiratorias.

• Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch.

Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.

Solamente utilice acumuladores originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica.

Si se utilizan acumuladores diferentes, como, p. ej., imitaciones, acumuladores recuperados, o de otra marca, existe el riesgo de que estos exploten y causen daños personales o materiales.

Descripción del funcionamiento

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, algo puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Utilización reglamentaria

El aparato ha sido diseñado para serrar y recortar sobre una base firme, madera, plástico, metal, cerámica y caucho. Es adecuado para efectuar cortes rectos y en curva con un ángulo de inglete de hasta 45° . Utilice las hojas de sierra recomendadas.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Bloqueo de conexión para interruptor de conexión/desconexión 2 Interruptor de conexión/desconexión 3 Indicador del estado de energía del acumulador 4 Acumulador 5 Botón de extracción del acumulador 6 Manguera de aspiración 7 Boquilla de aspiración 8 Depósito para hojas de sierra 9 Placa base

10 Palanca para ajuste del movimiento pendular 11 Cubierta para aspiración 12 Rodillo guía 13 Soporte del control del corte "Cut Control" 14 Hoja de sierra 15 Mirilla del control del corte "Cut Control" 16 Protección contra contacto 17 Alojamiento de la hoja de sierra 18 Bombilla "Power Light" 19 Empuñadura (aislada) 20 Protección para cortes limpios 21 Guía para el tope paralelo 22 Escala para el ángulo de inglete 23 Tornillo 24 Marca de posición para 0° 25 Marca de posición para 45° 26 Tornillo de fijación del tope paralelo 27 Tope paralelo con cortador de círculos 28 Punto de centrar para el tope paralelo

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios se detalla en nuestro programa de accesorios.

Datos técnicos

Sierra de calor	PST 18 LI
No de articulo	3603 K11 0..
Tensión nominal	V=	18
Regulación del no de carreras		●
Movimiento pendular		●
No de carreras en vacío n0	min-1	0-2400
Carrera	mm	20
Profundidad de corte maxi.
- en madera	mm	80
- en aluminio	mm	12
- en acero, sin alear	mm	5
Ángulo de corte (izquierda/derecha), maxi.	°	45
Peso según EPTA-Procedure 01/2003	kg	1,9

Preste atención al n.° de artículo en la placa de características de su aparato, ya que las denominaciones comerciales de algunos aparatos pueden variar.

Información sobre ruidos y vibraciones

Ruido determinado según EN 60745.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 81 dB(A); nivel de potencia acústica 92 dB(A). Tolerancia K = 3 dB.

¡Colóquese los protectores auditivos!

Nivel total de vibraciones (suma vectorial de tres direcciones) determinado según EN 60745: Serrado de tablero de aglomerado de madera: Valor de vibraciones generadas a_h = 8m / s² , tolerancia K = 1,5m / s²

Serrado de chapa de metal: Valor de vibraciones generadas a_h = 5 m/s² , tolerancia K = 1,5 m/s² .

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma

EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. Tam-

bién es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con útiles diferentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato está desconectado, o bien, está en funcionamiento, pero sin ser realizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, conservar calientes las manos, organización de las secuencias de trabajo.

Declaración de conformidad (C)

Declaramos bajo nuestra responsabilidad, que el producto descrito bajo "Datos técnicos" está en conformidad con las normas o documentos normalizados: EN60745 de acuerdo con las disposiciones en las directivas 2004/108/CE, 2006/42/CE.

Expediente técnico en:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Desmonte el acumulador antes de manipular en la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Carga del acumulador (ver figura A)

• Únicamente use los cargadores que se detallan en la página con los accesorios. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

ATENCIÓN

En caso de una desconexión automática de la herramienta

eléctrica no mantenga bajo el interruptor de conexión/desconexión. El acumulador podrá dañarse.

Para desmontar el acumulador 4 presione el botón de extracción y saque el acumulador de la herramienta eléctrica tirando de él hacia arriba. No proceda con brusquedad.

El acumulador está equipado con un sensor de temperatura NTC que solamente admite su recarga bajo el margen de temperatura entre 0°C y 45°C . De esta forma se alcanza una larga vida útil del acumulador.

Observe las indicaciones referentes a la eliminación.

Montaje y cambio de la hoja de sierra

Al montar la hoja de sierra, utilice unos guantes de protección. Podría accidentarse en caso de tocar la hoja de sierra.

Selección de la hoja de sierra

Al final de estas instrucciones encontrará una relación de las hojas de sierra recomendadas. Solamente utilice hojas de sierra de una sola leva (vástago tipo T) o de vástago universal de 1/4'' (vástago tipo U). La longitud de la hoja de sierra no debe ser mayor que aquella precisada para el corte.

Para efectuar cortes en curva de radio pequeño, emplear una hoja de sierra estrecha.

Montaje de la hoja de sierra (ver figura B)

▷ Limpie el vástago de la hoja de sierra antes de su montaje. Un vástago sucio no permite una sujeción firme del mismo.

Si procede, desmonte la cubierta 11 (ver "Cubierta").

Desplace hacia arriba, en dirección de la flecha, el alojamiento de la hoja de sierra 17. Inserte hasta el tope la hoja de sierra 14 en el alojamiento de la misma, con los dientes orientados hacia el sentido de corte.

Al insertar la hoja de sierra, cuide que su lomo quede alojado en la ranura del rodillo guía 12.

▷ Controle la sujeción firme de la hoja de sierra. Una hoja de sierra floja puede llegar a salirse de su alojamiento y lesionarle.

Desmontaje de la hoja de sierra (ver figura C)

Desplace hacia arriba, en dirección de la flecha, el alojamiento de la hoja de sierra 17, y retire la hoja de sierra 14.

Depósito para hojas de sierra (ver figura D)

En el depósito para hojas de sierra 8 puede Ud. guardar hasta tres hojas de sierra con una longitud máxima de 110 mm. Aloje las hojas de sierra con el vástago de una leva (vástago T) en el rebaje previsto para tal fin en el depósito. En este pueden guardarse apiladas hasta tres hojas de sierra.

Cierre el depósito para hojas de sierra y empújelo hasta el tope en la abertura de la placa base 9.

Protección para cortes limpios (ver figura E)

La protección para cortes limpios 20 (accesorio especial) evita el astillamiento de los bordes del corte al aserrar madera. Solamente puede usarse la protección para cortes limpios con ciertos tipos de hojas de sierra y además con un ángulo de corte de 0°. Al emplear la protección para cortes limpios tampoco deben desplazarse hacia atrás la placa base 9 para serrar cerca de un reborde.

Meta a presión desde abajo en la placa base 9 la protección para cortes limpios 20 (según se muestra en la figura con el rebaje mirando hacia arriba).

El control del corte "Cut Control" permite el guiado exacto de la herramienta eléctrica a lo largo de la línea de corte trazada sobre la pieza de trabajo. El "Cut Control" se compone de la mirilla 15 con las marcas de posición y del soporte 13 para su fijación a la herramienta eléctrica.

Fijación del "Cut Control" a la placa base (ver figura F)

Meta a presión la mirilla del "Cut Control" 15 en los alojamientos del soporte 13. Seguidamente, deslícela, junto con el soporte, de forma que quede enclavado en la guía 21 de la placa base 9.

Aspiración de polvo y virutas

• El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos puede provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos,

especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deben ser procesados por especialistas.

• En la medida de lo posible, utilice un equipo para aspiración de polvo.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Cubierta (ver figuras G-H)

Monte la cubierta 11, antes de conectar la herramienta eléctrica a un equipo para aspiración de polvo.

Monte la cubierta 11 en la herramienta eléctrica cuidando que el clip central encastre en la protección contra contacto 16 y los clips exteriores en los orificios de la carcasa.

Desmonte la cubierta 11 para trabajo sin un equipo de aspiración y para efectuar cortes a inglete. Para ello, comprima la cubierta a la altura de los clips exteriores y sáquela hacia delante.

Conexión del equipo para aspiración de polvo

Inserte la manguera de aspiración 6 (accesorio especial) en la boquilla de aspiración 7. Conecte la manguera de aspiración 6 a un aspirador (accesorio especial). Una relación de los elementos para la conexión a diversos aspiradores la encuentra al final de estas instrucciones.

Para obtener una aspiración óptima, siempre que sea posible, emplee la protección para cortes limpios 20.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco, utilice un aspirador especial.

Operación

Modos de operación

Desmonte el acumulador antes de manipular en la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podrá accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.

Ajuste del movimiento pendular

El movimiento pendular, ajustable en cuatro niveles, permite adaptar de forma óptima la velocidad, el rendimiento y la calidad del corte, al material a trabajar.

La palanca de ajuste 10 le permite seleccionar el nivel del movimiento pendular incluso durante la operación del aparato.

Sin movimiento pendular, movimiento pendular (PC), movimiento pendular mediano, movimiento pendular grande

El nivel de movimiento pendular para una aplicación concreta conviene determinarlo probando. Tener en cuenta ahora las siguientes recomendaciones:

• Reducir, o incluso anular, el nivel del movimiento pendular cuando más fino y limpio deba ser el canto cortado.
• Desconecte el movimiento pendular al serrar materiales delgados (p. ej. chapas).
• Al trabajar materiales duros (p. ej. acero) utilice un movimiento pendular pequeño.
• Al serrar materiales blandos, o madera en sentido de la fibra, puede utilizar el nivel de movimiento pendular máximo.

Ajuste del ángulo de inglete (ver figura I)

La placa base 9 puede inclinarse hasta 45° hacia la derecha o izquierda para realizar cortes a inglete.

• Desmonte la cubierta 11 y la boquilla de aspiración 7.
• Desmonte el depósito para hojas de sierra 8 de la placa base 9.
• Afloje el tornillo 23 y desplace ligeramente la placa base 9 hacia la boquilla de aspiración 7.
• Para ajustar con exactitud ángulos de inglete definidos, la placa base dispone a la derecha e izquierda de unas muescas a 0°, 22,5° y 45°. Incline la placa base 9 a la posición deseada de acuerdo a la escala 22. Para ajustar ángulos de inglete diferentes puede emplearse un transportador de ángulos. Seguidamente desplace hasta el tope la placa base 9 en dirección a la hoja de sierra 14.
• Apriete el tornillo 23.

La cubierta 11, la boquilla de aspiración 7 y la protección para cortes limpios 20 no pueden utilizarse al efectuar cortes a inglete.

Control del corte en cortes a inglete (ver figura J)

Para el control del corte, la mirilla del "Cut Control" 15 dispone de una marca 24 para el corte perpendicular a 0° y de sendas marcas 25 para los respectivos cortes a inglete hacia la derecha o izquierda de 45°, según la escala 22.

La marca de posición para un ángulo de inglete entre 0° y 45° se obtiene proporcionalmente. Puede marcarse en la mirilla del "Cut Control" 15 con un rotulador de tinta no permanente para que pueda volver a borrarse fácilmente.

Si el corte debe ser muy exacto se recomienda realizar primero un corte de prueba.

Desplazamiento de la placa base (ver figura 1)

Para poder serrar cerca de un reborde es posible echar hacia atrás la placa base 9.

Afloje el tornillo 23 y desplace hasta el tope la placa base 9 en dirección hacia la boquilla de aspiración 7.

Apriete el tornillo 23.

Estando desplazada la placa base 9 solamente es posible serrar teniendo ajustado un ángulo de inglete de 0°. Además, no deben utilizarse el control del corte "Cut Control" con el soporte 13, el tope paralelo con el cortador de círculos 27 (accesorio opcional), así como la protección para cortes limpios 20.

Puesta en marcha

Montaje del acumulador

Solamente utilice acumuladores de iones de litio originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.

Para la puesta en marcha de la herramienta eléctrica accione primero el bloqueo de conexión 1 y presionar a continuación el interruptor de conexión/desconexión 2 y mantenerlo accionado.

La bombilla 18 se enciende al presionar levemente, o del todo, el interruptor de conexión/desconexión 2, lo cual permite iluminar el área de trabajo en lugares con poca luz.

Para desconectar la herramienta eléctrica, suelte el interruptor de conexión/desconexión 2.

Observación: Por motivos de seguridad, no es posible enclavar el interruptor de conexión/desconexión 2, por lo que debe mantenerse accionado durante todo el tiempo de funcionamiento.

Regulación del número de carreras

Variando la presión ejercida contra el interruptor de conexión/desconexión 2 puede variarse de forma continua el número de carreras de la herramienta eléctrica.

Apretando levemente el interruptor de conexión/desconexión 2 se obtiene un número de carreras reducido. Incrementando paulatinamente la presión, va aumentando el número de carreras en igual medida.

El número de carreras preciso depende del material y de las condiciones de trabajo, siendo conveniente determinarlo probando.

Es recomendable reducir el número de carreras al aplicar la hoja de sierra en funcionamiento contra la pieza de trabajo, así como al aserrar plástico y aluminio.

Al trabajar prolongadamente a bajas revoluciones, puede que la herramienta eléctrica se caliente fuertemente. Expulse la hoja de sierra y deje trabajar la herramienta eléctrica durante aprox. 3 min a las revoluciones máximas, para que se refrigere.

Indicador del estado de energía del acumulador

Estando conectada la herramienta eléctrica, el indicador del estado de energía del acumulador 3, formado por 3 LED verdes, muestra el estado de energía del acumulador.

LED	Capacidad
3 LED verdes encendidos	≥ 66%
2 LED verdes encendidos	34–65%
1 LED verde encendido	11–33%
1 LED verde con lento parpadeo	≤ 10%

Protección contra sobrecarga térmica

La herramienta eléctrica no puede sobrecargarse si se utiliza de forma reglamentaria. En caso de una solicitación excesiva, o al salirse del margen de temperatura admisible del acumulador de 0 - 70 °C, las revoluciones de la herramienta eléctrica se reducen, o esta se desconecta. Si opera a revoluciones reducidas, la herramienta eléctrica solamente funciona de nuevo a plenas revoluciones una vez que el acumulador haya alcanzado la temperatura admisible o al disminuirse la solicitación de la misma. En caso de que la herramienta eléctrica se hubiese desconectado automáticamente, coloque el interruptor en la posición de desconexión y espere a que el acumulador se enfríe antes de volver a conectarla.

Los 3 LED del indicador del estado de carga del acumulador 3 parpadean rápidamente si la temperatura del acumulador se encuentra fuera del margen admisible de -30 a +65 °C y/o en caso de haberse activado la protección contra sobrecarga.

Protección contra altas descargas

El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

Instrucciones para la operación

Siempre utilice una base de asiento firme o una mesa de corte (Bosch PLS 300) al serrar piezas pequeñas o delgadas.

Aserrado por inmersión (ver figura K)

El procedimiento de serrado por inmersión solamente debe emplearse al trabajar materiales blandos como la madera, placas de pladur, etc.

Únicamente usar hojas de sierra cortas para el aserrado por inmersión. Este solamente puede realizarse con un ángulo de inglete de 0°.

Incline hacia delante la herramienta eléctrica de manera que el canto anterior de la placa base 9 asiente contra la pieza de trabajo, cuidando que la hoja de sierra 14 no toque esta, y conecte el aparato. En las herramientas eléctricas con un número de carreras regulable, ajustar el número de carreras máximo. Presione firmemente la herramienta eléctrica contra la pieza de trabajo y deben ir penetrando lentamente la hoja de sierra en la pieza de trabajo.

En el momento en que la placa base 9 asiente completamente sobre la pieza de trabajo, continúe serrando a lo largo de la línea de corte.

Tope paralelo con cortador de círculos (accesorio especial)

Únicamente usar el tope paralelo con el cortador de círculos 27 (accesorio especial) en piezas con un grosor máximo de 30 mm.

Desmonte el soporte del "Cut Control" 13 de la placa base 9. Para ello, comprima levemente el soporte y sáquelo de la guía 21.

Corte paralelo a un borde (ver figura L): Afloje el tornillo de fijación 26 e inserte la escala del tope paralelo por la guía 21 de la placa base. Ajuste el ancho de corte deseado según la escala en el canto interior de la placa base. Apriete el tornillo de fijación 26.

Cortes en círculo (ver figura M): Taladre cerca de la línea de corte, por el lado de desecho, un taladro de diámetro suficiente para poder introducir la hoja de sierra. Frese o lime el sector del taladro cercano al trazo de corte, de forma que pueda enrasar con este la hoja de sierra. Monte el tornillo de fijación 26 al exterior del tope paralelo. Introduzca la escala del tope paralelo por la guía 21 de la placa base. Taladre en la pieza de trabajo un orificio en el centro del círculo a realizar. Introduzca el punto de centrar 28 por la abertura inferior del tope paralelo en el orificio previamente taladrado. Ajuste el radio al valor de la escala indicado en el canto interior de la placa base. Apriete el tornillo de fijación 26.

Refrigerante/lubricante

Al aserrar metal se recomienda aplicar un líquido refrigerante o lubricante a lo largo de la línea de corte para reducir el calentamiento del material.

Mantenimiento y servicios

Mantenimiento y limpieza

Desmonte el acumulador antes de manipular en la herramienta eléctrica (p. ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podrá accidentarse al accionar fortuitamente el interruptor de conexión/desconexión. - Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.

Si el acumulador fuese inservible, diríjase a un servicio técnico autorizado para herramientas eléctricas Bosch.

Limpie periódicamente el alojamiento de la hoja de sierra. Para ello, desmonte la hoja de sierra de la herramienta eléctrica y golpee ligeramente esta contra una superficie plana.

Un ensuciamiento excesivo de la herramienta eléctrica puede provocar que esta funcione deficientemente. Por ello, no guíe la herramienta manteniéndola boca arriba, si sierra materiales que produzcan mucho polvo.

Lubrique de vez en cuando el rodillo guía 12 con unas gotas de aceite.

Controle periódicamente el rodillo guía 12. Si estuviese excesivamente desgastado, es necesario hacerlo sustituir por un servicio técnico Bosch autorizado.

Si a pesar de los esmerados procesos de fabricación y control, la herramienta eléctrica llegase a averiarse, la reparación debe encargarse a un servicio técnico autorizado para herramientas eléctricas Bosch.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n.º de artículo de 10 dígitos que figura en la placa de características de la herramienta eléctrica.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio las encontrará en:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

España

Robert Bosch España, S.A.

Departamento de ventas

Herramientas Eléctricas

C/Hermanos García Noblejas, 19

28037 Madrid

Tel. Asesoramiento al cliente: [phone]

Fax: [phone]

Venezuela

Robert Bosch S.A.

Final Calle Vargas. Edf. Centro Berimer P.B.

Boleita Norte

Caracas 107

Tel.: [phone]

México

Robert Bosch S.A. de C.V.

Tel. Interior: [phone]

Tel. D.F.: [phone]

E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.

Av. Córdoba 5160

C1414BAW Ciudad Autónoma de Buenos Aires

Atención al CLIENTE

Tel.: [phone]

E-Mail: [e-mail]

Perú

Autorex Peruana S.A.

República de Panamá 4045,

Lima 34

Tel.: [phone]

E-Mail: [e-mail]

Chile

EMASA S.A.

Irarrrazaval 259 - Nuña

Santiago

Tel.: [phone]

E-Mail: [e-mail]

Transporte

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos, cúbralos con cinta adhesiva y embale el acumulador de manera que este no se pueda mover dentro del embalaje.

Preste atención a la obligación de identificar convenientemente el envío de acumuladores de iones de litio que pudiera existir en su país.

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y embalajes sean sometidos a un proceso de recuperación que respete el medio ambiente.

Sólo para los países de la UE:

No arroje las herramientas eléctricas a la basura.

Conforme a la Directiva Europea 2002/96/CE sobre aparatos eléctricos y electrónicos inservibles, tras su transposición en ley nacional, las herramientas eléctricas deberán recogerse por separado y someterse a un reciclaje ecológico.

Acumuladores/pilas:

Iones de litio:

Observe las indicaciones comprendidas en el apartado "Transporte", página 52.

No arroje los acumuladores o pilas a la basura, ni al fuego, ni al agua. Los acumuladores y pilas, a ser posible estando descargados, deberán guardarse para que sean reciclados o eliminarse de forma ecológica.

Sólo para los países de la UE:

Conforme a la directiva 2006/66/CE deben reciclarse los acumuladores/pilas defectuosos o agotados.

Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Políg. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Reservado el derecho de modificación.

54 | Portugués

1) Seguridad del área de trabajo

Seleccionar la hoja de sierra

Depósito de hojas de sierra (ver figura D)

Colocar el acumulador
