BEDIENUNGSANLEITUNG PST 18 LI BOSCH

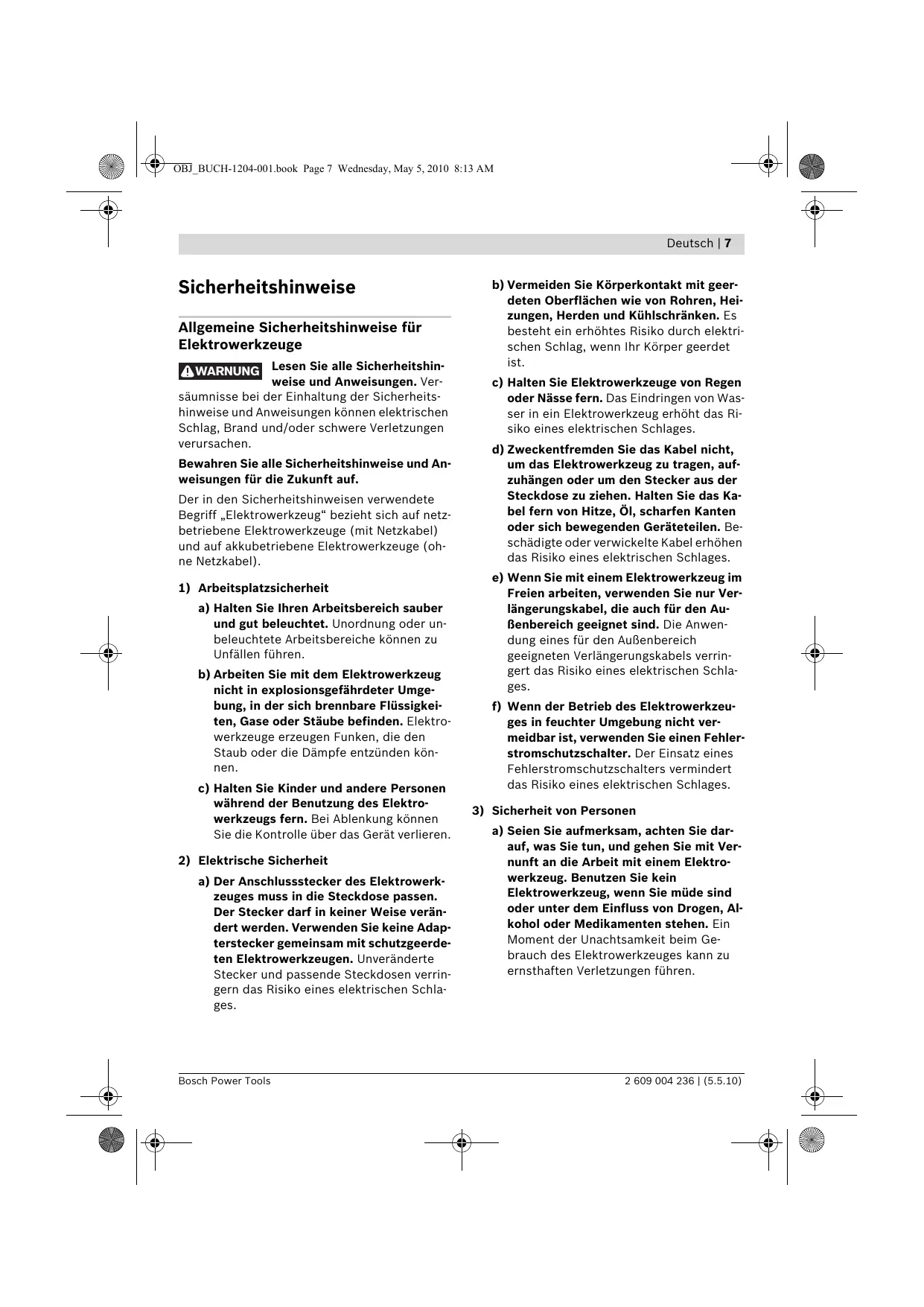

Allgemeine Sicherheitseinweise für Elektrowerkzeuge

WARNING

Lesen Sie alle Sicherheitsinweise und Anweisungen. Ver

säumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitschinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie ihren Arbeitsbereich sauber und gut beleucht. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeitsen Sie mit dem Elektrowerkzeug nicht in explosionsgeführter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden konnen.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung konnen Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Steckerarf in keiner Weise verändert werden.Verwenden Sie keineAdapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen.Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizuungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nasse fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zuziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verrin-gert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie daraufauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie mäde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

8 | Deutschland

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringgert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschelt ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder/TRagen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfallen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch konnen Sie das Elektrowerkzeug in unerwarteten Situatio- onen better kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare konnen von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden konnen, vergewissern Sie sich, dass diese ange-schlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub ver-ringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie better und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defect ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten{lssst,ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfern den Sie den Akku, bevor Sie Geräteinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit thisem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei Funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zube-hör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigten Sie darauf die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5) Verwendung und Behandlung des Akkuwerkzeuges

a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.
b) Verwenden Sie nur die darüber vorgesehen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.
c) Halten Sie den nicht benutzten Akku fern von Buroklammern, Munzen, Schlüsseln, Nageln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen konnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspüssen. Wenn die Flüssigkeit in die Augen kommt,nehmen Sie zusätzlich arztliche Hilfe in Anspruch.Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

6) Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

• Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteile unter Spannung setzen und zu einem elektrischen Schlag führen.
  Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblett besteht Verletzungsgefahr.
  Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.
  Achten Sie darauf, dass die Fußplatte 9 beim Sagen sicher aufliegt. Ein verkantetes Sägeblatt kann brechen oder zum Rückschlag führen.
  Schalten Sie nach Beendigung des Arbeitsvorgangs das Elektrowerkzeug aus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn diese zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeug sicher ablegen.
  Verwenden Sie nur unbeschädigte, einwandfrei Säeblätter. Verbogene oder unscharfe Säeblätter können brechen oder einen Rückschlag verursachen.
  Bremsen Sie das Sägeblatt nach dem Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.
  Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspären, oderziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elektrischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führn. Eindringen in eine Wasserleitung verursacht Sachbesächigung.

10 | Deutsch

Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit ihrer Hand.
Halten Sie ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.
Warten Sie, bis das Elektrowerkzeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elektrowerkzeug führen.
Offnen Sie den Akku nicht. Es besteht die Gefahr eines Kurzschlusses.

Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstahrung, Feuer, Wasser und Feuchtigkeit.

EsbestehtExplosionsgefahr.

Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Führten Sie Frischluft zu unduchen Sie bei Beschwerden einen Arzt auf. Die Dämpfe können die Atemwege reizen.
Verwenden Sie den Akku nur in Verbindung mit Ihrrem Bosch Elektrowerkzeug. Nur so wird der Akku vor gefährlicher Überlastung geschützt.
Verwenden Sie nur original Bosch-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung. Bei Gebrauch anderer Akkus, z.B. Nachahmungen, aufgearbeiteter Akkus oder Fremdfabricaten, besteht die Gefahr von Verletzungen sowie Sachschäden durch explodierende Akkus.

Funktionsbuchung

Lesen Sie alle Sicherheitschinweise und Anweisungen. Versaumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand

und/oder schwere Verletzungen verursachen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trennschnittte und Ausschnittte in Holz, Kunststoff, Metall, Keramikplatten und Gummi auszufahren. Es ist geeignet für gerade und kurzvige Schnittte mit einem Gehrungswinkel bis 45^ . Beachten Sie die Sägeblattempfehlungen.

Abgebildete Componenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Einsatzperre für Ein-/Ausschalter
2 Ein-/Ausschalter
3 Akku-Ladezustandsanzeige
4 Akku*
5 Akku-Entriebelungstaste
6 Absaugschlauch*
7 Absaugstutzen
8 Sageblattdepot
9 FuBplatte

10 Einstellhebel Pendelung

11 Abdeckhaube für Absaugung
12 Führungsrolle
13 Sockel für Schnittlinienkontrolle „Cut Control"

14 Sägeblatt
15 Sichtfenster für Schnittlinienkontrolle „Cut Control"
16 Berührungsschutz
17 Sägeblatt-Aufnahme
18 Lampe „PowerLight“
19 Handgriff (isolierte Griffläche)
20 SpanreiBschutz
21 Führung für den Parallelanschlag
22 Skala Gehrungswinkel
23 Schraube
24 Schnittmarkierung 0^
25 Schnittmarkierung 45^
26 Feststellschraube des Parallelanschlags
27 Parallelanschlag mit Kreisschneider
28 Zentrierspitze des Parallelanschlags

*Abgebildetes oder beschriebenes Zubehör führt nicht zum Standard-Lieferumfang. Das vollständige Zubehörfinden Sie in unserem Zubehörprogramm.

Deutsch | 11

Technische Daten

Stichsäge	PST 18 LI
Sachnummer	3603 K11 0..
Nennspannung	V=	18
Hubzahlsteuerung		●
Pendelung		●
Leerlaufhubzahl n0	min-1	0-2400
Hub	mm	20
max. Schnitttiefe
- in Holz	mm	80
- in Aluminium	mm	12
- in Stahl (unlegiert)	mm	5
Schnittwinkel links/rechts) max.	°	45
Gewicht entsprechend EPTA-Procedure 01/2003	kg	1,9

Bitte beachten Sie die Sachnummer auf dem Typenschild Ihres Elektrowerkzeugs. Die Handelsbezeichnungen einzelnere Elektrowerkzeuge können variieren.

Gerausch-/Vibrationsinformation

Messwerte für Gerausch ermittelt entsprechend EN 60745.

Der A-bewertete Gerauschpegel des Elektrowerkzeugs beträgt typischerweise: Schalldruckpegel 81 dB(A); Schalleistungspegel 92 dB(A). Unsicherheit K = 3 dB.

Gehorschutz tragen!

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745: Sagen von Spanplatte: Schwingungsemissionswert a_h = 8m / s^2 ,Unsicherheit K = 1,5m / s^2 Sagen von Metallblech: Schwingungsemissionswert a_h = 5m / s^2 ,Unsicherheit K = 1,5m / s^2

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einschätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repraes- tiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug fur andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung uber den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenn auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschelt ist oder während lauft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedieners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten der Höhe, Organisation der Arbeitsabläufe.

Konformitätserklung €

Wir erklären in alleiniger Verantwortung, dass das unter „Technische Daten“ beschriebene Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 60745 gemäß den Bestimmungen der Richtlinien 2004/108/EG, 2006/42/EG.

Technische Unterlagen bei: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Akku laden (siehe Bild A)

Benutzen Sie nur die auf der Zubehörseite aufgeführten Ladegeräte. Nur diese Ladegeräte sind auf den bei ihrem Elektrowerkzeug verwendeten Li-Ionen-Akku abgestimmrt.

Hinweis: Der Akku wird teilgeladen ausgeliefert. Um die volte Leistung des Akkus zu gewährleisten, laden Sie vor dem ersten Einsatz den Akku vollständig im Ladegerät auf.

Der Li-Ilonen-Akku kann jederzeit aufgeladen werden, ohne die Lebensdauer zu verkürzen. Eine Unterbrechung des Ladevorganges schädigt den Akku nicht.

Der Li-lonen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

ACHTUNG

Drucken Sie nach dem automatischen Abschalten des Elek

trowerkzeuges nicht weiter auf den Ein-/Ausschalter. Der Akku kann beschädigt werden.

Zur Entnahme des Akkus 4 drücken Sie die Entriegelungstaste 5 und ziehen den Akku nach oben aus dem Elektrowerkzeug. Wenden Sie darauf keine Gewalt an.

Der Akku ist mit einer NTC-Temperaturüberwachung ausgestattet, welche ein Aufladen nur im Temperaturbereich zwischen 0^ und 45^ zulasst. Dadurch wird eine hohe Akku-Lebensdauer erreicht.

Beachten Sie die Hinweise zur Entsorgung.

Sägeblatt auswahlen

Eine Übersicht empfohlener Sägeblätter finden Sie am Ende dieser Anleitung. Setzen Sie nur Sägeblätter mit Einnockenschaft (T-Schaft)

oder mit 1/4"-Universalschaft (U-Schaft) ein. Das Sägeblatt sollte nicht länger sein, als für den vorgesehenen Schnitt notwendig.

Verwenden Sie für das Sagen erner Kurven ein schmales Sägeblatt.

Sägeblatt einszen (siehe Bild B)

Reinigen Sie den Schaft des Sägeblattes vor dem Einsetzen. Ein verschmuzter Schaft kann nicht sicher befestigt werden.

Nehmen Sie gegebenenfalls die Abdeckhaube 11 ab (siehe „Abdeckhaube").

Schieben Sie die Sägeblatt-Aufnahme 17 in Pfeilrichtung nach oben. Schieben Sie das Sägeblatt 14, mit den Zähnen in Schnittrichtung, bis zum Anschlag in die Sägeblatt-Aufnahme.

Achten Sie beim Einsetzen des Sägeblattes daraufauf, dass der Sägeblattrücken in der Rille der Führungsrolle 12 liegt.

Prufen Sie das Sägeblatt auf festen Sitz. Ein lockereres Sägeblatt kann hereausfallen und Sieverletzen.

Sägeblatt entnehmer (siehe Bild C)

Schieben Sie die Sägeblatt-Aufnahme 17 in Pfeilrichtung nach oben und enthalten Sie das Sägeblatt 14.

Sägeblattdepot (siehe Bild D)

Im Säeblattdepot 8 konnen Sie bis zu sechs Säeblätter mit einer Länge bis zu 110 mm aufbewahren. Legen Sie die Säeblätter mit dem Einnockenschaft (T-Schaft) in die davon vorgesehene Aussparung des Säeblattdepots ein. Bis zu drei Säeblätter konnen übereinander liegen.

Schlieben Sie das Sägeblattdepot und schiben Sie es bis zum Anschlag in die Aussparung der Fußplatte 9.

Sägeblatt einsetzen/wechseln

Tragen Sie bei der Montage des Sägeblattes Schutzhandschuhe. Bei Berührung des Sägeblattes besteht Verletzungsgefahr.

2609004236|（5.5.10)

Bosch Power Tools

Deutsch | 13

SpanreiBschutz (siehe Bild E)

Der SpanreiBschutz 20 (Zubehör) kann ein Ausreiben der Oberfläche beim Sagen von Holz verhindern. Der SpanreiBschutz kann nur bei bestimmten Sägeblatttypen und nur bei einem Schnittwinkel von 0^ verwendet werden. Die Fußplatte 9 darf beim Sagen mit dem SpanreiBschutz nicht zum randnahen Sagen nach hintenversetzt werden.

Drücken Sie den SpanreiBschutz 20 von unter in die Fußplatte 9 ein (wie im Bild gezeigt mit der Auskerbung nach oben).

Schnittlinienkontrolle „Cut Control"

Die Schnittlinienkontrolle „Cut Control" ermöglich die prazise Führung des Elektrowerkzeugs entlang einer auf dem Werkstück aufgezeichneten Schnittlinie. Zum Bausatz „Cut Control" gehören das Sichtfenster 15 mit Schnittmarkierungen und der Sockel 13 zur Befestigung am Elektrowerkzeug.

"Cut Control" an der Fußplatte befestigen (siehe Bild F)

Klemmen Sie das Sichtfenster für „Cut Control" 15 in den Halterungen am Sockel 13 fest. Drücken Sie dann den Sockel keinlich zusammen und halten Sieihn in der Führung 21 der Fußplatte 9 einrasten.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall konnen gesundheitsschädlich sein. Berühren oder Einatmen der Stäube konnen allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen. Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Materialarf nur von Fachleuten bearbeitet werden.

• Benutzen Sie möglichst eine Staubabsaung.

• Sorgen Sie für gute Belüftung des Arbeitsplatzes.

• Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu,tragen.

Beachten Sie in Ihrm Land gültige Vorschriften für die zu bearbeitenden Materialien.

Abdeckhaube (siehe Bilder G-H)

Montieren Sie die Abdeckhaube 11, bevor Sie das Elektrowerkzeug an eine Staubabsaugung anschließen.

Setzen Sie die Abdeckhaube 11 so auf das Elektrowerkzeug, dass die mittlere Halterung auf dem Berührungsschutz 16 und die beiden außeren Halterungen in den Aussparungen des Gehäuses einrasten.

Nehmen Sie die Abdeckhaube 11 für Arbeiten ohne Staubabsaugung sowie für Gehrungs-schnitte ab. Drücken Sie davon die Haube auf Höhe der äußeren Halterungen zusammen und ziehen Sie sie nach vorn ab.

Staubabsaugung anschließen

Stecken Sie einen Absaugschlauch 6 (Zubehör) auf den Absaugstutzen 7. Verbinden Sie den Absaugschlauch 6 mit einem Staubsauger (Zubehör). Eine Übersicht zum Anschluss an verschiedene Staubsauger finden Sie am Ende dieser Anleitung.

Setzen Sie für eine optimale Absaugung nach Mänglichkeit den Spanreißschutz 20 ein.

Der Staubsauger muss für den zu bearbeitenden Werkstoff geeignet sein.

Verwenden Sie beim Absaugen von besonderss gesundheitsgefahrtdenden, krebserzeugenden oder trockenen Stäuben einen Spezialsauger.

14 | Deutsch

Betrieb

Betriebsarten

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.

Pendelung einstellen

Die in vier Stufen einstellbare Pendelung ermöglich eine optimale Anpassung von Schnittgeschwindigkeit, Schnittleistung und Schnittbild an das zu bearbeitende Material.

Mit dem Einstellhebel 10 konnen Sie die Pende-lung auch während des Betriebes einstehen.

keine Pendelung

kleine Pendelung

mittlere Pendelung

große Pendelung

Die optimale Pendelstufe für die jeweilige Anwendung{lsst sich durch praktischen Versuch ermitteln. Folgende Empfehlungen gelten darauf:

• Wahlen Sie die Pendelstufe umso kleiner bzw. schalten Sie die Pendelung gaz ab, je feiner und sauberer die Schnittkante werden soll.
• Schalten Sie bei der Bearbeitung von dünnen Werkstoffen (z.B. Blechen) die Pendelung aus.
• Arbeitsen Sie in harten Werkstoffen (z.B. Stahl) mit kleiner Pendelung.
• In weichen Materialien und beim Sagen von Holz in Faserrichtung konnen Sie mit maximaler Pendelung arbeiten.

Gehrungswinkel einstellen (siehe Bild I)

Die Fußplatte 9 kann für Gehrungsschnitte bis zu 45^ nach rechts oder links geschwenkt werden.

• Nehmen Sie die Abdeckhaube 11 und den Absaugstutzen 7 ab.

• Ziehen Sie das Sägeblattdepot 8 aus der Fußplatte 9.

• Losen Sie die Schraube 23 und schiben Sie die Fußplatte 9 leicht in Richtung Absaugstutzen 7.
  Zum Einstellen praziser Gehrungswinkel hat die Fußplatte rechts und links Einrastpunkte bei 0^ 22,5 and 45^ . Schwenken Sie die Fußplatte 9 entsprachend der Skala 22 in die gewünschte Position. Andere Gehrungswinkel konnen mithilfe eines Winkelmessers eingestellt werden.

• Schieben Sie danach die Fußplatte 9 bis zum Anschlag in Richtung Sageblatt 14.
• Ziehen Sie die Schraube 23 wieder fest.

Abdeckhaube 11, Absaugstutzen 7 und Spanreibschutz 20 können bei Gehrungsschnitten nicht eingesetzt werden.

Schnittlinienkontrolle bei Gehrungsschnitten (siehe Bild J)

Zur Schnittlinienkontrolle sind auf dem Sichtfenster für „Cut Control" 15 eine Markierung 24 für den rechtwinkligen Schnitt mit 0^ und je eine Markierung 25 für den nach rechts oder links abfallenden Gehrungsschnitt mit 45^ entsprechend der Skala 22 vorhanden.

Die Schnittmarkierung für Gehrungswinkel zwischen 0^ und 45^ ergibt sich proportional. Sie kann auf dem Sichtfenster für „Cut Control" 15 mit einem nicht permanenten Marker zusätzlich aufgetragen und leicht wieder entfernt werden.

Für maßgenaues Arbeitsen führen Sie am besten einen Probeschnitt durch.

Fußplatte versetzen (siehe Bild I)

Für randnahes Sagen können Sie die Fußplatte 9 nach halten versetzen.

Lösen Sie die Schraube 23 und schieben Sie die Fußplatte 9 bis zum Anschlag in Richtung Absaugstutzen 7.

Ziehen Sie die Schraube 23 wieder fest.

Das Sagen mit versetzter Fußplatte 9 ist nur mit einem Gehrungswinkel von 0^ möglich. Außer dem dürfen die Schnittlinienkontrolle „Cut Control" mit dem Sockel 13, der Parallelanschlag mit Kreisschneider 27 (Zubehör) sowie der Spanreißschutz 20 nicht verwendet werden.

Inbetriebnahme

Akku einsetzen

Verwenden Sie nur original Bosch Li-lonen-Akkus mit der auf dem Typenschild Ihres Elektrowerkzeugs angegebenen Spannung.

Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

Ein-/Ausschalten

Zur Inbetriebnahme des Elektrowerkzeuges betätigten Sie zuerst die Einschalsperre 1 und drucken anschließend den Ein-/Ausschalter 2 und halten ihn gedrückt.

Die Lampe 18 leuchtet bei weniger oder vollständig gedrücktem Ein-/Ausschalter 2 und ermöglich das Ausleuchten des Arbeitsbereiches bei ungünstigen Lichtverhältnissen.

Um das Elektrowerkzeug auszuschalten, halten Sie den Ein-/Ausschalter 2 los.

Hinweis: Aus Sicherheitsgründen kann der Ein-/Ausschalter 2 nicht arretiert werden, sondern muss während des Betriebes ständig gedruckt bleiben.

Hubzahl steuern

Sie können die Hubzahl des eingeschalteten Elektrowerkzeugs stufenlos regulieren, je nach dem, wie welt Sie den Ein-/Ausschalter 2 eindrücken.

Leichter Druck auf den Ein-/Ausschalter 2 bewirkt eine niedrige Hubzahl. Mit zunehmendem Druck erhöht sich die Hubzahl.

Die erforderliche Hubzahl ist vom Werkstoff und den Arbeitsbedingungen abhängig und kann durch praktischen Versuch ermittelt werden.

Eine Verringerung der Hubzahl wird beim Aufsatzen des Sägeblattes auf das Werkstück sowie beim Sagen von Kunststoff und Aluminium empfohlen.

Bei längerem Arbeiten mit kleiner Hubzahl kann sich das Elektrowerkzeug stark erwärmen. Werfen Sie das Sägeblatt aus und halten Sie das Elektrowerkzeug zur Abkühlung ca. 3 min mit maximaler Hubzahl laufen.

Akku-Ladezustandsanzeige

Die Akku-Ladezustandsanzeige 3 zeigt bei eingeschaltetem Elektrowerkzeug den Ladezustand des Akkus an und besteht aus 3 grünen LED.

LED	Kapazität
Dauerlicht 3 x Grün	≥ 66%
Dauerlicht 2 x Grün	34–65%
Dauerlicht 1 x Grün	11–33%
langsames Blinklicht 1 x Grün	≤ 10%

Temperaturabhängiger Überlastschutz

Bei bestimmungsgemäßem Gebrauch kann das Elektrowerkzeug nicht überlastet werden. Bei zu starker Belastung oder Verlassen des zulässigen Akkutemperaturbereiches von 0-70 °C wird die Drehzahl reduziert oder das Elektrowerkzeug schaltet ab. Bei reduzierter Drehzahl lauft das Elektrowerkzeug erst nach Erreichen der zulässigen Akkutemperatur oder bei verringerter Belastung wieder mit voller Drehzahl. Bei automatischer Abschaltung schalten Sie das Elektrowerkzeug aus, halten den Akku abkühlen und schalten das Elektrowerkzeug wieder ein.

Die 3 LED der Akku-Ladezustandsanzeige 3 blinken schnell, wenn die Temperatur des Akkus außerhalb des Betriebstemperaturbereiches von -30 bis +65^ ist und/oder der Überlastschutz angesprochen hat.

Tiefentladungsschutz

Der Li-Ionen-Akku ist durch die „Electronic Cell Protection (ECP)“ gegen Tiefentladung geschützt. Bei entladenem Akku wird das Elektrowerkzeug durch eine Schutzschaltung abgeschaltet: Das Einsatzwerkzeug bewegt sich nicht mehr.

Arbeitshinweise

Verwenden Sie beim Bearbeiten kleiner oder)dinner Werkstücke immer eine stabile Unterlage oder eine Sägestation (Bosch PLS 300).

16 | Deutsch

Tauchsägen (siehe Bild K)

Es dürfen nur weiche Werkstoffe wie Holz, Gipskarton o.Ä. im Tauchsägerverfahren bearbeitet werden!

Verwenden Sie zum Tauchsägen nur kurze Sägebälter. Tauchsägen ist nur mit einem Gehrungs-winkel von 0^ möglich.

Setzen Sie das Elektrowerkzeug mit der vorderen Kante der Fußplatte 9 auf das Werkstück auf, ohne dass das Sägeblatt 14 das Werkstück berührt, und schalten Sie es ein. Wahlen Sie bei Elektrowerkzeugen mit Hubzahlsteuerung die maximale Hubzahl. Drücken Sie das Elektrowerkzeug fest gegen das Werkstück und setzen Sie das Sägeblatt langsam in das Werkstück eingtauchen.

Sobald die Fußplatte 9 ganzflächig auf dem Werkstück aufliegt, sagen Sie entlang der gewündschen Schnittlinie weiter.

Parallelanschlag mit Kreisschneider (Zubehör)

Für Arbeiten mit dem Parallelanschlag mit Kreisschneider 27 (Zubehor) darf die Stärke des Werkstücks maximal 30mm betragen.

Entfernen Sie den Sockel für „Cut Control" 13 aus der Fußplatte 9. Drücken Sie dazu den Sockel möglich zusammen undnehmen Sieihn aus der Führung 21 Heraus.

Parallelschnittte (siehe Bild L): Losen Sie die Feststellschraube 26 und schieben Sie die Skala des Parallelanschlags durch die Führung 21 in der Fußplatte. Stellen Sie die gewünschte Schnittbreite als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststellschraube 26 fest.

Kreisschnitte (siehe Bild M): Bohren Sie an der Schnittlinie innerhalb des zu sagen den Kreises ein Loch, das zum Durchstecken des Sägeblattes ausreicht. Bearbeiten Sie die Bohrung mit einer Fräse oder Feile, damit das Sägeblatt bündig an der Schnittlinie anliegen kann. Setzen Sie die Feststellschraube 26 auf die andere Seite des Parallelanschlags. Schieben Sie die Skala des Parallelanschags durch die Führung 21 in der Fußplatte. Bohren Sie im Werkstück in der Mitte des zu sagen Den Ausschnrites ein Loch. Stecken

Sie die Zentrierspitze 28 durch die innere Öffnung des Parallelanschlags und in das gebohrte Loch. Stellen Sie den Radius als Skalenwert an der Innenkante der Fußplatte ein. Drehen Sie die Feststelltschraube 26 fest.

Kuhl-/Schmiermittel

Beim Sagen von Metall sollenn Sie wegen der Erwärung des Materials entlang der Schnittlinie Kuhl- bzw. Schmiermittel auftragen.

Wartung und Service

Wartung und Reinigung

▶ Nehmen Sie den Akku vor allen Arbeiten am Elektrowerkzeug (z.B. Wartung, Werkzeugwechsel etc.) sowie bei dessen Transport und Aufbewahrung aus dem Elektrowerkzeug. Bei unbeabsichtigtem Betätigten des Ein-/Ausschalters besteht Verletzungsgefahr.
Halten Sie das Elektrowerkzeug und die Luftungsschlitze sauber, um gut und safer zu arbeiten.

Ist der Akku nicht mehr Funktionsfähig, wenden Sie sichitte an eine autorisierte Kundendienst-Stelle fur Bosch-Elektrowerkeuge.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmer Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus.

Eine starke Verschmutzung des Elektrowerkzeugs kann zu Funktionstörungen führen. Sagen Sie deshalb stark stauberzeugende Materialien nicht von unter oder über Kopf.

Schmieren Sie die Führungsrolle 12 gelegentlich mit einem Tropfen Öl.

Kontrollieren Sie die Führungsrolle 12 regelmäßig. Ist sie abgenutzt, muss sie von einer autorisierten Bosch-Kundendienstelle ersetzt werden.

Sollte das Elektrowerkzeug bzw. sorgfältiger Herstellungs- und Prüferverfahren einmal ausfallen, ist die Reparatur von einer autorisierten Kundendienstelle für Bosch-Elektronerkzeuge ausführten zu halten.

Deutsch | 17

Geben Sie bei allen Rückfragen und Ersatzteilbestellungenitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Kundendienst und Kundenberatung

Der Kundendienst beantwortet Its Fregen zu Reparatur und Wartung Ihres Produktionsowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Kundenberater-Team hilft Ihnen gerne bei Fragen zu Kauf, Anwendung und Einstellung von Produkten und Zubehoren.

www.bosch-do-it.de, das Internetportal für Heimwerker und Gartenfreunde.

www.dha.de, das komplette Service-Angebot der Deutschen Heimwerker Akademie.

Deutschland

Robert Bosch GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Tel. Kundendienst: [phone]*

Fax: [phone]*

(* Festnetzpreis 14 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)

E-Mail: [e-mail]

Tel. Kundenberatung: [phone]

(Festnetzpreis 9 ct/min, hochstens 42 ct/min aus Mobilfunknetzen)

Fax: [phone]

E-Mail: kundenberatung [e-mail]

Österreich

Tel.: [phone]

Fax: [phone]

E-Mail:

[e-mail]

Schweiz

Tel.: [phone]

Fax: [phone]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Transport

Versenden Sie Akkus nur, wenn das Gehäuse un-beschädigt ist. Kleben Sie offene Kontakte ab und verpacken Sie den Akku so, dass er sich nicht in der Verpackung bewegt.

Beim Versand von Li-lonen-Akkus kann eine Kennzeichnungspflicht entstehen,itte beachten Sie dazu die nationalen Vorschriften.

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführrt werden.

Nur für EU-Länder:

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht muss

sen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Akkus/Batterien:

Li-Ion:

Bitte beachten Sie die Hinweis im Abschnitt „Transport“, Seite 17.

Werfen Sie Akkus/Batterien nicht in den Hausmull, ins Feuer oder ins Wasser. Akkus/Batterien sollen, wenn möglich entladen, gesammelt, recycelt oder auf umweltfreundliche Weise entsorgt werden.

Nur für EU-Länder:

Gemäß der Richtlinie 2006/66/EG müssen defekte oder verbrauchte Akkus/Batterien recyclelt werden.

18 | Deutsch

Nicht mehr gebrauchsfähige Akkus/Batterien

konnen direkt abgegeben werden bei:

Deutschland

Recyclingzentrum Elektrowerkzeuge

Osteroder Landstraße 3

37589Kalefeld

Schweiz

Batrec AG

3752 Wimmis BE

Änderungen vorbehalten.

English | 19

Safety Notes

2) Elektrische verilgheit

Bescherming gegen te sterk ontladen

Sekundär-/primärbatterier:

Li-jon:

Beakta anvisingarna i avsnitet "Transport", sida 106.

15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15 15

J 1

aui 1y
