GEBRUIKSAANWIJZING PST 18 LI BOSCH

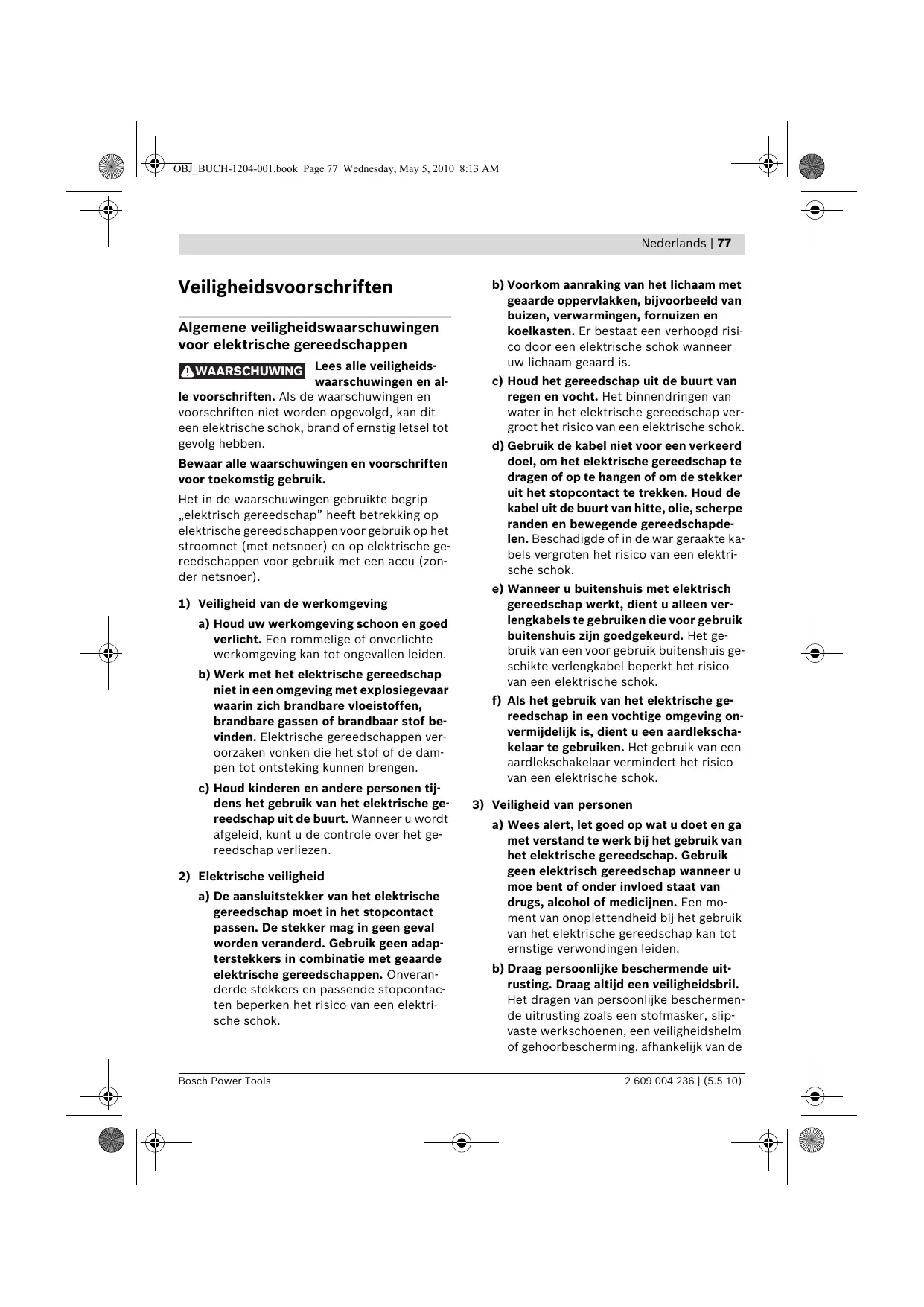

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elektrische gereedschappen

WAARSCHUWING

Lees alle veiligeidswaarschuwingen en al

le voorschriften. Als de waarschuwingen en voorschriften Niet worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Het in de waarschuwingen gebrukke begrip „elektrisch gereedschap" heeft betrekking op elektrische gereedschappen voor gebruik op het stroomnet (met netsnoer) en op elektrische gereedschappen voor gebruik met een accu (zonder netsnoer).

1) Veiligkeit van de werkomgeving

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.
b) Werk met het elektrische gereedschap Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistoffen, brandbare gassen of brandbaar stof bevinden. Elektrische gereedschappen veroorzaken vonden die het stof of de dampen tot ontsteking{kunnen brengen.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrische gereedschap uit de buurt. Wanneru wordt afgeleid,kest u de controle over het gereedschap verliezen.

a) De aansluitstekker van het elektrische gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b) Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wanner uw lichaam geaard is.
c) Houd het gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
d) Gebruik de kabel Niet voor een verkeerd doel, om het elektrische gereedschap te dragen of op te hangen of om de stekkeruit het stopcontact te trekken. Houd de kabeluit de buurt van把它, olie, scherpe randen en bewegende gereedschapden. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
e) Wanner u buitenshuis met elektrisch gereedschap werkt, dient u alleen verlengkabels te gebruiken die voor gebruik buitenshuis zijn goedgekeurd. Het gebruik van een voor gebruik buitenshuis geschikte verlengkabel beperkt het risico van een elektrische schok.
f) Als het gebruik van het elektrische ge- reedschap in een vochtige omgeving onvermijdelijk is, dient u een aardlekschakelaar te gebruiken. Het gebruik van een aardlekschakelaar vermindert het risico van een elektrische schok.

3) Veiligheid van Personen

a) Wees alert, let goed op wat u doet en gamet verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed staat van drugs, alcohol of medicijnen. Een mom-. ment van onoplettendheid bij het gebruik van het elektrische gereedschap kan tot ernstige verwondingen leiden.
b) Draag persoonlijke beschemende uitrusting. Draag altiijd een verilgheidsbril. Het dragen van persoonlijke beschemende uitrusting zoals een stofmasker, slipvaste werkschoenen, een verilgheidshelm of gehoorbescherming, afhankelijk van de

78 | Netherlands

aard en het gebruik van het elektrische gereedschap, vermindert het risico van verwondeningen.

c) Voorkom per ongeluk inschakelen. ControllerDat het elektrische gereedschapuitgeschakeld is voordat u de stekker in het stopcontact steekt of de accu aansluit en voordat u het gereedschap oppakt of draagt. Wanner u bij het dragen van het elektrische gereedschap uw vinger aan de schakelaar hebt of wanner u het gereedschap ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrische gereedschap inschakelt. Een instelgereedschap of sleutel in een draaiend deel van het gereedschap kan tot verwondeningen leiden.
e) Voorkom een onevenwichtigige lichaams-houding. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrische gereedschap in on-verwachte situatuies beter onder controle houden.
f) Draag geschikte kleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, lange haren en sieraden kunnen door bewegende delen worden meegenomen.
g) Wonneer stofafzigings- of stofopvang-voorzieningen können worden gemonteerd, dient u zich ervan te verzekerend dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuging beperkt het gevaar door stof.

4) Zorgvuldige omgang met en zorgvuldig gebruik van elektrische gereedschappen

a) Overbelast het gereedschap Niet. Gebruik voor uw werkzaamheden het waarvoort bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven capaciteitsbereik.

b) Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat Niet meer kan worden in- of uitgeschakeld, is gevaarlijk en要去 worden gerepareerd.
c) Trek de stekker uit het stopcontact of neem de accu uit het elektrische gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrische gereedschap.
d) Bewaar nicht-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap Niet gebruiken door Personen die er nicht mee vertrouwd zich en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zich jevaarlijk wonneer deze door onervaren Personen worden gebruikt.
e) Verzorg het elektrische gereedschap zorgvuldig. Controller of bewegende delen van het gereedschap correct functioneren en Niet vastklemmen en of onderden zodenig gebroken of beschadigd zichn dat de werking van het elektrische gereedschap nadelig worden beinvloed. Laat deze beschadigde onderden voor het gebruik repareren. Veel ongevallen hebben hun oorzaak in slecht onderhoven elektrische gereedschappen.
f) Houd snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhoden snijdende inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zich gemakkelijker te geleiden.
g) Gebruik elektrisch gereedschap, toebehoren, inzetgereedschappen en dergelijkke volgens deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en deuit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de voorziene toepassen gen kan tot gevaarlijke situaties leiden.

Nederlands | 79

5) Gebruik en onderhoud van accugereedschappen

a) Laad accu's alleen op in oplaadapparaten die door de fabrikant worden geadviseerd. Voor een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat brandgevaar wanner het met andere accu's worden gebruikt.
b) Gebruik alleen de waarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.
c) Voorkom aanraking van de Niet-gebruikte accu met paperclips, munten, sleultels, spijkers, schroeven en andere kleine metalen voorwerpen die overbrugging van de contacten+kennenveroorzaken. Kortsluitingussen de accucontacten kan brandwonden of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistofuit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanner de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties en verbrandingen leiden.

6) Service

a) Laat het elektrische gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verwangingsonderdelen. Daarmee worden gewaarborgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor decoupeerzagen

Houd het gereedschap aan de geisoleerde greepvlakken vast als u werkzaamhedenuitvoert waar bij het inzetgereedschap verborgen stroomleidingen kan raken. Contact met een onder spanning staande leiding kan ook metalen delen van het gereedschap onder spanning zetten en tot een elektrische schok leiden.

Houd uw handen uit de buurt van deplaats waar wordt gezaagd. Grijp Niet onder het werkstuk. Bij aanraking van het zaagblad bestaat verwondingsgevaar.
Beweeg het elektrische gereedschap alleen ingeschakeldaar het werkstuk.Anders bestaat er gevaar voor een terugslag als het inzetgereedschap in het werkstuk vasthaakt.
Let erop dat de voetplaat 9 bij het zagen stabeli ligt. Een schuin zaagblad kan breken of tot een terugslag leiden.
Schakel het elektrische gereedschap na beeingding van de werkzaamheden uit en trek het zaagblad pas uit de zaagsnede nadat het gereedschap tot stilstand is gekomen. Zo voorkomt u een terugslag en kunt u het elektrische gereedschap veilig neerleggen.
- Gebruik alleen onbeschadigde zaagbladen die helemaal in orde zich. Verbogen of nietscherpe zaagbladen können breken of een terugslag veroorzaken.
Rem het zaagblad na het uitschakelen nicht af door er aan de zijkant gegen te drukken. Anders kan het zaagblad beschadigd worden, breken of een terugslag veroorzaken.
Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg hetplaatselijke energie- of waterleidingbedrijf. Contact met elektrische ledingen kan tot brand of een elektrische schok leiden. Beschadiging van een gasleiding kan tot een explosie leiden. Breuk van een waterleiding veroorzaakt materiele schade.
Zet het werkstuk vast. Een met spanvoorzie- ningen of een bankschroef vastgehonden werkstuk worden beter vastgehonden dan u met uw hand=kuntdoen.
Houd uw werkplek schoon. Materiaalmengsels+zijn bijzonder gevaarlijk. Stof van lichte metalen kan ontvlammen of exploderen.
Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt. Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

80 | Netherlands

Open de accu Niet. Er bestaat gevaar voor kortsluiting.

Beschem de accu gegen但它, bij-. Voorbeeld ook gegen voortdurend zonlicht, vuur, water en vocht. Er bestaat explosiegevaar.

Bij beschadiging en onjuist gebruik van de accu+kunnen er dampen vrijkomen.Zorg voor frisse lucht en raadpleeg bij klachten een arts.De dampen+kunnen de lucht- wegen irriteren.
- Gebruik de accu alleen in combinatie met uw Bosch elektrische gereedschap. Alleen zo worden de accu gegen gevaarlijke overbelasting beschermd.
Gebruik alleen originele Bosch-accu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Bij gebruik van andere accu's, bijvoorbeeld imitaies, opgeknapte accu's of accu's van andere merken, bestaat gevaar voor personlijk letsel en materiele schade door exploderende accu's.

Functiebeschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schulpen en het zagen van uitsparingen in hout, kunststof, metaal, keramiekplaten en rubber. De machine is geschikt omrecht en in bochten te zagen met een verstkhoek tot 45^ . De adviezen voor zaagbladen要去en in acht worden genomen.

Afegebeelde componenten

De componenten zich genummerd zoals op de afbeelding van het elektrische gereedschap op de pagina met afbeeldingen.

1 Inschakelblokkering voor aan/uit-schakelaar
2 Aan/uit-schakelaar
3 Accu-oplaadindicatie
4 Accu
5 Accu-ontgrendelingsknop
6 Afzuigslang
7 Afzuaigaansluiting
8 Zaagbladendepot
9 Voetplaat

10 Instelhendel pendelbeweging
11 Beschermkap voor afzuiging
12 Steunwiel
13 Voet voor zaaglijncontrole „Cut Control"
14 Zaagblad
15 Kijkvenster voor zaaglijncontrole "Cut Control"
16 Bescherming gegen aanraken
17 Zaagbladopname
18 Lamp „Power Light"
19 Handgreep (geisoleerd greepvlak)
20 Antisplinterplaatje
21 Geleiding voor de parallelgeleider
22 Schaalverdeling verstekhoek
23 Schroef
24 Zaagmarkering 0^
25 Zaagmarkering 45^
26 Vastzetschroef van de parallelgeleider
27 Parallelgeleider met cirkelsnijder
28 Centreerpunt van de parallgeldeider
* Niet elk afgebeeld en beschreiben toebehoren worden standaard meegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.

Nederlands | 81

Technische gegevens

Decoupeerzaag	PST 18 LI
Zaaknummer	3603 K11 0..
Nominale spanning	V=	18
Regeling,aantal zaagbewegingen		●
Pendelbeweging		●
Onbelast,aantal zaagbewegingen n0	min-1	0-2400
Zaagbeweging	mm	20
Max. zaagdiepte
-in hout	mm	80
-in aluminium	mm	12
-in staal (ondegeerd)	mm	5
Zaaghoek (links/rechts) max.	°	45
Gewicht volgens EPTA-Procedure 01/2003	kg	1,9

Let op het zaakummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen können afwijken.

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereed-schap bedraagt kenmerkend: geluidsdrukniveau 81 dB(A); geluidsvermogenniveau 92 dB(A).Onzekerheid K = 3 dB.

Draag een gehoorbescherming.

Totale trillingswaarden (vectorsom van drie
richtingen) bepaald volgens EN 60745:

Zagen van spanplaat: Trillingsemissiewaarde a_h = 8 m/s^2 , Onzekerheid K = 1.5 m/s^2

Zagen van metaalplaat: Trillingsemissiewaarde a_h = 5 m/s^2 , Onzekerheid K = 1.5 m/s^2 .

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens

EN 60745 genormeerde meetmethode en kan worden gebruikt om elektrische gereedschappen met elkaar te vergelijkken. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de voornaamste toepassingen van het elektrische gereedschap. Als darüber het elektrische gereedschap worden gebruikt voor andere toepassin-gen, met afwijkende inzetgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehonden met deijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener gegen het effect van trillingen vast, zoals: Onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsproces.

Conformiteitsverklaring

C€

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gevevens“ beschreiben product voldoet aan de volgende normen en normatieve documenten: EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG en 2006/42/EG.

Technisch dossier bij:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Dr. Eckerhard Strötgen

Neem algid de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat verwondingsgevaar.

Accu opladen (zie afbeelding A)

Gebruik alleen de oplaadapparaten die op de toebehorenpagina vermeld staan. Alleen\ deze oplaadapparaten zijn afgestemd op de\ bij het elektrische gereedschap gebruikte lithiumionaccu.

Opmerking: De accu worden gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te verkrijgen, laadt u voor het eerste gebruik de accu volledig in het oplaadapparaat op.

De lithiumionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Een onderbreking van het opladen schaadt de accu Niet.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)" beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakelinguitgeschakeld.Her inzetgereedschap beweegt nicht meer.

4 LET OP Druk na het automatisch uitschakelen van het elektrische gereedschap Niet更是 op de aan/uit-schakelaar. De accu kan anders beschadigd worden.

Als u de accu 4 wilt verwijden, drukt u op de ontgrendelingsknop 5 en trekt u de accu omhoog uit het elektrische gereedschap. Forceer waarbij Niet.

De accu is voorzien van een thermische beveiliging (NTC) die opladen alleen in het temperatuurbereik:tussen 0^ en 45^ toelaat. Daardoor wordt een lange levensduur van de accu bereikt.

Neem de voorschriften ten aanzien van de afvalverwijdering in acht.

Zaagblad inzetten of verrangen

Draag werkhandschoenen bij de montage van het zaagblad. Bij het aanraken van het zaagblad bestaat verwondingsgevaar.

Zaagblad kiezen

Een overzicht van geadviseerde zaagbladen vindt u aan het einde van deze gebruiksaanwij- zing. Gebruik alleen zaagbladen met enkelnokkenschacht (T-schacht) of met 1 / 4" universe schacht (U-schacht). Het zaagblad mag Niet langer� dan nodig is voor de gewenste zaagsne- de.

Gebruik voor het zagen van nauwe bochten een smal zaagblad.

Zaagblad inzetten (zie afbeelding B)

Reinig de schacht van het zaagblad voor het inzetten. Een verruilde schacht kan nicht ste-vig worden bevestigd.

Verwijder indien nodig de beschemkap 11 (zie „Beschemkap").

Duw de zaagbladopname 17 in de richting van de pijl omhoog. Duw het zaagblad 14, met de tanden in de zaagrichting, in de zaagbladopname tot het Niet meer verdier kan.

Let er bij het inzetten van het zaagblad op dat de rug van het zaagblad in de groef van het steunwiel 12 ligt.

Controller of het zaagblad stevig vastzit.

Een los zaagblad kan uit de zaaghouder val- len en kan u verwonden.

Zaagblad verwijderen (zie afbeeding C)

Duw de zaagbladopname 17 in de richting van de pijl omhoog en verwijder het zaagblad 14.

Zaagbladendepot (zie afbeeling D)

In het zaagbladendepot 8(Intkuntzuszaagbladen met een lengte van 110~mm bewaren. Leg de zaagbladen met de enkelnokkenschacht (Tschacht) in de waarvoortoorziene uitsparing van het zaagbladendepot. Er kannen drie zaagbladen boven elkaar liggen.

Sluit het zaagbladendepot en duw het tot aan de aanslag in de uitsparing van de voetplaat 9.

Antisplinterplaatje (zie afbeelding E)

Het antisplinterplaatje 20 (toebehoren) kan uitsplinteren van het oppervlak bij het zagen van hout voorkomen. Het antisplinterplaatje kan alleen bij bepaalde zaagbladtypen en alleen bij een zaaghoek van 0^ worden gezruikt. De voetplaat 9 mag bij het zagen met het antisplinterplaatje Niet waar afterwards worden verplaatst voor het zagen tot aan opstaande randen.

Duw het antisplinterplaatje 20 van onderen in de voetplaat 9 (zoals op de afbeelding getoond met de inkeping omhoog).

Zaaglijncontrole „Cut Control"

De zaaglijncontrole „Cut Control" maakt nauwkeurige geleiding van het elektrische gereedschap langs een op het werkstuk getekende zaaglijk möglichk. Bij de bouwset „Cut Control" horen het kijkvenster 15 met zaagmarkeringen en de voet 13 ter bevestiging aan het elektrische gereedschap.

"Cut Control" aan de voetplaat bevestigen (zie afbeelding F)

Klem het kijkvenster voor „Cut Control" 15 in de houders aan de voet 13 vast. Druk verzolgens de voet iota'samen en LAST deze in de geleiding 21 van de voetplaat 9 vastklikken.

Afzuing van stof en spanen

Stof van materialen zoals loodhoudende verf, enkele houtsoorten, mineralen en metaal kuren schadelijk voor de gezondheid+zijn. Aanraking of inademing van stof kan leiden tot allergische reacties en/of ziekten van de ademwegen van de gebruiker of personen die zich in de omgeving bevinden. Bepaalde soorten stof, bijvoorbeeld van eiken- en beukhout, gelden als kankerverwekkend, in het bijzonder in combinatie met toevoegingsstoffen voor houtbehandeling (chromaat en houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door bepaalde vakmensen worden bewerkt.

• Gebruik indien möglich een stofafzüiging.
  Zorg voor een goede ventilatie van de werkplek.

Er wordt geadviseerd om een ademmasker met filterklasse P2 te dragen.

Neem de in uw land geldende voorschriften voor de te bewerken materialen in acht.

Beschemkap (zie afbeeldingen G-H)

Monteer de beschemkap 11 voordat u het elektrische gereedschap op een stofafzuiiging aansluit.

Plaats de beschemkap 11 zodenig op het elektrische gereedschap dat de middelste houder op de aanraakbescherming 16 en de beiden buitente holders in de uitsparing van het machinehuis vastklikken.

Verwijder de beschermkap 11 voor werkzaamheden zonder stofafzuiigeng en voor verstekzaagwerkzaamheden. Druk waarvoordes Beschermkap ter hoogte van de buitenste holders samen en trek deze aan voren los.

Stofafzuging aansluiten

Steek een afzuigslang 6 (toebehoren) op de afzuigadapter 7. Verbind de afzuigslang 6 met een stofzuiger (toebehoren). Een overzicht van aansluitingen op verschillende stofzuigers vindt u aan het einde van deze gebruiksaanwijzing.

Gebruik voor een optimale afzuiig indien mo-gelijk het antisplinterplaatje 20.

De stofzuiger moet geschikt zijn voor het te bewerken materiaal.

Gebruik bij het afzuiigen van voor de gezondheid bijzonder gevaarlijk, kankerverwekkend of droog stof een speciale zuiger.

Gebruik

Functies

Neem aktijd de accu uit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat verwondingsgevaar.

84 | Nederlands

Pendelbeweging instellen

Dankzij de in vier standen instelbare pendelbeweging kennun zaagsnelheid, zaagcapaciteit en zaagbeeld optimaal worden aangepast aan het te bewerken materiaal.

Met de instelhendel 10 kunt u de pendelbeweging ook verwijl het elektrische gereedschap loopt instellen.

geen pendelbeweging
kleine pendelbeweging
gemiddelde pendelbeweging
grote pendelbeweging

De optimale pendelbeweging voor de gewenste toepassing Aunt u proefondervindelijk bepalen. Daar bij gelden de volgende adviezen:

Hoe fjiner en schoner de zaagrand moet worden, hoe kleiner de pedelbeweging moet worden ingesteld, of deze moet eventueel helemaal worden uitgeschakeld.
Schakel bij de bewerking van dunne materiai- len (bijv. metaalplaat) de pendelbeweginguit.
- Werk in harde materialen (bijv. staal) met eenkleine pendelbeweging.
In zachtematerialen en bij het zagen van hout in de richting van de nerfkest u met maximale pendelbeweging werken.

Verstekhoek instellen (zie afbeeling I)

De voetplaat 9 kan voor verstkzaagsneden tot 45^ maar rechts ofaar links worden gedraaid.

• Verwijder de beschemkap 11 en de afzui-gaansluiting 7.
  Trek het zaagbladendepot 8uit de voetplaat 9.
• Draai de schroef 23 los en duw de voetplaat 9 iets in de richting van de afzuigadapter 7.
• Voor het instellen van nauwkeurige verstekhoeken heeft de voetplaat rechts en links vastklikpunten bij 0^ , 22,5^ en 45^ . Draai de voetplaat 9 volgens de schaalverdeling 22 in de gewenste stand. Andere verstekhoekenkest u met een hoekmeter instellen.
  Duw de voetplaat 9 verwolgens tot aan de aanslag in de richting van het zaagblad 14.
  Draai de schroef 23 weer vast.

De beschemkap 11, de afzuigaansluiting 7 en het antisplinterplaatje 20+kennen bij verstkzaagwerkzaamheden Niet worden gebruikt.

Zaaglijncontrole bij het zagen van verstek (zie afbeelding J)

Voor de zaaglijncontrole zich op het kijkvenster voor „Cut Control" 15 één markering 24 voor haaks zagen (0^) en één markering 25 links en rechts voor het zagen van verstek (45^) maar links ofaarrechts volgens de schaalverdeling 22 aanwezig.

De zaagmarkering voor verstkhoeken:tussen 0^ en 45^ is proportioneel. Deze kan op het kijkvenster voor „Cut Control" 15 met een Niet-permanente markeerstift aangegeven en gemakkelijk wee verwijderd worden.

Als u maatzuiver wilt werkken, kurz het best eerst proefzagen.

Voetplaat verstellen (zie afbeelding I)

Voor het zagen tot aan opstaande randen(Int de voetplaat 9aar achteren verplaatsen.

Draai de schroef 23 los en duw de voetplaat 9 cervolgens tot aan de aanslag in de richting van de afzuigadapter 7.

Draai de schroef 23 wee vast.

Zagen met verplaatste voetplaat 9 is alleen mogelijk met een verstkhoek van 0^ . Bovendien mogen de zaaglijncontrole „Cut Control" met de voet 13, de paraliggeleider met cirkelsnjider 27 (toebehoren) en het antisplinterplaatje 20 Niet worden gezruikt.

Ingebruikneming

Accuplaatsen

Gebruik alleen originele Bosch-lithiumionaccu's met de op het typeplaatje van het elektrische gereedschap aangegeven spanning. Het gebruik van andere accu's kan tot verwondingen en brandgevaar leiden.

In- en uitschakelen

Als u het elektrische gereedschap wilt inschake- len bedient u eerst de inschakelblokkering 1 en drukt u cervolgens de aan/uit-schakelaar 2 in en houdt u deze ingedrukt.

Nederlands | 85

De lamp 18 brandt als de aan/uit-schakelaar 2 licht of volledig is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt bij ongunstige lichtomstandigheden worden verlicht.

Als u het elektrische gereedschap wilt uitschakelen maar u de aan/uit-schakelaar 2 los.

Opmerking: Om veiligheidsredenen kan de aan-/uitschakelaar 2 van de machine Niet worden vergrendeld, maar要去 dezeijdens het gebruik voortdurend ingedrukt blijven.

Aantal zaagbewegingen instellen

Door toe- of afnemende druk op de aan/uitschakelaar 2 kunt u het aantal zaagbewegingen van het ingeschakelde elektrische gereedschap traploos regelen.

Lichte druk op de aan/uit-schakelaar 2 heeft eenklein aantal zaagbewegingen tot gevolg. Mettoenemende druk worden het aantal zaagbewegingen groter.

Het vereiste aantal zaagbewegingen is afhankelijk van het materiaaal en de werkomstandigeden en kan proefsgewijs worden vastgesteld.

Geadviseerd worden om het aantal zaagbewegen te verminderen als het zaagblad op het werkstuk worden geplaatst en bij het zagen van kunststof en aluminium.

Bij langdurige werkzaamheden met eenklein aantal zaagbewegingen kan het elektrische gereedschap zeer heet worden. Werp het zaagbladuit en laat het elektrische gereedschap ca. 3 min met het maximale aantal zaagbewegingen lopen om het te laten afkoelen.

Accu-oplaadindicatie

De accuoplaadindicatie 3 geeft bij een ingeschakeld elektrisch gereedschap de oplaadtoestand van de accu aan en bestaat uit drie groene LED's.

LED	Capaciteit
Permanentlicht 3 x groen	≥66%
Permanentlicht 2 x groen	34-65%
Permanentlicht 1 x groen	11-33%
Langzaam knipperlicht 1 x groen	≤10%

Temperatuurafhankelijke beveiliging gegen overbelasting

Bij gelebruik volgens de voorschriften kan het elektrische gereedschap Niet worden overbelast. Bij te sterke belasting of verlaten van het toegestane accutemperatuurbereik van 0 - 70^ wordt het toerental verminderd of wordt het elektrische gereedschap uitgeschakeld. Bij verlaagd toerental loopt het elektrische gereedschap pas na het bereiken van de toegestane accutemperatuur of bij verminderde belasting wee met volledig toerental. Bij automatische uitschakeling schakelt u het elektrische gereedschap uit,That u de accu afkoelen en schakelt u het elektrische gereedschap weer in.

De drie LED's van de accuoplaadindicatie 3 knipperen snel als de temperatuur van de accu buiten het bedriftstemperatuurbereik van -30 tot +65^ ligt en/of de beveiliging gegen overbelasting geactiveerd is.

De lithiumionaccu is door middel van „Electronic Cell Protection (ECP)” beschermd gegen te sterk ontladen. Als de accu leeg is, worden het elektrische gereedschap door een veiligheidsschakelinguitgeschakeld. Her inzetgereedschap beweegt nicht meer.

Tips voor de werkzaamheden

Gebruik bij het bewerken vankleine of dunne werkstukken altijd een stabiele ondergrond of een zaagstation (Bosch PLS 300).

Invalend zagen (zie afbeelding K)

Alleen zachte materialen als hout en gips-karton mogen invalidend worden gezaagd.

Gebruik voor invallend zagen alleen korte zaagbladen. Invallend zagen is alleen möglich met een verstekhoek van 0^

86 | Netherlands

Zet het elektrische gereedschap met de voorste rand van de voetplaat 9 op het werkstuk,+zonder dat het zaagblad 14 het werkstuk aanraakt, en schakel het in. Kies het maximale aantal zaagbewegingen bij elektrisch gereedschap met een regeling van het aantal zaagbewegingen.Duw het elektrische gereedschap stevig gegen het werkstuk enaat het zaagblad langzaam in het werkstuk invaliden.

Zodra de voetplaat 9 met het hele oppervlak op het werkstuk ligt, zaagt uangs de gewenste zaaglijk verder.

Parallelgeleider met cirkelsnijder (toebehoren)

Voor werkzaamheden met de parallegeleider met cirkelsnijder 27 (toebehoren) mag de dikte van het werkstuk maximaal 30~mm bedragen.

Verwijder de voet voor „Cut Control" 13uit de voetplaat 9. Drukervolgens de voet iets samen en neem deze uit de geleiding 21.

Parallel zagen (zie afbeelding L): Draai de vastzetschroef 26 los en duw de schaalverdeling van de parallgeldeider door de geleiding 21 in de voetplaat. Stel de gewenste zaagbreedte als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 26 vast.

Cirkels zagen (zie afbeelding M): Boor bij de zaaglijk binnen de te zagen cirkel een gat dat groot genoeg is om het zaagblad erdoor te steken. Bewerkt het boorgat met een frees of vijl, zodat het zaagblad op de zaaglijk aansluit. Zet de vastzetschroef 26 aan de andere zichde van de parallelgeleider. Duw de schaalverdeling van de parallelgeleider door de geleiding 21 in de voetplaat. Boor een gat in het midden van de uitsparsing die u in het werkstuk wilt zagen. Steek de centreerpunt 28 door de inwendige opening van de parallelgeleider en in het geboorde gat. Stel de radius als schaalverdelingswaarde aan de binnenkant van de voetplaat in. Draai de vastzetschroef 26 vast.

Koel- en smeermiddel

Bij het zagen van metaal dient u vanwege de verwarming van het materiaal langs de zaaglijk koel- resp. smeermiddel aan te brengen.

Onderhoud en service

Onderhoud en reiniging

Neem.altijd de accuuit het elektrische gereedschap voor werkzaamheden aan het gereedschap (zoals het uitvoeren van onderhoud en het wisselen van inzetgereedschap) en voor het vervoeren en opbergen van het gereedschap. Bij per ongeluk bedieren van de aan/uit-schakelaar bestaat verwondingsgevaar.
Houd het elektrische gereedschap en de ventilatieopengingen algid schoon om goed en veilig te werken.

Neem contact op met een erkende klantenservicewerkplaats voor Bosch elektrische gereedschappen als de accu Niet meer maar behoren werkt.

Reinig de zaagbladopname regelmatig. Neem waar voor het zaagblad uit het elektrische gereedschap en klop het gereedschaplicht op een egaal oppervlak uit.

Sterke verontreiniging van het elektrische gereedschap kan tot functiestoringen leiden. Zaag waarom materialen waar bij veel stof vrijkomt Niet van onderen of boven het hoofd.

Smeer het steunwiel 12 af en toe met een druppel olie.

Controleer het steunwiel 12 regelmatig. Als het steunwiel versleten is,要去 het door een erkende Bosch-klantenservice worden verrangen.

Mocht het elektrische gereedschap ondanks zorgvuldige fabricage- en testmethoden toch defect raken, dient de reparatie te worden uitgevoerd door een erkende klantenservice voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van verrangingsonderdelen algid het UIT tien cijfers bestaande zaaknummer volgens het typeplaatje van het elektrische gereedschap.

Nederlands | 87

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verrangingsonderdelen. Explosietekeningen en informatatie over verrangingsonderdelen vindt u ook op:

www.bosch-pt.com

De medewerkers van onsze klantenservice adviseren u graag bij vragen over de aankoop, het gebruik en deinstalling van producten en toebehoren.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Belgien Luxemburg

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Vervoer

Gebruik de accu alleen als de behuizing onbeschadigd is. Plak open contacten af en verpak de accu zodanig dat deutsche nicht in de verpakking beweegt.

Bij de verzending van lithiumionaccu's kan markering verplicht zich. Neem waarvoor de in uw land geldende voorschriften in acht.

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen moeten op een voor het milieu verantwoorde wijze worden hergebruikt.

Alleen voor landen van de EU:

Gooi elektrische gereedschappen nicht bij het huisvuil.

Volgens de Europese richtig 2002/96/EG over elektrische en elektronische oude apparaten en de omzetting van de richtig in na

tional recht moeten Niet更是 bruikbare elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.

Accu's en batterijen:

Li-ion:

Lees de aanwijzingen in het gedeelte „Vervoer“, paging 87 en neem deze in acht.

Gooi accu's of batterijen Niet bij het huisvuil en evenmin in het vuur of het water. Accu's en batterijen moeten, indien möglich leeg, worden ingezameld, gerecycled of op een voor het milieu verantwoorde wijze worden afgevoerd.

Alleen voor landen van de EU:

Volgens richtlijn 2006/66/EG要去en defecte of versleten accu's en batterijen worden gerecycled.

Wijzigingen voorbehouden.

88 | Dansk

wglalsslo gUeauuN aaijgulaiuL euaa

a aal 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1

(Cjzall j) jai j

17 1

14

(Dj,allj)

J 8 J 10

JL Jauo joojoojoojoojoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjoojjooJJOO

y

10 9 aolal aiee g eol jlll

p^2l2 = y^2l1

(EaJyj) aJLJI JzJz

20 a

joo000 jbo 0000000000000000000000000000000000000

9 8

.

9 0 20 0

（）

"Cut Control"

aiee aee eae ee eae ee eae ee eae

paJnaaJaaiaa aae aee

13 15 Cut Control

L

(Fi jj) iJl aiee "Cut Control"

13 Cut Control

Jauuui juaaiaaa aaii iaaaiaaa

C∈j

y

EN 60745:

.2006/42/EG.2004/108/EG

L

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
