Tipo de produto	Serra tico-tico sem fio
Marca	BOSCH
Modelo	PST 18 LI
Tensão nominal	18 V
Tipo de alimentação	Bateria de lítio-íon (não fornecida)
Velocidade em vazio variável	0 - 2400 cursos/min
Amplitude de curso	20 mm
Profundidade de corte máx. na madeira	80 mm
Profundidade de corte máx. no alumínio	12 mm
Profundidade de corte máx. no aço	5 mm
Ângulo de corte biselado	45° (esquerda ou direita)
Movimento pendular	4 posições ajustáveis (sem pendular a pendular forte)
Peso (segundo EPTA 01/2003)	1,9 kg
Lâmpada de trabalho	LED Power Light
Corte de imersão	Sim (madeira, placas de gesso)
Guia paralelo com dispositivo para cortes circulares	Acessório disponível
Controle de traçado Cut Control	Opcional (com indicador e base)
Proteção eletrônica das células (ECP)	Sim (contra descarga profunda)
Indicador de carga da bateria	3 LEDs verdes
Sistema de troca de lâmina	SDS (sem ferramenta)
Tipo de haste da lâmina	Haste T (1/4" universal)
Tampa de aspiração	Sim (para conexão de aspirador)
Guia-lâmina de rolo	Removível (lubrificação periódica necessária)
Manutenção	Limpar regularmente as aberturas de ventilação e o porta-lâmina
Temperatura de carga da bateria	0 °C a 45 °C

Perguntas frequentes - PST 18 LI BOSCH

Como montar a lâmina de serra na PST 18 LI?

Empurre o porta-lâmina para cima, insira a lâmina (haste T) completamente, dentes para a frente, e verifique se está bem travada no guia-lâmina de rolo.

Qual é a autonomia da bateria?

A autonomia depende do uso e do tipo de bateria (não fornecida). A bateria de lítio-íon 18 V pode ser carregada a qualquer momento sem efeito memória.

Como ajustar a velocidade de corte?

A velocidade é variável continuamente: pressione mais ou menos o interruptor Liga/Desliga. Uma pressão leve dá uma velocidade baixa, uma pressão forte aumenta a velocidade.

Como fazer um corte em bisel?

Afrouxe o parafuso sob a placa de base, remova a tampa e o tubo de aspiração, gire a placa para o ângulo desejado (até 45°) e aperte o parafuso. Use a marcação dedicada no Cut Control.

Posso usar a serra para cortes de imersão?

Sim, apenas em materiais macios como madeira ou placas de gesso. Coloque a placa de base para a frente, ligue a serra e mergulhe lentamente a lâmina.

Como fazer a manutenção da serra tico-tico?

Limpe regularmente as aberturas de ventilação e o porta-lâmina. Lubrifique de vez em quando o guia-lâmina de rolo com uma gota de óleo. Verifique o estado do guia-lâmina.

Que tipos de lâminas posso usar?

Use apenas lâminas com haste T (1/4" universal). Escolha a lâmina adequada ao material: madeira, metal, plástico, etc. As lâminas finas são para curvas fechadas.

Como usar a aspiração de poeira?

Monte a tampa, conecte um tubo de aspiração na tubulação e ligue um aspirador adequado. Para melhor eficiência, adicione o antilascas.

O que fazer se a bateria não carregar?

Verifique se a temperatura está entre 0°C e 45°C. Se os 3 LEDs piscarem rapidamente, a bateria está fora da faixa ou em proteção. Deixe esfriar e tente novamente. Se o problema persistir, entre em contato com a assistência técnica Bosch.

Como usar a guia paralela para cortes circulares?

Faça um furo no centro do círculo, coloque a haste de centralização na guia, ajuste o raio na graduação e aperte o parafuso. A guia se fixa no guia da placa de base.

MANUAL DE UTILIZADOR PST 18 LI BOSCH

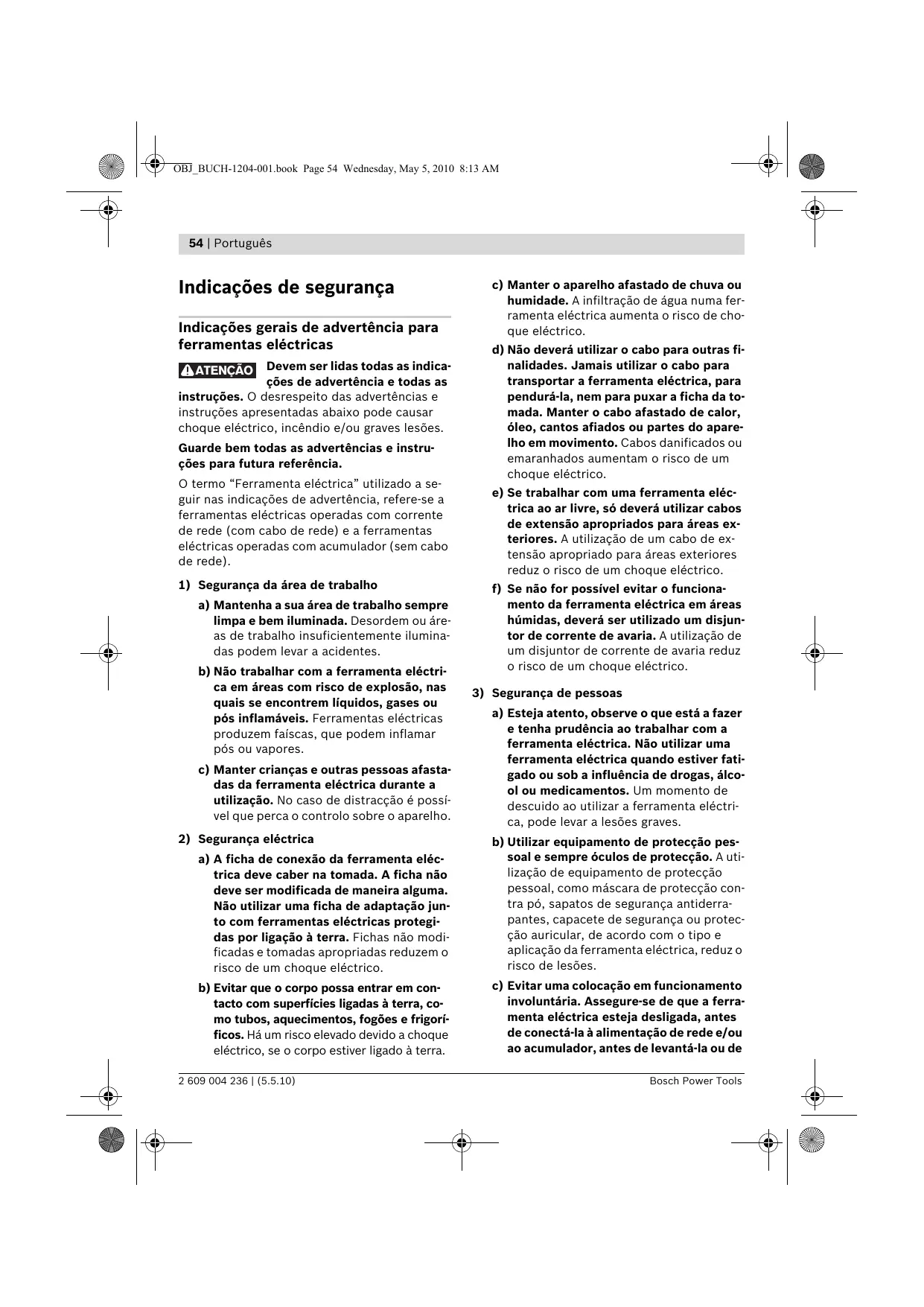

Indicações de segurança

Indicações gerais de advertência para ferramentas elétricas

ATENÇÃO

Devem ser lidas todas as indicações de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Guarde bem todas as advertências e instruções para futura referência.

O termo "Ferramenta elétrica" utilizado a seguir nas indicações de advertência refere-se a ferramentas elétricas operadas com corrente de rede (com cabo de rede) e a ferramentas elétricas operadas com acumulador (sem cabo de rede).

a) Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. b) Não trabalhar com a ferramenta elétrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas elétricas produzem faíscas, que podem inflamar pós ou vapores. c) Manter crianças e outras pessoas afastadas da ferramenta elétrica durante a utilização. No caso de distração é possível que perca o controlo sobre o aparelho.

a) A ficha de conexão da ferramenta elétrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas elétricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque elétrico. b) Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque elétrico, se o corpo estiver ligado à terra.

c) Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta elétrica aumenta o risco de choque elétrico. d) Não utilizar o cabo para outras finalidades. Jamais utilizar o cabo para transportar a ferramenta elétrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado de calor, óleo, cantos afiados ou partes do aparelho em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque elétrico. e) Se trabalhar com uma ferramenta elétrica ao ar livre, utilize cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque elétrico. f) Se não for possível evitar o funcionamento da ferramenta elétrica em áreas húmidas, deve ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque elétrico.

3) Segurança de pessoas

a) Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta elétrica. Não utilize uma ferramenta elétrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta elétrica pode levar a lesões graves. b) Utilize equipamento de proteção pessoal e sempre óculos de proteção. A utilização de equipamento de proteção pessoal, como máscara de proteção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou proteção auricular, de acordo com o tipo e aplicação da ferramenta elétrica, reduz o risco de lesões. c) Evite uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta elétrica esteja desligada antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de

transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta elétrica ou se o aparelho for conectado à alimentação de rede quando estiver ligado, poderão ocorrer acidentes.

d) Remova ferramentas de ajuste ou chaves antes de ligar a ferramenta elétrica. Uma ferramenta ou chave que se encontrar numa parte do aparelho em movimento pode levar a lesões. e) Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta elétrica em situações inesperadas. f) Use roupa apropriada. Não use roupa larga nem joias. Mantenha os cabelos, roupas e luvas afastadas de partes em movimento. Roupas frouxas, cabelos longos ou joias podem ser agarrados por peças em movimento. g) Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados corretamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

4) Utilização e manuseio cuidadoso de ferramentas elétricas

a) Não sobrecarregue o aparelho. Utilize a ferramenta elétrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta elétrica apropriada na área de potência indicada. b) Não utilize uma ferramenta elétrica com um interruptor defeituoso. Uma ferramenta que não pode mais ser ligada nem desligada é perigosa e deve ser reparada. c) Puxe a ficha da tomada e/ou remova o acumulador antes de executar ajustes no aparelho, de substituir acessórios ou de guardar o aparelho. Esta medida de segurança evita o arranque involuntário da ferramenta elétrica.

d) Guardar ferramentas elétricas não utilizadas fora do alcance de crianças. Não permita que pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas elétricas são perigosas se forem utilizadas por pessoas inexperientes. e) Tratar a ferramenta elétrica com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta elétrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa a manutenção insuficiente de ferramentas elétricas. f) Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. g) Utilizar a ferramenta elétrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas elétricas para outras tarefas que não sejam as aplicações previstas pode levar a situações perigosas.

5) Manuseio e utilização e guarda de ferramentas com acumuladores

a) Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. b) Só utilizar ferramentas elétricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. c) Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objetos metálicos que possam causar um curto-circuito dos contatos. Um cur

to-circuito entre os contatos do acumulador pode ter como consequência queimaduras ou fogo.

d) No caso de aplicação incorreta pode sair líquido do acumulador. Evitar o contato. No caso de um contato acidental, deve-se enxaguar com água. Se o líquido entrar em contato com os olhos, também deve consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.

6) Serviço

a) Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.

Indicações de segurança para serras verticais

Ao executar trabalhos durante os quais possam ser atingidos cabos elétricos, deve-se segurar a ferramenta elétrica pelas superfícies isoladas do punho. O contato com um cabo sob tensão também pode colocar sob tensão as peças metálicas da ferramenta elétrica e elevar a um choque elétrico. - Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada por baixo. Há perigo de lesões no caso de contato com a lâmina de serra. Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário, há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada. Observe que a placa de base 9 sempre esteja firmemente apoiada ao serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contragolpe. - Após encerrado o processo de trabalho, deverá desligar a ferramenta elétrica e apenas puxar a lâmina de serra do corte, quando a ferramenta elétrica estiver parada. Desta forma, são evitados contragolpes e é possível apoiar a ferramenta elétrica com segurança.

Só utilizar lâminas de serra em perfeito estado e que não apresentem danos. Lâminas de serra tortas e não suficientemente afiadas podem quebrar ou causar um contragolpe. - Não frenar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe. Utilizar detectores apropriados para encontrar cabos escondidos, ou consultar a companhia elétrica local. O contato com cabos elétricos pode provocar incêndio e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. - Manter o seu local de trabalho limpo. Misturas de material são especialmente perigosas. Pó de metal leve pode queimar ou explodir. - Espere a ferramenta elétrica parar completamente antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controle sobre a ferramenta elétrica. - Não abrir o acumulador. Há risco de um curto-circuito.

Proteger o acumulador contra calor, p. ex., também contra uma radiação solar permanente, fogo, água e umidade. Há risco de explosão.

Em caso de danos e de utilização incorreta do acumulador, pode escapar vapor. Arejar bem o local de trabalho e consultar um médico se forem constatados quaisquer sintomas. É possível que os vapores irritem as vias respiratórias. Só utilizar o acumulador junto com a sua ferramenta elétrica Bosch. Só assim é que o seu acumulador é protegido contra perigos de sobrecarga.

Só utilizar acumuladores Bosch com a tensão indicada na placa de características da sua ferramenta elétrica. Se forem usados outros acumuladores, p. ex., imitações, acumuladores restaurados ou acumuladores de outras marcas, há perigo de lesões, assim como danos materiais devido a explosões de acumuladores.

Descrição de funções

Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito das advertências e instruções abaixo pode causar choque elétrico, incêndio e/ou graves lesões.

Utilização conforme as disposições

O aparelho é destinado para realizar sobre uma base firme, cortes e recortes em madeira, plástico, metal, placas de cerâmica e borracha. Ele é apropriado para cortes retos e curvados com um ângulo de chanfro de até 45°. Observar as recomendações da lâmina de serra.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

1 Bloqueio de ligação para o interruptor de ligar-desligar 2 Interruptor de ligar-desligar 3 Indicação do estado de carga do acumulador 4 Acumulador 5 Tecla de destravamento do acumulador 6 Mangueira de aspiração 7 Bocais de aspiração 8 Depósito de lâminas de serra 9 Placa de base 10 Alavanca para ajuste do movimento pendular 11 Tampa de aperto para aspiração 12 Rolo de guia 13 Base para o controle da linha de corte "Cut Control"

14 Lâmina de serra 15 Visor para o controle da linha de corte "Cut Control" 16 Proteção contra contato 17 Admissão da lâmina de serra 18 Lâmpada "Power Light" 19 Punho (superfície isolada) 20 Proteção contra formação de aparas 21 Guia para o esbarro paralelo 22 Escala de ângulo de chanfro 23 Parafuso 24 Marcação de corte de 0° 25 Marcação de corte de 45° 26 Parafuso de fixação do esbarro paralelo 27 Esbarro paralelo com cortador circular* 28 Ponta de centragem do esbarro paralelo*

*Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no programa de acessórios.

Dados técnicos

Serrote de ponta		PST 18 LI
N° do produits		3 603 K11 0..
Tensão nominal	V=	18
Comando do n° de curros		●
Movimento pendular		●
N° de CURSOS em vazio n0	min-1	0-2400
Curso	mm	20
máx. profundidade de corte
- em madeira	mm	80
- em-alúnico	mm	12
- em aço (sem liga)	mm	5
máx. ângulo de corte (esquerda/direita)	°	45
Peso conforme EPTA-Procedure 01/2003	kg	1,9
Observar o número de produits na placá de caracteristicas da sua ferramenta eletrica. A designação comercial das ferramentas eletricas individuais podeVAR.

58 | Português

Informação sobre ruídos/vibrações

Valores de medição para ruídos, averiguados conforme EN 60745.

O nível de ruído avaliado como A do aparelho é tipicamente: Nível de pressão acústica 81 dB(A); Nível de potência acústica 92 dB(A). Incerteza K=3 dB.

Usar proteção auricular!

Valores totais de vibrações (soma de vetores de três direções) determinados conforme EN 60745:

Serrar placa de aglomerado: Valor de emissão de vibrações a_h = 8m / s² , incerteza K = 1,5m / s² Serrar placa de metal: Valor de emissão de vibrações a_h = 5m / s² , incerteza K = 1,5m / s²

O nível de oscilações indicado nestas instruções de serviço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apropriado para uma avaliação provisória da carga de vibrações. O nível de vibrações indicado representa as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar sensivelmente a carga de vibrações para o período completo do trabalho.

Para uma estimação exata da energia de vibrações, deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a energia de vibrações durante o período completo de trabalho.

Além disso, também devem ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho.

Declaração de conformidade C

Declaramos sob nossa exclusiva responsabilidade que o produto descrito em "Dados técnicos" cumpre as seguintes normas ou documentos normativos: EN 60745 conforme as disposições das diretivas 2004/108/CE, 2006/42/CE.

Processo técnico:

Robert Bosch GmbH, PT/ESC,

D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider

Só utilizar os carregadores que constam na página de acessórios. Só estes carregadores são apropriados para os acumuladores de iões de lítio realizados para a sua ferramenta elétrica.

Nota: O acumulador é fornecido parcialmente carregado. Para assegurar a capacidade completa do acumulador, o acumulador deverá ser carregado completamente no carregador antes da primeira utilização.

O acumulador de iões de lítio pode ser carregado a qualquer altura, sem que a sua vida útil seja reduzida. Uma interrupção do processo de carga não danifica o acumulador.

O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

ATENÇÃO: Não continuar a premir o interruptor de ligar-desligar antes do desligamento automático da ferramenta elétrica. O acumulador pode ser danificado.

Para retirar o acumulador da ferramenta elétrica, deve premir a tecla de destravamento 5 e puxar o acumulador para cima. Não forçar.

O acumulador está equipado com uma monitorização de temperatura NTC, que permite uma energia na faixa de temperatura entre 0°C e 45°C. Desta forma é alcançada uma alta vida útil do acumulador.

Observar a indicação sobre a eliminação de forma ecológica.

Introduzir/substituir a lâmina de serra

Para a montagem da lâmina de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com a lâmina de serra.

No final desta instrução de serviços encontra-se uma vista geral das lâminas de serra recomendadas. Só introduzir lâminas de serra com haste de um ressalto (haste em forma de T) ou com haste universal de 1/4" (haste em forma de U). A lâmina de serra não deveria ser mais comprida do que necessário para o corte previsto.

Para serrar curvas apertadas devem ser utilizadas lâminas de serra estreitas.

Introduzir a lâmina de serra (veja figura B)

Limpar o encabadouro da lâmina de serra antes de introduzi-la. Um encabadouro sujo não pode ser fixo de forma correta.

Se necessário, retirar a tampa 11 (veja "Tampa").

Empurrar a fixação da lâmina de serra 17 para cima, no sentido da seta. Empurrar a lâmina de serra 14, com os dentes no sentido de corte, completamente na fixação da lâmina de serra.

Ao introduzir a lâmina de serra, deve observar que o lado posterior da lâmina de serra esteja na ranhura do rolo de guia 12.

Controlar a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e feri-lo.

Retirar a lâmina de serra (veja figura C)

Empurrar a fixação da lâmina de serra 17 para cima no sentido da seta e retirar a lâmina de serra 14.

No depósito de lâminas de serra 8 podem ser guardadas até seis lâminas de serra, com um comprimento de até 110 mm. Introduzir as lâminas de serra, com haste de encaixe (haste em T), no entalhe do depósito de lâminas de serra previsto para tal. Podem ser empilhadas até três lâminas de serra.

Fechar o depósito de lâminas de serra e deslizá-lo completamente até o entalhe da placa de base 9.

Proteção contra formação de aparas (veja figura E)

A proteção contra formação de aparas 20 (acessório) pode evitar que, ao serrar, a superfície de madeira lasque. A proteção contra formação de aparas só pode ser utilizada para certos tipos de lâminas de serra e apenas num ângulo de corte de 0°. A placa de base 9 não deve ser deslocada para trás para serrar rente ao canto ao serrar com a proteção contra formação de aparas.

Premir a proteção contra formação de aparas 20 por baixo, para dentro da placa de base 9 (como indicado na figura, com o entalhe para cima).

Controle da linha de corte "Cut Control"

O controle da linha de corte "Cut Control" possibilita a condução precisa da ferramenta elétrica ao longo de uma linha desenhada sobre a peça a ser trabalhada. O conjunto de montagem "Cut Control" contém um visor 15 com marcações de corte e a base 13 para a fixação na ferramenta elétrica.

Fixar "Cut Control" na placa de base (veja figura F)

Prender o visor "Cut Control" 15 nos suportes na base 13. Em seguida, comprimir levemente a base e permitir que engate no guia 21 da placa de base 9.

Aspiração de pó/de aparas

• Pós de materiais como, por exemplo, tintas que contenham chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contato ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontram por perto. Certos pós, como por exemplo pó de carvalho e faia, são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, preservadores de madeira). Material que contenha amianto só deve ser processado por pessoal especializado.
• Se possível, utilizar uma aspiração de pó.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem trabalhados, vigentes no seu país.

Tampa (veja figuras G-H)

Montar a tampa 11, antes de conectar a ferramenta elétrica a uma aspiração de pó.

Colocar a capa de cobertura 11 sobre a ferramenta elétrica de modo que o dispositivo de fixação central engate na proteção contra contato 16 e que os dois dispositivos de fixação laterais engatem nos entalhes da carcaça.

Retirar a capa de cobertura 11 para trabalhos sem aspiração de pó, assim como para cortes de chanfro. Para tal é necessário comprimir a capa na altura dos dispositivos de fixação laterais e puxá-la para retirá-la.

Conectar a aspiração de pó

Colocar uma mangueira de aspiração 6 (acessório) no bocal de aspiração 7. Conectar a mangueira de aspiração 6 com um aspirador de pó (acessório). Uma vista geral sobre a conexão a diversos aspiradores de pó encontra-se no final desta instrução de serviço.

Para uma aspiração otimizada, de preferência colocar a proteção contra formação de aparas 20.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Funcionamento

Tipos de funcionamento

• O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transporte ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.

Ajustar o movimento pendular

O movimento pendular ajustável em quatro níveis possibilita uma adaptação otimizada da velocidade de corte, da potência de corte e do resultado de corte ao material a ser trabalhado.

Com a alavanca de ajuste 10 é possível ajustar o movimento pendular necessário durante o funcionamento.

nenhum movimento pendular\ pequeno movimento pendular\ médio movimento pendular\ grande movimento pendular

O nível otimizado do movimento pendular para cada aplicação pode ser averiguado através de um ensaio prático. São dadas as seguintes recomendações:

• Quanto mais fino ou mais perfeito o lado de corte, tanto menor o movimento pendular a ser selecionado; eventualmente o movimento pendular deverá ser completamente desligado.
• Para trabalhar em materiais finos (p.ex. chapas metálicas) deverá desligar o movimento pendular.
• Trabalhar em materiais duros (p.ex. aço) com pequeno movimento pendular.
• Em materiais macios, e para serrar madeira no sentido da fibra, é possível trabalhar com máximo movimento pendular.

Ajustar o ângulo de chanfradura (veja figura I)

A placa de base 9 pode ser virada para a direita ou para a esquerda para ângulos de chanfradura de até 45°

• Retirar a capa de cobertura 11 e o bocal de aspiração 7.
• Puxar o depósito de lâminas de serra 8 da placa de base 9.
• Soltar o parafuso 23 e deslocar a placa de base 9 levemente no sentido do bocal de aspiração 7.
• Para fazer ângulos de chanfro exatos, encontram-se à direita e à esquerda da placa de base pontos de entrada em 0°, 22,5° e 45°. Deslocar a placa de base 9 de acordo com a escala 22, para a posição desejada. Outros ângulos de chanfro podem ser ajustados com auxílio de um goniômetro.
• Empurrar em seguida a placa de base 9 completamente no sentido da lâmina de serra 14.
• Reapertar o parafuso 23.

A capa de cobertura 11, o bocal de aspiração 7 e a proteção contra formação de aparas 20 não podem ser utilizados para efetuar cortes em meia-esquadria.

Controle da linha de corte em cortes de meia-esquadria (veja figura J)

Para o controle da linha de corte, encontram-se no visor para "Cut Control" 15 uma marca 24 para o corte perpendicular com 0° e uma marca 25 para o corte de meia-esquadria, inclinado para a direita ou para a esquerda, com 45°, de acordo com a escala 22.

A marca de corte para ângulos de meia-esquadria de 0° e 45° resulta-se proporcional. Adicionalmente, ela também pode ser marcada sobre o visor para "Cut Control" 15 com um marcador de tinta não permanente e pode ser removida facilmente.

Para um trabalho preciso, deverá executar, de preferência, um corte de ensaio.

Deslocar a placa de base (veja figura 1)

Para serrar próximo ao canto, é possível deslocar a placa de base 9 para trás.

Soltar o parafuso 23 e deslocar a placa de base 9 completamente no sentido do bocal de aspiração 7.

Reapertar o parafuso 23.

Com a placa de base 9 deslocada, só é possível serrar com um ângulo de meia-esquadria de 0°. Além disso, o controle da linha de corte "Cut Control" com a base 13, o limitador paralelo com cortador circular 27 (acessórios), assim como a proteção contra formação de aparas 20 não devem ser usados.

Colocação em funcionamento

Utilizar apenas acumuladores de iões de lítio Bosch com a tensão indicada na placa de características da sua ferramenta elétrica. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.

Ligar/desligar

Para a colocação em funcionamento da ferramenta elétrica, deverá primeiramente premir o bloqueio de ligação 1 para TRS e premir em seguida o interruptor de ligar-desligar 2 e mantê-lo premido.

A lâmpada 18 ilumina-se quando o interruptor de ligar-desligar 2 está parcialmente ou completamente premido e ilumina o local de trabalho se a luz ambiente não for suficiente.

Para desligar a ferramenta elétrica, deverá soltar novamente o interruptor de ligar-desligar 2.

Nota: Por motivos de segurança, o interruptor de ligar-desligar 2 não pode ser travado, mas deve permanecer premido durante o funcionamento.

Comandar o número de rotações

Aumentando ou reduzindo a pressão sobre o interruptor de ligar-desligar 2 é possível comandar sem escalonamento o número de rotações da ferramenta elétrica ligada.

Uma leve pressão sobre o interruptor de ligar-desligar 2 proporciona um número de rotações baixo. Aumentando a pressão, é aumentado o número de rotações.

O número de rotações necessário depende do material e das condições de trabalho e pode ser verificado através de ensaios práticos.

Uma redução do número de rotações é recomendada ao colocar a lâmina de serra sobre a peça a ser trabalhada, assim como ao serrar plásticos e alumínio.

Durante prolongados trabalhos com um número de rotações reduzido, é possível que a ferramenta elétrica seja fortemente aquecida. Expulsar a lâmina de serra e permitir que a ferramenta elétrica ainda funcione durante aprox. 3 min com máximo número de rotações para que possa arrefecer.

Indicação do estado de energia do acumulador

A indicação do estado de carga do acumulador 3 mostra, quando a ferramenta elétrica está ligada, o estado de carga do acumulador e possui 3 LED verdes.

LED	Capacidade
Luz permanente 3 x verde	≥66%
Luz permanente 2 x verde	34-65%
Luz permanente 1 x verde	11-33%
Luz intermitente lenta 1 x verde	≤10%

Proteção contra sobrecarga em dependência da temperatura

A ferramenta elétrica não pode ser sobrecarregada se for utilizada de acordo com as disposições. O número de rotações será reduzido ou a ferramenta elétrica desligar-se-á se a carga for alta demais ou se a faixa admissível para a temperatura do acumulador 0 - 70°C for ultrapassada. Durante o funcionamento com um número de rotações reduzido, a ferramenta elétrica só funciona com velocidade total após a temperatura do acumulador estar novamente na faixa admissível ou em caso de carga reduzida. Se a ferramenta elétrica for parada automaticamente, deve-se desligar e deixar o acumulador arrefecer e então ligar novamente a ferramenta elétrica.

Os 3 LEDs do acumulador da indicação do estado de energia 3 piscam rapidamente, quando a temperatura do acumulador está elevada para além das condições de operação. Oportunidades de proteção contra sobrecarga foram realizadas.

Proteção contra descarga total

O acumulador de iões de lítio está protegido por "Electronic Cell Protection (ECP)" contra descarga total. A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que o acumulador estiver descarregado. A ferramenta de trabalho não se movimenta mais.

Indicações de trabalho

Para processar peças a serem trabalhadas pequenas ou finas, deverá sempre ser utilizada uma base firme ou uma estação de serrar (Bosch PLS 300).

Serrar por imersão (veja figura K)

No processo de serrar por imersão só devem ser processados materiais macios como madeira, gesso cartonado!

Só utilizar lâminas de serra curtas ao serrar por imersão. Serrar por imersão só é possível com um ângulo de chanfradura de 0°

Apoiar a ferramenta elétrica com o lado dianteiro da placa de base 9 sobre a peça a ser trabalhada, sem que a lâmina de serra 14 toque na peça a ser trabalhada, e então ligá-la. Para ferramentas elétricas com comando de n° de cursos, deverá selecionar o máximo n° de cursos. Pressionar a ferramenta elétrica firmemente contra a peça a ser trabalhada e deixar a lâmina de serra mergulhar lentamente na peça a ser trabalhada.

Logo que a placa de base 9 estiver apoiada com toda a superfície sobre a peça a ser trabalhada, deverá continuar a serrar ao longo da linha de corte desejada.

Esbarro paralelo com cortador circular (acessório)

Para trabalhos com o esbarro paralelo com cortador circular 27 (acessório), a espessura da peça a ser realizada deve ser no máximo 30 mm

Remover a base para "Cut Control" 13 da placa de base 9. Para tal, deve-se comprimir levemente a base e retirá-la do guia 21.

Cortes paralelos (veja figura L): Soltar o parafuso de fixação 26 e deslocar a escala do esbarro paralelo pelo guia 21 na placa de base. Ajustar a largura de corte desejada como valor de escala no canto interior da placa de base. Aparafusar o parafuso de fixação 26.

Cortes circulares (veja figura M): Fazer um furo na linha de corte, dentro do círculo a ser serrado, que seja suficiente para enfiar a lâmina de serra. Aumentar o furo com uma fresa ou com uma lima, para que a lâmina de serra possa estar alinhada à linha de corte. Colocar o parafuso de fixação 26 no limitador paralelo. Enfiar a escala do limitador paralelo pela guia 21 da placa de base. Fazer um buraco no centro do recorte a ser realizado na peça a ser trabalhada. Enfiar a ponta de centragem 28 pela abertura inferior do limitador paralelo e no orifício. Ajustar o raio como valor de escala no canto inferior da placa de base. Apertar o parafuso de fixação 26.

Meio de arrefecimento e de lubrificação

Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.

Manutenção e Serviço

Manutenção e limpeza

• O acumulador deverá ser retirado antes de todos os trabalhos no aparelho e antes de transporte ou de guardar a ferramenta elétrica (p. ex. manutenção, troca de ferramenta). Há perigo de lesões se o interruptor de ligar-desligar for acionado involuntariamente.
• Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

O acumulador não funciona mais; dirija-se a um serviço pós-venda autorizado para ferramentas elétricas Bosch.

Limpar regularmente a admissão da lâmina de serra. Para isso, retirar a lâmina de serra da ferramenta elétrica e dar umas leves pancadinhas na ferramenta elétrica numa superfície plana.

Uma forte sujidade da ferramenta elétrica pode levar a falhas de funcionamento. Portanto, não deverá serrar materiais que produzam muito pó, nem por baixo nem serrá-los por cima da cabeça.

Lubrificar o rolete de guia 12 de quando em quando com uma gota de óleo.

Controlar o rolete de guia 12 regularmente. Se aparecer desgaste, deverá ser substituído por um serviço pós-venda autorizado Bosch.

Se a ferramenta elétrica falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas elétricas Bosch.

Para todas as questões e encomendas de peças sobressalentes é imprescindível indicar o número de produto de 10 dígitos como consta na placa de características da ferramenta elétrica.

64 | Português

Serviço pós-venda e assistência ao cliente

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajuste dos produtos e acessórios.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E-3E

1800 Lisboa

Tel.: [phone]

Fax: [phone]

Brasil

Robert Bosch Ltda.

Caixa postal 1195

13065-900 Campinas

Tel.: [phone]

E-Mail: [e-mail]

Transporte

Só enviar acumuladores se a carcaça não estiver danificada. Colar os contatos abertos e embalar o acumulador de modo que não possa se deslocar dentro da embalagem.

Para enviar os acumuladores de íons de lítio é possível que haja uma exigência de identificação. Observe por favor as diretrizes vigentes.

Eliminação

Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.

Apenas países da União Europeia:

Não deitar ferramentas elétricas no lixo doméstico!

De acordo com a diretiva europeia 2002/96/CE para aparelhos elétricos e eletrônicos velhos, e com as respectivas realizações

nas leis nacionais, as ferramentas elétricas que não servem mais para a utilização devem ser enviadas separadamente a uma reciclagem ecológica.

Acumuladores/pilhas:

Íons de lítio:

Acumuladores/pilhas não devem ser deitados no lixo doméstico, nem no fogo nem na água. Acumuladores/pilhas devem ser, se possível, descarregados, recolhidos, reciclados ou eliminados de forma ecológica.

Apenas países da União Europeia:

Acumuladores e pilhas defeituosos ou gastos devem ser reciclados conforme a directiva 2006/66/CE.

Sujeito a alterações.

Normas de segurança
