MX-ZX1800 - Frullatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Frullatore
Marca	Panasonic
Modello	MX-ZX1800
Dimensioni (L × P × A)	22,8 × 24,0 × 44,7 cm
Peso	6,1 kg
Alimentazione	230 - 240 V ~ 50 Hz
Consumo elettrico	1200 - 1300 W
Capacità massima	1800 mL
Controllo di velocità	10 velocità
Funzioni automatiche	Succo, Smoothie, Purea, Zuppa, Macinare, Sorbetto
Modalità manuale	Sì, con regolazione della velocità e impulso
Ciclo di funzionamento	9 minuti max, poi riposo 10 minuti
Rumore acustico	91 dB(A)
Lunghezza del cavo di alimentazione	1,9 m
Sicurezza	Blocco di sicurezza, interruttore di protezione, arresto automatico
Materiale della brocca	Vetro o plastica (non specificato)
Manutenzione e pulizia	Lavaggio a mano o lavastoviglie per alcune parti (vedere il manuale)
Accessori inclusi	Blocchetto del ghiaccio, raccogligocce, utensile pratico, spazzola per la pulizia, supporto base
Pezzi di ricambio disponibili	Guarnizione di tenuta brocca (VE28B2461), guarnizione di tenuta coperchio (VE22B2461K0), blocchetto del ghiaccio (VU03E246)
Utilizzo previsto	Solo per uso domestico
Temperatura massima degli ingredienti	40 °C (non versare ingredienti caldi)

Domande frequenti - MX-ZX1800 PANASONIC

Come smontare e montare la base della brocca?

Per smontare, premere le linguette del supporto base della brocca e ruotare in senso antiorario. Per montare, inserire la guarnizione di tenuta nella scanalatura, allineare i segni e ruotare il supporto in senso orario fino allo scatto.Attenzione alle lame affilate.

Quali sono i programmi automatici disponibili?

I menu automatici includono: Succo (1200 mL), Smoothie (800 mL), Purea (400 g), Zuppa (1000 mL), Macinare (100 g) e Sorbetto (400 g). Ogni programma ha una durata e una velocità predefinite ma regolabili.

Come utilizzare la modalità manuale?

Selezionare la modalità manuale, ruotare la manopola per regolare la velocità (da 1 a 10 tacche), quindi premere il pulsante di avvio. È possibile cambiare la velocità durante il funzionamento. La miscelazione si arresta automaticamente dopo circa 9 min 40 s.

Cosa fare se il frullatore si ferma durante l'uso?

Può essere dovuto all'interruttore di protezione. Rimuovere la brocca, ridurre della metà gli ingredienti, capovolgere il corpo motore e premere il pulsante di ripristino. Attendere 10 minuti prima di riutilizzare.

Posso mettere i pezzi in lavastoviglie?

Il tappo, il coperchio, la guarnizione di tenuta del coperchio, la brocca, la guarnizione di tenuta della brocca, il raccogligocce, l'utensile pratico e il supporto base sono lavabili in lavastoviglie. Non mettere il corpo motore, la base della brocca, il blocchetto del ghiaccio.

Qual è la capacità massima del frullatore?

La capacità operativa è di 1800 mL. Per i programmi automatici, rispettare le quantità indicate (es: Succo 1200 mL, Zuppa 1000 mL). Non superare i limiti per evitare traboccamenti.

Come utilizzare il blocchetto del ghiaccio?

Congelare il blocchetto del ghiaccio per almeno 4 ore. Fissarlo intorno alla brocca con le strisce adesive (etichetta verso l'esterno). Posizionare il raccogligocce sul corpo motore per raccogliere l'acqua di condensa.

Il blocco di sicurezza non funziona, cosa fare?

Assicurarsi che la brocca sia installata correttamente sul corpo motore e che il coperchio sia ben chiuso. Non forzare i perni di sicurezza. Se il problema persiste, contattare un centro di assistenza autorizzato Panasonic.

Posso frullare ingredienti caldi?

No, non versare ingredienti a più di 40 °C nella brocca. La zuppa può essere riscaldata durante la miscelazione (fino a 60-90 °C), ma gli ingredienti iniziali devono essere tiepidi o freddi.

Dove trovare i pezzi di ricambio?

I pezzi sono disponibili presso il rivenditore o il servizio post-vendita Panasonic. Riferimenti: guarnizione di tenuta brocca (VE28B2461), guarnizione di tenuta coperchio (VE22B2461K0), blocchetto del ghiaccio (VU03E246).

MANUALE UTENTE MX-ZX1800 PANASONIC

Istruzioni operative

(Uso domestico)

Precauzioni di sicurezza IT3

Informazioni importanti IT11

Nomi delle parti ed istruzioni per l'uso IT12

Blocco di sicurezza IT13

Prima dell'uso - Smontare e rimontare - IT14

Guida ai programmi e alle funzioni dei programmi automatici……IT16

Come usare i programmi automatici IT18

Guida alle quantità e alle funzioni della modalità manuale IT20

Come utilizzare la modalità manuale IT21

Come pulire IT22

Localizzazione dei guasti IT23

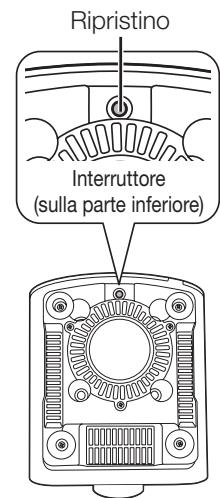

Protezione con interruttore automatico IT25

Parti di ricambio IT25

Specifiche tecniche IT25

La ringraziamo per aver acquistato un prodotto Panasonic.

• Questo prodotto è destinato unicamente all'uso domestico.
• Leggere le istruzioni con attenzione per usare correttamente ed in sicurezza il prodotto.
• Prima di usare il prodotto prestare la massima attenzione a quanto indicato nella sezione "Precauzioni di sicurezza" (Pagina IT3-10).
• Conservare queste istruzioni operative per uso futuro.

Questo simbolo sul prodotto indica "Assicurarsi di leggere il manuale di istruzioni prima dell'uso".

Precauzioni di sicurezza

La invitiamo a seguire le istruzioni.

Seguire le istruzioni che seguono, per evitare incidenti o infortuni all'utente o ad altre persone e danni alla proprietà.

Gli schemi che seguono indicano la gravità del danno che un'operazione errata può causare.

AVVISO:

Indica un potenziale rischio che potrebbe causare gravi lesioni o morte.

ATTENZIONE: Indica un potenziale rischio che potrebbe causare lesioni lievi o danni materiali.

■ I simboli sono classificati e descritti come segue.

Questo simbolo indica il divieto.

Questo significato indica un requisito che è necessario seguire.

AVVISO

Per evitare scosse elettriche, incendi a causa di corti circuiti, ustioni o lesioni gravi.

Non danneggiare il cavo di alimentazione o la spina.

Le seguenti azioni sono severamente proibite: modificare, mettere in contatto o posizionare vicino a sorgenti di calore, piegare, ritorcere, tirare, tendere su spigoli taglienti, appoggiarvi oggetti pesanti, attorcigliare il cavo di alimentazione e spostare il prodotto tirandolo il cavo di alimentazione.

Precauzioni di sicurezza

La invitiamo a seguire le istruzioni.

AVVISO

Non usare il prodotto se il cavo di alimentazione o la spina sono danneggiati o se la spina è mal collegata alla presa elettrica domestica.

→Se il cavo di alimentazione è danneggiato, deve essere sostituito dalla casa produttrice o da un agente autorizzato al servizio oppure da persona analogamente qualificata per evitare pericoli.

Non connettere o sconnettere la spina con le mani umide.

• Assicurarsi sempre che le mani siano asciutte, prima di maneggiare la spina o prima di azionare il prodotto.

Assicurarsi che il voltaggio indicato sulla targa del prodotto sia quello della rete locale.

Evitare anche di collegare altri dispositivi nella stessa presa di rete, per evitare surriscaldamento della stessa. Tuttavia, se sono collegate più spine, assicurare che il wattaggio totale non superi il wattaggio nominale della presa d'alimentazione domestica.

Inserire stabilmente la spina.

(Diversamente possono esserci scosse elettriche ed incendi a causa del calore che può svilupparsi attorno alla spina.)

! AVVISO

• Spolverare regolarmente la spina.

(Polvere e umidità accumulate sulla spina possono causare isolazione insufficiente, che può provocare un incendio.) → Staccare la spina, e pulirla con un panno asciutto.

• Tenere il cavo d'alimentazione lontano dai bambini. Non lasciare che il cavo d'alimentazione sporga dal bordo del tavolo o del banco di lavoro.

Non immergere o spruzzare con acqua l'alloggiamento motore. Non smontare, riparare o modificare questo prodotto. → Consultare il punto di vendita o il centro di assistenza Panasonic. Non permettere a neonati e bambini di giocare con il materiale d'imballaggio. (Ciò può causare soffocamento.) Non impostare erroneamente il programma zuppa. Il contenuto può surriscaldarsi se troppo miscelato. Il surriscaldamento può causare ustioni se non gestito con attenzione.

Precauzioni di sicurezza

La invitiamo a seguire le istruzioni.

AVVISO

• Tenere sempre i bambini lontani dall'apparecchio.
• I bambini non si rendono conto dei pericoli a cui possono andare incontro per l'uso scorretto degli apparecchi.
• Interrompere immediatamente l'uso del prodotto e staccare la spina nel caso inatteso che questo smetta di funzionare correttamente.

(Ciò può causare fumo, incendi, scosse elettriche o bruciature.) Esempi di eventi anomali o guasti

• La spina e il cavo di alimentazione si surriscaldano troppo.
• Il cavo d'alimentazione è danneggiato o l'alimentazione del prodotto è interrotta.
• Il corpo principale è deformato, presenta danni visibili o si surriscalda eccessivamente.
• Si ode un rumore anomalo durante il funzionamento.
• Si avverte un odore sgradevole.
• Vi è un'altra anomalia o un guasto. (Per evitare scosse elettriche o perdite elettriche.) → Scollegare immediatamente il prodotto e consultare il rivenditore o il centro di assistenza Panasonic per l'ispezione o la riparazione.
• Fare attenzione se si mescola del liquido bollente nel frullatore perché potrebbe schizzare dall'apparecchio a causa di improvviso vapore.
• Fare attenzione alla zuppa che diventa calda durante la miscelazione.
• Non lasciare il prodotto incustodito quando sta funzionando.

! AVVISO

! • Questo prodotto non deve essere usato da bambini. Tenere il prodotto ed il cavo di alimentazione lontano dalla portata dei bambini. Questo prodotto può essere utilizzato da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenza, se sono state supervisionate o istruite sull'uso sicuro del prodotto e comprendono i pericoli che ne possono derivare. I bambini non devono giocare con l'apparecchio. (Per evitare bruciature, infortuni o scosse elettriche.)

ATTENZIONE

Per evitare scosse elettriche, fumo, incendi, bruciature, ferite o danni materiali.

Non utilizzare il prodotto per scopi diversi da quelli descritti nel presente manuale di istruzioni.

• Panasonic non si assume alcuna responsabilità se il prodotto viene utilizzato in modo improprio o se le istruzioni non vengono seguite.

Precauzioni di sicurezza

Si prega di seguire le istruzioni.

ATTENZIONE

Non utilizzare il prodotto nei seguenti luoghi.

• Su superfici irregolari, su tappeti o tovaglie, ecc.
• In luoghi dove potrebbe essere spruzzata acqua o vicino a fonti di calore.

(Per evitare scosse elettriche o perdite elettriche.)

• Vicino a vasche da bagno, lavandini o altri contenitori con acqua.

(Per evitare scosse elettriche o perdite elettriche.)

In prossimità di una parete o di un mobile.

(Può causare decolorazione o deformazione.)

Non inserire alcun oggetto nelle fessure. - Specialmente oggetti metallici come spille o fili. Non tenere il prodotto impugnando il cavo di alimentazione. - Non sostituire alcuna parte del prodotto con parti che non siano ricambi originali destinati al presente apparecchio. Non azionare mai il prodotto per più di 9 minuti consecutivi. Interrompere per 10 minuti dopo il funzionamento per 9 minuti. Non introdurre le dita o oggetti quali cucchiai o forchette nella caraffa del frullatore quando l'apparecchio è in funzione. - Sconnettere sempre il prodotto dall'alimentazione quando incustodito o prima di montarlo, smontarlo o pulirlo.

ATTENZIONE

Non lasciare il prodotto incustodito quando sta funzionando. Spegnere l'apparecchio quando non in uso. L'apparecchio può altrimenti surriscaldarsi. Non introdurre ingredienti bollenti (oltre 40°C) all'interno della caraffa del frullatore. Non azionare mai il prodotto senza aver posizionato correttamente il coperchio. Non aprire il coperchio o smontare la caraffa del frullatore durante il funzionamento. Non superare le dosi massime degli ingredienti da introdurre nella caraffa del frullatore. (P. IT16, 20) Non toccare il motore immediatamente dopo l'utilizzo poiché potrebbe essere molto caldo. Non inserire la mano nella caraffa del frullatore quando si estrae la miscela. Aiutarsi con una leccarda o una spatola in gomma per estrarre il composto.

Assicurarsi di tenere saldamente la spina quando la si stacca. Non tirare mai il cavo di alimentazione. - Appoggiare il prodotto su un piano di lavoro piano, stabile, asciutto e pulito.

Precauzioni di sicurezza

La invitiamo a seguire le istruzioni.

ATTENZIONE

• Attenzione a non inciampare o a rimanere impigliati nel cavo di alimentazione durante il funzionamento.
• Spegnere l'apparecchio e scollegarlo dalla corrente prima di cambiare gli accessori o di avvicinarsi alle parti che servono per l'uso.
• Porre particolare attenzione quando si maneggiano le lame estremamente affilate, nello svuotare la caraffa del frullatore e nella pulizia dell'apparecchio.
• Aprire il coperchio o rimuovere la caraffa del frullatore dall'alloggiamento motore quando la lama è totalmente ferma.

Informazioni importanti

• Non posizionare la caraffa del frullatore su nessuna fonte di calore o nel microonde.
• Non lasciar cadere il prodotto per evitare danni allo stesso.
• Non usare il prodotto all'esterno.
• Non avvolgere il cavo di alimentazione attorno all'alloggiamento motore.
• Assicurare il posizionamento di innesto sicuro degli accessori.
• Assicurare la corretta pulizia del prodotto dopo l'uso.
• Non azionare mai il prodotto alla gli ingredienti.
• Non conservare liquidi nella caraffa del frullatore.

- Non utilizzare l'accessorio glacette all'interno della caraffa del frullatore. L'accessorio glacette è da usare unicamente fuori dal frullatore. (P. IT12) Non utilizzarlo se danneggiato. - Non permettere a bambini o animali domestici di giocare con l'accessorio glacette. - Non ingerire il contenuto dell'accessorio glacette. - Non utilizzarlo nel microonde, non lavarlo in lavastoviglie e non esporlo ad acqua troppo calda. - Conservare l'accessorio glacette in luogo freddo o in freezer.

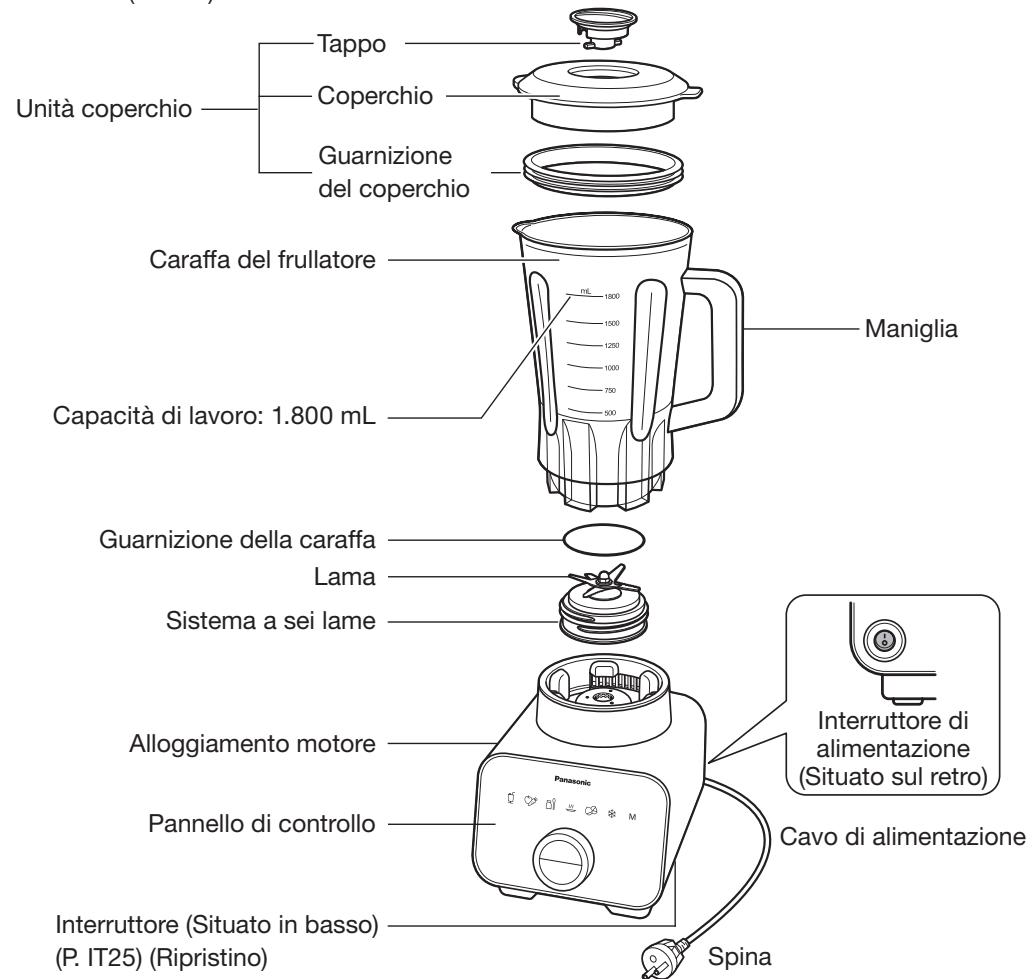

Nomi delle parti ed istruzioni per l'uso

Lavare tutte le parti smontabili prima di usare il prodotto per la prima volta o dopo un periodo di inattività. (P. IT22)

Accessori

Accessorio proteggi lama (Utilizzato per fissare/rimuovere la SYSTEMA a sei lame.)

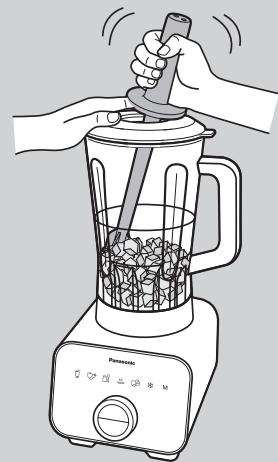

Accessorio Tamper (Utilizzato per mescolare o impastare gli ingredienti. P. IT19)

Accessorio Glacette (Raffreddarlo in freezer per almeno 4 ore) Utilizzare questo accessorio glacette per mantenere fresca la miscela (circa 30 minuti*)

mente si miscela e/o dopo aver mescolato avvolgendolo alla caraffa del frullatore. L'accessorio tamper può bloccare la visuale.

• La durata di isolamento dal freddo può variare a seconda della temperatura della stanza e degli ingredienti.

Sap Succo Zumo	Smoochie Frullati Licudo	Puree Creme e salde Pure	Soep Zuppa Sopa	Maler Macinatura Molidio	Bevoreni Gelati e sorbetti Congelado	M Handmatigna Manual
Stop/Start Stop/Start Para / Inicio	Pulse Pulse Pulse Pulso			Roupagem de bevelhoades jernan berle daLED interne omarieposse
				Sir due indicator limnol LED lampeggio alternados. Leggeria stucio.
				Si di beine LEDs peradone la forma altemata, videi Instruetiones de operazione.

Vaschetta di raccolta: utilizzare la vaschetta di raccolta quando si utilizza l'accessorio ghiaccio per raccogliere le gocce d'acqua.

Icone programmi: posizione salute: fare riferimento alle indicazioni presenti sulle "icone programmi".

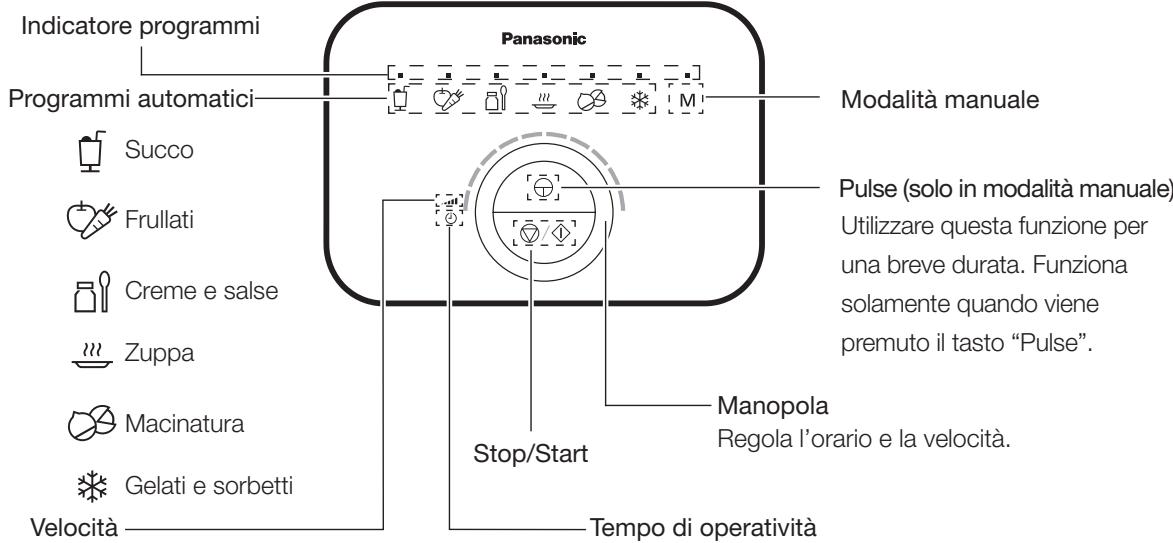

Pannello di controllo

Mostra la velocità di miscelazione attraverso l'uso delle barre quando si funziona in modalità manuale. Ruotare la manopola verso sinistra o destra per regolare rispettivamente una velocità inferiore o superiore prima di premere il pulsante stop/start.

Mostra il tempo di operatività quando si utilizza un programma automatico attraverso l'uso delle barre che diminuiscono fino a completamento. Ruotare la manopola verso sinistra o destra per regolare rispettivamente un tempo di operatività più breve o più lungo prima di premere il pulsante stop/start.

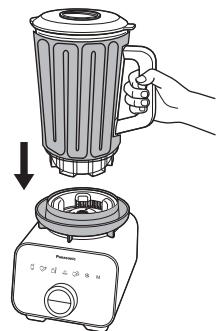

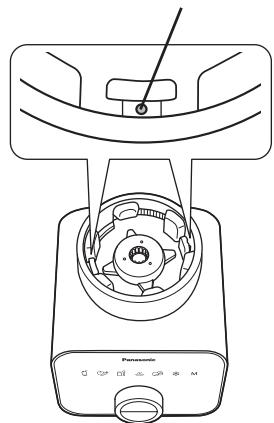

Blocco di sicurezza

Un sistema di blocco di sicurezza è stato progettato per evitare che il motore si avvii quando la caraffa del frullatore non è correttamente fissata o è inclinata durante l'uso.

Non smontare i perni di sicurezza in qualsiasi caso. Ciò potrebbe provocare l'azionamento del motore e rischiare di provocare danni alle persone.

Chiusura di sicurezza

Prima dell'uso - Smontare e rimontare -

Smontare e rimontare la SYSTEMA a sei lame

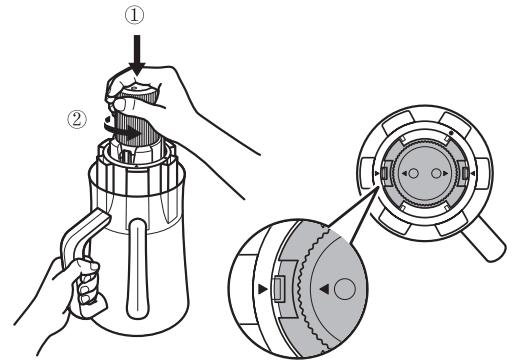

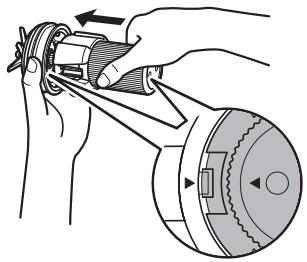

1. Collegare l'accessorio proteggi lama allineando i simboli △ presenti sulla SYSTEMA a sei lame e sull'accessorio proteggi lama. Quindi ruotarlo saldamente in senso antiorario.

Estrarre l'accessorio proteggi lama.

• Non premere sulle linguette presenti sull'accessorio proteggi lama per evitare che il sistema a sei lame cada.

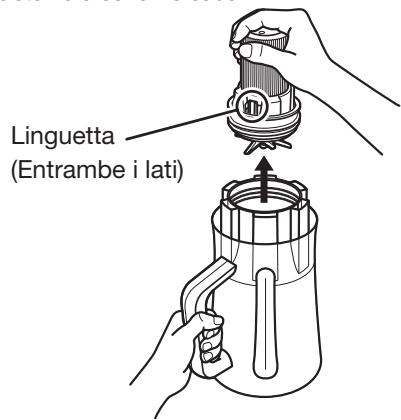

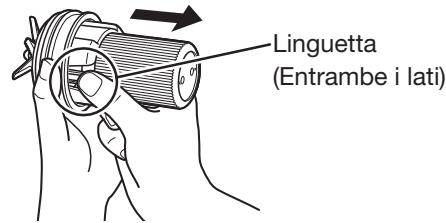

3 Premere sulle linguette presenti sull'accessorio proteggi lama per sganciare la systema a sei lame.

Nota

• Prestare attenzione nel manipolare la systema a sei lame. Le lame sono affilate. Se la guarnizione non è fissata alla caraffa del frullatore e/o la systema a sei lame non è fissata correttamente alla caraffa del frullatore, il liquido potrebbe fuoriuscire.

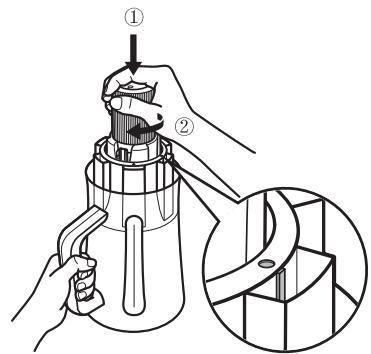

1 Fissare la guarnizione della caraffa nella scanalatura presente sul fondo della caraffa del frullatore. (Un errato fissaggio della guarnizione della caraffa perfettamente nella scanalatura può causare una fuoriuscita dei liquidi.)

2 Fissare l'accessorio proteggi lama allineando il simbolo ▲ presente sulla systema a sei lame e sull'accessorio proteggi lama del contenitore, quindi premere sull'accessorio proteggi lama fino a un clic.

3 Inserire la systema a sei lame nella caraffa del frullatore con l'allineamento, quindi ruotare l'accessorio proteggi lama in senso orario fino a quando si arresta completamente. (Il simbolo "O" presente sulla systema a sei lame sarà allineato con la riga presente sulla caraffa del frullatore.)

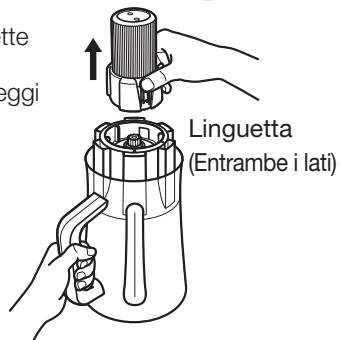

4 Premere le linguette per rimuovere l'accessorio proteggi lama.

Smontare e rimontare l'unità coperchio

1 Sollevare la linguetta per aprire il coperchio.

2 Ruotare il tappo in senso antiorario e sollevarlo per toglierlo.

Nota

• Quando si fa forza per aprire l'unità coperchio, prestare attenzione a non far fuoriuscire il composto liquido. Inoltre, occorre prestare attenzione al vapore che fuoriesce, specialmente quando si miscelano composti liquidi molto caldi.

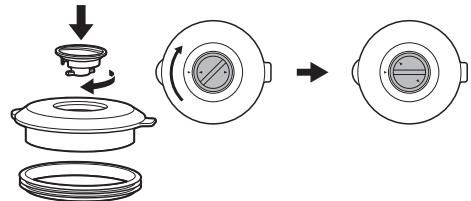

1 Fissare bene la guarnizione del coperchio alla scanalatura del coperchio, allineare il coperchio con il simbolo ∇ presente sul tappo. Quindi ruotare il tappo in senso orario fino a che il simbolo ∇ presente sul coperchio sia allineato bene con la parte del tappo e che si senta un clic. (Se la guarnizione del coperchio non è correttamente fissata, il composto liquido potrebbe fuoriuscire dal coperchio.)

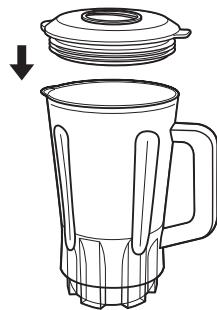

2 Posizionare l'unità coperchio sulla caraffa del frullatore e premere verso il basso.

Nota

Assicurarsi che l'unità coperchio sia fissata bene. Corretto Scorretto

• Quando non si usa l'accessorio tamper, assicurarsi di fissare il tappo durante il funzionamento del frullatore.
• Quando si seleziona il programma "Gelati e sorbetti", inserire l'accessorio tamper dall'apertura del coperchio, invece di fissare il tappo.

Rimontare l'accessorio glacette e la vaschetta di raccolta

Utilizzare la chiusura a strappo dell'accessorio glacette per fissarlo sopra e sotto alla maniglia della caraffa del frullatore con l'etichetta posta verso la parte esterna dell'accessorio glacette.

Posizionare la vaschetta di raccolta sull'alloggiamento motore e spingerla completamente verso il basso.

Nota

Quando si toglie la vaschetta di raccolta, prestare attenzione alla fuoriuscita dell'acqua.

Guida ai programmi e alle funzioni dei programmi automatici

Le selezioni dei programmi automatici prevedono velocità e durate programmate che variano singolarmente e si interrompono automaticamente.

Programma	Quantità(per 4 persone)	Programmi automatici		Moscolate supplementary(Utilizzare la modalità meunale)	Note
		Impostazione iniziale	Tempo di regolazione	Velocità
SuccoSucco con una consistenzasoffice e gustosa.	1.200 mL	3 barre (1 min 30 s)	1-5 barre(Raccomandazione)● Ingredienti morbidi:1 barra● Ingredienti duri:5 barre	Iniziare da 1 baraegraduallymenteaumentare fina a9 barre.
FrullatiPreparare frullati densi conmeno liquido e più succo.	800 mL	3 barre (1 min.)			Quando si mettono gli ingredienti nella caraffa delfrullatore,versare prima i liquidi quandiremitere i riamententiingredienti.Ciopermetteràagliingredienti di mescolarsi in maniera omogenea.
Creme e salsePreparare soffici crème e salseda utilizzare per cucinare.	400 g	3 barre (1 min 10 s)	1-5 barre(Raccomandazione)● Ingredienti con moltoliquido: 1 barra● Ingredienti con pocoliquido: 5 barre	Iniziare da 1 baraegraduallymenteaumentare fina a9 barre.	Utilizzare l'accessori tamper per aiutare a mescolare quando siusano ingredienti a basso contentuto di acqua come ad esempiospinaci bolli, zucca o patate dlodi. Se si aggiunge acqua in piùcon questi ingredienti, è facile realizzare creme e salse.Qualora l'accessori tamper non risca a raggiungere gliingredient,aggiungere più ingredienti.
ZuppaPreparare una cremosa zuppa e riscaldarla fino a 60 - 90 °Ccontemporaneamente.NotafLa temperatura più elevarsiquando si miscelano le zuppe.	1.000 mL	8 barre (7 min 40 s)	Regolare la velocità a seconda della temperature dellazuppa prima di versarile nella caraffa delfrullatore:● Zuppa a 40 °C: 6 bare● Zuppa a 30 °C: 7 bare● Zuppa a 20 °C: 8 bare● Zuppa a 10 °C: 9 bare● Zuppa a 5 °C: 10 bare	Iniziare da 1 baraegraduallymenteaumentare fina a9 barre.	Quando si frullano zuppe, la temperature della caraffa del frullatore aumenta. Prestare attenzione quando si toglie la caraffa del frullatore e si estrae ilcomposto.Gli ingredienti che non sono essere mangiaticrudi quali patate, Piselli, cipolle, carne o pesce,devono essere precotti prima di frullari.Quando si utilizzato ingredienti che contengonoamido quali patate, zucca, Piselli con amido, aveno oriso ridurre l'impostazione oraria di una barra.Assicurarsi che l'impostazione oraria si corretta.Tenere il frullatore sempre in vista quando in uso.
MacinaturaSminuzzare gli ingredienti fino arenderli una finissima polvere.	100 g	2 barre (15 s)	1-3 barre(Raccomandazione)● Ingredienti morbidi:1 barra● Ingredienti duri:3 barre	8 barre contasto pulse(Premere pochevolte)
Gelati e sorbettiPreparare un soffice dessertsolo con frutta congelata.	400 g	3 barre (1 min 35 s)	1-4 barre(Raccomandazione)● Parzialmente scongelato: 1-2 barre● Gelati e sorbetti:3-4 barre	Iniziare da 1 baraegraduallymenteaumentare fina a9 barre.

• Ingredienti duri: Tagliare a dadini inferiori ai 3 cm
• carote
• patate
• zucca, ecc.
• Ingredienti morbidi: Tagliare a dadini di 5 cm ·banane
• pesche
• pomodori, ecc.
• Ortaggi a foglia: tagliare a pezzetti larghi circa 3-5 cm.
• Nocciole: sgusciarle e spellarle.

Nota

Per utilizzare la selezione programma "Gelati e sorbetti", tagliare gli ingredienti in cubetti da 3 cm prima di congelarli.

• Curcuma (in cubetti)
• Bastoncino di tonnetto (in bocconcini)
• Abalone essiccato
• Materiale non alimentare

• Buccia di agrumi: conferiscono un sapore amarognolo. Pannocchie e semi duri: la consistenza non va bene.

Nota

• La struttura e la consistenza degli ingredienti varierà a seconda degli ingredienti e/o della quantità di miscela. Quando si frullano frutti congelati con semi utilizzando il programma Gelati e sorbetti, si potrebbe alterare la struttura del composto.
• Quando occorre, utilizzare l'accessorio tamper: fare riferimento a pagina IT19.
• Per mescolare di nuovo, iniziare da 1 barra e gradualmente aumentare la velocità. (Eccetto per la selezione programma di macinatura.) Regolare il tempo di frullatura controllando lo stato del composto.
• Quando si tenta di impostare un orario non permesso, si udirà un bip sonoro.
• Non aggiungere ingredienti bollenti (superiori ai 40°C) nella caraffa del frullatore.
• Aggiungere prima gli ingredienti leggeri e morbidi.

Come usare i programmi automatici

Preparativo ① Fissare la caraffa del frullatore alla SYSTEMA a sei lame. (P. IT14-15)

(2) Preparare gli ingredienti e metterli nella caraffa del frullatore. (P. IT17)

(Mettere prima i liquidi)

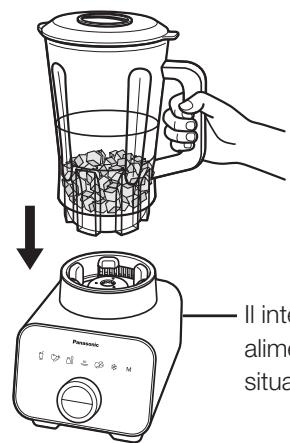

1 Posizionare la caraffa del frullatore sull'alloggiamento motore. Quindi inserire la spina e ruotare l'interruttore di alimentazione.

L'interruttore di alimentazione è situato sul retro.

• Assicurarsi che la SYSTEMA a sei lame e l'unità coperchio siano saldamente fissate. (P. IT14-15) Quando si seleziona il programma "Gelati e sorbetti", inserire l'accessorio tamper dall'apertura del coperchio invece di fissare il tappo.
• Assicurarsi che la caraffa del frullatore sia posizionata correttamente sull'alloggiamento motore, altrimenti i tasti non si attivano.
• Quando si desidera utilizzare l'accessorio glacette, fare riferimento alla pagina IT15 per rimontarlo.

2 Selezionare il programma e premere "◇" per iniziare.

• Premere sull'illustrazione per selezionare un programma.

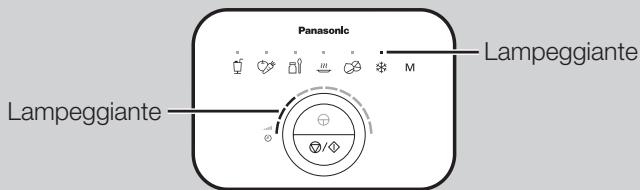

(Figura 1: Pannello di controllo)

quando si seleziona un programma)

(cioè si seleziona Succo.)

Lampeggiante

• Quando non si effettuano azioni per almeno 10 secondi
• dopo aver selezionato un programma, gli indicatori torneranno alla precedente selezione programma. (Figura 1)
• La durata di frullatura è raffigurata dalle barre e diminuirà fino al completamento del processo.
• Se si desidera regolare la durata della frullatura, ruotare la manopola verso sinistra o destra per ridurre o aumentare la durata prima di premere il tasto “\(\widehat{\mathbf{U}}\)”. (P. IT16)
• I programmi automatici si interromperanno automaticamente, ma se si desidera interrompere prima il programma, è sufficiente premere "".
• Quando si desidera utilizzare l'accessorio tamper durante la frullatura, seguire le istruzioni presenti a pagina IT19.

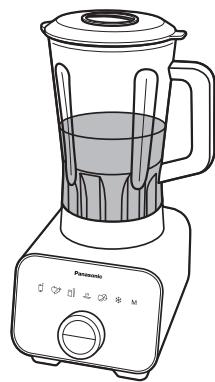

Dopo aver udito un bip sonoro di completamento del programma, attendere fino alla completa interruzione della lama e rimuovere la caraffa del frullatore. Controllare la struttura e la consistenza del composto.

Quando è necessario mescolare ulteriormente, riposizionare la caraffa del frullatore e utilizzare la modalità manuale spiegata a pagina IT21.

• Fare attenzione a eventuali schizzi di liquido quando si apre l'unità coperchio in maniera vigorosa.
• Versare il composto nella caraffa del frullatore o estrarlo con l'aiuto di una spatola di gomma o una leccarda. Non mettere le mani nella caraffa del frullatore.
• Dopo l'utilizzo, spegnere l'interruttore di alimentazione sul retro e togliere la spina.
• Se il frullatore si interrompe a metà programma durante la frullatura, si attiva l'interruttore di protezione. Seguire le istruzioni a pagina IT23 e IT24 per rilasciarlo.

Utilizzare l'accessorio tamper quando gli ingredienti non si mescolano o se si necessita di mescolare gli ingredienti durante la frullatura (ad esempio per frullare parecchi ortaggi a foglia, ingredienti contenenti poco liquido o per selezionare il programma "Gelati e sorbetti").

Premere il pulsante "①". (Ad esempio: quando si seleziona il programma "Gelati e sorbetti").

Aprire il tappo ruotandolo in senso antiorario dopo il completo arresto della lama. - Assicurarsi che il coperchio sia ben chiuso. ③ Inserire l'accessorio tamper attraverso l'apertura del coperchio e premere il pulsante "①". - Non inserire nessun altro utensile. Utilizzare solo l'accessorio tamper fornito. ④ Muovere l'accessorio tamper per spostare e mescolare gli ingredienti. - Se si spinge troppo in basso l'accessorio tamper, si potrebbero non mescolare bene gli ingredienti. Se necessario, muovere l'accessorio tamper sui lati della caraffa del frullatore. - Tenere il coperchio mentre si utilizza l'accessorio tamper.

Nota

• Inserire l'accessorio tamper o aggiungere ingredienti entro 10 secondi dopo aver premuto il pulsante "①". Altrimenti la selezione del programma sarà cancellata.
• Quando si utilizza l'accessorio tamper per premere e tenere abbassati gli ingredienti appiccicosi, quali le banane, è possibile che si attivi l'interruttore di circuito (P. IT25).

Guida alle quantità e alle funzioni della modalità manuale

Ricetta fai-da-te		Quantità (min - max)	Consiglio per frullare
Bevande	Succo	300 - 1.800 mL	① Premere il tasto pulse 3-5 volte quando la velocità è impostata su 8 barre. ② Abbassare la velocità a 5 barre e frullare fino a quando gli ingredienti solidi non sono più visibili. ③ Aumentare gradualmente la velocità a 9 barre e frullare fino a una consistenza morbida.
	Frullati	400 - 1.800 mL
Pasta	Creme e salse	300 - 500 g	Iniziare a frullare con una velocità impostata su 1 barre e aumentare gradualmente a 9 barre sempre controlling il composto frullato. Per gli ingredienti che contengono meno acqua,aggiungere un po' di acqua per facilitare il processo.
	Burro di arachidi	300 - 500 g	① Iniziare a frullare con una velocità impostata su 1 barre e aumentare fino a 9 barre. ② Frullare gradualmente schiacciando gli ingredienti con l'aiuto dell'accessorio tamper fino a ottenere un composto oleoso (circa 30-60 secondi). ③ Ridurre la velocità a 7 barre e frullare fino a ottenere un composto morbido.
Zuppa	Zuppa	250 - 1.000 mL	Iniziare a frullare con una velocità impostata su 1 barre e aumentare gradualmente a 9 barre sempre controlling il composto frullato. Mantenere sempre un occhio sul frullatore quando in uso.
Schiacciare	Nocchiole	50 - 150 g	Premere il tasto pulse un paio di volte per breve durata con una velocità impostata su 8 barre.
	Carote	50 - 100 g	① Tagliare a dadini di 2-3 cm. ② Premere il tasto pulse 2-4 volte quando la velocità è impostata su 8 barre.
	FormaggioParmigiano	50 - 200 g	① Tagliare a dadini di 2-3 cm. ② Premere il tasto pulse 6-15 volte quando la velocità è impostata su 8 barre.
	Cubetti di ghiaccio	100 - 150 g	① Premere il tasto pulse 3-4 volte quando la velocità è impostata su 8 barre. ② Frullare con una velocità impostata a 9 barre per 5-10 secondi.
Semireddo	Gelati e sorbetti	400 - 600 g	① Premere il tasto pulse 2-3 volte quando la velocità è impostata su 8 barre. ② Frullare con una velocità impostata a 1 barra e aumentare gradualmente fino a 9 barre sempre controlling il composto frullato. ③ Ridurre la velocità impostando 7 barre quando gli ingredienti sono schiacciati e frullati fino a ottenere un morbido composto.

Nota

• Quando si frulla per 4 persone o meno, fare riferimento alla tabella sottostante.
• Quando si iniziano a frullare ingredienti duri con una velocità impostata a 1 barra, la lama potrebbe bloccarsi. In questo caso, aumentare la velocità o estrarre gli ingredienti dalla caraffa del frullatore per poi rimetterli dentro.
• La struttura e la consistenza degli ingredienti potrebbe variare a seconda degli ingredienti stessi e/o della quantità del composto.
• Regolare la durata della frullatura e controllare lo stato del composto.
• Quando si frulla frutta congelata con semi, la struttura del composto potrebbe alterarsi.
• Utilizzare l'accessorio tamper quando gli ingredienti non circolano o se si necessita di schiacciarli durante la frullatura (P. IT19).

Come utilizzare la modalità manuale

Preparativo ① Fissare la caraffa del frullatore alla SYSTEMA a sei lame. (P. IT14-15)

(2) Preparare gli ingredienti e metterli nella caraffa del frullatore. (P. IT17) (Aggiungere prima i liquidi) ③ Chiudere l'unità coperchio e posizionare la caraffa del frullatore sull'alloggiamento motore. (P. IT18) ④ Inserire la spina e ruotare l'interruttore di alimentazione.

1 Selezionare la modalità manuale e regolare la velocità ruotando la manopola. Quindi premere il pulsante "1" per iniziare.

(Figura 1: quando selezionare la modalità manuale)

• In assenza di azioni dopo aver selezionato la modalità manuale per 10 secondi, gli indicatori torneranno alla selezione di programma precedente.
• La velocità di frullatura è indicata tramite le barre che si accendono lungo la manopola di rotazione. Fare riferimento alla velocità di frullatura a pagina IT20.
• Quando si necessita l'uso dell'accessorio tamper durante la frullatura, fare riferimento a pagina IT19.
• Quando si desidera modificare la velocità durante la frullatura, ruotare gradualmente la manopola.
• Quando si desidera utilizzare l'accessorio glacette, fare riferimento alla pagina IT15 per il rimontaggio.

2 Premere il pulsante "0" una volta ultimata la frullatura. Rimuovere la caraffa del frullatore dall'alloggiamento motore e controllare lo stato del composto una volta che la lama è completamente ferma.

Il frullatore si interromperà automaticamente per circa 9 minuti e 40 secondi dopo l'avvio della frullatura.

• Estrarre il composto dalla caraffa del frullatore o mescolare con l'aiuto di una spatola di gomma o leccarda. Non mettere le mani nella caraffa del frullatore.
• Dopo l'utilizzo, spegnere l'interruttore di alimentazione situato sul retro e togliere la spina.
• Se il frullatore si interrompe a metà programma durante la frullatura, si attiva l'interruttore di protezione. Seguire le istruzioni a pagina IT23 e IT24 per rilasciarlo.

Con il tuo frullatore potete fare le patate schiacciate!

• Patate: 300 g
• Latte: 60 mL
• Panna liquida: 20 mL - Sale: un pizzico Pepe: un pizzico
• Noce moscata: una grattatina - Burro non salato: 30 g (1) Pelare le patate e tagliarle in cubetti di 3 cm. Mettere le patate tagliate in una padella e salarle, quindi portarle a ebollizione. (2) Quando le patate si saranno ammorbidite, buttare l'acqua calda e schiacciare le patate per eliminare l'acqua in eccesso. (3) Aggiungere il latte, la panna liquida e il burro non salato in un'altra padella e riscaldare il tutto. (4) Inserire gli accessori (2) e (3) nella caraffa del frullatore e aggiungere noce moscata, sale e pepe. Iniziare con la velocità selezionata su 1 barra e aumentare a 6 barre gradualmente per 1 minuto.

Come pulire

Staccare la spina prima della pulizia. ■ Pulire il prodotto prima del primo utilizzo e dopo ogni utilizzo. Attendere che il frullatore si sia raffreddato prima di pulirlo. Rimuovere qualsiasi pezzo rimovibile prima di pulirlo. Il prodotto potrebbe scolorire con il tempo ma ciò non altererà l'utilizzo.

Nota

Non usare benzina, solvente, alcool, candeggina, polvere da lucidatura, spazzole metalliche o spazzole di nylon, per non danneggiare le superfici. - Non lavare l'alloggiamento del motore e la lama a sei lame nella lavastoviglie. - Non pulire il prodotto usando un oggetto appuntito quale uno stuzzicadenti o uno spillo.

Tappo/Coperchio/Guarnizione del coperchio

Lavare con sapone da stoviglie (neutro) ed una spugna soffice.

Poi sciacquare accuratamente con acqua ed asciugare bene.

• Smontare la guarnizione del coperchio.
• Lavastoviglie sicura

Caraffa del frullatore/Guarnizione della caraffa/Vaschetta di raccolta

Lavare con sapone da stoviglie (neutro) ed una spugna soffice. Poi sciacquare accuratamente con acqua ed asciugare bene.

• Prima di procedere alla pulizia, assicurarsi di togliere la guarnizione della caraffa (per evitare di perderla durante la fase di pulitura).
• Lavastoviglie sicura

Sistema a sei lame

Lavare con sapone da stoviglie (neutro) ed una spugna soffice. Poi sciacquare accuratamente con acqua ed asciugare bene.

Nota

Prestare attenzione quando si maneggia il sistema a sei lame. La lama è affilata.

• La lavastoviglie NON è sicura

Accessorio Tamper/Accessorio proteggi lama

Lavare con sapone da stoviglie (neutro) ed una spugna soffice. Poi sciacquare accuratamente con acqua ed asciugare bene.

Smontare/Rimontare l'accessorio tamper facendo riferimento alla figura sottostante.

• Lavastoviglie sicura

Alloggamento motore/Accessorio Glacette

Passare un panno ben strizzato.

Nota

Quando l'accessorio glacette è pulito e asciutto, conservarlo in frigorifero fino al prossimo utilizzo.

• La lavastoviglie NON è sicura

Localizzazione dei guasti

■ Si prega di controllare i seguenti punti prima di chiamare l'assistenza.

Problema

Il dispositivo non si accende.

Non è possibile selezionare un programma automatico.

Nonostante l'apparecchio sia acceso, il frullatore non funziona.

La selezione del programma è stata cancellata. (Tutti gli indicatori del programma lampeggiano.)

La durata sui programmi automatici può essere regolata solo in parte.

Il dispositivo smette di funzionare durante la frullatura.

Causa e azione

• La spina non è inserita nella presa domestica. → Inserire la spina fino in fondo.
• L'interruttore di alimentazione non è acceso. → Accendere l'interruttore di alimentazione situato sul retro. L'interruttore di protezione si è attivato. → Premere il pulsante di ripristino situato sull'alloggiamento motore (P. IT25).

La caraffa del frullatore non è posizionata correttamente. → Riposizionare correttamente la caraffa del frullatore. (P. IT18)

• La selezione della modalità manuale o del programma automatico è stata scelta durante la frullatura. → Selezionare un programma automatico o modalità manuale dopo che si è spento il motore.
• I pulsanti sono stati premuti mentre si indossavano i guanti. → Premere i pulsanti a mano nuda. Il pulsante è stato premuto con la mano bagnata. → Asciugarsi le mani e premere nuovamente il pulsante. Il pulsante non è stato premuto. → Assicurarsi di premere sull'immagine del pulsante.
• La caraffa del frullatore non è posizionata correttamente. → Riposizionare correttamente la caraffa del frullatore. Non è stato selezionato un programma automatico o modalità manuale. → Selezionare un programma automatico o modalità manuale. Gli ingredienti sono bloccati. → Estrarre gli ingredienti dalla caraffa del frullatore e rimetterli dentro.
• Il tasto stop/start non è stato premuto entro 10 secondi dopo aver selezionato il programma. → La selezione del programma si cancella dopo 10 secondi di inattività per evitare il disfunzionamento operativo del motore. Selezionare nuovamente un programma automatico o modalità manuale e premere il pulsante “◇” entro 10 secondi.
• La durata di frullatura massima e minima è impostata per ogni programma e varia. → Regolare la durata per essere all'interno dell'intervallo di ogni singolo programma selezionato. (P. IT16)

L'interruttore di protezione è attivato.

• Troppi ingredienti
• Si stanno frullando ingredienti troppo duri.
• Rumorosità acustica o vibrazioni anormali → Sbloccare l'interruttore di protezione. (P. IT25) Gli ingredienti utilizzati sono troppo collosi → Aggiungere del liquido. Il tempo massimo di operatività (circa 9 minuti e 40 secondi) è stato superato. → Spegnere l'interruttore di alimentazione e riprovare dopo 10 minuti di pausa. Il blocco di sicurezza è stato attivato poiché la caraffa del frullatore era inclinata o si utilizzava l'accessorio tamper. → Riavviare e tenere il coperchio quando si utilizza l'accessorio tamper.

Localizzazione dei guasti

■ Si prega di controllare i seguenti punti prima di chiamare l'assistenza.

Problema

Causa e azione

Il composto all'interno della caraffa del frullatore fuoriesce.

• La SYSTEMA a sei lame non è ben fissata. → Fissare bene la SYSTEMA a sei lame sulla caraffa del frullatore. (P. IT14) • La guarnizione del coperchio o la caraffa del frullatore non sono fissati correttamente. → Fissare correttamente la guarnizione. (P. IT14) • La guarnizione del coperchio o la caraffa del frullatore sono danneggiati. → Sostituire la guarnizione. (P. IT25)

Presenza di rumore o vibrazione anormale.

• Troppi ingredienti nella caraffa del frullatore. → Interrompere l'apparecchio e ridurre gli ingredienti. • La SYSTEMA a sei lame non è ben fissata. → Fissare bene la SYSTEMA a sei lame sulla caraffa del frullatore. (P. IT14)

La lama gira.

• Troppi cubetti di ghiaccio o frutta congelata. → Spegnere l'apparecchio e quando la lama è completamente ferma, inserire l'accessorio tamper per mescolare. (P. IT19) La quantità di liquido è troppo bassa. → Aggiungere del liquido.

La struttura e la consistenza del composto non sono ottimali.

• Quando si frullano quantità per più di 4 persone o meno, la struttura e la consistenza possono non essere ottimali utilizzando i programmi automatici. → Provare a utilizzare la modalità manuale. (P. IT20-21)

Gli indicatori lampeggiano in maniera alternata.

• Si tratta di un disfunzionamento. Contattare un centro assistenza Panasonic per effettuare controllo e riparazione.

Gli indicatori e lampeggiano in maniera alternata.

• La protezione da sovraccarico si è attivata.
• Troppi ingredienti
• Utilizzare ingredienti solidi
• La velocità selezionata è troppo bassa per gli ingredienti. Spegnere l'apparecchio e attendere 10 minuti prima di riutilizzarlo.
• Possibilità di non funzionamento se riacceso subito. Quando si riutilizza l'apparecchio, fare in modo che la lama possa ruotare liberamente riducendo il quantitativo di ingredienti o aumentando la velocità.

L'apparecchio si interrompe durante la frullatura e il pulsante e il pulsante M lampeggiano in maniera alternata.

• Indica che la temperatura del motore si sta surriscaldando. Interrompere l'uso dell'apparecchio e attendere fino a quando la temperatura scende. (Quando l'apparecchio è in modalità standby come da Figura 1 in IT18, significa che la temperatura è tornata normale.)

L'apparecchio si interrompe durante la frullatura e i pulsanti e M lampeggiano in maniera alternata.

Protezione con interruttore automatico

In caso di sovraccarico, l'interruttore di protezione si attiverà e il frullatore smetterà di funzionare. Per disattivare la protezione si possono seguire questi passaggi.

1. Rimuovere la caraffa del frullatore dall'alloggiamento motore e ridurre gli ingredienti di almeno la metà della capacità del contenitore.
2. Capovolgere l'alloggiamento motore e premere il pulsante di ripristino posizionato sotto l'apparecchio.
3. Riposizionare la caraffa del frullatore e dopo aver impostato un programma automatico o modalità manuale, premere il pulsante “◇” per continuare a frullare.

Parti di ricambio

Le parti di ricambio sono disponibili presso il Centro Assistenza.

Nome elemento	Parte numero
Guarnizione della caraffa	VE28B2461
Guarnizione del coperchio	VE22B2461K0
Accessorio Glacette	VU03E246

Specifiche tecniche

	MX-ZX1800
Alimentazione elettrica	230 - 240 V ~ 50 Hz
Consumo elettrico	1.200 - 1.300 W
Controllo velocità	Controllo velocità 10
Funzionamento nominale	Attività continua (Ripetere il ciclo di 9 min ON quando 10 min OFF)
Capacità di lavoro	1.800 mL
Dimensioni (W × D × H) (circa)	22,8 × 24,0 × 44,7 cm
Peso (circa)	6,1 kg
Lunghezza del cavo d'alimentazione (circa)	1,9 m
Emissioni di rumore aereo	91 (dB (A) rif. 1pW)

Smaltimento di vecchie apparecchiature

Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento

Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.

Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.

Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente.

Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune. Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.

Memo
