PANDUAN PENGGUNA B85M Pro4 ASROCK
Terima kasih telah membeli motherboard ASRock B85M Pro4, yakni motherboard andal yang diproduksi di bawah kendali mutu ketat yang sejalan dengan ASRock. Motherboard ini memberikan performa luar biasa dengan desain canggih yang meneguhkan komitmen ASRock terhadap kualitas dan ketahanan.
Karena spesifikasi motherboard dan perangkat lunak BIOS dapat di-update, makasi dokumentasi ini akan berubah sewaku-tu-waktu tanpa pemberitahuan sebelumnya. Jika terdapat perubahan pada dokumentasi ini, makasiarto dengan tersedia di situs web ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis kerkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan Daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com.
1.1 Isi Kemasan
Motherboard ASRock B85M Pro4 (Bentuk dan Ukuran Micro ATX)
Panduan Ringkas ASRock B85M Pro4
CD Dukungan ASRock B85M Pro4
2xKabel Data SATA (Serial ATA) (Opsional)
1x Pelinding Panel I/O
1.2 Spesifikasi
| Platform | • Bentuk dan Ukuran Micro ATX
• Desain Kapasitor Solid |
| CPU | • Mendukung Intel® Core™ i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150
• Desain Digi Power
• Desain 4 Fase Daya
• Mendukung Teknologi Intel® Turbo Boost 2.0 |
| Chipset | • Intel® B85
• Mendukung Intel® Small Business Advantage 2.0 |
| Memori | • Teknologi Memori DDR3 Kanal Ganda
• 4 x Slot DDR3 DIMM
• Mendukung DDR3 1600/1333/1066 non-ECC, memori tanpa buffer
• Kapasitas maksimum memori systemd: 32GB (lihat PERHATIAN)
• Mendukung Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Slot Ekspansi | • 1 x Slot PCI Express 3.0 x16 (PCIE1: x16 mode)
• 1 x Slot PCI Express 2.0 x16 (PCIE2: x4 mode)
• 2 x Slot PCI
• Mendukung AMD Quad CrossFire™ dan CrossFire™ |
| Grafis | • Intel® HD Graphics Built-in Visuals dan output VGA dapat didukung dengan prosesor yang terintegrasi GPU.
• Mendukung Intel® HD Graphics Built-in Visuals: Intel® Quick Sync Video dengan AVC, MVC (S3D), dan MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Teknologi Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Memori bersama maksimum 1792MB
• Tiga pilih output VGA: D-Sub, DVI-D, dan HDMI |
| Audio | ·Mendukung HD 7.1 CH dengan Perlindungan Konten (Realtek ALC892 Audio Codec)
·Mendukung audio Blu-ray premium |
| LAN | ·Gigabit LAN 10/100/1000 Mb/s
·Giga PHY Intel® I217V
·Mendukung Teknologi Intel® Remote Wake
·Mendukung Wake-On-LAN
·Mendukung Energy Efficient Ethernet 802.3az
·Mendukung PXE |
| Panel I/O Belakang | ·1 x Port Keyboard PS/2
·1 x Port D-Sub
·1 x Port DVI-D
·1 x Port HDMI
·1 x Port SPDIF Out Optik
·4 x Port USB 2.0
·2 x Port USB 3.0
·1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED)
·Soket Audio HD: Speaker Belakang/Tengah/Bas/Saluran masuk/Speaker Depan/Mikrofon |
Penyimpanan
- 4 × Konektor SATA3 6,0 Gb/s, mendukung fungsi NCQ, AHCI, dan "Hot Plug"
- 2 x Konektor SATA2 3,0 Gb/s, mendukung fungsi NCQ, AHCI, dan "Hot Plug"
Konektor
1xHeaderIR
1xHeader port Cetak
1xHeader port COM
1xHeader Intrusi Chassis
1xHeaderTPM
2xKonektor kipas CPU (1 x 4-pin, 1 x 3-pin)
2xKonektor kipas chassis (1 x 4-pin, 1 x 3-pin)
1 x Konektor kipas daya (3-pin)
1 x Konektor daya ATX 24 pin
1xKonektor daya 12V8 pin
1 x Konektor audio panel depan
1 x Konektor SPDIF Out
2xHeaderUSB2.0(mendukung4portUSB2.0)
1xHeaderUSB3.0(mendukung2portUSB3.0)
Fitur BIOS
- 64Mb AMI UEFI Legal BIOS dengan dukungan GUI Multibahasa
ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan
Dukugan SMBIOS 2.3.1
- Multipengatur Tegangan CPU, DRAM, PCH 1,05V, PCH 1,5V
Dukungan CD
- Driver, Utilitas, Perangkat Lunak AntiVirus (Versi Uji Coba), CyberLink MediaEspresso 6.5 Uji Coba, Google Chrome Browser dan Toolbar, Start8
Perangkat

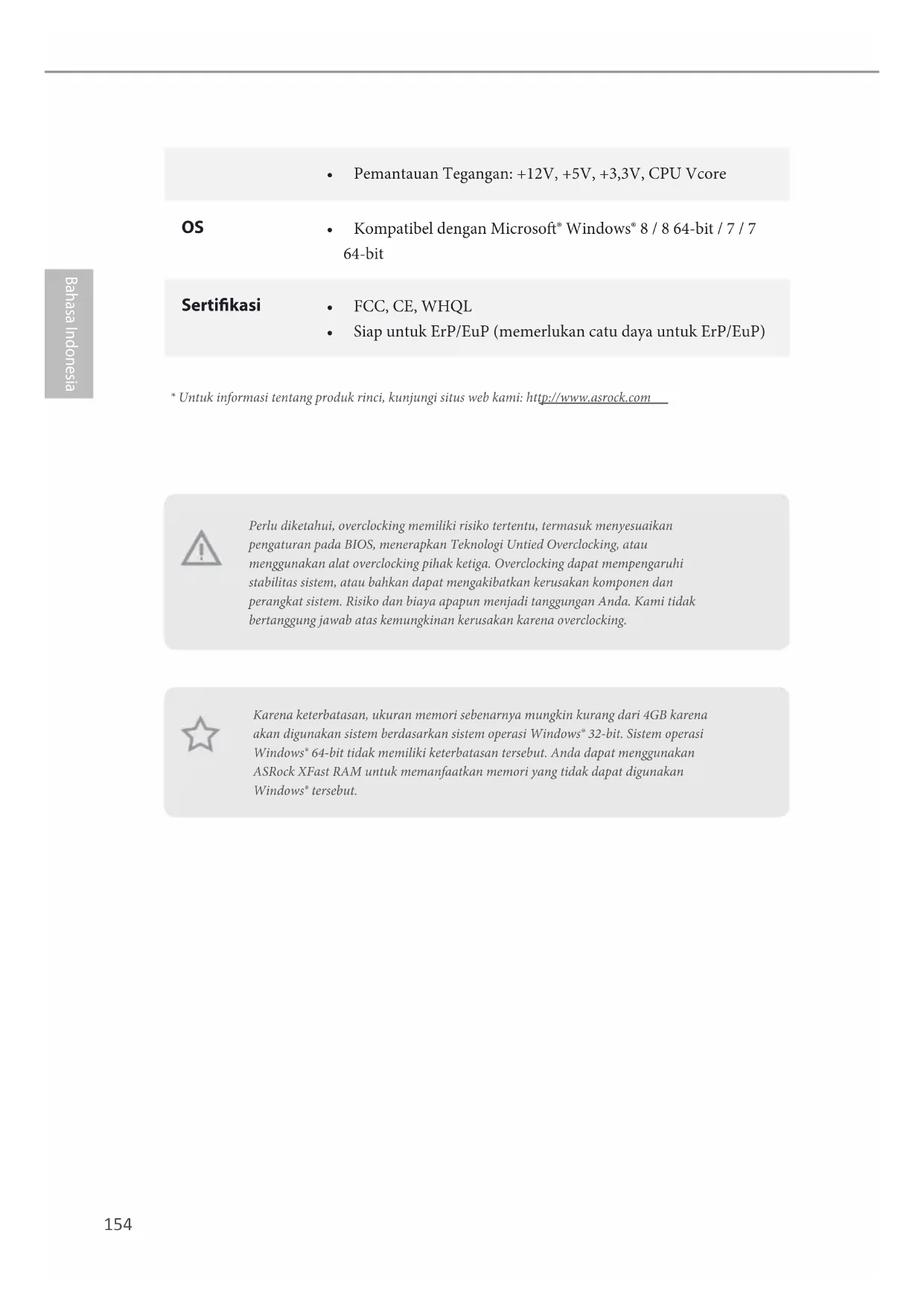

FCC,CE,WHQL
- Siap untuk ErP/EuP (memerlukan catu daya untuk ErP/EuP)
- Untuk informasi tersebut produit rinci, kunjungsitius web kami: http://www.asrock.com
Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, mencapkan Teknologi Untied Overclocking, ata menjungakan alat overclocking pihak ketiga. Overclocking dapat mendpengaruhi stabilitasystem, ata bahkan dapat menjungibatkan kerusakan komponen dan perangkat system. Risiko dan biaya apapun menjadi tanggungan Anda. Kami tidak bertanggung jawab atas pemungkan kerusakan karena overclocking.
Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan systemd berdasarkan systemd operasi Windows 32-bit. Sistem operasi Windows 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menc gunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows* tersebut.
1.3 Kon 日 gurasi Jumper
Gambar mencunjukkan cara menjungfigurasi jumper. Bila penutup jumper dileetakkan pada pin,.make jumper akan "Pendek".Jika tidak ada penutup jumper yang dileetakkan pada pin,maka jumper akan "Terbuka".Gambar menuunjukkan jumper 3-pin,yakni pin1 dan pin2 menjadi "Pendek" bila penutup jumper dileetakkan pada 2 pin tersebut.
Short
Open
(lihat hal. 1, No. 22)
Clear CMOSDefault
CLRCMOS1 memungkikan Anda mengosongkan data di CMOS. Untuk mengosongkan dan mencatur ulang parameter systemd ke konfigurasi default, matikan komputer, lalu lepas kabel daya dari catu daya. Setelah mencunggu selema 15 detik, gunakan penutup jumper untuk memendekkan pin2 dan pin3 pada CLRCMOS1 selema 5 detik. Namun, jangan kosongkan CMOS tersebut setelah Anda meng-update BIOS. Jika Anda harus mengosongkan CMOS tersebut sebelum siemens meng-update BIOS, boot up dulu systemd, lalu matikan sebelum melakukan tindakan clear-Cmos. Perhatikan bahwa sandi, tanggal, waktu, dan profil default pengguna akan dikosongkan oleh jika baterai CMOS dikeluarkan.
Jika Anda mengosongkan CMOS,.make rangka terbuka masyarakat dan terdeteksi. Atur pilih "Clear Status"BIOS untuk mengosongkan data status intrusi chassis sebelumnya.
Sambungkan switch daya,
atur ulang indicator status
sistem dan switch daya
pada chassis ke header
tersebut berdasarkan
penetapan pin di bawah
ini. Perhatikan pin positif
dan negatif sebelum
menyambungkan kabel.
PWRBTN (Switch Daya): Sambungkan ke switch daya pada panel depan chassis. Anda dapat menc konfigurasi cara mematikan sistem tersebutakan switch daya.
RESET (Switch Atur Ulang): Sambungkan switch atur ulang pada panel depan chassis. Tekan switch atur ulang untuk mengatur ulang komputer jika komputer tidak merespons dan gagal melakukan pengaktifan ulang normal.
PLED (LED Daya Sistem): Sambungkan ke indicator status daya pada panel depan chassis. LED akan menjal bila system sedang beroperasi. LED akan terus berkedip bila system dalam kondisi tidur S1/S3. LED akan mati bila system dalam kondisi tidur S4 oleh mati (S5).
HDLED (LED Aktivitas Hard Drive): Sambungkan ke LED aktivitas hard drive pada panel depan chassis. LED akan menuyang bila hard drive sedang membaca kepada menulis data.
Desain panel depan dapat berbebda menurut chassis. Modul panel depan biasanya terdiri atas switch daya, switch atur ulang, LED daya, LED aktivitas hard drive, speaker,Dll. Bila说我yangkulan modul panel depan chassis ke header, pastikan penetapan kabel dan pin disesuaikan dengan benar.
| Konektor Serial ATA2
(SATA_4_5:
lihat hal. 1, No. 9) | SATA_4_5 SATA_0_1 SATA_2_3 | Kedua konektor SATA2
ini mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data tingga 3,0 Gb/s. |
| Konektor Serial ATA3
(SATA_0_1:
lihat hal. 1, No. 11)
(SATA_2_3:
lihat hal. 1, No. 10) | | Keempat konektor SATA3
ini mendukung kabel data
SATA untuk perangkat
penyimpanan internal
dengan kecepatan transfer
data tingga 6,0 Gb/s. |
| Header USB 2.0
(USB6_7_9-pin)
(lihat hal. 1, No. 17)
(USB8_9_9-pin)
(lihat hal. 1, No. 16) | USB_PWR
P+GND
DUMMY
1
P+GND
USB_PWR | Selain empat port USB
2.0 pada panel I/O,
terdapat dual header pada
motherboard ini. Masing-
masing header USB 2.0
dapat mendukung dual
port. |
| Header USB 3.0
(USB10_11 19-pin)
(lihat hal. 1, No. 8) | Vbus
Inta_PA_SSRX
Inta_PA_SSRX+ GND
GND
Inta_PA_SSTX
Inta_PA_SSTA
Inta_PA_STX+ GND
GND
Inta_PA_PB_D
Inta_PA_D- Inta_PA_D+ GND
GND
Inta_PA_D+ Dummies | Selain dual port USB
3.0 pada panel I/O,
terdapat situ header pada
motherboard ini. Masing-
masing header USB 3.0
dapat mendukung dual
port. |
| Header Audio Panel
Depan
(HD=AUDIO1 9-pin)
(lihat hal. 1, No. 23) | GND
PRESENCE#
MIC_RET
OUT_RET
OUT2_L
L SFUSE
OUT2_R
MIC2_L | Header ini untuk
menyambungkan
perangkat audio ke panel
audio depan. |
- Audio Definis Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar. Ikuti petunjuk dalam panduan pengguna ini dan panduan pengguna chassis untuk menginstalSYSTEM.
- Jika Andaethingan panel audio AC'97, pasang ke header audio panel depan情况进行 melakukan langkah-langkah di bawah ini:
A. Sambungkan Mic_IN (MIC) ke MIC2_L
B. Sambungkan Audio_R (RIN) ke OUT2_R dan Audio_L (LIN) ke OUT2_L.
C. Sambungkan Ground (GND) ke Ground (GND).
D. MIC_RET dan OUT_RETnya untuk panel audio HD. Anda tidak perlu menuyangkannya untuk panel audio AC'97.
E. Untuk mengaktifkan mikrofon depan, buka tab "FrontMic" pada Panel kontrol Realtek, lalu sesuaikan "Volume Perekaman".
| Header Speaker Chassis
(SPEAKER1 4-pin)
(lihat hal. 1, No. 13) | DUMMY SPEAKER
1 DUMMY
+5V DUMMY | Sambungkan speaker
chassis ke header ini. |
| Konektor SPDIF Out
(SPDIF_OUT1 2-pin)
(lihat hal. 1, No. 24) | GNC
SPDIFOUT | Sambungkan konektor
SPDIF_OUT kartu VGA
HDMI ke header ini
menggunakan kabel. |
| Konektor Kipas Chassis
dan Daya
(CHA_FAN1 4-pin)
(lihat hal. 1, No. 15) | CHA_FAN_SPEED
GND
+12V
FAN_SPEED_CONTROL | Sambungkan kabel kipas
ke konektor kipas, lalu
cocokkan kabel hitam
dengan pin ground. |
| (CHA_FAN2 3-pin)
(lihat hal. 1, No. 25) | GND
+12V
CHA_FAN_speed | |
| (PWR_FAN1 3-pin)
(lihat hal. 1, No. 1) | +12V
GND | PWR_FAN_SPEED | |
Konektor Kipas CPU (CPU_FAN1 4-pin) (lihat hal. 1, No. 3)
(CPU_FAN2 3-pin) (lihat hal. 1, No. 2)
Motherboard ini memberikan konektor kipas CPU 4-Pin (Kipas Hening). Jika Anda berencana untuk menuyangkungan kipas CPU 3-Pin, sambungkan ke Pin 1-3.
Konektor Daya ATX (ATXPWR1 24-pin) (lihat hal. 1, No. 7)
Motherboard ini memberikan konektor daya ATX 24-pin. Untuk menc gunakan catu daya ATX 20-pin, pasang bersama Pin 1 dan Pin 13.
Konektor Daya ATX 12V (ATX12V1 8-pin) (lihat hal. 1, No. 4)
Motherboard ini memberikan konektor daya ATX 12V 8-pin. Untuk menc gunakan catu daya ATX 4-pin, pasang bersama Pin 1 dan Pin 5.
Header Modul
Inframerah
(IR1 5-pin)
(lihat hal. 1, No. 14)
Header ini mendukung modul transmisinirnkabel opsional dan menerima modul inframerah.
Header Port Seri (COM1 9-pin) (lihat hal. 1, No. 21)
Header COM1 ini
mendukung modul port
seri.
Header Intrusi Chassis (CI1 2-pin) (lihat hal. 1, No. 19)
Motherboard ini
mendukung fitur deteksi
CASE OPEN yang
mendeteksi jika dalam
chassis telah dilepas. Fitur ini memerlukan chassis
dengan desain deteksi
intrusi chassis.
Header TPM (TPMS1 17-pin) (lihat hal. 1, No. 18)
Konektor ini mendukung系統 TPM (Trusted Platform Module), yang dapat menujimpan kode kunci,sertifikat digital, sandi,dan data secara aman. Sistem TPM juga membrantu mencakatkan keamanan jaringan, melindungi identitas digital,dan memastikan integritas platform.

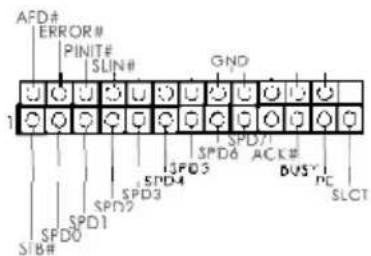

Header Port Cetak (LPT1 25-pin) (lihat hal. 1, No. 20)
Ini sudah interfacenuk kabel port cetak yang memungkinkansambungan perangkat printer secara nyaman.
