사용 설명서 B85M Pro4 ASROCK

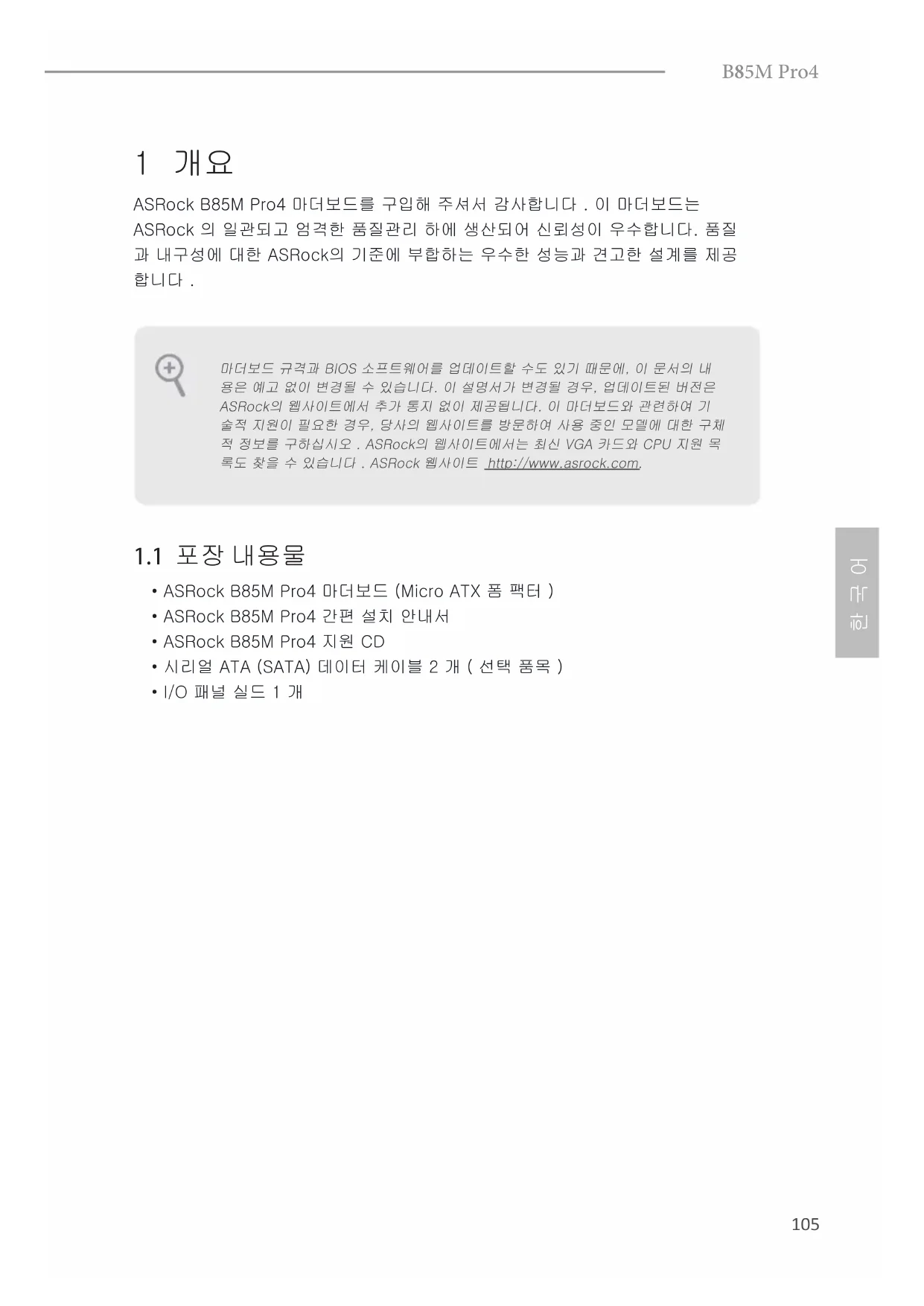

1 개요 ASRock B85M Pro4 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수합니다. 품질 과 내구성에 대한 ASRock의 기준에 부합하는 우수한 성능과 견고한 설계를 제공

• ASRock B85M Pro4 마더보드 (Micro ATX 폼 팩터 )

• ASRock B85M Pro4 간편 설치 안내서

• ASRock B85M Pro4 지원 CD

• 시리얼 ATA (SATA) 데이터 케이블 2 개 ( 선택 품목 )

• I/O 패널 실드 1 개 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에, 이 문서의 내용은 예고 없이 변경될 수 있습니다. 이 설명서가 변경될 경우, 업데이트된 버전은 ASRock의 웹사이트에서 추가 통지 없이 제공됩니다. 이 마더보드와 관련하여 기술적 지원이 필요한 경우, 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체적 정보를 구하십시오 . ASRock의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.106

• LGA1150 패키지로 제공되는 4 세대 Intel

Turbo Boost 2.0 기술 지원

• DDR3 1600/1333/1066 비 -ECC, 비버퍼링 메모리 지원

• 시스템 메모리 최대 용량 : 32GB

• PCI Express 3.0 x16 슬롯 1 개 (PCIE1: x16 모드 )

• PCI Express 2.0 x16 슬롯 1 개 (PCIE2: x4 모드 )

HD 그래픽스 빌트 - 인 비주얼과 VGA 출력은 GPU

통합 프로세서로만 지원할 수 있습니다 .

HD 그래픽스 빌트 - 인 비주얼 지원 : AVC, MVC

(S3D) 및 MPEG-2 풀 HW Encode1 지원 Intel

클리어 비디오 HD 기술 , Intel

• VGA 출력 옵션 세 개 : D-Sub, DVI-D 및 HDMIB85M Pro4

• HDMI 기술 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz)

• Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 )

• DVI-D 및 HDMI 포트를 이용한 HDCP 기능 지원

• DVI-D 및 HDMI 포트를 이용한 Full HD 1080p Blu-ray (BD)

• 콘텐츠 보호를 이용한 7.1 CH HD 오디오 지원 (Realtek ALC892 오디오 코덱 )

• 프리미엄 Blu-ray 오디오 지원 LAN

• LED 장착 RJ-45 LAN 포트 1개(ACT/LINK LED 및 SPEED LED)

• HD 오디오 잭: 후면 스피커 / 중앙 / 베이스 / 라인 입력 / 전 면 스피커 / 마이크108

• SATA3 6.0 Gb/s 커넥터 4 개 , NCQ, AHCI 및 “핫 플러그”

• SATA2 3.0 Gb/s 커넥터 2 개 , NCQ, AHCI 및 “핫 플러그”

• CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• 섀시 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 )

• USB 2.0 헤더 2 개 (USB 2.0 포트 4 개 지원 )

• USB 3.0 헤더 1 개 (USB 3.0 포트 2 개 지원 ) BIOS 기능

• 다국어 GUI 지원을 제공하는 64Mb AMI UEFI 적합형 BIOS

• ACPI 1.1 준수 웨이크 업 이벤트

• CPU, DRAM, PCH 1.05V, PCH 1.5V 전압 다중 조정 지원 CD

• 드라이버 , 유틸리티 , 백신 소프트웨어 ( 시험판 ), CyberLink MediaEspresso 6.5 시험판 , Google Chrome 브라우저 및 툴 바 , Start8

• CPU/ 섀시 저소음 팬 (CPU 온도에 의한 섀시 팬 속도 자동

8 / 8 64 비트 / 7 / 7 64 비트 호

• ErP/EuP 사용 가능(ErP/EuP 사용 가능 전원공급장치 필요) BIOS 설정을 조정하거나 Untied Overclocking Technology를 적용하거나 타업체의 오버클로킹 도구를 사용하는 것을 포함하는 오버클로킹에는 어느 정도의 위험이 따른다는 것을 유념하십시오. 오버클로킹은 시스템 안정성에 영향을 주거나 심지 어 시스템의 구성 요소와 장치에 손상을 입힐 수도 있습니다. 오버클로킹은 사용자 스스로 위험과 비용을 감수하고 해야 합니다. 당사는 오버클로킹에 의해 발생할 수 있는 손상에 대해서 책임이 없습니다 .

• 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오: http://www.asrock.com 제한 때문에 실제 메모리 크기는 Windows

32 비트 운영체제 하의 시스템 사 용을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows

64 비 트 운영체제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows

가 사용할 수 없는 메모리를 이용할 수 있습니다 .110

그림은 점퍼를 어떻게 설정하는지 보여줍니다. 점퍼 캡을 핀에 씌우면 점퍼가 “단 락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼 (CLRCMOS1) (1 페이지 , 22 번 항목 참

CLRCMOS1 을 사용하여 CMOS 에 저장된 데이터를 지울 수 있습니다 . 시스 템 파라미터를 지우고 기본 설정으로 초기화하려면 컴퓨터를 끄고 전원 코 드를 전원공급장치에서 빼십시오 . 15 초 동안 기다린 후 점퍼 캡을 사용하여 CLRCMOS1의 핀 2와 핀 3을 5초 동안 단락시키십시오. 그러나 BIOS 업데이

트 직후에는 CMOS 를 삭제하지 마십시오. BIOS 업데이트를 완료한 직후 CMOS

를 지워야 할 경우, 우선 시스템을 부팅한 후 바이오스 업데이트를 종료한 다음 CMOS 지우기 작업을 해야 합니다. CMOS 배터리를 제거할 경우에만 암호, 날 짜 , 시간 , 사용자 기본 프로파일이 지워집니다 . Clear CMOS기본값 CMOS 를 지울 경우 케이스 열림이 감지될 수도 있습니다 . BIOS 옵션 “Clear Status(상태 지우기)”를 조절하여 이전의 섀시 침입 상태에 대한 기록을 지우십시 오 .B85M Pro4

(9 핀 PANEL1) (1페이지, 12번 항목 참조) 섀시의 전원 스위치 , 리 셋 스위치 , 시스템 상태 표시등을 아래의 핀 할 당에 따라 이 헤더에 연 결합니다 . 케이블을 연 결하기 전에 양극 핀과 음극 핀을 기록합니다 . PWRBTN( 전원 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다. 전원 스위치를 이용해 시스템을 끄는 방법을 구성할 수 있습니다 . RESET( 리셋 스위치 ): 섀시 전면 패널의 전원 스위치에 연결합니다. 컴퓨터가 정지하고 정상적 재시작을 수행하지 못할 경우 리셋 스위치를 눌러 컴퓨터를 재시작합니다 . PLED( 시스템 전원 LED): 섀시 전면 패널의 전원 상태 표시등에 연결합니다. 시스템이 작동하고 있을 때는

LED가 켜져 있습니다. 시스템이 S1/S3 대기 상태에 있을 때는 LED가 계속 깜박입

니다. 시스템이 S4 대기 상태 또는 전원 꺼짐(S5) 상태에 있을 때는 LED가 꺼져 있

HDLED( 하드 드라이브 동작 LED): 섀시 전면 패널의 하드 드라이브 동작 LED에 연결합니다. 하드 드라이브가 데이 터를 읽거나 쓰고 있을 때 LED 가 켜져 있습니다 . 전면 패널 디자인은 섀시별로 다를 수 있습니다. 전면 패널 모듈은 주로 전원 스위 치, 리셋 스위치, 전원 LED, 하드 드라이브 동작 LED, 스피커 등으로 구성되어 있 습니다. 섀시 전면 패널 모듈을 이 헤더에 연결할 때 와이어 할당과 핀 할당이 정확 히 일치하는지 확인합니다 . 온보드 헤더와 커넥터는 점퍼가 아닙니다. 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 .112

시리얼 ATA2 커넥터 (SATA_4_5: (1페이지, 9 번 항목 참조 ) 이들 두 개의 SATA2 커 넥터는 최대 3.0 Gb/s 데 이터 전송 속도를 제공 하는 내부 저장 장치용 SATA 데이터 케이블을

시리얼 ATA3 커넥터 (SATA_0_1: 1페이지, 11번 항목 참조) (SATA_2_3: (1페이지, 10번 항목 참조) 이들 네 개의 SATA3 커 넥터는 최대 6.0 Gb/s 데 이터 전송 속도를 제공 하는 내부 저장 장치용 SATA 데이터 케이블을

USB 2.0 헤더 (9 핀 USB6_7) (1페이지, 17번 항목 참조) (9 핀 USB8_9) (1페이지, 16번 항목 참조)

트 네 개가 탑재되어 있 을 뿐 아니라 마더보드 에 헤더 두 개가 탑재되 어 있습니다. 각 USB 2.0 헤더는 포트 두 개를 지 원할 수 있습니다 . USB 3.0 헤더 (19 핀 USB10_11) (1페이지, 8 번 항목 참조 )

두 개가 탑재되어 있을 뿐 아니라 마더보드에 헤더 한 개가 탑재되어 있습니다. 각 USB 3.0 헤 더는 포트 두 개를 지원

전면 패널 오디오 헤더 (9 핀 HD_AUDIO1) (1페이지, 23번 항목 참조) 이 헤더는 오디오 장치 를 전면 오디오 패널에 연결하는 데 사용됩니

(4 핀 SPEAKER1) (1페이지, 13번 항목 참조) 섀시 스피커를 이 헤더

SPDIF 출력 커넥터 (2 핀 SPDIF_OUT1) (1페이지, 24번 항목 참조) HDMI VGA 카드의 SPDIF_OUT 커넥터를 케이블로 이 헤더에 연결

섀시 및 전원 팬 커넥터 (4 핀 CHA_FAN1) (1페이지, 15번 항목 참조) (3 핀 CHA_FAN2) (1페이지, 25번 항목 참조) (3 핀 PWR_FAN1) (1페이지 , 1번 항목 참조 ) 팬 케이블을 팬 커넥터 에 연결하고 검은색 와 이어를 접지핀에 연결하

고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어 가 HDA를 지원해야 합니다. 설명서 및 섀시 설명서에 나와 있는 지침을 따라 시 스템을 설치하십시오 .

AC’97 오디오 패널을 사용할 경우 아래와 같은 절차를 따라 전면 패널 오디오 헤더에 설치하십시오 : A. Mic_IN (MIC) 을 MIC2_L 에 연결합니다 . B. Audio_R (RIN)을 OUT2_R 에 연결하고 Audio_L (LIN) 을 OUT2_L 에 연결

C. 접지 (GND) 를 접지 (GND) 에 연결합니다 . D. MIC_RET 및 OUT_RET는 HD 오디오 패널에만 사용됩니다. AC’97 오디오 패널용으로 연결할 필요가 없습니다 . E. 전면 마이크를 활성화하려면 Realtek 제어판에서 “FrontMic” 탭으로 가서 “Recording Volume( 녹음 볼륨 )”을 조정합니다 .114

CPU 팬 커넥터 (4 핀 CPU_FAN1) (1페이지, 3 번 항목 참조 ) (3 핀 CPU_FAN2) (1페이지, 2 번 항목 참조 ) 이 마더보드에는 4 핀 CPU 팬 ( 저소음 팬 ) 커 넥터가 탑재되어 있습니 다. 3 핀 CPU 팬을 연결 하려는 경우 핀 1-3에 연

ATX 전원 커넥터 (24 핀 ATXPWR1) (1페이지, 7 번 항목 참조 ) 이 마더보드에는 24 핀 ATX 전원 커넥터가 탑 재되어 있습니다. 20 핀 ATX 전원공급장치를 사 용하려면 핀 1 과 핀 13 을 따라 연결하십시오 . ATX 12V 전원 커넥터 (8 핀 ATX12V1) (1페이지, 4 번 항목 참조 ) 이 마더보드에는 8 핀 ATX 12V 전원 커넥터가 탑재되어 있습니다. 4핀 ATX 전원공급장치를 사 용하려면 핀 1과 핀 5을 따라 연결하십시오 .

(5 핀 IR1) (1페이지, 14번 항목 참조) 이 헤더는 선택 품목인 무선 송 수신 적외선 모듈을 지원합니

(9 핀 COM1) (1페이지, 21번 항목 참조) 이 COM1 헤더는 시리얼 포트 모듈을 지원합니

(2 핀 CI1) (1페이지, 19번 항목 참조) 이 마더보드는 섀시 커 버가 제거될 경우 이를 감지하는 케이스 열림 감지 기능을 지원합니 다 . 이 기능을 사용하 려면 섀시 침입 감지 설 계가 적용된 섀시를 사

TPM 헤더 (17 핀 TPMS1) (1페이지, 18번 항목 참조) 이 커넥터는 키, 디지털 인증서 , 암호 및 데이 터를 안전하게 보관할 수 있는 TPM(Trusted Platform Module) 시스 템을 지원합니다. TPM 시스템은 네트워크 보 안을 강화하고 , 디지털 신원을 보호하며 플랫 폼 무결성을 유지합니

(25 핀 LPT1) (1페이지, 20번 항목 참조) 프린터 장치의 간편한 연결을 가능하게 하는 인쇄 포트 케이블용 인 터페이스입니다 .116
