MANUALE UTENTE B85M Pro4 ASROCK
Grazie per aver acquistato la scheda madre B85M Pro4 ASRock, una scheda madre affidabile prodotta secondo i costanti e rigorosi controli di qualità di ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrir sempre qualità e durata.
Dato che le specifiche della schedad madre e del software BIOS sono essere aggiornate, il contentuto di questa documentazione sare soggetto a variazioni sulla preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione degli aggiornata sare disponibile sul site Web di ASRock sulla ultore preavviso. Per il supporto tecnico correlato a但这a schedad madre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. è possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU nelle sul site Web di ASRock. Sito Web di ASRock. http://www.asrock.com.
1.1 Contenuto della confezione
- Scheda madre B85M Pro4 ASRock (fattore di forma Micro ATX)
Guida rapida di installmente B85M Pro4 ASRock
CD di supporto B85M Pro4 ASRock
2x cavi dati Serial ATA (SATA) (opzionali)
1x mascherina metallica posterior I/O
1.2 Specifiche
| Piattaforma | Fattore di forma Micro ATX
Design di condensatore solido |
| CPU | Supporta Intel® Core™ i7 / i5 / i3 di 4a generatione / Xeon® / Pentium® / Celeron® in LGA1150 Package
Design Digi Power
4 Power Phase Design
Supporta la technologia Intel® Turbo Boost 2.0 |
| Chipset | Intel® B85
Supporta Intel® Small Business Advantage 2.0 |
| Memoria | Tecnologia con memoria DDR3 a doppio canale
4 x slot DIMM DDR3
Supporta la memoria DDR3 1600/1333/1066 non ECC, penza buffer
Capacità max. della memoria di sistema: 32GB (si veda la sezione ATTENZIONE)
Supporta Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Slot di espansione | 1 x PCI Express 3.0 x16 slot (PCIE1: modalità x16)
1 x PCI Express 2.0 x16 slot (PCIE2: modalità x4)
2 x slot PCI
Supporta AMD Quad CrossFire™ e CrossFire™ |
| Grafica | La videografica integrata della sched video HD Intel® e le uscite VGA possono essere supportate soltanto con processori con GPU integrata.
Supporta la videografica integrata della sched video HD Intel®: Intel® Quick Sync Video con AVC, MVC (S3D) e MPEG-2 Full HW Encode1, Intel® InTru™ 3D, TECHNOIA Intel® Clear Video HD, Intel® Insider™, Intel® HD Graphics 4600
Pixel Shader 5.0, DirectX 11.1
Memoria condivisa max. 1792 MB
Tre opzioni uscita VGA: D-Sub, DVI-D e HDMI |
| Supporta il triplo monitor
Supporta la Tecnologia HDMI con una risoluzione max. sono a 1920 x 1200 a 60 Hz
Supporta DVI-D con una risoluzione max. sono a 1920 x 1200 a 60 Hz
Supporta D-Sub con una risoluzione max. sono a 1920 x 1200 a 60 Hz
Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è necessario un monitor conforme ad HDMI)
Supporta la funzione HDCP con porte DVI-D e HDMI
Supporta Blu-ray (BD) Full HD 1080p, riproduzione con porte DVI-D e HDMI |
| Audio | Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC892)
Supporto audio Blu-ray Premium |
| LAN | LAN Gigabit 10/100/1000 Mb/s
Giga PHY Intel® I217V
Supporta la Tecnologia Intel® Remote Wake
Supporta Wake-On-LAN
Supporta Energy Efficient Ethernet 802.3az
Supporta PXE |
| I/O pannello posteriore | 1 x porta tastiera PS/2
1 x porta D-Sub
1 x porta DVI-D
1 x porta HDMI
1 x porta uscita SPDIF ottico
4 x porta USB 2.0
2 x porta USB 3.0
1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
Jack audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono |
Archivazione
- 4 x connettori SATA3 6,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug"
- 2 x connettori SATA2 3,0 Gb/s, supporta le funzioni NCQ, AHCI e "Hot Plug"
Connettore
1xheaderIR
1xheaderportastampa
1xheaderportacom
1xheader di intrusione dello chassis
1xheaderTPM
2x connettori ventola CPU (1 x 4 pin, 1 x 3 pin)
2x connettori ventola chassis (1 x 4 pin, 1 x 3 pin)
1 x connettovertola alimentazione (3 pin)
1x connettore alimentazione ATX a 24 pin
1x connettore alimentazione da 12 V a 8 pin
1x connettore audio pannello anteriore
1x connettore uscita SPDIF
2x header USB 2.0 (supporto 4 porte USB 2.0)
1x header USB 3.0 (supporta 2 porte USB 3.0)
Caratteristi- che del BIOS
BIOS legale 64 Mb AMI UEFI con supporto GUI multilingue
Eventi di wake up conformi ad ACPI 1.1
Supporto SMBIOS 2.3.1
- Multiregolazione tensione CPU, DRAM, PCH 1,05 V, PCH 1,5 V
CD di supporto
- Driver, Utilità, software antivirus (versione di prova), versione di prova di CyberLink MediaEspresso 6.5, browser e barra degli strumenti Google Chrome, Start8
Hardware Monitor
- Sensore temperatura CPU/chassis
- Tachimetro CPU/chassis/ventola alimentazione
- Ventola silenziosa CPU/chassis (consente l'autoregolazione della velocità della ventola dello chassis mediante la temperatura della CPU)
-
Controllo multivelocità della ventola di CPU/chassis
Rilevamento CASE OPEN
-
Monitoraggio tensione: +12V, +5V, +3,3V , CPU Vcore
so
- Microsoft® Windows® 8/8 a 64-bit/7 conforme a 7 a 64-bit
Certificazioni
FCC,CE,WHQL
ErP/EuP Ready (e necessaria alimentazione ErP/EuP ready)
- Per informazioni dettagiate sul prodotto, visitare il nostro site Web: http://www.asrock.com
Prestare attentione al potenziale rischio previsto nella pratica di overclocking, inclusa la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terze parti. L'overclocking cui可能导致are la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.
A causa della limitazione, l'effettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. É possible utilizzato la RAM XFast di ASRock per utilizzato la memoria che Windows® non può utilizzato.
1.3 Impostazione jumper

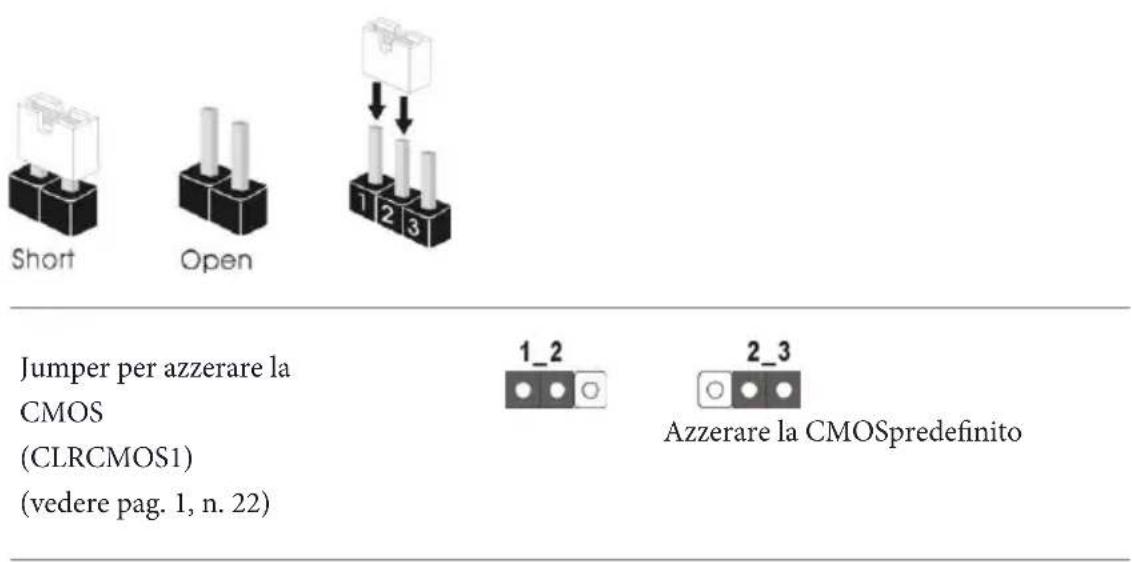

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione在哪在一 3 pin i cui pin1 e pin2 sono "cortocircuito" quando un cappuccio del jumper è posizionato su quosti 2 pin.
CLRCMOS1 consente di azzerare i dati presenti nella CMOS. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione dalla rete. Dopo aver atteso 15 secondi, utilizzare un cappuccio del jumper per cortocircuitare il pin2 e il pin3 su CLRCMOS1 per 5 secondi. Tuttavia, non azzerare la CMOS subito dopo aver aggiornato il BIOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima il systeme e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS. La password, la data, l'ora e il profilo predefinito dell'utente saranno azzerati solo se viene rimossa la batteria della CMOS.
Se si azzerla CMOS, cui esere rilevato il case aperto. Regolare l'opzione del BIOS "Azzerare stato" per azzerare il registro del precedente stato di intrusione dello chassis.
Gli header e i connettori sulla schedà NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla schedà madre.
Header sul pannello del
systema
(PANEL1 a 9 pin)
(vedere pag. 1, n. 12)
Collegare l'interruttore dell'alimentazione, l'interruttore di reset e l'indicatore dello stato del sistema sullo chassis su quello header secondo la segunte assegnazione dei pin. Annotare i pin positivi e negativi prima di collegare i cavi.
PWRBTN (interruptore alimentazione): collagenare all'interruttore dell'alimentazione sul pannello anteriore dello chassis. è possibile configurare il modo in cui spagnere il systema utilizzando l'interruttore dell'alimentazione.
RESET (interruptore di reset):
collegare all'interruttore di reset sul pannello anterio dello chassis. Premere l'interruttore di reset per riavviare il computer se il computer si blocca e non riesce ad esquire un normale riavvio.
PLED (LED alimentazione del sistema): collagenare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il sistema è in funzione. Il LED continua a lampeggiare quando il sistema si trova quello stato di sospensione S1/S3. Il LED è spento quando il sistema si trova quello stato di sospensione S4 o quando è spento (S5).
HDLED (LED di attività disco rigido): collagenare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.
Il design del pannello anteriore può essere compiata a seconda dello chassis. Un modulo di pannello anteriore è composto principalmente da interrottore di alimentazione, interrottore di reset, LED di alimentazione, LED di attività disco rigido, altoparlante, ecc. Quando si collega il modulo del pannello anteriore dello chassis a questo header, accertarsi che le assegnazioni del filo e le assegnazioni del pin corrispondano correttamente.
| B85N |
| Connettori Serial ATA2
(SATA_4_5:
vedere pag. 1, n. 9) | SATA_4_5SATA_0_1 SATA_2_3 |
| Connettori Serial ATA2
(SATA_0_1:
vedere pag. 1, n. 11)
(SATA_2_3:
vedere pag. 1, n. 10) | Questi due connettori
SATA2 supportano i cavi
dati SATA per dispositivi
di archivazione interna,
con una velocità di
trasferimento dati fino a
3,0 Gb/s. |
| Header USB 2.0
(USB6_7 a 9 pin)
(vedere pag. 1, n. 17)
(USB8_9 a 9 pin)
(vedere pag. 1, n. 16) | USB_PWR
P+GND
DUMMY
P+GND
USB_PWR
Oltre alle quattro porte
USB 2.0 sul pannello I/O,
su questa schedà madre vi
sono due header. Ciacun
header USB 2.0 più
supportare dueporte. |
| Header USB 3.0
(USB10_11 a 19 pin)
(vedere pag. 1, n. 8) | Vbus
Itra PA_SSRX
Itra PA_SSRX+ GND
GND
Itra PA_PSTX
Itra PA_SSTA
Itra PA_SSBA
Itra PA_SSTX+ GND
GND
Itra PA_PB_D
Itra PA_D- Itra PA_PB_D-
Itra PA_PD- Duminy
Itra PA_D- Itra PA_PB_D- |
| Header audio pannello
anteriorie
(AUDIO1_HD a 9 pin)
(vedere pag. 1, n. 23) | GND
PRESENCE#
MIC_RET
OUT_RET
OUT2_L
L.SFUSF
MIC2_L
Oltre porta I/O, su
questa schedà madre vi è
un header. Ciacun header
USB 3.0 più supportare
dueporte. |
| 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire leistruzioni presenti nel loro manuale e nel loro chassis per installare ilsystema.
2. Se si utilizza un pannello audio AC'97, installario sull'header audio del pannelloanteriori seguito:
A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono aneriore, andare alla schedea "MicAnt" nel pannello dicontrollo Realtek e regolare il "Volume di registrazione". |
| Header altoparlante chassis
(SPEAKER1 a 4 pin)
(vedere pag. 1, n. 13) | DUMMY SPEAKER
1
+5V DUMMY | Collegare l'altoparlante dello chassis a quelloheader. |
| Connettore uscita SPDIF
(SPDIF_OUT1 a 2 pin)
(vedere pag. 1, n. 24) | GND
SPDIFOUT | Collegare il connettore SPDIF_OUT di una scheda VGA HDMI a quelloheader con un cavo. |
| Connettori ventola dello chassis e di alimentazione (CHA_FAN1 a 4 pin)
(vedere pag. 1, n. 15) | CHA_FAN_SPEED
+12V
GND
+12V
CHIA_FAN_speed | Collegare i cavi dellaventola ai connettori dellaventola e far corrispondereil filo nero al pin di terra. |
| (CHA_FAN2 a 3 pin)
(vedere pag. 1, n. 25) | +12V
GND
+12V
CHIA_FAN_speed | |
| (PWR_FAN1 a 3 pin)
(vedere pag. 1, n. 1) | +12V
GND
+12V
CHIA_FAN_speed | |
Connettori della ventola
della CPU
(CPU_FAN1 a 4 pin)
(vedere pag. 1, n. 3)
(CPU_FAN2 a 3 pin)
(vedere pag. 1, n. 2)
Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.
Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 7)
Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin1 e il pin 13.
Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 4)
Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Perutilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pinl e il pin 5.
Header modulo infrarossi (IR1 a 5 pin) (vedere pag. 1, n. 14)
Questo header supporta un modulo infrarossi di trasmissione e ricezione wireless opzionale.
Header porta seriale (COM1 a 9 pin) (vedere pag. 1, n. 21)
Questo header COM1 supports a modulo di porta serial.
Header di intrusione dello chassis (CI1 a 2 pin) (vedere pag. 1, n. 19)
Questa scheda madre
supporta la funzionalità di rilevamento CASE OPEN
che rileva se il coperchio
dello chassis è stato rimioso. Questa funzione richiede uno chassis
con caratteristiche di rilevamento di intrusionenello chassis.
Header TPM (TPMS1 a 17 pin) (vedere pag. 1, n. 18)
Questo connettore
supporta ilsystema
Trusted Platform Module (TPM), che può archiviare in modo sicuro chiavi, certificati digitali, password e dati. Un
sistema TPM permette
anche di potenziare la sicurezza della rete, di
proteggere identità digitali e di garantire l'integrità della piattaforma.

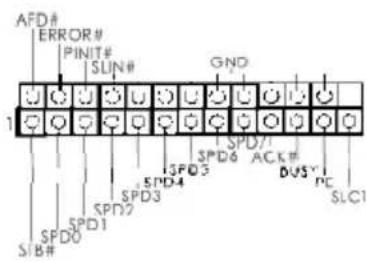

Header porta di stampa (LPT1 a 25 pin) (vedere pag. 1, n. 20)
Si tratta di un'interfaccia per il cavo della porta di stampa che consente una comoda connessione ai dispositivi della stampante.
