KULLANIM KILAVUZU B85M Pro4 ASROCK
ASRock'in zorlu kalite kontrol sureçlerinden geleçmişieran ASRock B85M Pro4 anakartin satin aldgüniz icin teşekkür ederiz. Saglam tasarimi ile ASRock'in kalite ve dayanikluk taahhüdüne uygun sekilde mukemmel performans saglar.
Anakart Özellikleri ve BIOS yazilmigiçüllenebileçeginden, bu dokumantasyonun icerigi herhangi bir bildirimde bulunulmaksizin degistirilebilir. Bu dokumantasyon üzerinde herhangi bir degisiklik yapilmast halinde, güncellenmis sürüm, herhangi bir bildirim yapilmaksizin ASRock'in web sitesinde yer alacaktir.. Bu anakart ile ilgili olarak teknik destek almak istiyorsaniz, lüften kullandiginiz model hakkinda özel bilgiler icin web sitemizi ziyaret edin. En güncel VGA kartlari ve CPU destek listelerini de ASRock'in web sitesinden bulabilirsiniz. ASRock'in web sitesi http:// www.asrock.com.
| Platform | • Micro ATX Form Faktörü
• Tam Katı Bağlayışı tasarı |
| CPU | • 4ncü Nesil Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir
• Dijital Güç Tasarıml
• 4 Güç Saf,copy Tasarıml
• Intel® Turbo Boost 2.0 Teknolojisini destekler |
| Yonga kümesi | • Intel® B85
• Intel® Küçük İsletme Avantaj 2.0 Özelligini destekler |
| Bellek | • Çift Kanallı DDR3 Bellek Teknolojisı
• 4 x DDR3 DIMM yuvaları
• DDR3 1600/1333/1066 ECC olmayan, ara belüge alınmamış belleşdestekler
• Maksimum system belşigi kapasitesi: 32GB (bkz. DİKKAT ikazı)
• Intel® Üstün Bellek Profili (XMP)1.3/1.2 Özelligini destekler |
| Genişletme
Yuvası | • 1 x PCI Express 3.0 x16 yuva (PCIE1: x16 modu)
• 1 x PCI Express 2.0 x16 yuva (PCIE2: x4 modu)
• 2 x PCI yuvası
• AMD Quad CrossFireX™ ve CrossFireX™ ilevlerini destekler |
| Grafikler | • Intel® HD Graphics Dahili Görtelereleile VGA çktilari,yalınizca GPU entegre edilmiş ilelemciler ile desteklenir.
• Intel® HD Graphics Dahili Görtelereleile destekler: AVC,MVC (S3D) ve MPEG-2 Full HW Encode1, Intel® InTru™ 3D,Intel® Net Video HD Teknolojisı, Intel® Insider™, Intel® HD Graphics 4600 ile Intel® Quick Sync Video
• Pixel Shader 5.0, DirectX 11.1
• Maksimum paylaşulan bellek 1792MB
• Üç VGA çkışi seçeneği: D-sub, DVI-D ve HDMI |
| • Üçlü Monitor Destegi
• 1920x1200 @ 60Hz'ye kadar çüzünurlükte HDMI
Teknolojisini destekler
• 1920x1200 @ 60Hz'ye kadar DVI-D ilevini destekler
• 1920x1200 @ 60Hz'ye kadar çüzünurlükle D-Sub ilevini
destekler
• HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=,
xvYCC ve HBR (Yüksek Bit Hzinda Ses) Özellikerini
destekler (Uyumlu bir HDMI monitoru kullanilmaldir)
• DVI-D ve HDMI böglanti noktaları ile HDCP ilevini
destekler
• DVI-D, ve HDMI böglanti noktalarıyla, Full HD 1080p Blu-
ray (BD) kay;tan yır;tme Özellikerini destekler |
| Ses | • İçerik Koruma Özelliği ile 7.1 CH HD Ses (Realtek ALC892
Ses Codec Bileşeni)
• Üstün Blu-ray ses destegi |
| LAN | • Gigabit LAN 10/100/1000 Mb/s
• Giga PHY Intel® I217V
• Intel® Uzaktan Uyandırma Teknolojisı
• LAN Açılışimi Destekler
• Enerji Verimlilğine Sahip Ethernet 802.3az ilevini destekler
• PXE Özelligini destekler |
| Arka Panel I/O | • 1 x PS/2 Klavye Bağlantı Noktası
• 1 x D-Sub Bağlantı Noktası
• 1 x DV-D Bağlantı Noktası
• 1 x HDMI Bağlantı Noktası
• 1 x Optik SPDIF Çkışi Bağlantı Noktası
• 4 x USB 2.0 Bağlantı noktası
• 2 x USB 3.0 Bağlantı noktası
• LED'e sahip 1 x RJ-45 LAN Bağlantı Noktası (ACT/LINK
LED ve SPEED LED)
• HD Ses Jaku: Arka Hoparlör / Merkezi / Bas / Hat Girişi / Ör
Hoparlör / Mikrofon |
Depolama
- 4 × SATA3 6,0 Gb/s baglayiclari NCQ, AHCI ve "Hot Plug" islevlerini destekler
- 2 × SATA2 3,0 Gb/s baglayicilari NCQ, AHCI ve "Hot Plug" islevlerini destekler
Baglayici
1xIRbaglantisi
1x Yazdirma Baglanti noktasibaglantis
1xCOMBaglanti noktasabglantisi
1xKasa Yetkisiz Eriqim baglantisi
1 x TPM baglantis
2xCPU Fan baglayicilar1 (1x4-pin, 1x3-pin)
2xKasa Fani baglayicilar (1x4-pin,1x3-pin)
1xGucFan1baglayicsi3-pin)
1x24pinATXgucbaglayicisi
1x8pin 12V guc baglayicsi
1xOn panel ses baglayicisi
1xSPDIFCikisbaglayicis1
- 2 x USB 2.0 baglantı (4 USB 2.0 baglantı noktası destekler)
1xUSB3.0baglantis(2USB3.0baglantnoktasimdestekler)
BIOSÖzelliği
Cok dilli GUI Destegi ile 64Mb AMI UEFI Legal BIOS
ACPI 1.1 Uyumlulu Gu Uyandirma Olayari
SMBIOS 2.3.1 Destegi
CPU, DRAM, PCH 1,05V, PCH 1,5V Voltaj Coklu Ayari
Destek CD'si
- Sürüçüler, Yarıncı Yazilimlar, AntiVirus Yazilimi (Deneme Sürümü), CyberLink MediaEspresso 6.5 Deneme Sürümü, Google Chrome Tarayüncü ve Araç Çubugu, Start8
Donanim
CPU/Kasa Sicakligi Tespiti
CPU/Kasa/Guc Fani Devirolcer
CPU/Kasa Sessiz Fan (Kasa Fan Hizinin CPU Sicakligina Göre Otomatik olarak Ayarlanması Saglar)
CPU/Kasa Fani Coklu Hiz Kontrolü
KASA AÇIK alglaması
- Voltaj Denetleme: +12V, +5V, +3,3V, CPU Vcore
os
Microsoft Windows 8/864-bit/7/764-bit ile uyumlu
Belgeler
FCC,CE,WHQL
ErP/EuP icin hazir (ErP/EuP icin hazir guc beslemesi gereklidir)
- Detaylt ürin bilgisi icin, lütfen web sitemizi ziyaret edin: http://www.asrock.com
Lütfen, BIOS ayarlarin diuizenleme, Bagimsiz Hz Asirtma Teknolojin uygulanmasi ya da iucinci kisilerin hiz asirtma araclarinin kullanlmasi da dahil olmak izere tum hiz asirtma islemlerinin belirli bir risk tasidigi unutmayin. Hz asirtma, sisteminizin dayankuligi etkileyebilir, hatta sisteminizde yer alan bileşen ve aygitlara zarar verebilir. Bunu riski ve masraflari size ait olmak izere gereklekestirilmelidir. Hz asirtmadan dogabilecek zararlar konusunda sorumlu olmayacagiz.
Sinrlamalar nedeniyle,GPCBellek boyutu Windows* 32-bit isletim sistemleri cerevesinde system kullanimina ayrildigi icin 4GB'den az olabilir. Windows* 64-bit isletim sistemlerinde bu tur sinrlamalar yoktur. Windows* tarafindan kullanlmanayan bellekten faydalanmak icin ASRock XFast RAM'i kullanabilirsiniz.
1.3 Baglanti Teli Kurulumu
Cizim, böglanti tellerin kurulumunu göstermektedir. Tel kapagi, pimlerin üzerine yerleştiligiinde, tel "Kisa" olur. Pimlerin üzerinde tel kapagi bulunmadiginda, tel "Kisa" olur. Cizim, pin1 ve pin2 alanlari "Kisa" olan ve bu iki pim üzerinde bir böglanti teli kapagi bulunan 3-pin böglanti telini göstermektedir.
Short
Open
CMOS'u Temizle Baglanti
Teli
*CLRCMOS1)
(bkz.sf.1,No.22)
CMOS'u TemizleVarsaylan
CLRCMOS1, CMOS verilerini temizlememizi saglar. Sistem parametrelerini temizlemek ve varsayilan kurulum ayarlarina sifirlamak icin, lutfen bilgisayari kapatin ve guç kablosunu güç beslemesinden Çekin. 15 saniye bekledikten sonra, CLRCMOS1 üzerindeki pin2 ve pin3'ü 5 saniye boyunca kisaltmak icin bir baglanti teli kullanin. Ancak, CMOS'u lutfen BIOS'u güncelledikten hemen sonra temizlemeyin. BIOS'u güncelledikten hemen sonra CMOS'u temizlemeniz gerekirse, once sistemi baslatin ve ardashan CMOS temizleme islemi oncesinde yeniden kapatin. Lutfen, parola, tarih, saat ve varsayilan kullanı profilinin yalınizca CMOS bataryasi Çikarildışında temizlenceğini unutmayın.
CMOS'u temizlerseniz, kasa açık uyarıslalabilirsiniz. Ünceki kasa yetkisiz erişim durumu kaydın silmek icin liüfen BIOS durumunu "Durumu Temizle" olarak belirleyin.
1.4 Ekli Baglantilar ve Baglayicilar
Ekli baglantilar ve baglayiclar baglanti teli degildir. Baglanti teli kapaklarin bu baglanti ve baglayiclar izerine yerlestirmeyin. Baglanti teli kapaklarinna baglantilar ile baglayiclar izerine yerlestirilmesi, anakarta kalica hasar verebilir.
Sistem Paneli Baglantisi (9-pin PANEL1) (bkz sf.1, No. 12)
Guc anahtarini baglayin, kasa uzerindeki anahtar ile system durumu belirtecini asagidaki pim duzenine gore sifirlayin. Kablolari baglarken positif ve negatif pimleri not edin.
PWRBTN (Guc Anahtari):
Güç anahtarı nasa on paneline baglıyın. Güç anahtarı kullanarak sistemin hangi yöne hareketle kapanacagın seçebilirsiniz.
RESET (Sifirlama Anahtari):
Sifirlama anahtarim kasa on paneline baglayin. Bilgisayarin kilitlenmesi ve normal sekilde yeniden baslatilamaması halinde reset (sifirla) diğmesine basin.
Güç durumu belirtecini kasa on paneline baglayin. Sistem calisirken LED isigi yanacaktir. Sistem S1/S3 uyku durumdayken LED isigi yanip söner. Sistem S4 uyku durumunda ya da kapalyyken (S5) LED isik kapanir.
HDLED (Sabit Disk Aktivitesi LED):
Sabit Disk Aktivitesi LED'i kasanin on paneline baglayn. Sabit suriucu veri okur ya da yazarken LED 1sigt yanar.
On panel tasarimi kasaya gore degisiklik kristerebilir. Bir on panel modulii, temel olarak bir guc anahtari, sfrlama anahtari, gic LEDi, sabit sitruciu activitesi LEDi, hoparlgor gibi birimlerden olusur. Kasanzin on panel modulunu bu baglantiya takmadan once, kablo duzenlemeleri ile pin duzenlemelerinin dizgün sekilde yapildigundan emin olun.
| Seri ATA2 Baglayçilari
(SATA_4_5:
bkz. sf.1, No.9) | SATA_4_5SATA_0_1 SATA_2_3 | Bu iki SATA2 böglayç;cısi,
veri aktarılı 3,0 Gb/
sn'ye;kadar olan dahili
depolama aygün;lçın
tasarlanmş SATA veri
kablorındestekler. |
| Seri ATA3 Baglayçilari
(SATA_0_1:
bkz. sf.1, No.11)
(SATA_2_3:
bkz. sf.1, No.10) | | Bu dört SATA3
baglayç;cısi,veri aktarım
huzi 6,0 Gb/sn'ye kadar
olan dahili depolama
aygün,lçın tasarlanmş
SATA veri kablorındestekler. |
| USB 2.0 Baglantilari
(9-pin USB6_7)
(bkz. sf.1, No.17)
(9-pin USB8_9)
(bkz. sf.1, No.16) | USB_PWR
P+GND
P+GND
USB_PWR | Bu anakart üzerinde,
I/O paneli üzerindeki
dört USB 2.0 baglanti
noktasının yanı sırı,
iki adet baglanti
bulunmaktadir. Her
USB 2.0 baglantı, iki
adet baglanti noktası
nestekleyebilir. |
| USB 3.0 Baglanti
(19-pin USB10_11)
(bkz. sf.1, No.8) | USB_PWR
Vbus
Ia_PA_SSEX
Ia_PA_SSEX+GND
Ia_PA_SSEX+GND
Ia_PA_SSEX-Inta_PA_D-Inta_PA_D+Inta_PA_D-Inta_PA_D+Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-
GND
Ia_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D- Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-Inta_PA_D-INTA
GND
PRESENCE#
MIC_RET
OUT_RET
OUT2_L
J_SENSE
OUT2_R
MIC2_L | Bu anakart üzerinde, I/O
paneli üzerindeki iki USB
3.0 baglanti noktasın
yanı sırı, bir adet baglanti
bulunmaktadir. Her
USB 3.0 baglantı, iki
adet baglanti noktası
nestekleyebilir. |
| Ön Panel Ses Baglantı
(9-pin HD_AUDIO1)
(bkz. sf.1, No.23) | | Bu baglanti, ses
aygün;lçın on ses
paneline bagljanması
içindir. |
- Yüksek Tanimli Ses, Jak Algilama özelligini destekler, ancak bu islevin dizgün calisabilmesi icin kasa üzerindeki panel kablosunun HDA islevini desteklemesi gerekmektedir. Sistemini zurarken, lüften kulavuzumuzdaki talimatlar ile kasa kulavuzundaki talimatlari izleyin.
- Bir AC'97 ses paneli kullantyorsanz, liutfen bu paneli asagidaki adimlart izleyerek on panel ses baglantisina takin:
A. Mic_IN (MIC)i MIC2_L'ye baglayn.
B. Audio_R (RIN)'i OUT2_R'ye ve Audio_L (LIN)'yi OUT2_L'ye baglaym.
C. Topraklamayi (GND) Topraklamaya (GND) baglayin.
D. MIC_RET ve OUT_RET, yalnizca HD ses paneli icindir. Bunlari AC'97 ses panelinden baglamaniza gerek yoktur.
E. On mikrofonu etkinlestirmek icin Realtek Denetim panelinde yer alan "FrontMic (On Mikrofon)" Sekmesine tiklayin ve "Recording Volume (Kayit Sesi Düzeyi)" degerini ayarlayin.
Kasa Hoparlor Baglantis1 (4-pin SPEAKER1) (bkz sf.1, No. 13)
Lütfen kasa hoparlörünbu baglantiya takin.
SPDIF Cikis Baglayicisi (2-pin SPDIF_OUT1) (bkz sf.1, No. 24)
Lüften kablo ile bu
baglantiya bir HDMI
VGA kartimn SPDIF_OUT baglayıç takın.
Kasa ve Guc Fan1 Baglayiclari (4-pin CHA_FAN1) (bkz sf.1, No. 15)
Lutfen fan kabolarini fan baglayicilarina takin ve siyah teli topraklama pinine baglayin.
Bu anakart, 4-Pin CPU fan (Sessiz Fan) baglayicis1 saglamaktadir. 3-Pin CPU fan baglamak istiyorsaniz, lutfen Pin 1-3'ü kullanin.
ATX Guc Baglayicis1
(24-pinATXPWR1)
(bkz.sf.1,No.7)
Bu anakart, 24-pin
ATX guç baglayıcsı
sagliamaktadir. 20-pin ATX guç beslemesi
kullanmak icin, lütfen Pin 1 ve Pin13'e baglayın.
ATX 12V Guç Baglayi ciS1
(8-pinATX12V1)
(bkz.sf.1,No.4)
Bu anakart, 8-pin ATX 12V guc baglayicisi saglamaktadir. 4-pin ATX guc beslemesi kullanmak icin, lutfen Pin 1 ve Pin5'e baglayin.
Kizlotesi Modul
Baglantis1
(5-pin IR1)
(bkz.sf.1,No.14)
Bu baglanti,istege bagli olarak kizilotesi modilden bir kablosuz baglanti aktarim1 ile alimin1 da destekler.
Seri Baglanti Noktas
Baglantisi
(9-pin COM1)
(bkz.sf.1,No.21)
Bu COM1 baglantisisi seri baglanti yuvasi modulunudestekler.
Kasa Yetkisiz Erişim
Baglantı
(2-pin CI1)
(bkz. sf.1, No. 19)
Bu anakartin kasakapaginin acilipacilmadigi tespit edbnir KASA ACIK ozelligibulunmaktadir. Buozelligin kullanilabirmisiin kasa yetkisiz erisimtasarimina sahip bir kasa kullanilmaldir.
TPM Baglantisi (17-pin TPMS1) (bkz.sf.1,No.18)
Bu baglayici, anahtarlar,
dijital sertifikalar,
parolalar ve verileri
gvenli bir sekilde
saklama ozelliigi
bulunan Gvenilir
Platform Modulu (TPM)
sistemini destekler.
TPM systemleri,ayni
zamanda ag gvenliginin
artirilmasi, dijital
kimliklerin korunmasi ve
platform butunlugunun
saglanmasina da
yardimcidir.

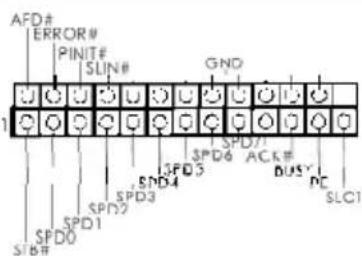

Yazdirma Baglanti
Noktası Baglantisı
(25-pin LPT1)
(bkz. sf.1, No. 20)
Bu, yazici aygtiarin uyumlu bir sekilde takilmasini saglayan bir yazdirma baglanti noktas arabirimidir.
