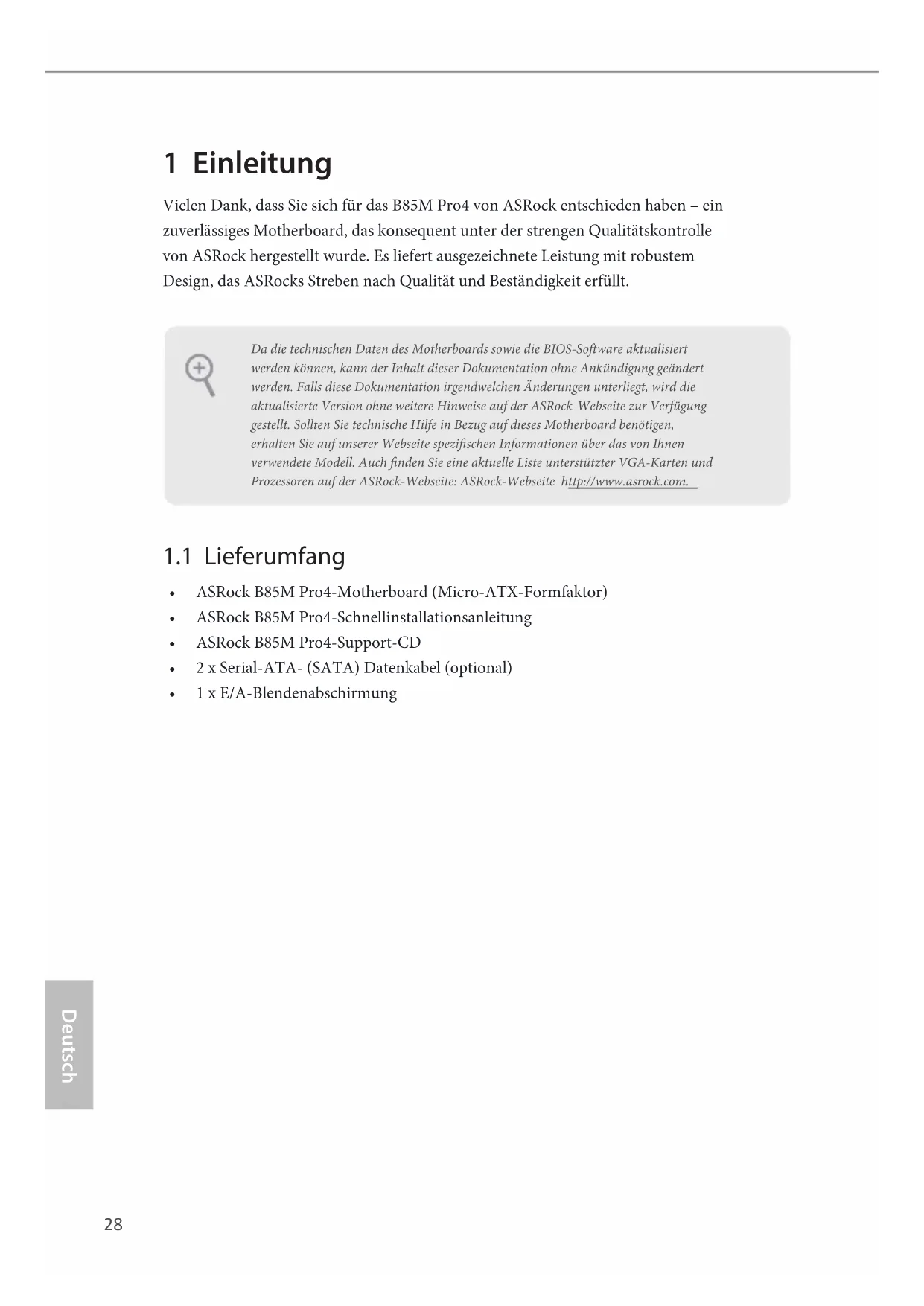

BEDIENUNGSANLEITUNG B85M Pro4 ASROCK
Vielen Dank, dass Sie sich für das B85M Pro4 von ASRock entschieden haben – ein zuverlüssiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
Da die technischen Daten des Motherboards sowie die BIOS-Softwareactualisiert werden konnen, kann der Inhalt dieser Dokumentation ohne Ankündigung geändert werden. Falls these Dokumentation irgendwelchen Änderungen unterliegt, wird dieactualisierte Version ohne weitere Hinweise auf der ASRock-Website zur Verfugung gestellt. Sollten Sie technische Hilfe in Bezug auf ceses Motherboard benötigen, erhalten Sie auf unserer Website spezifischen Informationen über das von Ihnen verwendete Modell. Auch finden Sie eine aktuelle Liste Unterstützung VGA-Karten und Prozessoren auf der ASRock-Website: ASRock-Website http://www.asrock.com.
1.1 Lieferumfang
ASRock B85M Pro4-Motherboard (Micro-ATX-Formfaktor)
ASRock B85M Pro4-Schnellinstallationsanleitung
ASRock B85M Pro4-Support-CD
2 x Serial-ATA-(SATA) Datenkabel (optional)
1 x E/A-Blendenabschirmung
1.2 Technische Daten
| Plattform | • Micro-ATX-Formfaktor
• Vollständig solides Kondensatordesign |
| Prozessor | • Unterstützung Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket
• Digipower-Design
• 4-Leistungsphasendesign
• Unterstützung Intel® Turbo Boost 2.0-Technologie |
| Chipsatz | • Intel® B85
• Unterstützung Intel® Small Business Advantage 2.0 |
| Speicher | • Dualkanal-DDR3-Speichertechnologie
• 4 x DDR3-DIMM-Stockplätze
• Unterstützung DDR3 1600/1333/1066 non-ECC, ungepufferter Speicher
• Systemspeicher, max. Kapazität: 32GB (siehe ACHTUNG)
• Unterstützung Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Erweiterungs-
stockplatz | • 1 x PCI-Express 3,0-x16-Stockplatz (PCIE1: x16-Modus)
• 1 x PCI-Express 2,0-x16-Stockplatz (PCIE2: x4-Modus)
• 2 x PCI-Stockplätze
• Unterstützung AMD Quad CrossFire™ und CrossFireX™ |
| Grafikkarte | • Integrierte Intel® HD Graphics-Visualisierung und VGA-Ausgabe können nur mit Prozessoren unterstützen werden, die GPU-integriert sind.
• Unterstützung integrierte Intel® HD Graphics-Visualisierung: Intel® Quick Sync Video mit AVC, MVC (S3D) und MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Max. geteilter Speicher: 1792 MB
• Drei VGA-Ausgangsoptionen: D-Sub, DVI-D und HDMI |
- Unterstutz drei Monitore
- Untersitzt HDMI-Technologie mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Untersitzt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Untersitzt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz
- Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12 bpc), xvYCC und HBR (Audio mit hoher Bitrate) mit HDMI (konformer HDMI-Monitor erforderlich)
- Unterstutz HDCP-Funktion mit DVI-D- und HDMI-Ports
- Untersitzt Blu-ray-(BD) Wiedergabe (Full HD/1080p) mit DVI-D- und HDMI-Ports
Audio
7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892-Audiocode)
Erstklassige Blu-ray-Audiounterstützung
LAN
Gigabit LAN 10/100/1000 Mb/s
Giga PHY Intel® I217V
- Unterstützt Intel® Remote Wake Technology
- Unterstutz Wake-On-LAN
- Unterstutz energiaeffizientes Ethernet 802.3az
Unterstutz PXE
Rückblende, E/A
1 x PS/2-Tastaturanschluss
1xD-Sub-Port
1xDVI-D-Port
1xHDMI-Port
1 x Optischer SPDIF-Ausgang
4xUSB2.0-Ports
2xUSB3.0-Ports
- 1 x RJ-45-LAN-Port mit LED (Aktivität/Verbindung-LED und Geschwindigkeit-LED)
HD-Audioanschluss: Hintere Lautsprecher / Zentral / Bass / Line-in / Vorderer Lautsprecher / Mikrofon
Speicher
4 x SATA-III-6,0-Gb/s-Anschlisse, understands NCQ, AHCI und „Hot-Plugging“- Funktionen
- 2 × SATA-II-3,0-Gb/s-Anschlüsse, understands NCQ, AHCI und „Hot-Plugging“-Funktionen
Anschluss
1 x IR-Stiftleiste
1 x Druckanschluss-Stiftleiste
1xCOM-Anschluss-Stiftleiste
1 x Gehäuseeingriff-Stiftleiste
1 x TPM-Stiftleiste
2xCPU-Lufteranschlusse (1x4-polig, 1x3-polig)
2xGehauselüfteranschluss (1x4-polig,1x3-polig)
1 x Netzeillufteranschluss (3-polig)
1 x 24-poliger ATX-Netzanschluss
1 x 8-poliger 12-V-Netzanschluss
1 x Audioanschluss an Frontblende
1xSPDIF-Ausgang
2x USB 2.0-Stiftleisten (unterstutz vier USB 2.0-Ports)
1xUSB3.0-Stiftleiste(untersitztzwiUSB3.0-Ports)
BIOS-Funktion
- 64-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung mehrsprachiger grafischer Benutzerschnittstellen
ACPI 1.1-konforme Aufweckereignisse
SMBIOS 2.3.1-Unterstützung
CPU, DRAM, PCH 1,05 V, PCH 1,5 V / Mehrfachspannungsanpassung
Support-CD
- Treiber, Dienstprogramme, Antivirensoftware (Testversion), CyberLink MediaEspresso 6.5-Testversion, Google Chrome Browser und Toolbar, Start8
Hardware-überwachung
CPU-/GehausetemperaturerKennung
CPU/Gehäuse/Netzteil-Luftertachometer
- Lautloser CPU-/Gehäuselüfter (ermöglicht automatische Anpassung der Geschwindigkeit des Gehäuselüften über die CPU-Temperatur)
CPU/Gehäuselüfter-Mehrfachgeschwindigkeitssteuerung
Gehäuse-offen-Erkennung
- Spannungssuberwachung: +12 V, +5 V, +3,3 V, CPU Vcore
Betriebssystem
Konform mit Microsoft Windows 8/8,64 Bit /7/7,64 Bit
Zertifizierungen
FCC,CE,WHQL
ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich)
- Detaillierte Produktinformationen finden Sie auf unserer Websites: http://www.asrock.com
Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktungswerkzeugen von Drittanbietern zahlen, bestimmte Risiken verbunden sind. Eine Übertaktung kann sich auf die Stabilität Ihres Systems auswirken und soccer Komponenten und Geräte Ihres Systems beschädigten. Sie sollen auf eigene Gefahr und eigene Kosten durchgeführt werden. Wir übernehmen keine Verantwortung für mögliche Schäden, die durch eine Übertaktung verursacht wurden.
Aufgrund von Beschrankungen kann die große des tatsächlich für die Systemnutzung reservierten Speichers unter Windows-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows-Betriebssysteme mit 64 Bit haben keine derartigen Beschrankungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows* nicht nutzen kann.

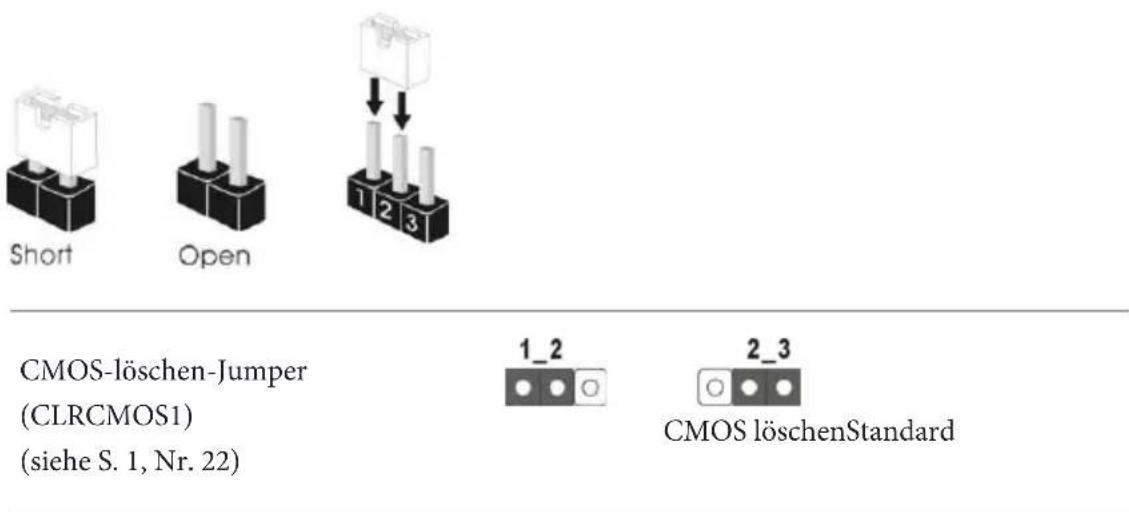

1.3 Jumpereinstellung
Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen". Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen". Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen" sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
CLRCMOS1 erhögtlich Ihnen die Lösung der Daten im CMOS. Zum Löschen und Rücksetzen der Systemparameter auf die Standardeinrichtung schalten Sie den Computeritte ab undziehen das Netzkabel aus der Steckdose. Warten Sie 15 Sekunde, schreiben Sie dann Kontakt 2 und Kontakt 3 an CLRCMOS1 5 Sekunden lang mit einer Jumper-Kappe kurz. Löschen Sie den CMOS jedoch nicht direkt nach der BIOS-Aktualisierung. Falls Sie den CMOS direkt nach Abschluss der BIOS-Aktualisierung loschen müssen, starten Sie das System zunachst; fahren Sie es dann vor der CMOS-Lösung herunter.itte beachten Sie, dass Kennwort, Datum, Zeit und Benutzerstandardprofil nur gelöscht werden, wenn die CMOS-Batterie entfernt wird.
Falls Sie den CMOS loschen, wird möglicherweise ein Gehäuseingriff erkannt.itte passen Sie die BIOS-Option „Status loschen" zur Lösung der Aufzeichnung des vorherigen Gehäuseingriffstatus an.
1.4 Integrierte Stiftleisten und Anschlüsse
Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
Systemblende-Stiftleiste (9-polig, PANEL1) (siehe S.1,Nr.12)
Verbinden Sie
Netzschalter, Reset-Taste und Systemstatusanzeige am Gehäuse entsprechend der nachstehenden Pinbelegung mit dieser Stiftleiste. Beachten Sie vor Anschließen der Kabel die positiven und negativen Kontakte.
PWRBTN (Ein-/Austaste):
Mit der Ein-/Austaste an der Frontblende des Gehäuses verbinden. Sie konnen die Abschaltung Ihres Systems über die Ein-/Austaste konfigurieren.
RESET (Reset-Taste):
Mit der Reset-Taste an der Frontblende des Gehäuses verbinden. Starten Sie den Computer über die Reset-Taste neu, wenn er absturzt oder sich nicht normal neu starten lasst.
PLED (Systembetrieb-LED):
Mit der Betriebsstatusanzeige an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn das System lauft. Die LED blinkt, wenn sich das System im S1/S3-Ruhezustand befindet. Die LED ist aus, wenn sich das System im S4-Ruhezustand befindet oder ausgeschaltet ist (S5).
HDLED (Festplattenaktivität-LED): Mit der Festplattenaktivität-LED an der Frontblende des Gehäuses verbinden. Die LED leuchtet, wenn die Festplatte Daten liest oder schreiben.
Das Design der Frontblende kann je nach Gehäuse variieren. Ein Frontblendenmodul besteht hauptsächlich aus Ein-/Austaste, Reset-Taste, Betrieb-LED, Festplattenaktivität-LED, Lautsprecher etc. Stellen Sie beim Anschlieben Ihr's Frontblendenmodulus an diese Stiftleiste sicher, dass Kabel- und Pinbelegung richtig abgestimmt sind.
| B85N |
| Serial-ATA-II-Anschlüsse(SATA_4_5:siehe S.1, Nr.9) | SATA_4_5SATA_0_1SATA_2_3 | These beiden SATA-II-Anschlüsse unterstützt SATA-Datenkabel für interne Speicherveräte mit einer Datenübertragungs-geschwindigkeit bis 3,0 Gb/s. |
| Serial-ATA-III-Anschlüsse(SATA_0_1:siehe S.1, Nr.11)(SATA_2_3:siehe S.1, Nr.10) | | These vier SATA-III-Anschlüsse unterstützen SATA-Datenkabel für interne Speicherveräte mit einer Datenübertragungs-geschwindigkeit bis 6,0 Gb/s. |
| USB 2.0-Stiftleisten(9-polig, USB6_7)(siehe S.1, Nr.17)(9-polig, USB8_9)(siehe S.1, Nr.16) | USB_PWRP+GNDQUMMYUSB_PWR | Neben vier USB 2.0-Ports an der E/A-Blende befinden sich zwei Stiftleisten an thisem Motherboard. Jede USB 2.0-Stiftleiste kann zwei Ports unterstützen. |
| USB 3.0-Stiftleiste(19-polig, USB10_11)(siehe S.1, Nr.8) | USB+VbusIa/IB_SBRX:IntA_PA_SBRX+GNDGND+IntA_PA_SSTX:IntA_PA_D+IntA_PA_D+IntA_PA_D+GND | Neben zwei USB3.0-Ports an der E/A-Blende befindet sich eine Stiftleiste an thisem Motherboard. Jede USB 3.0-Stiftleste kann zwei Ports unterstützen. |
Audiostiftleiste
(Frontblende)
(9-polig, HD AUDIO1)
(siehe S.1, Nr.23)
These Stiftleiste dient dem Anschlieben von Audiogeräten an der Frontblende.
| 1. High Definition Audio Unterstützung Anschlusserkennung, der Draht am Gehäuse
muss dazu jedoch HDA unterstützen.itte befolgen Sie zum Installieren Ihres
Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Wenn Sie ein AC'97-Audiopanel nutzen, installieren Sie esitte anhand der
nachstehenden Schritte an der Audiostifileiste (Frontblende):
A. Verbinden Sie Mic_IN (MIC) mit MIC2_L.
B. Verbinden Sie Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L.
C. Verbinden Sie Erde (GND) mit Erde (GND).
D. MIC_RET und OUT_RET sind nur für das HD-Audio-Panel vorgesehen. Sie
müssen Sie nicht mit dem AC'97-Audiopanel verbinden.
E. Rufen Sie zur Aktivierung des vorderen Mikrofons das „FrontMic
(Frontmikrofon)"-Register in der Realtek-Systemsteuerung auf und passen
„Recording Volume (Aufnahmelautstärke)" an. |
| Gehäuseloutsprecherstift-
leiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 13) | DUMMY SPEAKER
1
+5V DUMMY | Bitte verbinden Sie den
Gehäuseloutsprecher mit
dieser Stiftleiste. |
| SPDIF-Ausgang
(2-polig, SPDIF_OUT1)
(siehe S. 1, Nr. 24) | GND
SPDIFOUT | Bitte verbinden Sie den
SPDIF_OUT-Anschluss
einer HDMI-VGA-Karte
über ein Kabel mit dieser
Stiftleiste. |
| Gehäuse- und
Netzteilflüfteranschlüsse
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 15) | CHA_FAN_SPEED
GND
+12V
FAN_SPEED_CONKROI | Bitte verbinden Sie die
Lüfterkabel mit den
Lüfteranschlüssen; der
schwarze Draht gehört
zum Erdungskontakt. |
| (3-polig, CHA_FAN2)
(siehe S. 1, Nr. 25) | GND
+12V
CHA_FAN_speed | |
| (3-polig, PWR_FAN1)
(siehe S. 1, Nr. 1) | +12V
GND
PWR_FAN_speed | |
CPU-Lüfteranschlussse
(4-polig, CPU_FAN1)
(siehe S.1,Nr.3)
(3-polig, CPU_FAN2)
(siehe S.1, Nr.2)
Dieses Motherboard bieteteinen 4-poligen CPULüfteranschluss (lautloserLüfter).Falls Sie einen3-poligen CPU-Lüfteranschlieben möchten,verbinden Sie ihnitte mitKontakt 1 bis 3.
ATX-Netzanschluss
(24-polig,ATXPWR1)
(siehe S.1, Nr.7)
Dieses Motherboard bietet einen 24-poligen ATX-Netzanschluss.
Bitte schlieBen Sie es zur Nutzung eines 20-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 13 an.
ATX-12-V-Netzanschluss
(8-polig,ATX12V1)
(siehe S.1,Nr.4)
Dieses Motherboard bietet einen 8-poligen ATX-12-V-Netzanschluss.itte schlieBen Sie es zur Nutzung eines 4-poligen ATX-Netzteils entlang Kontakt 1 und Kontakt 5 an.
Infrarotmodul-Stiftleiste
(5-polig, IR1)
(siehe S.1,Nr.14)
These Stiftleiste unterstützen ein optionales kabelloses Infrarotmodul zum Übertragen und Empfangen.
Serieller-Port-Stiftleiste
(9-polig, COM1)
(siehe S.1,Nr.21)
These COM1-Stiftleiste understands ein Modul für serielle Ports.
Gehäuseingriff-Stiftleiste (2-polig, CI1) (siehe S.1,Nr.19
Dieses Motherboard unterstützt die Gehäuse-offen-Erkennung, die erkennt, wenn die Gehäuseabdekung entfernt wurde. Diese Funktion setzt ein Gehäuse mit Gehäuseeingrifferkennungsdesign voraus.
TPM-Stiftleiste (17-polig, TPMS1) (siehe S. 1, Nr. 18)
Dieser Anschluss
unterstützt das Trusted Platform Module-TPM) System, das Schlüssel, digitale Zertifikate, Kennwörter und Daten
sicher aufbewahren kann. Ein TPM-System hilft zudem bei der Stärkung der Netzwerksicherheit, schützt digitale Identitäten und gewährleistet die Plattformintegrität.

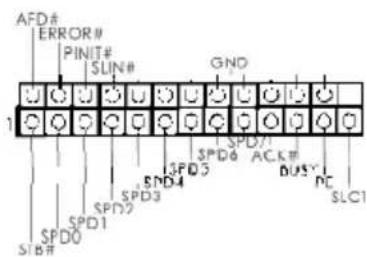

Druckanschluss-Stiftleiste (25-polig, LPT1) (siehe S. 1, Nr. 20)
Thesechnittstelleist fur Druckerkabelvorgesehen undermoglichtbequemes Anschlieben von Druckern.
