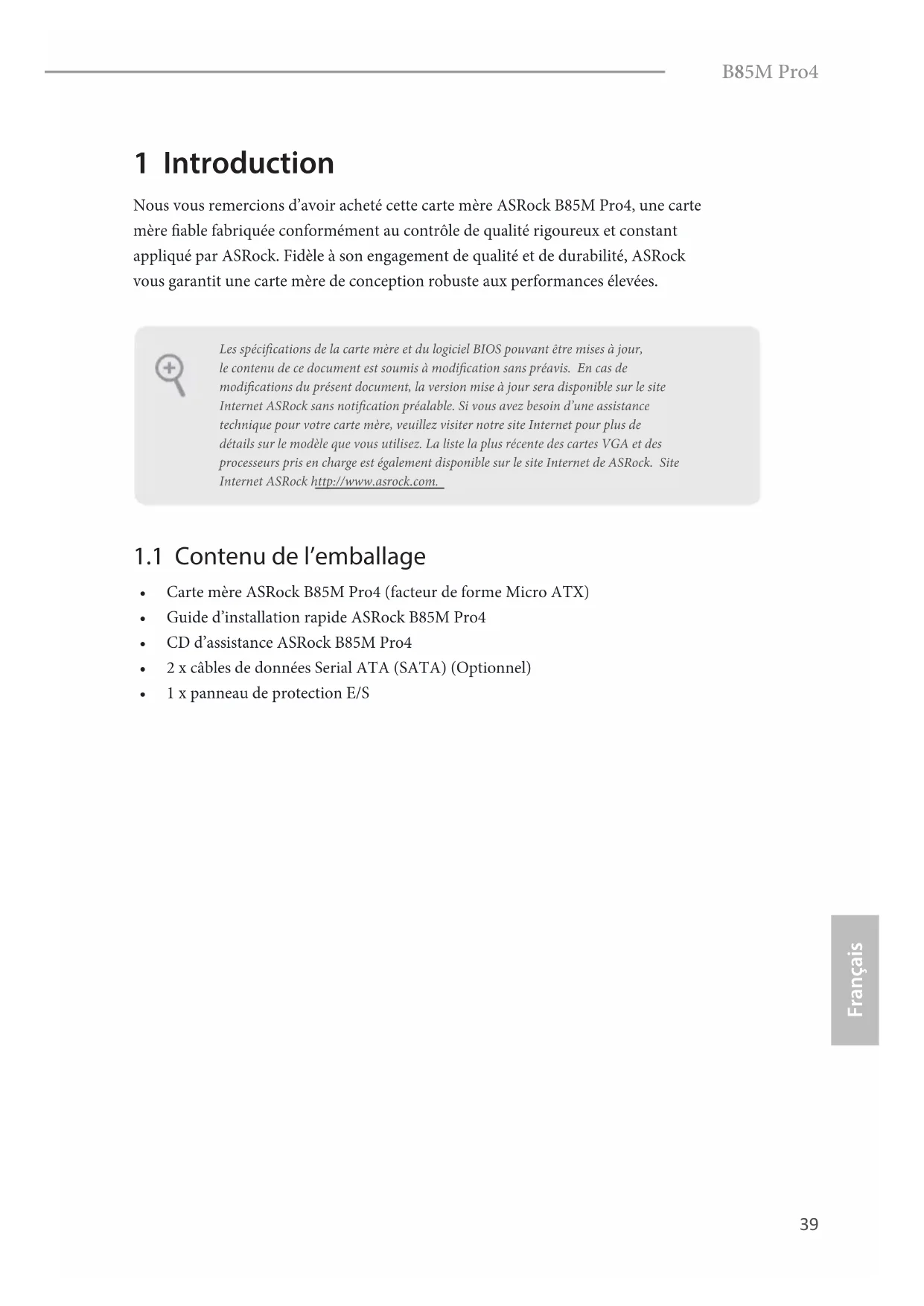

MODE D'EMPLOI B85M Pro4 ASROCK
Nous vous remercions d'avoir acheté cette carte mère ASRock B85M Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du présence document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
1.1 Contenu de l'emballage
Carte mère ASRock B85M Pro4 (facteur de forme Micro ATX)
Guide d'installation rapide ASRock B85M Pro4
CD d'assistance ASRock B85M Pro4
2x cables de données Serial ATA (SATA) (Optionnel)
1x panneau de protection E/S
1.2 Specifications
| Plateforme | • Facteur de forme Micro ATX
• Conception à condensateurs solides |
| Processeur | • Prend en charge les processeurs 4ème Génération Intel® Core™ i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150
• Conception Digi Power
• Alimentation à 4 phases
• Prend en charge la technologie Intel® Turbo Boost 2.0 |
| Chipset | • Intel® B85
• Prend en charge Intel® Small Business Advantage 2.0 |
| Mémoire | • Technologie mémoire double canal DDR3
• 4 x fentes DIMM DDR3
• Prend en charge les mémoires sans tampon non ECC DDR3 1600/1333/1066
• Capacité max. de la mémoire système : 32Go (voir AVERTISSEMENT)
• Prend en charge Intel® Extreme Memory Profile (XMP)1.3/1.2 |
| Fente d'expansion | • 1 x fente PCI Express 3.0 x 16 (PCIE1: mode x16)
• 1 x fente PCI Express 2.0 x 16 (PCIE2: mode x4)
• 2 x fentes PCI
• Prend en charge AMD Quad CrossFire™ et CrossFire™ |
| Graphiques | • La technologie Intel® HD Graphics Built-in Visuals et les sorties VGA sont uniquement prises en charge par lesrocesseurs intégrant un contrôleur graphique.
• Prend en charge la technologie Intel® HD Graphics Built-in Visuals : Intel® Quick Sync Video with AVC, MVC (S3D) and MPEG-2 Full HW Encode1, Intel® InTru™ 3D, Intel® Clear Video HD Technology, Intel® Insider™, Intel® HD Graphics 4600
• Pixel Shader 5.0, DirectX 11.1
• Mémoire partagée max. 1792Mo
• Trois options de sortie VGA : D-Sub, DVI-D et HDMI |
| Audio | ·Prend en charge la configuration à triple monitleurs
·Prend en charge la technologie HDMI avec une résolution maximale de 1920x1200 @ 60Hz
·Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz
·Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz
·Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)
·Prend en charge la fonction HDCP via ports DVI-D et HDMI
·Prend en charge la lecture Blu-ray (BD) Full HD 1080p via ports DVI-D et HDMI |
| Réseau | ·Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC892)
·Compatible audio Blu-ray Premium |
| Connectique du panneau arrière | ·Gigabit LAN 10/100/1000 Mb/s
·Giga PHY Intel® I217V
·Prend en charge la technologie Intel® Remote Wake
·Prend en charge la fonction Wake-On-LAN
·Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
·Prend en charge PXE |
| ·1 x port clavier PS/2
·1 x port D-Sub
·1 x port DVI-D
·1 x port HDMI
·1 x port sortie optique SPDIF
·4 x ports USB 2.0
·2 x ports USB 3.0
·1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
·Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entrée ligne / haut-parleur avant / microphone |
| Stockage | • 4 x connecteurs SATA3 6,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug »
• 2 x connecteurs SATA2 3,0 Go/s, compatibles avec les fonctions NCQ, AHCI et « Hot Plug » |
| Connectique | • 1 x embase IR
• 1 x embase pour port d'impression
• 1 x embase pour port COM
• 1 x embase d'intrusion chãssis
• 1 x embase TPM
• 2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches)
• 2 x connecteurs pour ventilateur de chãssis (1 x 4 broches, 1 x 3 broches)
• 1 x connecteur pour ventilateur d'alimentation (3 broches)
• 1 x connecteur d'alimentation ATX 24 broches
• 1 x connecteur d'alimentation 12V 8 broches
• 1 x connecteur audio panneau frontal
• 1 x port sortie SPDIF
• 2 x embases USB 2.0 (pour 4 ports USB 2.0)
• 1 x embase USB 3.0 (pour 2 ports USB 3.0) |
| BIOS | • BIOS UEFI AMI 64Mo avec prise en charge d'interface graphique multilingue
• Compatible ACPI 1.1 Wake Up Events
• Prend en charge SMBIOS 2.3.1
• Réglage de la tension CPU, DRAM, PCH 1,05V, PCH 1,5V |
| CD inclus | • Utilitaires, logiciel AntiVirus (version d'évaluation), version d'essay CyberLink MediaEspresso 6.5, navigateur Google Chrome et barre d'outils, Start8 |
| Surveillance du matériel | • Détention de la température du processeur/chãssis
• Tachéomètre processeur/chãssis/ventilateur d'alimentation
• Fonction ventilateur silencieux processeur/chãssis Quiet Fan (permiet au ventilateur du chãssis d'adapter sa vitesse de rotation automatiquement en fonction de la température du processeur)
• Contrôle simultané des vitesses du ventilateur processeur/chãssis
• Détention CHASSIS OUVERT |
Surveillance de la tension d'alimentation: +12V, +5V, +3,3V , CPU Vcore
Système d'exploitation
Compatible Microsoft® Windows® 8 / 8 64-bit / 7 / 7 64-bits
Certifications
FCC,CE,WHQL
ErP/EuP Ready (alimentation ErP/EuP ready requise)
- pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com
Il est important de signaler que l'overcloking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de cette système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périhériques du système. L'overclocking se fait à vos risques et périls. Nous ne pourrons enaucun cas être tenus pour responsables des dommages éventuels provoqués par l'overclocking.
En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows 64-bit. Vous pouvez utiliser ASRock XFast RAM pour utiliser la mémoire dont Windows ne peut se servir.
1.3 Configuration des cavaliers (jumper)
L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumper). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est 'court-circuit'. Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est 'ouvert'. L'illustration représenté un cavalier à 3 broches dont les broches 1 et 2 sont « court-circuites » si un capuchon de cavalier est posé sur ces 2 broches.
Cavalier Clear CMOS (CLRCMOS1) (voir p.1, No. 22)
2_3 Fonction Clear CMOSPar défaut
CLRCMOS1 vous permet d'effacer les valeurs par défaut, veuilles etéindre votre ordinateur et débrancher son cordon d'alimentation. Patientez 15 secondes, puis utilisez un capuchon de cavalier pour court-circuiter la broche 2 et la broche 3 sur CLRCMOS1 pendant 5 secondes. Toutefois, n'effacez pas la CMOS immédiatement après avoir mis à jour le BIOS. Si vous avez besoin d'effacer les données CMOS après une mise à jour du BIOS, vous devez tout d'abord redémarrer le système, puis l'éteindre avant de proceder à l'effacement de la CMOS. Veuilles notes que les paramètres mot de passer, date, heures et profil de l'utilisateur seront uniquement effacés en cas de retrait de la pile de la CMOS.
Si vous effacez la CMOS, l'alerte de chassis ouvert peut se déclencher. Veuillez régler l'option du BIOS sur « Effacer » pour supprimer l'histoire des intrusions de chassis précédentes.
1.4 Embases et connecteurs de la carte mère
Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irremédiablement votre carte mère.
Embase du panneau
système
(PANNEAU1 à 9 broches)
(voir p.1, No. 12)
Branchez le bouton
de mise en marche, le
bouton de réinitialisation
et le témoin d'etat du
syte mepresentsur
le chassin sur cette
embase en respectant la
configuration des broches
illustrée ci-dessous.
Repérez les broches
positive et négative avant
de brancher les cables.
PWRBTN (Bouton de mise en marche):
pour brancher le bouton de mise en marche au panneau frontal du chassin. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton de mise en marche.
RESET (Bouton de réinitialisation):
pour brancher le bouton de réinitialisation au panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.
PLED (LED d'alimentation du système):
pour brancher le témoin d'etat de l'alimentation au panneau frontal du chassin. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode veille S1/S3. Le LED est étant lorsque le système se trouve en mode veille S4 ou hors tension (S5).
HDLED (LED d'activité du disque dur):
pour brancher le témoin LED d'activité du disque dur au panneau frontal du chassis. Le LED est allumé lorsque le disque dur lit ou écrit des données.
La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton de mise en marche, bouton de réinitialisation, LED d'alimentation, LED d'activité du disque dur, haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, voirlez à parfaitement faire correspondre les fils et les broches.
| Connecteurs Serial ATA2
(SATA_4_5:
(voir p.1, No. 9) | SATA_4_5SATA_0_1 SATA_2_3 | Ces deux connecteurs
SATA2 sont compatibles
avec les cables de données
SATA pour les apparilis
de stockage internes
avec un taux de transfert
maximal de 3,0 Go/s. |
| Connecteurs Serial ATA3
(SATA_0_1:
voir p.1, No. 11)
(SATA_2_3:
(voir p.1, No. 10) | | Ces quatre connecteurs
SATA3 sont compatibles
avec les cables de données
SATA pour les apparilis
de stockage internes
avec un taux de transfert
maximal de 6,0 Go/s. |
| Embases USB 2.0
(USB6_7 à 9 broches)
(voir p.1, No. 17)
(USB8_9 à 9 broches)
(voir p.1, No. 16) | USB_PWR
P+GND
P-CLIMMY
USB_PWR | En plus des quatre ports
USB 2.0 sur le panneau
E/S, cette carte mère est
dotée de deux embaches.
Chaque embase USB 2.0
peut prendre en charge
deux ports. |
| Embases USB 3.0
(USB10_11 à 19 broches)
(voir p.1, No. 8) | Vbus
IJA_PB_SBUHX
IJA_PA_SBUY
IJA_PA_SBRX+
GND
IJA_PA_PB_STX-
IJA_PA_PSTX+
IJA_PA_SSTX+
GND
IJA_PA_PB_D-
IJA_PA_PB_D+
IJA_PA_D+
Capcity | En plus des deux ports
USB 3.0 sur le panneau
E/S, cette carte mère
est dotée d'une embase
supplémentaire. Chaque
embase USB 3.0 peut
prendre en charge deux
ports. |
| Embase audio du panneau
frontal
(HD=AUDIO1 à 9
broches)
(voir p.1, No. 23) | GND
PRESENCE#
MIC_RET
OUT_RET
J_SNFSE
OUT2_L
MIC2_R
MIC2_L | Cette embase sert au
branchement des apparilis
audio au panneau audio
frontal. |
- L'audio haute définition prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivre les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
- Si vous utilisez un panneau audio AC'97, veuillez le brancher sur l'embase audio du panneau frontal en procedant comme suit :
A. branchez Mic_IN (MIC) sur MIC2_L.
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutilde de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, selectionnez l'onglet « FrontMic » du panneau de contrôle Realtek et reglez le paramètre « Volume d'enregistrement »
Embase du haut-parleur du chassis
(SPEAKER1 à 4 broches)
(voir p.1, No. 13)
DUMMY SPEAKER
+5V DUMMY
Veuillez brancher le hautparleur du chassis sur cette embase.
Connecteur sortie SPDIF
(SPDIF_OUT1 à 2
broches)
(voir p.1, No. 24)
Veuillez brancher le connecteur SPDIF_OUT d'une carte VGA HDMI sur cette embase à l'aide d'un cable.
Connecteurs du chassin et de l'alimentation du ventilateur
(CHA_FAN1 à 4 broches)
(voir p.1, No. 15)
Veuillez brancher les cables du ventilateur sur les connecteurs du ventilateur, puis reliez le fil noir à la broche de mise à terre.
(CHA_FAN2 à 3 broches)
(voir p.1, No. 25)
(PWR_FAN1 à 3 broches)
(voir p.1, No. 1)
GND +12V CIA_TAN_SPED
+12V GND|PWR_FAN_SPEED
| Connecteurs du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No. 3)
(CPU_FAN2 à 3 broches) (voir p.1, No. 2) | +12V
GND
CPU_FAN_SPEED
FAN_speed_CONTROL | Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches.
Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la Broche 1-3. |
| Connecteur d'alimentation ATX (ATXPWR1 à 24 broches) (voir p.1, No. 7) | 12
1
24
13 | Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13. |
| Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No. 4) | 8
5
4
1 | Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 5. |
| Embase pour module infrarouge (IR1 à 5 broches) (voir p.1, No. 14) | IRTX
+5VSD
DUMMY
1
GND
IRRX | Cette embase prend en charge un module sans-fil d'émission et de réception infrarouge optionnel. |
| Embase pour port série (COM1 à 9 broches) (voir p.1, No. 21) | RRXD1
DTR#1
DUSH1
CCTS#1
RRR#1
NKS#1
TTXD1
DDCD#1 | Cette embase COM1 prend en charge un module de port série. |
Embase d'intrusion
chassis
(CI1 à 2 broches)
(voir p.1, No. 19)
Cette carte mère prend en charge la fonction de détction CHASSIS OUVERT qui alerte l'utilisateur en cas de retrait du boîtier du chàssis. Cette fonction requiert un chàssis à conception intégrant la détction d'intrusion.

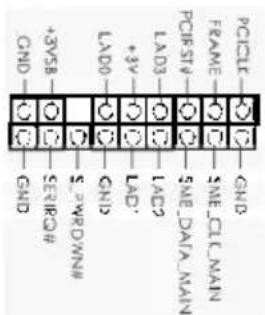

Embase TPM
(TPMS1 à 17 broches)
(voir p.1, No. 18)
Ce connecteur prend en charge un module TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvégarder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protéger les identités numériques et de préserver l'intégrité de la plateforme.

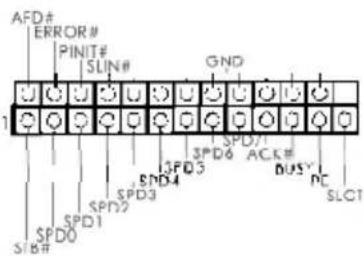

Embase de port
d'impression
(LPT1 à 25 broches)
(voir p.1, No. 20)
Il s'agit d'une interface pour le cable du port d'impression qui permet un branchement aisé des péripériques d'impression.
