Típus	Jégkészítő
Márka	Guzzanti
Modell	GZ 124A
Tápellátás	220-240V ~ 50Hz
Jégkészítési áram	1.1 A
Jégbetakarítási áram	1.3 A
Hűtőközeg	R290 (32 g)
Nettó tömeg	9.5 kg
Klímaosztály	SN/N/ST/T
Védettségi típus	I
Jégkészítési idő (kb.)	13 - 25 perc ciklusonként
Időzítő funkció	Igen, programozható be/ki
Automatikus öntisztítás	Igen, 20 perces program
Jégteli érzékelés	Igen, automatikus leállítás
Vízzint-érzékelés	Igen, alacsony vízszint jelzés
Földelés szükséges	Igen (3 érintkezős földelt csatlakozó)
Gyermekbiztonság	8 év alatti gyermekek felügyelet nélkül nem használhatják
Tisztítási módszer	Hígított mosószer, meleg víz, puha kendő
Vízleeresztés	A hátul/alsó részén található leeresztő sapkán keresztül
Vízelválasztó cső karbantartása	A lyukak és szűrők időszakos tisztítása

Gyakran ismételt kérdések - GZ 124A Guzzanti

Mit tegyek, ha a 'Vízhiány' jelzőfény világít?

Kapcsolja ki a készüléket, töltsön ivóvizet a tartályba a TELI jelzésig, majd indítsa újra a jégkészítőt.

Hogyan állítsam be az időzítőt a készülék be-/kikapcsolásához?

Nyomja meg egyszer a TIMER/CLEAN gombot. A kijelzőn '1H' jelenik meg. A + és - gombokkal állítsa be az időt. 5 másodperc után a beállítás elmentődik.

Hogyan indítsam el az automatikus öntisztító programot?

A készülék csatlakoztatva (de kikapcsolva) tartsa lenyomva a TIMER/CLEAN gombot több mint 5 másodpercig. A tisztítási ciklus 20 percig tart, és automatikusan leáll.

Miért készít vékony jégkockákat a jégkészítőm?

A vékony jeget okozhatja magas környezeti vagy vízhőmérséklet. Helyezze a készüléket hűvösebb helyre, vagy használjon hűvösebb vizet. A jégkészítési időt is növelheti a + gomb megnyomásával egy ciklus alatt (maximum 6 perc).

Hogyan tisztítsam meg a vízelválasztó csövet?

Kapcsolja ki a készüléket, és szerelje szét a vízelválasztó csövet. Használjon vékony drótot a cső minden lyukának dugulásmentesítéséhez. Szerelje vissza, ügyelve arra, hogy a jobb oldali csatlakozó megfelelően csatlakozzon a szilikoncsőhöz.

Mit jelentenek az E1, E2 és E hibakódok?

E1 hibás környezeti hőmérséklet-érzékelőt jelez. E2 hibás vízhőmérséklet-érzékelőt jelez. E jégkészítési anomáliát vagy hűtőközeg-szivárgást jelent. A készülék még működhet; cserélje ki az érzékelőket, vagy hívjon szervizt az E esetén.

Hogyan ürítsem ki az összes vizet a készülékből?

Húzza ki a készüléket, és távolítsa el a leeresztő sapkát a hátul/alsó részen. Várjon néhány percet a teljes leeresztéshez. A nagy víztartály esetén csatlakoztassa a készüléket (ne indítsa el), majd távolítsa el a sapkát, hogy a víz kifolyhasson.

Használhatok hosszabbítót?

Nem javasoljuk a hosszabbító használatát. Ha szükséges, használjon legalább 0,75 mm² keresztmetszetű, legalább 16A/250V névleges áramú, földelt csatlakozójú kábelt.

Milyen gyakran kell tisztítani a jégkészítőt?

Ajánlott 24 óránként cserélni a vizet, és 3 naponta alaposan tisztítani a készüléket. Időnként tisztítsa meg a vízelválasztó csövet és a szűrőket.

Milyen hűtőközeget használ a GZ 124A?

A készülék R290 (32 g) hűtőközeget használ. Ez gyúlékony, ezért a készüléket a helyi előírásoknak megfelelően ártalmatlanítsa, és ne sértse meg a hűtőközeg-áramkört.

HASZNÁLATI ÚTMUTATÓ GZ 124A Guzzanti

Záruka se nevztahuje.

HASZNÁLAT ÉS ÁPOLÁS......7

A KÉSZÜLÉK KICSOMAGOLÁSA....7

A KÉSZÜLÉK CSATLAKOZTATÁSA 8

A JÉGKOCKA KÉSZÍTŐ TISZTÍTÁSA ÉS ÁPOLÁSA....8

A JÉGKÉSZÍTŐ HASZNÁLATA 10

AUTOMATIKUS ÖNTISZTÍTÓ PROGRAM....11

HIBAELHÁRÍTÁS 13

MÜSZAKI PARAMÉTEREK ÉS BEKÖTÉSI RAJZ 14

FONTOS BIZTONSÁGI TUDNIVALÓK

A felhasználók személyes biztonsága nagyon fontos számunkra.

Az útmutató a készülék használatával kapcsolatos, fontos tudnivalókat tartalmaz.

Kérjük, hogy olvassa el és tartsa be a biztonsági figyelmeztetéseket.

Figyelmeztető biztonsági szimbólum:

Kérjük, hogy tartsa be a figyelmeztető szimbólummal és a „VESZÉLYES”, vagy „FIGYELEM” szóval jelölt utasításokat!

A szavak jelentése:

Az utasítások mellőzése súlyos vagy halálos sérülésekhez vezethet.

Az útmutató a készülék használatával kapcsolatos fontos információkat tartalmaz.

A figyelmeztetések ismertetik a fennálló veszélyeket, a veszélyek elkerülésének módját, és az utasítások mellőzésének következményeit.

A KÉSZÜLÉK ÜZEMBE HELYEZÉSE

FONTOS BIZTONSÁGI TANÁCSOK

Az elektromos készülékek használatánál mindig be kell tartani az alapvető biztonsági szabályokat a tűz, áramütés, sérülések, vagy anyagi károk veszélyének elkerülése érdekében. Kérjük, hogy a készülék használata előtt olvassa el figyelmesen valamennyi utasítást.

- A készüléket használhatják 8 évnél idősebb gyermekek, valamint korlátozott fizikai, szellemi és érzékszervi képességű felnőttek, illetve kellő tapasztalattal nem rendelkező személyek is, amennyiben felügyelet alatt állnak, és tisztában vannak a készülék biztonságos használatának feltételeivel és a fennálló veszélyekkel. A készülékkel nem játszhatnak gyermekek. A tisztítást és ápolást nem végezhetik 8 évnél fiatalabb gyermekek felügyelet nélkül.

- Ne használjon semmilyen készüléket, ha a tápkábel megsérült. A sérült kábelt a fennálló veszélyek elkerülése végett csak a gyártó, szerviztechnikus vagy hasonló képzettségű személy cserélheti ki.

A készüléket úgy kell elhelyezni, hogy a csatlakozódugó könnyen hozzáférhető legyen. Csak a megfelelően polarizált aljzathoz csatlakoztassa. Ne csatlakoztasson más készüléket ugyanabba az aljzatba. Győződjön meg arról, hogy a csatlakozódugó teljesen be van dugva az aljzatba.

- Ne vezesse a tápkábelt szönyegek vagy más hőszigetelők alatt. Ne takarja le a tápkábelt. Tartsa távol a kábelt a gyakran használt helyektől, és ne tegye ki víz hatásának.

Nem javasoljuk hosszabbító kábel használatát, mert túlmelegedhet és fennáll a tűzképződés veszélye. Ha szükséges egy hosszabbító használata, akkor legalább 0,75 mm² méretűt és legalább 16 A / 250 V \~ csatlakozódugót használjon.

FIGYELMEZTETÉS: Ezt a készüléket földelni kell.

• Tisztítás, javítás vagy karbantartás előtt válassza le a jégkészítőt.
- Ha gyermekek tartózkodnak a készülék közelében, fokozott óvatosságra van szükség.
- Ne használja a jégkészítőt a szabadban. Helyezze a jégkészítőt közvetlen napfénytől védett helyre, és győződjön meg arról, hogy legalább 15 cm szabad hely van a készülék hátsó része és a fal között. Tartson legalább 15 cm távolságot a készülék mindkét oldalán.
- Ne használjon vízen kívül más folyadékot jégkockák készítéséhez.
- Ne tisztítsa a jégkészítőt gyúlékony folyadékokkal. Ezek gözei tüzet vagy robbanást okozhatnak.
- Ne fordítsa meg a készüléket. A készülék instabilitásának elkerülése érdekében a készüléket sík vagy vízszintes felületre kell helyezni.
- Ha a jégkészítőt télen kintről viszi be, csatlakoztatás előtt várjon néhány órát, amíg szobahömérsékletűre melegszik.
- A készüléket nem használhatják gyermekek, valamint korlátozott fizikai, szellemi és érzékszervi képességű felnőttek, illetve kellő tapasztalattal nem rendelkező személyek, amennyiben nem állnak felügyelet alatt és nincsenek tisztában a készülék biztonságos használatának feltételeivel és a fennálló veszélyekkel.
- Ügyelni kell a gyermekekre, hogy ne játszanak a készülékkel.
• Ezt a készüléket földelni kell.
- Ne tároljon robbanásveszélyes anyagokat, például gyúlékony hajtóanyaggal ellátott aeroszolos palackokat ebben a készülékben.
• A készülék csak háztartásokban és hasonló helyeken használható, ilyenek pl.:

• alkalmazottak konyhái boltokban, irodákban és más munkahelyeken;
  – hotelek, motelek és más szálláshelyek vendégei által;
  – reggelit szolgáltató szállásokon;
• Cateringnél és más kiskereskedelmi célokra.

FIGYELMEZTETÉS: Tűzképződés veszélye/gyúlékony anyagok.

Tartsa be a gyúlékony anyagok selejtezésére vonatkozó helyi szabályokat!

• FIGYELMEZTETÉS: Gondoskodjon arról, hogy a készülék vagy a beépített hűtőszekrény szellőzőnyílásai mindig akadálymentesek legyenek.
  • FIGYELMEZTETÉS: Ügyeljen, hogy ne sérüljön meg a hűtőkör.
• FIGYELMEZTETÉS: Ne használjon mechanikus eszközöket a leolvasztás meggyorsításához, a gyártó által javasolt eszközök kivételével.
  • FIGYELMEZTETÉS: Ne használjon elektromos készülékeket a jégkészítő belsejében.

FONTOS:

A tápkábel vezetékei a következő kód szerint vannak színezve:

Zöld	és	sárga:	Földelés
Kék:		Nulla
Barna:		Fázis

• A készüléket nem használhatják gyermekek, valamint korlátozott fizikai, szellemi és érzékszervi képességű felnőttek, illetve kellő tapasztalattal nem rendelkező személyek, amennyiben nem állnak felügyelet alatt és nincsenek tisztában a készülék biztonságos használatának feltételeivel és a fennálló veszélyekkel.
• Ügyelni kell a gyermekekre, hogy ne játszanak a készülékkel.
• A készülék hűtőközeget és gyúlékony gázt tartalmaz, tartsa be a gyúlékony anyagok selejtezésére vonatkozó helyi szabályokat! Selejtezés előtt vegye le a készülék ajtaját, különben fennáll a gyermekek beszorulásának veszélye.

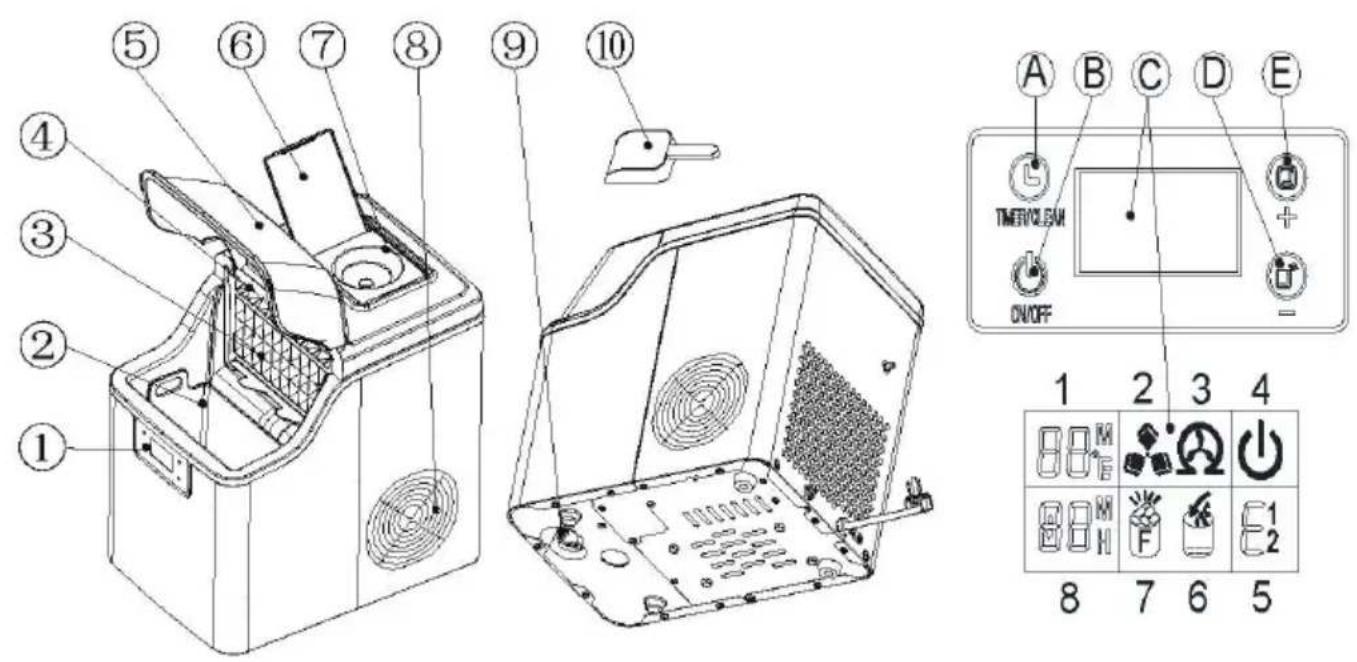

ISMERKEDÉS A KÉSZÜLÉKKEL

1. Vezérlőpanel:

A. Időzítő/tisztítás gomb

A gomb rövid megnyomásával beléphet az időzítő beállításába; a gomb több, mint 5 másodperces lenyomásával beléphet a „Tisztítás” beállításba

B. BE/KI gomb

Ha a készülék ki van kapcsolva, nyomja meg ezt a gombot a készülék bekapcsolásához;

Amikor a készülék jégkockákat készít, nyomja meg ezt a gombot több mint 5 másodpercig, a készülék kényszer- jéggyűjtési folyamatra kapcsol.

C. LCD kijelző

1. Környező hőmérséklet és jég-visszaszámlálás jel: ha a kijelzön az felirat látható, a jég visszaszámlálása folyamatban van, az <° F> felirat a kijelzön a környező hőmérsékletet jelenti.
2. Jégkocka jel: amikor a jel forog, a készülék jégkockákat készít, amikor a jel villog, a készülékben jéggyűjtés folyamat zajlik.
3. Automatikus öntisztítás jel
4. BEKAPCSOLÁS/KIKAPCSOLÁS jel
5. Hibakód

E1 - Környező hőmérséklet - érzékelő hiba

E2 - Vízhőmérséklet -érzékelő hiba

E - Rendellenes jégtermelést vagy hűtőközeg -szivárgást jelez

1. Vízhiányra figyelmeztető jel.
2. Telített jégtartályra figyelmeztető jel.
3. Időbeállítás terület. A ábrázolás az időzítő egység BEKAPCSOLVA/KIKAPCSOLVA állapotát jelzi, az pedig a jégkészítés idejének beállítását.

D. Jégkészítés és az időzítő csökkentése.

E. Jégkészítés és az időzítő növelése.

1. Jégtartó kosár
2. Párologtató
3. Vízleválasztó cső
4. A készülék felső burkolata
5. A víztartály fedele
6. Palacktartó vízpalackhoz (opcionális, palackozott vízzel szállított berendezésekhez)
7. Forró levegő kimenet
8. Vízleeresztő dugó: A víz leeresztéséhez a készülékből.
9. Jégszedő lapát

1. Távolítsa el a külső és belső csomagolóanyagokat. Ellenőrizze, nem hiányzik-e a jégtartó kosár és a jéglapát. Hiányok észlelése esetén értesítse a márkaszervizt.
2. Mossa ki a készüléket meleg vízzel és egy puha ronggyal. Vegye ki és mossa el a jéqtartó kosarat.
3. Helyezze a készüléket távol a közvetlen napsugaraktól és egyéb hőforrásoktól (pl. kályha, fűtőtest). A felület legyen szilárd és egyenes. Hagyjon legalább 10 cm üres teret a készülék hátsó része és a fal között.
4. Szerelés után hagyja legalább egy órán át üresen állni a készüléket, mielőtt csatlakoztatná az áramkörhöz.
5. Úgy kell elhelyezni a készüléket, hogy a fali aljzat könnyen hozzáférhető legyen.

FIGYELMEZTETÉS: Csak ivóvízzel szabad feltölteni.

A KÉSZÜLÉK CSATLAKOZTATÁSA

VESZÉLYES

* A földelt csatlakozó helytelen használata elektromos áramütést okozhat. Megrongált tápkábel esetén értesítse a szervizközpontot.

1. Biztonsági okokból a készüléket szakszerűen földelni kell. Az áramütés veszélyének minimalizálása miatt a tápkábel egy földelt csatlakozódugóval van ellátva, amelyet egy standard földelt fali aljzathoz kell csatlakoztatni.
2. A készüléket egy önálló, szakszerűen földelt fali aljzathoz kell csatlakoztatni. Soha nem szabad megrongálni vagy megváltoztatni a földelő vezetéket. Valamennyi, a tápfeszültséggel vagy földeléssel kapcsolatos kérdéssel egy szakképzett villanyszerelőhöz kell fordulni.
3. Ehhez a készülékhez szabványos 220-240 V, 50 Hz-es, három pólusú elektromos aljzat szükséges.

A JÉGKOCKA KÉSZÍTŐ TISZTÍTÁSA ÉS ÁPOLÁSA

Használat előtt gondosan tisztítsa meg a készüléket.

1. Vegye ki a jégtartó kosarat.
2. A belső részt mossa ki némi neutrális tisztítószer, meleg víz és puha rongy segítségével.
3. Öblítse le tiszta vízzel a belső részeket, majd eressze le a vizet a készülék oldalán levő nyíláson át.
4. A külső felületet rendszeresen meg kell tisztítani meleg vízzel és egy kevés semleges tisztítószerrel.
5. Törölje szárazra a külső és belső részt egy puha ronggyal.
6. Ha hosszabb ideig nem használja majd a készüléket, eressze le az vizet, és szárítsa ki a készülék belsejét.

Hosszabb használat után ajánlatos gondosan megtisztítani a készüléket. Főleg a vízelválasztó csövet és a vízszűrőket kell rendszeresen tisztítani.

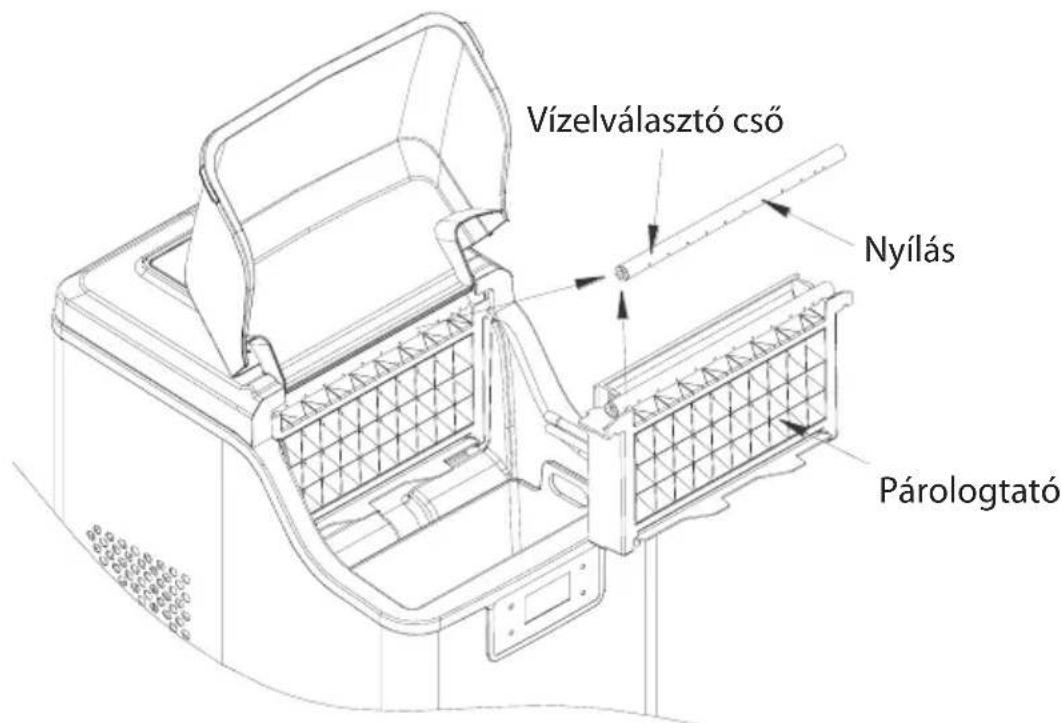

1. Ha eldugul a vízelválasztó cső és nem folyik át rajta a víz, miközben a kompresszor és a szivattyú működik, akkor először kapcsolja ki a készüléket, majd szerelje ki, és tisztítsa meg ezt a csövet. Tisztítsa meg valamennyi csőnyílást az alábbi ábra szerint. Tisztítás után szerelje vissza a vízelválasztó csövet és kösse be helyesen a szilikon csőhöz.

1. Tisztítsa meg mosogatószerrel a víztartályt és a nagy víztartályt, és törölje át egy puha konyharuhával. Ezután öblítse ki a belső részt, és eressze le a vizet a leeresztő dugasz kihúzásával a hátsó részen. Így a készülék használata megfelel a higiéniai követelményeknek, és be lehet biztosítani a helyes működést.
2. Ha a tisztításnál jégkockák maradnak a párologtatón, és nem lehet egyszerűen kivenni ezeket, kapcsolja be a jégkocka készítő programot, majd nyomja meg és tartsa lenyomva több mint 5 mp-re az „ON/OFF“ gombot a jégadagoló folyamat elindításához. Ez leegyszerűsíti a jegesedés eltávolítását.

Az összes víz leeresztése a belső tartályból és a nagy víztartályból.

A nagy víztartályban levő víz kifolyását megakadályozza a leeresztő nyílás előtti szelep. Ezért, ha le szeretné ereszteni az összes vizet, akkor csatlakoztassa a készüléket az áramkörhöz, de ne kapcsolja be. Ezután vegye ki a leeresztő nyílás dugaszát a hátsó részen. Várjon néhány percet, amíg kifolyik a víz.

A JÉGKÉSZÍTŐ HASZNÁLATA

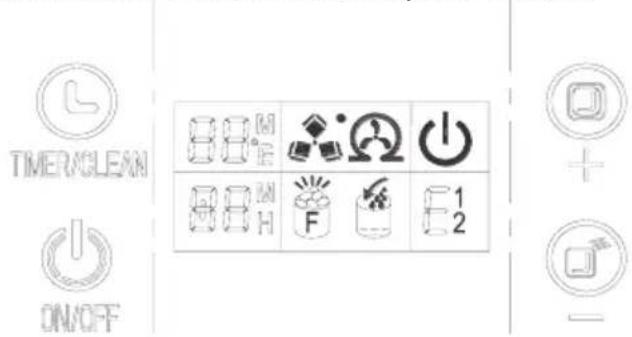

Vezérlőpanel és kijelző terület

Vezérlöterület VezérlöterületKijelző terület

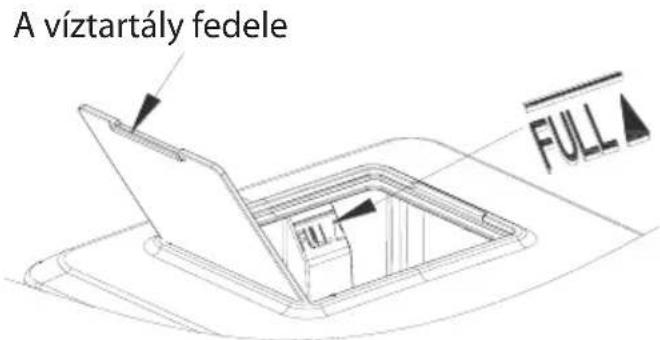

1. Vegye le a víztartály fedelét és töltsön be ivóvizet. Ügyeljen, hogy a maximális vízszint FULL jelzés alatt legyen, lásd lenti ábra.

Figyelmeztetés: Ne öntsön vizet a jégkosár alatt található belső víztartályba. Ez a tartály nem elég nagy, és ez befolyásolja a jéggyártás teljesítményét.

1. A készülék bekapcsolása: Csatlakoztassa a készüléket a hálózathoz, a tápellátás szimbólum <> villogni kezd, és az aktuális környező hőmérséklet megjelenik a kijelző-ablak bal felső sarkában, például a „80F”jelölés 80 Fahrenheit fokot jelent. A készülék bekapcsolásához nyomja meg ismét az „ON / OFF“ gombot, először a víz a víztartályba áramlik a normál vízszintig, majd a kompresszor jégkockákat kezd készíteni, ugyanakkor a tápellátás szimbóluml <> világít, és a jégkocka szimbólum <> forog, a környező hőmérséklet kijelzése eltűnik. Néhány perc jégkészítés után villogó szám jelenik meg a környezeti hőmérséklet kijelzési területén, például a villogó „10M” szám azt jelenti, hogy a jégkészítési folyamat befejezése 10 percet vesz igénybe.

2. A jég eltávolítása közben a jégkészítőből a < > szimbólum villog, a víz a felső víztartályból az alsó víztartályba áramlik az elektromos-mágnesszelepen keresztül, a < > szimbólum akkor világít, amikor a víz az alsó víztartályban megtelt, a < > szimbólum kialszik, majd elkezdődik a következő jégkészítési ciklus. Ha nincs víz a víztartályban, a < > szimbólum továbbra is világít. Kapcsolja ki a készüléket, töltse fel újra vízzel, majd indítsa újra a készüléket, hogy jégkockákat képezzen. Vagy öntsön bele közvetlenül vizet és várjon 20 percet, a készülék újra elindul.

Megjegyzés: A jégkészítési ciklus a környező hőmérséklettől függően körülbelül 13-25 percet vesz igénybe. Először a jég elkészítése kicsit hosszabb lesz a kezdeti vízhőmérsékletnek megfelelően. Rendkívül forró szobahőmérsékleten a jégkészítés időtartama jelentősen eltérő lehet, de nem haladja meg a 35 percet. Ha úgy gondolja, hogy a jégkockák nem elég vastagok, állítsa be a jégkészítési időt a jégkészítés során a <+> és a <-> gomb megnyomásával. Nyomja meg egyszer a gombot, és a jégkészítési ciklus egy perccel növekszik vagy csökken, legfeljebb 6 percig. A beállítás csak egy új ciklusnál fog működni.

1. Ha felvilágít a telített jégtartály jele , a készülék leáll, vegye ki belőle a jégkockákat, és a készülék újra működni kezd.

Ha a gombot 5 másodpercnél tovább lenyomva tartja a jégkészítés alatt, a készülék megkezdi a jéggyűjtést. Nyomja meg a gombot, és a készülék kikapcsol.

Időzítő beállítása. Időzítő egység beállítása. Amikor a készülék működik, az időzítő kikapcsolja a készüléket.

Időzítő beállítása. Ha ki van kapcsolva a készülék, kapcsolja be.

Nyomja meg a gombot, a kijelzön megjelenik az <1H>, majd nyomja meg a <+> és <-> gombot az idő beállításához. A beállítás alatt a H villog, 5 másodperc múlva a H világít, és a készülék időzítő beállításban lesz.

1. Vízleeresztés: Húzza ki a vízleeresztő dugót a készülék aljáról, majd ürítse ki a vizet belülröl. Ajánlatos 24 óránként cserélni a vizet, és 3 naponta tisztítani a készüléket.

AUTOMATIKUS ÖNTISZTÍTÓ PROGRAM

Az öntisztító program elindítása: Csatlakoztassa a készüléket a hálózathoz, nyomja meg 5 másodpercnél tovább a „TIMER / CLEAN” gombot a kezelőpanelen, 20 percre van szükség az öntisztító program elindításához. Az szímbólum forog a kijelzőn, az idő visszaszámlálási terület kijelzése 20M.

Öntisztító program törlése: Egy öntisztító program befejezése körülbelül 20 percet vesz igénybe. Amikor a program véget ér, a rendszer automatikusan leáll. Az öntisztító programot azonban a kezelőpanel „BE/KI” gombjának megnyomásával kényszeresen is ki lehet kapcsolni.

Figyelem

A. Rendszeresen ellenőrizze, hogy nem dugult el a víztartály, a szűrő és a vízelválasztó cső. Tisztítsa meg rendszeresen ezeket a részeket.
B. A víz hőmérséklete befolyásolja a jégkészítés kapacitását. Minél alacsonyabb a víz hőmérséklete, annál több jeget termel a készülék.
C. Minél alacsonyabb a környező hömérséklet, annál több jeget termel a készülék.
D. A szivattyú jó működéséhez mindig jó minőségű vizet kell használni. Rosszabb minőségű víz használata esetén a szivattyú zajos lesz, de ez nem befolyásolja a készülék működését.
E. A kompresszort a készülék kikapcsolása után 3 perccel lehet újraindítani.

HIBAELHÁRÍTÁS

Probléma Lehetséges	ok Megoldás
A < >világít.	Kevés víz.	Kapcsolja ki a készüléket, töltse fel a vizet avonalig, indítsa el újra a készüléket.
A < >világít.	Megtelt a jégtartó kosár. Vegye ki a jeget a kosárból.
A tartályban van víz, de világít a <>.	Hibás az elektromágneses víztöltő szelep.	Forduljon egy szakképzett technikushoz.
Világít az.<E1>.	Hibás a környező hőmérséklet érzékelője.	A készülék tovább működhet.Cserélje ki az érzékelőt.
Világít az<E2>.	Vízhőmérséklet -érzékelő hiba.	A készülék tovább működhet.Cserélje ki az érzékelőt.
A víz nem az elválasztó csőben van.	Akadályok a nyílások előtt.	Egy vékony huzallal szúrja át az összes nyílást, hogy a víz átfolyhasson.
	Eltömődött a vízszűrő. Tisztítsa meg a szűrőt.
A jégkockák vastagok, és nem potyognak le.	Túl hosszú a jégkészítő ciklus.	Rövidítse le a ciklust a <-> megnyomásával.
Vékony jégkockák.	Nagyon magas környező hőmérséklet.	Helyezze át a készüléket egy hűvösebb helyre.
	Magas a víz hőmérséklete.	A víz hőmérséklete legfeljebb 25°C lehet.
	Rövid a jégkészítő ciklus.	Hosszabbítsa meg a ciklust a <+> megnyomásával.
A készülék működik, de nem termel jeget.	Magas a környező hőmérséklet, vagy a víz hőmérséklete.	Vigye a készüléket olyan helyre, ahol a hőmérséklet 30°C alatt van, használjon hideg vizet.
	Szivárog a hűtőrendszer.	Forduljon egy szakképzett technikushoz.
	Leblokkolt hűtőrendszer.	Forduljon egy szakképzett technikushoz.

MÜSZAKI PARAMÉTEREK ÉS BEKÖTÉSI RAJZ

MÜSZAKI PARAMÉTEREK

Modell GZ 124A
Védelem típusa I
Klímaosztály típusa SN/N/ST/T
Tápegység 220 - 240 V/50 Hz
Áramterhelés jégkészítésnél 1,1 A
Áramterhelés jéggyűjtésnél 1,3 A
Hűtőközeg R290/32 g
Nettó tömeg 9,5 kg
Vesikant C	_5H_10

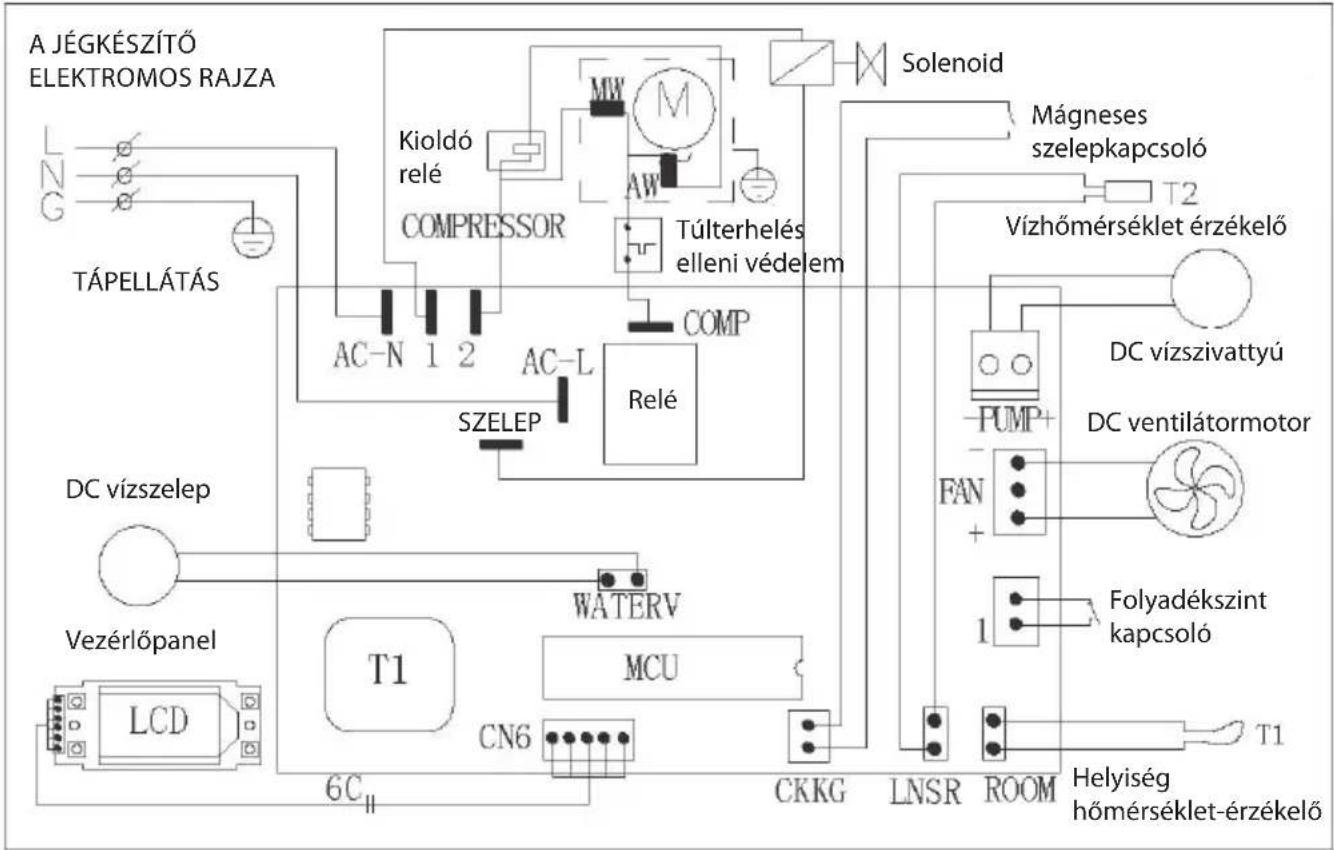

BEKÖTÉSI RAJZ

Információk a használt elektromos készülékek likvidálásáról (magánháztartások)

Ez az ikon a készüléken vagy a mellékelt iratokon arra figyelmeztet, hogy az elektrikus és elektronikus készülékek nem likvidálhatóka háztartási hulladékkal együtt.

A helyes feldolgozás, újítás és recikláció érdekében kérjük, szállítsa az ilyen készüléket egy megfelelő gyűjtőhelyre, ahol ingyen leadható. Néhány országban ezek a készülékek az eladónál is leadhatók, amennyiben egy új, hasonló terméketvásárol ott. A termékek helyes likvidálása értékes nyersanyagokat spórolhat meg, és megelőzheti az emberi egészségre és a környezetre való negatív kihatásokat, amelyeka hulladék helytelen likvidálása esetében következhetnek be. A helyi hivatal részletes információkkal szolgálhat a legközelebbi gyűjtőhelyet illetően.

A helytelen likvidálás az érvényes szabályok értelmében büntetendő.

Jogi személyek az EU keretén belül

Amennyiben használt elektrikus és elektromos készülékeket szeretne likvidálni, forduljon részletes információkért a helyi eladóhoz vagy közvetítőhöz.

Információk a likvidálásról az EU tagállamokon kívül

Ez az ikon csakaz Európai Unióban érvényes. Amennyiben likvidálni szeretné ezta készüléket, forduljon a helyi hivatalhoz vagy az eladóhoz, és kérjen tőle információkat a termék helyes likvidálásáról.

VSEBINA

POMEMBNI VARNOSTNI NAPOTKI .... 3

PRED UPORABO APARATA 3

POMEMBNI VARNOSTNI NASVETI 3

SEZNANITEV Z NAPRAVO....6

DELOVANJE IN VZDRŽEVANJE 7

RAZPAKIRANJE APARATA 7

PRIKLJUČITEV APARATA ZA PRIPRAVO LEDU....8

ČIŠČENJE IN VZDRŽEVANJE APARATA 8

UPORABA APARATA ZA PRIPRAVO LEDU....10

PROGRAM SAMODEJNEGA SAMOČIŠČENJA....11

ODPRAVLJANJE TEŽAV....13

TEHNIČNI PARAMETRI A SHEMA PRIKLJUČITVE 14

POMEMBNI VARNOSTNI NAPOTKI
