Terméktípus	Elektromos rollerek
Márka	Blaupunkt
Modell	ESC505
Méretek (kihajtva)	Kb. 1100 x 450 x 1100 mm
Súly	12 kg
Maximális terhelhetőség	100 kg
Motorteljesítmény	250 W (névleges)
Akkumulátor típusa	Lítium-ion, 36 V, 7.5 Ah
Töltési idő	4–6 óra
Hatótáv	Akár 25 km (sík úton)
Maximális sebesség	25 km/h
Gumiabroncs mérete	8,5 hüvelyk (pneumatikus)
Fékrendszer	Elektronikus fék + hátsó lábfék
Világítás	LED-es első lámpa és hátsó reflektor
Összecsukható	Igen, összecsukható kormány és nyél
Vízállóság	IPX4 (cseppálló)
Kijelző	LED-es sebességmérő és akkumulátorjelző
Karbantartás	Rendszeres guminyomás-ellenőrzés, fékmegszorítás, akkumulátor gondozása
Alkatrészek elérhetősége	Hivatalos szervizközpontokon keresztül
Javítási index	5/10 (közepesen javítható)

Gyakran ismételt kérdések - ESC505 BLAUPUNKT

Hogyan töltsem fel a Blaupunkt ESC505 rollert?

Csatlakoztassa a töltőt a roller töltőportjához, majd a fali aljzathoz. Töltse teljesen 4–6 órán át. Csak a mellékelt töltőt használja. Kerülje a felügyelet nélküli éjszakai töltést.

Mi a maximális terhelhetőség?

A maximális terhelés 100 kg. Ennek túllépése befolyásolhatja a teljesítményt és a biztonságot.

Milyen gyors az ESC505?

A maximális sebesség 25 km/h (15,5 mph), ami megfelel a számos régióban érvényes elektromos roller szabályozásoknak.

Milyen guminyomást használjak?

Az ajánlott guminyomás 2,5–3,0 bar (36–43 psi). Ellenőrizze rendszeresen, és szükség szerint pumpálja.

Vízálló a roller?

Az IPX4 besorolással rendelkezik, ami cseppállóságot jelent. Ne használja heves esőben, és ne merítse vízbe.

Mennyi ideig bírja az akkumulátor?

A lítium-ion akkumulátor élettartama körülbelül 300–500 töltési ciklus. Cserélje ki, ha a hatótáv jelentősen csökken.

Hogyan karbantartsam a rollert?

Rendszeresen ellenőrizze a guminyomást, húzza meg a csavarokat, kenje a mozgó alkatrészeket, tisztítsa meg nedves ruhával, és tárolja száraz helyen. Időnként ellenőriztesse a fékeket.

Kaphatók alkatrészek az ESC505-höz?

Igen, olyan alkatrészek, mint a gumik, fékek és akkumulátorok, elérhetők a Blaupunkt hivatalos szervizközpontjain vagy online.

Elérhető a kézikönyv más nyelveken?

A kézikönyv több nyelven is elérhető a notice-facile.com weboldalon. Kérhet egy lefordított verziót a nyelv kiválasztásával és e-mail címének megadásával.

Mi a garanciális időszak?

A standard garancia 2 év a gyártási hibákra. Ellenőrizze a helyi garanciafeltételeket, és őrizze meg a vásárlási nyugtát.

HASZNÁLATI ÚTMUTATÓ ESC505 BLAUPUNKT

Biztonsági szabályok

- Legyen tisztában a helyi közlekedési szabályokkal és tartsa azokat be.

- Mindig hitelesített bukósisakot és könyök-, térd- és csuklóvédőt használjon.

- Az elektromos roller bekapcsolását követően ellenőrizze a töltöttségi szintet. Ha az akkumulátor töltöttsége alacsonyabb, mint 25%, ne induljon hosszabb útra.

- Ellenőrizze az elektromos roller külső megjelenését és műszaki állapotát. Fordítson különös figyelmet arra, hogy valamelyik alkatrész nincs-e meglazulva, valamint, hogy a termék nem ad-e ki aggasztó hangot.

- A felhasználó legyen egészséges, kipihent, józan és ne álljon nyugtató vagy pszichotróp gyógyszer hatása alatt.

- Tartsa szem előtt, hogy a roller használatakor 7 centiméterrel magasabban van, ezért a fej védelme érdekében különösen óvatosan közlekedjen ajtók alatt, továbbá ügyeljen a jelölésekre, ágakra és egyéb magasan található akadályokra.

- Jelen terméket használhatják 8 évnél idősebb gyermekek, fizikai vagy értelmi fogyatékossággal élő személyek, valamint a termék használatában kis tapasztalattal rendelkező személyek is, amennyiben vagy megfelelő felügyelet, vagy a biztonságos használatot biztosítva van. Gyermekek ne játszanak a termékkel. Gyermekek felügyelet nélkül ne tisztítsák a terméket és ne végezzenek rajta karbantartási munkálatokat.

- A készülékhez kizárólag az eredeti vagy a gyártó által ajánlott kellékeket használja. A gyártó által nem ajánlott kellékek használata a készülék meghibásodásához vezethet és veszélyeztetheti a felhasználó biztonságát.

- A tápegységet kizárólag az adattáblán feltüntetett értékeknek megfelelő aljzatba csatlakoztassa.

- Amennyiben a tápvezeték hibás vagy a tápegység dugasza lazán illeszkedik a konnektorhoz, ne töltse a terméket és ne csatlakoztassa áramforráshoz.

• Ha a tápegység használaton kívül van, húzza ki a konnektorból.
- Ne merítse a tápegységet vízbe vagy egyéb folyadékba.
- Ne csatlakoztassa és ne szüntesse meg a tápellátást nedves kézzel.

Szigorúan tilos

• Tilos a rollert olyan helyen használni, ahol azt helyi vagy országos előírások tiltják.
• Tilos 17 fokot meghaladó lejtón legurulni, valamint pocsolyába és 5 centimétertől mélyebb vízbe hajtani.
• Ne használja a rollert lépcsőn.
• Tilos a rollert autóúton, valamint forgalomtól elzárt útszélen és úton használni.
• A rollert nem használhatja egyszerre több személy, továbbá tilos a rolleren gyermeket szállítani, még akkor is, ha megfelelő hordozóeszközben van elhelyezve.
• Tilos a rollert kéz nélkül használni.
• A rollert 14 éven aluli és 60 év feletti személyek önállóan nem vehetik igénybe. A roller használatakor álljanak családtag vagy felügyelő személy felügyelete alatt. Nem használhatják a rollert terhes nők, ittas, mentális zavarral küzdő, valamint korlátozott vezetési képességgel rendelkező, fogyatékkal élő személyek.
• Tilos a rollert tűz- vagy robbanásveszélyes helyen használni.
  • A roller vezetésekor ne telefonáljon.
• Kerülje a roller használatát rossz időjárási viszonyok esetén, például zuhogó esőben, hóban, erős szélben, valamint jeges vagy sáros úton.

Használati útmutató

Köszönjük, hogy megvásárolta a BLAUPUNKT ESC505 elektromos rollert. Olvassa el a jelen használati útmutatót és későbbi igénybevétel céljából őrizze azt meg. Az útmutatóban található információk segítséget nyújtanak az alábbiak megismerésében:

• Az elektromos roller alapvető használata és vezetése.
• Az elektromos roller biztonságos használata.
• Az elektromos roller felépítése és karbantartása.

A berendezés megfelel az Európai Uniós irányelvek által támasztott követelményeknek:

- Alacsony feszültségű berendezésekről szóló irányelv - Low voltage directive (LVD)

- Elektromágneses összeférhetőség - Electromagnetic compatibility (EMC)

A berendezés adattáblája CE jelöléssel van ellátva

Amennyiben a berendezésen áthúzott szemeteskosár jelölés található, a termék a 2012/19/EK irányelv rendelkezése alá tartozik. Kérjük, ismerje meg a helyi, elektromos és elektronikus hulladékok gyűjtésére vonatkozó szabályokat. A helyi előírások szerint járjon el. A terméket háztartási hulladékokkal együtt ne dobja ki. Az elhasznált termék megfelelő megsemmisítésével a természetre és emberi egészségre gyakorolt esetleges káros hatásait akadályozza meg.

A legközelebbi gyűjtőpontra vonatkozó információkat közvetlenül a termék értékesítőjétől, vagy az alábbi cégtől szerezheti be:

Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Varsó, tel. [phone], email: [e-mail]

A berendezés a 2006/66/EK irányelvben meghatározott elemmel van ellátva. Az elemet háztartási hulladékokkal együtt ne dobja ki. Kérjük, ismerkedjen meg a helyi elkülönített elemgyűjtési szabályokkal, mivel a megfelelő megsemmisítéssel megakadályozhatók a természetre és emberi egészségre gyakorolt esetleges káros hatások.

Környezetvédelmi információk

A csomagolás kizárólag a nélkülözhetetlen elemeket tartalmazza. Minden erőfeszítést elkövettünk annak érdekében, hogy a csomagolás három komponense könnyen elkülöníthető legyen: karton (doboz), polisztírol (belső védelem) és polietilén (zacskók, védőlap). A berendezés újrahasznosítható anyagokból készült, erre szakosodott cég által elvégzett szétszerelését követően elemei újra használhatók. Tartsa be a csomagolóanyagok, elhasznált elemek és felesleges berendezések megsemmisítésére vonatkozó helyi előírásokat.

A termék kiváló minőségű, újrahasznosítható anyagokból és alkatrészekből készült.

Elektromos roller föbb jellemzöi:

A Blaupunkt ESC505 egy innovatív, összecsukható elektromos roller. A felhasználó a roller platformján áll és a kormányon található karral szabályoza a haladási sebességet.

• Az elülső és hátsó kerék szimmetrikus, az első kerekes meghajtás biztonságosabb irányítást tesz lehetővé. Az 5"-es pneumatikus kerék csökkenti a karbantartással és használattal kapcsolatos költségeket.
• Az E-ABS és a hátsó keréknél található plusz fék rövidebb féktávot biztosít és növeli a felhasználó biztonságát.
• A termékben lítium-ion akkumulátor került felhasználásra, a maximális áramerősség több mint 10 A, nagy teljesítmény memória effektus és szennyeződés nélkül.
• A termék összsúlya mindössze 7,5 kg. Az egykulcsos összecsukható szerkezet kényelmes hordozást és tárolást garantál.

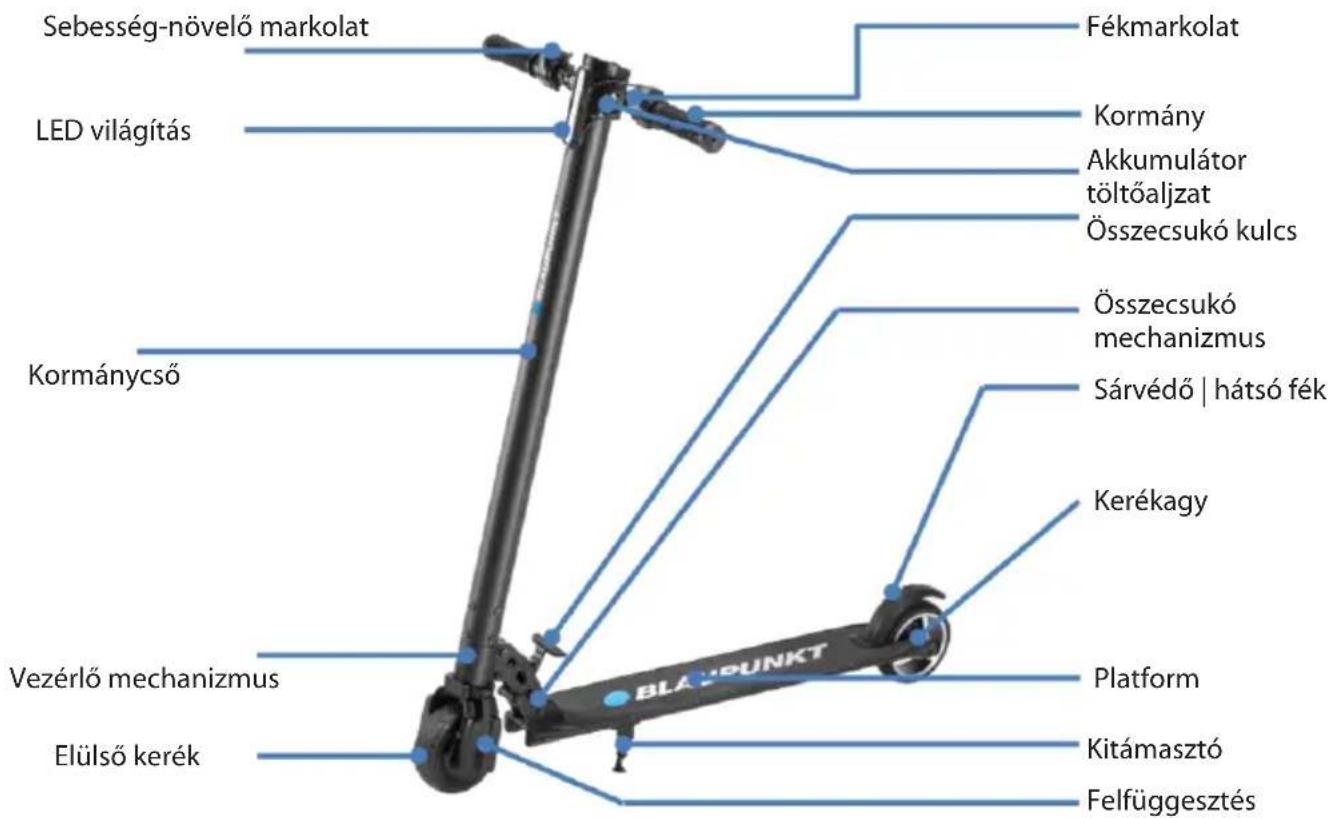

Elektromos roller felépítése:

Kicsomagolás

A kartoncsomagolás kinyitását követően vegye ki a rollert és ellenőrizze, hogy mindegyik alkatrész jelen van. Ha bármelyik alkatrész hiányzik, vegye fel a kapcsolatot az értékesítővel. Ellenőrizze a termék állapotát és külső megjelenését, hogy az összecsukó rendszer megfelelően stabil, valamint, hogy a platform nincs elrepedve. Ellenőrizze továbbá, hogy a kijelző képernyője nem sérült.

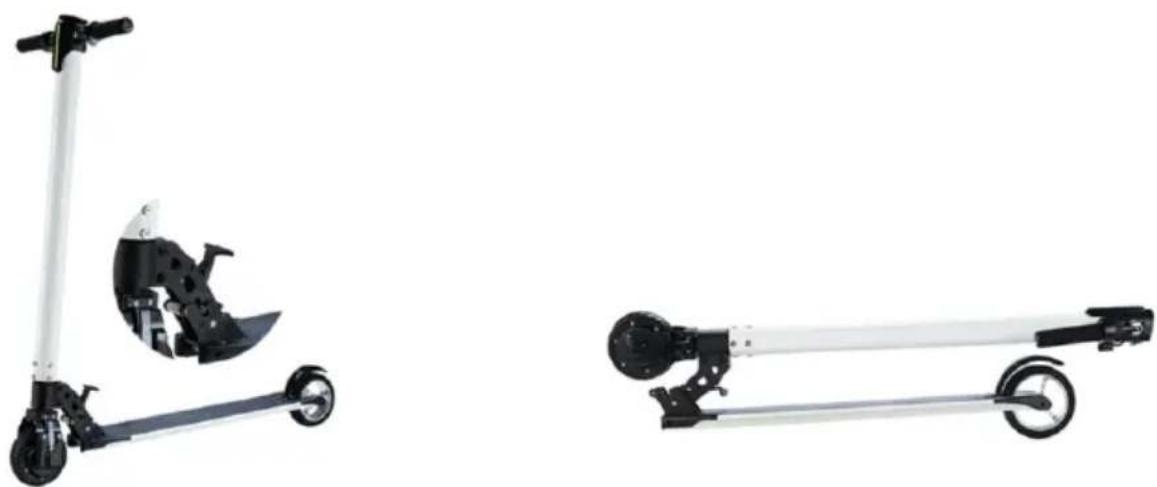

Összeszerelés

A kicsomagolást és az összes alkatrész állapotának ellenőrzését követően nekiláthat a roller összeszerelésének. Az alábbi ábrás útmutatóknak megfelelően járjon el:

1. Hajtsa ki a kormány karjait és elforgatva rögzítse azokat.

2. Oldja ki a reteszt az összecsukó mechanizmus kulcsának megnyomásával és nyissa ki az elektromos rollert.

1. A roller kinyitását követően a használat közbeni véletlenszerű összecsukás megelőzése érdekében győződjön meg, hogy az összecsukó mechanizmus kulcsa megfelelően rögzítésre került (a rollerrel szemben állva húzza ki ütközésig a rögzítő kulcsot).

2. Rögzítse a mellékelt csengőt a kormányra.

Tilos az akkumulátort áthelyezéskor, összecsukáskor, tisztításkor vagy karbantartáskor tölteni.

Biztonságos használattal kapcsolatos útmutatások

Ennek a fejezetnek a tartalma nagyon fontos, figyelmesen olvassa azt el és tartsa be az összes biztonsági szabályt és folyamatot. Cégünk nem felel a jelen útmutatásoknak nem megfelelő használatból eredő balesetekért, melyeknek pénzügyi veszteség vagy egészségkárosodás a következménye.

Az elektromos roller egy szabadidős termék és egyben szállítóeszköz is. A megfelelő biztonsági szabályok betartása a roller használatakor lehetővé teszi a balesetek elkerülését. Szem előtt kell tartani, hogy a roller terepen és közúton való használata a forgalom egyéb résztvevői által okozott ütközéshez vezethet, még akkor is, ha minden biztonsági szabályt betart. Nagyon fontos a megfelelő távolság betartása a forgalom egyéb résztvevőitől és a járművektől.

Rollerrel való közlekedés

• A rollerrel való közlekedéskor a helyi közlekedési szabályokat kell betartani. Óvatosan és nyugodtan vezesse a rollert, az ütközések elkerülése érdekében fordítson figyelmet a forgalom résztvevőire és a különböző tárgyakra.
• Biztonságosan közlekedjen a rollerrel, tartsa be a megfelelő sebességet és távolságot a forgalom egyéb résztvevőitől és a járművektől. Legyen mindig felkészülve a fékezésre. Kerülje a hirtelen gyorsulást és erős fékezést.
• Járdán közlekedve tartsa tiszteletben a gyalogosok jogait, engedje át őket az átkelőhelyeken, ne ijessze meg a gyalogosokat, különösen a qyermekeket.
• A roller sebességét zsúfolt helyeken igazítsa a forgalom többi résztvevőjéhez. Ha szeretne megkerülni egy gyalogosokból álló csoportot, győződjön meg, hogy elegendő hely áll rendelkezésre és hogy a manőver biztonságosan végrehajtható. A tömegben való gyors haladás nagyon veszélyes.
• Ne parkoljon a rollerrel olyan helyen, amely megnehezítheti a gyalogosok mozgását.
• A roller használatakor legyen ellazult, gyengéden hajlítsa be térdét és emelje meg a fejét.

Hirtelen gyorsításkor vagy fékezéskor nagy haladási sebesség esetén a felhasználó könnyedén elveszítheti egyensúlyát és balesetet okozhat. Próbálja meg az ilyen eseteket elkerülni.

Akkumulátor töltés

• Győződjön meg, hogy az elektromos aljzat száraz.
• Nyissa ki az akkumulátor töltőaljzatát, mely a kormánycsövön található a kijelző alatt.
• Csatlakoztassa a tápegységet áramforráshoz, ellenőrizze, hogy a töltő zöld lámpája világít, majd csatlakoztassa a töltő másik végét a rolleren található töltőaljzathoz.
• Ha a töltön a piros jelzőlámpa világít, az akkumulátor megfelelően töltődik. Ellenkező esetben ellenőrizze a vezetékek csatlakozását.
• Amikor a piros jelzőlámpa zöldre vált, az akkumulátor teljesen fel van töltve. Húzza ki a töltőt az áramból. A túltöltés csökkentheti az akkumulátor élettartamát.
• Az akkumulátor töltésével kapcsolatos ajánlásoknak megfelelően járjon el. Ellenkező esetben az akkumulátor sérül és csökken az élettartama.
• A roller akkumulátorának töltési ideje kb. 2 óra. A gyártó az akkumulátor elhasználódására való tekintettel nem garantálja az azonos töltési időt és működési paramétereket.
• Az akkumulátort tiszta és száraz körülmények között töltse
• Ne töltse az akkumulátort, amikor a tápcsatlakozó nedves.

Első használat

Előkészítés

• Válasszon ki megfelelő helyet. Lehet ez kültér vagy beltér, de legalább 10 x 10 méteres terület (nagyjából 100 négyzetméter) álljon rendelkezésre. A kiválasztott terület legyen sima, nedvességtől és csúszós felülettől, akadálytól, járműtől, gyermekektől, háziállatoktól és egyéb figyelemelterelő dolgoktól mentes.
• Figyelmesen olvassa el a használati útmutatót, ha lehetséges vegye igénybe a biztonságos használat terén tapasztaltabb személy segítségét.
• Az esetleges sérülések elkerülése érdekében viseljen védősisakot és egyéb védőfelszerelést. Helyezze a rollert a kiválasztott terület közepére, majd jól ismerje meg a környezetet. Beüzemelés
• Kapcsolja be a rollert a kijelző alatti, bal oldalon található on/off gombbal. A „Mode“ gombbal választhat a „Slow/Mid/Fast” (Lassú/Közepes/Gyors) sebességek közül. A roller első használatakor ajánlott a „Slow” mód bekapcsolása.
• A kormány jobb oldali markolata a sebesség növelésére, a bal oldali markolata pedig fékezésre szolgál. A lábfék a hátsó kerék sárvédőjének lenyomásával működtethető.
• Az elülső LED lámpa az akkumulátor töltőalizata mellett található gombbal kapcsolható be.
• A roller beindításakor a platform legyen vízszintes helyzetben. Ne lépjen a platformra a roller bekapcsolása előtt. Ez különösen vonatkozik a kezdőkre.
• Ne lépjen a rollerre a tápellátás bekapcsolása előtt, valamint akkor, amikor a termék rossz műszaki állapotban van. Ez az egvensúly elvesztésével és balesettel járhat.
• Ne lépjen a rollerre a bekapcsolást követő diagnosztika befejezése előtt. Álljon meg, ha a rollerből aggasztó hangok vagy rezgések érkeznek, még akkor is, ha a kijelző megfelelően működik.

Tisztítás és tárolás

• Minden használat után tisztítsa meg a rollert.
• Ha a gumival lefedett felületeken makacs szennyeződések találhatók, használjon fogkefét és fogkrémet, majd puha ronggyal tisztítsa meg az adott felületet. Ezzel a módszerrel apró karcok is eltüntethetők.
• A rollert zárt, hűvös és száraz helyen tárolja. Ne tegye ki a rollert hosszan tartó napsugárzásnak.

Tisztításkor az akkumulátor töltőaljzata legyen szorosan lezárva, ellenkező esetben áramütésre kerülhet sor, a rollerben pedig komoly károsodás keletkezhet. Tilos a rollert magas nyomású vízzel tisztítani vagy vízbe meríteni - ez visszafordíthatatlan károsodást okozhat.

Akkumulátor karbantartása

Az akkumulátor a termék legfontosabb, karbantartást igénylő alkatrésze. Az élettartam meghosszabbításához az alábbi utasításoknak megfelelően járjon el:

• Olvassa el az akkumulátor jelölésére vonatkozó megjegyzéseket és azoknak megfelelően járjon el.
• Az akkumulátor legjobb tárolási hőmérséklete a 0 °C. Ne tárolja az akkumulátort -20 °C kisebb és 50 °C magasabb hőmérsékleten.
• Az akkumulátort tiszta és száraz, beltéri helyiségben tárolja. A nagyon nedves környezet vízlecsapódást okozhat az akkumulátor belsejében, ami az akkumulátor károsodásához vezethet.

- Ha a kijelzőn alacsony akkumulátor töltöttségre utaló jel látható, csatlakoztassa a töltót. Igyekezzen elkerülni az akkumulátor teljes lemerülését. A roller használata előtt teljesen töltse fel az akkumulátort. A gyakori töltés nem károsítja az akkumulátort. Ellenkezőleg, az akkumulátor lemerült állapotban való hosszantartó tárolása lerövidítheti az élettartamát.

Funkciók és műszaki adatok

• Motor: 350 W
• Akkumulátor: 36 V 4,4 AH
• Maximális sebesség: 25 km / h (3 állítható sebességfokozat)
• Hatótáv: 15-20 km (terheléstől és felülettől függően)
  • Maximális terhelhetőség: 120 kg
• Emelkedő dőlésszöge: 15-20 fok
• Elülső és hátsó fék
• Elülső felfüggesztés
• Elülső LED lámpa
  • Figyelmeztető csengő
• Könnyen használható összecsukó mechanizmus
• Összehajtható kormány
  • Töltőáram: 42 V 2 A
  • Töltési idő: 2 óra
• Méretek: 1050x130x220/1050 mm (összecsukva/kinyitva)
• Nettó tömeg: 8 kg

Tápegység műszaki adatai:

Bemeneti feszültség: 110-240 V\~50/60 Hz

Max. bemeneti áramerösség: 2 A

Kimeneti feszültség: 36 V

Max. kimeneti áramerősség: 15 A
