ESC505 - Skúter BLAUPUNKT - Bezplatný návod na obsluhu

Typ produktu	Elektrický skúter
Značka	Blaupunkt
Model	ESC505
Rozmery (rozložené)	Cca 1100 x 450 x 1100 mm
Hmotnosť	12 kg
Maximálna nosnosť	100 kg
Výkon motora	250 W (nominálny)
Typ batérie	Lítium-iónová, 36 V, 7,5 Ah
Doba nabíjania	4–6 hodín
Dojazd	Až 25 km (na rovnej ceste)
Maximálna rýchlosť	25 km/h
Veľkosť pneumatík	8,5 palca (pneumatické)
Brzdový systém	Elektronická brzda + zadná nožná brzda
Svetlá	LED predné svetlo a zadný odrazovač
Skladanie	Áno, sklopné riadidlá a stĺpik
Odolnosť voči vode	IPX4 (odolný voči striekajúcej vode)
Displej	LED rýchlomer a indikátor batérie
Údržba	Pravidelná kontrola tlaku v pneumatikách, nastavenie bŕzd, starostlivosť o batériu
Dostupnosť náhradných dielov	Prostredníctvom autorizovaných servisných stredísk
Index opraviteľnosti	5/10 (stredne opraviteľné)

Často kladené otázky - ESC505 BLAUPUNKT

Ako nabíjam kolobežku Blaupunkt ESC505?

Pripojte nabíjačku k nabíjaciemu portu na kolobežke a potom do zásuvky. Nabíjajte úplne 4–6 hodín. Používajte iba dodanú nabíjačku. Vyhnite sa nabíjaniu cez noc bez dozoru.

Aká je maximálna nosnosť?

Maximálne zaťaženie je 100 kg. Prekročenie tohto limitu môže ovplyvniť výkon a bezpečnosť.

Akou rýchlosťou môže ESC505 jazdiť?

Maximálna rýchlosť je 25 km/h, v súlade s predpismi pre elektrické kolobežky v mnohých regiónoch.

Aký tlak v pneumatikách mám použiť?

Odporúčaný tlak v pneumatikách je 2,5–3,0 baru (36–43 psi). Pravidelne kontrolujte a dofukujte podľa potreby.

Je kolobežka vodotesná?

Má stupeň krytia IPX4, čo znamená, že je odolná voči striekajúcej vode. Nejazdite v silnom daždi ani neponárajte do vody.

Ako dlho vydrží batéria?

Lítium-iónová batéria má životnosť približne 300–500 nabíjacích cyklov. Vymeňte, keď sa dojazd výrazne zníži.

Ako udržiavať kolobežku?

Pravidelne kontrolujte tlak v pneumatikách, dotiahnite skrutky, namažte pohyblivé časti, čistite vlhkou handričkou a skladujte na suchom mieste. Nechajte brzdy pravidelne skontrolovať.

Môžem získať náhradné diely pre ESC505?

Áno, náhradné diely ako pneumatiky, brzdy a batérie sú k dispozícii prostredníctvom autorizovaných servisných stredísk Blaupunkt alebo online.

Je návod k dispozícii v iných jazykoch?

Návod je k dispozícii vo viacerých jazykoch na webovej stránke notice-facile.com. Môžete požiadať o preloženú verziu výberom jazyka a zadaním e-mailu.

Aká je záručná doba?

Štandardná záruka je 2 roky na výrobné chyby. Skontrolujte miestne záručné podmienky a uschovajte doklad o kúpe.

NÁVOD NA OBSLUHU ESC505 BLAUPUNKT

Elektrická kolobežka ESC505

Elektromos roller ESC505

• Oboznámte sa a vždy dodržiavajte miestne predpisy o cestnej premávke.
• Vždy noste atestovanú prilbu a iné prvky chrániace lakte, kolená a zápästia.
• Po zapnutí elektrickej kolobežky skontrolujte stav nabitia akumulátora. Ak je akumulátor nabitý na menej než 25 %, neplánujte dlhšiu jazdu.

- Skontrolujte vonkajší vzhľad a technický stav elektrickej kolobežky. Predovšetkým skontrolujte, či nie sú niektoré prvky uvolnené a či zariadenie nevydáva znepokojujúce zvuky.

- Používatel' musí byt' zdravý, oddýchnutý, musí byt' triezvy a pred jazdou nesmie požit' žiadne upokojujúce ani psychotropné látky.

- Nezabúdajte, že počas jazdy ste o 7 cm vyšší, preto dávajte pozor pri prejazdoch cez dvere, popri a popod značky, stromy, konáre a iné prekážky, aby ste sa nezranili.

- Toto zariadenie môžu používať deti vo veku od 8 rokov, ako aj osoby s obmedzenými fyzickými, senzorickými a rozumovými schopnostami a osoby, ktoré nemajú príslušné vedomosti a skúsenosti s používaním zariadenia, ak budú pod neustálym dohl'adom, alebo ak boli predtým príslušne zaškolené o spôsobe používania zariadenia bezpečným spôsobom a pochopili riziko, ktoré súvisí s používaním tohto zariadenia. Deti sa so zariadením nesmú hrat. Deti bez dozoru dospelej osoby nesmú zariadenie čistiť ani vykonávať jeho údržbu.

- So zariadením používajte iba originálne príslušenstvo, alebo príslušenstvo odporúčané výrobcom. Používanie príslušenstva, ktoré výrobca neodporúčal, môže viest' k poškodeniu zariadenia alebo ohroziť bezpečnost' jeho používania.

• Adaptér sa môže pripájať iba k el. obvodu, ktorého parametre sa zhodujú s parametrami uvedenými na výrobnom štítku.
• Ak je poškodený napájací kábel alebo zástrčka, alebo ak má zástrčka v el. zásuvke vôlu, zariadenie z danej zásuvky nenabíjajte ani ho k nej nepripájajte.
• Ked'adaptér nepoužívate, odpojte ho od el. napätia (vytiahnutím zástrčky z el. zásuvky).
• Adaptér nikdy neponárajte do vody alebo do inej kvapaliny.
• Adaptér nepripájajte ani neodpájajte od el. napätia mokrými rukami.

Úplne zakázané

• Kolobežkou nejazdite na miestach, kde je to zakázané miestnymi či štátnymi predpismi.
• Nejazdite po svahoch a cestách so sklonom väčším než 17 stupňov, nejazdite cez mláky alebo vodné nádrže, ktoré sú hlbšie než 5 cm.
  • Kolobežkou nejazdite po schodoch.
• Nejazdite po cestách, ktoré sú určené pre motorové vozidlá, po krajniciach ani po cestách, na ktorých platí zákaz vjazdu.
• Na kolobežke nikdy nejazdite viacerí, ani neprevážajte deti, a to ani vtedy, ked'sú vo vhodných nosičoch.
• Na kolobežke nikdy nejazdite bez držania kormidla.
• Deti vo veku do 14 rokov a osoby vo veku nad 60 rokov nesmú na kolobežke jazdit bez dozoru. Ked'na kolobežke jazdia také osoby, musia na nich dohliadať členovia rodiny alebo opatrovatelia. Na kolobežke nesmú jazdit tehotné ženy, osoby pod vplyvom alkoholu alebo inej omamnej látky, osoby s psychickými poruchami a chorobami, ani hendikepované osoby s obmedzenými motorickými a rozumovými schopnosťami.
• Na kolobežke nejazdite na nebezpečných miestach ani na miestach, kde hrozí požiar alebo výbuch.
• Ked'jazdíte na kolobežke, netelefonujte.
• Vyhýbajte sa jazdeniu, ked'sú zlé poveternostné podmienky, napr. silný dážd', sneh, vietor, ani po zľadovatených, šmyklavých alebo zablatených cestách.

Používatel'ská príručka

Đakujeme, že ste si kúpili našu elektrickú kolobežku BLAUPUNKT ESC505. Oboznámte sa s touto používatel'skou príručkou a uchovajte ju pre prípadnú potrebu v budúcnosti. Pokyny a odporúčania, ktoré sú uvedené v príručke, vám môžu oboznámit sa s nasledujúcimi témami:

• Základná obsluha a učenie sa jazdit na elektrickej kolobežke.
• Bezpečnost pri jazde na elektrickej kolobežke.
• Konštrukcia a údržba elektrickej kolobežky.

Zariadenie spíňa požiadavky nasledujúcich smerníc Európskej únie:

• o nízkonapätových zariadeniach – Low voltage directive (LVD)
• o elektromagnetickej kompatibilite – Electromagnetic compatibility (EMC)

Ak je na zariadení alebo na obale znak prečiarknutého smetného koša, znamená to, že výrobok sa musí likvidovat' v súlade so smernicou 2012/19/EÚ. Oboznámte sa s požiadavkami miestneho systému zberu elektrických a elektronických zariadení. Postupujte podľa platných miestnych predpisov a noriem. Toto zariadenie sa v žiadnom prípade nesmie vyhadzovať do komunálneho odpadu. Vďaka správnej likvidácii opotrebovaného výrobku môžete predíst potenciálnym negatívnym následkom pre životné prostredie a pre ľudské zdravie.

Podrobné informácie o najbližšom zbernom mieste vám poskytne miestna samospráva, predajca alebo spoločnosť

„Blaupunkt Competence Center, 2N-Everpol Sp. z o.o.“, ul. Puławska 403A, 02-801 Warszawa, Pol’sko, tel.: [phone], email: [e-mail]

V zariadení sa používajú batérie, pre ktoré platí európska smernica 2006/66/ES. Batérie v žiadnom prípade nevyhadzujte do komunálneho odpadu. Oboznámte sa a potupujte podľa miestnych nariadení a predpisov o likvidácii batérií, pretože správnou likvidáciou predchádzate potenciálnym negativnym následkom pre životné prostredie a pre ľudské zdravie.

Informácie o ochrane životného prostredia

V balení sú iba nevyhnutné prvky. Urobili sme všetko preto, aby sa tri materiály používané v balení dali jednoducho oddelit: kartón (škatul'a), polystyrénová pena (zabezpečenie vo vnútri) a polystyrén (vrecia, ochranné fólie). Zariadenie je vyrobené z materiálov, ktoré sa dajú recyklovať a opätovne použit po ich demontovaní a spracovaní špecializovanými firmami. Dodržiavajte miestne predpisy o likvidácii obalových materiálov, opotrebovaných batérií a akumulátorov, ako aj nepotrebných zariadení.

Výrobok bol vyrobený z kvalitných materiálov a z kvalitných modulov, ktoré sa dajú recyklovať a opätovne použit.

Hlavné vlastnosti elektrickej kolobežky:

Blaupunkt ESC505 je skladacia elektrická kolobežka. Používatel'môže stát na nášlape kolobežky a ovládat rýchlost príslušným ovládaním na kormidle.

• Predné a zadné kolieska sú symetrické, pohon predného kolieska zabezpečuje väčšiu bezpečnost pohybu. 5" kolieska s pneumatikami znižujú náklady na údržbu a na prevádzku.
• E-ABS ako aj dodatočná brzda na zadnom koliesku zaručujú najkratšiu brzdnú dráhu a lepšie chránia používateľa.
  • V zariadení je použitý lítiovo-iónový akumulátor. Jeho maximálny výstupný prúd je vyšší než 10 A - vysoký výkon bez efektu pamäte nabíjania, bez nečistôt.
• Celková hmotnosť zariadenia je necelých 7,5 kg. Skladacia konštrukcia s jedným klúčom zaručujú pohodlné prenášanie a praktické uchovávanie.

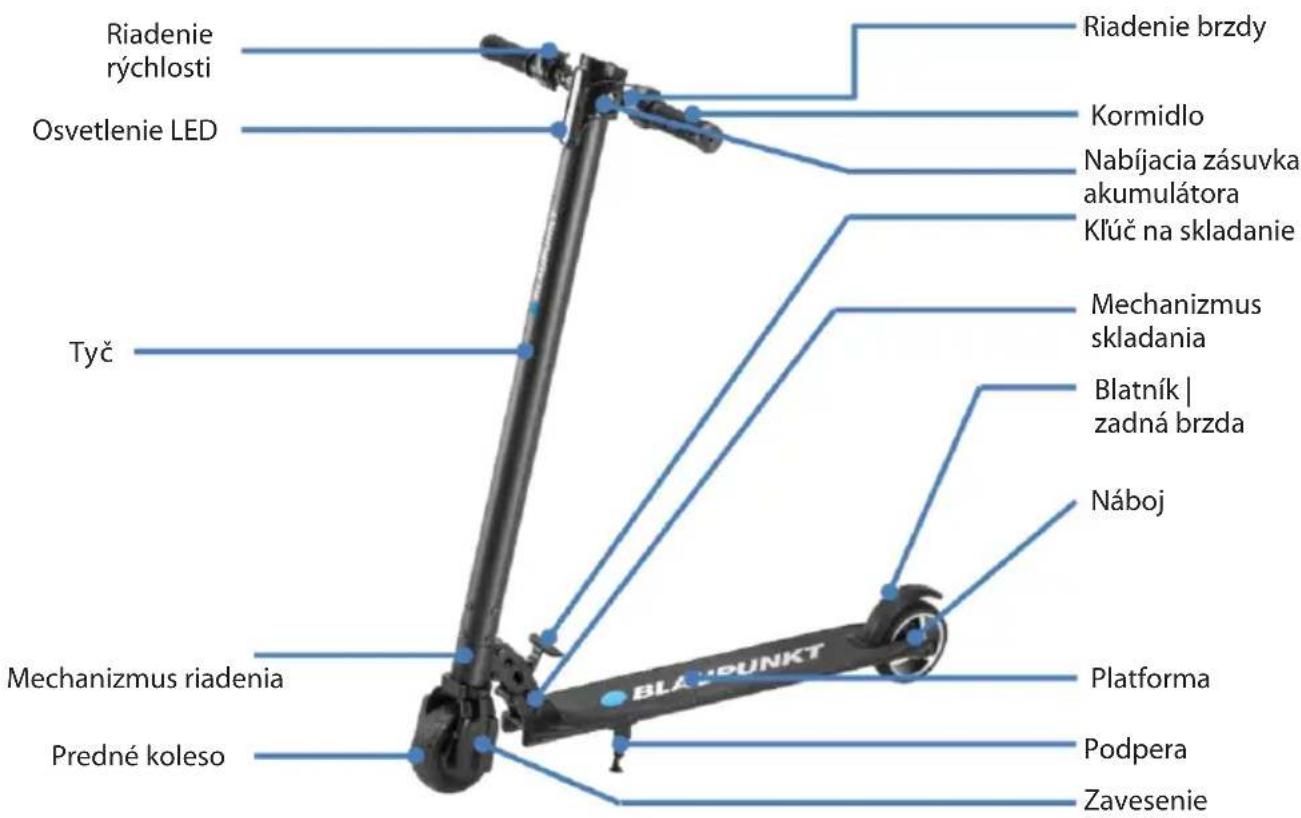

Konštrukcia elektrickej kolobežky:

Rozbalenie

Najprv otvorte kartónovú škatuľu, potom vyberte kolobežku a skontrolujte, či je kompletná. Ak čokolvek chýba, kontaktujte predajcu. Skontrolujte stav zariadenia a jeho vonkajší vzhľad, či je skladací systém dostatočne stabilný, či nášľap nie je prasknutý. Skontrolujte, či nie je poškodený displej zariadenia.

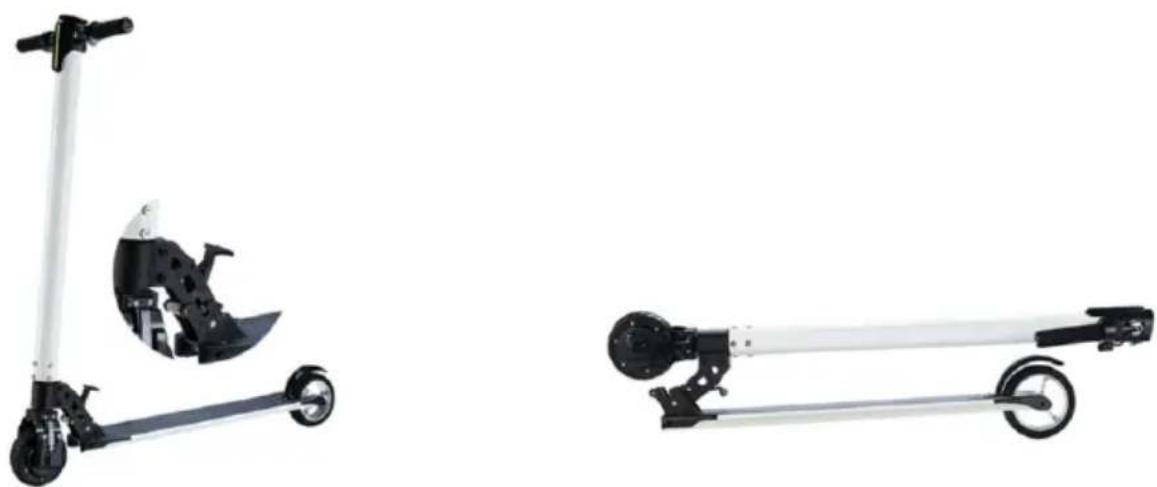

Montáž

Ked' kolobežku rozbalíte a skontrolujte stav všetkých častí, môžete kolobežku zložit. Postupujte podla nasledujúceho ilustrovaného návodu:

1. Rozložte rúčky kormidla a zablokujte ich pretočením.

2. Stláčajúc klúč skladacieho mechanizmu povol'te blokovanie a elektrickú kolobežku rozložte.

1. Ked' kolobežku rozložíte, uistite sa, či je klúč skladacieho mechanizmu pevne zablokovaný (postavte sa tvárou ku kolobežke a potiahnite klúč blokovania maximálne hore), aby ste predišli nebezpečnému zloženiu kolobežky počas jazdy.

2. Na řídítka nainstalujte zvonek

Ked'prebieha nabíjanie, kolobežku v žiadnom prípade neprenášajte, neskladajte, nečistite ani nevykonávajte jej údržbu.

Sprievodca bezpečnej jazdy

Obsah tejto kapitoly je veľmi dôležitý, pozorne si ju prečítajte a dodržiavajte všetky bezpečnostné zásady a postupy. V prípade, ak budú porušené alebo nebudú dodržiavané pokyny a odporúčania uvedené v tomto sprievodcovi, naša spoločnosť nezodpovedá za žiadne prípadné úrazy či nehody, ani za ich následky (materiálne straty či poškodenie zdravia).

Elektrická kolobežka je zariadenie určené na zábavu, ale aj dopravný prostriedok. Počas jazdy zachovávajte príslušné bezpečnostné zásady, tak môžete ochrániť seba aj iných pred úrazom či nehodou. Pripomíname, že v prípade, ak kolobežku používate v teréne a na verejných komunikáciách, existuje riziko kolízie spôsobenej inými účastníkmi premávky, aj v prípade, že vy dodržiavate všetky bezpečnostné zásady. Veľmi dôležité je, aby ste zachovávali bezpečnú vzdialenost od iných účastníkov premávky a vozidiel.

Jazdenie na kolobežke

• Ked' jazdíte na kolobežke, dodržiavajte platné miestne predpisy o cestnej premávke. Kolobežku riad'te rozvážne a pokojne, dávajte pozor na iných l'udí a na iné predmety, aby ste sa vyhli kolízii.
• Na kolobežke jazdite bezpečným spôsobom, zachovávajte vhodnú (kontrolovanú) rýchlost, ako aj bezpečné vzdialenosti od chodcov a od iných vozidiel. Budte vždy pripravený zastavit. Vyhýbajte sa náhlemu zrýchlovaniu a náhlemu brzdeniu.
• Ked'jazdíte po chodníku, dodržiavajte práva chodcov, ustupujte im pri prechádzaní cez priechody, nevystrašte okoloidúcich, predovšetkým deti.
• Na preplnených cestách rýchlost’ jazdy na kolobežke prispôsobte rýchlosti iných účastníkov premávky. Ak chcete predbehnút skupinu chodcov, uistite sa, či máte dost miesta a celý manéver môžete vykonat bezpečným spôsobom. Príliš rýchla jazda v dave je veľmi nebezpečná.
• Kolobežku neparkujte na mieste, kde by mohla zavadzať chodcom.
• Ked' jazdíte na kolobežke, bud'te uvoľnený, majte trochu zohnuté kolená a zdvihnutú hlavu.

Používatel'môže v prípade náhleho zrýchlenia alebo náhleho brzdenia počas rýchlej jazdy velmi rýchlo stratit rovnováhu, čo následne môže viest k havárii. Vyhýbajte sa takýmto situáciám.

Nabíjanie akumulátora

• Skontrolujte, či je el. zásuvka suchá.
• Otvorte záslepku nabíjacej zásuvky akumulátora, ktorá sa nachádza na tyči pod displejom.
• Zástrčku adaptéra pripojte k el. zásuvke, skontrolujte, či zelená kontrolka nabíjačky svieti normálne, druhú zástrčku zastrčte do nabíjacej zásuvky akumulátora kolobežky.
• Ked' kontrolka adaptéra svieti načerveno, akumulátor sa správne nabíja, v opačnom prípade skontrolujte všetky spojenia káblov.
• Ked' kontrolka začne svietiť nazeleno, znamená to, že akumulátor je úplne nabitý. Odpojte adaptér od el. napätia (vytiahnite zástrčku z el. zásuvky). Dlho trvajúce nabíjanie môže skrátiť trvácnost akumulátora.
• Dodržiavajte pokyny týkajúce sa nabíjania akumulátora, v opačnom prípade môže dôjst k poškodeniu akumulátora a k skráteniu jeho trvácnosti.
• Akumulátor kolobežky sa nabíja približne 2 hodiny. Výrobca nemôže zaručit rovnako dlhé trvanie nabíjania a jazdy na akumulátore, vzhľadom na postupné opotrebovávanie akumulátora.
• Akumulátor nabíjajte na čistom a na suchom mieste.
• Akumulátor nenabíjajte, ak je el. zásuvka mokrá.

Prvá jazda

Príprava

- Vyberte vhodné miesto. Môže to byť miesto vnútri alebo vonku, musí mať plochu aspoň 10 x 10 metrov (aspoň 100 štvorcových metrov). Miesto musí byť ploché, nesmie byť mokré ani šmyklavé, bez prekážok, bez vozidiel, detí, domácich zvierat alebo akýchkol'vek iných vecí, ktoré by mohli zaujať vašu pozornosť.

- Dôkladne sa oboznámte s touto príručkou, ak máte takú možnosť, využite rady a tipy osoby, ktorá má s bezpečným jazdením väčšie skúsenosti.

- Noste prilbu a chrániče, predídete tak možným úrazom. Kolobežku preneste do prostriedku miesta, v ktorom budete jazdiť a oboznámte sa s priestorom.

Spustenie

- Zapnite kolobežku stlačením tlačidla on/off, ktoré sa nachádza pod displejom na l'avej strane. Stláčaním tlačidla „Mode“ môžete vybrat jeden z troch rýchlostných režimov „Slow/Mid/Fast" (pomaly/stredne/rýchlo). Pri prvej jazde odporúčame, aby ste použivali režim „Slow“.

- Riadením na pravej strane kormidla sa ovláda rýchlost, riadením na l'avej strane sa ovláda brzdenie. Ked'stúpite na blatník zadného kolieska, získate dodatočnú nožnú brzdu.

• Tlačidlo pri nabíjacej zásuvke akumulátora je určené na zapínanie predného LED osvetlenia.

- Platforma kolobežky musí byť pri spúšťaní v zvislej polohe. Nestúpajte pred zapnutím kolobežky na nášľap, týka sa to predovšetkým začiatočníkov.

- Nenastupujte na kolobežku, ked'ešte nie je zapnutá, ani vtedy, ked'je jej technický stav nevyhovujúci. V opačnom prípade môže dôjst'k strate rovnováhy, čo môže viest'k úrazu či nehode.

- Nenastupujte na kolobežku, kým sa neskončí diagnostický proces, ktorý sa spúšťa po zapnutí kolobežky. Ak kolobežka vydáva nezvyčajné zvuky alebo vibruje, okamžite ju zastavte, aj vtedy, ak displej funguje správne.

Čistenie a uchovávanie

• Kolobežku po každej jazde vyčistite.
• Ak je na gumených povrchoch t'ažšie odstránitelná špina, použite zubnú kefku a zubnú pasu, a následne tieto miesta vyčistite mäkkou handričkou. Touto metódou sa tiež dajú odstránit menšie poškriabania.
• Kolobežku uchovávajte v uzavretých miestnostiach, na chladnom a na suchom mieste. Kolobežku nevystavujte dlhodobému pôsobeniu priameho slnečného žiarenia.

Nabíjacia zásuvka akumulátora musí byť počas čistenia tesne zatvorená, v opačnom prípade môže dôjst' k zásahu el. prúdom a k vážnemu poškodeniu kolobežky. Kolobežku nikdy neumývajte prúdom vody s vysokým tlakom, ani ju neponárajte do vody, v opačnom prípade sa zariadenie môže neodvratne poškodit'.

Údržba akumulátora

Akumulátor je najdôležitejším prvkom vyžadujúcim údržbu. Ak chcete predlížit jeho trvácnost, dodržiavajte nasledujúce pokyny:

• Oboznámte sa a dodržiavajte pokyny, ktoré sú uvedené na akumulátore.
• Najideálnejšia teplota na uchovávanie akumulátora je 0 °C. Akumulátor v žiadnom prípade neuchovávajte pri teplote pod -20 °C ani nad +50 °C.
• Akumulátor uchovávajte v miestnostiach, na chladnom a na suchom mieste. Vo velmi vlhkom mieste môže dôjst vo vnútri akumulátora ku kondenzácii vodnej pary, čo následne môže velmi rýchlo viest k poškodeniu akumulátora.
• Ked' sa na displeji zobrazí informácia o príliš nízkej úrovni nabitia akumulátora, akumulátor pripojte a nabite. Predchádzajte úplnému vybitiu akumulátora. Pred začatím jazdy akumulátor úplne nabite. Častým nabíjaním akumulátor nepoškodíte. Práve naopak, dlhodobé uchovávanie nenabitého akumulátora môže skrátiť jeho trvácnost a znížiť kapacitu.

Funkcie a špecifikácia

• Motor: 350 W
  • Akumulátor: 36 V 4,4 AH
• Maximálna rýchlost: 25 km/h (3-stupňové nastavenie rýchlosti)
• Dojazd: 15-20 km (podl'a zataženia a typu povrchu)
  • Maximálne zataženie: 120 kg
  • Sklon výjazdu: 15-20 stupňov
  • Predné a zadné brzdy
  • Predné zavesenie
• Predné LED svetlo
  • Výstražný zvonček
• Jednoduchý skladací mechanizmus
  • Składacie kormidlo
  • Nabíjací prúd: 42 V =2 A
• Trvanie nabíjania: 2 hodiny
• Rozmery: 1050 x 130 x 220/1050 mm (zložená/rozložená)
• Čistá hmotnost: 8 kg

Max. vstupný prúd: 2 A

Výstupné napätie: 36 V

Max. výstupný prúd: 15 A
