Produkttyp	Elektroroller
Marke	Blaupunkt
Modell	ESC505
Abmessungen (entfaltet)	Ca. 1100 x 450 x 1100 mm
Gewicht	12 kg
Maximale Tragfähigkeit	100 kg
Motorleistung	250 W (Nennleistung)
Akkutyp	Lithium-Ionen, 36 V, 7,5 Ah
Ladezeit	4-6 Stunden
Reichweite	Bis zu 25 km (auf ebener Straße)
Höchstgeschwindigkeit	25 km/h
Reifengröße	8,5 Zoll (pneumatisch)
Bremssystem	Elektronische Bremse + hintere Fußbremse
Beleuchtung	LED-Scheinwerfer und Rückstrahler
Faltbar	Ja, zusammenklappbarer Lenker und Vorbau
Wasserschutz	IPX4 (spritzwassergeschützt)
Display	LED-Tacho und Batterieanzeige
Wartung	Regelmäßige Reifendruckkontrolle, Bremseneinstellung, Akkupflege
Ersatzteile verfügbar	Über autorisierte Servicezentren
Reparaturindex	5/10 (mäßig reparierbar)

Häufig gestellte Fragen - ESC505 BLAUPUNKT

Wie lade ich den Blaupunkt ESC505 Roller auf?

Schließen Sie das Ladegerät an den Ladeanschluss am Roller und dann an eine Steckdose an. Vollständig laden für 4-6 Stunden. Verwenden Sie nur das mitgelieferte Ladegerät. Vermeiden Sie unbeaufsichtigtes Laden über Nacht.

Was ist die maximale Tragfähigkeit?

Die maximale Belastung beträgt 100 kg. Eine Überschreitung kann die Leistung und Sicherheit beeinträchtigen.

Wie schnell kann der ESC505 fahren?

Die Höchstgeschwindigkeit beträgt 25 km/h, entsprechend den Vorschriften für Elektroroller in vielen Regionen.

Welchen Reifendruck sollte ich verwenden?

Der empfohlene Reifendruck beträgt 2,5-3,0 bar (36-43 psi). Überprüfen Sie regelmäßig und pumpen Sie bei Bedarf auf.

Ist der Roller wasserdicht?

Er hat die Schutzklasse IPX4, was bedeutet, dass er spritzwassergeschützt ist. Fahren Sie nicht bei starkem Regen und tauchen Sie ihn nicht ins Wasser.

Wie lange hält der Akku?

Der Lithium-Ionen-Akku hat eine Lebensdauer von etwa 300-500 Ladezyklen. Ersetzen Sie ihn, wenn die Reichweite deutlich nachlässt.

Wie warte ich den Roller?

Überprüfen Sie regelmäßig den Reifendruck, ziehen Sie Schrauben nach, schmieren Sie bewegliche Teile, reinigen Sie mit einem feuchten Tuch und lagern Sie an einem trockenen Ort. Lassen Sie die Bremsen regelmäßig überprüfen.

Kann ich Ersatzteile für den ESC505 bekommen?

Ja, Ersatzteile wie Reifen, Bremsen und Akkus sind über die autorisierten Servicezentren von Blaupunkt oder online erhältlich.

Ist das Handbuch in anderen Sprachen verfügbar?

Das Handbuch ist in mehreren Sprachen auf der Website notice-facile.com verfügbar. Sie können eine übersetzte Version anfordern, indem Sie Ihre Sprache auswählen und Ihre E-Mail-Adresse angeben.

Wie lang ist die Garantiezeit?

Die Standardgarantie beträgt 2 Jahre auf Herstellungsfehler. Überprüfen Sie Ihre lokalen Garantiebedingungen und bewahren Sie den Kaufbeleg auf.

BEDIENUNGSANLEITUNG ESC505 BLAUPUNKT

• Lesen und befolgen Sie die örtlichen Verkehrsvorschriften.
• Tragen Sie immer einen zugelassenen Helm und andere Ellenbogen-, Knie- und Handgelenkschutzelemente.
• Überprüfen Sie die Batterieladung, wenn der Elektroroller eingeschaltet ist. Wenn die Batterieladung weniger als 25 % beträgt, sollten Sie keine lange Fahrt unternehmen.

- Überprüfen Sie das äußere Erscheinungsbild und den technischen Zustand des Elektrorollers. Achten Sie besonders darauf, dass keine der Komponenten lose sind und das Gerät keine störenden Geräusche abgibt.

- Der Benutzer sollte gesund, ausgeschlafen und nüchtern sein und vor dem Fahren keine Beruhigungsmittel oder Psychopharmaka einnehmen.

- Denken Sie daran, dass Sie während der Fahrt 7 cm größer sind, also seien Sie vorsichtig, wenn Sie durch Türen fahren, achten Sie auf Schilder, Äste und andere oben befindliche Hindernisse, um Ihren Kopf vor Verletzungen zu schützen.

- Das Gerät darf von Kindern im Alter von mindestens 8 Jahren, von Personen mit eingeschränkter körperlicher bzw. geistiger Leistungsfähigkeit sowie von Personen mit mangelnder Erfahrung und Kenntnis über das Gerät verwendet werden, wenn eine Aufsicht oder Einweisung in den sicheren Umgang in einem Ausmaß erfolgt, dass die damit verbundenen Risiken verstanden werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

- Verwenden Sie nur Originalzubehör oder vom Hersteller empfohlenes Zubehör. Die Verwendung von nicht vom Hersteller empfohlenem Zubehör kann zu Schäden am Gerät führen und die Sicherheit der Verwendung gefährden. - Schließen Sie das Netzteil nur an eine Steckdose mit den auf dem Typenschild angegebenen Eigenschaften an.

• Wenn das Netzkabel oder der Stecker beschädigt oder der Stecker in einer Steckdose lose ist, laden Sie das Gerät nicht auf und versorgen es nicht über das Stromnetz mit Strom.
• Trennen Sie das Netzteil von der Steckdose, wenn Sie es nicht benutzen.
  • Tauchen Sie das Netzteil niemals in Wasser oder andere Flüssigkeiten ein.
• Schließen Sie das Netzteil nicht mit nassen Händen an die Stromquelle bzw. trennen Sie es nicht von der Stromquelle.

Vollständig verboten

• Fahren Sie mit dem Roller nicht in Gebieten, die nach lokalem oder nationalem Recht verboten sind.
• Es ist verboten, sich an Hängen zu bewegen, deren Neigungswinkel 17 Grad übersteigt, in Pfützen oder Wasserreservoirs mit einer Tiefe von mehr als 5 cm einzudringen.
  • Fahren Sie den Roller nicht auf Treppen.
• Es ist verboten, auf Straßen zu fahren, die für Autos bestimmt sind, am Straßenrand sowie auf Straßen, auf denen es verboten ist zu fahren.
• Es ist verboten, sich in mehreren Personen auf dem Roller zu bewegen und Kinder zu tragen, auch in geeigneten Trägern.
• Es ist verboten, den Roller zu fahren, ohne das Lenkrad zu halten.
• Kinder unter 14 Jahren und Personen über 60 Jahren dürfen den Roller nicht alleine fahre. Sie müssen während der Fahrt von anderen Familienmitgliedern oder Erziehungsberechtigten begleitet werden. Es ist verboten, dass der Roller von schwangeren Frauen, betrunkenen Personen, Personen mit psychischen Störungen oder Personen mit Behinderungen bzw. mit eingeschränkten Lenkfähigkeiten gefahren wird
• Fahren Sie den Röller nicht in gefährlichen und potenziell explosiven Atmosphären.
• Führen Sie keine Telefonate, während Sie den Roller fahren.
• Vermeiden Sie das Fahren bei schlechten Wetterbedingungen wie starkem Regen, Schnee, starkem Wind und auf eisigen, rutschigen oder schlammigen Straßen.

Vielen Dank, dass Sie sich für unseren Elektroroller BLAUPUNKT ESC505 entschieden haben. Bitte lesen Sie dieses Handbuch durch und bewahren Sie es zum späteren Nachschlagen auf. Die in diesem Handbuch enthaltenen Informationen sollen Ihnen helfen, sich mit den folgenden Problemen vertraut zu machen:

• Grundlegende Bedienung und Erlernen der Fahrweise auf dem Elektroroller.
• Sicherheit beim Fahren auf dem Elektroroller.
  • Bau und Wartung des Elektrorollers.

Das Gerät entspricht den Anforderungen der Richtlinien der Europäischen Union:

• Niederspannungs-Elektrogeräte - Niederspannungsrichtlinie (LVD)
• Elektromagnetische Verträglichkeit (EMV)
  CE-Kennzeichnung des Produkts auf dem Typenschild

Wenn sich auf dem Gerät ein durchgestrichenes Mülltonnenschild befindet, bedeutet dies, dass das Produkt unter die Bestimmungen der europäischen Richtlinie 2012/19/EU fällt. Lesen Sie die

Anforderungen an ein lokales elektrisches und elektronisches Abfallsammelsystem. Befolgen Sie die örtlichen Vorschriften. Entsorgen Sie dieses Produkt nicht im normalen Hausmüll. Die

ordnungsgemäße Entsorgung des alten Produkts verhindert mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit.

Detaillierte Informationen über die nächstgelegene Sammelstelle erhalten Sie direkt bei Ihrem Händler oder Unternehmen

Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Warszawa, Tel. [phone], E-Mail: [e-mail]

Das Gerät ist mit einem ausgestattet, die unter die europäische Richtlinie 2006/66/EG fallen.

Entsorgen Sie den Akku nicht im Hausmüll. Bitte beachten Sie Ihre örtlichen Vorschriften für die getrennte Sammlung von Batterien bzw. Akkus, da eine ordnungsgemäße Entsorgung mögliche negative Auswirkungen auf die Umwelt und die menschliche Gesundheit verhindert.

Informationen zum Umweltschutz

Die Verpackung enthält nur die notwendigen Elemente. Es wurde darauf geachtet, dass die drei Verpackungsmaterialien leicht zu sortieren sind: Karton (Box), Styropor (Innenschutz) und Polyethylen (Beutel, Schutzfolie). Das Gerät besteht aus recyclebaren Materialien und kann nach der Demontage durch einen Fachbetrieb wiederverwendet werden. Beachten Sie die örtlichen

Vorschriften für die Entsorgung von Verpackungsmaterialien, gebrauchten Batterien und unnötigen Geräten.

Das Produkt wird aus hochwertigen Materialien und Komponenten hergestellt, die recycelt und wiederverwendet werden können.

Hauptmerkmale des Elektrorollers:

Blaupunkt ESC505 ist ein innovativer klappbarer Elektroroller. Der Benutzer kann auf der Rollerplattform stehen und die Geschwindigkeit mit dem entsprechenden Lenkergriff einstellen.

• Die Vorder- und Hinterräder sind symmetrisch und der Vorderradantrieb sorgt für mehr Sicherheit. 5 "-Räder mit Luftbereifung reduzieren die Wartungs- und Betriebskosten.
• E-ABS und eine zusätzliche Bremse am Hinterrad sorgen für den kürzesten Bremsweg und können den Fahrer besser schützen.
• Das Gerät verwendet eine Lithium-Ionen-Batterie, der maximale Entladestrom beträgt mehr als 10 A, hohe Leistung ohne Ladungsspeichereffekt, keine Kontamination.
• Das Gesamtgewicht des Gerätes beträgt nur 7,5 kg. Das klappbare Design mit einem Schlüssel garantiert eine komfortable Handhabung und Lagerung.

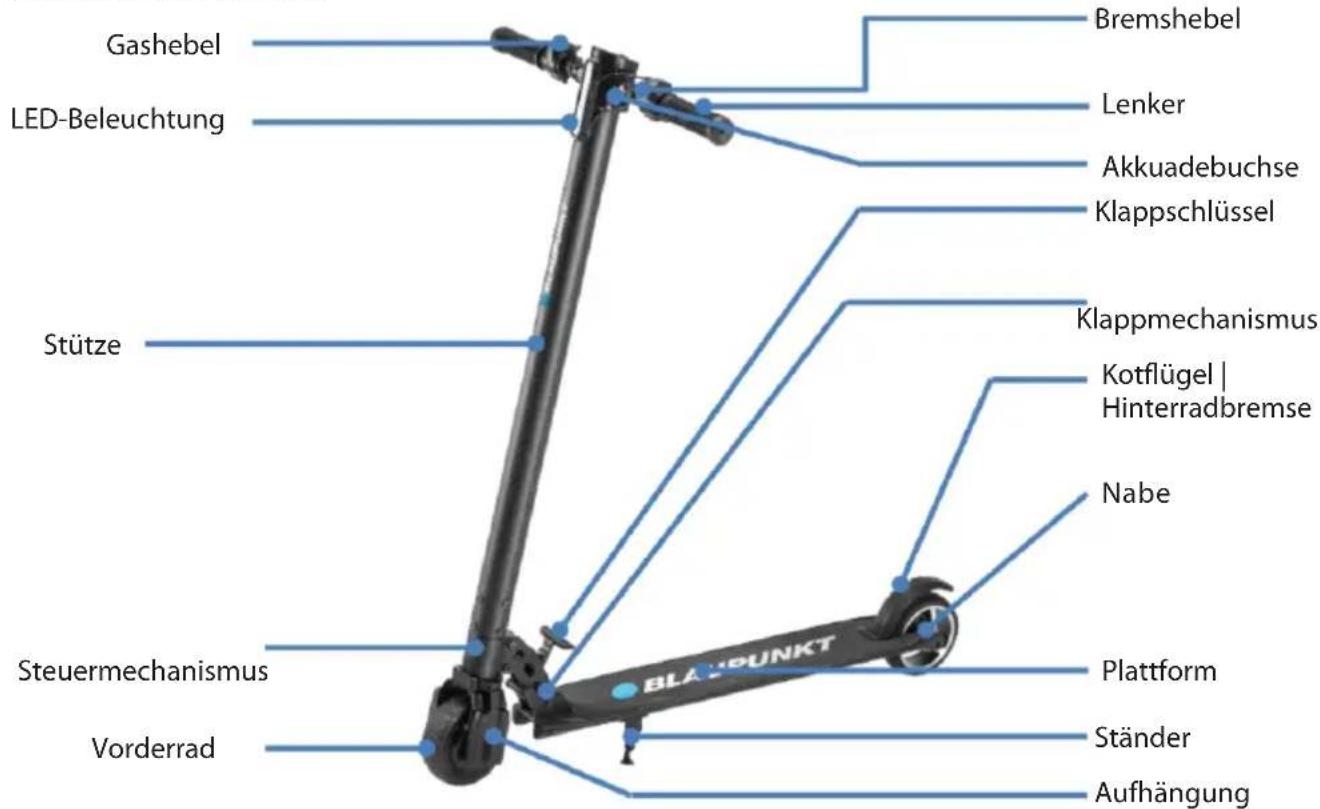

Bau eines Elektrorollers:

Auspacken

Nach dem Öffnen des Kartons entfernen Sie zuerst den Roller und überprüfen Sie, ob alle Komponenten vollständig sind. Wenn etwas fehlt, wenden Sie sich bitte an Ihren Händler. Überprüfen Sie den Zustand des Gerätes und sein äußeres Erscheinungsbild, ob das Klappsystem stabil genug ist, ob die Plattform keine Risse aufweist. Überprüfen Sie auch, ob das Display nicht beschädigt ist.

Montage

Nach dem Auspacken und der Überprüfung des Zustands aller Elemente kann mit der Montage des Rollers begonnen werden. Befolgen Sie die folgenden Bildanweisungen:

pc 21

1. Klappen Sie die Lenkradgriffe aus und verriegeln Sie sie durch Drehen.
2. Entriegeln Sie das Schloss und klappen Sie den Elektroroller aus, indem Sie auf den Schlüssel des Klappmechanismus drücken.

1. Wenn der Roller ausgeklappt ist, vergewissern Sie sich, dass der Klappschlüssel richtig verriegelt ist (ziehen Sie den Verriegelungsschlüssel nach oben, während Sie dem Roller zugewandt sind), um zu verhindern, dass der Roller während der Fahrt zusammenklappt.
2. Montieren Sie die mitgelieferte Warnglocke am Lenkrad.

Laden Sie den Akku nicht während der Handhabung, des Klappens, der Reinigung oder der Wartung des Rollers auf.

Leitfaden für sicheres Fahren

Der Inhalt dieses Kapitels ist sehr wichtig, lesen Sie es sorgfältig und befolgen Sie alle Sicherheitsvorschriften und -verfahren. Unser Unternehmen ist nicht verantwortlich für Unfälle, die zu Sach- oder Gesundheitsschäden aufgrund von Verstößen gegen diese Richtlinie für sicheres Fahren führen. Ein Elektroroller ist ein Gerät zur Unterhaltung, aber auch ein Transportmittel. Die Einhaltung der richtigen Sicherheitsvorschriften während der Fahrt kann Sie und andere vor Unfällen schützen. Denken Sie daran, dass die Verwendung eines Rollers im Gelände und auf öffentlichen Straßen das Risiko von Kollisionen durch andere Verkehrsteilnehmer birgt, selbst wenn Sie alle Sicherheitsvorschriften einhalten. Es ist sehr wichtig, einen ausreichenden Abstand zu anderen Verkehrsteilnehmern und anderen Fahrzeugen einzuhalten.

Fahren

• Beachten Sie beim Fahren auf einem Roller die örtlichen Straßenverkehrsregeln. Fahren Sie den Roller vorsichtig und ruhig und achten Sie auf andere Personen und Gegenstände, um Kollisionen zu vermeiden.
• Fahren Sie sicher auf dem Roller; mit kontrollierter Geschwindigkeit und in angemessenem Abstand zu Fußgängern und anderen Fahrzeugen. Seien Sie bereit, jederzeit anzuhalten. Vermeiden Sie plötzliche Beschleunigungen und plötzliches Bremsen.
• Achten Sie beim Fahren auf dem Bürgersteig auf die Rechte der Fußgänger, weichen Sie ihnen beim Überqueren der Gassen aus, erschrecken Sie die Passanten, insbesondere Kinder, nicht.
• Passen Sie Ihre Rollergeschwindigkeit an andere Verkehrsteilnehmer in Ballungsgebieten an. Wenn Sie eine Gruppe von Fußgängern überholen wollen, achten Sie auf genügend Platz und führen Sie das Manöver sicher durch. Sich mit hoher Geschwindigkeit in einer Menge zu bewegen, ist sehr gefährlich.
• Parken Sie Ihren Roller nicht an einem Ort, der es Fußgängern schwer macht, sich weiterzubewegen. Wenn Sie den Roller bewegen, entspannen Sie sich, lassen Sie Ihre Knie leicht gebeugt und Ihren Kopf angehoben.

Bei plötzlicher Beschleunigung oder schnellem Bremsen bei hoher Geschwindigkeit kann der Fahrer leicht das Gleichgewicht verlieren und schließlich zu einem Unfall führen. Versuchen Sie, solche Situationen zu vermeiden.

Batterie laden

• Vergewissern Sie sich, dass die Steckdose trocken ist.
- Öffnen Sie den Deckel der Akkuladebuchse an der Stütze unter dem Display.
- Stecken Sie den Netzstecker in die Stromquelle, überprüfen Sie, ob die grüne Ladelampe ordnungsgemäß leuchtet, stecken Sie den zweiten Netzstecker in die Ladebuchse des Rollers.

- Wenn die rote Lampe am Netzteil aufleuchtet, ist der Akkukorrekt geladen, ansonsten alle Kabelverbindungen überprüfen.

- Wenn das rote Licht grün wird, ist der Akku vollständig geladen. Das Netzteil vom Stromnetz trennen. Eine zu lange Ladung kann die Lebensdauer des Akkus verkürzen.

- Befolgen Sie die Empfehlungen zum Laden des Akkus, da er sonst beschädigt und seine Lebensdauer verkürzt wird.

• Die Ladezeit des Akkus beträgt ca. 2 Stunden. Der Hersteller kann die gleiche Ladezeit und Batterielaufzeit aufgrund von Verschleiß nicht garantieren.

- Achten Sie beim Laden des Akkus auf saubere und trockene Bedingungen.

- Laden Sie den Akku nicht auf, wenn die Steckdose nass ist.

Erste Fahrt

Vorbereitung

• Wählen Sie einen richtigen Ort aus. Dieser Ort kann innen oder außen sein, er muss eine Fläche von 10 x 10 Metern (ca. 100 Quadratmeter) haben. Der Ort sollte flach, nicht nass und rutschig, ohne Hinderungen, ohne Fahrzeuge, Kinder, Haustiere oder andere Dinge sein, die Ihre Aufmerksamkeit ablenken könnten.
• Lesen Sie dieses Handbuch sorgfältig durch. Wenn Sie die Möglichkeit dazu haben, lassen Sie sich von jemandem beraten, der mehr Erfahrung im Bereich des sicheren Fahrens hat.
• Tragen Sie einen Helm und Protektoren, um mögliche Verletzungen zu vermeiden. Bewegen Sie Ihren Roller in die Mitte der Fläche, an dem Sie sich bewegen werden, und lernen Sie die Gegend kennen. Inbetriebnahme
• Schalten Sie den Roller mit der Ein-/Aus-Taste unterhalb des Displays auf der linken Seite ein. Mit der Taste „Mode“ können Sie den Geschwindigkeitsmodus aus drei Optionen „Slow/Mid/Fast“ auswählen. Bei der ersten Fahrt wird empfohlen, den Modus „Slow“ zu verwenden.
• Der Hebel auf der rechten Seite des Lenkrads dient zur Erhöhung der Geschwindigkeit, der Hebel auf der linken Seite des Lenkrads zum Bremsen. Ein Druck auf den Hinterradkotflügel aktiviert die zusätzliche Fußbremse.
• Mit der Taste neben der Akkuladebuchse wird die LED-Beleuchtung auf der Vorderseite eingeschaltet.
• Beim Starten des Rollers sollte sich die Plattform in einer horizontalen Position befinden. Stehen Sie nicht auf der Plattform, bevor Sie den Roller einschalten, insbesondere, wenn Sie Anfänger sind.
• Steigen Sie nicht auf den Roller, bevor Sie den Strom einschalten oder wenn sich der Roller in einem schlechten Zustand befindet. Dies kann zu Gleichgewichtsstörungen und Verletzungen führen.
• Steigen Sie nicht auf den Roller, bevor der Diagnosevorgang abgeschlossen ist, nachdem der Roller gestartet wurde. Stoppen Sie, wenn störende Geräusche oder Vibrationen aus dem Roller kommen, auch wenn das Display ordnungsgemäß funktioniert.

Reinigung und Aufbewahrung

• Reinigen Sie den Roller nach jeder Fahrt.
• Wenn gummierte Oberflächen schwer zu reinigen sind, verwenden Sie eine Zahnbürste und Zahnpasta, dann verwenden Sie ein weiches Tuch, um den Bereich zu reinigen. Diese Methode kann auch kleine Kratzer entfernen.
• Lagern Sie den Roller in Innenräumen an einem kühlen, trockenen Ort. Setzen Sie Ihren Roller nicht längerem Sonnenlicht aus.

Beim Reinigen muss die Akkuladebuchse fest verschlossen sein, da Sie sonst einen Stromschlag erleiden und den Roller ernsthaft beschädigen können. Waschen Sie Ihren Roller nicht unter Hochdruck oder tauchen Sie sie in Wasser – dies kann zu irreparablen Schäden an der Maschine führen.

Akkuwartung

Der Akku ist das wichtigste Element, der zu warten ist. Um die Lebensdauer zu verlängern, befolgen Sie die folgenden Anweisungen:

• Lesen und befolgen Sie die Hinweise zur Akkuetikettierung.
  • Die beste Lagertemperatur für den Akku beträgt 0 Grad. Lagern Sie die Batterie nicht bei Temperaturen unter -20 Grad oder über 50 Grad.
• Bewahren Sie den Akku an einem kühlen, trockenen Ort auf. An einem sehr feuchten Ort kann es zu Kondensation von Wasserdampf im Inneren des Akkus kommen, was zu einer schnellen Beschädigung des Akkus führen kann.

• Wenn auf dem Display ein niedriger Akkuladezustand angezeigt wird, schließen Sie den zu ladenden Akku an. Versuchen Sie, den Akku nicht vollständig leerzufahren. Laden Sie den Akku vor Fahrtantritt vollständig auf. Durch häufiges Laden wird der Akku nicht beschädigt. Im Gegenteil, die langfristige Lagerung eines ungeladenen Akkus kann seine Lebensdauer verkürzen Funktionen und Spezifikation

• Motor: 350 W

• Batterie: 36 V 4.4 AH
• Maximale Geschwindigkeit: 25 km / h (3-stufige Geschwindigkeitsregelung)
• Reichweite: 15-20 km (je nach Belastung und Art der Oberfläche)
  • Maximale Belastung: 120 kg
  • Neigung der Einfahrt: 15-20 Grad
  • Vorder- und Hinterradbremse
  • Vorderradaufhängung
  • LED-Leuchte vorne
• Warnglocke
  • Einfacher Klappmechanismus
• Klappbares Lenkrad
  • Ladestrom: 42 V =2 A
  • Ladezeit: 2 Stunden
• Abmessungen: 1050 x 130 x 220/1050 mm (geklappt/ausgeklappt)
• Netto Gewicht: 8 kg

Technische Daten für das Netzteil:

Eingangsspannung: 110-240 V\~50/60 Hz

Max. Eingangsstrom: 2 A

Ausgangsspannung: 36 V

Max. Ausgangsstrom: 15 A
