ESC505 - Motoroleris BLAUPUNKT - Nemokama naudojimo instrukcija

Produkto tipas	Elektrinis paspirtukas
Prekės ženklas	Blaupunkt
Modelis	ESC505
Matmenys (išskleistas)	Apytiksl. 1100 x 450 x 1100 mm
Svoris	12 kg
Maksimali apkrova	100 kg
Variklio galia	250 W (nominali)
Akumuliatoriaus tipas	Ličio jonų, 36 V, 7,5 Ah
Įkrovimo laikas	4–6 valandos
Atstumas	Iki 25 km (lygiu keliu)
Maksimalus greitis	25 km/h
Padangos dydis	8,5 colio (pneumatinės)
Stabdžių sistema	Elektrinis stabdys + galinis pėdų stabdys
Šviesos	LED priekinis žibintas ir galinis atšvaitas
Sulankstymas	Taip, sulankstoma rankena ir vamzdis
Atsparumas vandeniui	IPX4 (atsparus purslams)
Ekranas	LED spidometras ir akumuliatoriaus indikatorius
Priežiūra	Reguliarus padangų slėgio tikrinimas, stabdžių reguliavimas, akumuliatoriaus priežiūra
Atsarginės dalys	Per įgaliotus serviso centrus
Remonto indeksas	5/10 (vidutiniškai remontuojamas)

Dažnai užduodami klausimai - ESC505 BLAUPUNKT

Kaip įkrauti Blaupunkt ESC505 paspirtuką?

Prijunkite įkroviklį prie paspirtuko įkrovimo prievado, o tada prie sieninio lizdo. Įkraukite visiškai per 4–6 valandas. Naudokite tik pateiktą įkroviklį. Venkite palikti įkrauti per naktį be priežiūros.

Kokia maksimali apkrova?

Maksimali apkrova yra 100 kg. Viršijus tai gali pabloginti veikimą ir saugumą.

Kiek greitai gali važiuoti ESC505?

Maksimalus greitis yra 25 km/h, atitinka daugelyje regionų nustatytas elektrinių paspirtukų taisykles.

Kokį padangų slėgį turėčiau naudoti?

Rekomenduojamas padangų slėgis yra 2,5–3,0 bar (36–43 psi). Periodiškai tikrinkite ir pripūskite pagal poreikį.

Ar paspirtukas yra vandeniui atsparus?

Jis turi IPX4 sertifikatą, o tai reiškia, kad yra atsparus purslams. Nenaudokite per smarkų lietų ir nepanardinkite į vandenį.

Kiek laiko išsilaiko akumuliatorius?

Ličio jonų akumuliatoriaus tarnavimo laikas yra apie 300–500 įkrovimo ciklų. Pakeiskite, kai atstumas žymiai sumažėja.

Kaip prižiūrėti paspirtuką?

Reguliariai tikrinkite padangų slėgį, priveržkite varžtus, sutepkite judančias dalis, valykite drėgna šluoste ir laikykite sausoje vietoje. Periodiškai tikrinkite stabdžius.

Ar galiu gauti atsarginių dalių ESC505 modeliui?

Taip, atsarginės dalys, tokios kaip padangos, stabdžiai ir akumuliatoriai, yra prieinamos per Blaupunkt įgaliotus serviso centrus arba internetu.

Ar vadovas prieinamas kitomis kalbomis?

Vadovas yra prieinamas keliomis kalbomis notice-facile.com svetainėje. Galite užsakyti išverstą versiją pasirinkę savo kalbą ir nurodę el. pašto adresą.

Koks garantijos laikotarpis?

Standartinė garantija yra 2 metai nuo gamybos defektų. Patikrinkite vietines garantijos sąlygas ir saugokite pirkimo kvitą.

NAUDOJIMO INSTRUKCIJA ESC505 BLAUPUNKT

• Susipažinkite su vietos eismo taisyklémis ir jų laikykitės.
• Visada dévěkite sertifikuotą šalmą ir kitas alkūnių, kelių bei riešų apsaugas.
• Ijungę elektrinį paspirtuką patikrinkite akumuliatoriaus įkrovos būseną. Nesiruoškite ilgesniam pasivažinėjimui, jei akumuliatoriaus įkrovimas yra mažesnis nei 25%.
• Patikrinkite elektrinio paspirtuko išorinę išvaizdą ir techninę būkłę. Atkreipkite ypatingą dėmesį į tai, ar elementai nėra laisvi ir ar prietaisas neskleidžia nerimą keliančių garsų.
• Vartotojas turėtų būti sveikas, išsimiegojęs, jis turėtų būti blaivus, o prieš važiuojant negali vartoti jokių raminamųjų ir psichotropinių vaistų.
• Atminkite, kad važiuodami esate 7 cm aukštesni, todėl būkite atsargūs, kai važiuojate pro duris, stebėkite ženklus, šakas ir kitas viršutines kliūtis, kad galėtumėte apsaugoti galvą nuo sužeidimų.
• Ši įranga gali būti naudojama vaikų ne mažiau kaip 8 metų amžiaus ir asmenų turinčių sumažintus fizinius, protinius pajėgumus, bei asmenų su patirties ir prietaiso žinių stoka, jei bus jie prižiūrimi arba atlikus įrangos naudojimo saugos instruktažą taip, kad susijusi su tuo rizika būtų suprantama. Vaikai neturėtų su įranga žaisti. Vaikams be priežiūros draudžiama atlikti įrangos valymą, bei konservavimą.
• Prietaisui naudokite tik originalius ar gamintojo rekomenduojamus priedus. Gamintojo nerekomenduojamų priedų naudojimas gali sugadinti prietaisą ir kelti pavojų naudojimo saugai.
• Maitinimo blokas turi būti prijungtas tik prie gamyklinės lentelės verčių charakteristiką atitinkančio elektros lizdo.
• Jei maitinimo laidas arba kištukas yra pažeisti arba kištukas yra laisvas elektros lizde, nekraukite prietaiso bei nemaitinkite jo iš elektros tinklo.
• Kai maitinimo blokas nenaudojamas, atjunkite jì nuo elektros lizdo.
• Niekada nemerkite maitinimo bloko vandenyje ar kituose skysčiuose.
• Neprijunkite ir neatjunkite maitinimo bloko nuo maitinimo šaltinio šlapiomis rankomis.

Visiškai draudžiama

• Negalima važinėti pagal vietos ar nacionalinę teisę draudžiamosiose zonose.
• Draudžiama judėti šlaituose, kurių nuolydžio kampas viršija 17 laipsnių, nevažiuokite į balas ar vandens rezervuarus, kurių gylis didesnis nei 5 cm.
• Paspirtuku negalima važinėti laiptais.
• Negalima važinėti automobiliams skirtais keliais, kelkraščiais ar keliais, kuriuose draudžiama važiuoti.
• Paspirtuku draudžiama važiuoti keliems žmonėms, bei vežioti vaikus, taip pat ir atitinkamose nešynėse.
• Draudžiama važinėti paspirtuku nelaikant vairo.
• Draudžiama paspirtuku savarankiškai važinėti vaikams iki 14 metų ir vyresniems nei 60 metų asmenims. Vairavimo metu tokius asmenis turi prižiūrėti kiti šeimos nariai ar globėjai. Draudžiama važinėti paspirtuku nėščioms moterims, apsvaigusiems asmenims, asmenims su psichikos sutrikimais ir žmonėms su negalia, turintiems ribotą vairavimo gebėjima.
• Negalima važinėti paspiirtuku pavojingose vietose ir tose, kur kyla gaisro ar sprogimo pavojus.
• Negalima kalbėti telefonu važiuojant paspirtuką.
• Venkite važinėti blogomis oro sąlygomis, tokiomis kaip stiprus lietus, sniegas, stiprus vėjas bei aplėdėjusiais, slidžiais arba purvinais keliais.

Naudojimo instrukcija

Dékojame, kad jsigijote mūsų BLAUPUNKT ESC505 elektrinį paspirtuką. Susipažinkite su šia naudojimo instrukcija ir išsaugokite ją vėlesniam naudojimui. Šioje instrukcijoje pateikta informacija padės Jums susipažinti su šiomis temomis:

• Pagrindinė priežiūra ir mokymas važinėti elektriniu paspirtuku.
• Saugumas važiuojant elektriniu paspirtuku.
• Elektrinio paspirtuko konstrukcija ir priežiūra.

Prietaisas atitinka Europos Sajungos direktyvų reikalavimus:

• Žemos jtampos elektros prietaisai - Low voltage directive (LVD)
• Elektromagnetinis suderinamumas - Electromagnetic compatibility (EMC)
  Produktas pažymėtas CE ženklu etiketėje

Jei prietaisas turi perbrauktą šiukšliadėžės ženklą, tai reiškia, kad gaminys atitinka Europos direktyvos 2012/19/ES taikymo sritį. Susipažinkite su vietinės elektros ir elektroninių atliekų surinkimo reikalavimais. Prašome laikytis vietinių taisyklių. Neišmeskite šio produkto kartu su įprastomis buitinėmis atliekomis. Teisingas seno produkto pašalinimas užkirs kelią galimam neigiamam poveikiui aplinkai ir žmonių sveikatai.

Išsamią informaciją apie artimiausią surinkimo punktą galima gauti tiesiogiai iš pardavėjo ar įmonės Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., Puławska g. 403A, 02-801 Varšuva, tel. [phone], el. paštas: [e-mail]

Prietaisas turi baterijas, kurioms taikoma Europos direktyva 2006/66/EB. Bateriju negalima išmesti kartu su buitinėmis atliekomis. Susipažinkite su vietiniais teisės aktais dėl bateriju surinkimo, nes tinkamas šalinimas padės išvengti galimo neigiamo poveikio aplinkai ir žmonių sveikatai.

Informacija apie gamtinės aplinkos apsaugą

Pakuotėje yra tik būtini elementai. Buvo dedamos visos pastangos, kad būtų galima lengvai atskirti tris pakuotės dalis: kartoną (dėžutę), putų polistireną (apsaugą viduje) ir polietileną (maišelius, apsauginį lapą). Prietaisas pagamintas iš medžiagų, kurios gali būti perdirbtos ir pakartotinai panaudotos juos išmontavus specializuotoje įmonėje. Laikykitės vietinių pakuočių medžiagų, naudotų baterijų ir nereikalingos įrangos šalinimo taisyklių.

Produktas pagamintas iš aukštos kokybės medžiagų ir komponentų, kuriuos galima perdirbti ir pakartotinai naudoti.

Pagrindinės elektrinio paspirtuko savybės:

„Blaupunkt ESC505“ tai novatoriškas sulankstomas elektrinis paspirtukas. Naudotojas gali stovėti ant paspirtuko platformos ir reguliuoti greitį naudodamas atitinkamą keitiklj ant vairo rankenos.

• Priekiniai ir galiniai ratai yra simetriški, priekinio rato pavara užtikrina didesnji judėjimo saugumą. 5" ratai su pneumatinėmis padangomis sumažina priežiūros ir naudojimo išlaidas.
• E-ABS ir papildomas stabdys ant galinio rato užtikrina trumpiausią stabdymo kelią ir gali geriau apsaugoti vairuotoją.
• Prietaisas naudoja ličio jonų akumuliatorių, maksimali iškrovimo srovė didesnė nei 10A, didelė galia be įkrovimo atminties poveikio, be taršos.
• Bendras prietaiso svoris tai tik 7,5 kg. Sulankstoma konstrukcija su vienu raktu garantuoja pernešimo ir saugojimo komforta.

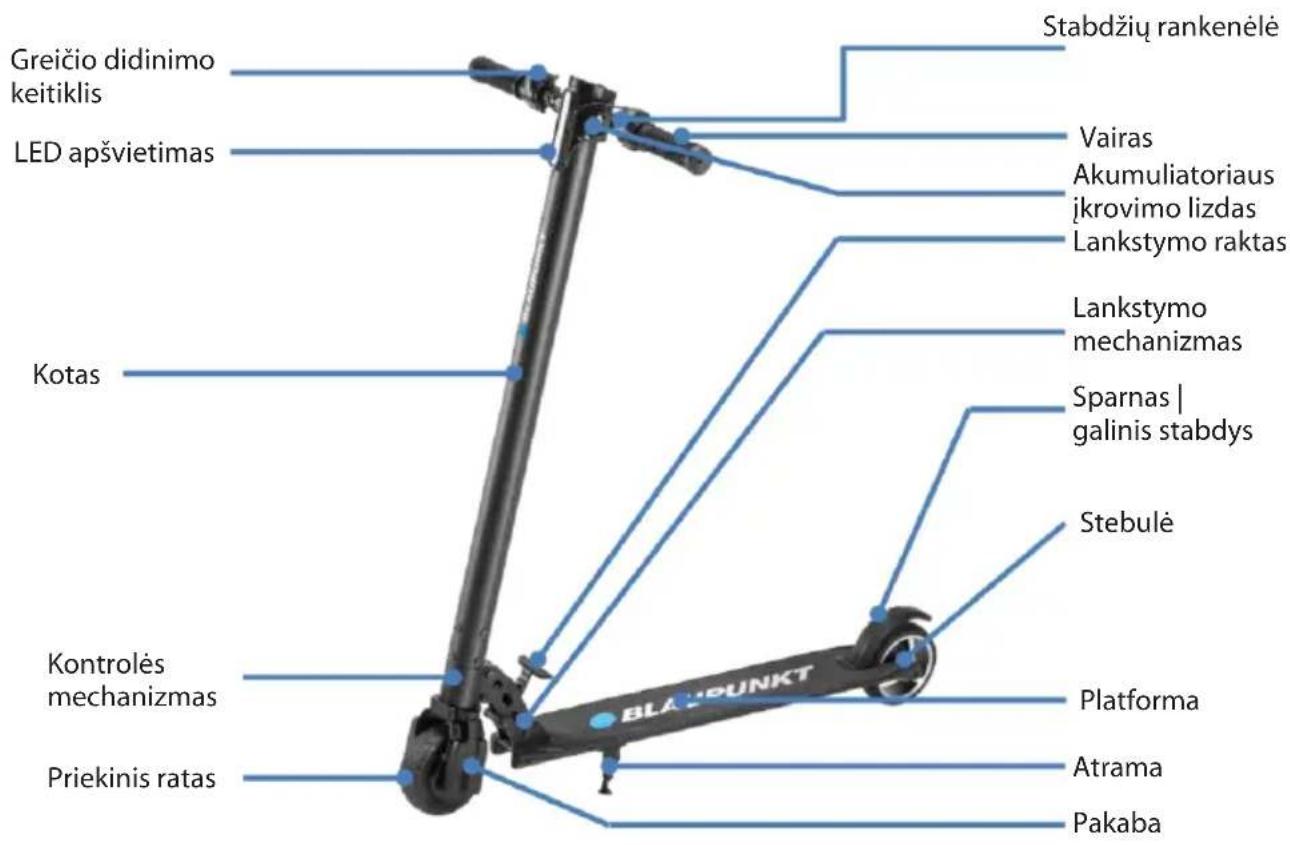

Elektrinio paspirtuko konstrukcija:

Išpakavimas

Atidarius kartono dėžę, pirmiausia išimkite paspirtuką ir patikrinkite, ar yra visi komponentai. Jei kažko nors nėra, susisiekite su pardavėju. Patikrinkite prietaiso būklę ir jo išorinę išvaizdą, ar sulankstymo sistema yra pakankamai stabili, ar platforma neturi įtrūkimų. Taip pat patikrinkite, ar nepažeistas ekranas.

Montažas

Išpakavus ir patikrinus visų komponentų būklę, paspiirtukas gali būti sumontuotas. Vadovaukitės toliau pateiktomis instrukcijomis:

1. Išskleiskite vairo rankenėles ir užfiksuokite jas tinkamai jas pasukdami.
2. Paspaudus sulankstymo mechanizmo raktą, atleiskite užraktą ir išskleiskite elektrinį paspirtuką.

3.Išskleidus paspirtuką, įsitikinkite, kad sulankstymo mechanizmo raktas yra tinkamai užfiksuotas (stovėdami priekiu prieš paspirtuką patraukite fiksavimo raktą maksimaliai į viršų), taip užkertant kelią galimam paspirtuko susilankstymui važinėjant.
4.Prie vairo pritvirtinkite pridėtą įspėjamajį skambutį.

Negalima krauti akumuliatoriaus nešant, sulenkiant, valant ar prižiūrint paspirtuką.

Saugaus vairavimo vadovas

Šio skyriaus turinys yra labai svarbus, atidžiai jį perskaitykite ir laikykitės visų saugos taisyklių ir procedūrų. Mūsų įmonė neatsako už nelaimingus atsitikimus, dėl kurių prarandamas turtas arba prarandama sveikata dėl šio saugaus važinėjimo vadovo pažeidimo.

Elektrinis paspirtukas skirtas pramogoms, bet tai ir transporto priemonė. Tinkamų saugos taisyklių laikymasis važinėjant gali apsaugoti Jus ir kitus nuo nelaimingo atsitikimo. Reikia atsiminti, kad paspirtukų naudojimas lauke ir viešuosiuose keliuose yra susijęs su kitų eismo dalyvių sukelta susidūrimo rizika, net jei prisitaikysite prie visų saugos taisyklių. Labai svarbu išlaikyti tinkamą atstumą nuo kitų eismo dalyvių ir kitų transporto priemonių.

Judėjimas paspirtuku

• Važinėjant paspirtuku turi būti laikomasi vietinių eismo taisyklių. Vairuoti paspirtuką protingai ir ramiai, atkreipkite dėmesį j kitus žmones ir daiktus, kad išvenqtumėte susidūrimų.
• Važinėkite paspirtuku saugiai, išlaikydami kontroliuojamą greitį ir tinkamą atstumą nuo pėsčiųjų ir kitų transporto priemonių. Būkite pasirengę sustoti bet kuriuo metu. Venkite staigaus greičio padidinimo ir staigaus stabdymo.
• Važiuojant pėsčiųjų takeliu, gerbkite pėsčiųjų teises, perleiskite juos kertant perėjas, negasdinkite pėsčiųjų, ypač vaikų.
• Perpildytose vietose pritaikykite paspiirtuko greitj prie kitų eismo dalyvių. Jei norite aplenkti pėsčiųjų grupę, įsitikinkite, kad turite pakankamai vietos ir saugiai atliksite šį manevrą. Judėjimas minioje dideliu greičiu yra labai pavojingas.
• Neparkuokite paspirtuko vietoje, kuri sukels sunkumu pėsčiujų judėjimui.
• Judant paspirtuku turėtumėte būti atsipalaidavę, šiek tiek sulenkus kelius ir pakėlus galvą.

Staigiai pagreitinus arba staigiai stabdant važiuojant dideliu greičiu, važiuojantis paspiirtuku gali lengvai prarasti pusiausvyrą ir galiausiai sukelti avariją. Stenkitės vengti tokių situacijų.

Akumuliatoriaus ikrova

• Isitikinkite, kad elektros lizdas yra sausas.
• Atidarykite ant koto po ekranu esantj akumuliatoriaus jkrovimo lizdo dangtelj.
• Prijunkite maitinimo bloko kištuką prie maitinimo šaltinio, patikrinkite, ar žalias jkroviklio indikatorius šviečia įprastai, jkiškite antrą maitinimo bloko kištuką į paspirtuko jkrovimo lizdą.
• Kai raudonas maitinimo bloko indikatorius šviečia, tai reiškia, kad akumuliatorius įkraunamas teisingai, priešingu atveju patikrinkite visas kabelių jungtis.
• Kai raudonas indikatorius pakeičia spalvą j žalią, akumuliatorius visiškai jkrautas. Atjunkite maitinimo bloką nuo maitinimo šaltinio. Ilgalaikis jkrovimas gali sutrumpinti baterijos veikimo laiką.
• Vadovaukitės akumuliatoriaus įkrovimo instrukcijomis, nes kitaip tai sukels akumuliatoriaus gedimą ir sutrumpins jo tarnavimo laika.
• Paspirtuko akumuliatoriaus ikrovimo laikas - maždaug 2 valandos. Gamintojas negali garantuoti akumuliatoriui tokio pat ikrovimo laiko ir veikimo dėl jo nusidėvėjimo.
• Akumuliatoriaus jkrovimo metu užtikrinkite švarias ir sausas sąlygas.
• Nekraukite akumuliatoriaus, kai maitinimo lizdas yra šlapias.

Pirmas važiavimas

Paruošimas

• Pasirinkite tinkamą vietą. Tokia vieta gali būti patalpoje arba lauke, jos plotas turi būti 10 x 10 metrų (apie 100 kvadratinių metrų). Vieta turi būti plokščia, sausa ir neslidi, be klūčių, be transporto priemonių, vaikų, naminių gyvūnėlių ar kitų dalykų, kurie galėtų atitraukti Jūsų dėmesį.
• Atidžiai susipažinkite su šiomis instrukcijomis, jei turite galimybę, naudokitės saugaus važiavimo srityje patyrusio asmens patarimais.
• Norėdami išvengti galimų sužalojimų, dėvėkite šalmą ir apsaugas. Perkelkite paspiirtuką į vietą, kur judėsite, ir susipažinkite su aplinka. Paleidimas
• Ijunkite paspirtuką po ekranu kairėje pusėje esančiu „on/off“ mygtuku. „Mode“ mygtuku galite pasirinkti vieną greičio režimą - „Slow/Mid/Fast“. Pirmojo važiavimo metu rekomenduojama naudoti „Slow“ režimą.
• Greičio didinimui naudojamas vairo dešinėje pusėje esantis keitiklis, stabdymui naudojama kairėje vairo pusėje esanti rankena. Paspaudus galinio rato sparną, bus suteiktas papildomas stabdys.
• Mygtukas šalia akumuliatoriaus jkrovimo lizdo naudojamas priekiniam LED apšvietimui jjungti.
• Paleidžiant paspirtuką, platforma turi būti horizontalioje padėtyje. Prieš įjungdami paspirtuką, ypač pradedančiųjų vartotojų atveju, nestokite ant platformos.
• Nesėskite ant paspirtuko prieš įjungdami maitinimą arba kai paspirtuko techninė buklė bloga. Tai gali būti pusiausvyros praradimo priežastis ir sukelti sužalojimą.
• Nelipkite ant paspirtuko prieš baigiant diagnostikos procesą, kai jis paleistas. Sustokite, jei iš paspirtuko girdisi nejprasti garsai ar yra vibraciju, net jei ekranas veikia tinkamai.

Valymas ir saugojimas

• Išvalykite pasprituką po kiekvieno važiavimo.
• Jei guminiai paviršiai turi nešvarumų, kuriuos sunku valyti, naudokite dantų šepetėlj ir dantų pastą, tada nuvalykite šias vietas minkštu audiniu. Šis būdas taip pat gali pašalinti mažus jbrėžimus.
• Papirtuką saugokite użdariose patalpose, vėsiose ir sausose vietose. Nepalkite paspirtuko ilgalaikiam saulės spindulių poveikiui.

Valant akumuliatoriaus jkrovimo lizdas turi būti sandariai uždarytas, priešingu atveju Jus gali pažeisti elektros smūgis ir galima sugadinti paspirtuką. Negalima plauti paspirtuko su aukšto slėgio vandens srove arba nardinti jį i vandenį - tai gali sukelti nepataisomą prietaiso pažeidimą.

Akumuliatoriaus priežiūra

Akumuliatorius yra svarbiausia dalis priežiūrai. Jei norite pratęsti jo tarnavimo laiką, vadovaukitės toliau pateiktomis instrukcijomis:

• Perskaitykite ir laikykitės baterijos ženklinimo pastabų.
• Geriausia akumuliatoriaus laikymo temperatūra tai 0 laipsnių. Nelaikykite akumuliatoriaus žemesnėje nei -20 laipsnių ar aukštesnėje nei 50 laipsnių temperatūroje.
• Akumuliatorių laikykite patalpoje, vėsioje ir sausoje vietoje. Labai drėgnoje vietoje akumuliatoriaus viduje gali susidaryti vandens garų kondensatas, kuris gali greitai sugadinti akumuliatorių.
• Kai ekrane rodomas žemas akumuliatoriaus įkrovimo lygis, prijunkite jį prie įkrovimo. Stenkitės, kad akumuliatroius visiškai neišiskrautų. Prieš pradėdami važiuoti visiškai įkraukite akumuliatorių. Dažnas įkrovimas nepažeis akumuliatoriaus. Priešingai, ilgalaikis nejkrauto akumuliatoriaus laikymas gali sutrumpinti jo tarnavimo laiką

Funkcijos ir specifikacija:

• Variklis: 350 W
  • Akumuliatorius: 36 V 4.4 AH
• Maksimalus greitis: 25 km / val. (3 laipsnių greičio reguliavimas)
  • Diapazonas: 15-20 km (priklausomai nuo apkrovos ir paviršiaus tipo)
  • Maksimali apkrova: 120 kg
• Privažiavimo nuolydis: 15 -20 laipsnių
  • Priekiniai ir galiniai stabdžiai
• Priekiné pakaba
  • Priekinis LED apšvietimas
  • Ispėjimo skambutis
  • Paprastas sudėjimo mechanizmas
• Sudedamas vairas
• Ikrovimo srové: 42 V =2 A
  • Pakrovimo laikas: 2 valandos
  • Matmenys: 1050x130x220/1050 mm (sulanktytas/išskleistas)
  • Grynasis svoris: 8 kg

Maitinimo bloko techniniai duomenys:

Jėjimo įtampa: 110-240 V\~50/60 Hz

Maksimali jėjimo įtampa: 2 A

Išėjimo įtampa: 36 V

Maksimali išėjimo įtampa 15 A
