Toote tüüp	Elektriline tõukeratas
Bränd	Blaupunkt
Mudel	ESC505
Mõõtmed (lahtivoldituna)	Umbes 1100 x 450 x 1100 mm
Kaal	12 kg
Maksimaalne kandevõime	100 kg
Mootori võimsus	250 W (nominaal)
Aku tüüp	Liitiumioon, 36 V, 7.5 Ah
Laadimisaeg	4–6 tundi
Sõiduulatus	Kuni 25 km (tasasel teel)
Maksimaalne kiirus	25 km/h
Rehvi suurus	8,5 tolli (pneumatiline)
Pidurisüsteem	Elektriline pidur + tagumine jalgpidur
Tuled	LED esituli ja tagumine helkur
Kokkupandav	Jah, kokkupandav juhtraud ja vars
Veekindlus	IPX4 (pritsmete vastu)
Ekraan	LED kiirusmõõtur ja akuindikaator
Hooldus	Regulaarne rehvirõhu kontroll, pidurite reguleerimine, aku hooldus
Varuosad saadaval	Volitatud teeninduskeskuste kaudu
Remondiindeks	5/10 (mõõdukalt remonditav)

Korduma kippuvad küsimused - ESC505 BLAUPUNKT

Kuidas laadida Blaupunkt ESC505 tõukeratast?

Ühendage laadija tõukeratta laadimisporti ja seejärel seinakontakti. Laadige täielikult 4–6 tundi. Kasutage ainult kaasasolevat laadijat. Vältige laadimist öö läbi järelevalveta.

Mis on maksimaalne kandevõime?

Maksimaalne koormus on 100 kg. Selle ületamine võib mõjutada jõudlust ja ohutust.

Kui kiiresti saab ESC505 sõita?

Maksimaalne kiirus on 25 km/h, mis vastab elektritõukerataste eeskirjadele paljudes piirkondades.

Millist rehvirõhku peaksin kasutama?

Soovitatav rehvirõhk on 2,5–3,0 bar (36–43 psi). Kontrollige perioodiliselt ja pumbake vastavalt vajadusele.

Kas tõukeratas on veekindel?

Sellel on IPX4 reiting, mis tähendab, et see on pritsmete suhtes vastupidav. Ärge sõitke tugevas vihmas ega uputage vette.

Kui kaua aku kestab?

Liitiumioonaku eluiga on umbes 300–500 laadimistsüklit. Vahetage välja, kui sõiduulatus märgatavalt väheneb.

Kuidas tõukeratast hooldada?

Kontrollige regulaarselt rehvirõhku, pingutage polte, määrige liikuvaid osi, puhastage niiske lapiga ja hoidke kuivas kohas. Laske pidureid perioodiliselt üle vaadata.

Kas ma saan ESC505-le varuosi?

Jah, varuosad nagu rehvid, pidurid ja akud on saadaval Blaupunkti volitatud teeninduskeskuste või veebi kaudu.

Kas kasutusjuhend on saadaval teistes keeltes?

Kasutusjuhend on saadaval mitmes keeles notice-facile.com veebilehel. Saate tellida tõlgitud versiooni, valides oma keele ja sisestades oma e-posti aadressi.

Mis on garantiiperiood?

Standardne garantii on 2 aastat tootmisdefektide korral. Kontrollige kohalikke garantiitingimusi ja hoidke ostutšekki alles.

KASUTUSJUHEND ESC505 BLAUPUNKT

• Tutvu ja järgi kohalikke liikluseeskirju.
- Kanna alati atesteeritud kiivrit ja muid, küünarnukke, põlvi ning randmeid kaitsvaid vahendeid.
- Peale elektrilise tõukeratta sisselülitamist kontrolli akumulaatori laetuse taset. Kui akumulaatori laetuse tase on madalam kui 25%, ära pikka söitu kavanda.
- Kontrolli üle elektrilise tõukeratta välimus ja tehniline seisund. Pööra erilist tähelepanu sellele, et mõni osade ühendustest ei oleks lõtvunud ja seade ei teeks kahtlaseid hääli.
- Kasutaja peab olema terve, väljamaganud, kaine ja mitte tarbima enne söitmist mingeid rahustavaid või psühhotroopseid ravimeid.
- Pea meeles, et söidu ajal oled sa 7cm körgem, mistõttu ole uste alt läbi söites tähelepanelik, pea kaitsmiseks vigastuste eest jälgi märke, oksi ja muid ülalpool paiknevaid takistusi.
- Käesolevat seadet võivad kasutada vähemalt 8 aasta vanused lapsed ja piiratud füüsiliste ning vaimsete võimetega inimesed ja isikud, kellel puuduvad seadmega töötamise kogemused ning sellekohased teadmised, kui on tagatud järelevalve või läbi viidud seadme turvalist kasutamist käsitlev instruktaaž ja selgitatud arusaadavalt sellega seotud ohtusid. Lapsed ei tohi seadmega mängida. Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.
- Kasutage seadme originaal- või tootja poolt soovitatud tarvikuid. Tootja poolt mittesoovitatud tarvikute kasutamine võib viia seadme kahjustusteni ja seada ohtu kasutusturvalisuse.
- Toiteplokk tuleb ühendada ainult andmeplaadil olevate näitajate väärtustega kooskõlas oleva pesaga.
- Kui juhe või toiteplõki pistik on kahjustatud või pistik paikneb elektrikontaktis lõdvalt, ära seadet lae ja ära varusta seda võrgutoitega
• Kui toiteplokki ei kasutata, ühenda see elektrikontaktist lahti.
- lialgi ära leota seadet vees või muudes vedelikes.
- Ära ühenda toiteplokki vooluallikaga ega ühenda vooluallikast lahti märgade kätega.

Täiesti keelatud

• Kohalike või riiklike seadustega keelatud aladel tõukerattaga sõita ei tohi.
• Keelatud on sõita pervedel, mille kaldenurk ületab 17 kraadi, ära sõida lompidesse ja veekogudesse, mis on sügavamad kui 5cm.
• Treppidel tõukerattaga sõita ei tohi.
• Keelatud on söita autoliikluseks ettenähtud teedel, teeveertel ja teedel, kus kehtib liiklemise keeld.
• Keelatud on tõukerattaga sõitmine mitmekesi aga ka laste vedamine, isegi asjakohase lapsekandmise vahendiga.
• Keelatud on juhtrauast kinni hoidmiseta tõukerattaga sõitmine.
• Alla 14 aastastel lastel ja 60-st aastast vanematel on iseseisev tõukerattaga sõitmine keelatud. Sellise sõidu ajal peavad läheduses viibima muud pereliikmed või hooldajad. Tõukerattaga ei tohi sõita rasedad, ebakaines olekus, piiratud juhtimisvõimega ja puuetega isikud.
• Tõukerattaga ei tohi sõita ebaturvalistes ja tulekahju- või plahvatusohtlikes kohtades.
  • Tõukeratta juhtimise ajal telefoniga helistada ei tohi.
  • Väldi söitmist halbade ilmastikuolude, nagu paduvihm, lumi, tugev tuul ja jäätunud, libeda või porisel tee korral.

Kasutusjuhend

Täname meie elektrilise tõukeratta BLAUPUNKT ESC505 ostmise eest. Tutvu käesoleva kasutusjuhendiga ja säilita see edaspidiseks kasutuseks. Juhendis sisalduv informatsioon aitab sul tutvuda alltoodud teabega:

• Elektrilise töukeratta kasutamise ja juhtimise põhialused.
• Elektrilise tõukerattaga ohutu sõitmine.
• Elektrilise tõukeratta ehitus ja hooldamine.

Seade vastab Euroopa Liidu nõuetele:

• Madalpinge elektriseade - Low voltage directive (LVD)
• Elektromagnetiline ühilduvus - Electromagnetic compatibility (EMC)
  Toode on andmeplaadil märgistatud CE tähisega

Seadmel paiknev läbitömmatud korvi sümbol tähendab, et toode on hölmatud Euroopa direktiivi 2012/19/EU sätetega. Tutvuda kohaliku süsteemi elektriliste ja elektrooniliste jäätmete käitlemist puudutavate nöuetega. Toimida kooskõlas kehtivate eeskirjadega. Käesolevat toodet ei tohi ära visata koos tavaliste olmejäätmetega. Vana toote öige körvaldamine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Üksikasjalikku teavet lähima vastuvõtupunkti kohta võib saada vahetult müüjalt või ettevõttest Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., tn. Puławska 403A, 02-801 Varssavi, tel [phone] email: [e-mail]

Seade on varustatud Euroopa direktiiviga 2006/66/WE hölmatud patareidega. Patareide äraviskamine koos kodumajapidamisjäätmetega on keelatud. Tutvuda patareide eraldiasetsevalt kogumist käsitlevate kohalike eeskirjadega, sest öige utiliseerimine väldib potentsiaalseid looduskeskkonnale ja inimtervisele kahju tekitavaid tagajärgi.

Looduskeskkonna kaitset käsitlev teave

Pakend sisaldab ainult vajalikke elemente. Tehtud on köik endast olenev, et kolm koostismaterjali oleks hölpsasti eraldatavad: papp (kast), polüstüreenvaht (seesmine kaitse) ja polüetüleen (kotid, kaitsepoogen). Toode on toodetud materjalidest, mida saab suunata taastootmisesse ja peale nende eriotstarbelise ettevõtte poolt demonteerimist, uuesti kasutada. Järgida pakendmaterjalide, patareide ja kasutatud seadmete utiliseerimist käsitlevaid kohalikke ettekirjutusi.

Toode on toodetud körgkvaliteetsetest taastootmisesse suunatavatest ja taaskasutatavatest materjalidest ning allüksustest.

Elektrilise tõukeratta peamised eelised:

Blaupunkt ESC505 on uuenduslik, kokkupandav elektriline töukeratas. Kasutaja vöib seista töukeratta astmelaual ja reguleerida kiirust juhtrauale paikneva asjakohase manseti abil.

• Esi- ja tagarattad on sümmeetrilised, esirattavedu tagab suurema söiduturvalisuse. Öhkrehvidega 5" rattad madaldavad hooldus- ja kasutuskulusid.
  • E-ABS ja tagaratta lisapidur tagavad lühema pidurdusteekonna ja kaitsevad juhti paremini.
• Seadmes kasutatakse liitium-ioon akut, maksimaalne voolutugevus on enam kui 10A, suur võimsus ilma mäluefektita, saastevaba.
• Seadme kogukaal on vaevalt 7,5kg. Ühe võtmega kokkupandav konstruktsioon on kandmise ja hoiustamise mugavuse tagatiseks.

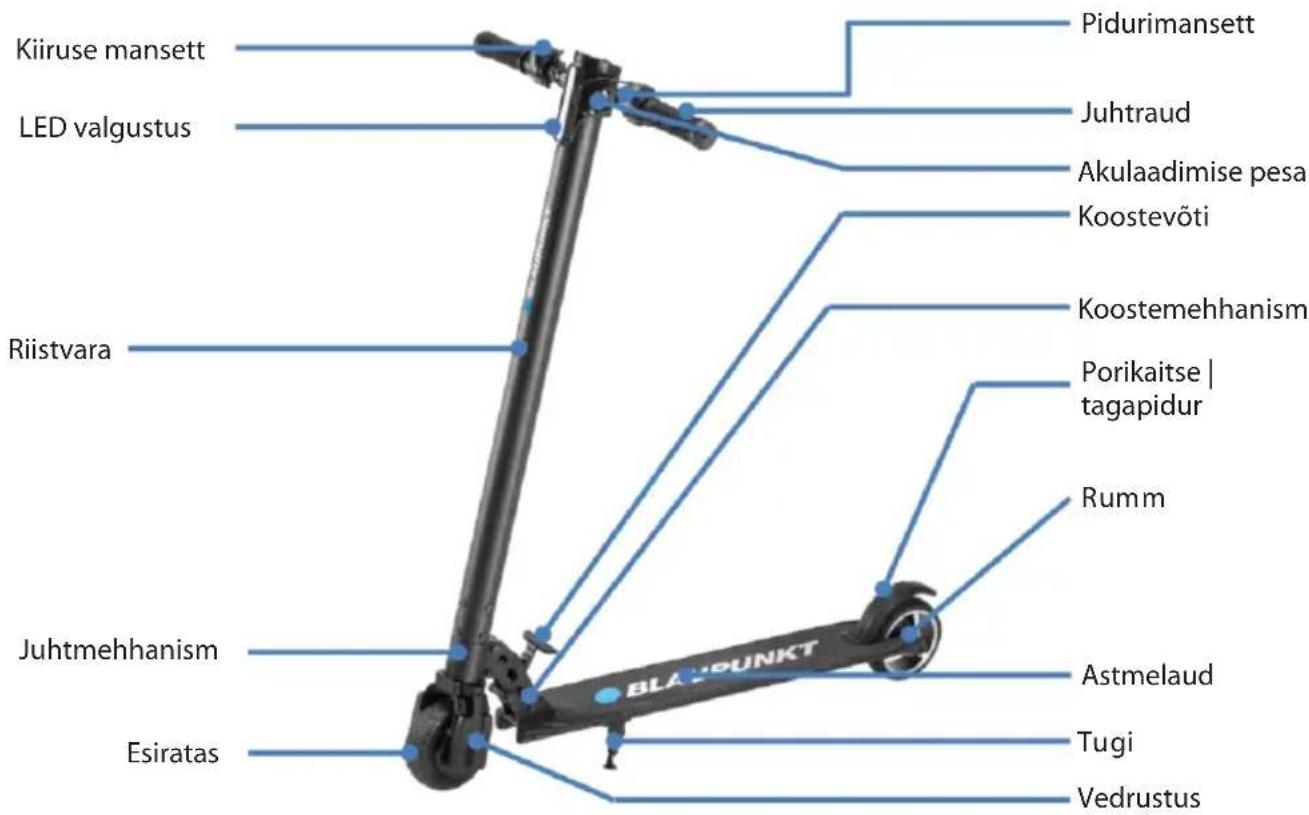

Elektrilise tõukeratta ehitus:

Lahtipakkimine

Peale papp-pakendist lahtipakkimist võta tõukeratas välja ja veendu, et kõik osad on komplektsed. Millegi puudumisel võta ühendust müüjaga. Kontrollida seadme seisukorda ja välimust, kas koostesüsteem on asjakohaselt stabiilne, kas astmelaual pole mõrasid. Kontrolli samuti, kas kuvari ekraan on kahjustusteta.

Paigaldamine

Peale köikide osade lahtipakkimist ja kontrollimist vöib asuda tõukeratta koostamisele. Järgi alltoodud piltjuhiseid:

1. Vöta juhtraua käepidemed lahti ja lukusta need asjakohaselt kinnikeerates.
2. Vajutades koostemehhanismi võtmele vabasta lukustus ja võta elektriline tõukeratas lahti.

1. Vältimaks söidu ajal töukeratta lagunemist veendu selles, et peale töukeratta lahtivötmist on koostemehhanismi vöti nöuetekohaselt lukustatud (seistes näoga töukeratta poole tömba lukustusvöti köige ülemisse asendisse).
2. Paigalda kaasasolev hoiatuskell juhtrauale.

Tõukeratta kandmise, puhastamise või hooldamise ajal akut laadida ei tohi.

Ohutu söidu juhend

Antud jagu on väga oluline, loe see hoolikalt läbi ja järgi köiki ohutusreegleid ning -protseduure. Meie ettevöte ei kanna vastutust üksköik milliste varalisi kahjusid või tervise kaotust puudutavate önnetusjuhtumiste eest, mis on põhjustatud käesoleva juhendi juhiste eiramisest. Elektriline tõukeratas on nii meelelahutus- aga ka transpordivahend. Sõidu ajal asjakohaste ohutusnõuete järgimine võib Sind ja teisi önnetuste eest kaitsta. Tuleb meeles pidada, et linnaliikluses ja üldkasutatavatel teedel tõukeratta kasutamine on seotud teiste liiklejate poolt põhjustatud liiklusönnetuste ohuga isegi siis kui järgid köiki ohutuseeskirju. Väga oluline on hoida muude liiklejate ja sõidukite suhtes asjakohast pikivahet.

Tõukerattaga sõitmine

• Tõukerattaga sõitmisel tuleb järgida kohalikke liikluseeskirju. Kokkupõrgete vältimiseks tuleb tõukerattaga sõita läbikaalutult ja rahulikult, teisi inimesi ning esemeid jälgides.
• Sõida tõukerattaga turvaliselt, hoides kontrollitud kiirust ja teiste jalakäijate ning söidukitega pikivahet säilitades. Ole igal hetkel pidurdamiseks valmis. Väldi äkilisi kiirendusi ja äkkpidurdamist.
• Könniteel söites austa jalakäijate öigusi, anna neile teed ületades eelisöigus, ära ehmata neid ja eelköige lapsi.
• Tiheda liiklusega kohtades tuleb tõukeratta sõidukiirus kohandada teiste liiklejatega. Enne jalakäijate rühmast möödumist veendu, et sul on selleks piisavalt ruumi ja sooritad manöövri ohutult. Inimsummas suure kiirusega sõitmine on väga ohtlik.
  • Tõukeratast ei tohi parkida jalakäijiate liiklemist raskendavasse kohta.
• Tõukerattaga söitmise ajal tuleb olla lõdvestatud, kergelt köverdatud põlvede ja püstise peaga.

Suurel kiirusel äkilise kiirendamise või pidurdamise korral võib sõitja väga kergesti tasakaalu kaotada ja sellega seoses önnetusse sattuda. Püüa selliseid olukordi vältida.

Akumulaatori laadimine

• Veenduda, et elektrikontakt on kuiv.
- Ava kuvari all oleval riistvaral paikney akulaadimise pesa kate.
- Ühenda toiteploki pistik toiteallikaga, veendu, et laadija roheline tuli põleb normaalselt, sisesta toiteploki teine pistik tõukeratta aku pessa.
- Kui toiteplokil põleb punane kontroll-lambike, annab see märku aku õigest laadimisest, vastasel juhul kontrolli kõik juhtmeühendused üle.
- Kui punane kontroll-lambike hakkab põlema roheliselt, annab see märku aku täislaadimisest. Ühenda toiteplokk toiteallikast lahti. Ülemäärane laadimine võib aku eluiga lühendada.
- Järgi aku laadimist puudutavaid juhiseid, vastasel juhul põhjustab see aku kahjustusi ja lühendab selle eluiga.
- Tõukeratta aku laadimise aeg on umbes 2 tundi. Seoses aku kulumisega ei saa tootja samasugust laadimise aega ia tojimimist tagada.
- Aku laadimise ajal tuleb tagada puhtad ja kuivad tingimused
- Ära lae akut kui toitepesa on märg.

Esimene sõit

Ettevalmistamine

• Vali öige koht. Selline koht vöib olla sees vöi väljas, pinnaga 10 x 10 meetrit (umbes 100 ruutmeetrit). Koht peab olema tasane, mitte märg ega libe, takistusteta, söidukiteta, lasteta, koduloomadeta vöi muude tähelepanu körvalejuhtivate esemetega.
• Tutvu hoolikalt käesoleva juhendiga, võimaluse korral kasuta ohutu sõidu valdkonnas enam kogenud isiku nõuandeid.
• Võimalike vigastuste vältimiseks kanna kiivrit ja kaitsevahendeid. Too tõukeratas ala, kus sellega söitma hakkad, keskele ja tutvu ümbruskonnaga. Käivitamine
• Lülitā tõukeratas sisse kuvari all, vasakul pool, paikneva nupuga on/off. Nupuga „Mode“ võid valida kolme kiiruserežiimi „Slow/Mid/Fast“ seast. Esimese sõidu ajal on soovitatav kasutada režiimi „Slow“.
• Juhtraua parempoolne mansett on möeldud kiiruse suurendamiseks, vasakpoolne pidurdamiseks. Tagaratta porilauale vajutades kasutame täiendavat jalgpidurit.
• Akulaadimise pesa körval paiknev nupp lülitab sisse LED valgustuse
• Tõukeratta käivitamise ajal peab astmelaud olema horisontaalses asendis. Enne tõukeratta käivitamist ei tohi astmelaual seista, eelkõige puudutab see algajaid.
• Ära astu tõukerattale enne toite sisselülitamist või kui tõukeratas on halvas tehnilises seisundis. See võib põhjustada tasakaalu kaotuse ja lõppeda õnnetusega.
• Ära astu tõukerattale enne selle käivitamisele järgneva diagnostilise protsessi lõppemist. Peatu, kui tõukeratas teeb kahtlasi hääli või vibreerib, isegi siis kui kuvar toimib õigesti.

Puhastamine ja hoiustamine

• Puhasta tõukeratast peale igat sõitu.
• Kui kummist pindadel on raskestieemaldatav mustus, kasuta hambaharja ja -pastat ning pühi need kohad üle pehme lapiga. Sel viisil võid kõrvaldada ka kerged kriimustused.
• Hoia tõukeratast suletud ruumides, jahedates ja kuivades kohtades. Ära jäta tõukeratast päikesekiiirguse vahetu toime möjuvaldkonda.

Puhastamise ajal peab akulaadimise pesa olema tihedalt suletud, vastasel korral võid saada elektrilöögi ja tõukeratast tõsiselt kahjustada. Tõukeratast ei tohi pesta kõrgsurvega veejoaga – see võib tekitada seadmele pöördumatuid kahjustusi.

Aku hooldamine

Aku on hooldamise seisukohalt olulisimaks osaks. Selle eluea pikendamiseks järgi alljärgnevaid juhiseid:

• Loe läbi ja järgi patarei märgistusi puudutavad märkused.
• Aku parim säilitustemperatuur on 0 kraadi. Akut ei tohi hoida temperatuuril, mis on madalam kui - 20 või kõrgem kui 50 kraadi.
• Hoia akut suletud ruumides, jahedates ja kuivas kohtas. Väga niisked kohad võivad põhjustada akus veeauru kondenseerumist, mis võib akut kiiresti kahjustada.
• Kui kuvaril kuvatakse aku madal laetuse tase, tuleb see laadimiseks ühendada. Püüa vältida aku täielikku tühjakslaadimist. Enne söidu alustamist palun aku laadida täielikult. Sage laadimine akut ei kahjusta. Pigem vastupidi, aku kauaaegne laadimata jätmine vöib selle eluiga lühendada

Funktsioonid ja spetsifikatsioonid

• Mootor: 350 W
• Aku: 36 V 4.4 AH
• Maksimaalne kiirus: 25 km / h (kiiruse 3 astmeline reguleerimine)
• Ulatus: 15-20 km (sõltuvalt koormusest ja sõidupinna liigist)
  • Maksimaalne koormus: 120 kg
  • Sõidu kaldenurk: 15-20 kraadi
• Esi- ja tagapidurid
• Esivedrustus
  • LED esituli
  • Hoiatuskell
  • Hölbus koostamise mehhanism
  • Kokkupandav juhtraud
  • Laadimisvool: 42 V = 2 A
  • Laadimise aeg: 2 tundi
• Möötmed: 1050x130x220/1050 mm (kokkupandud/lahtivõetud)
• Netokaal: 8 kg

Toiteploki tehnilised andmed:

Sisendpinge: 110-240 V\~50/60 Hz

Toite maks sisendvool: 2 A

Väljundpinge: 36 V

Toite maks väljundvool: 15 A
