Tip produs	Trottinetă electrică
Marcă	Blaupunkt
Model	ESC505
Dimensiuni (desfăcut)	Aprox. 1100 x 450 x 1100 mm
Greutate	12 kg
Capacitate maximă de încărcare	100 kg
Putere motor	250 W (nominal)
Tip baterie	Litiu-ion, 36 V, 7,5 Ah
Timp de încărcare	4–6 ore
Autonomie	Până la 25 km (pe drum plat)
Viteză maximă	25 km/h
Dimensiune anvelope	8,5 inci (pneumatic)
Sistem de frânare	Frână electronică + frână cu picior spate
Lumini	Far LED și reflector spate
Pliabil	Da, ghidon și tijă pliabile
Rezistență la apă	IPX4 (rezistent la stropire)
Afișaj	Vitezometru LED și indicator baterie
Întreținere	Verificare regulată a presiunii anvelopelor, reglare frâne, îngrijire baterie
Piese de schimb disponibile	Prin centre de service autorizate
Indice de reparabilitate	5/10 (reparabilitate moderată)

Întrebări frecvente - ESC505 BLAUPUNKT

Cum se încarcă trotineta Blaupunkt ESC505?

Conectați încărcătorul la portul de încărcare al trotinetei și apoi la o priză de perete. Încărcați complet timp de 4–6 ore. Utilizați doar încărcătorul furnizat. Evitați încărcarea peste noapte nesupravegheată.

Care este capacitatea maximă de încărcare?

Sarcina maximă este de 100 kg. Depășirea acesteia poate afecta performanța și siguranța.

Cât de repede poate merge ESC505?

Viteza maximă este de 25 km/h (15,5 mph), conformă reglementărilor pentru trotinete electrice în multe regiuni.

Ce presiune a anvelopelor ar trebui să folosesc?

Presiunea recomandată a anvelopelor este 2,5–3,0 bar (36–43 psi). Verificați periodic și umflați după necesitate.

Este trotineta rezistentă la apă?

Are clasificare IPX4, ceea ce înseamnă că este rezistent la stropire. Nu circulați în ploaie puternică sau nu scufundați în apă.

Cât durează bateria?

Bateria litiu-ion are o durată de viață de aproximativ 300–500 cicluri de încărcare. Înlocuiți când autonomia scade semnificativ.

Cum întrețin trotineta?

Verificați regulat presiunea anvelopelor, strângeți șuruburile, ungeți piesele mobile, curățați cu o cârpă umedă și depozitați într-un loc uscat. Verificați periodic frânele.

Pot obține piese de schimb pentru ESC505?

Da, piese de schimb precum anvelope, frâne și baterii sunt disponibile prin centrele de service autorizate Blaupunkt sau online.

Manualul este disponibil în alte limbi?

Manualul este disponibil în mai multe limbi pe site-ul notice-facile.com. Puteți solicita o versiune tradusă selectând limba dvs. și furnizând adresa de e-mail.

Care este perioada de garanție?

Garanția standard este de 2 ani pentru defecte de fabricație. Verificați termenii de garanție locali și păstrați bonul de cumpărare.

MANUAL DE UTILIZARE ESC505 BLAUPUNKT

• Va rugam familiarizati-va cu regulamentul local de trafic.
• Purtati intotdeauna casca de protectie, protectie pentru genunchi si coate.
• Verificati nivelul bateriei cand porniti trotineta. Daca bacteria este incarcata mai putin de 25%, nu conduceti pe distante mari
• Verificati vizual starea trotinetei. Asigurati-va ca nu sunt parti lipsa si nu sunt zgomote anormale.
• Utilizatorul trebuie să fie sănătos, odihnit, treaz și să nu ia niciun sedativ sau drog psihotropic înainte de a conduce.
• Amintiți-vă că aveți o înălțime de 7 cm mai mare atunci când conduceți, deci aveți grijă când conduceți ușa, feriți-vă de semne, ramuri și alte obstacole superioare pentru a vă proteja capul de rănire.
• Acest echipament poate fi utilizat de către copiii cu vârsta de 8 ani și peste, atât timp cât este asigurată supravegherea. Persoanele cu capacități fizice sau mentale reduse, precum și persoanele care nu au experiență anterioară de utilizare a acestui echipament trebuie să fie supravegheate și conștiente de riscuri. Manualul de instrucțiuni trebuie utilizat ca referință pentru utilizarea sigură a acestui echipament. Copiii nu ar trebui să se joace cu echipamentul. Copiilor fără supraveghere asigurată nu ar trebui să li se permită să efectueze curățarea și întreținerea echipamentului.
• Se vor folosi numai accesorii originale, precum și accesoriiile recomandate de producător. Utilizarea accesoriiilor care nu sunt recomandate de către producător poate duce la deteriorarea dispozitivului și poate face ca dispozitivul să nu fie sigur pentru utilizare.
• Adaptorul de AC trebuie conectat la o priză cu caracteristici compatibile cu valorile de pe eticheta de rating.
• Dacă cablul sau ștecherul de alimentare sau adaptorul este deteriorat sau dacă ștecherul are o priză electrică descărcată, nu încărcați aparatul și nu-l alimentați din priză.
• Deconectați adaptorul de ca din priza electrică atunci când nu îl utilizati.
• Nu conectați sau deconectați adaptorul de la sursa de alimentare cu mâinile ude.

Complet interzis

Nu folositi un scuter în zone interzise de legislația locală sau națională.

• Este interzisă deplasarea pe pante ale căror unghi de înclinare depășește 17 grade, nu pătrund în baltă sau în rezervoare de apă a căror adâncime este mai mare de 5 cm.
• Nu folositi un scooter pe scări.
• Nu este permisă călătoria pe șosele destinate autoturismelor, drumurilor sau drumurilor pe care este interzisă călătoria.
• Este interzisă mutarea mai multor persoane pe scuter sau transportul copiilor, de asemenea și în sifoanele corespunzătoare.
• Este interzisă deplasarea pe scuter fără să tîneti ghidonul.
• Este interzis ca copiii sub 14 ani sau cei peste 60 de ani să se mute singuri pe scuter. Aceștia trebuie să fie însoții de alți membri ai familiei sau îngrijitori. Este interzis să călătoresca pe scuter femeile însărcinate, persoanele îmbătate, persoanele cu tulburări mintale sau persoanele cu dizabilități cu abilități reduse de directie.
• Nu folositi un scuter în locuri periculoase sau explozive.
• Nu efectuați apeluri telefonice în timpul conducerii scuterelor.
• Evitați conducerea în condiții meteorologice nefavorabile, cum ar fi ploi abundente, zăpadă, vânt puternic și pe drumuri înghețate, alunecoase sau murdare.

Manual instructiuni

Vă multumim pentru achiziționarea scuterelor electrice BLAUPUNKT ESC505. Citiți acest manual și păstrați-l pentru recomandări ulterioare. Informațiile conținute în acest manual vă vor ajuta să vă familiarizați cu următoarele aspecte:

• Funcționarea de bază și învățarea modului de a conduce pe un scuter electric.
• Siguranța în timpul conducerii pe un scuter electric.
• Construirea și întreținerea unui scuter electric.

Dispozitivul respectă cerințele următoarelor directive ale Uniunii Europene:

• echipamente electrice de joasă tensiune - directivă de joasă tensiune (LVD)
• Compatibilitate electromagnetică (EMC) Produsul este marcat CE pe plăcuța de identificare

În cazul în care pe aparat apare un simbol al cosului de gunoi, acesta indică faptul că produsul este reglementat de Directiva Europeană 2012/19 / UE. Familiarizați-vă cu cerințele sistemului local de colectare a deșeurilor electrice și electronice. Urmați regulamentele locale. Nu aruncați acest produs în deșeuri menajere. Îndepărtarea corespunzătoare a produsului vechi va împiedica potențiale efecte negative asupra mediului și sănătății umane.

Dispozitivul este echipat cu baterii care intră sub incidența Directivei europene 2006/66 / CE. Nu aruncați bateriile împreună cu deșeurile menajere. Consultați reglementările locale privind colectarea separată a bateriilor, deoarece eliminarea adecvată va împiedica posibilele consecințe negative asupra mediului și sănătății umane.

Informații privind protecția mediului Ambalajul conține numai elementele necesare. Pentru a se asigura că cele trei materiale de ambalare sunt ușor de separat: carton, spumă de polistiren (protecție internă) și polietilenă (genți de mână, folie protectoare). Dispozitivul este fabricat din materiale reciclabile și poate fi utilizat din nou după dezasamblarea acestuia de către o companie specializată. Respectați reglementările locale pentru eliminarea materialelor de ambalare, a deșeurilor de baterii și a echipamentelor inutile.

Produsul este fabricat din materiale și componente de înaltă calitate care pot fi reciclate și reutilizate.

Functii principale

• Blaupunkt ESC505 este un scuter electric pliabil inovator. Utilizatorul poate sta pe platforma scuterului și ajustează viteza folosind mânerul corespunzător de pe ghidon.
• Roțile din față și din spate sunt simetrice, iar tracțiunea pe față oferă o mai mare siguranță pentru mobilitate. 5 "roți pneumatice reduc costurile de întreținere și de întreținere.
• E-ABS și o frână suplimentară pe roata din spate asigură cea mai scurtă distanță de frânare și pot proteja mai bine șoferul.
• Dispozitivul utilizează o baterie litiu-ion, curentul maxim de descărcare este mai mare de 10A, o putere mare fără încărcare de memorie, fără contaminare.
• Greutatea totală a dispozitivului este de numai 7,5 kg. Designul pliabil cu o singură cheie asigură o manipulare și o depozitare ușoară.

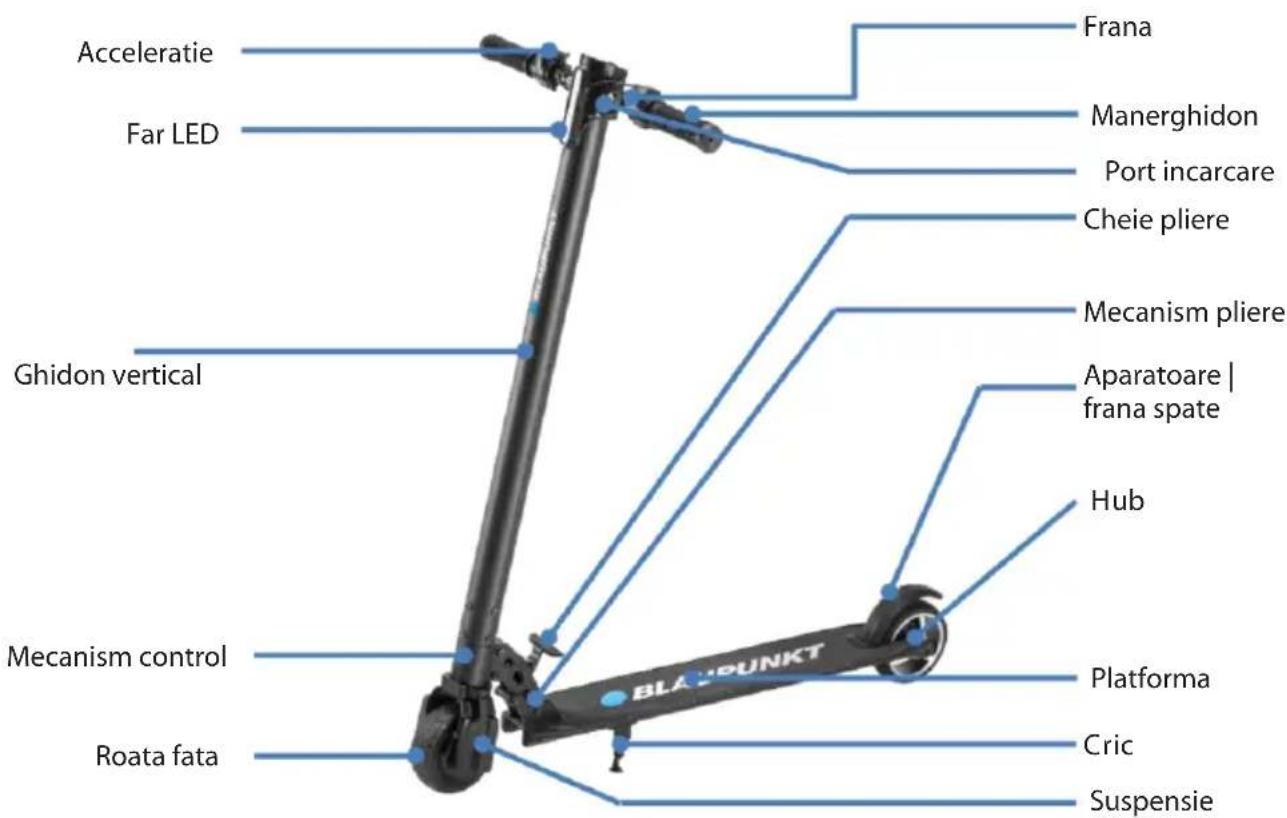

Design:

Despachetare

După deschiderea cutiei de carton, în primul rând scoateți scuterul și asigurați-vă că toate piesele sunt complete. Dacă ceva lipsește, contactați distribuitorul. Verificați starea unității și aspectul acesteia pentru a vă asigura că sistemul de pliere este suficient de stabil și că platforma este lipsită de fisuri. Verificați și faptul că ecranul de afişare nu este deteriorat.

Instalare

Dupa despachetarea și verificarea stării tuturor componentelor, puteți începe să montați scuterul.

Urmați imaginea de mai jos:

1. Desfaceti ghidonul și blocați răsucind corespunzător.
2. Apăsați cheia mecanismului de pliere pentru a elibera încuietoarea și a deschide scuterul electric.

3.Odată ce scuterul a fost desfăcut, asigurați-vă că cheia mecanismului de pliere este blocată corespunzător pentru a împiedica scuterul să se îndoaie în timp ce călătoriți.

1. Instalati claxon atentionare

Nu încărcați bateria când manevrați, curățați sau întrețineți scuterul.

Ghid pentru o calatorie sigura

Conținutul acestui capitol este foarte important, citiți cu atenție și respectați toate regulile și procedurile de siguranță. Compania noastră nu este responsabilă pentru orice accidente care au ca rezultat daune materiale sau de sănătate datorate încălcării acestui ghid de siguranță în condiții de siguranță.

Un scuter electric nu este doar o unealtă distractivă, ci și un mijloc de transport. Respectarea măsurilor de siguranță adecvate în timpul conducerii vă poate proteja pe dumneavoastră și pe ceilalți de un accident. Rețineți că folosirea scuterului dvs. pe teren și pe drumurile publice poate duce la ciocniri cauzate de ceilalți utilizatori ai drumului, chiar dacă respectați toate măsurile de siguranță. Este foarte important să se țină o distanță suficientă de ceilalți utilizatori ai drumurilor și de alte vehicule.

Conducerea trotinetei

• Respectați reglementările locale privind traficul rutier atunci când conduceți un scuter. Trebuie să ghidezi scuterul cu atenție și calm, acordând atenție altor persoane și obiecte pentru a evita coliziunile.
• Conduceti scuterul în condiții de siguranță la viteză controlată și la distanță de pietoni și alte vehicule. Fiți gata să vă opriti în orice moment. Evitați accelerarea bruscă și frânarea.
• Când umblați pe trotuar, respectați drepturile pietonilor, acordati prioritate atunci când trec prin centuri și nu înspăimântați trecătorii, în special copiii.
• Ajustați viteza scuterului la ceilalți utilizatori ai drumului în zonele aglomerate. Dacă doriți să depășiți un grup de pietoni, asigurați-vă că aveți suficient spațiu și faceți-l în siguranță. Intrarea într-o multime la viteză mare este foarte periculoasă.
• Nu parcati scooterul într-un loc care va face trecerea dificila.
• Când conduceți scuterul, trebuie să vă relaxați, să aveți genunchii ușor îndoii și capul ridicat.

În cazul unei acceleratii bruste sau al unei frânări bruste în timp ce conduceți cu viteză mare, șoferul poate deveni ușor dezechilibrat și, în cele din urmă, poate cauza un accident. Încercați să evitați astfel de situații.

Incarcare baterie

• Asigurati-vă că priza electrică este uscată.
• Deschideti capacul prizei de încărcare a bateriei pe bara verticală aflată sub afisaj.
• Conectați fișa adaptorului la sursa de alimentare (110 V \~ 240 V, 50 Hz \~ 60 Hz), asigurați-vă că lampa verde de încărcare este aprinsă, introduceți cealaltă mufă de adaptor în mufa de încărcare a scuterului.
• Când LED-ul roșu al sursei de alimentare se aprinde, bateria se încarcă corect, altfel verificați toate conexiunile prin cablu.
• Când lumina roșie devine verde, bateria este încărcată complet. Deconectați sursa de alimentare de la sursa de alimentare. Încărcarea pe termen lung poate reduce durata de viață a bateriei.
• Urmați instructiunile pentru încărcarea bateriei, în caz contrar se va deteriora bateria și se scurtează durata de viată.
• Timpul de încărcare a bateriei scuterelor este de aproximativ 2 ore. Producătorul nu poate garanta același timp de încărcare și funcționare a bateriei datorită uzurii sale.
• Asigurați-vă condiții curate și uscate la încărcarea bateriei.
• Nu încărcați bateria când priza este umedă.

Prima calatorie

Pregatire

• Selectați locația dorită. Acest loc poate fi interior sau exterior, trebuie să aibă o suprafață de 10 x 10 metri (aproximativ 100 de metri pătrați). Locul trebuie să fie fluturat, nici umed, nici alunecos, fără obstacole, fără vehicule, copii, animale de companie sau orice alte lucruri care ar putea distrage atentia.
• Citiți cu atenție acest manual, dacă aveți ocazia de a face acest lucru, pentru sfaturile unei persoane care are mai multă experiență în ceea ce privește conducerea în condiții de siguranță.
• Purtați cască și protectori pentru a evita posibile răniri. Deplasați scuterul în centrul zonei în care vă deplasați și vă familiarizați cu zona. Lansare

- Porniți scuterul cu butonul on / off situat sub afișajul din stânga. Apăsați butonul "Mode" pentru a selecta modul de viteză din trei opțiuni "Slow / Mid / Fast". Se recomandă utilizarea modului "Slow" pentru prima călătorie.

- Pârghia din partea dreaptă a ghidonului este utilizată pentru a crește viteza, iar maneta din partea stângă a ghidonului este folosită pentru a frâna. Aplicând presiune asupra apărătoarei roților din spate, se obține o frână suplimentară. Butonul de lângă soclul de încărcare al bateriei este utilizat pentru a porni luminile frontale ale LED-urilor. Platforma trebuie să fie orizontală când scuterul este pornit. Nu stați pe platformă înainte de a porni scuterul; acest lucru este valabil mai ales pentru începători.

- Nu urcați pe scuter înainte de a porni aparatul sau dacă scuterul este în stare tehnica defectuosă. Acest lucru poate cauza dezechilibre și răniri.

- Nu urcati pe scuter până când procesul de diagnosticare nu este complet după ce a fost pornit. Opriti dacă auziți zgomote tulburătoare sau simții vibrații de la scuter chiar dacă afișajul funcționează corect.

Curățarea și depozitarea

• Curățați scuterul după fiecare călătorie.
• Dacă suprafețele de cauciuc sunt perfecte pentru curățare, utilizați o periuță de dinți și o pastă de dinți și curățați-o cu o cârpă moale. Această metodă poate elimina, de asemenea, zgârieturi mici. Depozitați scuterul în interior, într-un loc răcoros și uscat. Nu expuneți scuterul la lumina soarelui prelungită.

Când curățați, recipientul pentru încărcarea bateriilor trebuie să fie bine închis, altfel puteți fi electrocutat și scuterul poate fi grav afectat. Nu vă spălați scuterul sub jet de apă de înaltă presiune sau îl scufundați în apă - aceasta poate provoca daune ireparabile aparatului.

Intretinere baterie

• Bateria este cea mai importantă parte de întreținere. Pentru a vă extinde durata de viață, urmați instructiunile de mai jos:
• Citiți și urmati notele referitoare la marcarea bateriei.
• Temperatura optimă de păstrare a accumulatorului este de 0 grade. Nu depozitați acumulatorul la temperaturi sub -20 grade sau peste 50 de grade.
• Depozitați bateria într-un loc răcoros și uscat. Un loc foarte umed poate provoca condens în interiorul bateriei, care poate deteriora rapid bateria.
• Când afișajul indică un nivel scăzut al bateriei, conectați acumulatorul la încărcător. Încercați să împiedicați complet descărcarea bateriei. Încărcați complet acumulatorul înainte de a începe să conduceți. Încărcarea frecventă nu va deteriora bateria. Dimpotrivă, stocarea pe termen lung a unei baterii neîncărcate poate scurta durata de viață

Functii si specificatii

• Motor: 350 W
  • Acumulator: 36V 4.4Ah
  • Viteza maxima : 25 km / h (3 viteze selectabile)
• Autonomie : 15-20 km (in functie de greutatea utilizatorului si tipul de drum)
  • Greutate maxima admisa: 120 kg
  • Inclinatie: 15–20 degrees
• Frana fata si spate
• Suspensie fata
• Far LED
  • Mecanism pliere facil
• Maner pliabil
  • Curent incarcare: 42V 2A
• Timp incarcare: 2 hours
• Dimensiuni : 1050x130x220/1050mm (pliat / nepliant)
• Greutate : 8 kg
