Vrsta izdelka	Električni skuter
Znamka	Blaupunkt
Model	ESC505
Mere (razvito)	Pribl. 1100 x 450 x 1100 mm
Teža	12 kg
Maksimalna nosilnost	100 kg
Moč motorja	250 W (nominalno)
Vrsta baterije	Litij-ionska, 36 V, 7,5 Ah
Čas polnjenja	4-6 ur
Doseg	Do 25 km (na ravni cesti)
Največja hitrost	25 km/h
Velikost pnevmatik	8,5 palcev (pnevmatske)
Zavorni sistem	Elektronska zavora + zadnja nožna zavora
Luči	LED sprednja luč in zadnji odsevnik
Zlaganje	Da, zložljiv volan in steblo
Odpornost na vodo	IPX4 (odporen na brizganje)
Zaslon	LED merilnik hitrosti in indikator baterije
Vzdrževanje	Redno preverjanje tlaka v pnevmatikah, nastavitev zavor, skrb za baterijo
Rezervni deli na voljo	Prek pooblaščenih servisnih centrov
Indeks popravljivosti	5/10 (zmerno popravljiv)

Pogosto zastavljena vprašanja - ESC505 BLAUPUNKT

Kako napolnim skuter Blaupunkt ESC505?

Priključite polnilnik v polnilna vrata na skuterju in nato v stensko vtičnico. Polnite popolnoma 4-6 ur. Uporabljajte samo priloženi polnilnik. Izogibajte se polnjenju čez noč brez nadzora.

Kakšna je največja nosilnost?

Največja obremenitev je 100 kg. Preseganje te meje lahko vpliva na zmogljivost in varnost.

Kako hitro lahko ESC505 vozi?

Največja hitrost je 25 km/h (15,5 mph), kar je v skladu s predpisi za električne skuterje v mnogih regijah.

Kakšen tlak v pnevmatikah naj uporabim?

Priporočen tlak v pnevmatikah je 2,5-3,0 bar (36-43 psi). Redno preverjajte in napolnite po potrebi.

Je skuter vodoodporen?

Ima oceno IPX4, kar pomeni, da je odporen na brizganje. Ne vozite se v močnem dežju in ga ne potapljajte v vodo.

Kako dolgo zdrži baterija?

Litij-ionska baterija ima življenjsko dobo približno 300-500 ciklov polnjenja. Zamenjajte, ko se doseg občutno zmanjša.

Kako vzdržujem skuter?

Redno preverjajte tlak v pnevmatikah, zategnite vijake, namažite gibljive dele, očistite z vlažno krpo in shranite na suhem mestu. Občasno preverite zavore.

Ali lahko dobim rezervne dele za ESC505?

Da, rezervni deli, kot so pnevmatike, zavore in baterije, so na voljo prek Blaupunktovih pooblaščenih servisnih centrov ali na spletu.

Je priročnik na voljo v drugih jezikih?

Priročnik je na voljo v več jezikih na spletni strani notice-facile.com. Zahtevate lahko prevedeno različico tako, da izberete svoj jezik in vnesete svoj e-poštni naslov.

Kakšno je garancijsko obdobje?

Standardna garancija je 2 leti za proizvodne napake. Preverite lokalne garancijske pogoje in shranite račun o nakupu.

NAVODILA ZA UPORABO ESC505 BLAUPUNKT

Električni skuter ESC505

Električni skiro ESC505

Safety rules

• Preučite in upoštevajte lokalne prometne predpise.
• Vedno nosite homologirano čelado ter zaščito (ščitnike) za komolce, kolena in zapestja.
• Preverite stanje baterije, ko je električni skiro vključen. Če je nivo napoljnenosti baterije pod 25%, se z električnim skirojem ne vozite dolgo časa.

- Preverite vizuelno stanje vašega električnega skiroja. Prepričajte se, da ni kakšen del skiroja slabo pritrjen in da ne proizvaja čudnih zvokov.

- Uporabnik mora biti zdrav, spočit, trezen in ne sme biti pod vplivom pomirjeval ali psihotropnih snovi, če se želi voziti z električnim skirojem.

- Ne pozabite, da ste na električnem skiroju 7 cm višji, zato bodite previdni, ko se zapeljete skozi vrata, pozorni bodite tudi na prometne znake, veje dreves in ostale ovire na višini, ter s tem zasčitite svojo glavo pred poškodbami.

- Električni skiro lahko uporabljajo otroci stari 8 let (ali več), vendar morajo imeti spremstvo oziroma nadzor. Osebe z omejenimi fizičnimi ali duševnimi zmožnostmi, pa tudi osebe brez predhodnih izkušenj z uporabo te naprave, morajo biti nadzorovane ter seznanjene s tveganji. Navodila za uporabo naj služijo kot referenca za varno uporabo te naprave. Otroci se z napravo ne smejo igrati. Otroci brez zagotovljenega nadzora ne smejo opravljati čiščenja in vzdrževanja naprave.

- Uporabljajte samo originalne dodatke in dodatke, ki jih priporoča proizvajalec. Uporaba pripomočkov, ki jih proizvajalec ne priporoča, lahko povzroči poškodbe naprave ali celo povzroči, da naprava ni več varna za uporabo.

- Napajalnik je potrebno priključiti na vtičnico, ki ustreza vrednostim, ki so predpisane na nalepki.

- Če je kabel, napajalni vtič ali adapter poškodovan ali će vtič ni skladen z zidno vtičnico, ne napajajte naprave in je ne priključujte na električno omrežje.

- Izključite AC napajalnik iz električne vtičnice, ko ni v uporabi.

- Ne priključujte ali izključujte napajalnika iz vira napajanja z mokrimi rokami.

Popolnoma prepovedano

• Ne voziteelektričnega skiroja v območjih, kjer je vožnjazakonsko prepovedana ali kjer velja kakšna druga uredba aliprepoved vožnje.
• Prepovedana je vožnja po pobočjih, katerih kot naklonapresega 17 stopinj.
  Ne zapeljite vluže ali vodnerezervoarje, katerih globina je večja od 5 cm.
• Ne vozitese z električnim skirojem po stopnicah.
• Ni dovoljenovozitipocestah, namenjenih za avtomobilein cestah, na katerih jevožnja prepovedana.
• Na električnem skiroju je prepovedano voziti večještevilo ljudi in otrok, tudi v ustreznihnosilih.
• Prepovedana je vožnja električnega skiroja brez da bidržali krmilo.
• Otrokom mlajšimod 14 let, aliosebamstarejšim od 60 let je prepovedano, da se sami vozijo naelektričnemskiroju. Bitimorajo v spremstvu drugih družinskihčlanov ali skrbnikov. Vožnja zelektričnimskirojem je za nosečnice, vinjene osebe, osebezduševnimi motnjami in invalide z omejenimisposobnostmikrmarjenja, prepovedana.
• Ne voziteelektričnega skiroja na nevarnem ali eksplozivnemobmočju.
• Ne telefonirajte med vožnjo z električnim skirojem.
• Izognite se vožnji v slabem vremenu, npr. močnem dežju, snegu,močnem vetru in po poledenelih, spolzkih ali blatnih cestah.

Navodila za uporabo

Zahvaljujemo se vam za nakup BLAUPUNKT ESC505 električnega skiroja. Prosimo preberite in shranite ta navodila za uporabo, da jih boste lahko prebrali tudi v prihodnje po potrebi. Informacije, ki jih boste pridobili v teh navodilih za uporabo, vam bodo v pomoč pri naslednjih področjih:

• Osnove delovanja in učenje vožnje z električnim skirojem.
  • Varna vožnia z električnim skirojem.
• Sestava in vzdrževanje električnega skiroja.

Blaupunkt Competence Center 2N-Everpol Sp.z.o.o., izjavlja, da je ta naprava v skladu z naslednjimi direktivami

Evropske unije:

• Direktiva o nizki napetosti (LVD)
• Pravilnik o elektromagnetni združljivosti (EMC)
  Slovenski prevod izjave o skladnosti najdete na: http://lutmanco.com/izjave-o-skladnosti.
  Odgovorna oseba: 2N-Everpol Sp.z.o.o, Pulawska 403A, 02-801 Warsaw, Poland,
  Telefon: [phone], E-mail: [e-mail]

Simbol prečrtanega smetnjaka na izdelku, opozarja, da je izdelek zajet v Evropski Direktivi 2012/19/EU. Prosimo pozanimajte se o lokalnem načinu ločenega načina zbiranja odpadne električne in elektronske opreme. Upoštevajte navodila lokalnega podjetja, ki je pooblaščeno za ravnanje z odpadki in ne odlagajte starih naprav z običajnimi gospodinjskimi odpadki. Pravilno odlaganje starega izdelka pomaga preprečevati morebitne negativne posledice za okolje in zdravje ljudi.

Izdelek vsebuje baterije, ki jih zajema Evropska Direktiva 2006/66/EC in prepoveduje njihovo odlaganje z običajnimi gospodinjskimi odpadki. Pozanimajte se o lokalnem načinu ločenega zbiranja baterij, saj s tem preprečujete negativne posledice nepravilnega odlaganja na okolje in človeško zdravje.

Okoljska informacija

Vsa nepotrebna embalaža je izključena. Proizvajalec je poskrbel, da embalažo lahko preprosto ločimo na tri materiale: lepenka (škatla), polistiren (zaščita) in polietilen (vrečke, zaščitna pena). Naprava je sestavljena iz materiala, ki je lahko recikliran ali ponovno uporabljen, će ga razstavi specializirano podjetje. Upoštevajte lokalne predpise o odlaganju embalaže, izpraznjenih baterij in odpadne elektronske opreme.

Izdelek je izdelan iz visoko kakovostnih materialov in komponent, ki so primerni za reciklažo in ponovno uporabo.

Glavne značilnosti električnega skiroja:

Blaupunkt ESC505 je inovativen zložljiv električni skiro. Uporabnik lahko stoji na skiroju in nastavi hitrost z ustreznim ročajem na krmilu.

• Sprednja in zadnja kolesa so simetrična, pogon na prednjih kolesih pa zagotavlja večjo varnost. 5" pnevmatika zmanjšuje stroške vzdrževanja in servisiranja.
• E-ABS in dodatna zavora na zadnjem kolesu zagotavljata najkrajšo zavorno razdaljo in tako bolje zaščitita voznika.
• Naprava uporablja litij-ionsko baterijo, največji tok praznjenja je večji od 10A, velika moč brez efekta spomina in brez onesnaževanja.
• Skupna teža naprave je samo 7,5 kg. Zložljivi dizajn z enim ključem zagotavlja enostavno rokovanje in shranjevanje.

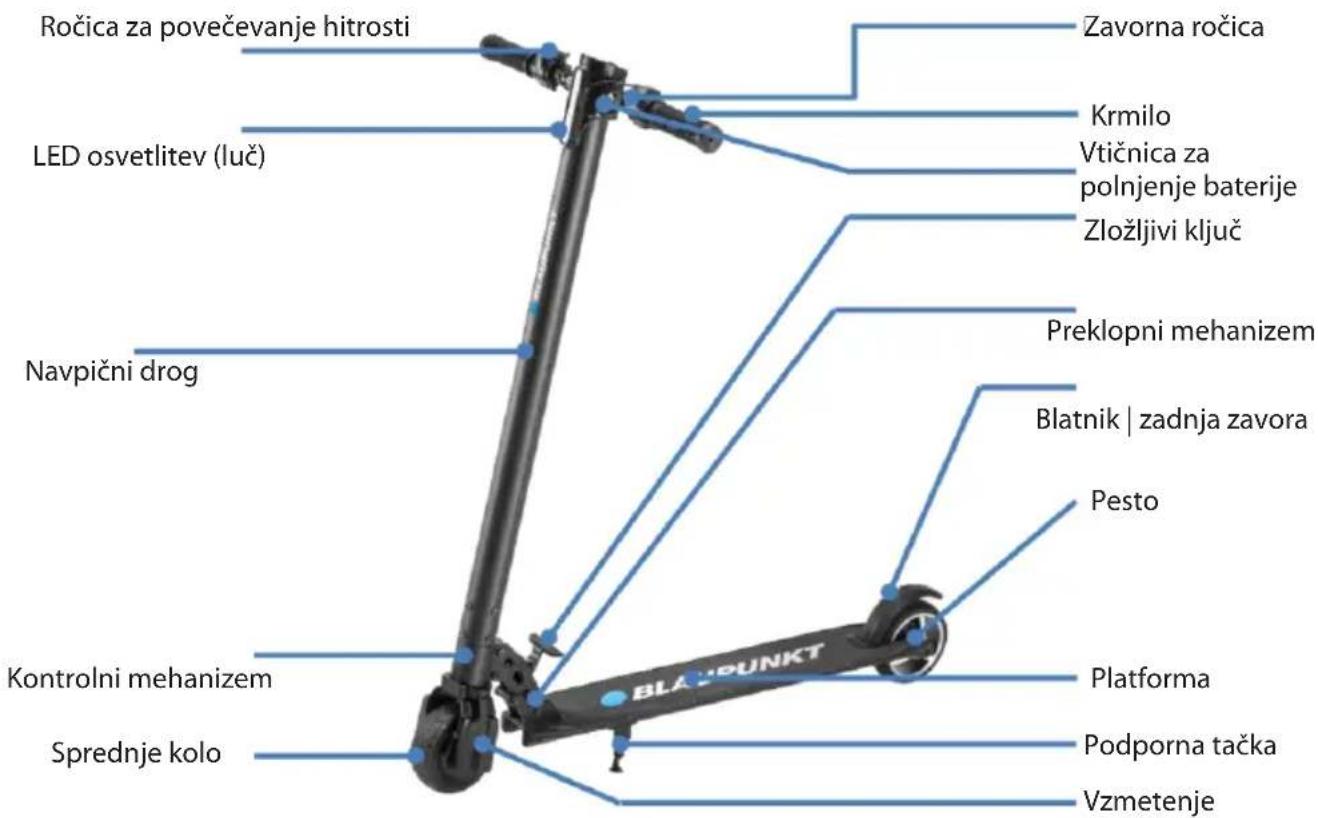

Sestavni deli električnega skiroja:

Razpakiranje

Po odprtju kartonske škatle najprej odstranite elektronski skiro in se prepričajte, da so vsi deli prisotni. Če karkoli manjka, se obrnite na prodajalca. Preverite stanje naprave, da se prepričate ali je zložljiv sistem dovolj stabilen in da na platformi ni nobenih razpok/poškodb. Poleg tega preverite, da je tudi zaslon brez poškodb.

Sestavljanje

Potem, ko ste električni skiro odpakirali in pregledali stanje vseh njegovih komponent, lahko začnete s sestavljanjem. Sledite spodnjim slikovnim prikazom:

1. Ko je električni skiro sestavljen, se prepričajte, da je ključ za zložljivi mehanizem pravilno zaklenjen, s čimerpreprečite, da bi se skiro med vožnjo poklopil navzdol.

2. Namestite opozorilni zvonec

Ne polnite baterije med uporabo, čiščenjem ali vzdrževanjem električnega skiroja.

Navodila za varno vožnjo

Vsebina tega poglavja je zelo pomembna, natančno preberite in upoštevajte vsa varnostna pravila in postopke. Naše podjetje ni odgovorno za nesreče, ki povzročijo premoženjsko ali zdravstveno škodo zaradi kršitve (neupoštevanje) teh varnostnih navodil. Električni skiro ni samo zabavno orodje, temveč tudi prevozno sredstvo. Po pravilnih varnostnih ukrepih lahko med vožnjo zaščitite sebe in druge pred nesrečo. Upoštevajte, da lahko uporaba vašega električnega skiroja na javnih cestah povzroči trčenja drugih udeležencev v prometu, tudi će upoštevate vse varnostne ukrepe. Zelo pomembno je, da upoštevate varnostno razdaljo do drugih udeležencev na javnih cestah in ostalih vozil v prometu.

Vožnja z električnim skirojem

• Pri vožnji z električnim skirojem upoštevajte lokalne predpise za vožnjo po cesti. Da bi se izognili trčenju, vozite vaš skiro previdno in umirjeno in upoštevajte tudi druge udeležence v prometu, tako ljudi, kot ostala vozila in stvari.
• S svojim skirojem se vozite varno, s primerno hitrostjo in držite varnostno razdaljo do pešcev in ostalih vozil. Bodite pripravljeni, da kadar koli zabremzate in se ustavite. Izogibajte se nenadnemu pospeševanju in zaviranju.
• Ko hodite po pločniku, spoštujte pravice pešcev, na zožitvah jim prepustite prednost in ne prestrašite mimoidočih, še posebej otrok.
• Prilagodite hitrost električnega skiroja drugim udeležencem v prometu v preobremenjenih območjih.
• Če želite prehiteti skupino pešcev, poskrbite, da imate dovolj prostora, da to storite varno. Premikanje v množici z veliko hitrostjo je zelo nevarno.
• Ne parkirajte vašega električnega skiroja, tako da bi ovirali pot mimoidočim.
• Ko vozite električni skiro, bodite sproščeni, kolena imejte rahlo pokrčena in dvignjeno glavo.

V primeru naglega pospeševanja ali nenadnega zaviranja med vožnjo pri veliki hitrosti, uporabnik lahko izgubi ravnotežje in pride do padca oziroma nesreče. Poskušajte se taki situaciji izogniti.

Polnjenje baterije

• Prepričajte se, da je električna vtičnica suha.
• Odprite vtičnico za polnjenje baterije na navpičnem drogu pod LCD prikazovalnikom.
• Vtaknite napajalni kabel v vtičnico (110 V \~ 240 V, 50 Hz \~ 60 Hz), prepričajte se, da je prižgana zelenapolnilna lučka in vstavite drugi priključek v polnilno vtičnico električnega skiroja.
• V kolikor se na napajalniku prižge rđeča LED lučka, potem se baterija pravilno polni, v nasprotnem primeru preverite povezavo z napajalnim kablom.
• Ko se prižge zelena LED lučka, je baterija polna. Izvlecite napajalni kabel napajalnika iz vtičnice. Dolgo trajajoča polnjenja lahko bateriji skrajšajo življensko dobo.
• Upoštevajte navodila za polnjenje baterije, ker boste v nasprotnem primeru poškodovali baterijo in ji skrajšali življensko dobo.
• Čas, ki je potreben za napolniti baterijo električnega skiroja je približno 2 uri. Zaradi obrabe proizvajalec ne more jamčiti, da bo delovanje in čas polnjenja baterije vedno enak.
• Zagotovite čiste in suhe pogoje med polnjenjem baterije.
• Ne polnite baterije v primeru, da je električna vtičnica mokra.

Prva vožnja

Priprave

• Izberite si željeno lokacijo. To je lahko prostor v naravi ali v zaprtem prostoru, pomembno je, da je površina vsaj 10 x 10 metrov (cca 100 kvadratnih metrov). Prostor, kjer se boste vozili naj bo raven, naj ne bo moker ali spolzek, brez ovir in brez vozil, otrok, hišnih ljubljenčkov ali kakršnih koli drugih motečih stvari, ki bi lahko odvrnile vašo pozornost. Natančno preberite ta priročnik z navodili, če pa imate možnost, se posvetujte z osebo, ki ima več izkušenj z varno vožnjo električnega skiroja.
• Nosite čelado in ščitnike, da bi se izognili morebitnim poškodbam. Premaknite skuter v središče območja, kjer se boste vozili in se seznanite s tem območjem.

Zagon

• Vklopite skuter z gumbom za vklop / izklop, ki se nahaja pod zaslonom na levi strani. Pritisnite gumb "Mode", da izberete način hitrosti izmed treh možnosti "Slow / Mid / Fast" (počasi/srednje/hitro). Za prvo vožnjo priporočamo uporabo načina "Slow" (počasi).
• Za pospeševanje se uporablja ročica na desni strani krmila, zavorna ročica pa je na levi strani krmila. S pritiskom na blatnik zadnjega kolesa dosežete dodatno nožno zavoro.
• Tipko poleg polnilne vtičnice se uporablja za vklop prednjih LED luči.
• Ko se električni skiro zažene, mora biti na ravni podlagi. Ne stojite na platformi, predno zaženete skiro; to velja zlasti za začetnike.
• Ne stopite na električni skiro, predno se ta zažene in ne uporabljajte ga, će je v slabem tehničnem stanju. To lahko povzroči izgubo ravnotežja in poškodbe.
• Ne stopite na električni skiro dokler diagnostični postopek ne bo opravljen po zagonu skiroja. Ustavite se, će zaslišite moteče zvoke ali občutite vibracije s svojega skuterja, tudi će zaslon deluje pravilno.

Čiščenje in skladiščenje

• Redno čistite električni skiro po vsaki uporabi.
• V kolikor se gumijaste površine težko očistijo, uporabite zobno ščetko in zobno pasto in jih očistite z mehko krpo. Ta metoda bo pomagala tudi pri odstranjevanju manjših odrgnin.
• Hranite električni skiro v pokritem, suhem in hladnem prostoru. Električnega skiroja ne izpostavljajte sončni svetlobi v daljšem časovnem obdobju.

Pri čiščenju mora biti posoda za polnjenje akumulatorja tesno zaprta, sicer lahko pride do električnega udara, pri tem pa se električni skiro lahko resno poškoduje. Za čiščenje električnega skiroja ne uporabljajte visokotlačnega čistilca in skiroja ne potapljajte v vodo - to lahko povzroči nepopravljivo škodo na električnem skiroju.

Vzdrževanje baterije

Baterija je najpomembnejši del električnega skiroja, ki ga je potrebno vzdrževati. Da bi podaljšali njeno življensko dobo, sledite spodnjim navodilom:

• Preberite in sledite označbam, ki so na bateriji.
• Idelana temperatura za hranjenje baterije je 0 stopinj Celzija. Ne hranite baterije na temperaturi nižji od -20 stopinj ali višji od 50 stopinj Celzija.
• Baterijo hranite v hladnem in suhem prostoru. Zelo vlažen prostor lahko povzroči kondenzacijo v bateriji, kar jo lahko hitro poškoduje.
• Ko na zaslonu opazite, da je prikazano opozorilo za nizek nivo baterije, priključite baterijo na polnilnik. Izognite se popolnemu izpraznjenju baterije. Pred pričetkom vožnje, baterijo napolnite do polne vrednosti. Pogosto polnjenje bateriji ne bo škodovalo, ravno nasprotno pa bo dolgotrajno shranjevanje prazne baterije, bateriji škodilo in ji skrajšalo življensko dobo.

Funkcije in tehnični podatki

• Motor: 350 W
  • Baterija: 36V 4.4Ah
• Maksimalna hitrost: 25 km / h (3-stopenjska prilagoditev hitrosti)
• Doseg: 15-20 km (odvisno od obremenitve in podlage)
  • Maksimalna obremenitev: 120 kg
  • Klanec: 15–20 stopinj
  • Prednja in zadnja zavora
• Prednje vzmetenje
• Prednja LED luč
  • Preklopni mehanizem
  • Zložljivo krmilo
  • Napetost polnjenja: 42V 2A
• Čas polnjenja: 2 uri
• Dimenzije: 1050x130x220/1050mm (zložen/sestavljen)
• Teža: 8 kg

TEHNIČNI PODATKI POLNILCA:

Vhodna napetost: 110-240V\~50/60Hz

Maksimalni vhodni tok: 2A

Izhodna napetost: 36V

Maksimalni izhodni tok: 15A

Pravila sigurnosti

• Upoznajte i poštujte lokalne propise u prometu.
• Uvijek nosite odobrenu kacigu i druge elemente koji štite laktove, koljena i zapešća.

- Provjerite stanje baterije nakon uključivanja električnog skutera. Ako je baterija manja od 25%, ne idite za duge vožnje.

- Provjerite izgled i stanje električnog skutera. Obratite pažnju, da li nisu postojeći elementi labavi i da li uređaj ne daje uznemirujuće zvukove.

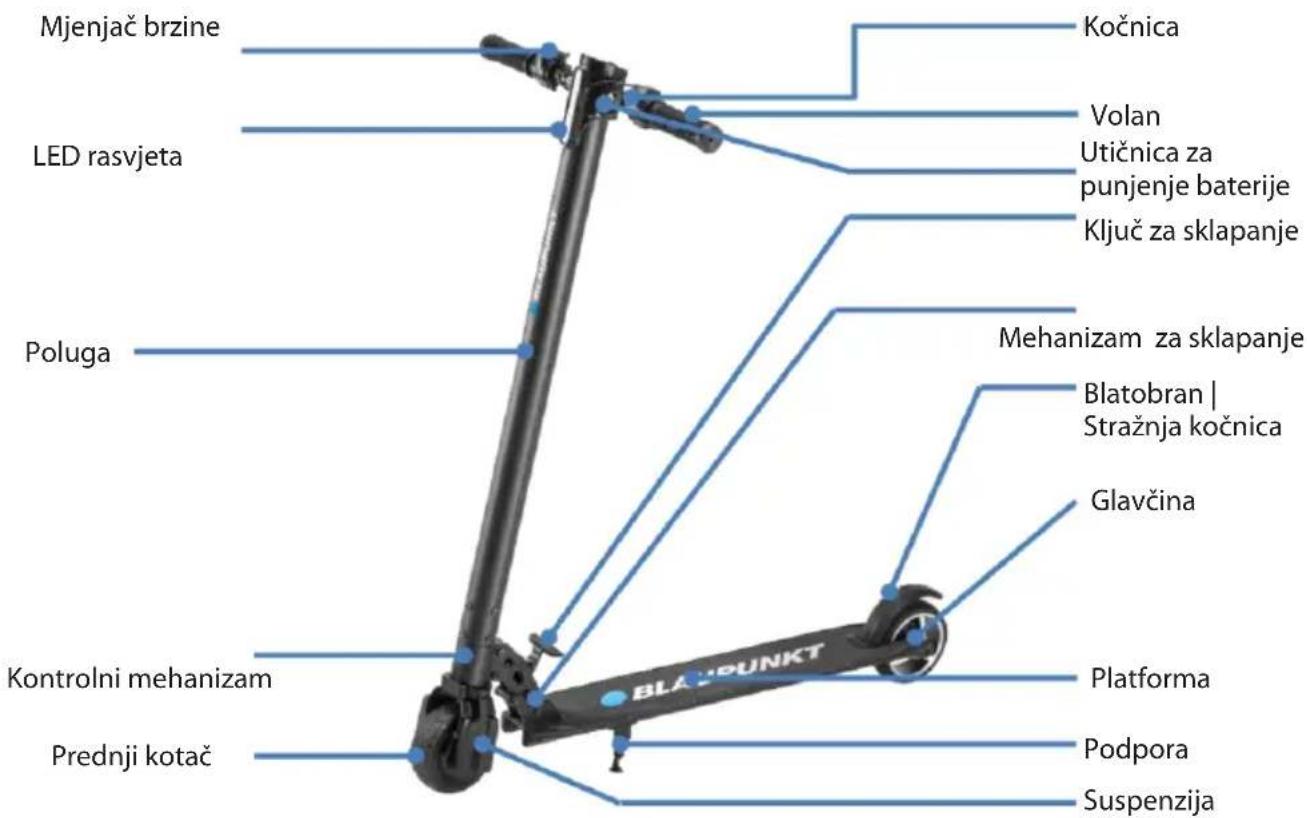

Izgradnja električnih skutera:

Raspakiravanje

Vodič za sigurnu vožnju
