ESC505 - Skuter BLAUPUNKT - Bezpłatna instrukcja obsługi

Typ produktu	Hulajnoga elektryczna
Marka	Blaupunkt
Model	ESC505
Wymiary (rozłożone)	Ok. 1100 x 450 x 1100 mm
Waga	12 kg
Maksymalne obciążenie	100 kg
Moc silnika	250 W (nominalna)
Typ baterii	Litowo-jonowa, 36 V, 7,5 Ah
Czas ładowania	4-6 godzin
Zasięg	Do 25 km (na płaskiej drodze)
Maksymalna prędkość	25 km/h
Rozmiar opon	8,5 cala (pneumatyczne)
Układ hamulcowy	Hamulec elektroniczny + tylny hamulec nożny
Oświetlenie	Przedni reflektor LED i tylny odblask
Składanie	Tak, składana kierownica i mostek
Wodoodporność	IPX4 (odporny na zachlapanie)
Wyświetlacz	Prędkościomierz LED i wskaźnik baterii
Konserwacja	Regularne sprawdzanie ciśnienia w oponach, regulacja hamulców, pielęgnacja baterii
Dostępność części zamiennych	Poprzez autoryzowane centra serwisowe
Indeks naprawialności	5/10 (umiarkowanie naprawialny)

Często zadawane pytania - ESC505 BLAUPUNKT

Jak naładować hulajnogę Blaupunkt ESC505?

Podłącz ładowarkę do portu ładowania w hulajnodze, a następnie do gniazdka ściennego. Ładuj w pełni przez 4-6 godzin. Używaj tylko dostarczonej ładowarki. Unikaj ładowania przez noc bez nadzoru.

Jaka jest maksymalna nośność?

Maksymalne obciążenie wynosi 100 kg. Przekroczenie tej wartości może wpłynąć na wydajność i bezpieczeństwo.

Jak szybko może jechać ESC505?

Maksymalna prędkość wynosi 25 km/h (15,5 mph), zgodnie z przepisami dla hulajnóg elektrycznych w wielu regionach.

Jakie ciśnienie w oponach powinienem stosować?

Zalecane ciśnienie w oponach wynosi 2,5-3,0 bara (36-43 psi). Sprawdzaj okresowo i dopompowuj w razie potrzeby.

Czy hulajnoga jest wodoodporna?

Ma klasę IPX4, co oznacza odporność na zachlapanie. Nie jeźdź w ulewnym deszczu ani nie zanurzaj w wodzie.

Jak długo wytrzymuje bateria?

Bateria litowo-jonowa ma żywotność około 300-500 cykli ładowania. Wymień, gdy zasięg znacznie spadnie.

Jak konserwować hulajnogę?

Regularnie sprawdzaj ciśnienie w oponach, dokręcaj śruby, smaruj ruchome części, czyść wilgotną ściereczką i przechowuj w suchym miejscu. Zlecaj okresową kontrolę hamulców.

Czy mogę otrzymać części zamienne do ESC505?

Tak, części zamienne, takie jak opony, hamulce i baterie, są dostępne w autoryzowanych centrach serwisowych Blaupunkt lub online.

Czy instrukcja jest dostępna w innych językach?

Instrukcja jest dostępna w wielu językach na stronie notice-facile.com. Możesz poprosić o przetłumaczoną wersję, wybierając swój język i podając adres e-mail.

Jaki jest okres gwarancji?

Standardowa gwarancja wynosi 2 lata na wady produkcyjne. Sprawdź lokalne warunki gwarancji i zachowaj paragon.

INSTRUKCJA OBSŁUGI ESC505 BLAUPUNKT

Hulajnoga elektryczna ESC505

Zasady bezpieczeństwa

• Zapoznaj się i przestrzegaj lokalnych przepisów ruchu drogowego.
• Zawsze noś atestowany kask oraz inne elementy ochraniające łokcie, kolana i nadgarstki.
• Sprawdź stan naładowania akumulatora po włączeniu hulajnogi elektrycznej. Jeśli stan naładowania akumulatora jest niższy niż 25%, nie wybieraj się na dłuższą przejażdżkę.
• Sprawdź wygląd zewnętrzny i stan techniczny hulajnogi elektrycznej. Zwróć szczególną uwagę, czy którejkolwiek elementy nie są poluzowane i czy urządzenie nie wydaje niepokojących dźwięków.
• Użytkownik powinien być zdrowy, wyspany, powinien być trzeźwy i nie przyjmować przed jazdą żadnych leków uspokajających i psychotropowych.
• Pamiętaj, że podczas jazdy jesteś o 7cm wyższy dlatego uważaj podczas przejazdu przez drzwi, uważaj na znaki, gałęzie oraz inne górne przeszkody, aby chronić głowę przed urazem.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.
• Używaj tylko oryginalnych akcesoriów do urządzenia lub rekomendowanych przez producenta. Używanie akcesoriów nierekomendowanych przez producenta może doprowadzić do uszkodzenia urządzenia oraz zagrozić bezpieczeństwu użytkowania.

Zasady bezpieczeństwa

• Zapoznaj się i przestrzegaj lokalnych przepisów ruchu drogowego.
• Zawsze noś atestowany kask oraz inne elementy ochraniające łokcie, kolana i nadgarstki.
• Sprawdź stan naładowania akumulatora po włączeniu hulajnogi elektrycznej. Jeśli stan naładowania akumulatora jest niższy niż 25%, nie wybieraj się na dłuższą przejażdżkę.
• Sprawdź wygląd zewnętrzny i stan techniczny hulajnogi elektrycznej. Zwróć szczególną uwagę, czy którejkolwiek elementy nie są poluzowane i czy urządzenie nie wydaje niepokojących dźwięków.
• Użytkownik powinien być zdrowy, wyspany, powinien być trzeźwy i nie przyjmować przed jazdą żadnych leków uspokajających i psychotropowych.
• Pamiętaj, że podczas jazdy jesteś o 7cm wyższy dlatego uważaj podczas przejazdu przez drzwi, uważaj na znaki, gałęzie oraz inne górne przeszkody, aby chronić głowę przed urazem.
• Niniejszy sprzęt może być użytkowany przez dzieci w wieku co najmniej 8 lat i przez osoby o obniżonych możliwościach fizycznych, umysłowych i osoby o braku doświadczenia i znajomości sprzętu, jeżeli zapewniony zostanie nadzór lub instruktaż odnośnie użytkowania sprzętu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe. Dzieci nie powinny bawić się sprzętem. Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji sprzętu.

• Używaj tylko oryginalnych akcesoriów do urządzenia lub rekomendowanych przez producenta. Używanie akcesoriów nierekomendowanych przez producenta może doprowadzić do uszkodzenia urządzenia oraz zagrozić bezpieczeństwu użytkowania.

• Zasilacz należy podłączyć wyłącznie do gniazdka o charakterystyce zgodnej z wartościami na tabliczce znamionowej.

• Jeśli przewód lub wtyczka zasilacza są uszkodzone bądź wtyczka jest luźna w gniazdku elektrycznym, nie ładuj urządzenia oraz nie zasilaj go z sieci
• Odłączaj zasilacz od gniazdka elektrycznego, gdy nie jest on używany.
• Nigdy nie zanurzaj zasilacza w wodzie lub innych cieczach.
• Nie podłączaj oraz nie odłączaj zasilacza od źródła zasilania mokrymi rękami.

Całkowicie zabronione

• Nie wolno jeździć hulajnogą w strefach zakazanych przez prawo lokalne lub krajowe.
• Zabronione jest poruszanie się po zboczach, których kąt nachylenia przekracza 17 stopni, nie wjeżdźaj w kałuże lub zbiorniki wodne, których głębokość jest większa niż 5cm.
• Nie wolno jeździć hulajnogą po schodach.
• Nie wolno jeździć po drogach przeznaczonych dla samochodów, poboczach a także drogach, na których obowiązuje zakaz poruszania się.
• Zabronione jest poruszanie się na hulajnodze w kilka osób a także przewożenie dzieci, również w odpowiednich nosidłach.
• Zabronione jest poruszanie się na hulajnodze bez trzymania kierownicy.

• Zabronione jest samodzielne poruszanie się na hulajnodze dzieciom poniżej 14 lat oraz osobom w wieku powyżej 60 lat. Podczas jazdy muszą takim osobom towarzyszyć inni członkowie rodziny lub opiekunowie. Zabroniona jest jazda na hulajnodze kobietom w ciąży, osobom nietrzeźwym, z zaburzeniami psychicznymi oraz osobom niepełnosprawnym z ograniczoną zdolnością kierowania.

• Nie wolno jeździć na hulajnodze w miejscach niebezpiecznych i zagrożonych pożarem lub wybuchem.

• Nie wolno wykonywać połączeń telefonicznych podczas prowadzenia hulajnogi.
• Unikaj jazdy podczas złych warunków atmosferycznych, takich jak ulewny deszcz, śnieg, silny wiatr oraz po oblodzonej, śliskiej lub błotnistej drodze.

Instrukcja obsługi

Dziękujemy za zakup naszej hulajnogi elektrycznej BLAUPUNKT ESC505. Zapoznaj się z niniejszą instrukcją obsługi i zachowaj ją do późniejszego wykorzystania. Zawarte w instrukcji informacje pomogą Ci się zapoznać z poniższymi zagadnieniami:

• Podstawowa obsługa i nauka jazdy na hulajnodze elektrycznej.
• Bezpieczeństwo podczas jazdy na hulajnodze elektrycznej.
• Budowa i konserwacja hulajnogi elektrycznej.

Urządzenie jest zgodne z wymogami dyrektyw Unii Europejskiej:

• Urządzenia elektryczne niskonapięciowe - Low voltage directive (LVD)
• Kompatybilność elektromagnetyczna - Electromagnetic compatibility (EMC)
  Wyrób oznaczony CE na tabliczce znamionowej

Jeśli na urządzeniu znajduje się znak przekreślonego kosza na śmieci, oznacza to, że produkt jest objęty postanowieniami dyrektywy europejskiej 2012/19/UE. Należy zapoznać się z wymaganiami dotyczącymi lokalnego systemu zbiórki odpadów elektrycznych i elektronicznych. Należy postępować zgodnie z lokalnymi przepisami. Nie wolno wyrzucać tego produktu razem ze zwykłymi odpadami domowymi. Prawidłowe usunięcie starego produktu zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać bezpośrednio od sprzedawcy lub w firmie

Blaupunkt Competence Center, 2N-Everpol Sp. z o.o., ul. Puławska 403A, 02-801 Warszawa, tel. [phone], email: [e-mail]

Urządzenie jest wyposażone w baterie objęte dyrektywą europejską 2006/66/WE. Baterii nie wolno wyrzucać razem z odpadami gospodarstwa domowego. Należy zapoznać się z lokalnymi przepisami dotyczącymi oddzielnej zbiórki baterii, ponieważ prawidłowa utylizacja zapobiegnie potencjalnym negatywnym skutkom dla środowiska naturalnego i zdrowia ludzkiego.

Informacje o ochronie środowiska naturalnego

Opakowanie zawiera tylko niezbędne elementy. Dołożono wszelkich starań, aby trzy materiały składowe opakowania były łatwe do oddzielenia: karton (pudełko), pianka polistyrenowa (zabezpieczenia wewnątrz) i polietylen (torebki, arkusz ochronny). Urządzenie wyprodukowano z materiałów, które można poddać recyklingowi i użyć ponownie po ich demontażu przez wyspecjalizowaną firmę. Należy przestrzegać lokalnych przepisów dotyczących utylizacji materiałów opakowaniowych, zużytych baterii i niepotrzebnych urządzeń.equipment.

Produkt został wyprodukowany z wysokiej jakości materiałów i podzespołów, które można poddać recyklingowi i ponownie użyć.

Główne cechy hulajnogi elektrycznej:

Blaupunkt ESC505 to innowacyjna, składana hulajnoga elektryczna. Użytkownik może stać na platformie hulajnogi i regulować prędkość za pomocą odpowiedniej manetki umieszczonej na kierownicy.

• Przednie i tylne koła są symetryczne, napęd na przednie koło zapewnia większe bezpieczeństwo poruszania się. 5" koła z oponami pneumatycznymi obniżają koszty konserwacji i użytkowania.
• E-ABS oraz dodatkowy hamulec na tylnym kole zapewniają najkrótszą drogę hamowania, i mogą lepiej chronić kierującego.
• W urządzeniu zastosowano akumulator litowo-jonowy, maksymalny prąd rozładowania wynosi więcej niż 10A, wysoka moc bez efektu pamięci ładowania, brak zanieczyszczeń.
• Całkowity ciężar urządzenia to zaledwie 7,5kg. Składana konstrukcja z jednym kluczem jest gwarancją wygody przenoszenia i przechowywania.

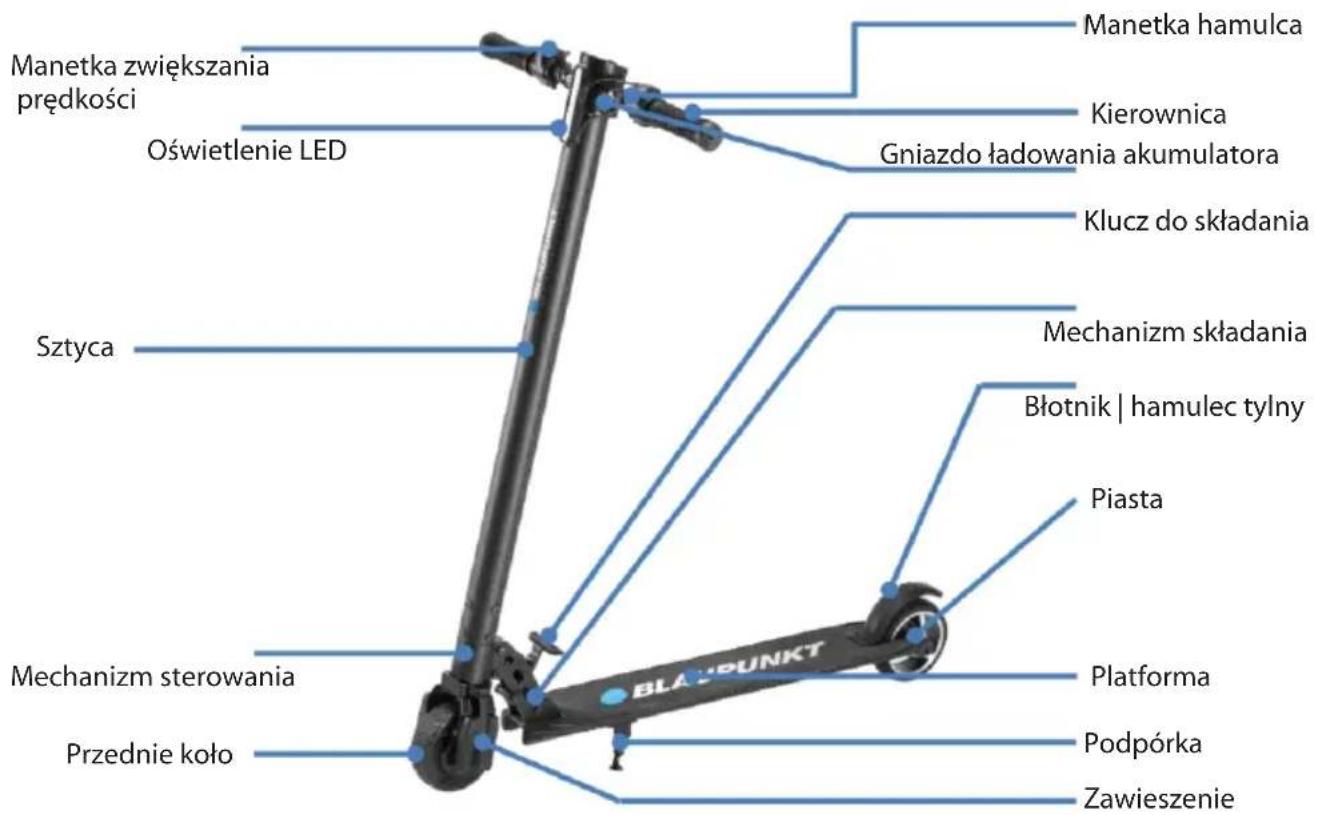

Budowa hulajnogi elektrycznej:

Rozpakowanie

Po otwarciu kartonowego opakowania, najpierw wyjmij hulajnogę i sprawdź czy wszystkie elementy są kompletne. Jeżeli czegokolwiek brakuje skontaktuj się ze sprzedawcą. Należy sprawdzić stan urządzenia i jego wygląd zewnętrzny, czy system składania jest odpowiednio stabilny, czy platforma nie posiada pęknięć. Sprawdź również czy ekran wyświetlacza nie jest uszkodzony.

Montaż

Po rozpakowaniu i sprawdzeniu stanu wszystkich elementów można przystąpić do montażu hulajnogi. Postępuj zgodnie z poniższymi instrukcjami obrazkowymi:

1. Rozóż raczki kierownicy i zablokuj je odpowiednio je przekręcając.
   2.Naciskając na klucz mechanizmu składania, zwolnij blokadę i rozłóż hulajnogę elektryczną.

1. Po rozłożeniu hulajnogi upewnij się, że klucz mechanizmu składania jest odpowiednio zablokowany, (stojąc przodem do hulajnogi pociągnij klucz blokowania maksymalnie do góry) aby zapobiec ewentualnemu złożeniu się hulajnogi podczas jazdy.
   4.Zamontuj dołączony dzwonek ostrzegawczy na kierownicy.

Nie wolno ładować akumulatora podczas przenoszenia, składania, czyszczenia czy konserwacji hulajnogi.

Przewodnik bezpiecznej jazdy

Treść tego rozdziału jest bardzo ważna, przeczytaj ją uważnie i przestrzegaj wszystkich zasad i procedur bezpieczeństwa. Nasza firma nie ponosi odpowiedzialności za jakiekolwiek wypadki, które skutkują stratami majątkowymi lub utratą zdrowia z powodu naruszenia niniejszego przewodnika bezpiecznej jazdy.

Hulajnoga elektryczna to narzędzie do rozrywki ale również środek transportu. Zachowanie odpowiednich zasad bezpieczeństwa podczas jazdy może uchronić Ciebie i innych przed wypadkiem. Należy pamiętać, że używanie hulajnogi w terenie i na drogach publicznych wiąże się z ryzykiem kolizji spowodowanych przez innych uczestników ruchu, nawet jeśli dostosujesz się do wszystkich zasad bezpieczeństwa. Bardzo ważne jest, aby zachować odpowiednią odległość od innych uczestników ruchu oraz innych pojazdów.

Poruszanie się na hulajnodze

- Podczas poruszania się na hulajnodze należy przestrzegać lokalnych przepisów ruchu drogowego. Należy prowadzić hulajnogę rozważnie i spokojnie zwracając uwagę na innych ludzi i przedmioty, aby uniknąć kolizii.

- Poruszaj się na hulajnodze w bezpieczny sposób przy zachowaniu kontrolowanej prędkości oraz odpowiedniej odległości od pieszych i innych pojazdów. Bądź gotowy do zatrzymania się w każdym momencie. Unikai nagłego przyspieszania i gwałtownego hamowania.

- Poruszając się po chodniku szanuj prawa pieszych, ustępuj im podczas przechodzenia przez pasy, nie strasz przechodniów w szczególności dzieci.

- Należy dostosować prędkość poruszania się na hulajnodze do innych użytkowników drogi w miejscach zatłoczonych. Jeśli chcesz wyprzedzić grupę pieszych upewnij się, że masz wystarczająco dużo miejsca i wykonasz ten manewr w sposób bezpieczny. Poruszanie się w tłumie z dużą predkościa jest bardzo niebezpieczne.

- Nie należy parkować hulainogi w miejscu, które będzie utrudniało poruszanie sie pieszym.

- Podczas poruszania się hulajnogą należy być rozluźnionym, mieć delikatnie ugięte kolana i uniesiona głowe.

W przypadku nagłego przyspieszania lub gwałtownego hamowania podczas jazdy z dużą prędkością kierujący bardzo łatwo może stracić równowagę i ostatecznie doprowadzić do wypadku. Staraj się unikać takich sytuacji.

Ładowanie akumulatora

- Należy upewnić się, że gniazdko elektryczne jest suche.

- Otworzyć zaślepkę gniazda ładowania akumulatora znajdującego się na sztycy pod wyświetlaczem.

- Podłącz wtyczkę zasilacza do źródła zasilania, sprawdź, czy zielona lampka ładowarki świeci normalnie, włóż druga wtyczkę zasilacza do gniazda ładowania akumulatora hulajnogi.

- Gdy czerwona lampka kontrolna w zasilaczu świeci, oznacza to poprawne ładowanie akumulatora, w przeciwnym razie sprawdź wszystkie połączenia kabli.

• Gdy czerwona lampka kontrolna zmieni kolor na zielony, oznacza to pełne naładowanie akumulatora. Odłącz zasilacz od źródła zasilania. Długotrwałe ładowanie może skrócić żywotność baterji.

- Postępuj zgodnie z zaleceniami dotyczącymi ładowania akumulatora, w przeciwnym razie spowoduje to uszkodzenie akumulatora i skróci jego żywotność.

- Czas ładowania akumulatora hulajnogi wynosi około 2 godzin. Producent nie może zagwarantować takiego samego czasu ładowania i działania akumulatora ze względu na jego zużywanie się.

- Należy zapewnić czyste i suche warunki podczas ładowania akumulatora

- Nie ładui akumulatora, gdy gniazdo zasilania jest mokre.

Pierwsza jazda

Przygotowanie

- Wybierz właściwe miejsce. To miejsce może być wewnątrz lub na zewnątrz, musi mieć powierzchnię 10 x 10 metrów (około 100 metrów kwadratowych). Miejsce powinno być płaskie, nie mokre i śliskie, bez przeszkód, bez pojazdów, dzieci, zwierząt domowych lub jakichkolwiek innych rzeczy, które mogłyby odwrócić twoja uwage.

- Zapoznaj się dokładnie z niniejszą instrukcją, jeśli masz taką możliwość skorzystaj z porad osoby bardziej doświadczonej w zakresie bezpiecznej i jazdy.

- Noś kask oraz ochraniacze w celu uniknięcia możliwych obrażeń. Przenieś hulajnogę na środek miejsca, po którym bedziesz się poruszał i zapoznaj się z obszarem.

Uruchomienie

• Włącz hulajnogę przyciskiem on/off umieszczonym pod wyświetlaczem po lewej stronie. Przyciskiem „Mode” możesz wybrać tryb prędkości spośród trzech opcji „Slow/Mid/Fast”. Podczas pierwszej jazdy zalecane jest używanie trybu „Slow”.
• Manetka z prawej strony kierownicy służy do zwiększania prędkości, manetka po lewej stronie kierownicy służy do hamowania. Naciskając na błotnik tylnego koła uzyskamy dodatkowy hamulec nożny.
• Przycisk obok gniazda ładowania akumulatora służy do włączania przedniego oświetlenia LED
• Podczas uruchamiania hulajnogi platforma powinna znajdować się w pozycji poziomej. Nie należy stawać na platformie przed włączeniem hulajnogi, w szczególności osoby początkujące.
• Nie wsiadaj na hulajnogę przed włączeniem zasilania lub gdy hulajnoga jest w złym stanie technicznym. Może to być powodem utraty równowagi i skutkować urazem.
• Nie wsiadaj na hulajnogę przed zakończeniem procesu diagnostycznego po jej uruchomieniu. Zatrzymaj się jeśli z hulajnogi wydobywają się niepokojące dźwięki lub drgania, nawet gdy wyświetlacz będzie działał prawidłowo.

Czyszczenie i przechowywanie

• Wyczyść hulajnogę po każdej jeździe.
• Jeśli gumowane powierzchnie mają trudne do czyszczenia zabrudzenia, użyj szczoteczki do zębów i pasty do zębów, a następnie wyczyść te miejsca miękką szmatką. Ta metoda może również usunąć niewielkie zarysowania.
• Przechowuj hulajnogę w pomieszczeniach zamkniętych, w chłodnych i suchych miejscach. Nie wystawiaj hulajnogi na długotrwałe działanie promieni słonecznych.

Podczas czyszczenia gniazdo ładowania akumulatora musi być szczelnie zamknięte, w przeciwnym razie możesz zostać porażony prądem i poważnie uszkodzić hulajnogę. Nie wolno myć hulajnogi pod strumieniem wody o wysokim ciśnieniu ani zanurzać jej w wodzie – może to spowodować nieodwracalne zniszczenie urządzenia.

Konserwacja akumulatora

Akumulator jest najważniejszą częścią do utrzymania. Aby przedłużyć jego żywotność, postępuj zgodnie z poniższymi instrukcjami:

• Przeczytaj i postępuj zgodnie z uwagami dotyczącymi oznaczania baterii.
• Najlepsza temperatura przechowywania akumulatora wynosi 0 stopni. Nie należy przechowywać akumulatora w temperaturze niższej niż -20 stopni lub wyższej niż 50 stopni.
• Przechowuj akumulator w pomieszczeniu, w chłodnym i suchym miejscu. Bardzo wilgotne miejsce może spowodować kondensację pary wodnej wewnątrz akumulatora, co może szybko uszkodzić akumulator.
• Gdy na wyświetlaczu wyświetlany jest niski poziom stanu naładowania akumulatora należy go podłączyć do ładowania. Staraj się nie dopuścić do całkowitego rozładowania akumulatora. Proszę naładować akumulator do pełna przed rozpoczęciem jazdy. Częste ładowanie nie uszkodzi akumulatora. Wręcz przeciwnie, długotrwałe przechowywanie nienaładowanego akumulatora może skrócić jego żywotność

Funkcje i specyfikacja

• Silnik: 350 W
  • Akumulator: 36V 4.4AH
• Maksymalna prędkość: 25 km / h (3 stopniowa regulacja prędkości)
• Zasięg: 15-20 km (w zależności od obciążenia i rodzaju nawierzchni)
  • Maksymalne obciążenie: 120 kg
  • Nachylenie podjazdu: 15-20 stopni
  • Hamulce przednie i tylne
• Przednie zawieszenie
• Przednie światło LED
  • Dzwonek ostrzegawczy
  • Łatwy mechanizm składania
• Składana kierownica
• Prąd ładowania: 42 =2A
  • Czas ładowania: 2 godziny
  • Wymiary: 1050x130x220/1050mm (złóżona/rozłożona)
  • Waga netto: 8 kg

Dane techniczne zasilacza:

Napięcie wejściowe: 110-240V\~50/60Hz

Max. natężenie wejściowe: 2A

Napięcie wyjściowe: 36v

Max. natężenie wyjściowe: 15A

W przypadku pytań lub problemów prosimy o kontakt z naszym serwisem.

Wszelkie prawa zastrzeżone. Wszystkie nazwy marek są zarejestrowanymi znakami towarowymi należącymi do odpowiednich podmiotów.

Dane i parametry techniczne mogą ulec zmianie bez wcześniejjszego uprzedzenia.
