Típus	Konvektor fűtőtest
Márka	ECG
Modell	TK 2040 DR
Teljesítmény fokozatok	3 (1000W, 1300W, 2300W)
Névleges feszültség	220-240 V~ 50/60 Hz
Maximális teljesítmény	2300 W
Zajszint	≤ 35 dB
Hőmérséklet tartomány	5 °C és 37 °C között (41 °F és 99 °F között)
Időzítő	1-24 óra
Üzemmódok	1000W, 1300W, 2300W, temperálás (5°C)
Ventilátor (Turbo) funkció	Igen, be- és kikapcsolható fűtési módokban
Távvezérlés	Igen, CR2032 elemmel (tartozék)
Kijelző	Digitális, mutatja a környezeti és a beállított hőmérsékletet
Túlmelegedés elleni védelem	Hőbiztosíték, "- -" jelzés túlmelegedés esetén
Biztonsági távolság	Legalább 90 cm tárgyaktól
Telepítés	Szabadon álló sima felületen, a mellékelt állvány használata kötelező
Tisztítás	Nedves ruhával törölje, ne használjon súrolószereket
Javíthatóság	Csak szakember által, ne nyissa fel
A csomag tartalma	Konvektor, állvány (2 db), rögzítőcsavarok, kézikönyv
Alkalmas	Jól szigetelt helyiségekben vagy ideiglenes használatra

Gyakran ismételt kérdések - TK 2040 DR ECG

Hogyan állítsam be a kívánt hőmérsékletet?

Nyomja meg a + vagy - gombokat a beállított hőmérséklet módosításához 5 °C és 37 °C (vagy 41-99 °F) között. A jelenlegi környezeti hőmérséklet a bal oldalon látható.

Hogyan használjam az időzítőt?

Nyomja meg ismételten az időzítő gombot, amíg a kívánt idő (1-24 óra) meg nem jelenik. A visszaszámlálás azonnal elkezdődik. A törléshez nyomja addig az időzítő gombot, amíg az idő el nem tűnik.

Mit tesznek a különböző teljesítmény módok?

Nyomja meg a mód gombot a 1000W, 1300W, 2300W és a temperálás (csillag ikon) közötti váltáshoz. Fűtési módokban a fűtőtest fenntartja a beállított hőmérsékletet. A temperáló mód 5 °C-on tartja a helyiséget a fagyás megelőzése érdekében.

Hogyan kapcsoljam be a ventilátor (Turbo) funkciót?

Nyomja meg a ventilátor gombot a ventilátor be- és kikapcsolásához. A ventilátor csak 1000W, 1300W és 2300W módokban használható.

Miért mutatja a kijelző a '- -' jelet?

Ez túlmelegedést jelez. A fűtőtest automatikusan kikapcsolt. Húzza ki a készüléket, hagyja lehűlni, és győződjön meg róla, hogy nincs letakarva vagy elzárva. Miután a normál körülmények visszatértek, a kijelző visszaáll.

Hogyan tisztítsam a konvektort?

Húzza ki és hagyja teljesen kihűlni. Törölje le a külső felületet nedves ruhával, majd alaposan szárítsa meg. Ne használjon erős tisztítószereket, és ne engedjen vizet a készülék belsejébe.

Használhatom a konvektort fürdőszobában?

Nem. Ne használja víz, fürdőkád, zuhanyzó vagy medence közelében. Tartsa távol a nedvességtől az áramütés elkerülése érdekében.

Mit tegyek, ha a tápkábel megsérült?

Ne működtesse a készüléket. Minden javítást, a kábel cseréjét is, szakszervizben kell elvégeztetni a veszélyek elkerülése érdekében.

Biztonságos felügyelet nélkül hagyni a konvektort?

Rövid időre igen, de mindig győződjön meg róla, hogy a fűtőtest sík, nem éghető felületen van, távol a függönyöktől és más tárgyaktól, és a kábel nem sérült. Soha ne takarja le a fűtőtestet.

Hogyan cseréljem a távvezérlő elemét?

Távolítsa el a hátlapon lévő elemrekesz fedelét. Helyezzen be egy CR2032 elemet a megfelelő polaritással (tartozék). Helyezze vissza a fedelet. A használt elemeket megfelelően ártalmatlanítsa.

HASZNÁLATI ÚTMUTATÓ TK 2040 DR ECG

Ez a termék csak jól szigetelt terekben vagy ideiglenes használatra alkalmas.

DE

KONVEKTORHEIZUNG

BEDIENUNGSANLEITUNG

1. 0/I fökapcsoló
2. Levegő kimenet turbó üzemmódban
3. Kijelző és működtető panel
4. Forrólevegő kiáramlás
5. Fogantyú
6. Zseb a távirányító tárolásához + távirányító
7. Láb
8. Levegő bemenet

A MÜKÖDTETŐ PANEL/ TÁVIRÁNYÍTÓ RÉSZEI

1. Kijelző
2. Főkapcsoló
3. Távirányító érzékelő
4. Hőmérséklet mértékegység kapcsoló
5. Üzemmód (teljesítmény) kapcsoló
6. Ventilátor - turbó funkció kapcsoló
7. • gomb
8. • gomb
9. Időkapcsoló gomb

DE

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

Figyelmeztetés! A jelen útmutatóban feltüntetett biztonsági előírások és utasítások nem tartalmaznak minden olyan feltételt és körülményt, amely a használat során bekövetkezhet. A felhasználónak meg kell értenie, hogy egyetlen termékbe sem lehet beépíteni a felhasználótól elvárható elővigyázatosságot és gondosságot. Ezekről a készüléket használó és kezelő felhasználóknak kell gondoskodniuk. Nem vállalunk felelősséget a készülék helytelen használatából, a hálózati feszültségingadozásokból, vagy a készülék bármilyen jellegű átalakításából és módosításából eredő károkért.

A tüzek, áramütések és egyéb sérülések megelőzése érdekében, az elektromos készülékek használata során tartsa be az általános és az alábbiakban feltüntetett biztonsági utasításokat.

1. Mielőtt csatlakoztatná a készüléket a szabályszerűen leföldelt hálózati konnektorhoz, győződjön meg arról, hogy a hálózati feszültség értéke megegyezik-e a készülék típuscímkéjén található tápfeszültség értékével. A fali aljzat feleljen meg a vonatkozó EN szabványok előírásainak.
2. A hősugárzót ne használja talpak nélkül.
3. Amennyiben a készülék hálózati vezetéke megsérült, akkor a készüléket bekapcsolni tilos. A készülék minden javítását, beleértve a tápvezeték cseréjét is, bízza szakszervizre! A készülék védőburkolatát ne szerelje le, a feszültség alatt lévő alkatrészek áramütést okozhatnak!
4. Óvja a készüléket víztől és más folyadékoktól, ellenkező esetben áramütés érheti.
5. A hősugárzót szabadban vagy nedves környezetben használni tilos! A hálózati vezetéket és a készüléket nedves kézzel ne fogja meg. Áramütés veszélye!
6. Legyen nagyon körültekintő, amikor a hősugárzót gyermekek közelében használja.

7. A hősugárzót sima, egyenes és vízszintes felületre állítsa fel.

8. A hősugárzót gyúlékony tárgyak vagy anyagok közelében (pl. függöny mellett) ne használja. A hősugárzó közelében (0,9 m-en belül) található felületek a készülék használata közben felmelegedhetnek. A hősugárzót úgy állítsa fel, hogy a megfelelő működéshez biztosított legyen a levegő szabad áramlása a készülék környezetében.

9. A hősugárzót ne állítsa fel olyan szőnyegre, amelynek magas szálai vannak.
10. A hősugárzót ne állítsa közvetlenül a fali konnektor elé vagy alá.
11. A hősugárzót ne takarja le! A készülék esetleges túlmelegedése tüzet okozhat.
12. A hősugárzót időkapcsolós konnektoron keresztül, vagy távolról kapcsolt áramkörhöz bekötve nem szabad az elektromos hálózathoz csatlakoztatni, mert a véletlenül bekapcsolt és esetleg letakart vagy rosszul elhelyezett hősugárzó tüzet okozhat.
13. A hősugárzót fürdőkád, zuhanyozó, vagy medence közvetlen közelében ne használja, illetve ne állítsa fel olyan helyre, ahonnan a hősugárzó kádba, vagy vízzel teli más edénybe eshet!
14. Amennyiben a készülékből szokatlan szag vagy füst áramlik ki, akkor a készüléket azonnal kapcsolja ki, és készüléket vigye a márkaszervizbe ellenőrzésre.
15. A készüléket a hálózati vezeték kihúzásával ne kapcsolja ki. A hősugárzót a készüléken található kapcsolóval kapcsolja le!
16. A hősugárzó mozgatása előtt a hálózati vezetéket húzza ki a fali aljzatból.
17. A hálózathoz csatlakoztatott hősugárzót ne hagyja felügyelet nélkül. Karbantartás megkezdése előtt a hálózati vezetéket húzza ki a fali aljzatból. A csatlakozódugót a hálózati vezetéknél fogva ne húzza ki a konnektorból. A művelethez fogja meg a csatlakozódugót.
18. A hálózati vezeték nem érhet hozzá forró tárgyakhoz, továbbá azt éles eszközökre se helyezze rá.

19. A hősugárzót nem szabad olyan helyen használni, ahol a közelben benzin, festék, hígítószer vagy más éghető folyadék, illetve a levegőben robbanásveszélyes gáz található.

20. A hősugárzó nyílásaiba az ujját, vagy bármilyen tárgyat bedugni tilos.

21. A hősugárzót kizárólag csak a jelen útmutatóban leírtak szerint, az utasításokat betartva használja. A gyártó nem felel a készülék helytelen használata miatt bekövetkezett károkért.
22. A készüléket 8 évnél idősebb gyerekek, idős, testi és szellemi fogyatékos személyek, illetve a készülék használatát nem ismerő és hasonló készülék üzemeltetéseinek a tapasztalataival nem rendelkező személyek csak a készülék használati utasítását ismerő és a készülék használatáért felelősséget vállaló személy felügyelete mellett használhatják. A készülék nem játék, azzal gyerekek nem játszhatnak. A készüléket gyerekek csak felnőtt személy felügyelete mellett tisztíthatják. A készüléket és a hálózati vezetékét úgy kell elhelyezni, hogy ahhoz 8 év alatti gyerekek ne férhessenek hozzá.

– 3 évesnél kisebb gyerekeket nem szabad a készülék közelébe engedni, illetve csak akkor, ha biztosított az állandó szülői felügyelet.
– A készüléket 3 és 8 év közti gyerekek csak akkor kapcsolhatják be és ki, ha a készülék szabályszerűen össze van szerelve és megfelelő módon van telepítve, illetve ha a gyerekek tisztában vannak a készülék biztonságos használatával és a lehetséges veszélyekkel. A készüléket 3 és 8 év közti gyerekek nem tisztíthatják, azon felhasználói karbantartást nem hajthatnak végre, illetve azt nem csatlakoztathatják az elektromos hálózathoz.

FIGYELMEZTETÉS! A készülék bizonyos részei a használat során erősen felmelegszenek, az érintésük égési sérülést okozhat. Legyen különösen figyelmes, ha a közelben gyerekek, testi és szellemi fogyatékos személyek tartózkodnak.

Do not immerse in water! – Vízbe mártani tilos!

NE TAKARJA LE!

Forró felület!

FIGYELMEZTETÉS!

A tüzek megelőzése érdekében a készüléket tilos bármilyen tárggyal letakarni.

A hősugárzót nem szabad közvetlenül a fali

aljzat alá vagy elé felállítani. Az így megjelölt felületek a használat közben forrók lehetnek.

ELHELYEZÉSRE VONATKOZÓ KÖVETELMÉNYEK

• Állítsa a hősugárzót olyan sima felületre, amely biztosítja, hogy a nyílások szabadon maradjanak és a készülék megfelelő módon működjön.
• A készülék és a legközelebbi tárgyak között legalább 90 cm szabad helyet kell hagyni.

A HÓSUGÁRZÓ ÖSSZEÁLLÍTÁSA

A készüléken való bármilyen munka megkezdése előtt a hálózati vezetéket mindig húzza ki a fali aljzatból.

Győződjön meg arról, hogy a csomagolás tartalmaz-e minden alkatrészt. Amennyiben valami hiányzik, akkor lépjen kapcsolatba a készülék eladójával. A csomagolás tartalma:

• 1 db hősugárzó
• 2 db láb
• 4 db csavar a lábakhoz
• 1 db használati útmutató
Az első használatba vétel előtt a hősugárzóra fel kell szerelni a lábakat.

1. A készüléket fordítsa fejtetőre.
2. A készülékre helyezze fel a talpakat úgy, hogy a talp és a készülék furatai egymással szemben legyenek.
3. A talpakat a mellékelt csavarokkal rögzítse.
4. A talpak felszerelése után a készüléket állítsa fel normál üzemi helyzetbe, majd a készüléket használatba veheti.

FIGYELEM! A hősugárzót felszerelt lábak nélkül a padlóra felállítani tilos.

Az elem behelyezése a távirányítóba

1. A távirányító hátlapján található elemtartó fedelét vegye le.
2. Az elemtartóba tegyen be egy CR 2032 elemet (tartozék). Ügyeljen a helyes polaritásra.
3. Az elemtartó fedelét szerelje vissza a helyére.

Megjegyzés: a hősugárzóból az első bekapcsoláskor (illetve hosszabb üzemeltetési szünet után) füst szállhat fel, illetve kellemetlen szag távozik. Ez normális jelenség és rövid időn belül megszűnik.

A hálózathoz csatlakoztatott készüléken előbb a főkapcsolót (I/0) kapcsolja be, majd nyomja meg a működtető panelen vagy a távirányítón a bekapcsolás gombot.

Ellenkező esetben a fütési hömérsékletet nem tudja beállítani.

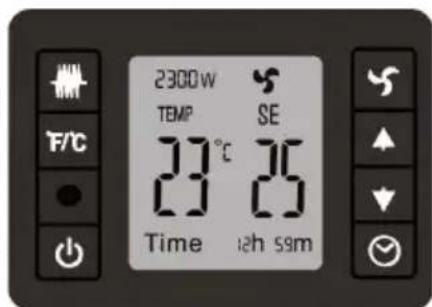

Kijelző és működtetés

1. Kijelző

Élső bekapcsolás (vagy hosszabb üzemszünet) után előbb a kijelző 6 másodpercre bekapcsolja az összes szegmenset és jelet a kijelzőn, majd átkapcsol normál üzemmódba. A környezeti hőmérsékletet a készülék 0 és 36 °C között méri, a beállított hőmérséklet 5 és 37 °C (41 ÷ 99 °F) között lehet. A fűtési hőmérsékletet 5 °C és 37 °C között ± 1 °C-os pontossággal lehet beállítani.

2. kapcsológomb

A hálózathoz csatlakoztatás, a főkapcsoló bekapcsolása és a bekapcsolás gomb megnyomása után a kijelzőn a környezeti hőmérséklet és az aktuálisan beállított hőmérséklet látható. Várjon 6 másodpercet, majd ezt követően beállíthatja a készüléket az alábbiak szerint.

3. °C/°F hömérséklet mértékegység kapcsoló

A gomb nyomogatásával a hömérséklet mértékegységét Celsius-fok és Fahrenheit-fok közül lehet kiválasztani.

4. üzemmód kapcsoló

A gomb nyomogatásával a következő teljesítmény fokozatok közül választhat:

1000 W > 1300 W > 2300 W > fagyás elleni védelem (a kijelzőn csillag jelenik meg) > 1000 W > stb.

A gomb megnyomásával bekapcsolja vagy kapcsolja a ventilátort. Ha a ventilátor be van kapcsolva, akkor a ventilátor jele is aktív.

6. + gamb

A + gombbal növelheti a beállított hőmérsékletet, maximum 37 °C-ig. (csak 1000 W / 1300 W / 2300 W üzemmódban). Fagyás elleni védelem üzemmódban a készülék 5°C-os hőmérsékletet tart a helyiségben.

7. - gomb

A - gombbal csökkentheti a beállított hőmérsékletet, minimum 5 °C-ig. (csak 1000 W / 1300 W / 2300 W üzemmódban).

8. időkapcsoló gomb

Az időkapcsoló segítségével 1 és 24 óra között állíthatja be a fűtés automatikus kikapcsolását. A beállított fűtési idő eltelte után a készülék automatikusan kikapcsol. Nyomogassa a ☑ombot, amíg meg nem jelenik a kívánt kikapcsolási idő (pl. 1 óra 00 perc). Az időkapcsoló kikapcsolásához addig nyomogassa az időkapcsoló gombját, amíg a kijelzőről el nem tűnik a kapcsolási idő.

Megjegyzés: az időkapcsolóval csak egész órákat lehet beállítani, de a visszaszámláláskor a hátramaradt óra és perc is látható.

Üzemmódok és funkciók

1. 1000 W, 1300 W, 2300 W üzemmód

A készülék fütési teljesítménye 1000 W, 1300 W vagy 2300 W. A kijelzön a kiválasztott fütési teljesítmény látható (1000 W, 1300 W vagy 2300 W). Amennyiben a helyiség hőmérséklete a beállított hőmérsékletnél 2°C-kal alacsonyabbra süllyed, akkor bekapcsol a készüléken a fütés, majd ha a hőmérséklet eléri a beállított értéket, akkor a fütés kikapcsol.

2. Fagyás elleni védelem

Az üzemmód kiválasztását csillag szimbólum jelzi a kijelzőn. Amennyiben a helyiség hőmérséklete 5°C alá süllyed, akkor a készülék bekapcsol, és 1000 W-os teljesítménnyel fog fűteni (a kijelzőn az 1000 W felirat lesz látható). Amennyiben a helyiség hőmérséklete 4 °C alá süllyed, akkor a készülék bekapcsol, és 1300 W-os teljesítménnyel fog fűteni (a kijelzőn az 1300 W felirat lesz látható). Amennyiben a helyiség hőmérséklete 3 °C alá süllyed, akkor a készüléken mindkét fűtőtest bekapcsol (1000 és 1300 W), és 2300 W-os teljesítménnyel fog fűteni (a kijelzőn 2300 W felirat lesz látható). Amikor a helyiségben a levegő hőmérséklete eléri a 6°C-ot, akkor a készüléken a fűtés kikapcsol, a kijelzőn a fagyás elleni védelmet jelző csillag lesz látható.

3. Ventilátor

1000 W, 1300 W és 2300 W üzemmódban a ventilátor be- és kikapcsolható. A többi üzemmódban a ventilátort nem lehet bekapcsolni.

4. Hangjelzés

Minden gombnyomást hangjelzés (sípszó) követ.

5. Hömérséklet érzékelő

A készülékbe hökapcsoló van beépítve. Amennyiben a készülék túlfűt, akkor a hökapcsoló a fűtést kikapcsolja, a környezeti hömérséklet helyett „- -” jel lesz látható. A beállított hömérséklet elérése után a készülék normál üzemmódban kapcsol be.

6. A hősugárzó kikapcsolása

Előbb nyomja meg a működtető panelen (vagy a távirányítón) a kikapcsolás gombot, majd a főkapcsolót is kapcsolja le, végül húzza ki a hálózati vezetéket a fali aljzatból.

A készüléket mozgatni, illetve azon bármilyen munkát végezni csak a hálózati csatlakozódugó kihúzása után szabad.

TISZTÍTÁS

• A tisztítás megkezdése előtt húzza ki a hálózati vezetéket a konnektorból és várja meg a készülék teljes lehülését.
• A készülék külsejét enyhén benedvesített ruhával törölje meg, majd törölje szárazra. Ne használjon tisztítószert vagy súrolószert. Ügyeljen arra, hogy víz ne kerüljön a készülék belsejébe.
• Amennyiben a hősugárzót hosszabb ideig nem fogja használni, akkor azt pormentes, száraz és tiszta helyen tárolja. A készüléket az eredeti csomagolásában, portól védett módon kell tárolni.

MÜSZAKI ADATOK

3 fütési teljesítmény 1000 / 1300 / 2300 W

Névleges feszültség: 220–240 V\~ 50/60 Hz

Teljesítményfelvétel: 2300 W

Távirányító: 1 db 3 V-os CR2032 típusú lítium elem (tartozék)

Zajszint: ≤ 35 dB

HULLADÉKFELHASZNÁLÁS ÉS MEGSEMMISÍTÉS

A csomagolópapírt és hullámpapírt adja le hulladékgyűjtő telepen. Csomagolófólia, PE zacskók, műanyag alkatrészek – műanyaggyűjtő szelektív hulladéktároló edénybe.

ÉLETTARTAM LEJÁRTÁT KÖVETŐ MEGSEMMISÍTÉS

Használt elektromos és elektronikus készülékek megsemmisítése (érvényes az EU tagállamokban és számos szelektív hulladékgyűjtést végző európai országban)

Ez a terméken vagy csomagolásán található jelzés azt mutatja, hogy a terméket tilos standard háztartási hulladékként megsemmisíteni. A terméket elektromos és elektronikus berendezések újrahasznosítására szakosodott hulladékgyűjtő telepen adja le. A termék helyes megsemmisítésével megelőzi, hogy káros hatást fejtsen ki az emberi egészségre és környezetünkre. Az anyagok újrahasznosítása kíméli a természetes forrásainkat. A termék újrahasznosításával kapcsolatosan bővebb információkat a helyi önkormányzattól, a háztartási hulladékot feldolgozó szervezettől, vagy a termék forgalmazójától kérhet.

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

A készülék használati útmutatója a www.ecg-electro.eu oldalon található.

A szöveg és a müszaki paraméterek megváltoztatásának a joga fenntartva.

08/05
