Typ výrobku	Konvekční ohřívač
Značka	ECG
Model	TK 2040 DR
Úrovně výkonu	3 (1000W, 1300W, 2300W)
Jmenovité napětí	220-240 V~ 50/60 Hz
Maximální výkon	2300 W
Hladina hluku	≤ 35 dB
Rozsah teplot	5 °C až 37 °C (41 °F až 99 °F)
Časovač	1 až 24 hodin
Režimy	1000W, 1300W, 2300W, Temperování (5°C)
Funkce ventilátoru (Turbo)	Ano, lze zapnout/vypnout v topných režimech
Dálkové ovládání	Ano, s baterií CR2032 (součástí balení)
Displej	Digitální, zobrazuje okolní a nastavenou teplotu
Ochrana proti přehřátí	Tepelná pojistka, zobrazí "- -" při přehřátí
Bezpečnostní vzdálenost	Nejméně 90 cm od předmětů
Instalace	Volně stojící na rovném povrchu, musí se použít přiložený stojan
Čištění	Otřete vlhkým hadříkem, nepoužívejte abrazivní prostředky
Opravitelnost	Pouze profesionální servis, neotvírejte
Obsah balení	Konvektor, stojan (2 ks), montážní šrouby, návod
Vhodné pro	Dobře izolované místnosti nebo dočasné použití

Často kladené otázky - TK 2040 DR ECG

Jak nastavím požadovanou teplotu?

Stiskněte tlačítka + nebo - pro nastavení teploty mezi 5 °C a 37 °C (nebo 41-99 °F). Aktuální okolní teplota se zobrazuje vlevo.

Jak používám časovač?

Opakovaně stiskněte tlačítko časovače, dokud se nezobrazí požadovaný čas (1-24 hodin). Odpočet začíná okamžitě. Pro zrušení stiskněte tlačítko časovače, dokud čas nezmizí.

Co dělají různé režimy výkonu?

Stiskněte tlačítko režimu pro přepínání mezi 1000W, 1300W, 2300W a Temperování (ikona hvězdy). V topných režimech ohřívač udržuje nastavenou teplotu. Režim temperování udržuje místnost při 5 °C, aby nedošlo k zamrznutí.

Jak zapnu funkci ventilátoru (Turbo)?

Stiskněte tlačítko ventilátoru pro zapnutí/vypnutí. Ventilátor lze použít pouze v režimech 1000W, 1300W a 2300W.

Proč displej zobrazuje '- -'?

To indikuje přehřátí. Ohřívač se automaticky vypnul. Odpojte zařízení, nechte vychladnout a ujistěte se, že není zakryté nebo blokované. Po návratu normálních podmínek se displej resetuje.

Jak čistím konvektor?

Odpojte a nechte zcela vychladnout. Otřete exteriér vlhkým hadříkem a důkladně osušte. Nepoužívejte agresivní čisticí prostředky a zabraňte vniknutí vody do zařízení.

Mohu používat konvektor v koupelně?

Ne. Nepoužívejte v blízkosti vody, van, sprch nebo bazénů. Chraňte před vlhkostí, aby nedošlo k úrazu elektrickým proudem.

Co mám dělat, pokud je napájecí kabel poškozen?

Nezařízení nepoužívejte. Všechny opravy, včetně výměny kabelu, musí provádět profesionální servisní středisko, aby se předešlo nebezpečí.

Je bezpečné nechat konvektor bez dozoru?

Na krátkou dobu ano, ale vždy zajistěte, aby byl ohřívač na rovném nehořlavém povrchu, mimo závěsy a jiné předměty, a že kabel není poškozený. Nikdy ohřívač nezakrývejte.

Jak vyměním baterii v dálkovém ovládání?

Sejměte kryt prostoru pro baterie na zadní straně. Vložte baterii CR2032 se správnou polaritou (součástí balení). Nasaďte kryt zpět. Použité baterie řádně zlikvidujte.

NÁVOD K OBSLUZE TK 2040 DR ECG

Tento výrobek je vhodný pouze pro dobre izolované prostory nebo dočasné používání.

SK

TEPLOVZDUŠNÝ KONVEKTOR

NÁVOD NA OBSLUHU

1. 0/I hlavní vypínač
2. Výstup vzduchu v režimu Turbo
3. Displej a ovládací panel
4. Výstup horkého vzduchu
5. Madla
6. Kapsa na uložení dálkového ovladače + ovladač
7. Podstavce
8. Vstup vzduchu

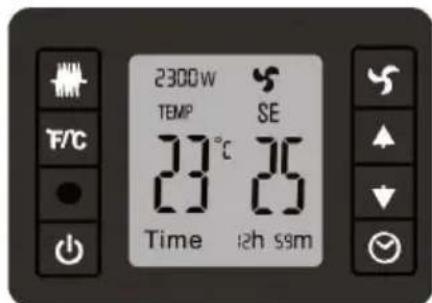

POPIS OVLÁDACÍHO PANELU/DÁLKOVÉHO OVLADAČE

1. Displej
2. Tlačítko vypínače
3. Čidlo na dálkový ovladač
4. Tlačítko přepínače teplotní stupnice
5. Tlačítko přepínání provozního režimu (výkonu)
6. Tlačítko ventilátoru – funkce TURBO
7. Tlačítko +
8. Tlačítko –
9. Tlačítko časovače

SK

POPIS PRÍSTROJA

1. 0/I hlavný vypínač
2. Výstup vzduchu v režime Turbo
3. Displej a ovládací panel
4. Výstup teplého vzduchu
5. Držadlá
6. Kapsa na uloženie dial'kového ovládača + ovládač
7. Podstavce
8. Vstup vzduchu

POPIS OVLÁDACIEHO PANELU/DIALKOVÉHO OVLÁDAČA

1. Displej
2. Tlačidlo vypínača
3. Snímač na dialkový ovládač
4. Tlačidlo prepínača teplotnej stupnice
5. Tlačidlo prepínania prevádzkového režimu (výkonu)
6. Tlačidlo ventilátora – funkcia TURBO
7. Tlačidlo +
8. Tlačidlo –
9. Tlačidlo časovača

PL

OPIS URZĄDZENIA

Čtěte pozorně a uschovejte pro budoucí potřebu!

Varování: Bezpečnostní opatření a pokyny uvedené v tomto návodu nezahrnují všechny možné podmínky a situace, ke kterým může dojít. Uživatel musí pochopit, že faktorem, který nelze zabudovat do žádného z výrobků, je zdravý rozum, opatrnost a péče. Tyto faktory tedy musí být zajištěny uživatelem/uživateli používajícími a obsluhujícími toto zařízení. Neodpovídáme za škody způsobené během přepravy, nesprávným používáním, kolísáním napětí nebo změnou či úpravou jakékoliv části zařízení.

Aby nedošlo ke vzniku požáru nebo k úrazu elektrickým proudem, měla by být při používání elektrických zařízení vždy dodržována základní opatření, včetně těch následujících:

1. Ujistěte se, že napětí ve vaší zásuvce odpovídá napětí uvedenému na štítku zařízení a že je zásuvka řádně uzemněná. Zásuvka musí být instalována podle platné elektrotechnické normy ČSN.
2. Konvektor nepoužívejte bez řádně připevněného podstavce.
3. Nikdy přístroj nepoužívejte, pokud je přívodní kabel poškozen. Veškeré opravy včetně výměny napájecího přívodu svěřte odbornému servisu! Nedemontujte ochranné kryty zařízení, hrozí nebezpečí úrazu elektrickým proudem!
4. Chraňte přístroj před přímým kontaktem s vodou a jinými tekutinami, aby nedošlo k případnému úrazu elektrickým proudem.
5. Nepoužívejte konvektor venku nebo ve vlhkém prostředí a nedotýkejte se přívodního kabelu nebo přístroje mokrýma rukama. Hrozí nebezpečí úrazu elektrickým proudem.
6. Dbejte zvýšené pozornosti, pokud používáte konvektor v blízkosti dětí!
7. Zajistěte, aby byl konvektor umístěn na rovném povrchu.

8. Konvektor nepoužívejte v blízkosti hořlavých předmětů nebo pod nimi, např. v blízkosti záclon. Teplota povrchů v blízkosti konvektoru (0,9 m) může být během jeho chodu vyšší než obvykle. Konvektor umístěte tak, aby byla zajištěna dostatečná cirkulace vzduchu.

9. Konvektor nestavte na koberce s vysokým vlasem.

10. Konvektor neumistujte před nebo bezprostředně pod elektrickou zásuvku.
11. Konvektor nikdy nezakrývejte! V případě přikrytí hrozí nebezpečí přehřátí nebo požáru.
12. Konvektor nesmí být zapojen do sítě prostřednictvím časového spínače nebo zapojen do vzdáleně spínaného napájecího okruhu, protože v případě vzdáleného zapnutí přikrytého nebo nevhodně umístěného konvektoru hrozí riziko požáru.
13. Konvektor nepoužívejte v bezprostřední blízkosti vany, sprchy nebo bazénu a neumistujte na místa, kde hrozí pád do vany nebo jiné nádoby s vodou!
14. Pokud se z přístroje line neobvyklý zápach nebo kouř, okamžitě přístroj odpojte a nechte zkontrolovat v servisu.
15. Přístroj nevypínejte vytažením vidlice přívodního kabelu. Vždy nejprve vypněte hlavní vypínač konvektoru!
16. Při přenášení konvektoru jej vždy odpojte od napájení.
17. Konvektor se zasunutým přívodním kabelem nenechávejte bez dozoru. Před údržbou vytáhněte přívodní kabel ze sítové zásuvky. Neodpojujte taháním za kabel. Kabel odpojte ze zásuvky uchopením za vidlici.
18. Přívodní kabel se nesmí dotýkat horkých částí ani vést přes ostré hrany.
19. Konvektor nepoužívejte na místech, kde jsou uskladněny hořlavé látky (barvy, benzín, rozpouštědla atd.) nebo kde hrozí výskyt hořlavých výparů.
20. Do otvorů konvektoru nestrkejte prsty nebo jiné předměty.
21. Konvektor používejte pouze v souladu s pokyny uvedenými v tomto návodu. Výrobce neodpovídá za škody způsobené nesprávným použitím.
22. Tento spotřebič mohou používat děti ve věku 8 let a starší a osoby se sníženými fyzickými či mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným

nebezpečím. Děti si se spotřebičem nesmějí hrát. Čištění a údržbu prováděnou uživatelem nesmějí provádět děti bez dozoru. Děti mladší 8 let se musí držet mimo dosah spotřebiče a jeho přívodu.

CZ

– Děti mladší 3 let nesmějí být v blízkosti přístroje s výjimkou, kdy jsou pod stálým dohledem.
– Děti ve věku od 3 do 8 let mohou spotřebič zapínat a vypínat pouze v případě, že je správně umístěný a nainstalovaný ve své správné pracovní pozici, pokud jsou pod dozorem nebo byly poučeny o používání spotřebiče bezpečným způsobem a rozumí případným nebezpečím. Děti ve věku od 3 do 8 let nesmějí spotřebič zapojovat, provádět nastavení regulace, čistit jej ani provádět údržbu prováděnou uživatelem.

UPOZORNĚNÍ: Některé části spotřebiče mohou být při provozu velmi horké a mohou způsobit popáleniny. Je nezbytné dbát zvýšené pozornosti v případě přítomnosti dětí nebo osob se sníženými fyzickými či mentálními schopnostmi.

Aby se zabránilo přehřátí, nezakrývejte topidlo.

Topidlo nesmí být umístěno těsně pod zásuvkou. Takto označené povrchy se při používání stávají horkými

POŽADAVKY NA UMÍSTĚNÍ

• Konvektor umístěte na rovný povrch, který zaručuje dostatečně volný prostor pro správnou funkci odvětrávacích otvorů.
• Mezi přístrojem a okolními předměty musí být vzdálenost nejméně 90 cm.

SESTAVENÍ KONVEKTORU

Před jakoukoliv manipulací s přístrojem v zájmu prevence úrazu elektrickým proudem vždy odpojte napájení!

Ujistěte se, že balení obsahuje všechny části potřebné k sestavení konvektoru. Pokud tomu tak není, kontaktujte svého prodejce. Obsah balení:

• Konvektor 1 ks
• Podstavec 2 ks
  • Upevňovací šrouby k podstavcům 4 ks
  • Návod k obsluze 1 ks

Před použitím je třeba ke konvektoru připevnit podstavce.

1. Obratte konvektor vzhüru nohama.
2. Na spodní stranu konvektoru nasadte oba podstavce tak, aby otvory v podstavcích lícovaly s otvory v těle konvektoru.
3. Připevněte je pomocí přiložených šroubů.
4. Po sestavení konvektor otočte zpět do normální pracovní polohy a můžete jej začít používat.

VÝSTRAHA: Topidlo nesmí být provozováno bez namontovaných podstavců.

Vložení baterie do dálkového ovladače:

1. Vytáhněte krytku bateriového prostoru na zadní straně ovladače.
2. Do držáku v krytce vložte baterii CR2032 (součástí balení), věnujte pozornost správné polaritě baterie.
3. Krytku s baterií zasuňte zpět do dálkového ovladače.

Poznámka: Při prvním zapnutí přístroje nebo při zapnutí po delší době nečinnosti může z topných těles vycházet zápach nebo dým. Tento jev je normální a po krátké chvíli odezní.

Po zapojení do sítě zapněte topení nejprve hlavním vypínačem 0/l a pak tlačítkem vypínače na ovládacím panelu nebo dálkovém ovladači.

Bez zapnutí obou vypínačů nelze měnit nastavení ani teplotu.

Displej a Ovládání

1. Displej

Při prvním zapnutí (nebo po dlouhodobém odpojení od napájení) se na displeji na 6 vteřin zobrazí všechny segmenty a symboly displeje a poté displej přejde do normálního režimu. Okolní teplota se zobrazuje v rozsahu 0 až 36 °C, nastavená teplota v rozsahu 5 až 37 °C nebo 41 až 99 °F. Teplotu lze nastavit v rozsahu 5 °C až 37 °C s tolerancí ± 1 °C.

2. Tlačítko vypínače

Po zapojení spotřebiče do sítě a zapnutí obou spínačů se na displeji zobrazí aktuální teplota místnosti a aktuální nastavení teploty. Vyčkejte cca 6 vteřin a poté můžete libovolně měnit jakékoliv hodnoty na displeji pomocí tlačítek viz níže.

3. Tlačítko přepínání teplotní stupnice °C/°F

Opakovaným stiskem tohoto tlačítka přepínáte zobrazení teploty mezi stupni Celsia a Fahrenheit.

4. Tlačítko provozního režimu

Opakovaným stiskem tlačítka přepínáte mezi výkonnostními režimy: 1000W > 1300W > 2300W > temperování (na displeji se zobrazí hvězdička) > 1000W > atd...

5. Tlačitko ventilátoru (Turbo)

Opakovaným stiskem tlačítka můžete zapnout nebo vypnout ventilátor. Když je režim ventilátoru aktivní, bude svítit kontrolka ventilátoru.

6. Tlačítko +

Stiskem tlačítka + nastavení teploty můžete zvýšit teplotu, maximální hodnota je 37 °C. (Pouze v režimech 1000W / 1300W / 2300W. V režimu temperování je teplota nastavena pevně na 5 °C a měnit nelze.)

7. Tlačítko -

Stiskem tlačítka – nastavení teploty můžete snížit teplotu, minimální hodnota je 5 °C (pouze v režimech 1000W / 1300W / 2300W).

CZ

8. Tlačítko časovače

Spotřebič je vybaven časovačem, který vám umožní nastavit požadovanou dobu ohřevu v rozsahu 1 až 24 hodin. Po uplynutí tohoto intervalu se spotřebič automaticky vypne. Stiskněte opakovaně tlačítko časovače ☑, dokud se neobjeví požadovaná doba chodu (např 1h 00m). Chcete-li časovač deaktivovat, stiskněte tlačítko časovače opakovaně tak, aby indikátor času z displeje zmizel.

Poznámka: Časovačem lze nastavit pouze celé hodiny, odpočet se zobrazuje v hodinách a minutách.

Provozní režimy a funkce spotřebiče

1. Režimy 1000W, 1300W, 2300W:

Výkon topení je nastaven na 1000 W, 1300 W nebo 2300 W. Na displeji se zobrazí příslušná ikona (1000W, 1300W nebo 2300W). Topení se zapne, když teplota prostředí poklesne o 2 °C pod nastavenou teplotu a vypne se, jakmile je dosaženo nastavené teploty prostředí.

2. Režim temperování

Po zvolení tohoto režimu se rozsvítí příslušný symbol hvězdičky. Při okolní teplotě 5 °C se zapne topné těleso s výkonem 1000W a rozsvítí se ikona „1000W“. Při okolní teplotě 4 °C bude zapnuto topné těleso s výkonem 1300W a bude svítit ikona „1300W“. Při teplotě 3 °C a nižší se zapnou obě topná tělesa (1000 a 1300 W) a na displeji se rozsvítí ikona „2300W“. Když teplota vzroste nad 6 °C, topná tělesa se vypnou, ikony výkonu zhasnou a zůstane svítit pouze ikona režimu temperování.

3. Ventilátor:

V režimech 1000W, 1300W a 2300W můžete zapnout nebo vypnout ventilátor. V ostatních režimech nelze ventilátor použít.

4. Zvuková signalizace:

Při každém stisku tlačítka se ozve potvrzující zvukový signál, potvrzující stisk tlačítka.

5. Teplotní senzor:

Topení je vybaveno tepelnou pojistkou. V případě, že dojde k přehřátí vypne řídící jednotka topná tělesa a na displeji okolní teploty se zobrazí symbol „- -“. Po obnovení normálního stavu se spotřebič vrátí do původního provozního režimu.

6. Vypnutí konvektoru:

Nejprve vypněte konvektor tlačítkem vypínače na displeji a hlavním 0/l vypínačem, poté vytáhněte kabel ze síťové zásuvky!

Jakoukoliv manipulaci s přístrojem lze provádět pouze tehdy, je-li vypnutý pomocí vypínačů a odpojený ze síťové zásuvky!

ČISTĚNÍ

• Pred čištěním vždy konvektor vypojte ze zásuvky a nechejte zcela vychladnout.
• Vnější povrch očistěte vlhkým hadříkem a přeleštěte suchou utěrkou. Nepoužívejte saponáty nebo brusné čisticí prostředky a zabraňte vniknutí vody do přístroje.
• Pokud nebudete spotřebič delší dobu používat, měl by být uložen na čistém a suchém místě chráněném před prachem. Optimální je uložit spotřebič do originálního obalu, aby se zabránilo vnikání prachu do přístroje.

TECHNICKÉ ÚDAJE

3 výkonové stupně 1000/1300/2300 W

Jmenovité napětí: 220–240 V\~ 50/60 Hz

Příkon: 2300 W

Dálkový ovladač: 1× Lithiová baterie 3 V CR2032 (součástí balení)

Hlučnost: ≤ 35 dB

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přirodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

08/05

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu. Změna textu a technických parametrů vyhrazena.

BEZPEČNOSTNÉ POKYNY

Pred použitím je potrebné ku konvektoru pripevnit podstavce.

Vloženie batérie do dialkového ovládača:

Po zapojení do siete zapnite ohrievanie najprv hlavným vypínačom 0/1 a potom tlačidlom vypínača na ovládacom paneli alebo dialkovom ovládači.

2. Tlačidlo vypínača

4. Tlačidlo prevádzkového režimu

5. Tlačidlo ventilátora (Turbo)

8. Tlačidlo časovača

Najprv vypnite konvektor tlačidlom vypínača na displeji a hlavným 0/l vypínačom, potom vytiahnite kábel zo sietovej zásuvky!

3 výkonové stupne 1 000/1 300/2 300 W

Menovité napätie: 220 – 240 V\~ 50/60 Hz

Príkon: 2300 W

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

Návod na obsluhu je k dispozícii na webových stránkach www.ecg-electro.eu.

Zmena textu a technických parametrov vyhradená.
