TK 2040 DR - Pliit ECG - Tasuta kasutusjuhend

Toote tüüp	Konvektorkütteseade
Bränd	ECG
Mudel	TK 2040 DR
Võimsustasemed	3 (1000W, 1300W, 2300W)
Nimipinge	220-240 V~ 50/60 Hz
Maksimaalne võimsus	2300 W
Müratase	≤ 35 dB
Temperatuurivahemik	5 °C kuni 37 °C (41 °F kuni 99 °F)
Taimer	1 kuni 24 tundi
Režiimid	1000W, 1300W, 2300W, Karastamine (5°C)
Ventilaatori (Turbo) funktsioon	Jah, saab sisse/välja lülitada kütterežiimides
Pult	Jah, CR2032 akuga (kaasas)
Ekraan	Digitaalne, kuvab ümbritsevat ja seatud temperatuuri
Ülekuumenemiskaitse	Termokaitse, kuvab "- -" ülekuumenemise korral
Ohutuskaugus	Vähemalt 90 cm esemetest
Paigaldus	Vabalt seisev tasasel pinnal, tuleb kasutada kaasasolevat alust
Puhastamine	Pühkige niiske lapiga, ärge kasutage abrasiivseid aineid
Remonditavus	Ainult professionaalne teenindus, ärge avage
Pakendi sisu	Konvektor, alus (2 tk), kinnituspoldid, käsiraamat
Sobib	Hästi isoleeritud ruumidesse või ajutiseks kasutamiseks

Korduma kippuvad küsimused - TK 2040 DR ECG

Kuidas seada soovitud temperatuur?

Vajutage nuppe + või -, et reguleerida seatud temperatuuri vahemikus 5 °C kuni 37 °C (või 41-99 °F). Praegune ümbritsev temperatuur kuvatakse vasakul.

Kuidas kasutada taimerit?

Vajutage taimeri nuppu korduvalt, kuni soovitud aeg (1-24 tundi) ilmub. Loendus algab kohe. Tühistamiseks vajutage taimeri nuppu, kuni aeg kaob.

Mida teevad erinevad võimsusrežiimid?

Vajutage režiimi nuppu, et liikuda läbi 1000W, 1300W, 2300W ja karastamisrežiimi (tähe ikoon). Kütterežiimides hoiab kütteseade seatud temperatuuri. Karastamisrežiim hoiab ruumi temperatuuril 5 °C, et vältida külmumist.

Kuidas sisse lülitada ventilaatori (Turbo) funktsioon?

Vajutage ventilaatori nuppu, et ventilaator sisse või välja lülitada. Ventilaatorit saab kasutada ainult 1000W, 1300W ja 2300W režiimis.

Miks kuvab ekraan '- -'?

See viitab ülekuumenemisele. Kütteseade on automaatselt välja lülitunud. Ühendage seade vooluvõrgust lahti, laske sellel jahtuda ja veenduge, et see pole kaetud või blokeeritud. Kui normaaltingimused taastuvad, ekraan taastub.

Kuidas puhastada konvektorit?

Ühendage vooluvõrgust ja laske täielikult jahtuda. Pühkige välispinda niiske lapiga ja kuivatage põhjalikult. Ärge kasutage tugevaid pesuvahendeid ega laske vett seadmesse sattuda.

Kas ma saan konvektorit kasutada vannitoas?

Ei. Ärge kasutage vee, vannide, duššide või basseinide läheduses. Hoidke niiskusest eemal, et vältida elektrilööki.

Mida peaksin tegema, kui toitejuhe on kahjustatud?

Ärge kasutage seadet. Kõik remonditööd, sealhulgas juhtme vahetamine, peab läbi viima professionaalne teeninduskeskus, et vältida ohte.

Kas konvektorit on ohutu jätta järelevalveta?

Lühikeseks ajaks jah, kuid veenduge alati, et kütteseade on tasasel, mittesüttival pinnal, eemal kardinatest ja muudest esemetest ning et juhe pole kahjustatud. Ärge kunagi katke kütteseadet.

Kuidas vahetada puldi akut?

Eemaldage tagaküljel oleva akuosa kate. Sisestage CR2032 aku õige polaarsusega (kaasas). Pange kate tagasi. Kasutatud akud tuleb nõuetekohaselt utiliseerida.

KASUTUSJUHEND TK 2040 DR ECG

See toode on sobiv kasutamiseks ainult hästiisoleeritud ruumides või ajutiseks kasutamiseks.

LT

KONVEKCINIS ŠILDYTUVAS

INSTRUKCIJŲ VADOVAS

1. 0/I põhilüliti
2. Ōhu väljundava Turbo-režiimis
3. Kuvar ja juhtpaneel
4. Kuuma õhu ava
5. Käepidemed
6. Kaugjuhtimispuldi hoiukarp + kontroller
7. Alused
8. Ōhu sissevõtuava

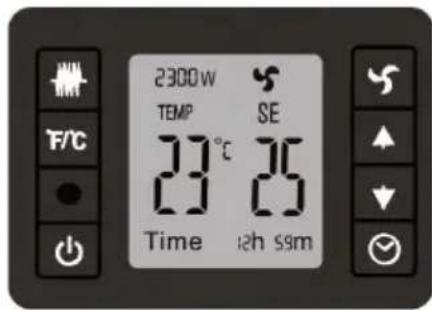

JUHTPANEELI/ KAUGJUHTIMISPULDI KIRJELDUS

1. Kuvar
2. Lülitusnupp
3. Kaugjuhtimise andur
4. Temperatuuriskaala muutmise nupp
5. Töörežiimi (toide) lülitusnupp
6. Ventilaatori nupp - TURBO funktsioon
7. • nupp
8. • nupp
9. Aegrelee nupp

LT

KONVEKTORIAUS APRAŠYMAS

Tutvuge põhjalikult ning säilitage edaspidiseks kasutamiseks.

Hoiatus: Juhendis sisalduvad ohutusabinõud ja juhised ei hõlma kõiki võimalikke tingimusi ja olukordasid. Kasutaja peab teadvustama, et terve mõistus, tähelepanu ja ettevaatus on tegurid, mida ei saa toodetesse integreerida. Seetõttu peab kasutaja seadmega töötamisel nende teguritega arvestama. Me ei vastutata transportimisel, mittenõuetekohasest kasutamisest, toitepinge kõikumisest või seadme mistahes osade vahetamisest või muutmisest põhjustatud kahjude eest.

Tulekahju või elektrilöögi riski eest kaitseks tuleb elektriseadmete kasutamisel rakendada põhilisi ettevaatusabinõusid, sealhulgas alljärgnevaid:

1. Veenduge, et toitevõrgu pinge vastab seadme andmesildil näidatud pingega ning, et pistikupesa on nõuetekohaselt maandatud. Pistikupesa tuleb paigaldada vastavalt kehtivatele elektrieeskirjadele.
2. Ärge kasutage soojapuhurit ilma nõuetekohaselt paigaldatud aluseta.
3. Ärge kasutage vigastatud toitejuhtmega seadet. Köik remondid, sealhulgas toitejuhtme asendused, teostatakse vastavas teeninduskeskuses! Ärge eemaldage seadme kaitsekatteid, see vöib pöhjustada elektrilööki!
4. Võimaliku elektrilöögi vältimiseks kaitske seadet otsese kokkupuute eest vee ja muude vedelikega.
5. Ärge kasutage elektriradiaatorit öues ega märjas keskkonnas ning ärge puudutage toitejuhet või seadet märgade kätega. Elektrilöögi oht.
6. Erilist tähelepanu pöörake elektriradiaatori kasutamisel laste läheduses!
7. Veenduge, et elektriradiaator on paigaldatud tasasele pinnale.
8. Ärge kasutage elektriradiaatorit tuleohtlike esemete läheduses või nende all, näiteks kardinate läheduses. Pindade temperatuurid

töötava elektriradiaatori läheduses (0,9 m) vöivad olla tavapärasest körgemad. Paigaldage elektriradiaator nii, et tagada piisav öhuringlus.

1. Ärge paigutage elektriradiaatorit körgete harjastega vaibale.
2. Ärge paigutage elektriradiaatorit vörgupistiku ette vöi otse selle alla.
3. Ärge katke elektriradiaatorit! Katmine vöib pöhjustada ülekuumenemise vöi süttimise.
4. Ärge ühendage elektriradiaatorit toitevõrguga aegreleega või kaugjuhtimisega toitekontuuri kaudu; kaetud või mittenõuetekohaselt paigutatud elektriradiaator võib põhjustada tulekahju.
5. Ärge kasutage elektriradiaatorit vanni, duši või basseini vahetus läheduses ning ärge kasutage seda kohtades, kust elektriradiaator võib kukkuda vanni või muudesse veemahutitesse!
6. Kui seadmest hakkab levima ebatavalist löhna või suitsu, eemaldage seade kohe elektrivõrgust ning seda teeninduskeskuses kontrollida.
7. Seadmetoitevõrgustlahtiühendamiselärgetõmmaketoitejuhtmest. Lülitage kõigepealt välja elektriradiaatori pealüliti!
8. Elektriradiaatori teisaldamisel ühendage seade alati toitevõrgust lahti.
9. Ärge jätke toitevõrku ühendatud elektriradiaatorit järelevalveta. Enne mistahes hoolduse teostamist ühendage toitejuhe vooluvõrgust lahti. Seadme toitevõrgust lahtiühendamisel ärge tömmake toitejuhtmest. Toitevõrgust lahtiühendamisel tömmake pistikust.
10. Ärge laske toitejuhtmel kokku puutuda kuumade pindadega ning ärge jätke seda teravatele servadele.
11. Ärge kasutage elektriradiaatorit kohtades, kus hoitakse tuleohtlikke materjale (värvid, bensiin, lahustid jne.) või kohtades, kuhu võivad sattuda tuleohtlikud aurud.

12. Ärge pange sörmi ega muid esemeid soojapuhuri avadesse.

13. Kasutage soojapuhurit ainult vastavalt selle kasutusjuhendi juhistele. Valmistaja ei vastuta mittenõuetekohasest kasutamisest põhjustatud kahjustuste eest.

14. Seadet võivad kasutada 8 aastased ja vanemad lapsed, puudulike füüsiliste või vaimsete võimetega või ebapiisavate teadmistega või kogemustega isikud tingimusel, et nad on järelevalve all ning neile on selgitatud seadme ohutut kasutamist ning nad on teadlikud potentsiaalsetest riskidest. Ärge lubage lastel seadmega mängida. Lapsed võivad seadet puhastada ja hooldada ainult täiskasvanute järelevalve all. Hoidke alla 8 aastased lapsed seadmest ja selle toitejuhtmest eemal.

– Alla 3 aastased lapsed ei tohi olla seadme läheduses isegi siis, kui nad on järelevalve all.
- 3 kuni 8 aastastel lastel on lubatud seadet sisse ja välja lülitada ainult siis, kui see on nõuetekohaselt paigaldatud ja ühendatud ning neile on selgitatud seadme ohutu kasutamise viisidest ja nad on teadlikud potentsiaalsetest ohtudest. 3 kuni 8 aastastel lastel ei ole lubatud seadet ühendada, reguleerida, puhastada või hooldada.

HOIATUS: Töötamise ajal võivad seadme mõned osad muutuda väga kuumaks ja võivad põhjustada põletusi. Erilist tähelepanu peab pöörama laste või vähenenud füüsiliste või vaimsete võimetega inimeste juuresolekul.

Do not immerse in water! – Ärge sukeldage vette!

ÄRGE KATKE!

Pealispind on kuum!

HOIATUS: Ülekuumenemise ärahoidmiseks vältige elektriradiaatori katmist. Elektriradiaatorit ei tohi paigutada otse pistikupesa alla. Tähistatud pinnad muutuvad kasutamise ajal kuumaks

PAIGALDUSNÕUDED

• Asetage elektriradiaator tasasele pinnale, kus on piisavalt ruumi väljalaskeavade nõuetekohaseks toimimiseks.
• Vahemaa seadme ja ümbritsevate esemete vahel peab olema vähemalt 90 cm.

ELEKTRIRADIAATORI KOKKUPANEK

Elektrilöögi ärahoidmiseks ühendage seade enne mistahes toimingute teostamist toitevörgust lahti.

Veenduge, et pakendis on olemas köik vajalikud osad soojapuhuri kokkupanekuks. Vastasel juhul võtke ühendust oma kaupmehega. Pakendi sisu:

• Radiaator, 1 tk
• Alus, 2 tükki
• Neli lühikest kinnituspolti või tugipuksi 4 tk
• Kasutusjuhend 1 tk

Enne kasutamist tulen seina kinnitushaagid kinnitada elektriradiaatorile või tugedele, kui elektriradiaatorit kasutatakse vabalt seisvana.

1. Pöörake elektriradiaator ümber.
2. Kinnitage mölemad toed (või seina paigalduskronsteinid) elektriradiaatori alumisele osale nii, et tugede (kronsteinid) on kohakuti elektriradiaatori korpuses olevate kinnitusavadega.

Märkus: Seina kinnitushaagid sobituvad elektriradiaatori taga asuvatesse avadesse.

1. Kinnitage kaasasolevate kruvidega.

2. Pärast kokkupanekut pöörake elektriradiaator tagasi oma normaalsesse tööasendisse ja alustage selle kasutamist või kinnitage see seinale, eelistatult akna alla.

HOIATUS: Ärge kasutage elektriradiaatorit ilma paigaldatud tugedeta.

KASUTAJA JUHISED

Patarei sisestamine kaugjuhtimispulti:

1. Eemaldage kaugjuhtimispuldi tagaosast patareiruumi kate.
2. Sisestage katte hoidikusse CR 2032 patarei (kuulub tarnekomplekti), järgige polaarsust.
3. Sulgege kaugjuhtimispuldi tagaosas patareiruumi kate.

Märkus: Seadme esmakordsel kasutamisel või sisselülitamisel pärast pikemaajalist mittekasutamist, võib sellest eralduda löhna või suitsu. See on normaalne ning kaob mõne aja pärast.

Pärast pistiku ühendamist toitevõrguga, lülitage küte sisse köigepealt põhilüliti 0/I abil ning seejärel juhtpaneeli või kaugjuhtimispuldi lülitiga.

Seadistusi või temperatuuri ei saa muuta ilma mõlemat lülitit sisse lülitamata.

Kuvar ja juhtimine

1. Kuvar

Esmakordsel sisselülitamisel (või pärast toitevõrgust pikemaajalist lahtiühendamist) kuvatakse kuvarile 6-ks sekundiks köik segmendid ja sümbolid ja seejärel liigub kuvar tavalisse režiimi. Väliskeskkonna temperatuur kuvatakses vahemikus 0 kuni 36 °C, seadistustemperatuur on vahemikus 5 kuni 37 °C või 41 kuni 99 °F. Temperatuuri saab seadistada vahemikus 5 °C kuni 37 °C, täpsusega ± 1 °C.

2. Lülitusnupp

Kui ühendate seade toitevõrguga ja lülitate sisse mölemad lülitid, siis kuvatakse kuvarile ruumi jooksev temperatuur ja jooksev seadistatud temperatuur. Oodake umbes 6 sekundit ning seejärel saate kuvaril nuppude abil vabalt muuta mistahes väärtusi, vaadake allpool.

Selle nupu korduv vajutamine lülitab vaheldumisi sisse Celsiuse ja Fahrenheiti skaala.

4. Töörežiimi nupp

Võimsusrežiimide vahel lülitamiseks vajutage korduvalt seda nuppu: 1000W > 1300W > 2300W > häälestamine (kuvarile kuvatakse täht) > 1000W > jne...

5. Ventilaatori nupp (Turbo)

Ventilaatori sisse või välja lülitamiseks vajutage seda nuppu korduvalt. Kui ventilaatori režiim on aktiveeritud, siis on ventilaatori näidik süttinud.

6. + nupp

Temperatuuri suurendamiseks vajutage + nuppu, maksimaalne väärtus on 37 °C. (ainult 1000W / 1300W / 2300W režiimid. Häälestusrežiimis seadistatakse temperatuur kindlat 5 °C peale ja seda ei saa muuta)

7. - nupp

Temperatuuri alandamiseks vajutage - nuppu, minimaalne väärtus on 5 °C (ainult 1000W / 1300W / 2300W režiimides).

8. Taimeri nupp

Seade on varustatud taimeriga, mis võimaldab seadistada soovitud kütteaja vahemikus 1 kuni 24 tundi. Pärast selle ajavahemiku möödumist, lülitub seade automaatselt välja. Vajutage taimeri nuppu korduvalt, kuni ilmub vajalik ajaperiood (nt 1h00 min). Kui soovite taimeri deaktiveerida, siis vajutage taimeri nuppu korduvalt, kuni ajanäidiku kuvarilt kadumiseni.

Märkus: Taimeriga saate seadistada ainult täistunnid, tagasiloenduse ajal kuvatakses tunnid ja minutid.

Seade töörežiimid ja funktsioonid

1. 1000W, 1300W, 2300W režiimid:

Elektriradiaatori võimsust saab seadistada 1000 W, 1300 W või 2300 W võimsusele. Kuvarile kuvatakses vastav ikoon (1000W, 1300W või 2300W). Küte lülitub sisse, kui väliskeskkonna temperatuur langeb 2 °C alla seadistatud temperatuuri ja lülitub välja pärast väliskeskkonna temperatuuri saavutamist.

2. Häälestussrežiim

Kui valite selle režiimi, siis süttib tähe sümbol. Kui väliskeskkonna temperatuur on 5°C, siis lülitub küte sisse 1000 W võimsusega ja süttib "1000W" ikoon. Kui väliskeskkonna temperatuur on 4 °C, siis lülitub küte sisse 1300W võimsusega ja süttib "1300W" ikoon. Kui väliskeskkonna temperatuur on 3°C või vähem, siis lülituvad sisse mõlemad kütteelemendid (1000 ja 1300 W) ja kuvaril süttib "2300W" ikoon. Kui temperatuur tõuseb üle 6 °C, siis lülituvad kütteelemendid välja, võimsuse ikoon kustub ja häälestusrežiimi ikoon jääb põlema.

3. Ventilaator:

Ventilaatori saab sisse/välja lülitada 1000W, 1300W ja 2300W režiimides. Teistes režiimides ei saa ventilaatorit kasutada.

4. Helisignaalid:

Nupu igakordsel vajutamisel kuulete nupule vajutamise kinnituseks helisignaali.

5. Temperatuuriandur:

Kütteradiaator on varustatud termilise kaitsmega. Ülekuumenemise korral lülitab kontrollsüsteem kütteelemendi välja ja väliskeskkonna kuvarile kuvatakse "--" sümbol. Pärast normaalse temperatuuri taastumist, naaseb seade oma esialgsesse töörežiimi.

6. Elektriradiaatori välja lülitamine:

Kõigepealt lülitage elektriradiaator välja kuvaril asuva nupu abil ja pealüliti 0/1 abil, seejärel ühendage lahti toitejuhe.

Seadme mistahes käsitsemist on lubatud teostada ainult siis, kui selle lülitid on välja lülitatud ja toitejuhe on toitevörgust lahti ühendatud.

PUHASTAMINE

• Enne puhastamist ühendage soojapuhur toitevörgust lahti ning laske sellel täielikult maha jahtuda.
• Puhastage välispinda niiske lapiga ja kuivatage käterätikuga kuivaks. Ärge kasutage pesuvahendeid või abrasiivseid puhastusaineid ning vältige seadmesse vee sattumist.
• Kui te ei kavatse seadet pikema aja jooksul kasutada, siis paigutage see puhtasse, kuiva ja tolmu eest kaitstud asukohta. Seadet on köige parem hoida originaalpakendis ja tolmu eest kaitstuna.

TEHNILISED ANDMED

3 võimsustaset 1000W / 1300 W / 2300 W

Nimipinge: 220–240 V\~ 50/60 Hz

Toide: 2300 W

Kaugjuhtimispult: 1 liitiumpatarei, 3V, CR2032 (lisatud)

Müratase: ≤ 35 dB

KASUTAMINE JA KASUTUSEST KÖRVALDAMINE

Pakkepaber ja lainepapp – viige jäätmejaama. Pakkekiled, PE kotid, plastist osad – visake plasti utiliseerimiskonteineritesse.

TOOTE KASUTUSEST KÖRVALDAMINE TÖÖEA LÖPUS

Elektri- ja elektroonikaseadmete kasutusest körvaldamine (kehtib EL-i liikmesriikides ja teistes Euroopa riikides, kus rakendatakse ringlussevötusüsteemi)

Näidatud sümbol tootel või pakendil tähendab, et toodet ei tohiks käidelda nagu olmejäätmeid. Viige toode elektri-ja elektroonikaseadmetele ettenähtud ringlussevõtupunkti. Vältige võimalikke negatiivseid mõjusid inimese tervisele ja keskkonnale, tagades oma tootele nõuetekohase ringlussevõtu.

Ringlussevõtt aitab säilitada loodusvarasid. Lisateavet selle toote ringlussevõtu kohta saate oma kohalikust omavalitsusest, olmejäätmete käitlemise ettevõttest või poest, kust te toote ostsite.

See toode vastab Euroopa Liidu elektromagnetilise ühilduvuse ja elektriohutuse direktiivi nõuetele.

08/05

Kasutusjuhend on kättesaadav veebisaidil www.ecg-electro.eu

Teksti ja tehniliste parameetrite muutmise õigused on reserveeritud.
