HASZNÁLATI ÚTMUTATÓ PDSLK 12 B2 PARKSIDE

Eredeti használati utasítás fordítása

IAN 470785_2407

DE FR NL BE

PL CZ SK

HU Használati útmutató Oldal 259

A

1 2

3 6 4 5 5 4

1 1 3 4 5

A felhasznált piktogramok/ szimbólumok listája .... Oldal 261

Bevezető .... Oldal 263

Rendeltetésszerű használat .... Oldal 264

A csomagolás tartalma.... Oldal 264

Alkatrészlista.... Oldal 264

Műszaki adatok.... Oldal 265

Általános biztonsági utasítások ..... Oldal 267 Üzembe helyezés..... Oldal 270

A termék kicsomagolása és áttisztítása ..... Oldal 270

Kezelés.... Oldal 271

Az akkumulátor feltöltése .... Oldal 271

A töltőkészülék falra szerelése (opcionális). . . . Oldal 275

Tisztítás és karbantartás .... Oldal 276

Tisztítás.... Oldal 276

Karbantartás.... Oldal 277

Mentesítés .... Oldal 277

Garancia.... Oldal 279

Garanciális ügyek lebonyolítása .... Oldal 281

Szerviz .... Oldal 283

260 HU

A felhasznált piktogramok/szimbólumok listája
	Olvassa el a használati útmutatót.
	VESZÉLY! – Magas fokú kockázatot jelentő veszélyt jelez, amely, ha nem kerüljük el, halálhoz vagy súlyos sérüléshez vezet (pl. fulladásveszély)
	FIGYELMEZTETÉS! – Közepes kockázati szintet jelentő veszélyt jelez, amely, ha nem kerüljük el, halálhoz vagy súlyos sérüléshez vezethet (pl. áramütés veszélye)
	VIGYÁZAT! – Alacsony kockázati szintet jelentő veszélyt jelez, amely, ha nem kerüljük el, kisebb vagy közepes mértékű sérülést okozhat (pl. leforrázás veszélye)
	FIGYELEM! – Figyelmeztet a lehetséges anyagi károkra (pl. rövidzárlat veszélye)
	Egyenáram/-feszültség
	Váltóáram/-feszültség
	II. védelmi osztály (kettős szigetelés)
	Biztonság
	A terméket csak száraz helyiségekben, beltéren használja.
	Biztonsági utasításokKezelési utasítások
	A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak.

12 V / 2 X 4,5 A KÉTHELYES TÖLTŐKÉSZÜLÉK

- Bevezető

Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára

való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.

Rendeltetésszerű használat

A termék kizárólag az X 12 V TEAM sorozat akkumulátorainak feltöltésére használható.

A termék üzleti használatra nem alkalmas. A termék minden más használati módja vagy módosítása nem rendeltetésszerűnek minősül és jelentős baleseti kockázattal jár. A gyártó nem vállal felelősséget a nem rendeltetésszerű használatból eredő károkét.

A csomagolás tartalma

1× 12 V / 2 x 4,5 A Kéthelyes töltőkészülék

1× Használati útmutató

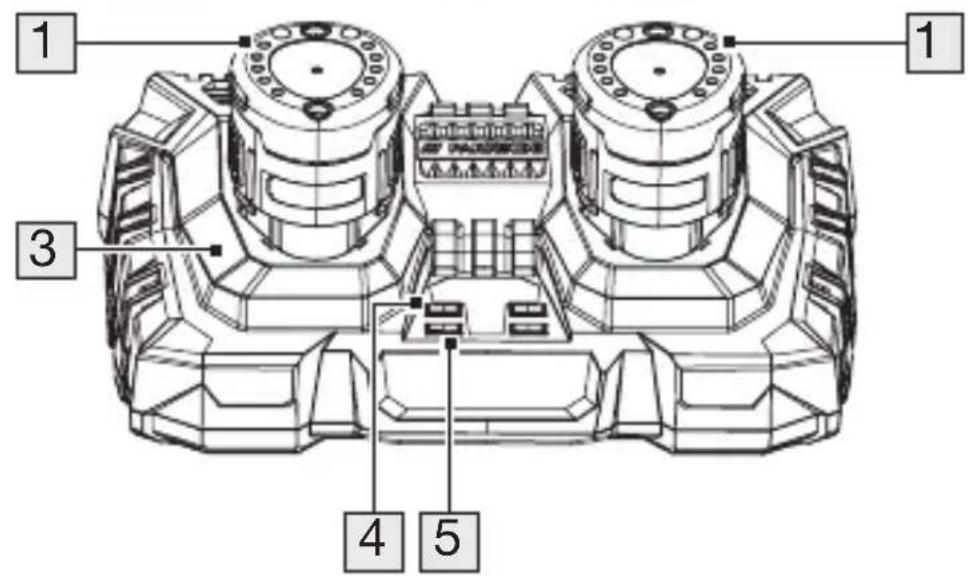

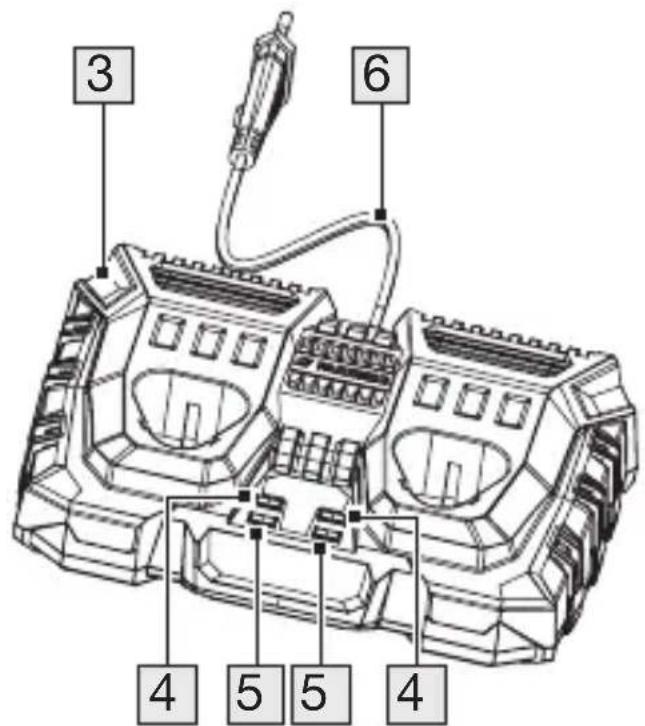

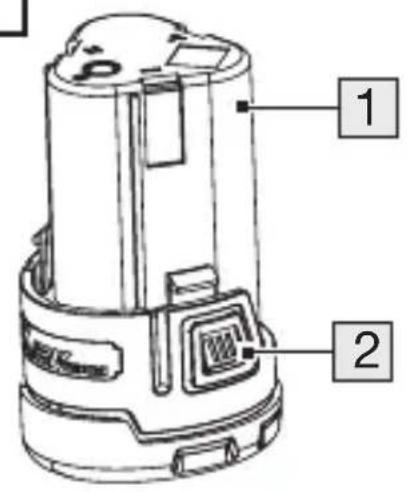

Alkatrészlista

Elolvasás előtt hajtogassa ki az ábrákat tartalmazó oldalt és ismerkedjen meg a termék funkcióival.

1 Akkumulátor*
2 Kioldógomb
3 Töltőkészülék
4 Töltési jelzőfény – Piros
5 Töltési jelzőfény – Zöld
6 Elektromos vezeték csatlakozóval

* A csomagolás akkumulátort nem tartalmaz.

Műszaki adatok

12 V / 2 x 4,5 A Kéthelyes töltőkészülék: PDSLG 12 B2
Bemenet:
Névleges feszültség: 220–240 V~
Névleges frekvencia: 50–60 Hz
Névleges bemenő teljesítmény: 150 W
Kimenet:
Névleges feszültség: 12 V	---
Névleges áramerősség: 4,5 A
Biztosíték: T3,15A	T3,15A
Védelmi osztály:	II/☐(kettős szigetelés)

Ajánlott környezeti hőmérséklet:

Működés közben: +4 és +50 °C	között
Tárolás alatt: 0 és +45 °C között

Töltési idő:

A töltőkészülékkel az alábbi akkumulátorok tölthetők:

PAPK 12 A4

PAPK 12 C1

PAPK 12 B4

PAPK 12 D1

Töltési idő PDSLG 12 B2
PAPK 12 A4 60 min
PAPK 12 C1 60 min
PAPK 12 B4 60 min
PAPK 12 D1 80 min

Ügyfeleink kompatibilis csereakkumulátorokat és töltőkészülékeket a LIDL webshopjában (www.lidl.de) szerezhetnek.

Általános biztonsági utasítások

A terméket akkor használhatják 8 éves és afölötti gyermekek, valamint csökkent testi, érzékszervi és szellemi képességű személyek, illetve olyanok, akik nem rendelkeznek a kellő tudással vagy tapasztalattal, ha számukra felügyeletet biztosítanak, a termék biztonságos használatával kapcsolatban megfelelő utasításokat kaptak és megértik az azzal járó veszélyeket.

267HU

Gyermekek nem játszhatnak a készülékkel.

A tisztítást és karbantartást nem végezhetik gyermekek felügyelet nélkül.

Az akkumulátortöltő készülék helyes kezelése

A gyermekeket tartsa felügyelet alatt, hogy ne játszhassanak a készülékkel.
■ Minden használat előtt ellenőrizze a töltőkészüléket, a vezetéket és a csatlakozót, azok javítási munkáit bizza képzett szakemberre, és csak eredeti cserealkatrészeket használjon. Ha a töltőkészülék meghibásodott, ne használja, és ne próbálja saját kezűleg felnyitni. Így gondoskodhat a készülék biztonságos működésének megőrzéséről.

Ügyeljen arra, hogy a hálózat feszültsége megfeleljen a töltőkészülék adattábláján feltüntetett értékeknek. Áramütés veszélye áll fenn.

A töltőkészüléket tartsa tisztán, és óvja a nedvességtől és az esőtől. Ne használja a

töltőkészüléket a szabadban. A szennyeződések vagy a bejutó víz növelik az áramütés kockázatát.

A töltőkészüléket kizárólag a hozzá tartozó eredeti akkumulátorral együtt szabad használni. Más akkumulátorok töltése sérülésekhez és tűzveszélyhez vezethet.

Kerülje a töltőkészülék mechanikai károsodását. Azok belső rövidzárlatokhoz vezethetnek.

A töltőkészüléket tilos gyúlékony felületeken (pl. papír, textíliák) vagy azok közvetlen közelében üzemeltetni. A töltés során keletkező hő tűzveszélyt okozhat.

Ha a készülék elektromos vezetéke megsérül, a kockázatok elkerülése érdekében azt a gyártónak, az ügyfélszolgálatának, vagy egy annak megfelelő képzettségű szakembernek kell kicserélnie.

Készüléke akkumulátora csak részlegesen feltöltött állapotban kerül kiszállításra, ezért az első használat előtt megfelelően fel kell tölteni. Dugja rá az akkumulátort az aljzatra, majd csatlakoztassa a töltőkészüléket az áramellátáshoz.

Ha az akkumulátor teljesen feltöltődött, húzza ki az elektromos csatlakozót, és válassza le az akkumulátort a töltőkészülékről.
A töltőkészülékkel ne töltsön nem újratölthető elemeket.
- Ne használjon olyan tartozékokat, melyeket nem a gyártó javasol. Az áramütéshez és tűzesethez vezethet.

Üzembe helyezés

A termék kicsomagolása és áttisztítása

1. Vegye ki a terméket a csomagolásból, és szabaduljon meg az összes csomagolóanyagtól és védőfóliától.
2. Ellenőrizze, hogy minden alkatrész megvan-e, és hogy a csomagolás minden alkatrészt tartalmaz-e (lásd „A csomagolás tartalma” c. részt).

3. Ellenőrizze, hogy a termék és minden alkatrész jó állapotban van-e. Ha sérülést vagy hibát talál, ne használja a terméket, hanem járjon el a „Garancia” c. fejezetben leírtak szerint.

4. Az első használat előtt tisztítsa meg a termék összes alkatrészét a „Tisztítás és karbantartás” c. részben leírtak szerint.

Kezelés

Az akkumulátor feltöltése

FIGYELMEZTETÉS!

Az akkumulátort 1 csak száraz helyiségekben töltse. Mielött az akkumulátort a töltőkészülékbe 3 helyezné, az akkumulátor felületének tisztának és száraznak kell lennie. Áramütés okozta sérülések veszélye áll fenn.

VIGYÁZAT!

■ Ne tegye ki az akkumulátort 1 szélsőséges körülményeknek, pl. melegnek vagy ütéseknek. A szivárgó elektrolitoldat sérülésveszélyt okozhat! Szembe vagy bőrre kerülés esetén az érintett területeket mossa le vízzel vagy semlegesítő lemosóval, majd forduljon orvoshoz.

MEGJEGYZÉSEK

Az akkumulátor 1 teljes kapacitását többszöri töltés után éri el.

Az első használat előtt töltse fel az akkumulátort.

Az akkumulátor töltéséhez kizárólag a X 12 V TEAM sorozat töltőkészülékeit használja.

Ha a feltöltés ellenére az akkumulátor üzemideje jelentősen csökken, akkor az akkumulátor elhasználódott és azt ki kell cserélni. Csak az X 12 V TEAM sorozat csereakkumulátorait használja.

Töltés előtt várja meg, míg az akkumulátor lehül.

Az akkumulátort bármikor töltheti, az élettartama ettől nem fog csökkenni.

A töltés megszakítása nem tesz kárt az akkumulátorban.

MEGJEGYZÉSEK

A bal oldali töltési jelzőfények (zöld 5 és piros 4) a bal oldali töltőnyíláshoz tartoznak. A jobb oldali töltési jelzőfények (zöld 5 és piros 4) a jobb oldali töltőnyíláshoz tartoznak.

☐ Töltse fel az akkumulátort 1 a használata előtt, ha annak a töltési szintje közepes vagy alacsony.
A töltési jelzőfények (zöld 5 és piros 4) jelzik a töltőkészülék 3 és az akkumulátor állapotát:

LED Állapot
A zöld színű LEDvilágít behelyezettakkumulátor nélkül	A töltőkészülék üzemkész
A zöld színű LED világít Akkumulátor teljesenfeltöltődött
A piros színű LED világít	Az akkumulátorcsomag töltődik
A piros és a zöld LED villog	Hiba

1. Vegye ki az akkumulátort 1 az akkus szerszámból.
2. Helyezze be az akkumulátort a töltőkészülékbe 3.
3. Dugja be az elektromos csatlakozót 6 egy konnektorba.
4. Amikor az akkumulátor teljesen feltöltődött: Vegye ki az akkumulátort a töltőkészülékból. Húzza ki az elektromos csatlakozót a konnektorból.

A töltőkészülék falra szerelése (opcionális)

⚠️ FIGYELMEZTETÉS!

A fúrás során ügyeljen arra, ne tegyen kárt a közművezetékekben. Ezek megtalálásához használjon megfelelő keresőeszközöket, vagy nézze át a beépítési tervet. Elektromos vezetékekkel való érintkezés áramütéshez és tűzesethez, gázvezetékkel való érintkezés pedig robbanáshoz vezethet. Vízvezetékek károsítása anyagi károkhoz és áramütéshez vezethet.

MEGJEGYZÉS

A töltőkészüléket 3 falra is szerelheti.

1. Illesszen be 2 csavart a fal kívánt helyére egymástól 54 mm távolságban a tiplik segítségével. Az csavarfej átmérőjének 7 és 9 mm között kell lennie. A csavarfejek kb. 10 mm-re álljanak ki falból.
2. Helyezze rá a töltőkészülék 3 fali tartójának nyílásait a két csavarra. Húzza a töltőkészüléket lefelé ütközésig.

Tisztítás és karbantartás

Tisztítás

MEGJEGYZÉS

A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító vagy fertőtlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.
- Ügyeljen arra, hogy ne jussanak folyadékok a termék belsejébe.
A terméket mindig tartsa tisztán, szárazon, olajtól és kenőanyagoktól mentesen. Minden használat után és tárolás előtt távolítsa el a port.
A rendszeres és szakszerű tisztítással biztosíthatja a termék biztonságos használatát, valamint azzal az élettartamát is meghosszabbítja.

☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyekhez használjon egy puha ecsetet.

Karbantartás
A termék nem igényel karbantartást.
- Mentesítés

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.

A hulladék elkülönítéséhez vegye figyelembe a

csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok/20–22: papír és karton/80–98: kötőanyagok.

Termék:

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik.

A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.

A Triman-logó csak Franciaországra vonatkozik.

A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.

278 HU

A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normal kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra, tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

Garanciális ügyek lebonyolítása

Megkeresése gyors feldolgozásához kérjük, kövesse az alábbi utasításokat:

Megkeresés esetén kérjük, mindig készítse elő a pénztárblokkot és a termékszámot (IAN 470785_2407) a vásárlás igazolására.

A termékszámot kérjük, olvassa le a típustábláról, a terméken elhelyezett gravírozásból, az útmutató címlapjáról (alul a bal oldalon), vagy a termék hátsó vagy alsó oldalán található matricáról.

Működési hiba vagy egyéb hiányosság fellépése esetén először vegye fel a kapcsolatot a következőkben felsorolt szervizek valamelyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket a pénztárblokk és a hiba leírásának és keletkezési idejének megjelölésével, díjmentesen küldheti el az Ön számára kijelölt szerviz címére.

PDF ONLINE parkside-diy.com

A parkside-diy.com oldalon ezt és számos további kézikönyvet tud megtekinteni és letölteni. Ezzel a QR-kóddal közvetlenül a parkside-diy.com oldalra jut. Válassza ki az országot, és a keresőfelületen keresse meg a használati útmutatókat. A termékszám (IAN) 470785_2407 beírásával juthat el az Ön termékének használati útmutatójához.

282 HU

Szerviz

Szerviz Magyarország

Tel.: [phone]

E-mail: [e-mail]

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model No.: HG12838

Version: 01/2025

PDF ONLINE parkside-diy.com

IAN 470785_2407
