HASZNÁLATI ÚTMUTATÓ HT-HPW-180 Hillvert

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméter leírása Paraméter értéke
Precíziós mérleg	Magasnyomású mosó
Modell	HT-HPW-180	HT-HPW-180A
Motor típusa	OHV 4 ütemű 1 hengeres léghűtéses, visszatolós indítómotorral
Kiszorítás [cm3]	212
Névleges teljesítmény [kW/lóerő]/percenkénti fordulatszám	4,5 / 7 / 3600
Üzemanyagtípus	Ólommentes benzin 95+ oktánszámú (RON)
Üzemanyagtartály úrtartalma [L]	3,5
Motorolaj típusa	Ásványi vagy félszintetikus SAE 10-15W30-40 * kb. 0,6 l 4 ütemű motoroknál
	* a 10W30 általában elegendő a készülék szokásos működési körülményeihez.
Szivattyúolaj típusa	Sebességváltó SAE 80-85W90 GL4
Gyújtógyertya típusa/gyertyahézag [mm]	F6TC* / 0,7-0,8
	* vagy azzal egyenértékű, felcserélhető
IP-osztály	IP 45
Méretek (szélesség x mélység x magasság) [mm]	540 x 780 x 910 560 x 740 x 990
Súly [kg]	32	37
A tömlő hossza [m]	8	20
Tisztítószer tartály kapacitása [L]	2,5 6
Maximális víznyomás [MPa / bar]	22 / 220
Névleges víznyomás (MPa)	18 / 180
Maximális vízhozam [L/min.]	10
Névleges vízhozam [L/min.]	8,5
Megengedett vízhőmérséklet [°C]	1-60
Maximális víznyomás a csatlakozásban [MPa / bar]	20 / 200
Hangteljesítményszint LwA [dB] / garantált / Mérési bizonytalanság - K	107.2 / 109 / K = 3
Hangnyomásszint LpA [dB], mérési bizonytalanság - K	93 / K = 3
Rezgéskibocsátási szint ah [m/s] / Mérési bizonytalanság - K	≤2.5 / K = 2

1. Általános leírás

A kézikönyv célja, hogy segítse a biztonságos és megbízható használatot. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

ELINDÍTÁS ELŐTT FIGYELMESEN OLVASSA EL ÉS ÉRTELMEZZE EZEKET AZ UTASÍTÁSOKAT.

A készülék hosszú és megbízható működésének biztosítása érdekében ügyeljen arra, hogy a készüléket a jelen használati utasításban foglalt irányelvek szerint megfelelően üzemeltesse és karbantartsa. A használati útmutatóban szereplő műszaki adatok és specifikációk naprakészek. A gyártó fenntartja a jogot a minőség javítása érdekében történő változtatásokra. A műszaki fejlődést és a zajcsökkentés lehetőségét figyelembe véve a készüléket úgy tervezték és építették meg, hogy a zajkibocsátásból eredő kockázatokat a lehető legalacsonyabb szintre csökkentsék.

Jelmagyarázat

CE	A termék megfelel a vonatkozó biztonsági előírásoknak.
	Használat előtt ismerkedjen meg az utasítással!

			Újrahasznosítható termék.
			VIGYÁZAT! vagy FIGYELEM! vagy FIGYELEM! egy helyzet leírása (általános figyelmeztető jel).
			Viseljen hallásvédőt. A zajnak való kitettség halláskárosodást okozhat.
			Viseljen védőszemüveget.
			Használjon védőkesztyűt.
			Viseljen munkavédelmi cipőt.
			VIGYÁZAT! Vigyázat, hangos zajok!
			VIGYÁZAT! Tűzveszély - gyúlékony anyagok!
			Figyelmeztetés mérgező anyagokra, mérgezés veszélyére!
			Vigyázat! A forró felület égési sérülést okozhat!
			Fojtó légkör! Ne használja szellőzetlen helyiségben (szén-monoxid-mérgezés veszélye)!
			Tilos a dohányzás a készülék közelében. A készülék gyúlékony anyagokat tartalmaz.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása súlyos sérüléseket vagy halálos balesetet okozhat.

A "készülék" vagy "termék" kifejezés a figyelmeztetésekben és a használati útmutató leírásában a következőre vonatkozik:

Magasnyomású mosó

2.1. Munkahelyre vonatkozó biztonsági szabályok

a) Tartsa rendben és jól megvilágítva a munkaterületet. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, figyeljen arra, hogy mit csinál, és használja a józan eszét a készülék használatakor.

b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket.

c) Ha bármilyen sérülést vagy szabálytalanságot tapasztal a termék működésében, azonnal kapcsolja ki azt, és jelentse egy erre felhatalmazott személynek.

d) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.

e) A berendezés javítását kizárólag a gyártó szervize végezheti. saját hatáskörben javítást végezni!

f) Tüz esetén por vagy szén-dioxid (CO2) tüzoltó készülékkel oltsa el a tüzet (olyan készülékkel, amelyet feszültség alatt álló elektromos berendezésekhez terveztek).

g) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkaterületen. (A figyelmetlenség elvesztheti az irányítást a készülék felett.)

h) A készüléket jól szellőző helyen szabad csak használni.

i) A készülék működése során por és törmelék keletkezik, kérjük, óvja a járókelőket ezek káros hatásaitól.

j) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni.

k) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati útmutatót is át kell adni a termékkel együtt.

I) A csomagolás részeit és az apró alkatrészeket tartsa gyermekektől elzárva.

m) Tartsa távol a készüléket gyermekektől és háziállatoktól!

n) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is!

Ne feledje! Használat közben ügyeljen a gyermekek és a közelben tartózkodók testi épségére!

2.2. Személyekre vonatkozó biztonsági szabályok

a) Ne kezelje ezt a készüléket, ha fáradt, beteg, vagy olyan alkohol, kábítószer vagy gyógyszer hatása alatt áll, amely befolyásolhatja a készülék kezelési képességét.
b) A készüléket nem használhatják csökkent szellemi, érzékszervi vagy értelmi képességekkel rendelkező személyek (beleértve a gyermekeket is), illetve olyan személyek, akiknek nincs tapasztalatuk és/vagy ismereteik, kivéve, ha felügyelet alatt állnak, vagy a biztonságukért felelős személy utasította őket a készülék működtetésére.
c) A készüléket csak olyan személyek üzemeltethetik, akik fizikailag alkalmasak, képesek a készülék üzemeltetésére, megfelelő képzettséggel rendelkeznek, és akik elolvasták ezt a használati útmutatót, valamint munkavédelmi és egészségügyi képzésben részesültek.
d) Legyen óvatos, használja a józan eszét a készülék használata során. Egy pillanatnyi figyelmetlenség a működés közben súlyos személyi sérülést okozhat.
e) Használja a szimbólummagyarázat 1. pontjában felsorolt, a gép üzemeltetéséhez szükséges személyi védőfelszereléseket. A megfelelő, hitelesített egyéni védőfelszerelések használata csökkenti a sérülés veszélyét.
f) A véletlen indítás elkerülése érdekében győződjön meg arról, hogy a kapcsoló kikapcsolt állásban van, mielőtt áramforráshoz csatlakoztatná.
g) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
h) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől! A bő ruházatot, az ékszereket vagy a hosszú hajat elkaphatják a mozgó alkatrészek.
i) A gép bekapcsolása előtt távolítsa el a beállításnál használt szerszámokat vagy csavarkulcsokat. A gép forgó elemeiben hagyott szerszámok vagy csavarkulcsok sérülést okozhatnak.
j) A készülék nem játék. Ügyeljen rá, hogy gyermekek ne játsszanak az eszközzel!
k) Ne dugja be kezét, se más tárgyat a működő berendezés belsejébe!

2.3. A készülék biztonságos használata

a) Ne terhelje túl a berendezést! Az adott alkalmazásnak megfelelő eszközöket használja! A helyesen kiválasztott termék jobban és biztonságosabban végzi el azt a munkát, amelyre tervezték.
b) Ne használja a készüléket, ha a be-/kikapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) Beállítás, tisztítás vagy szervizelés előtt válassza le a készüléket a tápellátásról. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Használaton kívül a berendezést olyan helyen tárolja, ahol gyermekek és a berendezést vagy a használati útmutatót nem ismerő személyek számára elérhetetlen! A berendezés veszélyes a gyakorlatlan felhasználók kezében.
e) Tartsa a berendezést jó műszaki állapotban! Minden használat előtt ellenőrizze, hogy a berendezés nem mutat-e általános vagy a mozgó elemekkel kapcsolatos sérüléseket (alkatrészek vagy elemek törése vagy minden egyéb olyan körülmény, amely hatással van a berendezés biztonságos működésére)! Ha megsérült, használat előtt küldje vissza a készüléket javításra.
f) A készülék gyermekektől elzárva tartandó.
g) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
h) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.
i) A készülék tárolásból a felhasználási helyre történő szállításakor vagy mozgatásakor tartsa be a kézi kezelésre vonatkozó, a készülék felhasználási országában érvényes egészségügyi és biztonsági szabályokat.
j) Kerülje az olyan helyzeteket, amikor a készülék működés közben nagy terhelés alatt megáll. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.
k) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
I) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
m) Minden használat előtt ellenőrizze, hogy a fej megfelelően van-e rögzítve a készülékre, és hogy a tömlő is megfelelően van-e rögzítve és sértetlen-e.
n) A levegő be- és kimeneti nyílásait tilos elzárni.
o) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy karbantartási munkálatokat.
p) A készüléket tilos üresen indítani.
q) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
r) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
s) A készülék szellőzőnyílásait nem szabad lezárni!
t) VIGYÁZAT! Tilos a berendezést tisztítás vagy használat során vízbe vagy egyéb folyadékba meríteni.

u) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!

v) Ne hagyja, hogy a készülék vizes legyen!

w) Védje a készüléket a közvetlen napfénytől.

x) Tartson biztonságos távolságot a készülék munkaterülete és a közelben tartózkodók között.

y) Soha ne irányítsa a nagynyomású fúvókát emberekre, állatokra, elektromos készülékekre vagy elektromos kábelekre. Sérülést vagy áramütést okozhat.

z) A nagynyomású tisztítópisztoly használatakor ügyeljen a visszarúgásra. Mindig két kézzel fogja meg a nagynyomású pisztolyt és a fúvókát.

aa) A készüléket a gyártó által szállított vagy ajánlott tisztítószerrel való használatra tervezték. Más tisztítószerek használata káros hatással lehet a készülék biztonságos használatára.

bb) A jármű gumiabroncsait legalább 50 cm távolságból tisztítsa, hogy elkerülje a nagynyomású sugár okozta sérüléseket!

cc) A gép bekapcsolása előtt a jelölésig fel kell tölteni olajjal. Ha az olajszint túl alacsony, a motor nem indul be, vagy leállhat.

dd) Az üzemi olajok szivárgását a készülékből jelenteni kell az illetékes hivatalnak, vagy a felhasználási területen hatályos jogszabályi előírások alapján kell eljárni.

ee) Veszély! A belső égésű motor baleset- és robbanásveszélyes.

ff) A motor kipufogógázai mérgező szén-monoxidot tartalmaznak. A szén-monoxidot tartalmazó környezetben való tartózkodás eszméletvesztéshez és akár halálhoz is vezethet. Ne működtesse a motort zárt térben.

gg) A benzin nagyon gyúlékony és robbanásveszélyes. Tankolás előtt a motort le kell állítani és le kell hűteni

hh) Vigyázat! A nem megfelelő üzemanyag károsíthatja a motort.

ii) FIGYELEM! A készülék egyes részei használat közben felforrósodnak! Tilos a rendszer forró alkatrészeit megérinteni az azonnali működés közben és után! Égési sérülés veszélye áll fenn!

jj) Vigyázat! A HT-HPW-180 készüléket nem ivóvízellátáshoz való csatlakoztatásra tervezték!

kk) Győződjön meg arról, hogy a nyomástisztításhoz használt víz mentes minden szennyeződéstől,

II) Kerülje a készülék dinamikus be- és kikapcsolását!

mm) Vigyázat! A nagynyomású vízsugár károsíthatja a mosott felületet, ha a felhasználási mód nem megfelelő. A vízsugarat először mindig nyílt területen próbálja ki, lehetőleg egy másik felületen, amelynek struktúrája hasonló a mosni kívánt felületéhez.

nn) Ne permetezzen gyúlékony anyagokat a készülékkel! Robbanásveszély!

oo) Vigyázat! Ne üzemeltesse a készüléket légszűrő nélkül!

pp) Vigyázat! Vészleállítás esetén: állítsa a motorkapcsolót "OFF" állásba!

VIGYÁZAT! Bár a terméket úgy tervezték, hogy biztonságos legyen, és megfelelő biztosítékokkal rendelkezik, és a felhasználó számára biztosított további biztonsági funkciók ellenére a termék kezelése során még mindig fennáll a baleset vagy sérülés kockázata. A termék használata során járjon el óvatosan és a józan ész szabályai szerint!

3. Használati utasítás

A készüléket úgy tervezték, hogy segítsen a különböző tárgyak és felületek tisztításában, különösen olyan helyeken, ahol nem áll rendelkezésre áram a hagyományos mosógép használatához. A készülék külső tartályból is tud vizet venni.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen kárért.

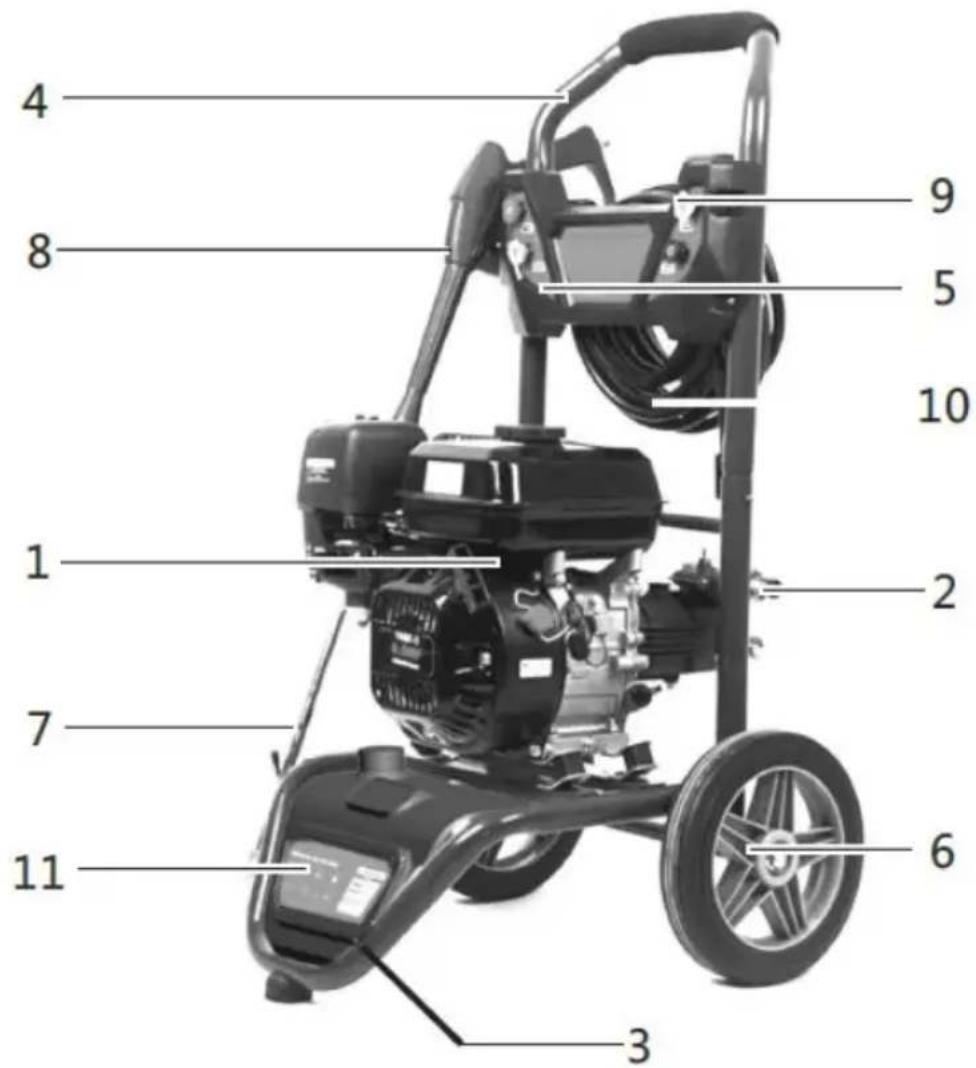

3.1. Termék áttekintés

HT-HPW-180

4 8 1 7 11 3 6 2 10 5 9

1. Motor
2. Szivattyú
3. Alsó keret
4. Szállítófogantyú
5. Kezelőpanel
6. Kör (x2)
7. Lance
8. A fegyver
9. Fúvóka
10. Pneumatikus tömlö

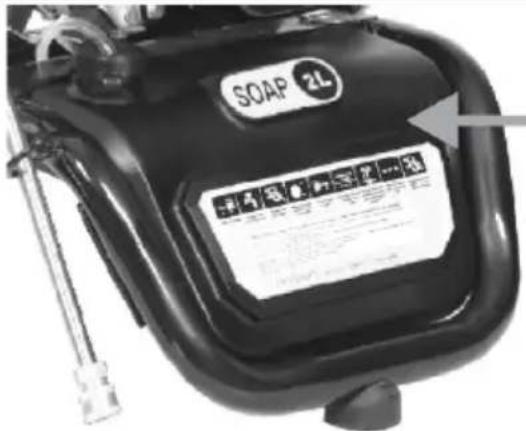

11. Tisztítószer tartály

HT-HPW-180A

1. Motor
2. Szivattyú
3. Alsó keret
4. Szállítófogantyú
5. Kezelőpanel
6. Kör (x2)
7. Tisztítószer tartály
8. Lance
9. A fegyver
10. Fúvóka
11. Pneumatikus tömlő
12. Tömlötekercs

3.2. Beüzemelés előtt

BERENDEZÉS ELHELYEZÉSE:

A környezeti hőmérséklet nem haladhatja meg a 45°C-ot. A készüléket csak jól szellőző helyiségben, lehetőleg nyitott térben használja. Ne akadályozza a motor kipufogónyílását. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket

mindig vízszintes, stabil, tiszta, túzálló felületen és gyermekek, valamint szellemi, érzékszervi és értelmi fogyatékkal élő személyek számára elérhetetlen helyen üzemeltesse. A készülék munkahelyének biztosítania kell a vízelzáró szelephez és a motorgyújtáshoz való közvetlen hozzáférést. Fontos, hogy a készülék vízellátásának nyomása ne haladja meg az ajánlott tartományt.

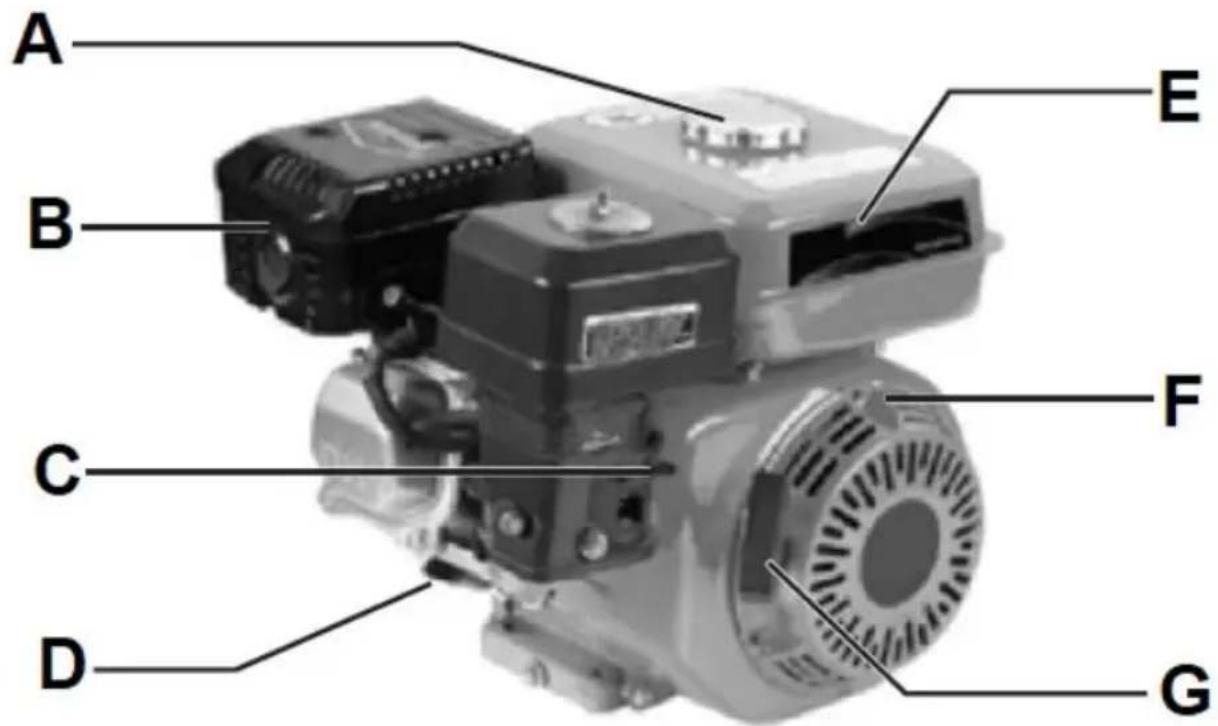

3.2.1 A motor általános leírása

A. Üzemanyag-betöltő sapka
B. Kipufogó kipufogócsővel
C. Kézi fojtókar
D. Olajbetöltő dugó mérőpálcával
E. Üzemanyagtank
F. Gyújtáskapcsoló (a képen nem látható - a másik oldalon)
G. Starter rántó fogantyú

A KÉSZÜLÉK ÖSSZESZERELÉSE ÉS A MUNKÁRA VALÓ FELKÉSZÜLÉS:

HT-HPW-180

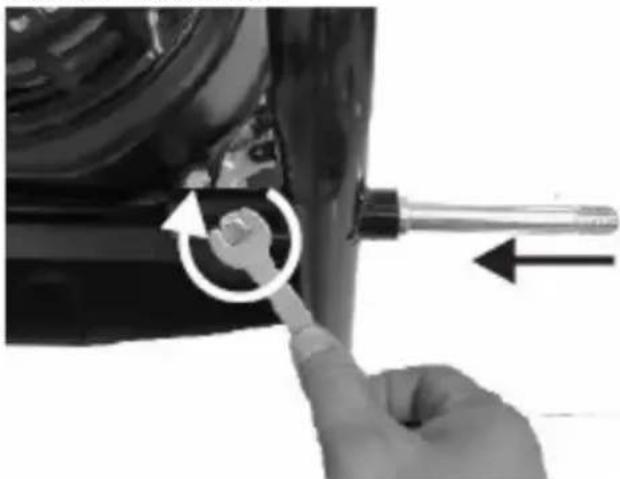

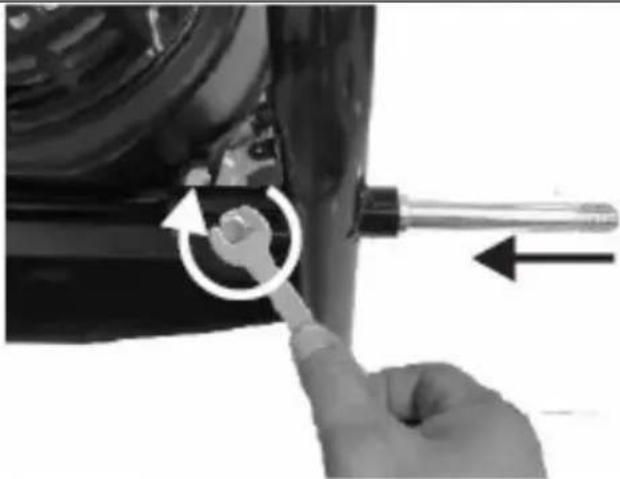

a) Helyezze a tengelyt a segédkeret alján lévő speciális furatba, majd rögzítse M6-os csavarokkal:

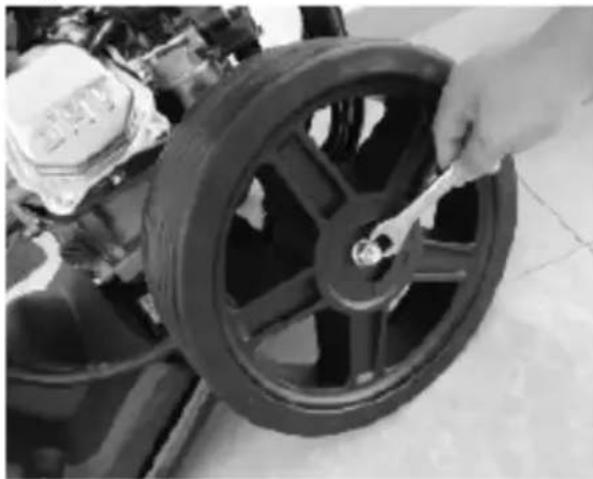

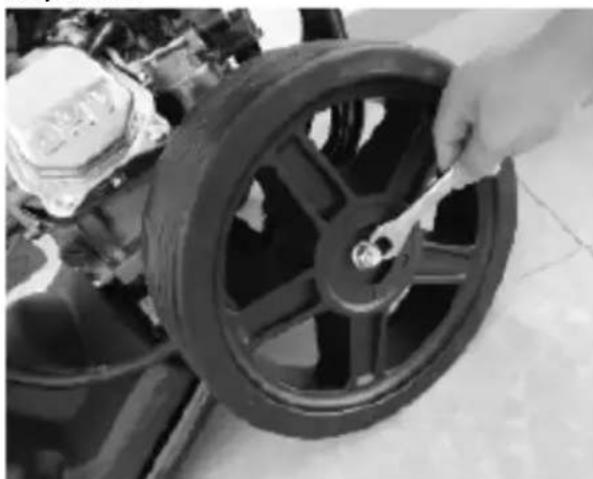

b) Helyezze a kerekeket a felszerelt tengely mindkét oldalára, és rögzítse őket anyákkal:

c) Csatlakoztassa a tömlőtartót:

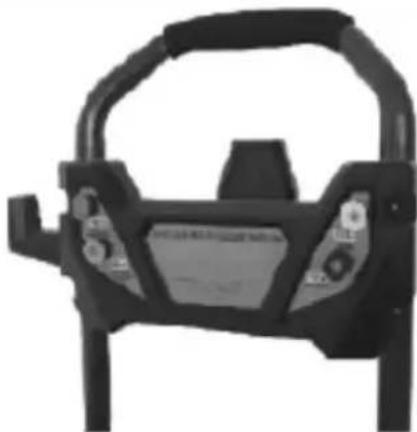

d) Rögzítse a fúvókapanelt a keret tetejére:

e) Csatlakoztassa a keret felső részét a fogantyúval az alsó részhez úgy, hogy átlapolja, amíg a reteszelő retesz be nem kapcsolódik:

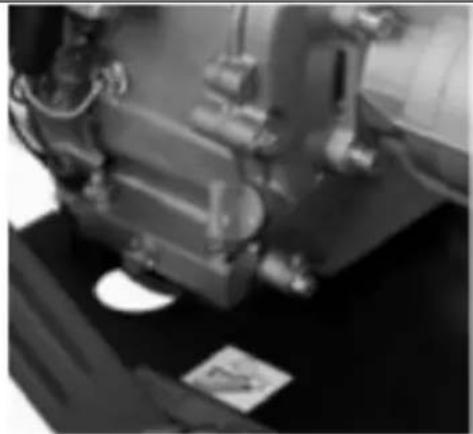

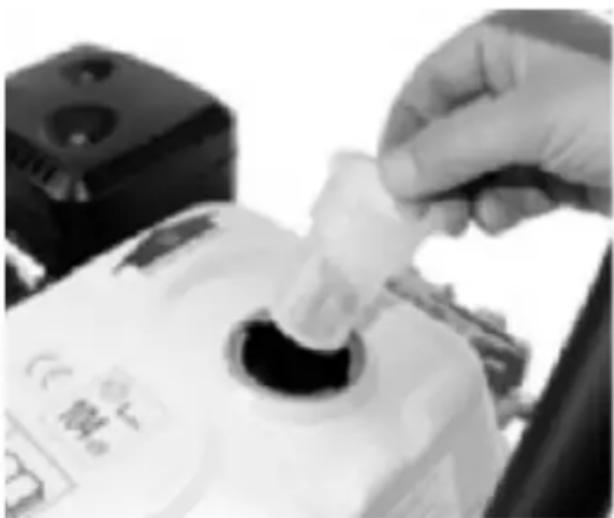

f) Töltse fel a motort motorolajjal az ajánlott előírásoknak megfelelően, mivel a készüléket szállítás közben megfosztják tőle. A motornak 2 töltőfedele van (OIL felirattal) - elöl és hátul - csak az egyiket kell használni az olaj feltöltéséhez. Állítsa a készüléket egyenes, vízszintes felületre, és öntsön annyi motorolajat, hogy annak hideg szintje elérje az egyik töltőcsapra helyezett mérőpálcán megjelölt felső elfogadható határértéket, amikor azt visszahelyezi a nyílásába:

FIGYELEM: a motorolajnak a mérópálcán látható megengedett, biztonságos szint feletti túltöltése esetén a felesleges olaj leszívható.

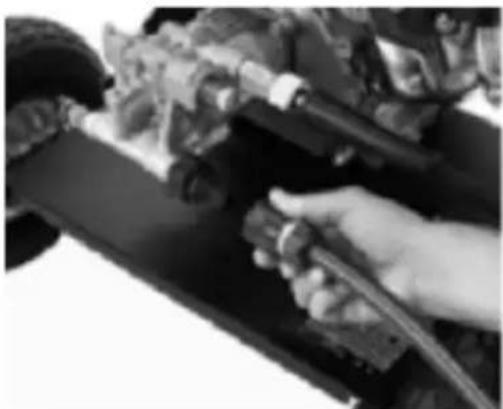

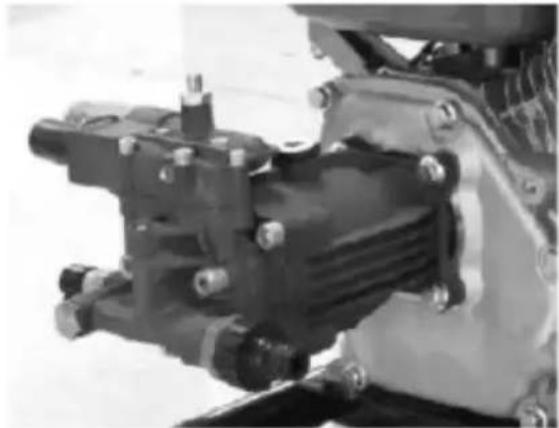

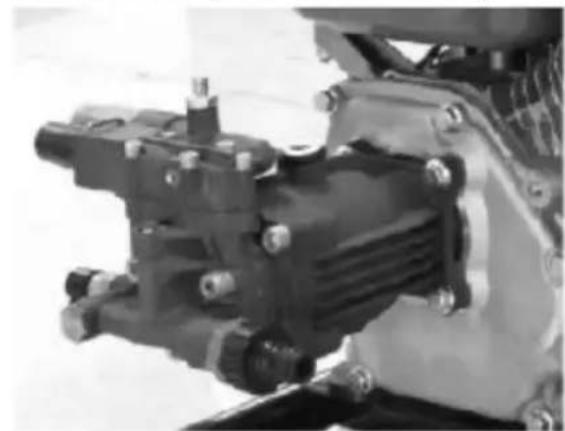

g) Csatlakoztassa a megerősített nagynyomású tömlőt a szivattyúház kimenetéhez (A az alábbi ábrán):

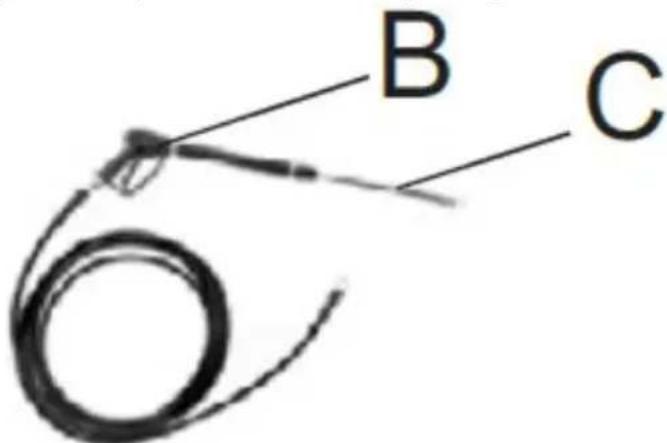

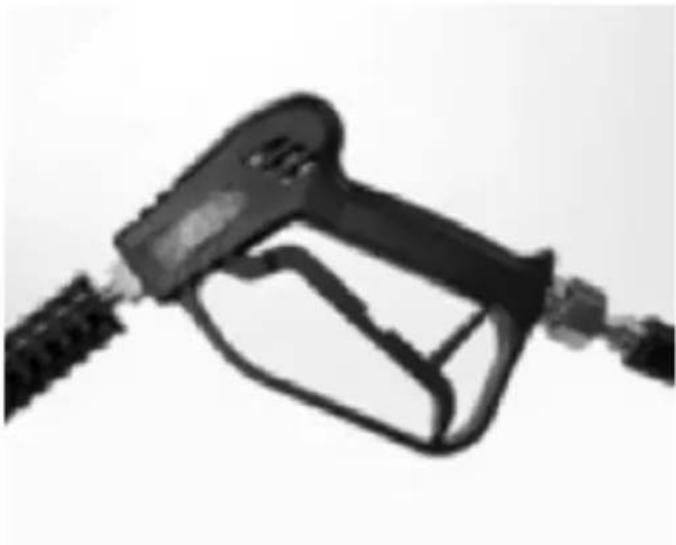

h) Csatlakoztassa a nyomótömlő másik végét a pisztolyhoz (B az alábbi ábrán), és helyezze be a szórópisztoly végébe a szórópisztolyt (C az ábrán) - nyomja be a rugóval, majd fordítsa el, amíg a végén lévő fül be nem kattan a helyére:

B C

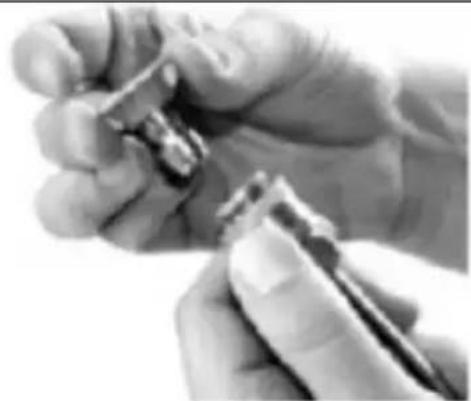

i) Helyezze fel a kívánt fúvókát a lándzsára úgy, hogy a fúvóka végén lévő karimát megfordítja, és meggyőződik arról, hogy a fúvóka a felhelyezés után biztonságosan rögzül, amikor a karima visszatér az eredeti csatlakozáshoz:

FONTOS: A fúvóka pontatlan rögzítése miatt a fúvóka használat közben spontán leeshet, ami anyagi károkat vagy a kezelő sérülését okozhatja.

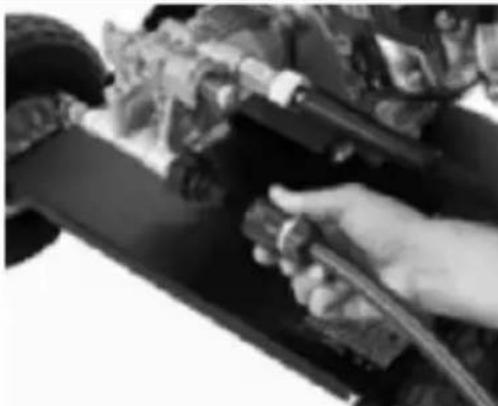

j) Csatlakoztassa a (csavart) vízellátó tömlőt a készülék szivattyújának csatlakozójához:

k) Öntsön üzemanyagot a tartályba, ügyelve arra, hogy ne töltse túl a megengedett maximális szint fölé - a töltőfejben lévő szűrőszűrő szűkületének felső vonala fölé.

HT-HPW-180

a) Helyezze a tengelyt a segédkeret alján lévő speciális furatba, majd rögzítse M6-os csavarokkal:

b) Helyezze a kerekeket a felszerelt tengely mindkét oldalára, és rögzítse őket anyákkal:

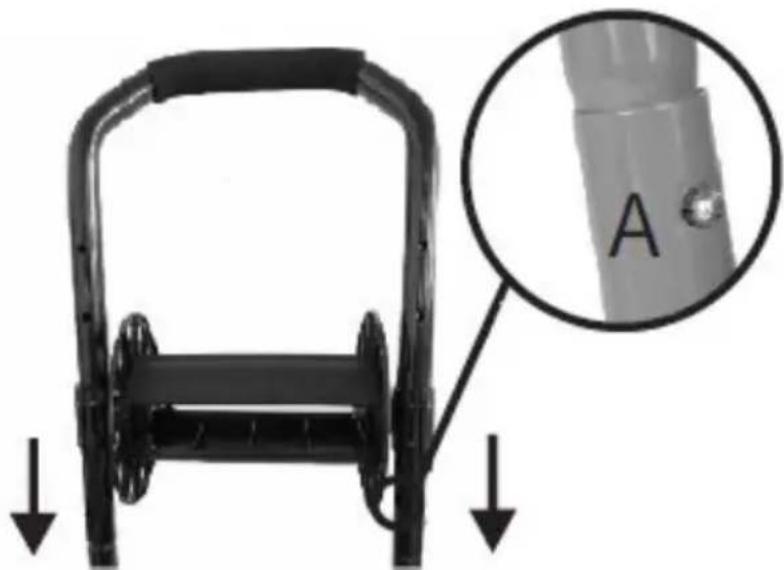

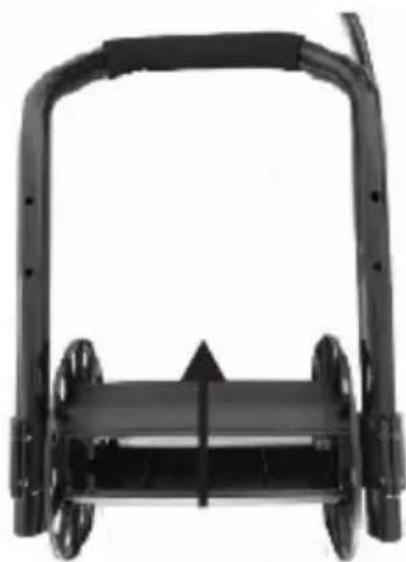

c) Kövesse az alábbi képen jelölt nyilat a tömlőorsó rögzítéséhez:

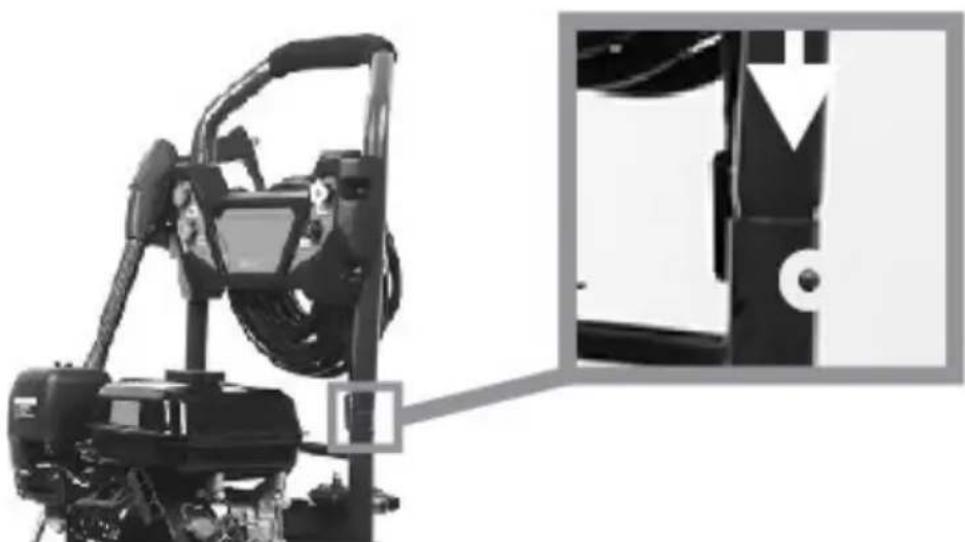

d) Rögzítse a szállítási konzolt a keret felső részével a keret alsó részéhez, amíg a retesz be nem kattan a megfelelő lyukba (A a következő ábrán):

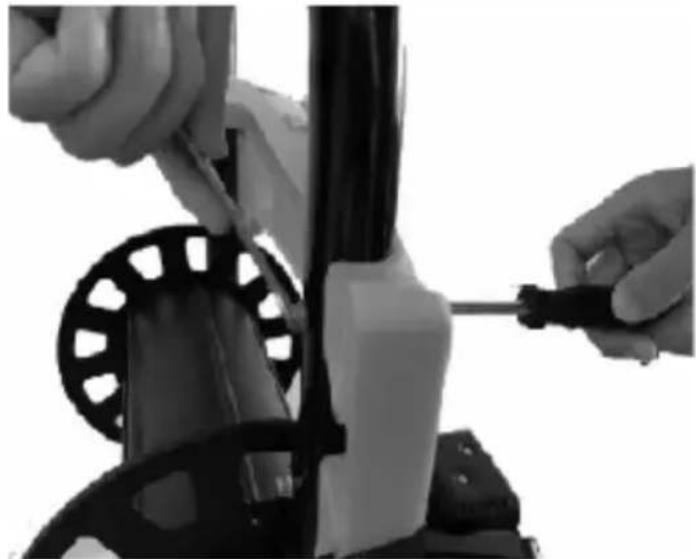

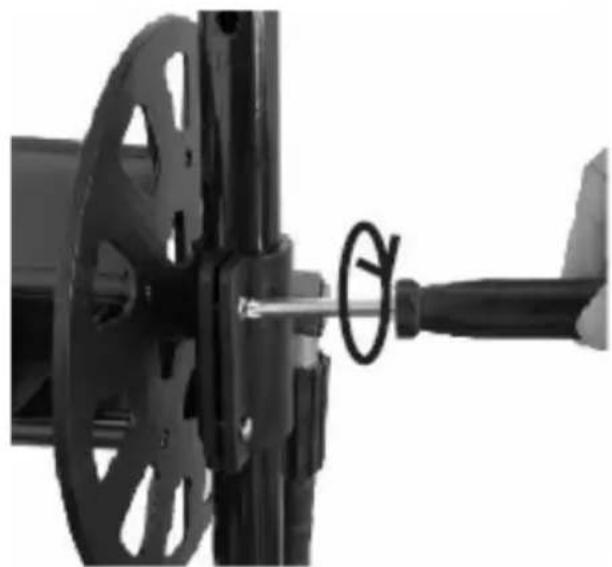

e) Az orsót a súlyra rögzítve egy csavarral kell meghúzni:

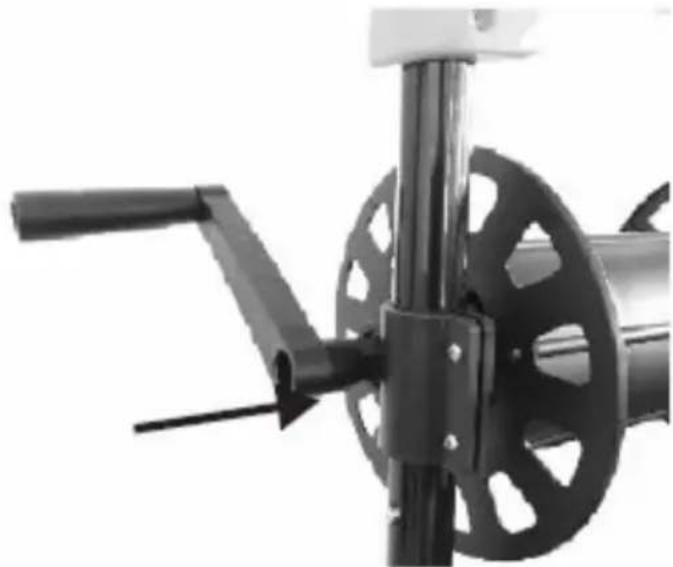

f) Az alábbi képen látható nyílnak megfelelően helyezze be a kart a tömlőorsó rögzítőfuratába:

g) Szerelje fel a fúvókapanelt a készülékre az alábbi képen látható módon:

h) Töltse fel a motort motorolajjal az ajánlott előírásoknak megfelelően, mivel a készüléket szállítás közben megfosztják tőle. A motornak 2 töltőcsonkja van - elöl és hátul - csak csavarja ki az egyiket az olaj feltöltéséhez. Állítsa a készüléket egyenes, vízszintes felületre, és öntsön annyi motorolajat, hogy annak hideg szintje elérje az egyik töltőcsapra helyezett mérőpálcán megjelölt felső elfogadható határértéket, amikor azt visszahelyezi a nyílásába:

FIGYELEM: a motorolajnak a mérőpálcán látható megengedett, biztonságos szint fölé történő túltöltése esetén a felesleges olaj leszívható.

i) Csatlakoztassa a megerősített nagynyomású tömlőt a szivattyúház kimenetéhez (A az alábbi ábrán):

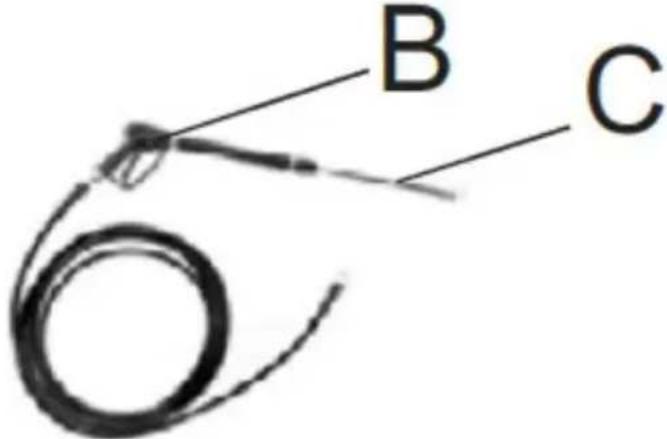

j) Csatlakoztassa a nyomótömlő másik végét a pisztolyhoz (B az alábbi ábrán), és helyezze be a szórópisztoly végébe a szórópisztolyt (C az ábrán) - nyomja be a rugóval, majd fordítsa el, amíg a végén lévő fül be nem kattan a helyére:

B C

k) Helyezze fel a kívánt fúvókát a lándzsára úgy, hogy a fúvóka végén lévő karimát megfordítja, és meggyőződik arról, hogy a fúvóka biztonságosan ül a felhelyezés után, amikor a karima visszatér az eredeti csatlakozáshoz:

FONTOS: A fúvóka pontatlan rögzítése miatt a fúvóka használat közben spontán leeshet, ami anyagi károkat vagy a kezelő sérülését okozhatja.

I) Csatlakoztassa a (csavart) vízellátó tömlőt a készülék szivattyújának csatlakozójához:

m) Öntsön üzemanyagot a tartályba, ügyelve arra, hogy ne töltse túl a megengedett maximális szint fölé - a töltőfejben lévő szűrőszűrő szűkületének felső vonala fölé.

3.3. Munkavégzés a berendezéssel

3.3.1 Be-/kikapcsolás

a) Kapcsolja be a vízellátást, és nyomja meg a szórópisztoly ravaszát, hogy megszabaduljon a levegőtől a rendszerből, vagyis amíg a fúvókából egyenletes vízsugár nem kezd kiömleni:

FONTOS: az első indításkor célszerű az indítórántó meghúzása közben megnyomni a pisztoly ravaszát, hogy megkönnyítse a készülék indítását. MEGJEGYZÉS: a fegyver ravasza zárral van ellátva a véletlen aktiválás megakadályozása érdekében:

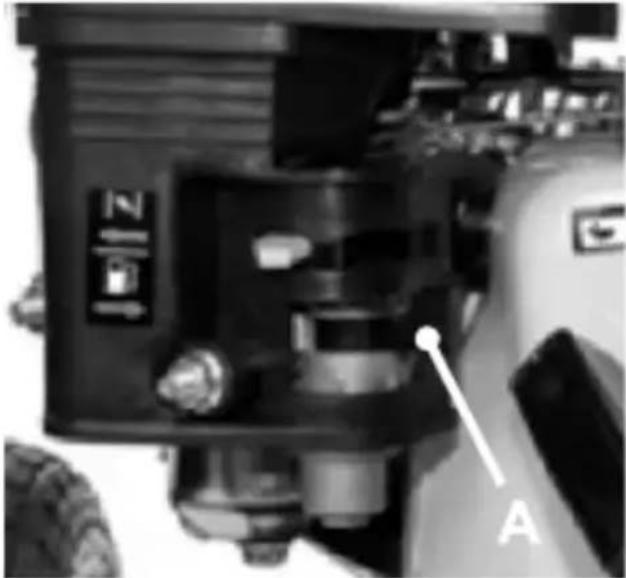

b) Nyissa ki az üzemanyagszelepet (lásd az elosztó ikonját) a karjának a mutató irányába történő mozgatásával (lásd az "A" jelet az alábbi képen):

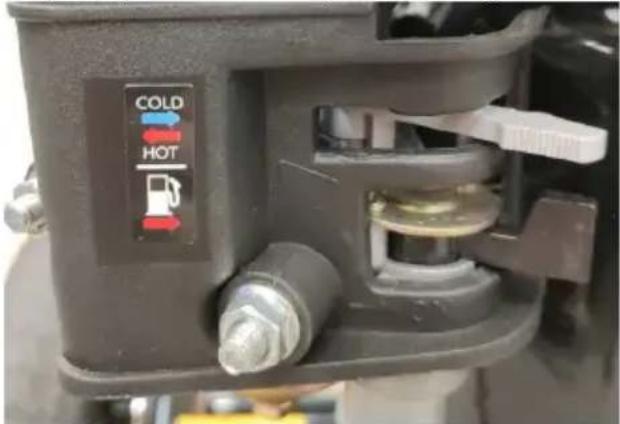

c) Kapcsolja be a szívást, azaz mozgassa a kart zárt irányba vagy "COLD" állásba:

COLD HOT

MEGJEGYZÉS: ne használjon szívást, ha a motor meleg vagy a működési környezet forró.

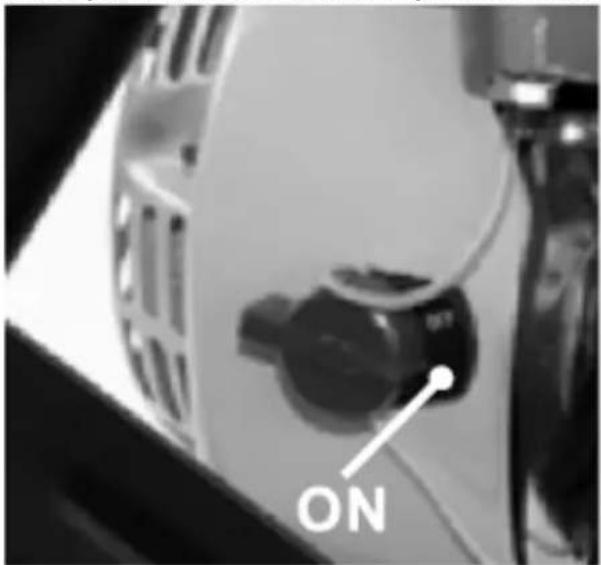

d) Kapcsolja be a motor gyújtását úgy, hogy a gombot az "OFF"-ról "ON"-ra fordítja, azaz az óramutató járásával megegyező irányba fordítja:

ON

e) Fogja meg az indítókötél fogantyúját, és lassan, de egyenletesen húzza, amíg ellenállást nem érez, majd határozott mozdulattal húzza, de még mindig ne engedje ki a fogantyút a kezéből, és ne húzza a kötélkötél legvégéig:

f) Miután a motor beindult, adjon egy pillanatot a szívónak, hogy elérje az üzemi hőmérsékletet, mielőtt a szívót kikapcsolja a karjának "HOT" állásba történő áthelyezésével.

MEGJEGYZÉS: néha előfordulhat, hogy néhányszor meg kell húzni az indítórántót, mielőtt a motor beindul, és ez normális jelenség, különösen hideg körülmények között, ahogyan az is előfordulhat, hogy a motornak hideg körülmények között kicsit tovább tart, amíg eléri az üzemi hőmérsékletet.

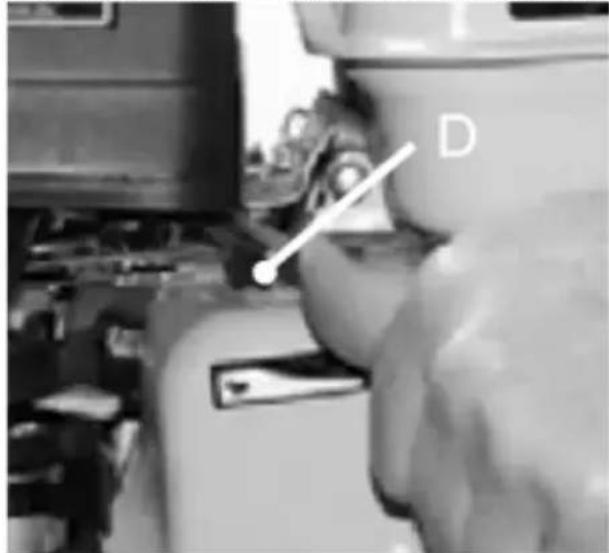

g) Miután a motor bemelegedett, a gázkarral (D az alábbi képen) beállíthatja a kívánt fordulatszámot - a nyúl ikon magas fordulatszámot, a teknős ikon pedig alacsony fordulatszámot jelent, így a gázkar megfelelő irányba történő mozgatása növeli vagy csökkenti a motor fordulatszámát:

D

h) A mosást a pisztoly ravaszának megnyomásával indíthatja el.

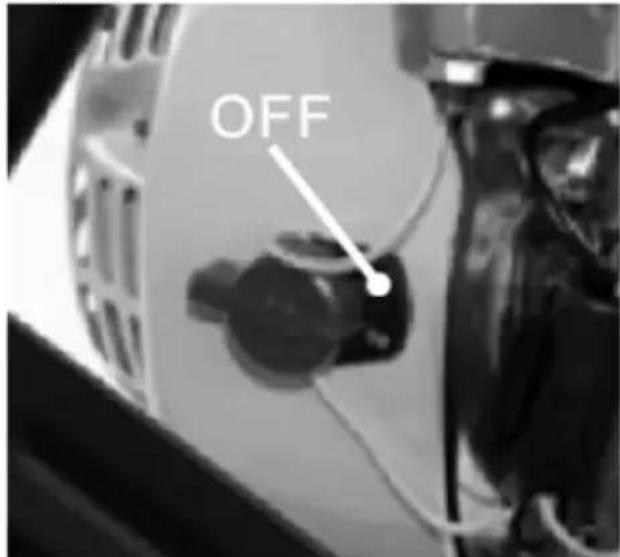

i) A készülék kikapcsolásához először fordítsa a gyújtáskapcsolót "OFF" állásba, hogy leállítsa a motort:

OFF

j) Zárja be az üzemanyagszelepet a nyitott szeleppel ellentétes irányba mozgatva.

k) A készülék kikapcsolása és a vízellátás elzárása után szabaduljon meg a maradék nyomott víztől a készülékből a pisztoly ravaszának megnyomásával, amíg a víz nem folyik ki a szórópisztolyból.

3.3.2 A megfelelő hegy/fúvóka kiválasztása

A modelltől függően különböző fúvókák közül lehet választani, amelyek a vízsugár és a létrehozott nyomás tekintetében különböznek:

- 0 ° (piros) - nagyon pontos, pontszerű áramlást hoz létre a legnagyobb nyomással. Ez a fúvóka csak nagyon tartós felületeken, például fémen vagy betonon használható. Ne használja fára stb. érzékeny felületeken!

- 15 ° (sárga) / 25 ° (zöld) - a fúvóka közepétől mindkét irányba 15 ° / 25 ° eltéréssel erős áramlást generál. Ezeket a fúvókákat csak olyan felületeken használja, amelyek ellenállnak a nagy nyomásnak.

- 40 ° (fehér) - 40-es eltéréssel közepesen erős vízsugarat generáló fúvóka, amely a legtöbb felületen és univerzális használatra, pl. járműmosásra alkalmas.

- Szappan / 84 ° (fekete) - egy speciális fúvóka alacsony nyomással és nagyon széles sugárral, amely különböző tisztítószerek, pl. aktív hab felvitelére szolgál. Ezt a fúvókát speciális szerekkel kell használni, amelyeket egy külön tisztítószer-tartályba kell tölteni (lásd a külön leírást).

3.3.3 Mosás tisztítószerrel

FIGYELEM: csak kifejezetten a magasnyomású mosókhoz tervezett tisztítószereket használjon, figyelembe véve, hogy egyes szerek alacsonyabb és magasabb hőmérsékleten másképp működhetnek és más sűrűségűek lehetnek. A részletekért tekintse meg a szóban forgó szer csomagolásán található alkalmazási utasításokat.

- Csatlakoztassa a fekete fúvókát a szórópisztoly végére.

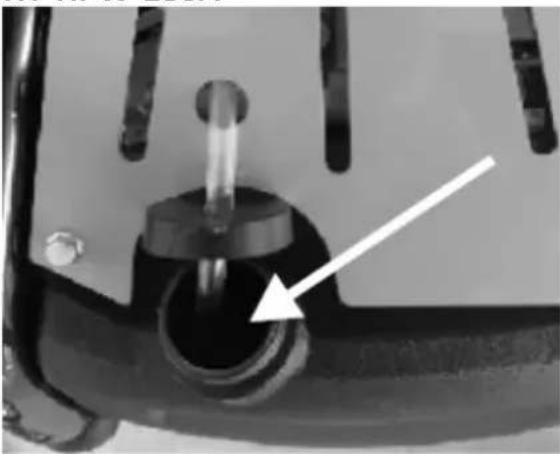

- Öntse a tisztítószert a speciális tartályba (a kupakján "SOAP" felirattal), ügyelve arra, hogy a tartály fedelének visszahelyezése után a tisztítószert szívó tömlő a tartály aljáig érjen:

HT-HPW-180

SOAP 2L 甲醇皂液滴定器第一瓶

HT-HPW-180A

• A szert vízzel együtt permetezik.
- Ne hagyjon fel nem használt hatóanyagot a tartályban, hanem ürítse ki azt, mielőtt a készüléket tárolóba helyezi.

3.3.4 A fúvóka dugulásának feloldása

Néha előfordulhat, hogy a fúvókából érkező vízsugár egyenetlen vagy instabil, azaz megszakad. Ha az áramlás egy idő után sem javul, a fúvóka valószínűleg eltömődött. Ebben az esetben a következőket kell tennie:

• Engedje el a fegyver ravaszát.
- Kapcsolja ki a készüléket
- Indítsa el a pisztolyt, hogy a maradék víz és a pisztolyban lévő nyomás távozzon.
- Vegye ki a fúvókát a szórópisztolyból, és vizsgálja meg, hogy nincs-e eltömődött nyílás.

- Használja a mellékelt, ujjbegyes tűt a dugulásos fúvóka befűzéséhez.

- Illessze vissza a fúvókát a szórópisztolyra, és nézze meg, hogy a tisztítás segített-e.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy a tartozékok cseréje előtt, és ha a készülék nincs használatban, húzza ki és hűtse le teljesen a készüléket, várja meg, hogy a forgó alkatrészek leálljanak, és a maradék víztől nyomás segítségével szabaduljon meg a rendszerből.
b) A felületek tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
c) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
d) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
e) Ügyeljen arra, hogy víz ne kerülhessen a készülék házába.
f) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
g) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
h) A tisztításhoz nedves, puha rongyot kell használni.
i) Ne használjon éles és/vagy fémtárgyakat (pl. drótkefét vagy fémspatulát) a tisztításhoz, mivel ezek károsíthatják a készülék anyagának felületét.
j) Minden 150 üzemóra után, miután a készülék lehült, ürítse ki az üzemanyagtartályt, vegye ki a töltőnyakból a hálós szűrőt, és tisztítsa meg (pl. benzinnel való öblítéskor):

Öblítse ki az üzemanyagtartályt is.

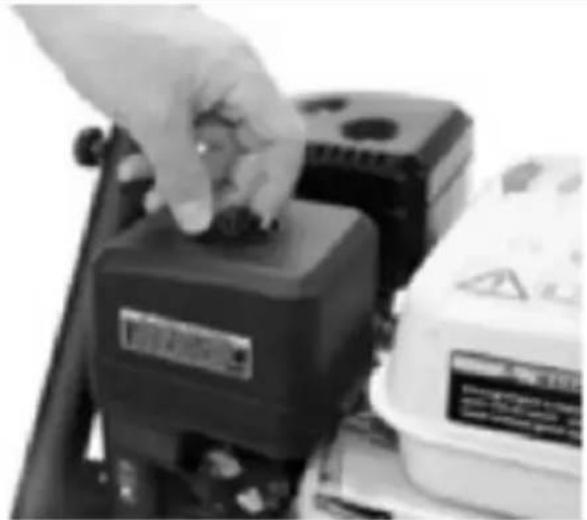

k) 100 üzemóránként vagy hathavonta (attól függően, hogy melyik következik be előbb) távolítsa el és tisztítsa meg vagy cserélje ki a motor légszűrójét, ha szükséges:

A további használatra alkalmas szűrőillesztéket öblítse ki meleg vízben, enyhe mosószerrel, és az összeszerelés előtt teljesen szárítsa meg.

FIGYELEM: a motort soha ne indítsa be a légszűrő nélkül! A légszűrőt gyakrabban kell karbantartani, ha a készülék rendkívül poros körülmények között működik.

I) A motorolajat az üzembe helyezést követő első 20 üzemóra után, majd ezt követően 100 vagy hathavonta (attól függően, hogy mi fogy el hamarabb) kell cserélni:

- Néhány percig járassa a motort, hogy az olaj felmelegedjen - a meleg olaj hígabb és gyorsabban folyik le.

FIGYELEM: a nemrég futott motorban lévő olaj forró lehet - égési sérülések veszélye!

• Helyezze a készüléket egyenletes és stabil felületre.

- Helyezzen egy fáradtolaj-tartályt az olajleeresztő dugó alá.

• Csavarja ki az egyik olajbetöltő dugót.

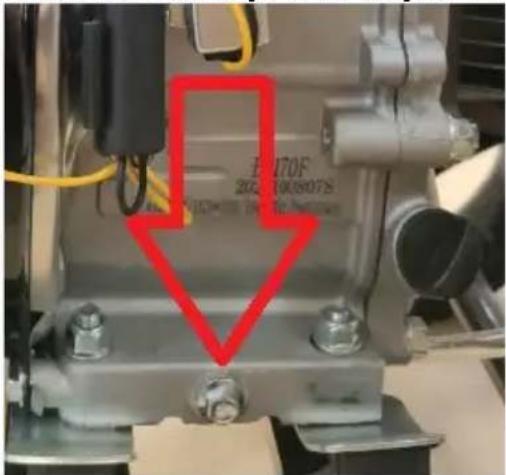

• Óvatosan csavarja ki az olajleeresztő dugót.

主170F 2024 1008078

- Várja meg, amíg a használt olaj lefolyása befejeződik, és közben értékelje a dugótömítés állapotát - ha sérült vagy kopott, cserélje ki egy újjal.

• Csavarja vissza az olajleeresztő dugót.

• Töltse fel friss olajjal a tanksapkán keresztül.

m) Ha a készüléket több mint egy hónapig nem használják:

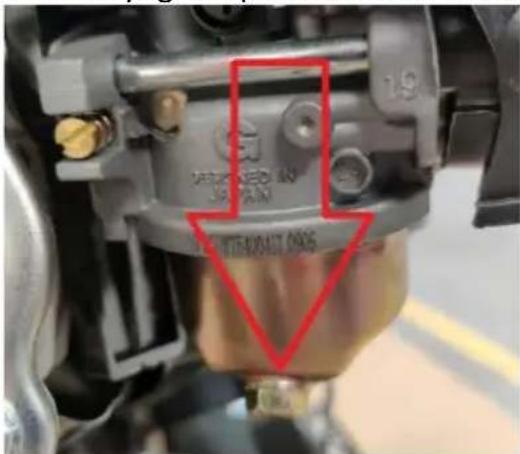

- ürítse ki az üzemanyagot a tartályból és az üzemanyagrendszerből a csapadékszűrő kicsavarásával (lenti kép) vagy a karburátorból az üzemanyagtömlő eltávolításával, vagy adjon stabilizátort az üzemanyaghoz (kövesse az adalékanyag gyártójának utasításait).

1.9 2023-08-04 JUN 5.0 2023-08-04 09:06

FIGYELEM: soha ne tartsa az üzemanyagot a készülékben a hozzáadott stabilizáló adalék gyártója által megengedettnél tovább!

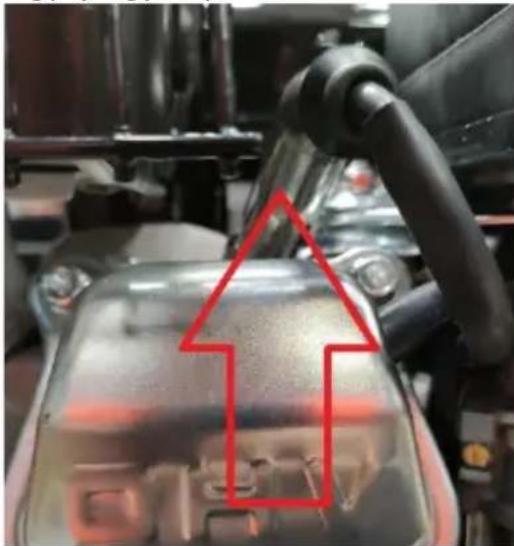

- Távolítsa el a gyújtásvezeték csövét a gyújtógyertyáról, és csavarja ki a gyújtógyertyát:

- Öntsön 1 evőkanál friss motorolajat a hengerbe a gyújtógyertya nyílásán keresztül, és (kikapcsolt gyújtás mellett) óvatosan húzza meg többször az indító rántókart, amíg ellenállást (kompressziót) nem érez, hogy az olaj eloszoljon a hengerben.

• Szerelje vissza a gyújtógyertyát a motorba.

• Cserélje ki a motorolajat frissre.

n) 100 üzemóránként vagy hathavonta (attól függően, hogy melyik következik be előbb) vegye ki a gyújtógyertyát, ellenőrizze az elektródák állapotát, és szükség esetén drótkefével tisztítsa meg az elektródákat. A gyújtógyertya újbóli összeszerelése előtt ellenőrizni kell a gyújtógyertya alátétjét és a gyújtógyertya közötti hézagot, és szükség esetén be kell

állítani a megfelelőt. Ha kiderül, hogy a gyertya elhasználódott, cserélje ki egy új gyertyára vagy egy megfelelő helyettesítőre.

o) A szivattyúszerkezetben lévő fogaskerékolajat 100 üzemóránként cserélje ki. Ha időnként kicseréli a váltóolajat, átöblítheti a rendszert úgy, hogy először kiönti a használt olajat, majd tisztított kerozint tölt a rendszerbe, és 10-15 másodpercig működteti a készüléket, mielőtt friss olajat öntene bele. Ezután engedje le a kerozint, majd öntse bele a friss hajtóműolajat.

HASZNÁLT KÉSZÜLÉKEK ÁRTALMATLANÍTÁSA

Az élettartam lejárta után a terméket tilos a hagyományos háztartási hulladékkal együtt kidobni, ehelyett át kell adni elektromos és elektronikai berendezések újrahasznosítására szakosodott gyűjtőpontra. Ezt a terméken, a használati utasításon vagy a csomagoláson található szimbólum jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. A hulladékgépek újrafelhasználásával, újrahasznosításával vagy más felhasználási formák alkalmazásával Ön jelentősen hozzájárul környezetünk védelméhez.

A helyi hatóságoknál tájékozódhat a használt eszközök helyi hulladékkezelő gyűjtőhelyéről.
