BEDIENUNGSANLEITUNG HT-HPW-180 Hillvert

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

Beschreibung des Parameters	Parameterwert
Produktname	Benzin-hochdruckreiniger
Modell	HT-HPW-180	HT-HPW-180A
Motortyp	OHV 4-Takt 1-Zylinder luftgekühlt, Rückstoßstarter
Hubraum [cm3]	212
Nennleistung[kW/hp]/Umdrehung proMinute	4,5 / 7 / 3600
Kraftstofftyp	Bleifreies Benzin 95+ Oktan (ROZ)
Fassungsvermögen des Kraftstofftanks [l]	3,5
Motoröltyp	Mineralisch oder halbsynthetisch SAE 10-15W30-40 * ca. 0,6 L für 4-Takt-Motoren
	* 10W30 ist in der Regel ausreichend für die Standardbedingungen, unter denen das Gerät betrieben werden soll
Pumpenöltyp	Getriebe SAE 80-85W90 GL4
Zündkerzentyp /Elektrodenabstand [mm]	F6TC* / 0,7-0,8
	* oder austauschbares Äquivalent
IP-Klasse	IP 45
Abmessungen (Breite x Tiefe x Höhe) [mm]	540 x 780 x 910 560 x 740 x 990
Gewicht [kg]	32	37
Schlauchlänge [m]	8	20
Fassungsvermögen des Reinigungsmitteltanks [L]	2,5 6
Maximaler Wasserdruck [MPa / bar]	22 / 220
Nennwasserdruck (MPa)	18 / 180
Maximaler Wasserdurchfluss [L/Min.]	10
Nennwasserdurchfluss [L/min.]	8,5
Zulässige Wassertemperatur [°C]	1-60
Maximaler Wasserdruck im Anschluss [MPa / bar]	20 / 200
Schallleistungspegel LwA [dB] / garantiert / Messunsicherheit - K	107.2 / 109 / K = 3
Schalldruckpegel LpA [dB], Messunsicherheit - K	93 / K = 3
Schwingungsemissionspegel a h [m/s] / Messunsicherheit - K	≤2.5 / K = 2

1. Allgemeine Beschreibung

Das Handbuch soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen. Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der neuesten Technologien und Komponenten und unter Einhaltung der höchsten Qualitätsstandards entwickelt und hergestellt.

VOR BEGINN DER ARBEITEN IST DIESE BETRIEBSANLEITUNG SORGFÄLTIG ZU LESEN UND ZU VERSTEHEN.

Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, müssen Sie es ordnungsgemäß bedienen und warten, indem Sie die Richtlinien in dieser Bedienungsanleitung befolgen. Die technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten Stand. Der Hersteller behält sich das Recht vor, Änderungen zur Verbesserung der Qualität vorzunehmen. Unter Berücksichtigung des technischen Fortschritts und der Möglichkeiten zur Lärmminderung wird die Anlage so konzipiert und gebaut, dass die Risiken durch Lärmemissionen auf ein Minimum reduziert werden.

Symbolerklärung

CE	Das Produkt entspricht den Anforderungen der einschlägigen Sicherheitsnormen.Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
	Recycelbares Produkt.
	VORSICHT! oder WARNUNG! oder HINWEIS! zur Beschreibung einer Situation (allgemeines Warnzeichen).
	Einen Gehörschutz tragen. Lärmbelastung kann zu Hörverlusten führen.
	Schutzbrille tragen.
	Es sind Schutzhandschuhe zu tragen.
	Fußschutz verwenden.
	ACHTUNG! Warnung vor hoher Geräuschbelastung!
	ACHTUNG! Brandgefahr - brennbares Material!
	Warnung vor der Gefahr einer Vergiftung mit giftigen Substanzen!
	Achtung! Heiße Oberfläche kann Verbrennungen verursachen!
	Erstickende Atmosphäre! Nicht in einem ungelüfteten Raum verwenden (Gefahr einer Kohlenmonoxidvergiftung)!
	In der Nähe des Geräts ist das Rauchen untersagt. Das Gerät enthält leichtentzündliche Substanzen.

ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der Veranschaulichung und können in einigen Details vom tatsächlichen Aussehen des Produkts abweichen.

2. Anwendungssicherheit

ACHTUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Die Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Der Begriff "Gerät" oder "Produkt" in den Warnhinweisen und in der Beschreibung des Handbuchs bezieht sich auf:

Benzin-hochdruckreiniger

2.1. Sicherheit am Arbeitsplatz

a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung oder schlechte Beleuchtung kann zu Unfällen führen. Seien Sie vorausschauend, achten Sie darauf, was Sie tun, und nutzen Sie Ihren gesunden Menschenverstand, wenn Sie das Gerät benutzen.
b) Verwenden Sie das Gerät nicht in explosionsgefährdeten Bereichen, z. B. bei Vorhandensein von brennbaren Flüssigkeiten, Gasen oder Staub. Das Gerät erzeugt Funken, die Staub oder Dämpfe entzünden können.
c) Wenn Sie Schäden oder Unregelmäßigkeiten beim Betrieb des Produkts feststellen, schalten Sie es sofort aus und melden Sie dies einer autorisierten Person.
d) Bei Zweifeln an der Funktionstüchtigkeit des Produkts oder bei Beschädigung des Produkts wenden Sie sich bitte an den Kundendienst des Herstellers.
e) Reparaturen am Gerät dürfen nur vom Kundendienst des Herstellers durchgeführt werden. Keine Reparaturen in Eigenregie durchführen!
f) Im Falle eines Brandes oder einer Brandentzündung dürfen nur Pulver- oder Schaumlöscher (CO2) verwendet werden, um die unter Spannung stehenden Geräte zu löschen.
g) Kinder und unbefugte Personen dürfen sich nicht im Arbeitsbereich aufhalten. (Unachtsamkeit kann zum Verlust der Kontrolle über das Gerät führen.)
h) Verwenden Sie das Gerät in gut belüfteten Bereichen.

i) Während des Betriebs des Geräts entstehen Staub und Schutt, bitte schützen Sie umstehende Personen vor deren schädlichen Auswirkungen.
j) Überprüfen Sie regelmäßig den Zustand der Sicherheitshinweisaufkleber. Falls die Aufkleber unleserlich sind, müssen sie ersetzt werden.
k) Bewahren Sie diese Anleitung zum späteren Nachschlagen auf. Soll das Gerät an Dritte weitergegeben werden, muss auch die Gebrauchsanweisung mit übergeben werden.
I) Bewahren Sie Verpackungsteile und kleine Montageteile außerhalb der Reichweite von Kindern auf.
m) Halten Sie das Gerät von Kindern und Tieren fern.
n) Beachten Sie bei Verwendung dieses Geräts mit anderen Geräten auch die einschlägigen Gebrauchsanweisungen.

Immer beachten! Achten Sie darauf, dass Kinder und andere Unbeteiligte bei der Bedienung des Geräts sicher sind.

2.2. Eigenschutz

a) Bedienen Sie das Gerät nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen, die Ihre Fähigkeit zur Bedienung des Geräts beeinträchtigen könnten.
b) Das Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten geistigen, sensorischen oder intellektuellen Fähigkeiten oder durch Personen mit mangelnder Erfahrung und/oder mangelndem Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
c) Das Gerät darf nur von Personen bedient werden, die körperlich fit und in der Lage sind, das Gerät zu bedienen, und die entsprechend geschult sind und diese Betriebsanleitung gelesen haben sowie in Arbeitssicherheit und Gesundheitsschutz unterwiesen wurden.
d) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand, wenn Sie mit dem Gerät arbeiten. Ein Moment der Unachtsamkeit während des Betriebs kann zu schweren Verletzungen führen.
e) Verwenden Sie bei der Arbeit mit dem Gerät die erforderliche persönliche Schutzausrüstung, wie in Abschnitt 1 der Symbolerklärung angegeben. Die Verwendung geeigneter, zugelassener persönlicher Schutzausrüstung verringert das Verletzungsrisiko.
f) Um ein versehentliches Einschalten des Gerätes zu vermeiden, achten Sie darauf, dass sich der Betriebsschalter in der Position „Aus“ befindet, bevor Sie den Netzstecker an die Stromquelle anschalten

g) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere Kontrolle des Geräts in unerwarteten Situationen.
h) Tragen Sie keine weite Kleidung und keinen Schmuck. Halten Sie Haare, Kleidung und Handschuhe von den beweglichen Teilen fern. Lose Kleidung, Schmuck oder lange Haare können von beweglichen Teilen erfasst werden.
i) Jegliches Werkzeug und Schlüssel zur Einstellung des Geräts müssen vor den Einschalten entfernt werden. Ein Werkzeug oder Schlüssel, die in dem rotierenden Teil des Geräts zurückbleiben, können zu körperlichen Verletzungen führen.
j) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen.
k) Halten Sie weder Ihre Hände noch andere Gegenstände in das Innere des Laufgeräts!

2.3. Sichere Verwendung des Geräts

a) Stellen Sie sicher, dass das Rad fest sitzt. Verwenden Sie Werkzeuge, die für die Anwendung geeignet sind. Ein richtig ausgewähltes Produkt wird die Aufgabe, für die es entwickelt wurde, besser und sicherer erfüllen.
b) Verwenden Sie das Gerät nicht, wenn der EIN/AUS-Schalter nicht richtig funktioniert (sich nicht ein- und ausschalten lässt). Geräte, die nicht über einen Schalter gesteuert werden können, sind unsicher, dürfen nicht betrieben werden und müssen repariert werden.
c) Trennen Sie das Gerät von der Stromversorgung, bevor Sie es einstellen, reinigen oder warten. Eine solche Vorbeugungsmaßnahme verringert das Risiko eines versehentlichen Einschaltens.
d) Bewahren Sie das unbenutzte Produkt außerhalb der Reichweite von Kindern und Personen auf, die mit dem Gerät oder dieser Anleitung nicht vertraut sind. Die Geräte sind in den Händen unerfahrener Benutzer gefährlich.
e) Halten Sie das Gerät in einem guten technischen Zustand. Prüfen Sie vor jedem Einsatz, ob allgemeine Schäden oder Schäden an beweglichen Teilen vorliegen (Risse in Bauteilen und Komponenten oder andere Zustände, die den sicheren Betrieb des Geräts beeinträchtigen können). Wenn das Gerät beschädigt ist, geben Sie es vor der Verwendung zur Reparatur.
f) Halten Sie das Gerät von Kindern fern.
g) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies gewährleistet eine sichere Verwendung.

h) Um die Funktionstüchtigkeit des Geräts zu gewährleisten, dürfen die werksseitig installierten Abdeckungen nicht entfernt und die Schrauben nicht gelöst werden.
i) Beachten Sie beim Transport oder der Verbringung des Geräts vom Lager zum Einsatzort die in dem Land, in dem das Gerät verwendet wird, geltenden Gesundheits- und Sicherheitsvorschriften für die manuelle Handhabung.
j) Vermeiden Sie Situationen, in denen das Gerät unter starker Belastung während des Betriebs stehen bleibt. Dies kann zu einer Überhitzung der Antriebskomponenten und damit zur Beschädigung des Geräts führen.
k) Es ist untersagt, das Gerät unbeaufsichtigt laufen zu lassen.
I) Das Gerät sollte regelmäßig gereinigt werden, um die dauerhafte Ablagerung von Schmutz zu verhindern.
m) Vergewissern Sie sich vor jedem Gebrauch, dass die Düse richtig im Gerät sitzt und dass der Schlauch richtig befestigt und unbeschädigt ist.
n) Der Luftein- und -auslass darf nicht blockiert werden.
o) Bei dem Gerät handelt es sich nicht um ein Spielzeug. Die Reinigung und Wartung darf ohne Aufsicht von Erwachsenen nicht von Kindern durchgeführt werden.
p) Es ist verboten das leere Gerät zu starten.
q) Es ist untersagt die Konstruktion des Geräts zu verändern, um die Parameter oder Bauweise des Geräts zu modifizieren.
r) Das Gerät muss von Feuer- und Wärmequellen ferngehalten werden.
s) Die Lüftungsöffnungen des Geräts dürfen nicht blockiert werden!
t) ACHTUNG! Tauchen Sie das Gerät beim Reinigen oder Verwenden niemals in Wasser oder andere Flüssigkeiten.
u) Verwenden Sie das Gerät nicht in Räumen mit sehr hoher Luftfeuchtigkeit / in unmittelbarer Nähe von Wasserbehältern!
v) Lassen Sie das Gerät nicht nass werden!
w) Schützen Sie das Gerät vor direkter Sonneneinstrahlung.
x) Halten Sie einen Sicherheitsabstand zwischen dem Arbeitsbereich des Geräts und umstehenden Personen ein.
y) Die Hochdruckdüse darf niemals auf Personen, Tiere, Elektrogeräte oder Stromkabel gerichtet werden. Dies kann zu Verletzungen oder Stromschlägen führen.
z) Bei der Verwendung der Hochdruckreinigerpistole muss auf den Rückschlag geachtet werden. Die Hochdruckpistole und Düse müssen immer mit beiden Händen gehalten werden.
aa) Das Gerät ist für die Verwendung mit einem vom Hersteller gelieferten oder empfohlenen Reinigungsmittel vorgesehen. Die Verwendung anderer Reinigungsmittel kann sich negativ auf die sichere Verwendung des Geräts auswirken.
bb) Fahrzeugreifen aus einem Mindestabstand von 50 cm reinigen, um Beschädigungen durch den Hochdruckstrahl zu vermeiden!

cc) Bevor Sie den Motor starten, füllen Sie den Behälter mit Öl zum entsprechenden Ölstand. Wenn der Ölstand zu niedrig ist, springt der Motor nicht an oder schaltet sich möglicherweise ab.

dd) Jeder Austritt von Betriebsölen aus dem Gerät muss den zuständigen Stellen gemeldet werden bzw. man muss sich den im Einsatzgebiet geltenden gesetzlichen Bestimmungen richten.

ee) Gefahr! Gesundheitsgefährdung und Gefahr einer Explosion des Verbrennungsmotors.

ff) Die Motorabgase enthalten giftiges Kohlenmonoxid. Der Aufenthalt in einer kohlenmonoxidhaltigen Umgebung kann zur Bewusstlosigkeit und sogar zum Tod führen. Lassen Sie den Motor nicht in einem geschlossenen Raum laufen.

gg) Benzin ist brennbar und explosiv. Vor dem Tanken den Motor abstellen und abkühlen lassen.

hh) Achtung! Falscher Kraftstoff kann zu Schäden am Motor führen.

ii) VORSICHT! Einige Teile des Geräts werden während des Gebrauchs heiß! Es ist verboten, heiße Bauteile der Anlage während und nach dem unmittelbaren Betrieb zu berühren! Verbrennungsgefahr!

jj) Achtung! Die HT-HPW-180 ist nicht für den Anschluss an eine Trinkwasserversorgung vorgesehen!

kk) Vergewissern Sie sich, dass das für die Druckreinigung verwendete Wasser frei von Verunreinigungen ist,

II) Vermeiden Sie dynamisches Ein- und Ausschalten des Geräts!

mm) Achtung! Die gewaschene Oberfläche kann bei unsachgemäßer Verwendung durch den Hochdruckwasserstrahl beschädigt werden. Der Wasserstrahl muss immer zuerst auf einer freien Fläche und am besten auf einer anderen Oberfläche, deren Struktur der des zu waschenden Gegenstandes entspricht, getestet werden.

nn) Sprühen Sie keine brennbaren Stoffe mit dem Gerät! Es besteht Explosionsgefahr!

oo) Achtung! Betreiben Sie das Gerät nicht ohne Luftfilter!

pp) Achtung! Im Falle einer Notabschaltung: Motorschalter in die Stellung "OFF" bringen!

ACHTUNG! Obwohl das Produkt so konstruiert wurde, dass es sicher ist und über angemessene Sicherheitsvorkehrungen verfügt, besteht trotz der zusätzlichen Sicherheitsvorkehrungen für den Benutzer eingeringes Unfall- oder Verletzungsrisiko bei der Handhabung des Produkts. Es wird empfohlen, bei der Verwendung Vorsicht und gesunden Menschenverstand walten zu lassen.

3. Anweisungen für den Gebrauch

Das Gerät wurde entwickelt, um die Reinigung verschiedener Gegenstände und Oberflächen zu erleichtern, insbesondere an Orten, an denen es keinen Zugang zu Strom gibt, um eine herkömmliche Waschmaschine zu benutzen. Das Gerät kann auch Wasser aus einem externen Tank beziehen.

Für allerlei Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der Anwender.

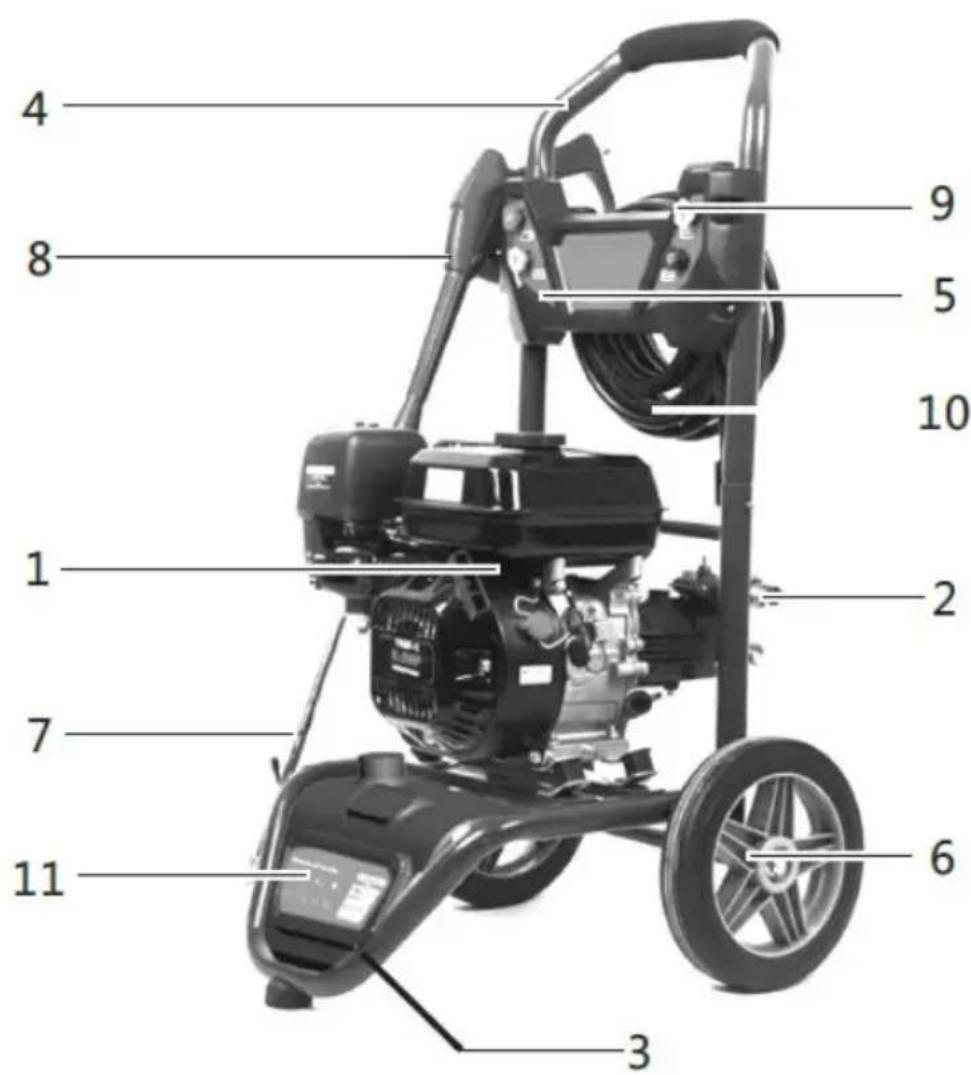

3.1. Produktübersicht

HT-HPW-180

4 8 1 7 11 3 6 2 10 5 9

1. Motor
2. Pumpe
3. Unterer Rahmen

4. Transportgriff

5. Steuerfeld

6. Kreis (x2)
7. Lance
8. Die Waffe
9. Düse
10. Panzerschlauch
11. Behälter für Reinigungsmittel

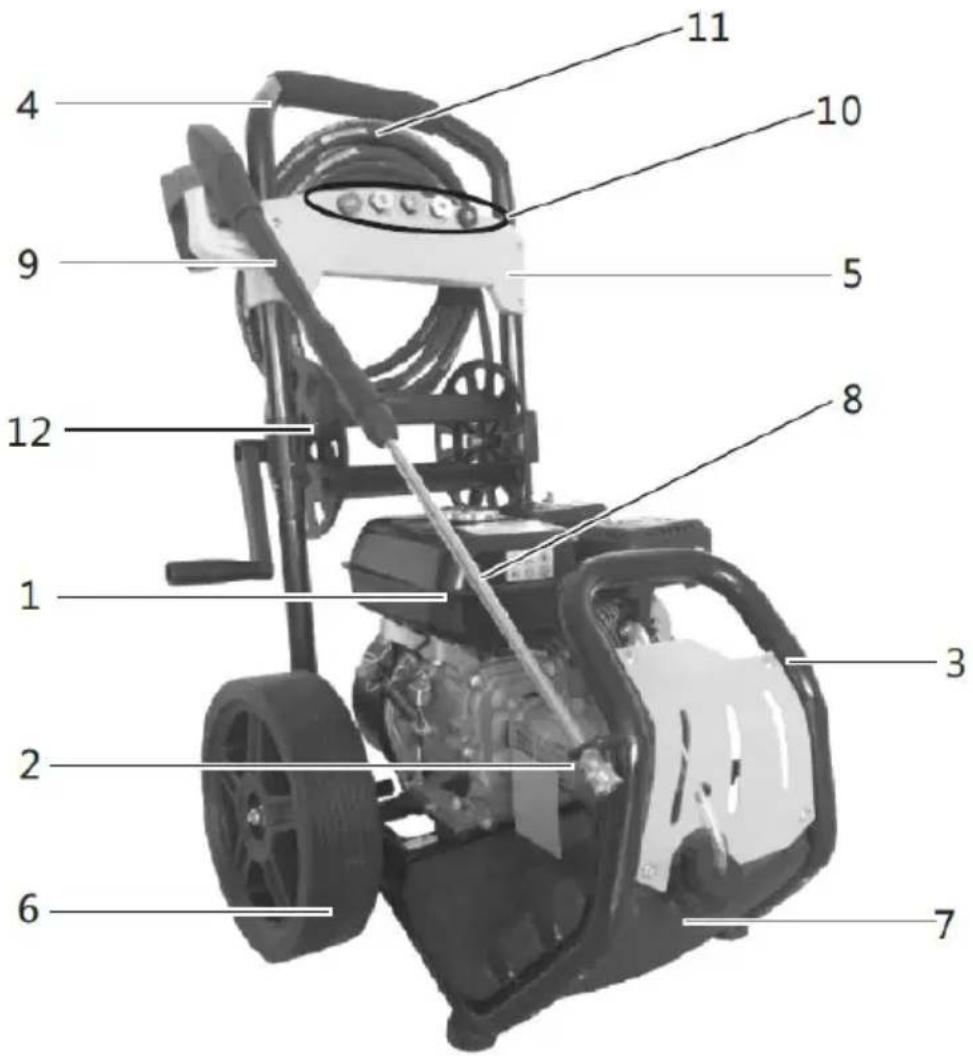

HT-HPW-180A

1. Motor
2. Pumpe
3. Unterer Rahmen
4. Transportgriff
5. Steuerfeld
6. Kreis (x2)
7. Behälter für Reinigungsmittel
8. Lance
9. Die Waffe

10. Düse

11. Panzerschlauch

12. Schlauchaufroller

3.2. Arbeitsvorbereitung

AUFSTELLUNG DES GERÄTS:

Die Umgebungstemperatur darf 45°C nicht überschreiten. Verwenden Sie das Gerät nur in gut belüfteten Bereichen, vorzugsweise in offenen Räumen. Der Auspuffausgang des Motors darf nicht blockiert werden. Das Gerät muss von heißen Oberflächen ferngehalten werden. Betreiben Sie das Gerät immer auf einer ebenen, stabilen, sauberen, feuerfesten Oberfläche und außerhalb der Reichweite von Kindern und Personen mit eingeschränkten geistigen, sensorischen und intellektuellen Funktionen. Der Arbeitsplatz des Geräts sollte einen unmittelbaren Zugang zum Wasserabsperrventil und zur Motorzündung ermöglichen. Es ist darauf zu achten, dass der Druck der Wasserversorgung des Geräts den empfohlenen Bereich nicht überschreitet.

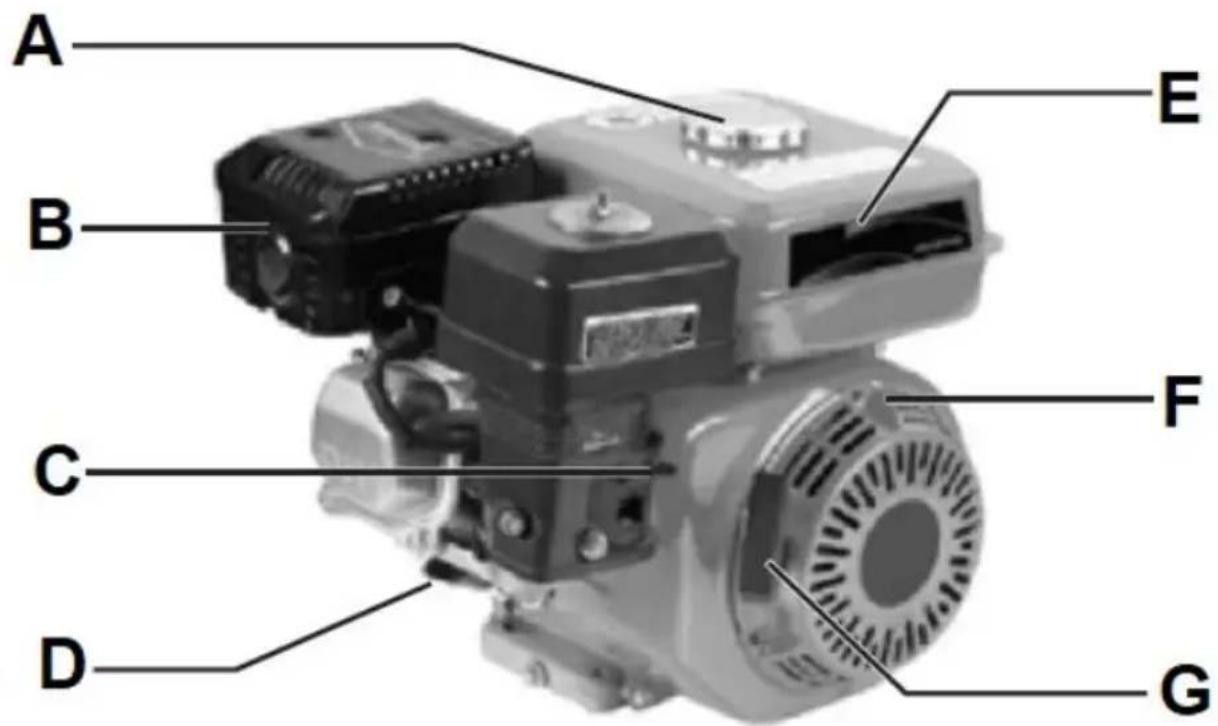

3.2.1 Allgemeine Beschreibung des Motors

A. Treibstofftankverschluss
B. Schalldämpfer mit Auspuffrohr
C. Manueller Saughebel
D. Öleinlaufverschluss mit Ölmessstab
E. Treibstofftank

F. Zündschalter (auf dem Bild nicht sichtbar - auf der anderen Seite)

G. Startergriff für Tugger

MONTAGE DER GERÄTE UND VORBEREITUNG AUF DIE ARBEIT: HT-HPW-180

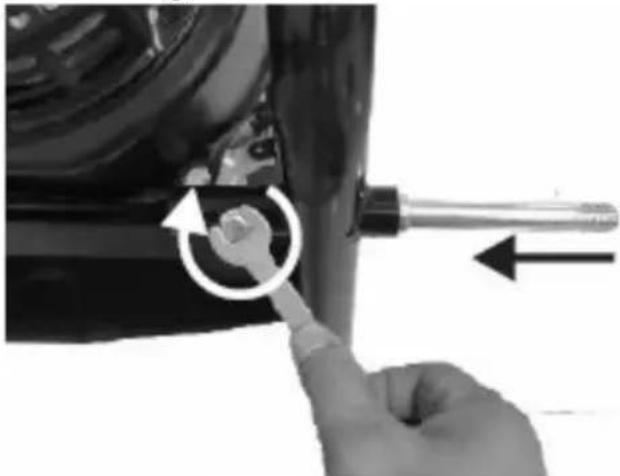

a) Stecken Sie die Achse in das spezielle Loch an der Unterseite des Hilfsrahmens und befestigen Sie sie mit M6-Schrauben:

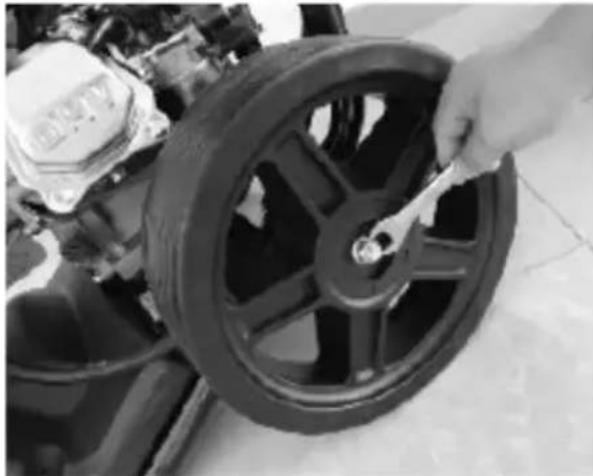

b) Setzen Sie die Räder auf beide Seiten der montierten Achse und befestigen Sie sie mit Muttern:

c) Befestigen Sie den Schlauchaufhänger:

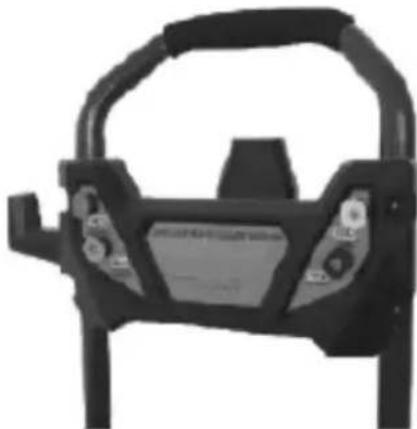

d) Befestigen Sie die Düsenplatte an der Oberseite des Rahmens:

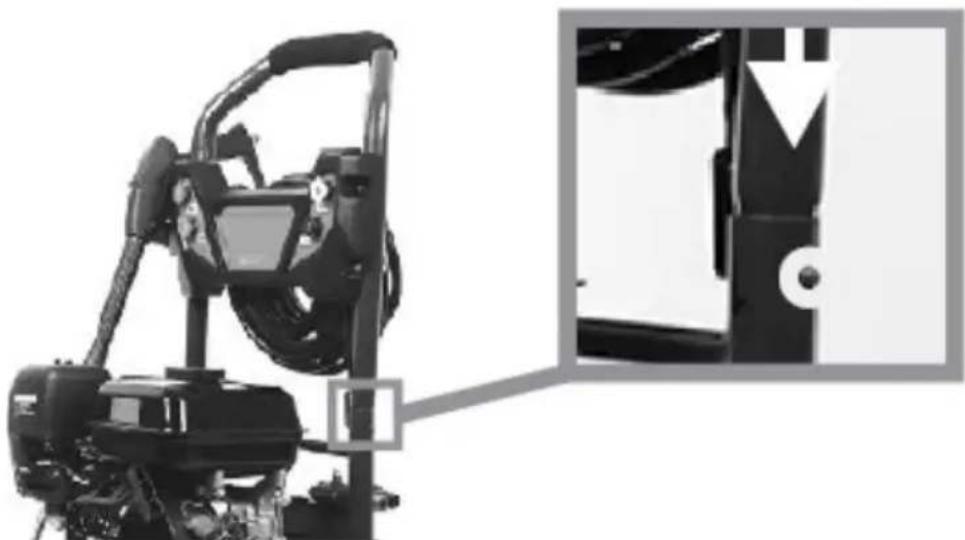

e) Befestigen Sie den oberen Teil des Rahmens mit dem Griff am unteren Teil, indem Sie ihn überlappen, bis die Verriegelungsklinke einrastet:

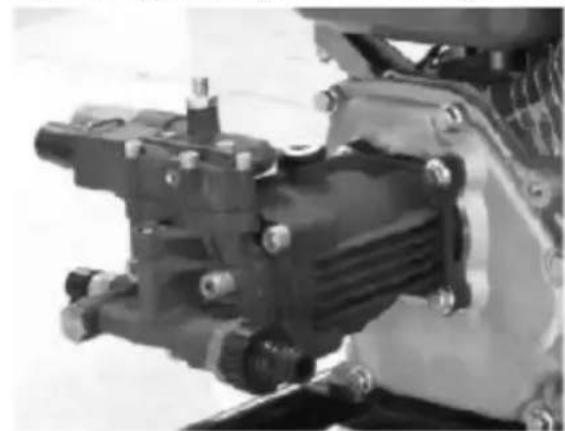

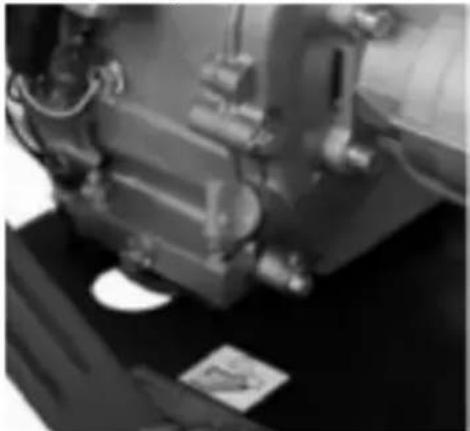

f) Füllen Sie den Motor mit Motoröl gemäß den empfohlenen Spezifikationen, da das Gerät für den Transport kein Öl benötigt. Der Motor hat 2 Einfülldeckel (mit der Aufschrift "OIL") - vorne und hinten - Sie müssen nur einen davon zum Einfüllen des Öls verwenden. Stellen Sie das Gerät auf eine gerade, ebene Fläche und gießen Sie so viel Motoröl ein, dass der kalte Ölstand die obere zulässige Grenze erreicht, die auf dem Messstab an einer der Einfüllschrauben markiert ist, wenn dieser wieder in seine Öffnung eingeführt wird:

ACHTUNG: Bei einer Überfüllung des Motoröls über den zulässigen, sicheren Stand am Ölmessstab hinaus kann das überschüssige Öl abgesaugt werden.

g) Schließen Sie den verstärkten Hochdruckschlauch an den Auslass (A in der Abbildung unten) am Pumpengehäuse an:

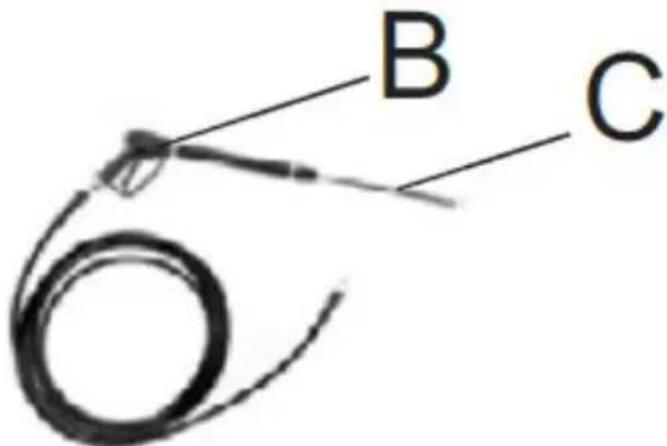

h) Verbinden Sie das andere Ende des Druckschlauchs mit der Pistole (B in Abb. unten) und führen Sie die Sprühlanze (C in Abb.) in das Ende der Pistole ein - drücken Sie sie mit einer Feder ein und drehen Sie sie dann, bis die Lasche an ihrem Ende einrastet:

B C

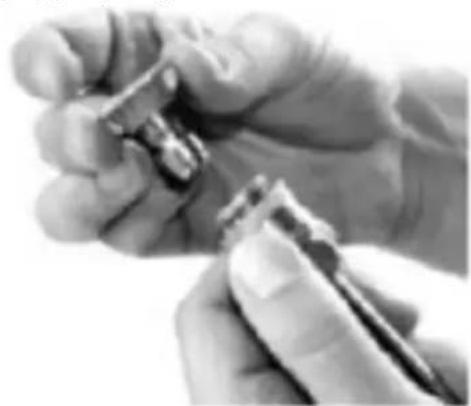

i) Stecken Sie die gewünschte Düse auf die Lanze, indem Sie den Flansch am Ende der Düse umdrehen und sich vergewissern, dass sie nach der Anwendung fest sitzt, wenn der Flansch in die ursprüngliche Verbindung zurückkehrt:

WICHTIG: Eine ungenaue Befestigung der Düse kann dazu führen, dass sie während des Gebrauchs spontan abfällt, was zu Sachschäden oder Verletzungen des Bedieners führen kann.

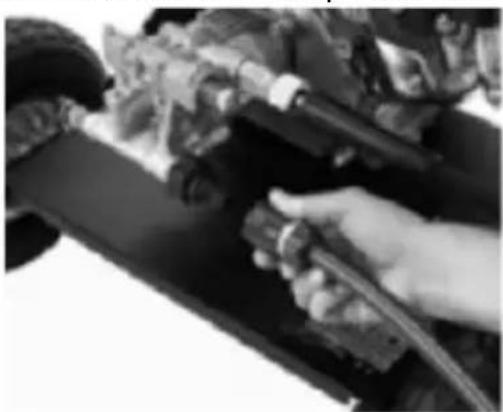

j) Verbinden Sie den Schlauch mit der (gedrehten) Wasserzufuhr mit dem Anschluss an der Pumpe des Geräts:

k) Füllen Sie den Kraftstoff in den Tank ein und achten Sie darauf, dass Sie nicht über den maximal zulässigen Füllstand hinaus überfüllen - über die obere Linie der Verengung des Filters im Einfüllstutzen.

HT-HPW-180

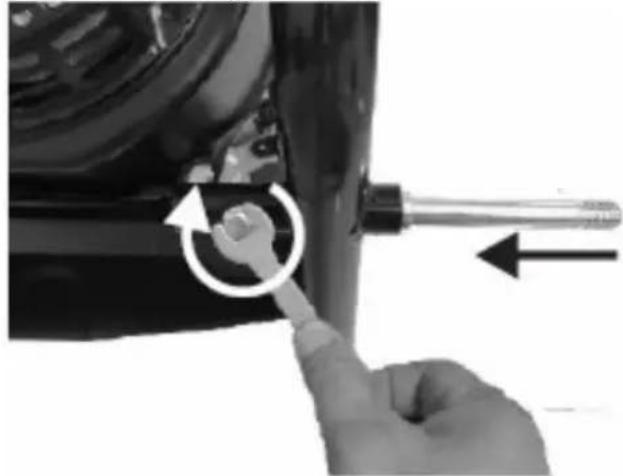

a) Führen Sie die Achse in das spezielle Loch an der Unterseite des Hilfsrahmens ein und befestigen Sie sie mit M6-Schrauben:

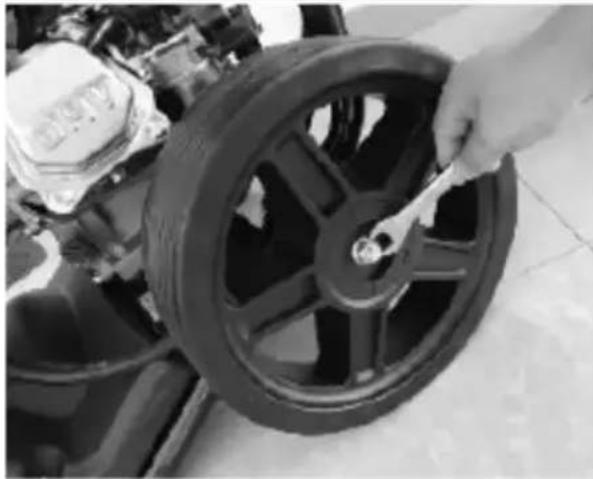

b) Setzen Sie die Räder auf beide Seiten der montierten Achse und befestigen Sie sie mit Muttern:

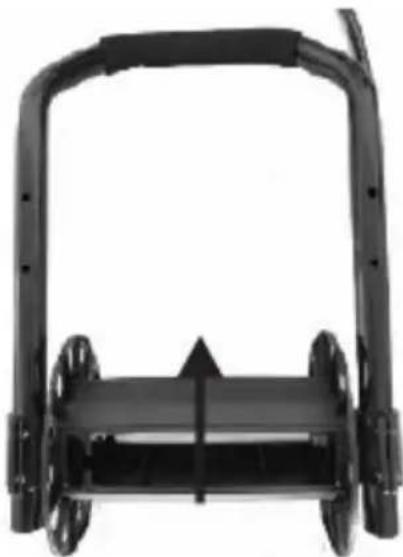

c) Folgen Sie der Pfeilmarkierung in der Abbildung unten, um die Schlauchspule zu befestigen:

d) Befestigen Sie die Transporthalterung mit dem oberen Rahmenteil auf dem unteren Rahmenteil, bis der Riegel in das entsprechende Loch einrastet (A in der folgenden Abbildung):

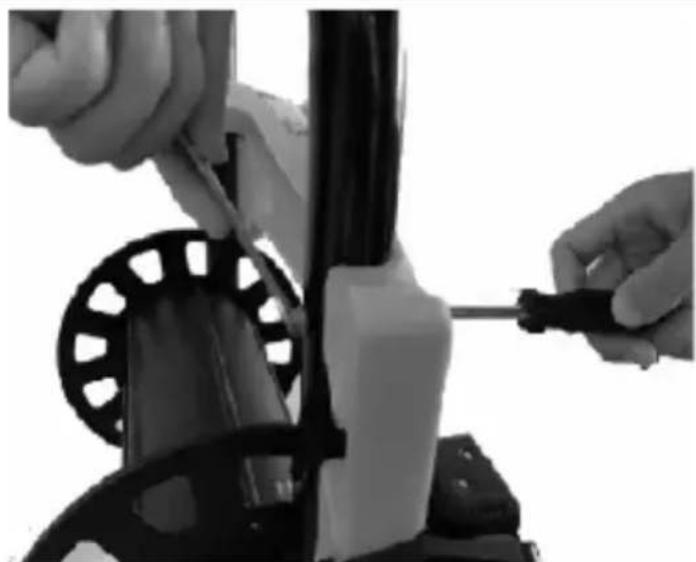

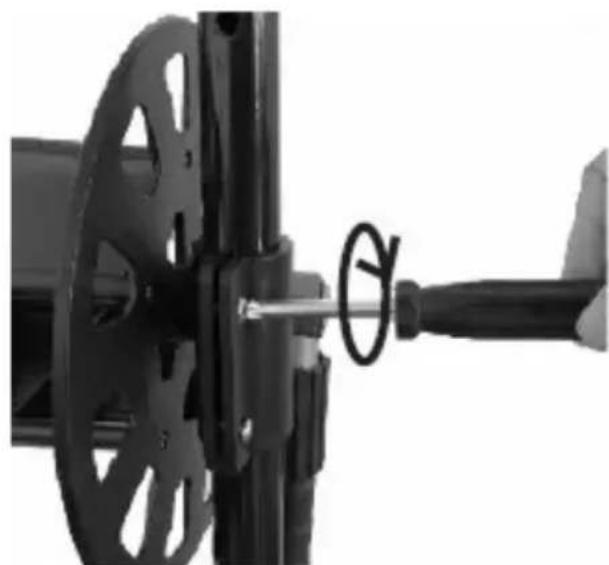

e) Um die Spule auf dem Gewicht zu befestigen, muss sie mit einer Schraube angezogen werden:

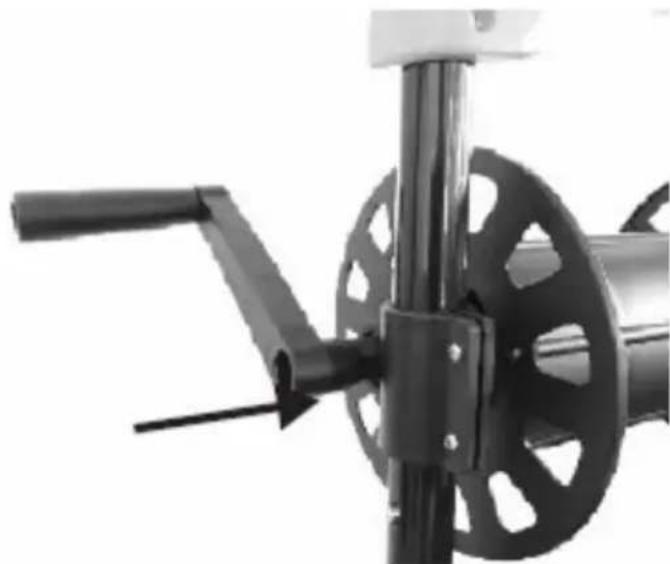

f) Führen Sie den Hebel entsprechend dem Pfeil in der Abbildung unten in das Befestigungsloch der Schlauchspule ein:

g) Bringen Sie die Düsenplatte wie in der Abbildung unten gezeigt am Gerät an:

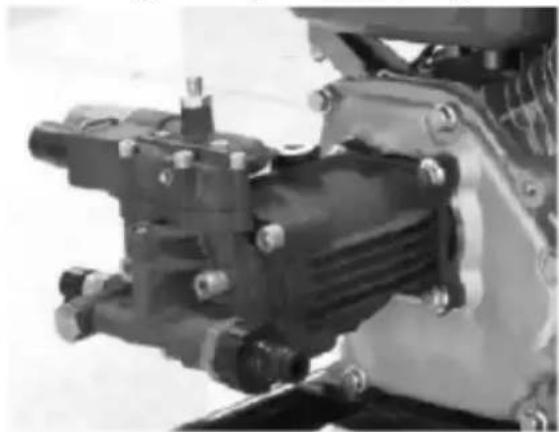

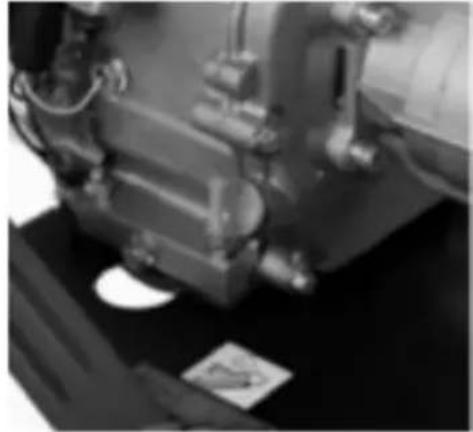

h) Füllen Sie den Motor mit Motoröl gemäß den empfohlenen Spezifikationen, da das Gerät für den Transport kein Öl benötigt. Der Motor hat 2 Einfüllstutzen - vorne und hinten - schrauben Sie einfach einen davon ab, um das Öl einzufüllen. Stellen Sie das Gerät auf eine gerade, ebene Fläche und gießen Sie so viel Motoröl ein, dass der kalte Ölstand die obere zulässige Grenze erreicht, die auf dem Messstab an einer der Einfüllschrauben markiert ist, wenn dieser wieder in seine Öffnung eingeführt wird:

ACHTUNG: Bei einer Überfüllung des Motoröls über den zulässigen, sicheren Stand am Ölmessstab hinaus kann das überschüssige Öl abgesaugt werden. i) Schließen Sie den verstärkten Hochdruckschlauch an den Auslass (A in der Abbildung unten) am Pumpengehäuse an:

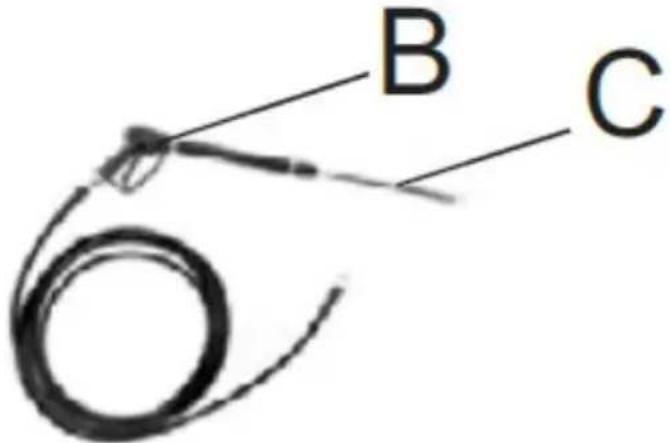

j) Verbinden Sie das andere Ende des Druckschlauchs mit der Pistole (B in Abb. unten) und stecken Sie die Sprühlanze (C in Abb.) in das Ende der Pistole - drücken Sie sie mit einer Feder ein und drehen Sie sie dann, bis die Lasche an ihrem Ende einrastet:

B C

k) Stecken Sie die gewünschte Düse auf die Lanze, indem Sie den Flansch am Ende der Düse umdrehen und sich vergewissern, dass sie nach der Anwendung fest sitzt, wenn der Flansch in die ursprüngliche Verbindung zurückkehrt:

WICHTIG: Eine ungenaue Befestigung der Düse kann dazu führen, dass sie während des Gebrauchs spontan abfällt, was zu Sachschäden oder Verletzungen des Bedieners führen kann.

I) Verbinden Sie den Schlauch mit der (gedrehten) Wasserzufuhr mit dem Anschluss an der Pumpe des Geräts:

m) Füllen Sie den Kraftstoff in den Tank ein und achten Sie darauf, dass Sie nicht über den maximal zulässigen Füllstand hinaus auffüllen - über die obere Linie der Verengung des Filters im Einfüllstutzen.

3.3. Arbeiten mit dem Gerät.

3.3.1 Einschalten/Ausschalten

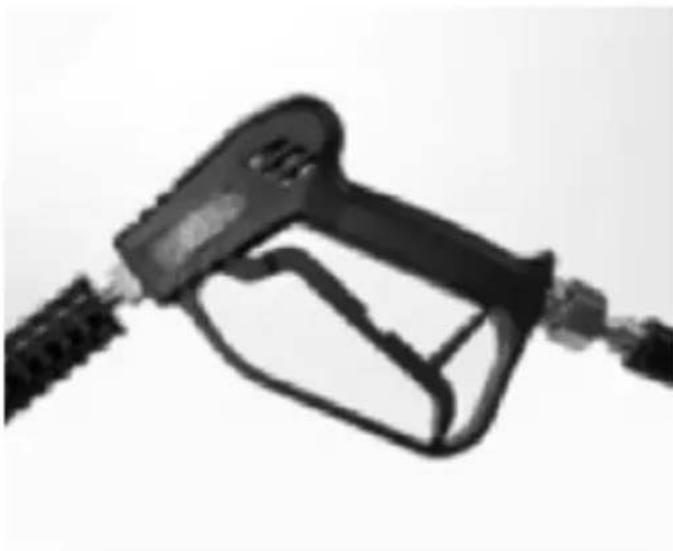

a) Schalten Sie die Wasserversorgung ein und betätigen Sie den Abzug der Spritzpistole, um die Luft aus dem System zu entfernen, d. h. bis ein gleichmäßiger Wasserstrahl aus der Düse austritt:

WICHTIG: Bei der ersten Inbetriebnahme ist es ratsam, den Abzug an der Pistole zu drücken und gleichzeitig den Starterzug zu ziehen, um das Starten des Geräts zu erleichtern.

HINWEIS: Der Abzug der Pistole ist mit einer Sperre versehen, um eine versehentliche Betätigung zu verhindern:

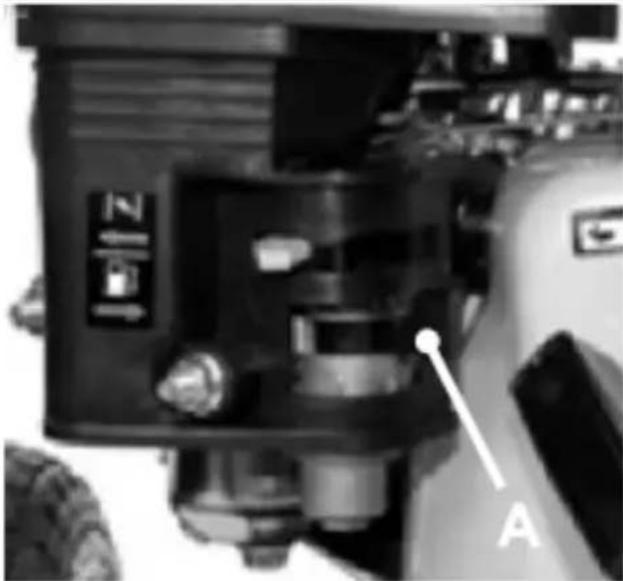

b) Öffnen Sie den Kraftstoffhahn (siehe Verteilersymbol), indem Sie seinen Hebel in Richtung des Zeigers bewegen (siehe "A" in der Abbildung unten):

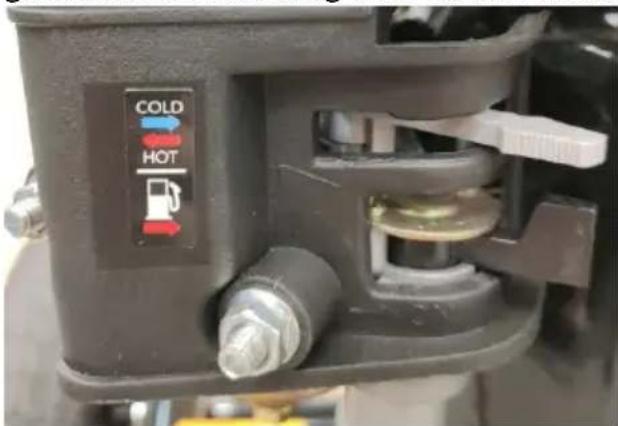

c) Schalten Sie die Absaugung ein, d.h. bewegen Sie den Hebel in die geschlossene Richtung oder in die Position "COLD":

COLD HOT

HINWEIS: Verwenden Sie die Absaugung nicht, wenn der Motor warm ist oder die Betriebsumgebung heiß ist.

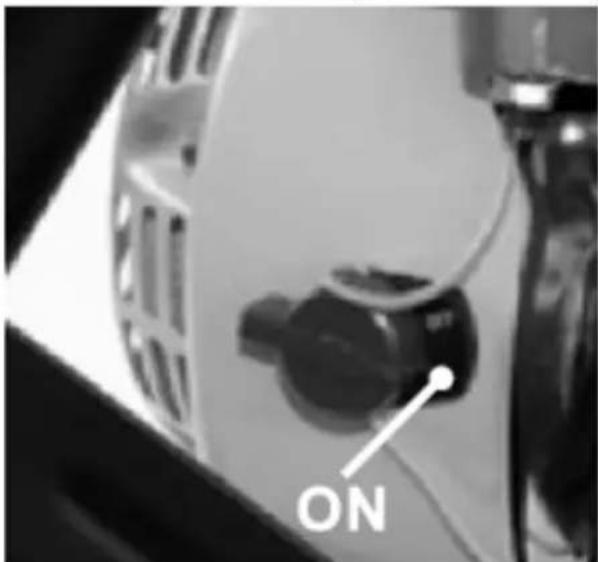

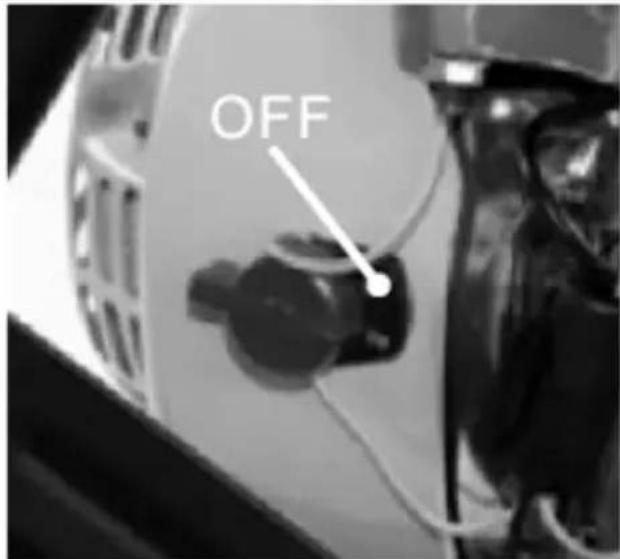

d) Schalten Sie die Zündung des Motors ein, indem Sie den Drehknopf von "OFF" auf "ON" drehen, d. h. im Uhrzeigersinn:

ON

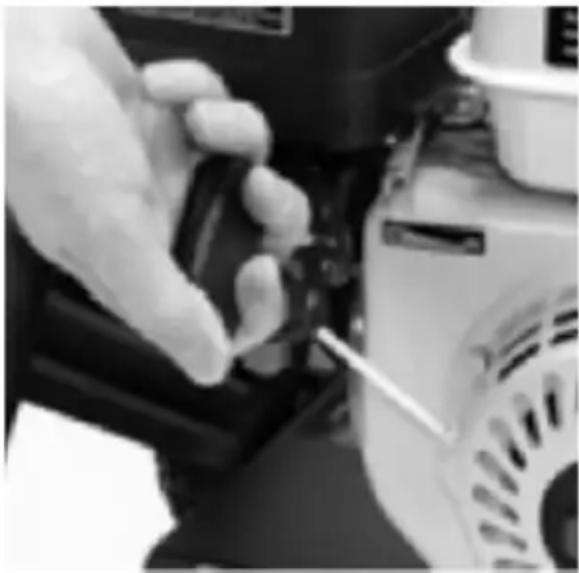

e) Fassen Sie den Griff des Starterseils und ziehen Sie langsam, aber stetig, bis Sie einen Widerstand spüren. Ziehen Sie dann mit einer festen Bewegung,

aber lassen Sie den Griff noch nicht aus der Hand und ziehen Sie nicht bis zum Ende des Seils:

f) Nach dem Anlassen des Motors muss die Ansaugung einen Moment auf Betriebstemperatur gebracht werden, bevor sie durch Umlegen des Hebels in die Position "HOT" ausgeschaltet wird.

HINWEIS: Manchmal kann es notwendig sein, den Anlasser ein paar Mal zu ziehen, bevor der Motor anspringt. Das ist normal, besonders bei kalten Temperaturen, genauso wie es bei kalten Temperaturen etwas länger dauern kann, bis der Motor die Betriebstemperatur erreicht.

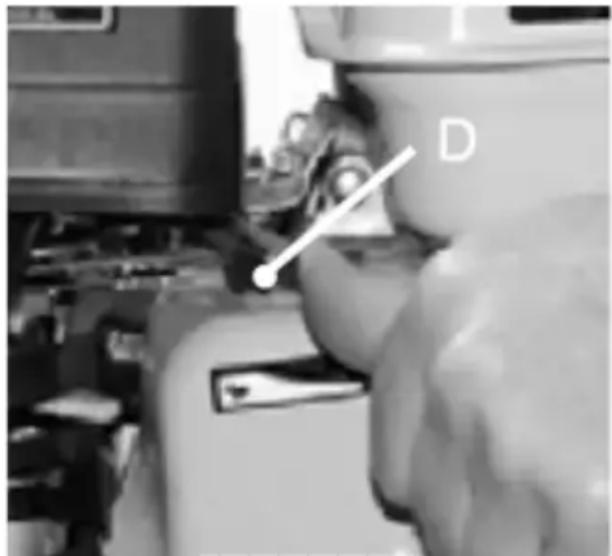

g) Sobald der Motor warmgelaufen ist, können Sie mit dem Gashebel (D in der Abbildung unten) die gewünschte Motordrehzahl einstellen - das Kaninchensymbol steht für hohe und das Schildkrötensymbol für niedrige Drehzahl:

h) Sie können den Waschvorgang starten, indem Sie den Abzug der Pistole drücken.

i) Um das Gerät auszuschalten, schalten Sie zuerst den Zündschalter in die Position "OFF", um den Motor abzustellen:

OFF

j) Schließen Sie den Kraftstoffhahn, indem Sie den Hebel in die entgegengesetzte Richtung des geöffneten Ventils bewegen.

k) Nachdem Sie das Gerät ausgeschaltet und die Wasserzufuhr abgestellt haben, entfernen Sie das restliche Druckwasser aus dem Gerät, indem Sie den Abzug der Pistole drücken, bis kein Wasser mehr aus der Sprühlanze fließt.

3.3.2 Auswahl der richtigen Spitze/Düse

Je nach Modell stehen verschiedene Düsen zur Auswahl, die sich durch den erzeugten Wasserstrahl und Druck unterscheiden:

- 0 ° (rot) - erzeugt einen sehr präzisen, punktförmigen Strahl mit dem höchsten Druck. Diese Düse ist nur für den Einsatz auf sehr widerstandsfähigen Oberflächen wie Metall oder Beton geeignet. Nicht auf empfindlichen Oberflächen wie Holz etc. verwenden!

- 15 ° (gelb) / 25 ° (grün) - erzeugt eine starke Strömung von 15 ° / 25 ° Abweichung in beide Richtungen von der Mitte der Düse. Verwenden Sie diese Düsen nur auf Oberflächen, die einem hohen Druck standhalten.

- 40 ° (weiß) - eine Düse, die einen mittelstarken Strahl mit einer Abweichung von 40 erzeugt, geeignet für den Einsatz auf den meisten Oberflächen und für den universellen Einsatz, z. B. beim Waschen eines Fahrzeugs.

- Soap / 84 ° (schwarz) - eine spezielle Düse mit niedrigem Druck und sehr breitem Strahl, die für die Anwendung verschiedener Reinigungsmittel, z.B. Aktivschaum, bestimmt ist. Diese Düse sollte mit Spezialmitteln verwendet werden, die in einen separaten Reinigungsmitteltank eingefüllt werden (siehe separate Beschreibung).

3.3.3 Waschen mit einem Reinigungsmittel

ACHTUNG: Verwenden Sie nur Reinigungsmittel, die speziell für Hochdruckreiniger entwickelt wurden, wobei zu berücksichtigen ist, dass einige Mittel bei niedrigeren und höheren Temperaturen unterschiedlich wirken und unterschiedliche Dichten aufweisen können. Einzelheiten finden Sie in den Anwendungshinweisen auf der Verpackung des betreffenden Mittels.

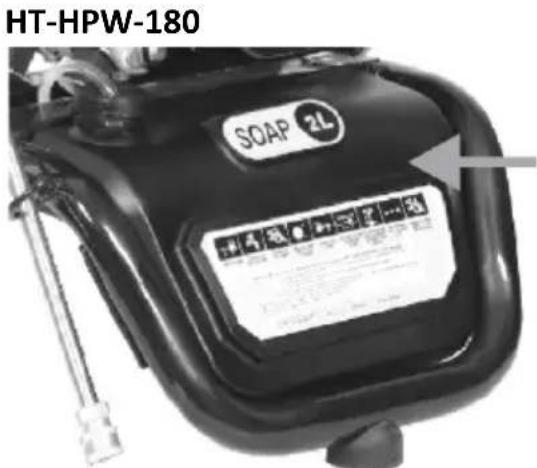

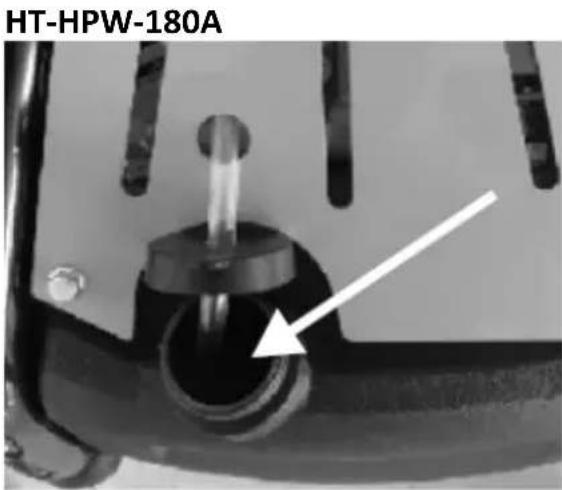

- Stecken Sie die schwarze Düse auf das Ende der Sprühlanze. - Füllen Sie das Reinigungsmittel in den Spezialtank (mit der Aufschrift "SOAP" auf dem Deckel) und achten Sie darauf, dass der Schlauch, der das Mittel ansaugt, nachdem Sie den Tankdeckel wieder aufgesetzt haben, den Boden des Tanks erreicht:

HT-HPW-180 SOAP 2L

HT-HPW-180A

• Das Mittel wird zusammen mit Wasser versprüht.
- Lassen Sie kein unbenutztes Mittel im Tank, sondern leeren Sie ihn, bevor Sie das Gerät einlagern.

3.3.4 Entstopfung der Düse

Manchmal kann es vorkommen, dass der Wasserstrahl aus der Düse ungleichmäßig oder instabil ist, d.h. er bricht ab. Wenn sich der Durchfluss nach einer Weile nicht verbessert, ist die Düse höchstwahrscheinlich verstopft. In diesem Fall:

• Lassen Sie den Abzug der Pistole los.
  • Schalten Sie das Gerät aus
• Lösen Sie die Pistole aus, um Restwasser und Druck aus der Pistole abzulassen.
• Nehmen Sie die Düse von der Sprühlanze ab und untersuchen Sie sie auf eine verstopfte Öffnung.
• Verwenden Sie zum Einfädeln der verstopften Düse die mitgelieferte Nadel mit einem Fingeröhr.
• Bringen Sie die Düse wieder an der Sprühlanze an und prüfen Sie, ob die Reinigung geholfen hat.

3.4. Reinigung und Wartung

a) Vor jeder Reinigung, Einstellung oder dem Austausch von Zubehörteilen und wenn das Gerät nicht in Gebrauch ist, ziehen Sie es heraus und lassen Sie es vollständig abkühlen, warten Sie, bis die rotierenden Teile zum Stillstand gekommen sind, und entfernen Sie das Restwasser mit Druck aus dem System.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor Feuchtigkeit und direkter Sonneneinstrahlung.
d) Es ist verboten, das Gerät mit einem Wasserstrahl abzuspritzen oder es in Wasser zu tauchen.
e) Achten Sie darauf, dass kein Wasser durch die Öffnungen des Gehäuses eindringt.
f) Reinigen Sie die Lüftungsöffnungen mit einer Bürste und Druckluft.
g) Das Gerät muss regelmäßig hinsichtlich seiner technischen Leistungsfähigkeit und auf eventuelle Schäden hin überprüft werden.
h) Verwenden Sie zur Reinigung ein weiches, feuchtes Tuch.
i) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen Gegenstände (z. B. Drahtbürste oder Metallspachtel), da diese die Oberfläche des Gerätematerials beschädigen können.

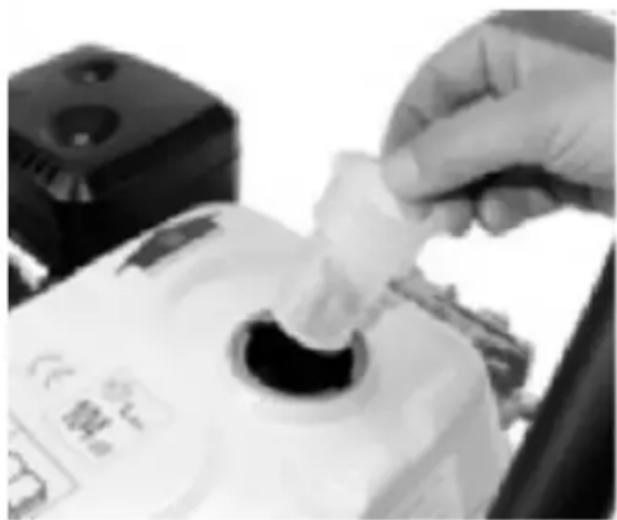

j) Nach jeweils 150 Betriebsstunden, wenn das Gerät abgekühlt ist, den Kraftstofftank entleeren, den Siebfilter vom Einfüllstutzen abnehmen und reinigen (z. B. beim Spülen mit Benzin):

Spülen Sie auch den Kraftstofftank aus.

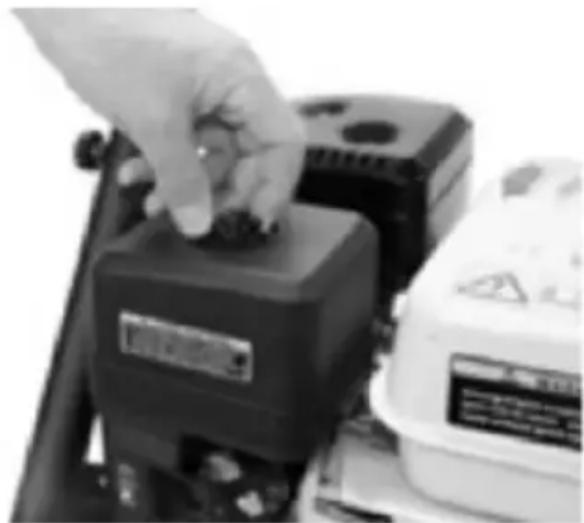

k) Entfernen Sie alle 100 Betriebsstunden oder sechs Monate (je nachdem, was zuerst eintritt) den Motorluftfilter und reinigen oder ersetzen Sie ihn, falls erforderlich:

Spülen Sie den Filter für die weitere Verwendung in warmem Wasser mit einem milden Reinigungsmittel und trocknen Sie ihn vor dem Zusammenbau vollständig ab.

ACHTUNG: Starten Sie den Motor nie ohne Luftfilter! Warten Sie den Luftfilter häufiger, wenn das Gerät unter extrem staubigen Bedingungen betrieben wird.

I) Das Motoröl sollte nach den ersten 20 Betriebsstunden nach der Inbetriebnahme und danach alle 100 oder sechs Monate gewechselt werden (je nachdem, was früher verloren geht):

- Lassen Sie den Motor einige Minuten laufen, um das Öl zu erwärmen - warmes Öl ist dünner und läuft schneller ab.

ACHTUNG: Das Öl in einem Motor, der kürzlich gelaufen ist, kann heiß sein - Verbrennungsgefahr!

• Stellen Sie das Gerät auf eine ebene und stabile Fläche.
• Stellen Sie einen Altölbehälter unter die Ölablassschraube.

• Schrauben Sie eine der Öleinfüllschrauben ab.

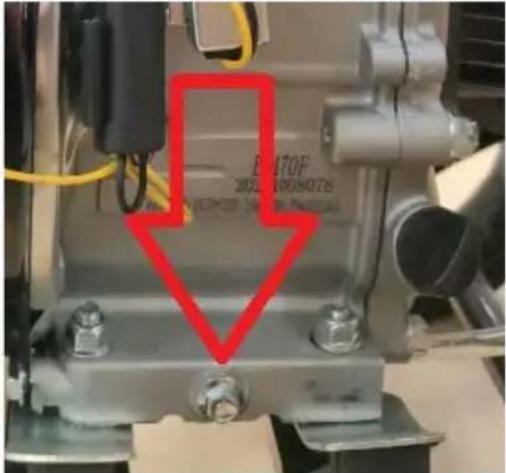

• Schrauben Sie die Ölablassschraube vorsichtig heraus.

EHTOF 2022-00080178

- Warten Sie, bis das Altöl vollständig abgetropft ist, und prüfen Sie den Zustand der Dichtung - ist sie beschädigt oder verschlissen, ersetzen Sie sie durch eine neue.

• Schrauben Sie die Ölablassschraube wieder ein.

• Füllen Sie frisches Öl über den Einfülldeckel ein.

m) Wenn das Gerät mehr als einen Monat lang nicht benutzt wird:

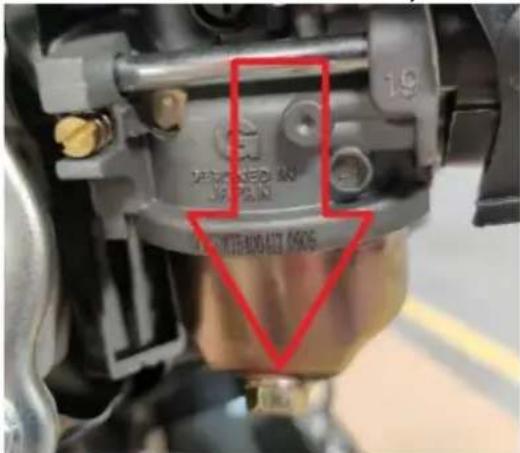

- Entleeren Sie den Kraftstoff aus dem Tank und dem Kraftstoffsystem, indem Sie den Niederschlagsfilter abschrauben (Foto unten) oder den Kraftstoffschlauch vom Vergaser abnehmen oder dem Kraftstoff einen Stabilisator hinzufügen (beachten Sie die Anweisungen des Herstellers des Zusatzstoffs).

60617200431/900

ACHTUNG: Lassen Sie den Kraftstoff nie länger im Gerät als vom Hersteller des zugesetzten Stabilisierungsadditivs erlaubt!

- Entfernen Sie das Zündkabelrohr von der Zündkerze und schrauben Sie die Zündkerze ab:

- Gießen Sie 1 Esslöffel frisches Motoröl durch das Zündkerzenloch in den Zylinder und ziehen Sie (bei ausgeschalteter Zündung) mehrmals vorsichtig am Anlasserhebel, bis Sie einen Widerstand (Kompression) spüren, um das Öl im Zylinder zu verteilen.

• Die Zündkerze wieder im Motor einsetzen.

• Das Motoröl auswechseln.

n) Alle 100 Betriebsstunden oder sechs Monate (je nachdem, was zuerst eintritt) die Zündkerze ausbauen und den Zustand der Elektroden überprüfen und die Elektroden gegebenenfalls mit einer Drahtbürste reinigen. Vor dem Wiedereinbau der Zündkerze müssen die Zündkerzenscheiben und der Abstand zwischen ihnen überprüft und gegebenenfalls richtig eingestellt werden. Wenn sich herausstellt, dass die Kerze abgenutzt ist, ersetzen Sie sie durch eine neue Kerze oder einen geeigneten Ersatz.

o) Wechseln Sie das Getriebeöl im Pumpenmechanismus alle 100 Betriebsstunden. Bei jedem Wechsel des Getriebeöls können Sie das System spülen, indem Sie das verbrauchte Öl ablassen, gereinigtes Kerosin in das System gießen und das Gerät 10-15 Sekunden lang laufen lassen, bevor Sie frisches Öl einfüllen. Lassen Sie dann das Kerosin ab und gießen Sie das frische Getriebeöl ein.

ENTSORGUNG VON ALTGERÄTEN.

Altgeräte dürfen nicht im Hausabfall entsorgt werden, sondern muss an einer Recycling-Sammelstelle für Elektro- und Elektronikgeräte abgegeben werden. Dies wird durch das Symbol auf dem Produkt, der Gebrauchsanweisung oder der Verpackung angezeigt. Die im Gerät verwendeten Materialien können entsprechend ihrer Kennzeichnung wiederverwendet werden. Durch Wiederverwendung, Recycling oder andere Formen der Nutzung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

Bei Ihrer örtlichen Verwaltung erhalten Sie entsprechende Informationen über geeignete Stelle für die Entsorgung von Altgeräten.

Umwelt- und Entsorgungshinweise

Hersteller an Verbraucher

Sehr geehrte Damen und Herren,

gebrauchte Elektro- und Elektronikgeräte dürfen gemäß europäischer Vorgaben [1] nicht zum unsortierten Siedlungsabfall gegeben werden, sondern müssen getrennt erfasst werden. Das Symbol der Abfalltonne auf Rädern weist auf die Notwendigkeit der getrennten Sammlung hin. Helfen auch Sie mit beim Umweltschutz. Sorgen Sie dafür, dieses Gerät, wenn Sie es nicht mehr weiter nutzen wollen, in die hierfür vorgesehenen Systeme der Getrenntsammlung zu geben.

In Deutschland sind Sie gesetzlich [2] verpflichtet, ein Altgerät einer vom unsortierten Siedlungsabfall getrennten Erfassung zuzuführen. Die öffentlich - rechtlichen Entsorgungsträger (Kommunen) haben hierzu Sammelstellen eingerichtet, an denen Altgeräte aus privaten Haushalten ihres Gebietes für Sie kostenfrei entgegengenommen werden. Möglicherweise holen die rechtlichen Entsorgungsträger die Altgeräte auch bei den privaten Haushalten ab.

Bitte informieren Sie sich über Ihren lokalen Abfallkalender oder bei Ihrer Stadt- oder Gemeindeverwaltung über die in Ihrem Gebiet zur Verfügung stehenden Möglichkeiten der Rückgabe oder Sammlung von Altgeräten.

[1] RICHTLINIE 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES ÜBER ELEKTRO- UND ELEKTRONIK - ALTGERÄTE

[2] Gesetz über das Inverkehrbringen, die Rücknahme und die umweltverträgliche Entsorgung von Elektro- und Elektronikgeräten (Elektro- und Elektronikgerätegesetz - ElektroG).

Utylizacja produktu
