NÁVOD K OBSLUZE HT-HPW-180 Hillvert

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesnéhc překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Popis parametru	Hodnota parametru
Název výrobku	Benzínový vysokotlaký čistič
Model	HT-HPW-180	HT-HPW-180A
Typ motoru	OHV 4-taktní 1-válec vzduchem chlazený, zpětný startér
Výtlak [cm3]	212
Jmenovitý výkon [kW/hp]/ot. za minutu	4,5 / 7 / 3600
Druh paliva	Bezolovnatý benzín 95+ oktanů (RON)
Objem palivové nádrže [L]	3,5
Typ motorového oleje	Minerální nebo polosyntetický SAE 10-15W30-40 * cca. 0,6 l pro 4-taktní motory
	* pro standardní podmínky, ve kterých má zařízení pracovat, zpravidla stačí 10W30
Typ čerpadla oleje	Převodovka SAE 80-85W90 GL4
Typ zapalovací svíčky / vzdálenost elektrod [mm]	F6TC* / 0,7-0,8
	* nebo zaměnitelný ekvivalent
třída IP	IP 45
Rozměry (šířka x hloubka x výška) [mm]	540 x 780 x 910 560 x 740 x 990
Hmotnost [kg]	32	37
Délka hadice [m]	8	20
Kapacita nádrže na čisticí prostředek [L]	2,5 6
Maximální tlak vody [MPa / bar]	22 / 220
Jmenovitý tlak vody (MPa)	18 / 180
Maximální průtok vody [L/min.]	10
Jmenovitý průtok vody [l/min.]	8,5
Přípustná teplota vody [°C]	1-60
Maximální tlak vody v přípojce [MPa / bar]	20 / 200
Hladina akustického výkonu LwA [dB] / garantovaná / Nejistota měření - K	107,2 / 109 / K = 3
Hladina akustického tlaku LpA [dB], nejistota měření - K	93/K = 3
Úroveň emise vibrací ah [m/s] / Nejistota měření - K	< 2,5 / K = 2

1. Všeobecný popis

Účelem tohoto návodu je pomoci při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený prísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

NEŽ ZAČNETE PRACOVAT SE ZAŘÍZENÍM, PEČLIVĚ SI PROČTĚTE TENTO NÁVOD, ABYSTE POROZUMĚLI VŠEM JEHO POKYNŮM.

Abyste zajistili dlouhý a spolehlivý provoz zařízení, ujistěte se, že jej provozujete a udržujete správně podle pokynů v tomto návodu k použití. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo na změny za účelem zlepšení kvality. S ohledem na technický pokrok a možnosti snížení hluku je jednotka navržena a postavena tak, aby rizika vyplývající z emisí hluku byla snížena na nejnižší možnou míru.

Vysvětlení symbolů

CE		Výrobek splňuje požadavky příslušných bezpečnostních norem.
		Před použitím se seznamte s pokyny.
		Recyklovatelný výrobek.
		POZOR! nebo VAROVÁNÍ! nebo PAMATUJ! popisující situaci (obecné varovné znamení).
		Používejte ochranu sluchu. Expozice hluku může vést ke ztrátě sluchu.
		Používejte ochranné brýle.
		Používejte ochranné rukavice.
		Používejte ochranu nohou.
		UPOZORNĚNÍ! Varování před silným hlukem!
		UPOZORNĚNÍ! Nebezpečí požáru – hořlavé materiály!
		Varování před nebezpečím otravy toxickými látkami!
		Upozornění! Horký povrch může způsobit popáleniny!
		Dusivá atmosféra! Nepoužívejte v nevětraném prostoru (nebezpečí otravy oxidem uhelnatým)!
		V blízkosti zařízení platí zákaz kouření. Zařízení obsahuje hořlavé látky.

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

2. Bezpečnost používání

UPOZORNĚNÍ! Přečtěte si všechna bezpečnostní varování a pokyny. Nedodržování varování a pokynů může způsobit těžké zranění nebo smrt.

Termín „zařízení“ nebo „produkt“ ve varováních a v popisu pokynů se týká:

Benzínový vysokotlaký čistič

2.1. Bezpečnost na pracovišti

a) Udržujte pracovní prostor uklizený a dobře osvětlený. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Budťe předvídaví, sledujte, co děláte, a při používání jednotky používejte zdravý rozum.

b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Při používání zařízení vznikají jiskry, které mohou zapálit prach nebo výpary.

c) Zjistíte-li poškození nebo nesrovnalosti v provozu výrobku, ihned jej vypněte a nahlaste oprávněné osobě.

d) V případě pochybností, zda výrobek funguje správně, nebo pokud zjistíte, že je poškozený, kontaktujte servis výrobce.

e) Opravy zařízení může provádět pouze servis výrobce. Je zakázáno provádět opravy svépomocně!

f) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).

g) Do pracovního prostoru nesmějí děti ani nepovolané osoby. (Nepozornost může vést ke ztrátě kontroly nad jednotkou.)

h) Zařízení používejte pouze v dostatečně větraných prostorech.

i) Při provozu zařízení vzniká prach a nečistoty, chraňte prosím kolemjdoucí před jejich škodlivými účinky.

j) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Jsou-li nálepky nečitelné, vyměňte je.

k) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.

I) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.

m) Zařízení uložte mimo dosah dětí a zvířat.

n) Během používání tohoto zařízení společně s jinými zařízeními musí být při jejich používání zohledněny také jejich návody k použití.

Zapamatujte si! Během práce se zařízením chraňte děti a jiné, okolní osoby.

2.2. Osobní bezpečnost

a) Toto zařízení nepoužívejte, pokud jste unavení, nemocní nebo pod vlivem alkoholu, drog nebo léků, které by mohly zhoršit vaši schopnost ovládat zařízení.
b) Zařízení není určeno pro použití osobami (včetně dětí) se sníženými mentálními, smyslovými nebo intelektuálními funkcemi nebo osobami, které nemají zkušenosti a/nebo znalosti, pokud nejsou pod dohledem nebo nebyly poučeny osobou odpovědnou za jejich bezpečnost, jak ovládat zařízení.
c) Jednotku mohou obsluhovat osoby, které jsou fyzicky způsobilé, schopné s ní pracovat a příslušně proškolené, které si přečetly tento návod k obsluze a byly proškoleny o bezpečnosti a ochraně zdraví při práci.
d) Při používání zařízení dávejte pozor a říd'te se zdravým rozumem. Chvilková nepozornost během operace může způsobit vážné zranění.
e) Používejte osobní ochranné prostředky vyžadované při práci se zařízením a uvedené v bodu 1 vysvětlivek symbolů. Používání vhodných a atestovaných osobních ochranných prostředků snižuje riziko úrazu.
f) Pro zabránění náhodnému uvedení zařízení do provozu zkontrolujte před připojením ke zdroji napájení, zda je přepínač v poloze „vypnuto“.
g) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.
h) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.
i) Před zapnutím zařízení odstraňte veškeré seřizovací nástroje, nářadí nebo klíče. Nástroje, nářadí nebo klíč ponechaný v otáčející se části zařízení může způsobit zranění.
j) Zařízení není hračka. Děti by měly být sledovány, aby bylo zajištěno, že si s výrobkem nehrají.
k) Nevkládejte ruce dovnitř zařízení, pokud je v provozu!

2.3. Bezpečné používání zařízení

a) Je nutné se přesvědčit, zda je kolo na zařízení umístěno stabilně. Používejte nářadí určené k danému účelu. Správně vybraný produkt odvede lepší a bezpečnější práci, pro kterou byl navržen.
b) Zařízení nepoužívejte, pokud vypínač ON/OFF nefunguje správně (nezapíná a nevypíná). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.
c) Před nastavováním, čištěním nebo servisem odpojte zařízení od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.

d) Nepoužívaný výrobek uchovávejte mimo dosah dětí a kohokoli, kdo není obeznámen se zařízením nebo s tímto návodem. V rukou nezkušených uživatelů jsou tato zařízení nebezpečná.
e) Udržujte zařízení v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození vraťte zařízení před použitím k opravě.
f) Zařízení chraňte před dětmi.
g) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.
h) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.
i) Při přepravě nebo přemistování zařízení ze skladu na místo použití dodržujte zdravotní a bezpečnostní pravidla pro ruční manipulaci platná v zemi, kde je zařízení používáno.
j) Vyhněte se situacím, kdy se zařízení během provozu zastaví při velkém zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.
k) Zapnuté zařízení neponechávejte bez dozoru.
I) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
m) Před každým použitím zkontrolujte, zda je nástavec v zařízení správně namontován, zda je hadice správně upevněná a zda není poškozená.
n) Nezakrývejte přívod a vývod vzduchu.
o) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
p) Prázdné zařízení nikdy neuvádějte do provozu.
q) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
r) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
s) Nezakrývejte větrací otvory zařízení!
t) UPOZORNĚNÍ! Během čištění nebo používání zařízení jej nikdy neponořujte do vody nebo jiných tekutin.
u) Nepoužívejte zařízení v místnostech s velmi vysokou vlhkostí / v bezprostřední blízkosti nádrží na vodu!
v) Nenechte zařízení navlhnout!
w) Chraňte zařízení před přímým slunečním zářením.
x) Udržujte bezpečnou vzdálenost mezi pracovním prostorem zařízení a okolními osobami.
y) Nikdy nemiřte vysokotlakou tryskou na lidi, zvířata, elektrické spotřebiče nebo elektrické kabely. Mohlo by dojít ke zranění nebo úrazu elektrickým proudem.
z) Při používání vysokotlaké čisticí pistole dávejte pozor na zpětný ráz. Vysokotlakou pistoli a trysku vždy držte oběma rukama.

aa) Zařízení je navrženo pro použití s čisticím prostředkem dodaným nebo doporučeným výrobcem. Použití jiných čisticích prostředků může mít nepříznivý vliv na bezpečné používání zařízení.
bb) Pneumatiky vozidla čistěte ze vzdálenosti minimálně 50 cm, aby nedošlo k poškození vysokotlakým paprskem!
cc) Před zapnutím zařízení doplňte hladinu oleje podle pokynů. Pokud je hladina oleje příliš nízká, motor nenastartuje nebo se může vypnout.
dd) Únik provozních olejů ze zařízení oznamte příslušným službám nebo se řídte právními předpisy platnými v místě používání zařízení.
ee) Nebezpečí! Riziko pro zdraví a riziko výbuchu spalovacího motoru.
ff) Výfukové plyny motoru obsahují jedovatý oxid uhelnatý. Pobyt v prostředí s obsahem oxidu uhelnatého může být příčinou bezvědomí i smrti. Nenechávejte běžet motor v uzavřeném prostoru.
gg) Benzin je hořlavou a výbušnou látkou. Před tankováním by měl být motor vypnutý a vychladlý
hh) Upozornění! Nesprávné palivo může způsobit poškození motoru.
ii) POZOR! Některé části zařízení se během používání zahřívají! Během a po okamžitém provozu je zakázáno dotýkat se horkých součástí systému! Nebezpečí opaření!
jj) Upozornění! HT-HPW-180 není určen k připojení na zdroj pitné vody!
kk) Ujistěte se, že voda použitá pro tlakové čištění je bez jakýchkoliv nečistot,
II) Vyhněte se dynamickému zapínání/vypínání zařízení!
mm) Upozornění! Při nesprávném způsobu použití může vysokotlaký proud vody poškodit mytý povrch. Proud vody vždy nejprve vyzkoušejte na otevřeném prostranství, nejlépe na jiném povrchu, který odpovídá struktuře toho, který hodláte čistit.
nn) Přístrojem nestříkejte hořlavé látky! Nebezpečí výbuchu!
oo) Upozornění! Nespouštějte zařízení bez vzduchového filtru!
pp) Upozornění! V případě nouzového vypnutí: nastavte spínač motoru do polohy "OFF"!

UPOZORNĚNÍ! Přestože byl produkt navržen tak, aby byl bezpečný a má odpovídající bezpečnostní opatření, a navzdory dalším bezpečnostním funkcím poskytovaným uživateli, stále existuje mírné riziko nehody nebo zranění při manipulaci s produktem. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

3. Návod k použití

Zařízení je navrženo tak, aby pomáhalo čistit různé předměty a povrchy, zejména v místech, kde není přístup k elektrině, k použití klasické myčky. Zařízení může čerpat vodu i z externí nádrže.

Zodpovědnost za veškeré škody, které vzniknou jako důsledek používání zařízení způsobem, který není v souladu s jeho určením, je na straně uživatele.

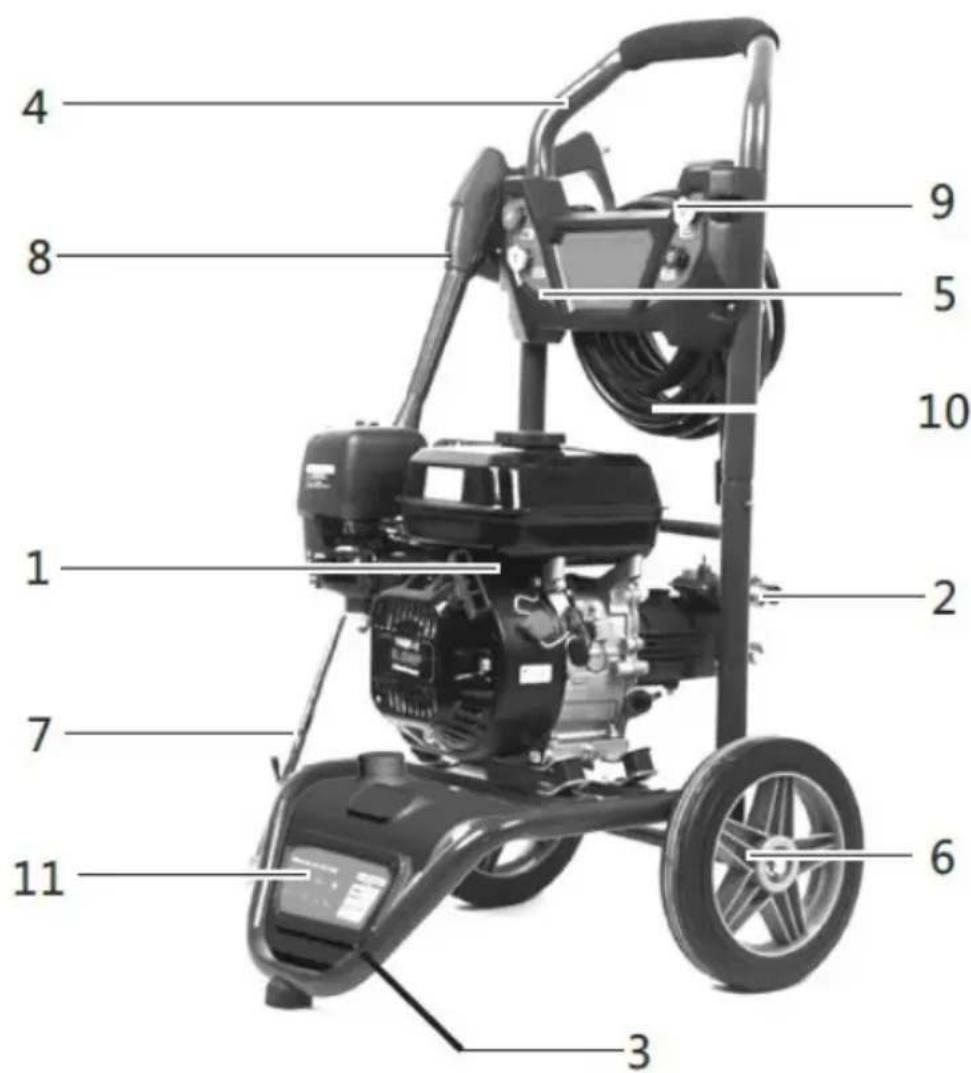

3.1. Přehled produktů

HT-HPW-180

4 8 1 7 11 3 6 2 10 5 9

1. Motor
2. Čerpadlo
3. Spodní rám
4. Transportní držák

5. Ovládací panel

6. Kruh (2x)

7. Lance
8. Zbraň
9. Tryska
10. Vyztužená hadice
11. Nádoba na čisticí prostředek

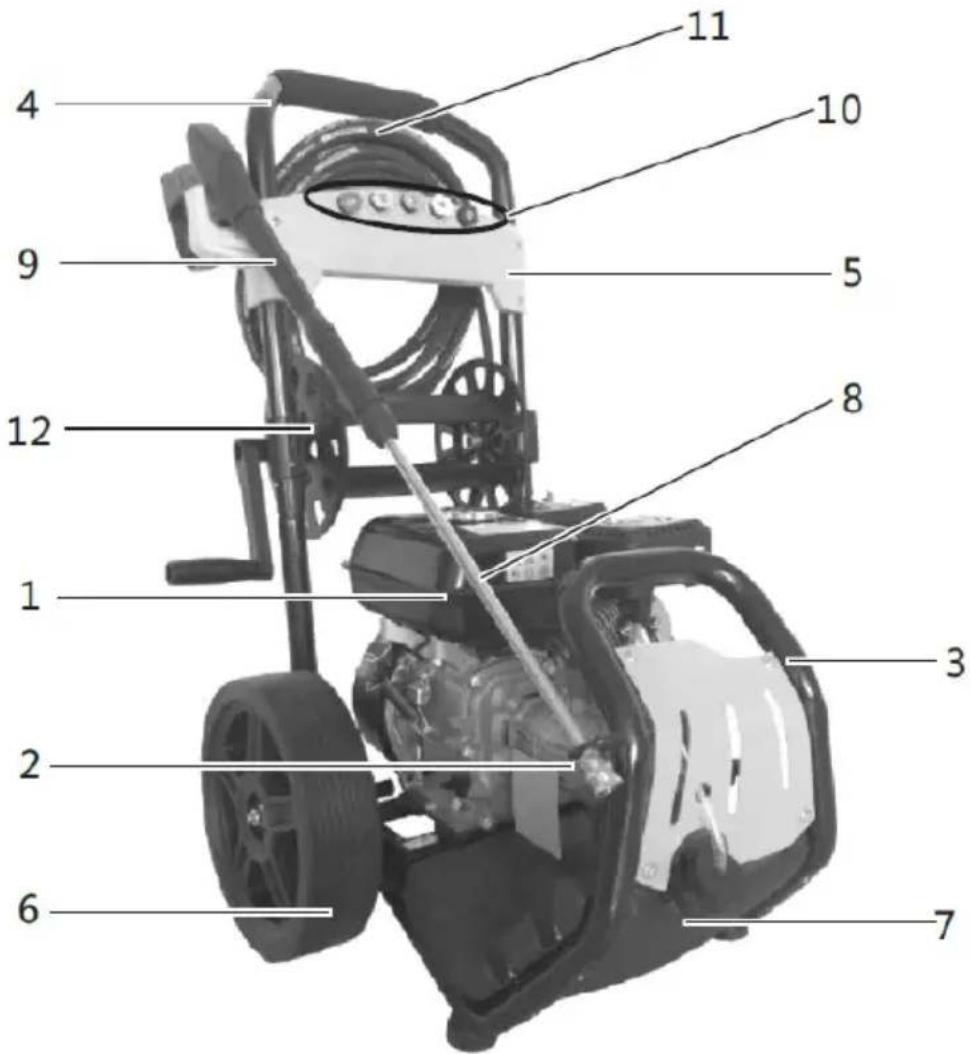

HT-HPW-180A

1. Motor
2. Čerpadlo
3. Spodní rám
4. Transportní držák
5. Ovládací panel
6. Kruh (2x)
7. Nádoba na čisticí prostředek
8. Lance
9. Zbraň
10. Tryska
11. Vyztužená hadice

12. Hadicový naviják

3.2. Příprava k práci

UMÍSTĚNÍ ZAŘÍZENÍ

Okolní teplota nesmí překročit 45°C. Zařízení používejte pouze v dobře větraných prostorách, nejlépe na otevřených prostranstvích. Nezakrývejte výstup výfuku z motoru. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Vždy používejte jednotku na rovném, stabilním, čistém, ohnivzdorném povrchu a mimo dosah dětí a osob s narušenými mentálními, smyslovými a intelektuálními funkcemi. Pracovní místo zařízení by mělo zajistit okamžitý přístup k uzavíracímu ventilu vody a zapalování motoru. Je důležité zajistit, aby tlak přívodu vody do zařízení nepřekročil doporučený rozsah.

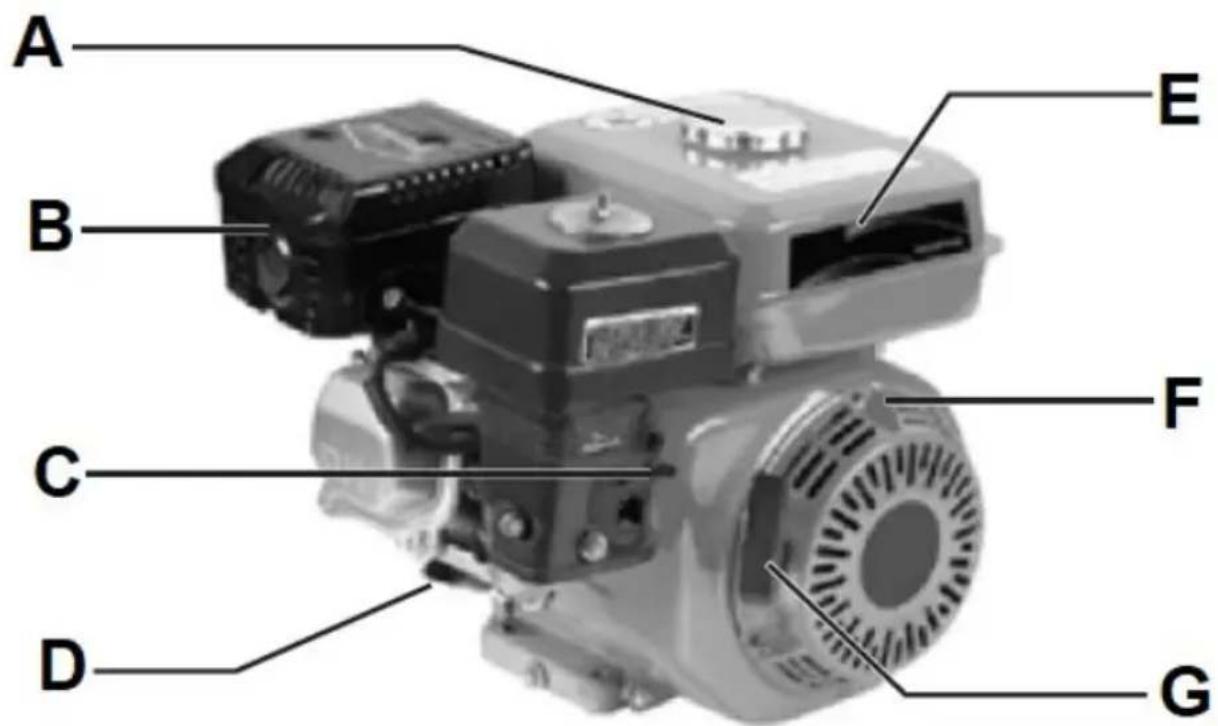

3.2.1 Obecný popis motoru

A. Víčko otvoru plnění paliva

B. Tlumič výfuku s výfukovým potrubím

C. Ruční sací páka

D. Víčko otvoru plnění oleje s měrkou

E. Palivová nádrž

F. Spínač zapalování (není vidět na obrázku - na druhé straně)

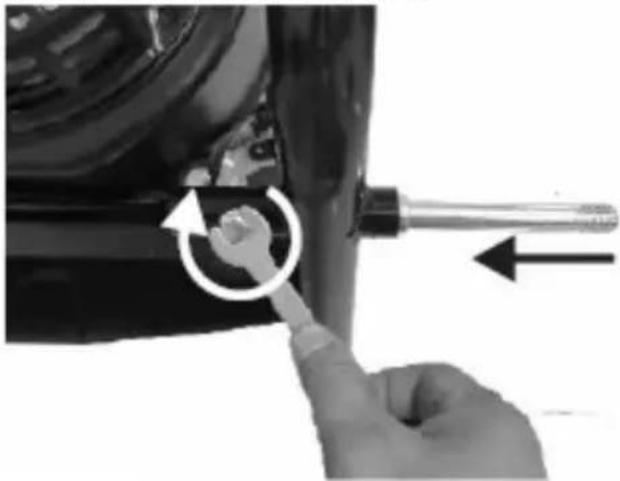

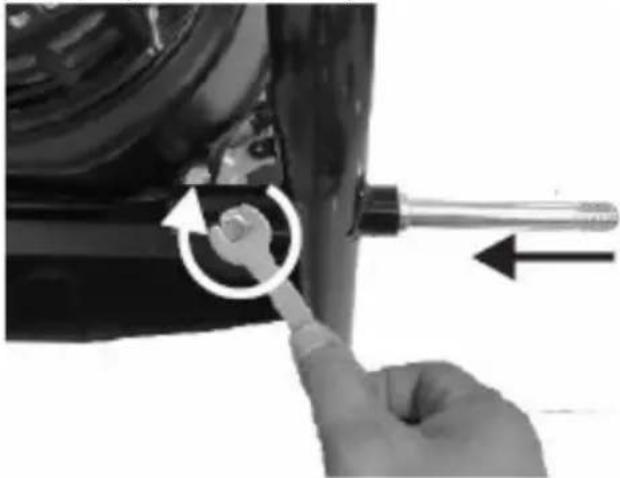

a) Vložte nápravu do speciálního otvoru na spodní straně pomocného rámu a poté ji upevněte šrouby M6:

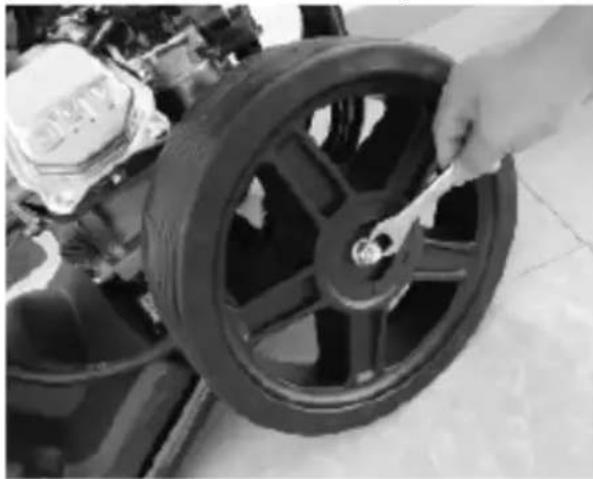

b) Nasad'te kola na obě strany namontované nápravy a upevněte je maticemi:

c) Připevněte držák hadice:

d) Připevněte panel trysky k horní části rámu:

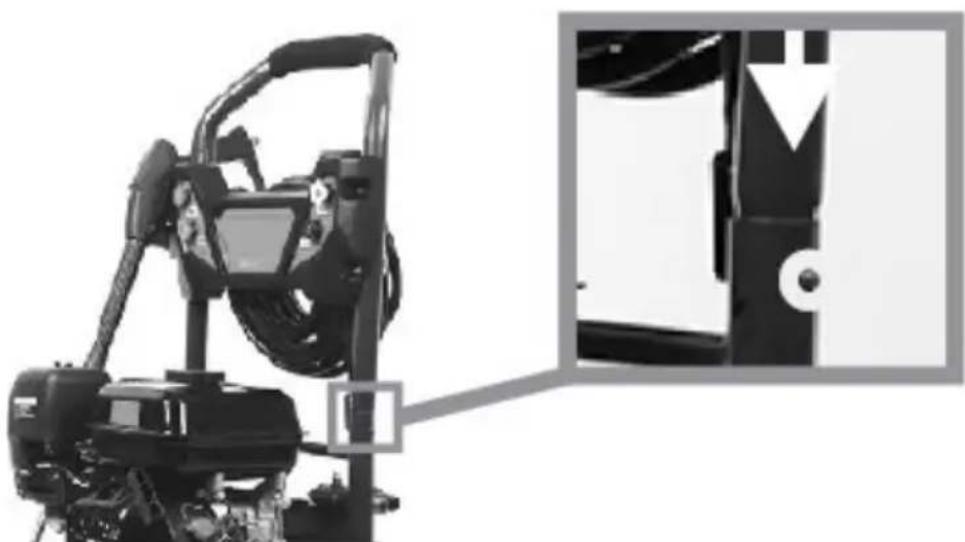

e) Připevněte horní část rámu s rukojetí ke spodní části tak, že ji překryjete, dokud nezapadne zajišťovací západka:

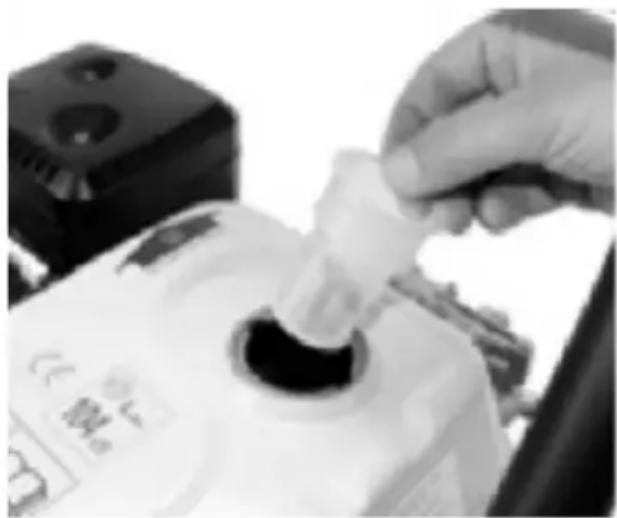

f) Naplňte motor motorovým olejem podle doporučených specifikací, protože zařízení je pro přepravu zbaveno. Motor má 2 uzávěry plnicího hrdla (označené jako "OIL") - přední a zadní - k plnění oleje stačí použít jedno z nich. Postavte zařízení na rovnou, rovnou plochu a nalijte dostatečné množství motorového oleje tak, aby jeho hladina za studena dosáhla horního přijatelného limitu vyznačeného na měrce na jedné z plnicích zátek, když ji zasunete zpět do jejího otvoru:

POZOR: v případě přeplnění motorového oleje nad povolenou bezpečnou hladinu na měrce může dojít k odsátí přebytečného oleje.

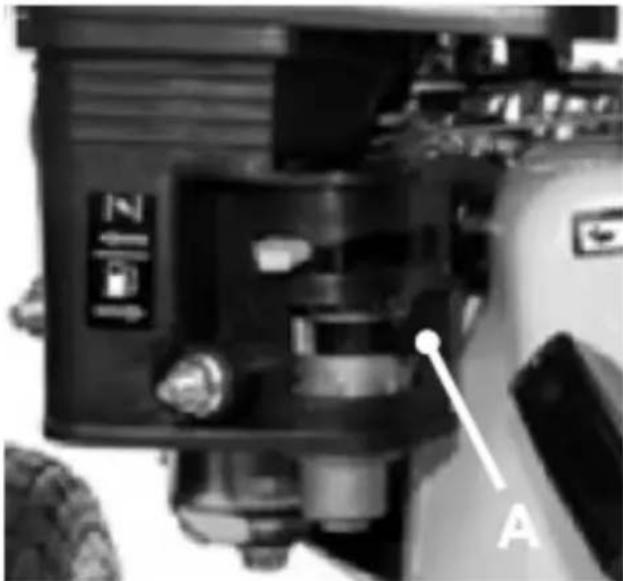

g) Připojte zesílenou vysokotlakou hadici k výstupu (A na obrázku níže) na skříni čerpadla:

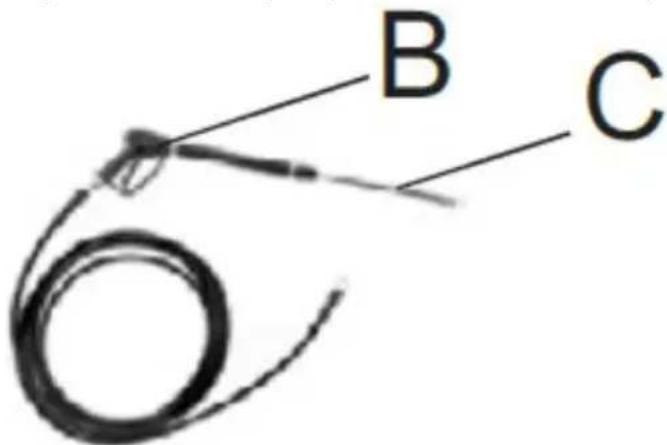

h) Připojte druhý konec tlakové hadice k pistoli (B na obr. níže) a zasuňte stříkací násadec (C na obr.) do konce pistole – zatlačte ji dovnitř pružinou a poté ji otáčejte, dokud se výstupek na svém konci zapadne na místo:

B C

i) Nasad'te požadovanou trysku na trysku otočením příruby na konci trysky a ujistěte se, že je po aplikaci bezpečně usazena, když se příruba vrátí do původního připojení:

DÜLEŽITÉ: Nepřesná montáž trysky může způsobit její samovolné spadnutí během používání, což může mít za následek poškození majetku nebo zranění obsluhy.

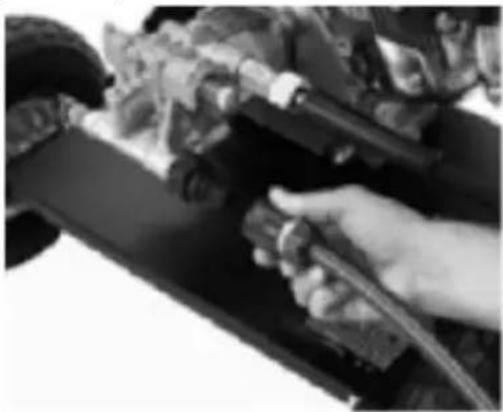

j) Připojte hadici s (krouceným) přívodem vody ke konektoru na čerpadle jednotky:

k) Nalijte palivo do nádrže a dávejte pozor, abyste nepřeplnili nad maximální povolenou hladinu - nad horní linii zúžení sítového filtru v plniči.

HT-HPW-180

a) Vložte nápravu do speciálního otvoru na spodní straně pomocného rámu a poté ji upevněte šrouby M6:

b) Nasad'te kola na obě strany namontované nápravy a upevněte je maticemi:

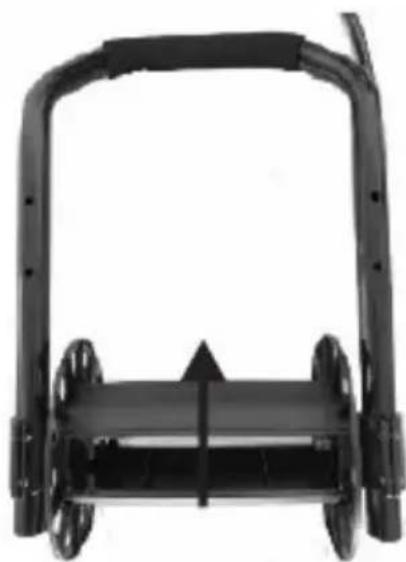

c) Pro připojení cívky hadice postupujte podle šipky vyznačené na obrázku níže:

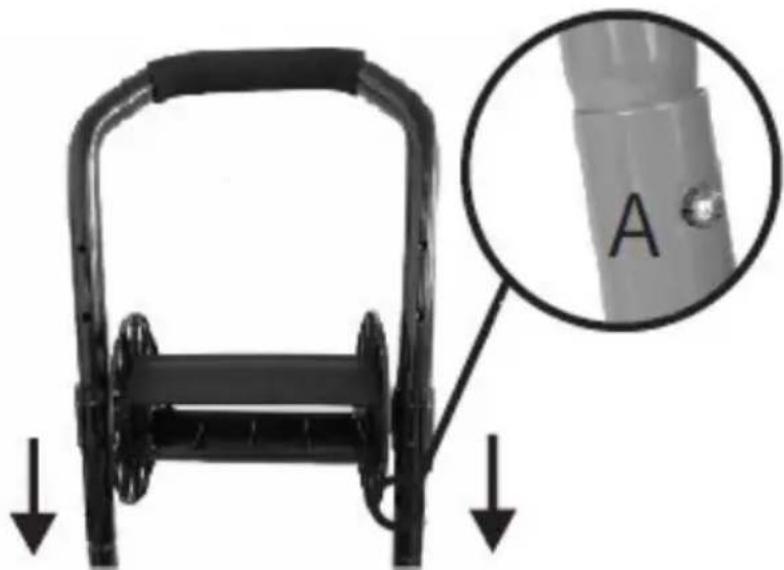

d) Upevněte přepravní držák s horní částí rámu na spodní část rámu, dokud západka nezapadne do odpovídajícího otvoru (A na následujícím obrázku):

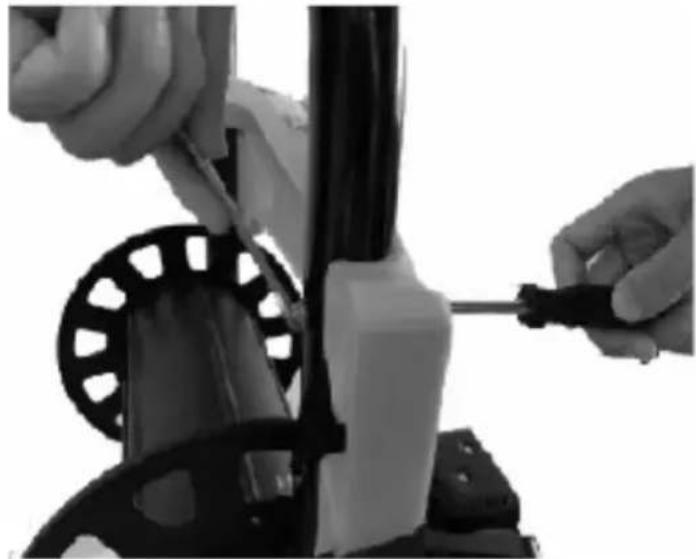

e) Aby bylo možné upevnit cívku na závaží, měla by být utažena šroubem:

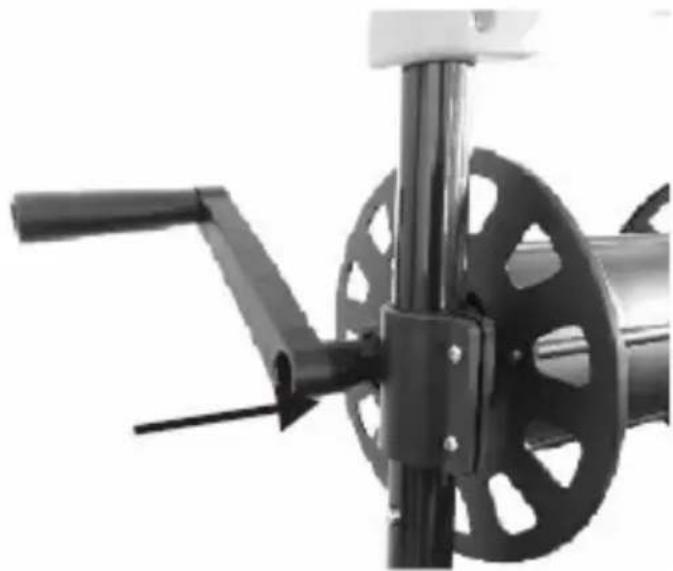

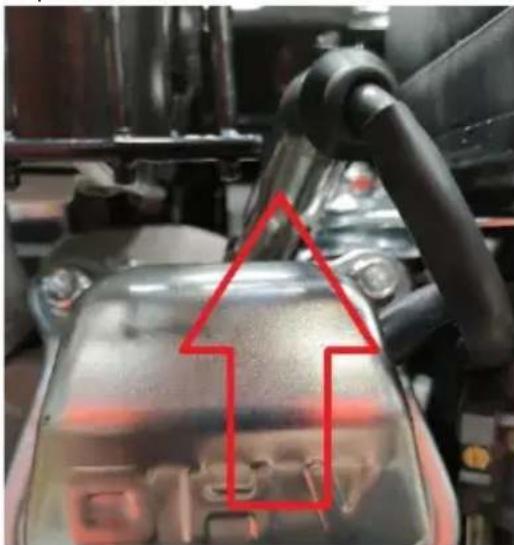

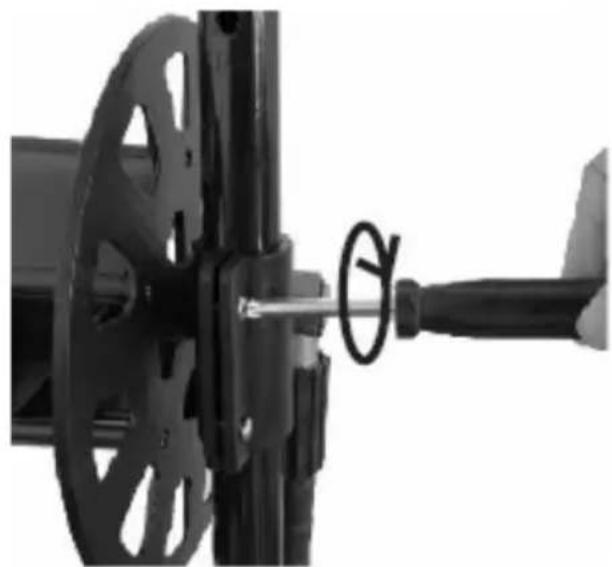

f) Podle šipky na obrázku níže vložte páku do montážního otvoru cívky hadice:

g) Namontujte panel trysek na zařízení, jak je znázorněno na obrázku níže:

h) Naplňte motor motorovým olejem podle doporučených specifikací, protože zařízení je pro přepravu zbaveno. Motor má 2 plnicí zátky - přední a zadní - stačí odšroubovat jednu z nich pro naplnění oleje. Postavte zařízení na rovný, rovný povrch a nalijte dostatečné množství motorového oleje, aby jeho hladina za studena dosáhla horního přijatelného limitu vyznačeného na měrce na jedné z plnicích zátek, když jej zasunete zpět do otvoru:

POZOR: v případě přeplnění motorového oleje nad povolenou bezpečnou hladinu na měrce může dojít k odsátí přebytečného oleje.

i) Připojte zesílenou vysokotlakou hadici k výstupu (A na obrázku níže) na skříni čerpadla:

j) Připojte druhý konec tlakové hadice k pistoli (B na obr. níže) a zasuňte stříkací násadec (C na obr.) do konce pistole – zatlačte ji dovnitř pružinou a poté ji otáčejte, dokud se výstupek na svém konci zapadne na místo:

B C

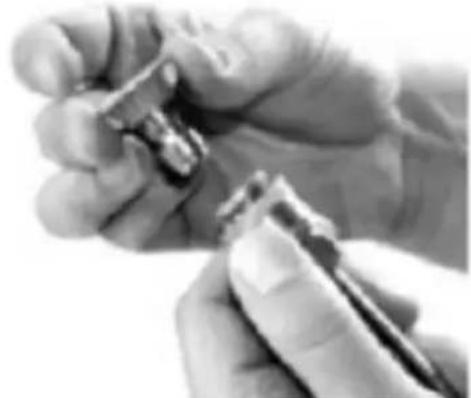

k) Nasadte požadovanou trysku na trysku otočením příruby na konci trysky a ujistěte se, že je po aplikaci bezpečně usazena, když se příruba vrátí do původního připojení:

DÜLEŽITÉ: Nepřesná montáž trysky může způsobit její samovolné spadnutí během používání, což může mít za následek poškození majetku nebo zranění obsluhy.

I) Připojte hadici s (krouceným) přívodem vody ke konektoru na čerpadle jednotky:

m) Nalijte palivo do nádrže a dávejte pozor, abyste nepřeplnili nad maximální povolenou hladinu - nad horní linii zúžení sítového filtru v plniči.

3.3. Práce se zařízením.

3.3.1 Zapnutí/vypnutí

a) Zapněte přívod vody a stiskněte spoušť na stríkací pistoli, abyste se zbavili vzduchu ze systému, to znamená, dokud z trysky nezačne vytékat rovnoměrný proud vody:

DÜLEŽITÉ: Při prvním startování je vhodné stisknout spoušť na zbrani a současně tahat za tažné zařízení startéru, aby bylo snazší spuštění zařízení.

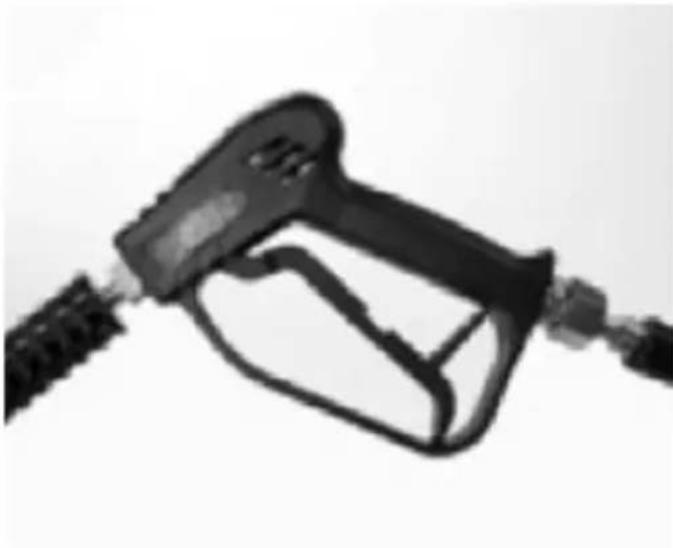

POZNÁMKA: Spoušť pistole má zámek, který zabraňuje náhodné aktivaci:

b) Otevřete palivový ventil (viz ikona rozdělovače) pohybem jeho páky ve směru ukazatele (viz "A" na obrázku níže):

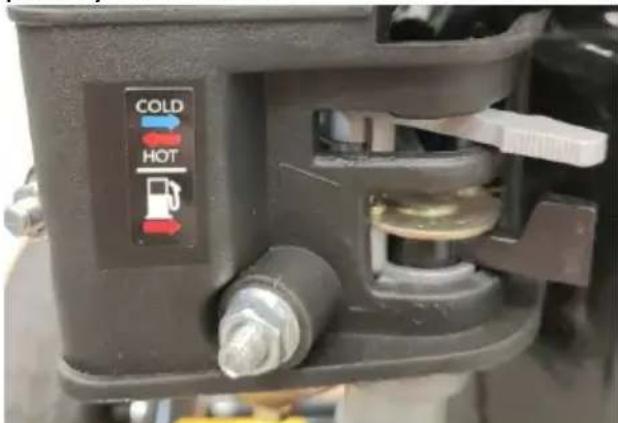

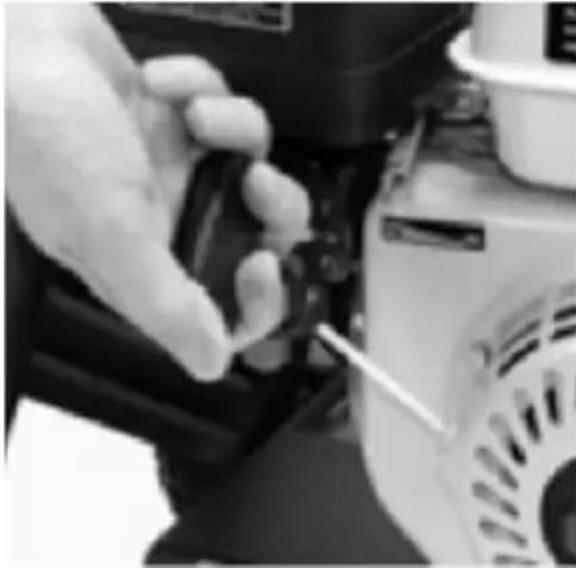

c) Zapněte sání, to znamená přesuňte páku do zavřeného směru nebo do polohy "STUDENÁ":

COLD HOT

POZNÁMKA : nepoužívejte sání, pokud je motor teplý nebo provozní prostředí je horké.

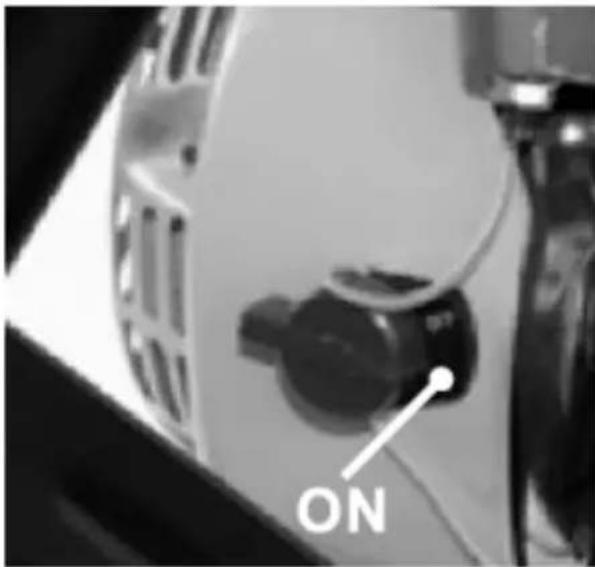

d) Zapněte zapalování motoru otočením jeho knoflíku z "OFF" do "ON", tj. otočením ve směru hodinových ručiček:

ON

e) Uchopte rukojeť tažného startéru a zatáhněte za ni pomalu, ale rovnoměrně, dokud neucítíte odpor, a poté zatáhněte pevným pohybem, ale stále neuvolňujte rukojeť z ruky ani netahejte až na samý konec tažného lanka:

f) Po nastartování motoru nechte chvíli pracovat na sání, aby dosáhl provozní teploty, než sání vypnete přesunutím jeho páčky do polohy „HOT“.

POZNÁMKA: Někdy může být nutné před nastartováním motoru několikrát zatáhnout za startér, což je normální jev, zvláště v chladných podmínkách, stejně jako může motoru trvat o něco déle, než dosáhne provozní teploty v chladných podmínkách.

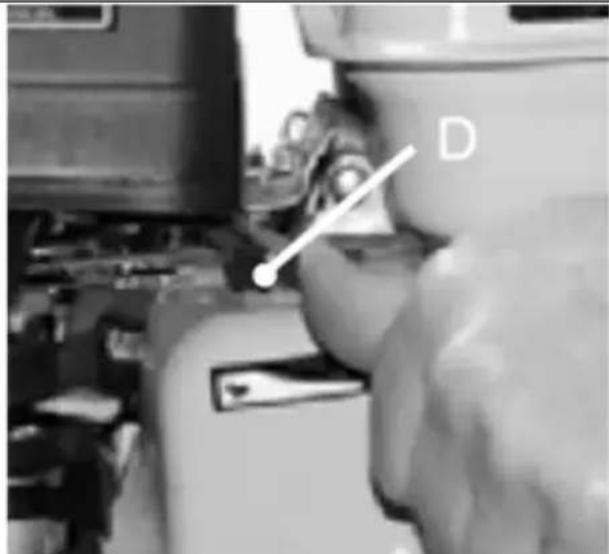

g) Jakmile se motor zahřeje, můžete pomocí plynové páčky (D na obrázku níže) nastavit požadované otáčky motoru – ikona králíka znamená vysokou rychlost a ikona želvy nízkou rychlost, także pohybem páčky plynu v příslušném směr zvyšuje nebo snižuje otáčky motoru:

D

h) Mytí můžete zahájit stisknutím spouště pistole.

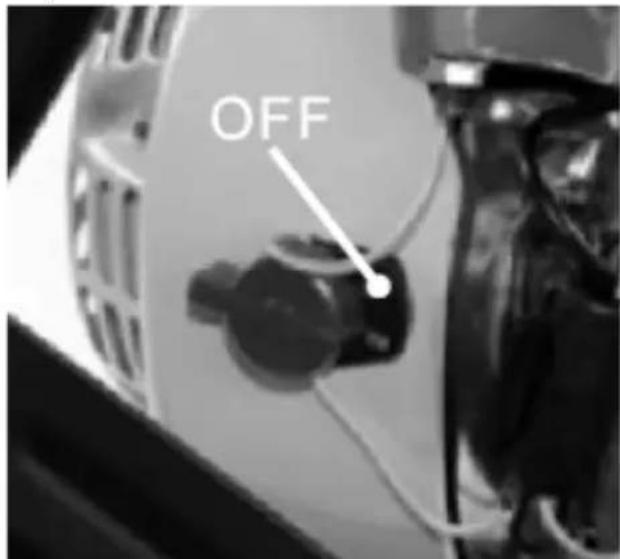

i) Chcete-li zařízení vypnout, nejprve otočte spínač zapalování do polohy "OFF", aby se zastavil motor:

OFF

j) Zavřete palivový ventil pohybem jeho páky v opačném směru, než je otevřený.

k) Po vypnutí zařízení a uzavření přívodu vody zbavte zařízení zbytkové tlakové vody stisknutím spouště pistole, dokud voda nepřestane vytékat ze stříkací trysky.

3.3.2 Výběr správného hrotu/trysky

V závislosti na modelu jsou na výběr různé trysky, které se liší proudem vody a vytvářeným tlakem:

- 0 ° (červená) - generuje velmi přesný, bodový proud s nejvyšším tlakem. Tato hubice se používá pouze na velmi odolné povrchy, jako je kov nebo beton. Nepoužívejte na dřevo atd. citlivé povrchy!

- 15 ° (žlutá) / 25 ° (zelená) - generování silného proudu s odchylkou 15° / 25° v obou směrech od středu trysky. Tyto trysky používejte pouze na povrchy, které vydrží vysoký tlak.

- 40 ° (bílá) - tryska generující středně silný proud s odchylkou 40, vhodná pro použití na většinu povrchů a pro univerzální použití např. mytí vozidla.

- Mýdlo / 84 ° (černé) - speciální tryska s nízkým tlakem a velmi širokým proudem, určená k aplikaci různých čisticích prostředků, např. aktivní pěny. Tato tryska by měla být používána se speciálními prostředky, které se nalévají do samostatné nádrže na čisticí prostředek (viz samostatný popis).

3.3.3 Mytí čisticím prostředkem

POZOR: používejte pouze čisticí prostředky speciálně určené pro tlakové myčky, berte v úvahu, že některé prostředky mohou fungovat odlišně a mít jinou hustotu při nižších než při vyšších teplotách. Podrobnosti naleznete v pokynech k aplikaci na obalu příslušného prostředku.

- Připojte černou trysku na konec stříkací trysky.

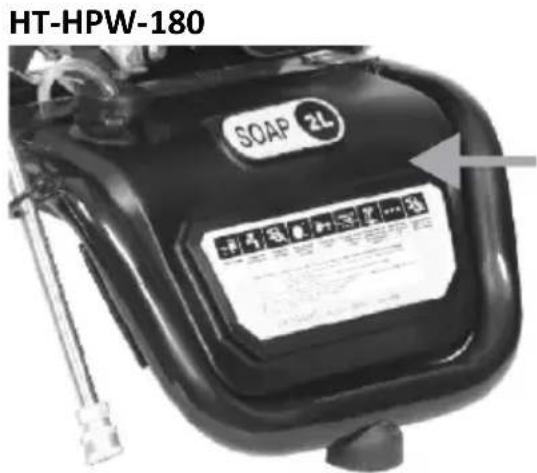

- Nalijte čisticí prostředek do speciální nádrže (označené na uzávěru „SOAP“), přičemž dbejte na to, aby hadice nasávající prostředek po opětovném nasazení víka nádrže dosáhla na dno nádrže:

- Prostředek bude nastříkán spolu s vodou.

- Nenechávejte v nádrži žádný nepoužitý prostředek, ale před uložením jednotky ji vyprázdněte.

3.3.4 Odblokování trysky

Někdy se může stát, že proud vody z trysky je nerovnoměrný nebo nestabilní, tj. přeruší se. Pokud se průtok po chvíli nezlepší, je s největší pravděpodobností ucpaná tryska. V tomto případě byste měli:

• Uvolněte spoušť pistole.
• Vypněte zařízení
- Spustte pistoli, abyste uvolnili zbytkovou vodu a tlak z pistole.
- Vyjměte trysku ze stříkací trysky a zkontrolujte, zda není ucpaný otvor.
- K navlečení ucpané trysky použijte dodanou jehlu s očkem na prst.
- Znovu připojte trysku ke stříkací trubce a zjistěte, zda čištění pomohlo.

3.4. ČISTĚNÍ A ÚDRŽBA

a) Před jakýmkoli čištěním, seřizováním nebo výměnou příslušenství a v případě, že zařízení nepoužíváte, zařízení vytáhněte a zcela vychladněte, počkejte, až se rotující části zastaví, a tlakem ze systému zbavte zbytkovou vodu.
b) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.
c) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.
d) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.
e) Dejte pozor, aby skrze otvory, které se nacházejí na krytu, nepronikla voda.
f) Větrací otvory čistěte štětečkem a stlačeným vzduchem.

g) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a na jakákoli poškození.

h) Na čistění používejte měkký a vlhký hadřík.

i) K čištění nepoužívejte ostré a/nebo kovové předměty (např. drátěný kartáč nebo kovovou špachtli), protože by mohly poškodit povrch materiálu spotřebiče.

j) Po každých 150 provozních hodinách a vychladnutí jednotky vyprázdněte palivovou nádrž, vyjměte síťový filtr z plnicího hrdla a vyčistěte jej (např. při proplachování benzínem):

Vypláchněte také palivovou nádrž.

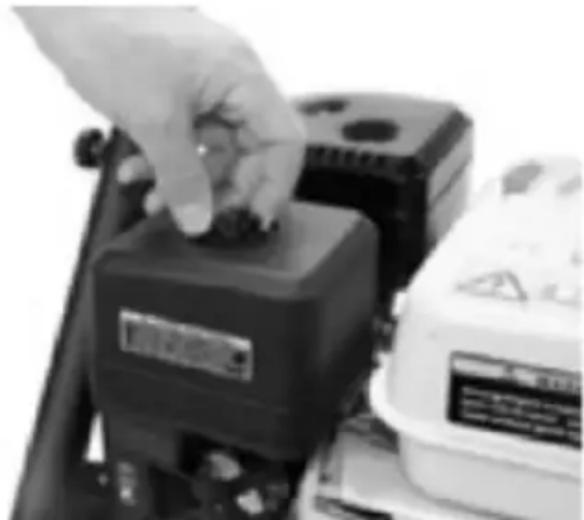

k) Každých 100 provozních hodin nebo šest měsíců (podle toho, co nastane dříve), v případě potřeby vyjměte a vyčistěte nebo vyměňte vzduchový filtr motoru:

Před opětovnou montáží filtr pro další použití opláchněte v teplé vodě s jemným čisticím prostředkem a zcela vysušte.

POZOR: nikdy nestartujte motor bez vzduchového filtru! Pokud zařízení pracuje v extrémně prašných podmínkách, provádějte údržbu vzduchového filtru častěji.

I) Motorový olej by měl být vyměněn po prvních 20 provozních hodinách po spuštění a poté každých 100 nebo šest měsíců (v závislosti na tom, co se ztratí dříve):

- Nechte motor několik minut běžet, aby se olej zahřál - teplý olej je řidší a rychleji stéká.

POZOR: olej v motoru, který nedávno běžel, může být horký - nebezpečí popálení!

- Umístěte zařízení na rovný a stabilní povrch.

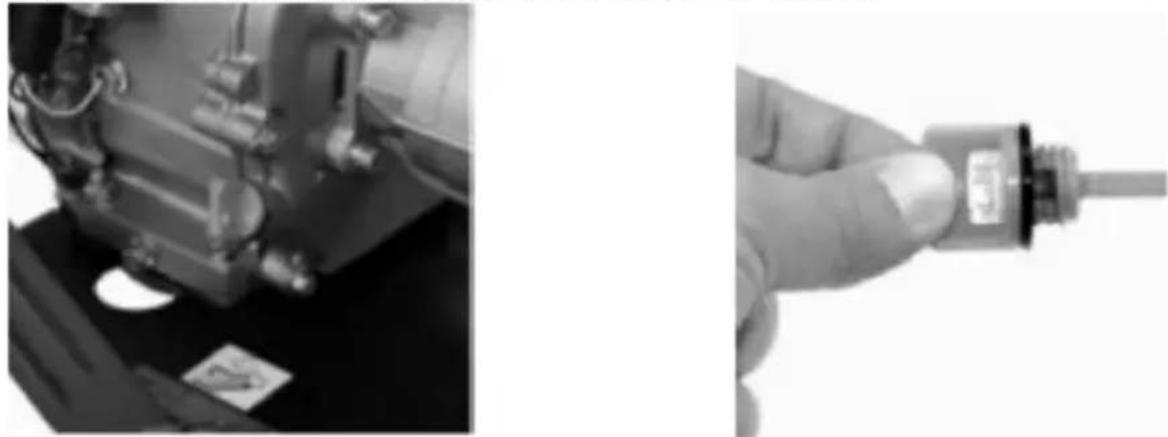

- Umístěte nádobu na odpadní olej pod vypouštěcí zátku oleje.

- Odšroubujte jednu ze zátek pro plnění oleje.

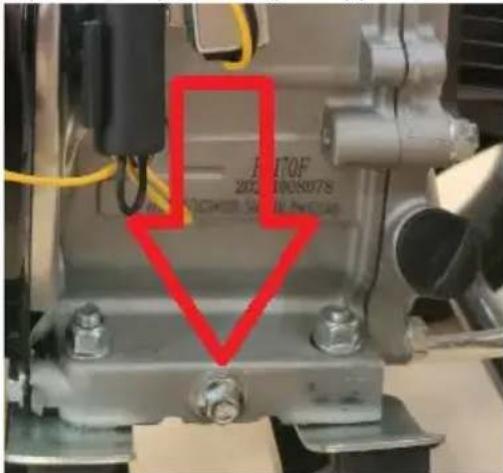

- Opatrně vvšroubujte vypouštěcí zátku oleje.

EHTOF 20241806078

- Počkejte, až použitý olej vyteče, a zhodnotíte stav těsnění zátky pokud je poškozené nebo opotřebované, vyměňte jej za nové.

- Našroubujte zpět vypouštěcí zátku oleje.

• Naplňte čerstvý olej přes uzávěr plnicího hrdla.

m) Pokud se zařízení nepoužívá déle než jeden měsíc:

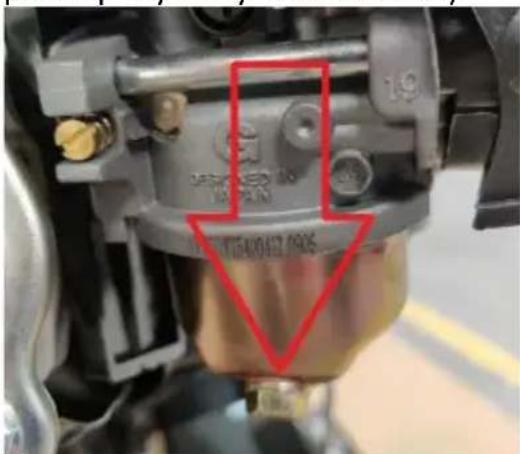

- vyprázdněte palivo z nádrže a palivového systému odšroubováním srážecího filtru (foto níže) nebo vyjmutím palivové hadice z karburátoru, případně přidáním stabilizátoru do paliva (postupujte podle pokynů výrobce aditiva).

POZOR: nikdy nenechávejte palivo v jednotce déle, než povoluje výrobce přidaného stabilizačního aditiva!

- Vyjměte trubku zapalovacího drátu ze zapalovací svíčky a vyšroubujte zapalovací svíčku:

- Nalijte 1 polévkovou lžíci čerstvého motorového oleje do válce otvorem zapalovací svíčky a (při vypnutém zapalování) několikrát jemně zatáhněte za tažnou páku startéru, dokud neucítíte odpor (stlačení), aby se olej ve válci rozprostřel.

• Zapalovací svíčku namontujte zpět do motoru.

• Vyměňte motorový olej za čerstvý.

n) Každých 100 pracovních hodin nebo šest měsíců (podle toho, co nastane dříve), vyjměte zapalovací svíčku a zkontrolujte stav jejích elektrod a v případě potřeby elektrody očistěte drátěným kartáčem. Před opětovnou montáží zapalovací svíčky je nutné zkontrolovat podložku zapalovací svíčky a mezeru mezi nimi a případně nastavit správnou. Pokud se ukáže, že svíčka je opotřebovaná, vyměňte ji za novou nebo vhodnou náhradu.

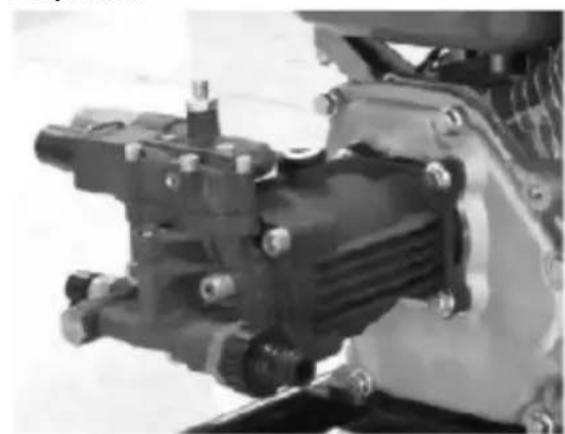

o) Vyměňte převodový olej v mechanismu čerpadla každých 100 provozních hodin. Pokaždé, když vyměníte převodový olej, můžete systém propláchnout vylitím použitého oleje a nalitím vyčištěného petroleje do systému a spuštěním jednotky na 10-15 sekund, než nalijete čerstvý olej. Poté vypustíte petrolej a poté nalijte čerstvý převodový olej.

LIKVIDACE POUŽITÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. To je označeno symbolem na produktu, návodu k obsluze nebo obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Opětovným použitím, recyklací nebo aplikací jiných forem využití odpadních strojů významně přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci vyřazených zařízení Vám poskytne orgán místní samosprávy.
