HASZNÁLATI ÚTMUTATÓ CPG75SQGX CANDY

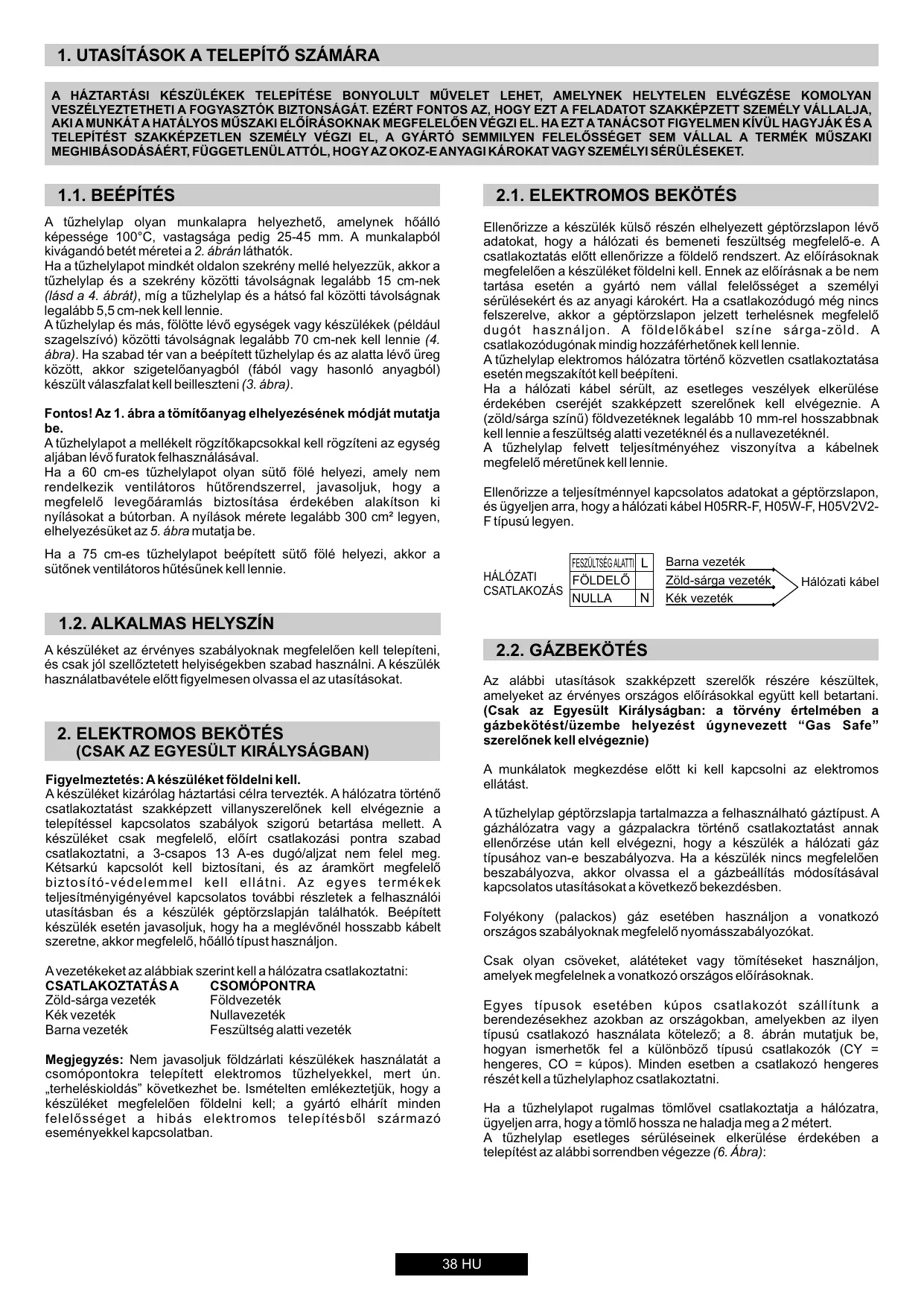

1. Utasitäsok a telepité szmära

1.1. Beépités …… 1.2. Alkalmas helys: .

2. Elektromos bekôtés (csak az Egyesüilt Kiräiysgban) .

2.1. Elektromos bekôtés .. 2.2. Gäzbekôtés (csak az Egyesült Kiralysagban) 2.3. A tüzhelylap beéllitäsa külônbëzé géztipusokhoz 2.4. À minimélis lângméret beéllitésa .

3. À tüzhelylap hasznélata Felhasznäl

3.1. À gézégô hasznälata

4. Karbantartés és tiszti

A tüzhelylap olyan munkalapra helyezheté, amelynek hôâllé képessége 100°C, vastagsäga pedig 25-45 mm. À munkalapbôl kivägandé betét méretei a 2. ébränläthaték. Ha a tüzhelylapot mindkét oldalon szekrény mellé helyezzük, akkor a tüzhelylap és a szekrény kôzôtti tévolsägnak legalébb 15 cm-nek (lsd a 4. ébrät), mig a tzhelylap és a hätsé fal Kézôtti tévolsägnak legalébb 5,5 cm-nek kelllennie. Atüzhelylap és més, félôtte lévê egységek vagy készülékek (példäul szagelszivé) këzôtti tévolsägnak legalébb 70 cm-nek kell lennie (4. äbra). Ha szabad tér van a beépitett tüzhelylap és az alatta lév6 üreg këzôtt, akkor szigeteléanyagbél (fébél vagy hasonlé anyagbél) készült vélaszfalat kell beilleszteni (3. ébra). Fontos! Az 1. âbra a tômitéanyag elhelyezésének médjät mutatja be. A tüzhelylapot a mellékelt régzitékapcsokkal kell rôgziteni az egység aljéban lévôfuratok felhasznälésäval Ha a 60 cm-es tüzhelylapot olyan süté fôlé helyezi, amely nem rendelkezik ventilétoros hütérendszerrel, javasoljuk, hogy a megfelelô levegééramlés biztositsa érdekében alakitson ki nyilasokat a bütorban. À nyilésok mérete legalébb 300 cm? legyen, elhelyezésüket az 5. ébra mutatja be. Ha a 75 cm-es tüzhelylapot beépitett süt6 fôlé helyezi, akkor a sütônek ventilätoros hütésünek kell lennie. 1.2. ALKALMAS HELYSZIN A készüléket az érvényes szabälyoknak megfeleléen kell telepiteni, és csak jé szelléztetett helyiségekben szabad hasznäini. À készülék hasznélatbavétele elôtt figyelmesen olvassa el az utasitäsokat.

2. ELEKTROMOS BEKÔTÉS

(CSAK AZ EGYESUÜLT KIRALYSAGBAN) Figyelmeztetés: Akészüléket fôldelni kell. Akészüléket kizärélag héztartési célra tervezték. À hälézatra tôrténô csatlakoztatést szakképzett villanyszerelônek kell elvégeznie a telepitéssel kapcsolatos szabälyok szigord betartésa mellett. À készüléket csak megfelelé, elëirt csatlakozäsi pontra szabad csatlakoztatni, a 3-csapos 13 A-es dugé/alizat nem felel meg Kétsarkü kapcsolét kell biztositani, és az éramkôrt megfelelé biztosité-védelemmel kell ellätni. Az egyes termékek teljesitményigényével kapcsolatos toväbbi részletek a felhasznélôi utasitésban és a készülék géptôrzslapiän talélhaték. Beépitett készülék esetén javasoljuk, hogy ha a meglévénél hosszabb kébelt szeretne, akkor megfelelé, héällétipusthasznäljon. Avezetékeket az aläbbiak szerint kell a hälézatra csatlakoztatni:

CSATLAKOZTATAS A CSOMÔPONTRA

Zôld-särga vezeték Fôldvezeték Kék vezeték Nullavezeték Barna vezeték Feszültség alatti vezeték Megjegyzés: Nem javasoljuk fôldzériati készülékek hasznélatét a csomépontokra telepitett elektromos tüzhelyekkel, mert ün terheléskioldäs” kävetkezhet be. Ismételten emiékeztetjük, hogy a készüléket megfelelen féldelni kel: a gyérté elhérit minden felelésséget a hibäs elektromos telepitésbél szérmazé eseményekkel kapcsolatban.

2.1. ELEKTROMOS BEKÔTÉS

Ellenérizze a készülék külsé részén elhelyezett géptôrzslapon lévé adatokat, hogy a hälézati és bemeneti feszültség megfelelé-e. À csatlakoztatés elôtt ellenérizze a fôldelé rendszert. Az eléirésoknak megfeleléen a készüléket féldelni kell. Ennek az eléiräsnak a be nem tartésa esetén a gyärté nem véllal felelésséget a személyi sérülésekért és az anyagi kérokért. Ha a csatlakozédugé még nincs felszerelve, akkor a géptérzslapon jelzett terhelésnek megfelelé dugôt hasznäljon. À fôldelékäbel szine sérga-zôld. À csatlakozédugénak mindig hozzäférhetänek kell lennie. Atüzhelylap elektromos hälézatra tôrténé këzvetlen csatlakoztatésa esetén megszakitôt kell beépiteni Ha a hélézati kébel sérült, az esetleges veszélyek elkerülése érdekében cseréjét szakképzett szerelënek kell elvégeznie. À (zëld/särga szinü) fôlvezetéknek legaläbb 10 mm-rel hosszabbnak kell lennie a feszültség alatti vezetéknél és a nullavezetéknél À tüzhelylap felvett teljesitményéhez viszonyiva a kébelnek megfelelô méretünek kelllennie. Ellenérizze a teljesitménnyel kapcsolatos adatokat a géptôrzslapon, és ügyeljen arra, hogy a hälézati kébel HOSRR-F, HOSW-F, HO5V2V2- F tipusü legyen. FESALTSÉGALTTI L | Barna vezeték FÔLDELÔ Zôld-sérga vezeték, [NULLA N| Kék vezeték

Az aläbbi utasitésok szakképzett szerelôk részére készültek, amelyeket az érvényes orszägos eléirésokkal együtt kell betartani. (Csak az Egyesült Kirélysägban: a tôrvény értelmében a gäzbekëtéstiüzembe helyezést ügynevezett “Gas Safe” szerelënek kell elvégeznie) A munkälatok megkezdése elôtt ki kell kapcsolni az elektromos ellâtäst. Atüzhelylap géptôrzslapja tartalmazza a felhasznélhaté gâztipust. À gäzhälézatra vagy a gézpalackra tôrténé csatlakoztatäst annak ellenërzése utén kell elvégezni, hogy a készülék a hélézati géz tipuséhoz van-e beszabälyozva. Ha a készülék nincs megfelelôen beszabélyozva, akkor olvassa el a gézbeällités médositéséval kapcsolatos utasitsokat a kävetkez6 bekezdésben Folyékony (palackos) géz esetében hasznäljon a vonatkozé orszégos szabälyoknak megfelelé nyomässzabälyozékat. Csak olyan csôveket, alététeket vagy témitéseket hasznéljon, amelyek megfelelnek a vonatkozé orszägos elëiräsoknak. Egyes tipusok esetében küpos csatlakozôt szällitunk a berendezésekhez azokban az orszägokban, amelyekben az ilyen tipusü csatlakozé hasznélata kôtelezé, a 8. ébrân mutatjuk be, hogyan ismerheték fel a külônbôzé tipusü csatlakozék (CY = hengeres, CO = küpos). Minden esetben a csatlakozé hengeres részétkell a tüzhelylaphoz csatlakoztatni. Ha a tüzhelylapot rugalmas tômlével csatiakoztatja a hélézatra, ügyeljen arra, hogy a tômlé hossza ne haladja meg a 2 métert. À tüzhelylap esetleges sérüléseinek elkerülése érdekében a telepitést az alébbi sorrendben végezze (6. Abra):

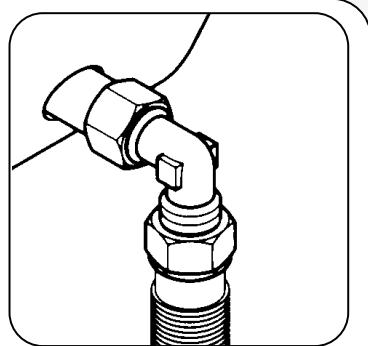

1)Az äbra szerint az alébbi sorrendben szerelje ôssze az alkatrészeket: À: 1/2 dugésillesztédarab hengeres B:1/2tômités C:1/2hüvelyesillesztédarab küpos-hengeres vagy Hengeres-hengeres

2) Hüzza meg a csatlakozäsokat a csavarkulccsal, és csavarja a

csëveket a helyükre.

3) Tegye fel a szerelvényt (C) a févezetékre merev rézcsé vagy

rugalmas acélesé segitségével. FONTOS! A csôvezeték végleges szivérgäsellenérzését szappanos oldattal végezze el. LANG HASZNALATA TILOS! gyeljen arra is, hogy a rugalmas tômlé ne érintkezzen a szekrény mozgé alkatrészeivel (példäul fiékkal), illetve ne helyezkedjen el sérülésveszélyes területeken. Figyelmeztetés: Ha gâzszagot érez a készülék kôzelében, kapcsolja ki a készülék gézellätést és haladéktalanul hivjon szerelét. Ne keresse nyiltlénggal a szivärgés helyét. 2.3. A TÜZHELYLAP ÂTALLITASA KÜLÔNBÔZO GÂAZTIPUSOKHOZ Atüzhelylap külënbëzé géztipusokhoz tôrténé étällitéséhoz végezze elakôvetkezéket: -vegye le aräcsokat és az égéfejeket; -helyezze be a csavarkulcsot (7 mm) az égéfejtartéba (7. Abra):; + csavarozza ki a füuvékét, és cserélje ki a felhasznélandé gézhoz alkalmas füvékéval (lésd a géztipus téblézatot). 2.4. À MINIMÂLIS LÂNGMÉRET BEÂLLITASA Az égôfejek meggyüjtsa utän forditsa el a szabälyozégombot a minimälis éllésba, majd pedig vegye le a gombot (enyhe nyoméssal ezkënnyen elvégezheté). Egy kis ,kapocscsavarhüzéval" éllithaté be a szabälyozécsavar a 9. ébrén léthaté médon. À csavar éramutaté jérésäval megegyezé irényba (jobbra) forditséval csôkken a gézéramlés, az éramutaté jérésval ellenkezé irényba (balra) forditésäval pedig nôvekszik. Ezzel a beällitéssal alakitson ki kôrülbelül 3-4 mm-es léngot, majd pedig tegye vissza a szabälyozégombot. Ha kisnyomäsü gézt hasznäl, a lngbeällité csavart az éramutaté jéréséval megegyezé irényba (jobbra) a legszélsô éllésig kel elforditani. Az üj gézbeällités elvégzése utän cserélje ki a készüléken lévé régi géptôrzslapot a megfelelé, beszabälyozott géztipusra vonatkozé (tüzhelylappal együtt szällitott) géptôrzslappal.

3. À TÜZHELYLAP HASZNALATA

A készüléket csak rendeltetésszerüen, héztartési célra szabad hasznälni, az ettél eltéré hasznälat nem minésül megfelelének, és ezért veszélyes lehet. À gyärté nem vällal felelésséget a helytelen hasznälatbôl eredé kärokért és veszteségekért A készüléket nem hasznälhatjäk csôkkent fizikai, érzékszervi vagy szellemi képességü, illetve tapasztalatokkal és ismeretekkel nem rendelkezé személyek (gyerekek sem), hacsak a biztonsägukért felelës személy nem felügyeli a készülék hasznélatét. Ügyelni kell arra, hogy gyerekek ne jätsszanak a készülékkel.

3.1. A GÂZÉGO HASZNÂLATA

À gézégék begyüitéséhoz helyezzen egy gézgyüitét az égéfejhez, nyomja be és forditsa el az éramutaté jérésval ellenkezô iränyba (balra) a szabälyozégombot. Ha a gézégéket néhäny napig nem hasznélta, vérjon néhény mésodpercig az égôfej begyüitésa elôtt, ezéltal eltvozhat a csôvekben lévé levegô. Az elektronikus gyüjtésü készülékek esetében az elérés a kévetkezë: + nyomja be és forditsa el az éramutaté jérésäval ellenkezé iränyba (balra) a gombota gyütés jelig, + aszikraadé gomb benyoméséval gyüjtsa be a gézégôt. Az automatikus gyüitéssal ellétott tüzhelylapok esetében egyszerüien csaknyomja be és forditsa el a gombot a gyüjtés jelig. À gyüjtérendszer addig fejleszt szikrékat, amig a gomb be van nyomva. Ha a gäzégé nem gyullad be 5 mésodpercen belül, forditsa a gombot a0ällasba, és ismételje mega müveletet. À biztonsägi csappal ellétott tipusok esetében (amely elzérja a gézéramlést, ha a léng véletlenül kialszik) a gézégôk begyüjtésa a fentimédon tôrténik, de kôrültekintéen kell eljärni. À tüzhelylap bekapcsolésa elôtt ellenérizze, hogy a gâzégék és az égécsészék a helyükôn vannak-e.

À legjobb eredmény elérése érdekében hasznéljon lapos felületü fézedényeket. Az edények felülete felelen meg a gézégé méretének az alébbiak szerint. A. Téblézat Égéfe tipusa UE AUX Kiegészitô égôfei 12-18 SR Kôzéperés égôtej 18-24 R j 24 -26 UR Ultraerôs égôfe) 24-28 QC Ketgyürüs égôfej 24-28 A. Täblézat Akisebb edények esetében a gézégôt ügy kel beszabélyozni, hogy a lng ne nyüljon tül az edény alaplapjn. Kerülje a homorü és a domborû fenekü edények hasznélatét. FIGYELMEZTETÉS: Ha a lng véletlenül elalszik, forditsa a gombot kikapesolt helyzetbe, és legaläbb 1 percig ne prébälkozzon az üjragyüjtéssal. Ha az évek folyamän a gézcsapok szorossé vélnak, akkor el kell végezni kenésüket. Ezta müveletet csak szakképzett szerelôk végezhetik.

A tüzhelylap tisztitésa elôtt hagyja a készüléket lehülni. Hüzza ki a dugét a csatlakozéaljzatbél, vagy kôzvetien csatlakoztatés esetén kapcsolja ki az éramellétést. Soha ne hasznéljon dérzsôlé hatäsü, korréziét okozé tisztitészereket, fehéritészereket vagy savakat. À zomäncozott, lakkozott vagy rozsdamentes acélbôl készült felületeken kerülje a lügos vagy savas anyagok (citromié, ecet stb.)Alkalmazésät. FIGYELMEZTETÉS: Gézsugaras tisztitést ne alkalmazzon a tüzhelylapokon. A zoméncozott, lakkozott vagy krémozott részek tisztitésakor hasznäljon meleg szappanos vizet vagy marô hatéstél mentes tisztitészert. À rozsdamentes acélhoz hasznäljon megfelel tisztitéoldatot. Az égéfejek szappanos vizzel tisztithaték. Eredeti fényük helyreällitaséhoz hasznéljon héztartési rozsdamentesacél-tisztitôt. À tisztités utän széritsa meg és tegye vissza az égéfejeket a helyükre. Fontos, hogy az égéfejek megfeleléen kerüljenek vissza a helyükre. Krémozotträcsok és égéfejek Akrôémozott rcsok és égéfejek a hasznélat sorän elszinezôdhetnek. Eznem befolyésolja atüzhelylap üzemképességét. A tartalék alkatrészek szükség esetén vevészolgälatunktél szerezhetôk be.

Aszerelô sa elôtt kérjük, ellenérizze a kôvetkezôket:

• a csatlakozédugé megfeleléen van-e bedugva és biztositékkal ellétva; *nincs-e hiba a gäzellätésäban. Haahibanem azonosithaté: Kapcsolja ki a készüléket és hivja a vevészolgälatot. KERÜLJE A KÉSZÜLÉK SZAKSZERÜTLEN KEZELÉSÉT.

À készülék jelôlése megfelel az elektromos és az elektronikus_ berendezések _hulladékelhelyezésérôl sz6lé 2002/96/EK eurépai iränyelvnek (WÉEE). À termék_ megfelel hulladék-elhelyezésével On segitséget nyüjt a kémyezetre és az emberi egészségre kifejtett esetleges negativ M Kctkezményck megelzésében, amelyeket a termék nem megfelelé hulladékkezelése idézhet elô. À terméken lévé szimbélum azt jelzi, hogy a termék häztartési hulladékként nem kezelheté. À készüléket arra kijelôlt, elektromos és elektronikus berendezések üjrahasznositäsära alkalmas gyüjtéhelyen kel leadhni. Az elhelyezést a hulladékkezelésre vonatkozé helyi kômyezetvédelmi szabälyokkal 6sszhangban kellelvégezni. À termék kezelésével, visszanyerésével és üjrahasznositäsäval kapsolatos részletes informäciékért kérjük, vegye fel a kapcsolatot a helyi ônkormänyzattal, a hulladékkezelé szolgélattal vagy azzal az üzlettel, ahol a terméket väsärolta. Megfeleléségi nyilatkozat: A berendezés a fâval érintkezô alkatrészek tekintetében megfelel a 89/109/EGK iränyelvben meghatärozott szabälyoknak. C Akészülék megfelel a 2006/95/EK és a 2004/108/EK lrényelvvel felvéltott, és a késôbbiekben médositott 73/23/EGK és 89/336/EGK eurépai irényelveknek. A gyérté nem vällal felelésséget e kiadvänyban eléfordulé nyomtatési és étirési hibékbôl eredé pontatlansägokért. À biztonséggal vagy a mükôdéssel kapcsolatos jellemzék sérelme nélkül fenntartjuk a jogot atermékek szükség szerinti vältoztatséra.

Égôfej 4 géz 4 géz 5 géz 4 géz 5 géz QC/R/SR/AUX | UR/R/SR/AUX | QC/2R/SR/AUX | QC/R/SR/AUX | UR/2R/SR/AUX Tipus / referencia S67/HBGPL2X | S67/HBGPL2X | S67/HBGPL2X | S67/HBGPL2X | S67/HBGPL2X Länghibajelzé készülék IGEN IGEN IGEN IGEN IGEN Kiegészité égôfej (AUX 9 50 mm) 1 1 1 1 1 Kétgyürüs égôfej (QC 9 135 mm) 1 = 1 1 = Sfej (UR S 110 mm) = 1 = = 1 Këzéperës égôfei (SR 75 mm) 1 1 1 1 1 Erés égôfej (R S 100 mm) 1 1 2 1 1 Gäztipus/teljesitmény: Teljesitmény 9.25 KW 8.75 KW 11.75 kW 9.25 kW 11.25 KW G 20/20 mbar (metén) 881 L/h 833 Lih 1119 Lh 881 L/h 1071 Lh G 30/28-30 mbar (kisnyomésü gäz) 673 g/h 636 gh 854 gh 673 gh 818 gh Telepitési osztäly 3 3 3 3 3 Feszültség/Frekvencia, V/Hz 220-240 V/5060 Hz | 220-240 V/50-60 Hz | 20-240 V/50-60 Hz | 220-240 V/50-60 Hz | 220-240 V/50-60 Hz Elektromos bemeneti teljesitmény 15W 15W 15W 15W 15W Elektromos gyütés IGEN IGEN IGEN IGEN IGEN A termék mérete 595 x 510 595 x 510 745 x 510 745 x 510 745 x 510 A készüléket nem nagyüzemi, hanem häztartäsi felhasznäläsra tervezték. 0 HU
