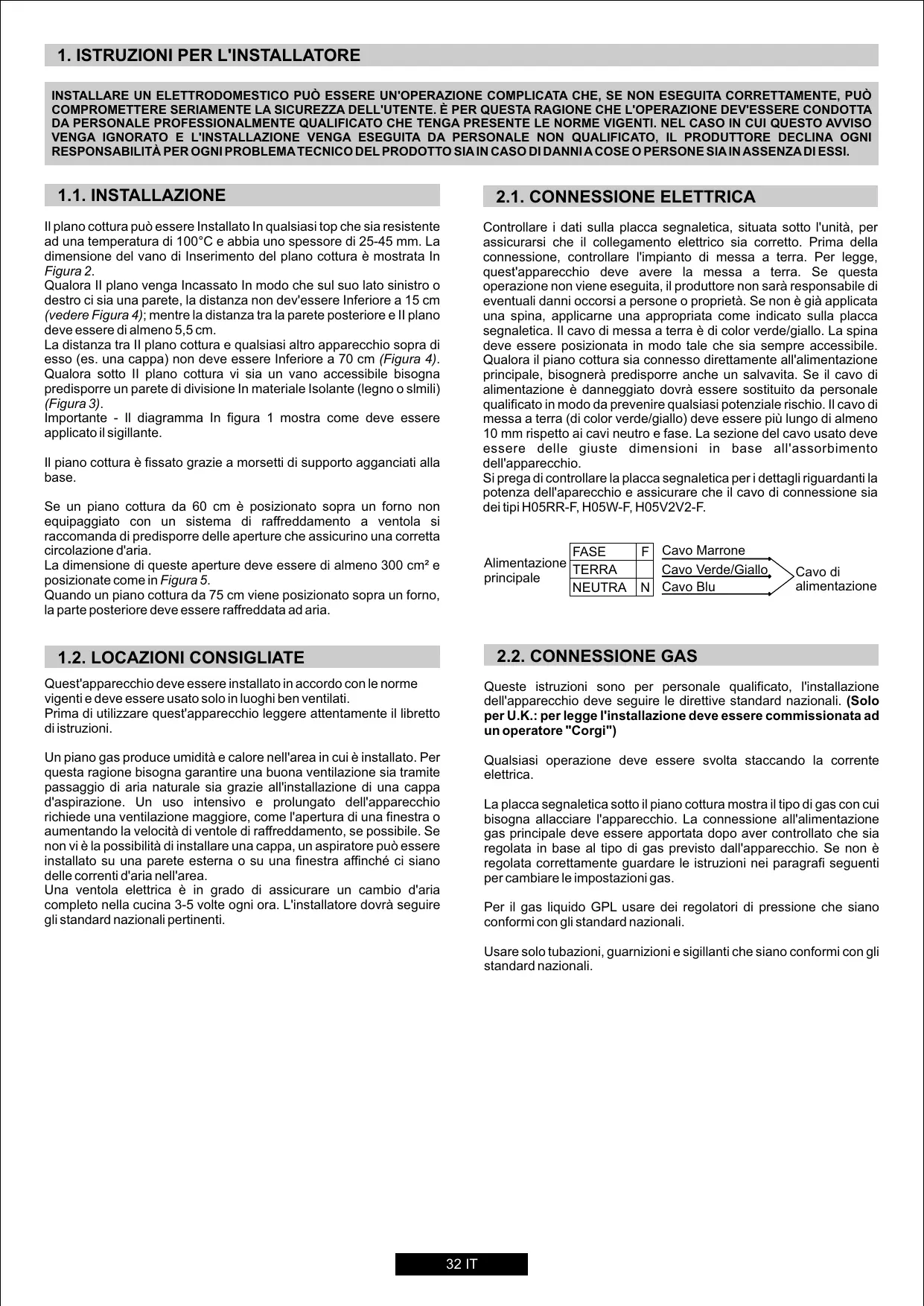

INSTALLARE UN ELETTRODOMESTICO PUÔ ESSERE UN'OPERAZIONE COMPLICATA CHE, SE NON ESEGUITA CORRETTAMENTE, PUd COMPROMETTERE SERIAMENTE LA SICUREZZA DELL'UTENTE. È PER QUESTA RAGIONE CHE L'OPERAZIONE DEV'ESSERE CONDOTTA DA PERSONALE PROFESSIONALMENTE QUALIFICATO CHE TENGA PRESENTE LE NORME VIGENTI. NEL CASO IN CUI QUESTO AVVISO VENGA IGNORATO E L'INSTALLAZIONE VENGA ESEGUITA DA PERSONALE NON QUALIFICATO, IL PRODUTTORE DECLINA OGNI RESPONSABILITÀ PER OGNIPROBLEMATECNICO DEL PRODOTTO SIAIN CASO DIDANNI A COSE O PERSONE SIAIN ASSENZADIESSI. 1.1. INSTALLAZIONE Il plano cottura puè essere Installato In qualsiasi top che sia resistente ad una temperatura di 100°C e abbia uno spessore di 25-45 mm. La dimensione del vano di Inserimento del plano cottura à mostrata In Figura 2. Qualora Il plano venga Incassato In modo che sul suo lato sinistro o destro ci sia una parete, la distanza non dev'essere Inferiore a 15 cm (vedere Figura 4); mentre la distanza tra la parete posteriore e Il plano deve essere di almeno 5,5 cm. La distanza tra Il plano cottura e qualsiasi altro apparecchio sopra di esso (es. una cappa) non deve essere Inferiore a 70 cm (Figura 4). Qualora sotto Il plano cottura vi sia un vano accessibile bisogna predisporre un parete di divisione In materiale Isolante (legno o simili) (Figura 3). importante - Il diagramma In figura 1 mostra come deve essere applicatoil sigillante. Il piano cottura à fissato grazie a morsetti di supporto agganciati alla base. Se un piano cottura da 60 cm è posizionato sopra un fomo non equipaggiato con un sistema di raffreddamento a ventola si raccomanda di predisporre delle aperture che assicurino una corretta circolazione d'aria. La dimensione di queste aperture deve essere di almeno 300 cm? e posizionate come in Figura 5. Quando un piano cottura da 75 cm viene posizionato sopra un forno, la parte posteriore deve essere raffreddata ad aria 1.2. LOCAZIONI CONSIGLIATE Quest'apparecchio deve essere installato in accordo con le norme vigenti e deve essere usato solo in luoghi ben ventilati. Prima di utilizzare quest'apparecchio leggere attentamente il libretto diistruzioni. Un piano gas produce umidità e calore nell'area in cui 8 installato. Per questa ragione bisogna garantire una buona ventilazione sia tramite passaggio di aria naturale sia grazie all'nstallazione di una cappa d'aspirazione. Un uso intensivo e prolungato dell'apparecchio richiede una ventilazione maggiore, come l'apertura di una finestra o aumentando la velocità di ventole di raffreddamento, se possibile. Se non vi à la possibilità di installare una cappa, un aspiratore pud essere installato su una parete esterna o su una finestra affinché ci siano delle correnti d'aria nell'area: Una ventola elettrica à in grado di assicurare un cambio d'aria completo nella cucina 3-5 volte ogni ora. L'installatore dovrà seguire gli standard nazionali pertinenti. 2.1. CONNESSIONE ELETTRICA Controllare i dati sulla placca segnaletica, situata sotto l'unità, per assicurarsi che il collegamento elettrico sia corretto. Prima della connessione, controllare l'impianto di messa a terra. Per legge, quest'apparecchio deve avere la messa a terra. Se questa operazione non viene eseguita, il produttore non sarà responsabile di eventuali danni occorsi a persone o proprietà. Se non à già applicata una spina, applicarne una appropriata come indicato sulla placca segnaletica. Il cavo di messa a terra à di color verde/giallo. La spina deve essere posizionata in modo tale che sia sempre accessibile Qualora il piano cottura sia connesso diretamente all'alimentazione principale, bisognerà predisporre anche un salvavita. Se il cavo di alimentazione à danneggiato dovrà essere sostituito da personale qualificato in modo da prevenire qualsiasi potenziale rischio. Il cavo di messa a terra (di color verde/giallo) deve essere più lungo di almeno 10 mm rispetto ai cavi neutro e fase. La sezione del cavo usato deve essere delle giuste dimensioni in base all'assorbimento dell'apparecchio Si prega di controllare la placca segnaletica peri dettagli riguardanti la potenza dell'aparecchio e assicurare che il cavo di connessione sia deitipi HOSRR-F, HOSW-F, HOSV2V2-F. _ [FASE__[F] Cavo Marrone AIMenteziONe [TERRA Cavo Verde/Giallo praer NEUTRA [N] Cavo Blu Cavo di alimentazione 2.2. CONNESSIONE GAS Queste istruzioni sono per personale qualificato, l'installazione dell'apparecchio deve seguire le direttive standard nazionali. (Solo per U.K.: per legge l'installazione deve essere commissionata ad un operatore "Corgi") Qualsiasi operazione deve essere svolta staccando la corrente elettrica. La placca segnaletica sotto il piano cottura mostrail tipo di gas con cui bisogna allacciare l'apparecchio. La connessione all'alimentazione gas principale deve essere apportata dopo aver controllato che sia regolata in base al tipo di gas previsto dall'apparecchio. Se non è regolata correttamente guardare le istruzioni nei paragrafi seguenti per cambiare le impostazioni gas Per il gas liquido GPL usare dei regolatori di pressione che siano conformi con gli standard nazionali. Usare solo tubazioni, guarnizioni e sigillanti che siano conformi con gli standard nazionali.

Per alcuni modelli viene fornito in dotazione una raccordo conico, come attrezzatura per l'installazione, nei paesi dove à obbligatorio per legge; in Figura 8 viene mostrato come riconoscere i diversi tipi di raccordi (CY=cilindrico, CO=conico). In qualsiasi caso la parte cilindrica del raccordo sarà connessa al piano cottura. Quando la connessione del piano all'alimentazione gas verrà effettuata utilizzando manicotti flessibili assicurarsi che la distanza massima coperta dal tubo non superii 2 metri. Per prevenire qualsiasi danno al piano seguire l'installazione seguendo questa sequenza (Figura 6) 1)Comeillustrato, assemblare le partiin sequenza: : 1/2 Adattatore cilindrico maschio % Sigillante : 1/2 Adattatore gas femmina conico-cilindrico o cilindrico-cilindrico

2) Stringere le giunture con la chiave inglese, ricordando di

mettere le tubature in posizione.

3) Attaccare l'elemento C all'alimentazione gas usando tubi di

rame o manicotti flessibi acciaio. IMPORTANTE: eseguire un ultimo controllo con una soluzione a base di sapone per controllare che le tubature non perdano. Non usare mai una fiamma. Inoltre assicurarsi che il manicotto flessibile non venga a contatto con una parte mobile della cucina (es. cassetto) e che non sia situato dove possa essere danneggiato. Attenzione: se si awverte odore di gas in vicinanza dell'apparecchio spegnere l'alimentazione e chiamare il tecnico. Non cercare un'eventuale perdita con una fiamma.

2.3. ADATTARE IL PIANO COTTURA CON

Per adattare il piano cottura all‘ uso di diversi tipi di gas, seguire le seguentiistruzioni: +rimuovere le griglie e i bruciatori + inserire una chiave esagonale a tubo (7 mm) dentro il supporto bruciatore (Figura 7) + svitare l'iniettore e sostituirlo con uno compatible con il tipo di gas che verrà utilizzato (vedere latabella tipi di gas)

2.4. REGOLARE IL MINIMO DELLA FIAMMA

Dopo aver acceso i bruciatori, girare la manopola del gas sul minimo quindi rimuovere la manopola (pu esere rimossa con una leggera pressione). Usare una piccola estermità come un cacciavite per regolare la vite come mostrato in Figura 9. Girando la vite in senso orario si riduce il flusso di gas, viceversa in senso antiorario si aumentaiil flusso - Usate questi aggiustamenti per ottenere una famma approssimativamente di 3/4 mm di lunghezza dopodiché riposizionare la manopola. Nel caso in cui l'alimentazione sia di tipo GPL - la vite per regolare la fiammaideale deve essere ruotata (in senso orario) verso fine corsa. Una volta che si à impostata la nuova regolazione, sostituire la vecchia placca segnaletica sull'apparecchio con una adatta al tipo di alimentazione gas che ë statainstallata.

3. USO DEL PIANO - ISTRUZIONI UTENTE

Quest'apparecchio deve essere utilizzato solo per gli scopi con cui à stato pensato, qualsiasi altro utilizzo pud essere considerato improprio e quindi pericoloso. Il produttore non à responsabile per qualsiasi danno o perdita dovuti ad un uso inappropriato Questo apparecchio non à pensato per essere usato da persone (inclusi bambini) con handicap fisici, sensoriali o capacità mentali limitate, con mancanza di esperienza e conoscenza, a meno che non siano supervisionati o istruiti all' uso dell'apparecchio da una persona responsabile della loro incolumità. 1 bambini devono essere supervisionati per assicurare che non giochino con l'apparecchio.

3.1. USO DEL BRUCIATORE GAS

Per l'accensione basta premere e girare la manopola sul simbolo di accensione. Il sistema di accensione partirà generando scintille. Quando la fiamma si à accesa, tenere premuta la manopola per 5/6 secondi dopodiché regolare la potenza. Se non c'è corrente elettrica, accendere la fiamma con un flammifero. Se il bruciatore non si accende entro 3 secondi girare la manopola sulla posizione 0, attendere un minuto e ripetere l'operazione. ATTENZIONE: Prima di accendere il gas assicurarsi che i bruciatori e i rispettivi coperchi siano alloro posto. AVVISI GENERICI: Per risultati migliori, la dimensione delle pentole deve seguire la dimensione del bruciatore come mostrato qui a seguito. Tabella A. Tipo di bruciatore 21 (cm) A Ausiliario 12-18 SR Semi rapido 18-24 R Rapido 24-26 UR Ultra rapido 24-28 QC Quadrupla corona 24-28 Tabella A Per contenitori più piccol il bruciatore gas puè essere regolato in modo che la fiamma non superi la pase della pentola. Recipienti con una base concava o convessa non possono essere usati. ATTENZIONE: se un bruciatore si spegne accidentalemente, ortare la monopola sulla posizione spenta e non tentare di ccenderlo prima che sia passato 1 minuto. Se col passare del tempo il rubinetto del gas si indurisce à necessario lubrificarlo. Questo tipo di operazione deve essere eseguita da personale qualificato. 331T

Prima di pulire il piano cottura, assicurarsi che l'apparecchio si sia raffreddato Rimuovere la spina dalla presa corrente o (se connessa direttamente all'alimentazione generale) togliere la corrente dall'impianto generale. Non usare sostanze abrasive, detergenti corrosivi, agenti sbiancantio acidi. Evitare ogni tipo di acido o sostanza alcalina (limone, aceto, etc.) per pulire le parti smaltate, laccate oin acciao inox "ATTENZIONE - non usare pulitori a vapore per pulire il piano cottura”". Quando bisogna pulire le parti smaltate, laccate o cromate, usare acqua calda con sapone o un detergente non corrosivo. Per l'acciaio antimacchia usare una soluzione appropriata I'bruciatori possono essere puliti con acqua e sapone. Per ripristinare la loro brillantezza originale, usare un comune prodotto di pulizia per superfici in acciaio. Dopo averi puliti, asciugari e ricollocarli al loro posto. È importante che i correttamente. bruciatori vengano riposizionati Griglie cromate e bruciatori Le griglie cromate e i bruciatori tendono a diventare scuri con l'uso. Questo & un fenomeno normale ed inevitabile, che tuttavia non compromette assolutamente il buon funzionamento del piano cottura. In ogni caso sono disponibili, presso i centri servizio post vendita, i pezzi diricambio.

Prima di contattare un tecnico del Centro Assistenza si prega di controllare:

• che la spina sia ben inseritae collegata; + che l'alimetazione gas non sia difettosa. Se il malfunzionamento non ë identificabile: spegnere l'apparecchio - non manometterlo - e chiamare il Centro Assistenza.

6. RISPETTO DELL'AMBIENTE

Questo apparecchio & conforme alle direttive Europee 2002/96/EC sullo smaltimento di apparecchi elettrici edelettronici (WEEE) Garantendo che questo prodotto sia disposto correttamente, puoi aiutare a prevenir delle potenziali conseguenze negative per l'ambiente e la salute RS homo, che possono essere causate anche da un inappropriato smaltimento di questo prodotto. Il simbolo sul prodotto indica che non puè essere considerato come un normale rifiuto domestico. Puè invece essere consegnato in punti di raccolta adeguati per lo smaltimento di apparecchi elettrici o elettronici. Lo smaltimento deve essere eseguito in accordo con le regolamentazioni locali per la disposizione di questo tipo di apparecchi. Per informazioni più dettagliate circa_trattamento, recupero e riciclaggio di questo prodotto, si prega di contattare il proprio ufficio cittadino, il centro di smaltimento rifiuti locale o il negozio dove si è acquistatoil prodotto. Dichiarazione di conformità: questo apparacchio, nelle parti progettate per venire a contatto con cibi, à conforme con le regolamentazioni espresse nelle direttive EEC 89/109 Apparecchio conforme con le direttive Europee 73/23/EEC CE 2 'éosGEEc, sostiuite da 2006/95/EC e 2004/108/EG, € emendamenti successivi. /! produttore non si rende responsabile per alcuna imprecisione dovuta a errori di stampa o trascrizione contenuti nel libretto. Ci riserviamo il diritto di apportare modifiche al prodotto qualora sia necessario, inclusi iconsumi, senza compromettere le caratteristiche inerentila sicurezza del funzionamento. Tabella 1
