MANUAL DE UTILIZADOR CPG75SQGX CANDY

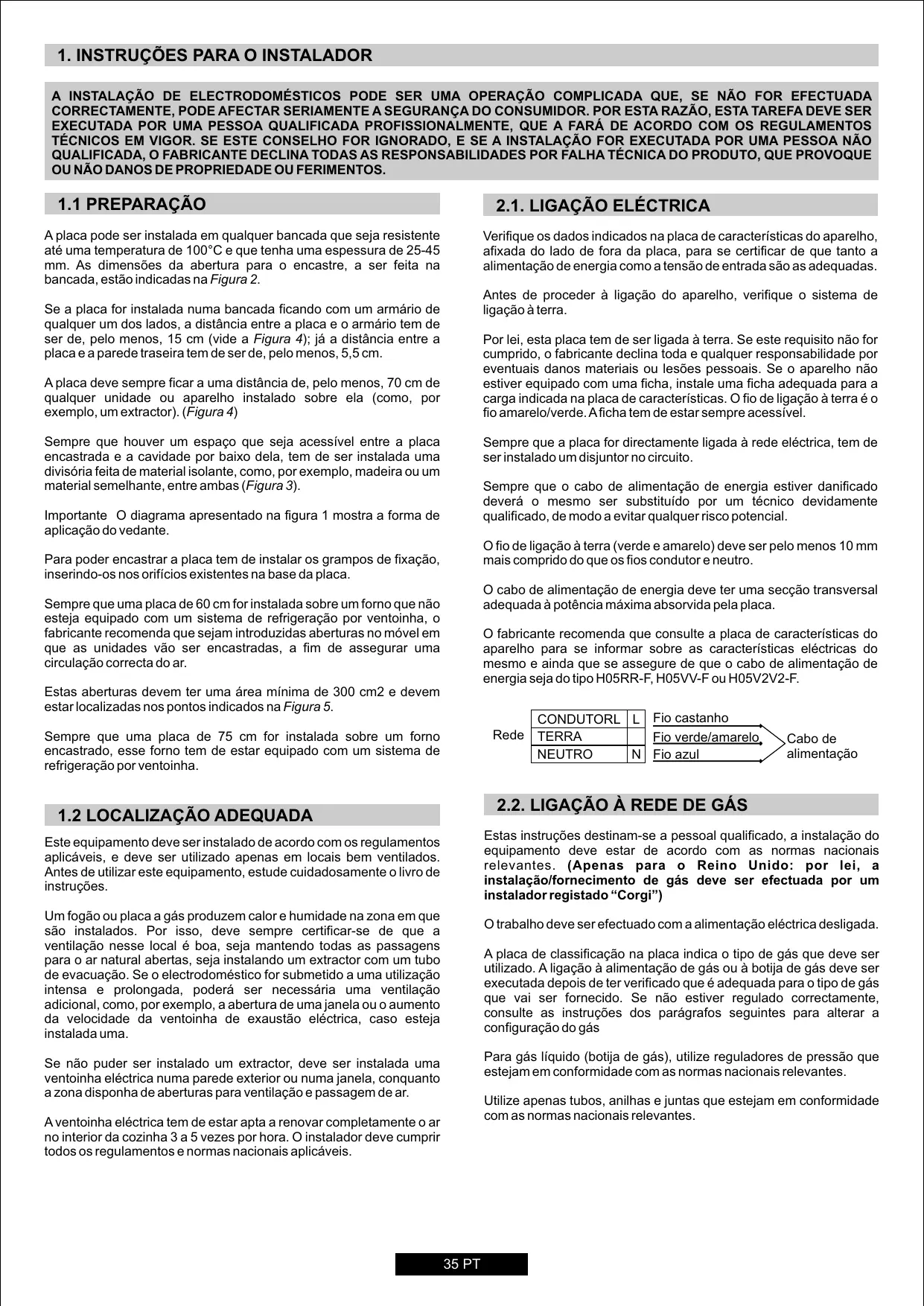

A placa pode ser instalada em qualquer bancada que seja resistente até uma temperatura de 100°C e que tenha uma espessura de 25-45 mm. As dimensôes da abertura para o encastre, a ser feita na bancada, estäoindicadas na Figura 2. Se a placa for instalada numa bancada ficando com um armério de qualquer um dos lados, a distäncia entre a placa e o armério tem de ser de, pelo menos, 15 cm (vide a Figura 4). jé a distäncia entre a placa e a parede traseira tem de serde, pelomenos, 5,5 cm. Aplaca deve sempre ficar a uma distäncia de, pelo menos, 70 cm de qualquer unidade ou aparelho instalado sobre ela (como, por exemplo, um extractor). (Figura 4) Sempre que houver um espaço que seja acessivel entre a placa encastrada e a cavidade por baixo dela, tem de ser instalada uma diviséria feita de material isolante, como, por exemplo, madeira ou um material semelhante, entre ambas (Figura 3) importante _O diagrama apresentado na figura 1 mostra a forma de aplicaçäo do vedante. Para poder encastrar a placa tem de instalar os grampos de fixaçäo, inserindo-os nos orificios existentes na base da placa Sempre que uma placa de 60 cm forinstalada sobre um fomo que näo esteja equipado com um sistema de refrigeraçäo por ventoinha, o fabricante recomenda que sejam introduzidas aberturas no mével em que as unidades vâo ser encastradas, a fim de assegurar uma circulaçäo correcta do ar. Estas aberturas devem ter uma ärea minima de 300 cm2 e devem estarlocalizadas nos pontos indicados na Figura 5. Sempre que uma placa de 75 cm for instalada sobre um fomo encastrado, esse fomo tem de estar equipado com um sistema de refrigeraçäo por ventoinha.

1.2 LOCALIZAÇAO ADEQUADA

Este equipamento deve serinstalado de acordo com os regulamentos aplicéveis, e deve ser utilizado apenas em locais bem ventilados. Antes de utilizar este equipamento, estude cuidadosamente o livro de instrugôes. Um fogäo ou placa a gés produzem calor e humidade na zona em que säo instalados. Por isso, deve sempre certificar-se de que a ventilaçäo nesse local é boa, seja mantendo todas as passagens para o ar natural abertas, seja instalando um extractor com um tubo de evacuaçäo. Se o electrodoméstico for submetido a uma utilizaçäo intensa e prolongada, poder ser necessäria uma ventilaçäo adicional, como, por exemplo, a abertura de uma janela ou 0 aumento da velocidade da ventoinha de exaustäo eléctrica, caso esteja instalada uma Se néo puder ser instalado um extractor, deve ser instalada uma ventoinha eléctrica numa parede exterior ou numa janela, conquanto a zona disponha de aberturas para ventilaçäo e passagem de ar. Aventoinha eléctrica tem de estar apta a renovar completamente o ar nointerior da cozinha 3 a 5 vezes por hora. O instalador deve cumprir todos os regulamentos e normas nacionais aplicäveis.

2.1. LIGAÇAO ELÉCTRICA

Verifique os dados indicados na placa de caracteristicas do aparelho, afxada do lado de fora da placa, para se certificar de que tanto a alimentaçäo de energia como atensäo de entrada säo as adequadas. Antes de proceder à ligaçäo do aparelho, verifique o sistema de ligaçäo à terra Por lei, esta placa tem de ser ligada à terra. Se este requisito nâo for cumprido, o fabricante declina toda e qualquer responsabilidade por eventuais danos materiais ou lesôes pessoais. Se o aparelho näo estiver equipado com uma ficha, instale uma ficha adequada para a carga indicada na placa de caracteristicas. O fio de ligaçäo à terra é o fio amarelolverde. A ficha tem de estar sempre acessivel. Sempre que a placa for directamente ligada à rede eléctrica, tem de serinstalado um disjuntor no circuito. Sempre que o cabo de alimentaçäo de energia estiver danificado deveré o mesmo ser substituido por um técnico devidamente qualificado, de modo a evitar qualquer risco potencial. Ofio de ligaçäo à terra (verde e amarelo) deve ser pelo menos 10 mm mais comprido do que os fios condutor e neutro. O cabo de alimentaçäo de energia deve ter uma secçäo transversal adequada à poténcia mxima absorvida pela placa. O fabricante recomenda que consulte a placa de caracteristicas do aparelho para se informar sobre as caracteristicas eléctricas do mesmo e ainda que se assegure de que o cabo de alimentaçäo de energia seja do tipo HOSRR-F, HO5WV-F ou HO5V2V2-F. CONDUTORL | L | Fio castanho Rede | TERRA Fio verde/amarelo, NEUTRO N} Fio azul Cabo de alimentaçäo

22. LIGAÇAO À REDE DE GÂS

Estas instruçôes destinam-se a pessoal qualificado, a instalaçäo do equipamento deve estar de acordo com as normas nacionais relevantes. (Apenas para o Reino Unido: por lei, a instalaçäo/fornecimento de gés deve ser efectuada por um instalador registado “Corgi”) Otrabalho deve ser efectuado com a alimentaçäo eléctrica desligada. A placa de classificaçäo na placa indica o tipo de gés que deve ser utilizado. À ligaçäo à alimentaçäo de gés ou à botija de gs deve ser executada depois de ter verificado que é adequada para o tipo de gés que vai ser fomnecido. Se näo estiver regulado correctamente, consulte as instruçôes dos parägrafos seguintes para alterar a configuraçäo do gés Para gäs liquido (botija de gés), utilize reguladores de pressäo que estejam em conformidade com as normas nacionais relevantes. Utilize apenas tubos, anilhas e juntas que estejam em conformidade com as normas nacionais relevantes. 35 PT

Nalguns modelos, é fomecida uma peça de ligaçäo cénica para colocar na instalaçäo em paises onde este tipo de ligaçäo é obrigatério; na figura 8 est4 indicado como reconhecer os diferentes tipos de ligaçäo (CY = cilindrica, CO = cénica). Em todos os casos, a peça cilindrica daligaçäo tem de ser ligada à placa. Quando liga a placa à alimentaçäo de gés com mangueiras flexiveis, assegure que a distância méxima coberta pela mangueira näo ultrapassa os 2 metros. Para evitar danos potenciais na placa, execute a instalaçäo seguindo esta sequência (figura 6):

1) Tal como é ilustrado, monte as peças pela sequéncia:

A:Adaptador cilindrico macho 1/2, unta 1/2, daptador cénico-cilindrico fêmea de gäs 1/2 ou cilindricocilindrico 2)Aperte as justas com as chaves, recordando que deve colocar os tubos em posiçäo.

3) Ligue o encaixe C na alimentaçäo de gés utilizando um tubo

rigido de cobre ou umtubo de aço flexivel. IMPORTANTE: faça uma verificaçäo final de fugas nas ligaçôes dos tubos utilizando uma saponäria. Nunca utilize uma chama. Igualmente, certifique-se que o tubo flexivel nâo estä em contacto com uma peça mével do armärio (por exemplo, gaveta) e que näo esté situado onde possa ser danificado. Aviso: Se cheirar a gés perto deste equipamento, desligue a alimentaçäo de gés do equipamento e contacte directamente o técnico. Näo procure a fuga com uma chama viva.

2.3. ADAPTAÇAO DA PLACA A DIFERENTES

Para adaptar a placa aos diferentes tipos de gâs deveré executar as operaçôes que passamos a descrever em seguida: +remova as grelhas e os queimadores + insira uma chave hexagonal (7 mm) no suporte do queimador (Figura 7) + Desenrosque o injector e substitua-o por um que seja adequado ao tipo de gés que vai ser utilizado (consulte a tabela dos tipos de gâs.)

2.4. REGULAÇAO DA ALTURA MINIMA

DA CHAMA Depois de acender os queimadores, rode o botäo de comando para a posiçäo correspondente ao minimo e remova o botäo da placa (basta aplicar uma pressäo ligeira). Servindo-se de uma chave de fendas pequena, pode ajustar a posiçäo do parafuso da forma indicada na Figura 9. Se rodar o parafuso para a direita esté a reduzir o fluxo de gäs, e se o rodar para a esquerda esté a aumenté-lo. Ajuste o parafuso desta forma até obter uma chama com uma altura aproximada de 3 a 4 mm e, em seguida, voite a montar o botäo de comando. Sempre que o gés disponivel for o gés GPL (gés de garrafa), o parafuso de regulaçäo da chama piloto tem de ser rodado (para a direita) até prender. Depois de ter regulado a placa para o tipo de gés que vai ser utilizado, substitua a placa de caracteristicas antiga, com os dados relativos ao gés para que a placa estava preparada, pela placa adequada ao tipo de gäs para que a placa foi regulada (esta placa é fomecida com a placa).

3. UTILIZAÇAO DA PLACA INSTRUÇÔES

Esta placa s6 pode ser utilizada para o fim para que foi concebida, ou seja, para uma utilizaçäo doméstica, sendo qualquer outra utilizaçäo considerada imprépria e, por conseguinte, perigosa. © fabricante declina toda e qualquer responsabilidade por danos decorrentes de umautilizaçäo imprépria da placa. Este electrodoméstico nâo se destina a ser utilizado por pessoas (incluindo crianças) com capacidades fisicas, sensoriais ou mentais diminuidas, ou que näo disponham da experiéncia e dos conhecimentos necessérios, a menos que Ihes tenham sido dadas instruçôes sobre a utilizaçäo do electrodoméstico por uma pessoa responsävel pela sua segurança, ou que o utilizem sob a supervisäo dessa pessoa. AS crianças devem ser sempre vigiadas para garantir que näo brincam como electrodoméstico. 3.1. COMO UTILIZAR O QUEIMADOR DE GÀS Para ligar os queimadores, aproxime um fésforo acesso do queimador, empurre o botäo de comando para dentro e rode-o para a esquerda. Se os queimadores nâo tiverem sido utilizados durante alguns dias, espere alguns segundos antes de acender o queimador, para permitir a evacuaçäo de ar que se tenha acumulado nos canos. Se a sua placa dispuser de um isqueiro electrénico, proceda da seguinte forma empurre o botäo de comando para dentro e rode-o para a esquerda, para a posiçäo com o simbolo do isqueiro. ligue o queimador, premindo o botäo com o simbolo da faisca. Se a sua placa estiver equipada com igniçäo electrénica s6 tem de empurrar o botäo de comando para dentro e de o rodar até ao simbolo de igniçäo O sistema de igniçäo (isqueiro) continuarä a gerar faiscas enquanto o botäo de comando estiver a ser premido Se o queimador näo se acender em 5 segundos, rode o botäo de comando para a posiçäo 0 e repita a operaçäo. No caso dos modelos com tomeira de segurança (que corta a alimentaçäo de gés no caso de a chama se apagar acidentalmente), os queimadores säo acesos da forma descrita acima, sendo que, no entanto, deve manter o botäo de comando premido durante cerca de 5 6 segundos depois de o queimador estar aceso. ATENÇAO: Antes de ligar a placa a gés, deverä certificar-se de que os queimadores e os espalhadores estäo correctamente instalados. CONSELHOS GERAIS Para assegurar os melhores resultados possiveis, deveré ter o cuidado de ajustar o tamanho dos recipientes de fundo plano ao tamanho dos queimadores de gäs, conforme pode ver na tabela abaixo. TabelaA. Tipo di queimador | recipiente (cm) A Auxiliar 12-18 SR Semi-räpido 18-24 R Répido 24-26 UR Ultra-répido 24-28 QC De coroa dupla 24-28 Tabela A Sempre que utilizar recipientes pequenos, regule o queimador de modo a que a chama néo saia pelos lados do recipiente. Nunca utilize recipientes com um fundo concave ou convexo. AVISO: Se um queimador se apagar acidentalmente, rode o botäo para a posiçäo de desligado e espere pelo menos 1 minuto antes de o voltar atentarligar. Se, com o passar do tempo, as tomeiras do gés ficarem perras é necessärio lubrificé-las Trata-se de uma operaçäo que s6 deve ser levada a cabo por um técnico devidamente qualificado. 36 PT

Antes de limpar a placa, certifique-se de que elajà esté fria. Desligue a ficha do cabo de alimentaçäo da tomada de rede ou, no caso de a placa estar directamente ligada à rede, corte a alimentaçäo de energia à placa. Nunca utilize abrasivos, detergentes corrosivos, produtos de branqueamento ou âcidos. Evite quaisquer produtos äcidos ou alcalinos (limâo, sumo, vinagre, etc.) nas zonas esmaltadas, enverizadas ou de aço inoxidével. “AVISO - näo utilize méquinas de vapor para limpar as placas”. Quando limpa as zonas esmaltadas, envernizadas ou cromadas, utilize uma saponéria quente ou um detergente näo câustico. No aço inoxidével, utilize uma soluçäo de limpeza apropriada Os queimadores podem ser limpos com uma saponäria. Para restaurar o seu brilho original, utilize um produto doméstico para aço inoxidvel. Depois de limpar, seque os queimadores e coloque-os de novo É importante que os queimadores sejam colocados correctamente. Grelhas e queimadores cromados As grelhas e os queimadores cromados têm tendéncia para escurecer com o passar do tempo. Isto é perfeitamente normal, inevitével até, e nâo prejudica 0 bom funcionamento da placa. No entanto, se quiser proceder à substituiçäo das grelhas e dos queimadores escurecidos, basta entrar em contacto com a nossa assisténcia técnica, à qual poderé adquirir as peças sobressalentes em causa.

5. ANTES DE CHAMAR A ASSISTÊNCIA TÉCNICA

Antes de solicitar a comparência de um técnico do Serviço de Assisténcia Técnica, agradecemos que proceda às seguintes verificagôes: - certifique-se de que a ficha esté devidamente inserida na tomada e de que o fusivel tem a amperagem correcta e näo disparou; - de que o gäs est a ser devidamente alimentado à placa Se näo conseguir detectar o problema: desligue o aparelho, näo o tente reparar, e entre em contacto com a Assisténcia Técnica.

6. PROTECÇÀO DO AMBIENTE

Este electrodoméstico estâ marcado em conformidade com o disposto na directiva comunitéria 2002/96/CE relativa aos residuos de equipamentos eléctricos e electrénicos (RÉEE). Ao assegurar que este produto 6 eliminado correctamente, estarä a ajudar a prevenir as potenciais M ©": nogativas para 0 ambiente e para a saûde püblica resultantes de uma eliminaçäo incorrecta deste produto. O simbolo no produto indica que este produto näo pode ser eliminado com os residuos domésticos. De facto, ele tem de ser entregue nos pontos de recolha apropriados, para reciclagem de equipamentos eléctricos e electrénicos. Aeliminaçäo deste produto tem de ser efectuada em conformidade com a legislaçäo local sobre eliminaçäo de residuos. Para informaçôes mais detalhadas sobre o tratamento, a recuperaçäo e a reciclagem deste produto, agradecemos que entre em contacto com as entidades responsäveis do seu municipio, com o seu serviço de eliminaçäo de residuos domésticos ou com o estabelecimento em que este produto foi adquirido. Declaraçäo de conformidade: Este equipamento, nas zonas destinadas a estar em contacto com alimentos, estâ em conformidade com os regulamentos constantes nas directivas EEC 89/109. O equipamento cumpre as Directivas Europeias 73/23/CEE e CE SS36CEE. substituidas por 2006/08/CE e 2004/108/CE, e emendas posteriores. O fabricante nâo ser responsävel por qualquer imprecisäo resultante da impressäo ou erros de transcriçäo contidos desta documentaçäo. Reservamos o direito de efectuar modificaçôes aos produtos de acordo com o necessärio, incluindo os direitos de consumo, sem prejuizo das caracteristicas relacionadas com segurança ou funçäo. Tabela 1
