| Značka | CANDY |
| Model | CPG75SQGX |
| Typ produktu | Plynová varná deska |
| Rozměry (š x h) | 745 x 510 mm |
| Napětí | 220-240 V |
| Frekvence | 50-60 Hz |
| Elektrický příkon | 15 W |
| Typ plynu | G20 (metan) nebo G30 (butan/propan) |
| Tlak plynu | 20 mbar (G20) / 28-30 mbar (G30) |
| Počet hořáků | 5 |
| Ultra-rychlý hořák (UR Ø 110 mm) | 1 |
| Rychlý hořák (R Ø 100 mm) | 2 |
| Polorychlý hořák (SR Ø 75 mm) | 1 |
| Pomocný hořák (A Ø 50 mm) | 1 |
| Plynová pojistka | Termočlánek |
| Zapalování | Vestavěné elektronické |
| Třída instalace | 3 |
| Minimální vzdálenost nad deskou | 70 cm |
| Vzdálenost mezi nábytkem | 15 cm |
| Vzdálenost od zadní stěny | 5,5 cm |
| Údržba | Čištění mýdlovou vodou, nepoužívejte parní čistič |
| Náhradní díly | Injektory, hořáky, rošty dostupné v servisním středisku |
Často kladené otázky - CPG75SQGX CANDY
Dotazy uživatelů ohledně CPG75SQGX CANDY
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Varná deska ve formátu PDF zdarma! Najděte svůj návod CPG75SQGX - CANDY a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. CPG75SQGX značky CANDY.

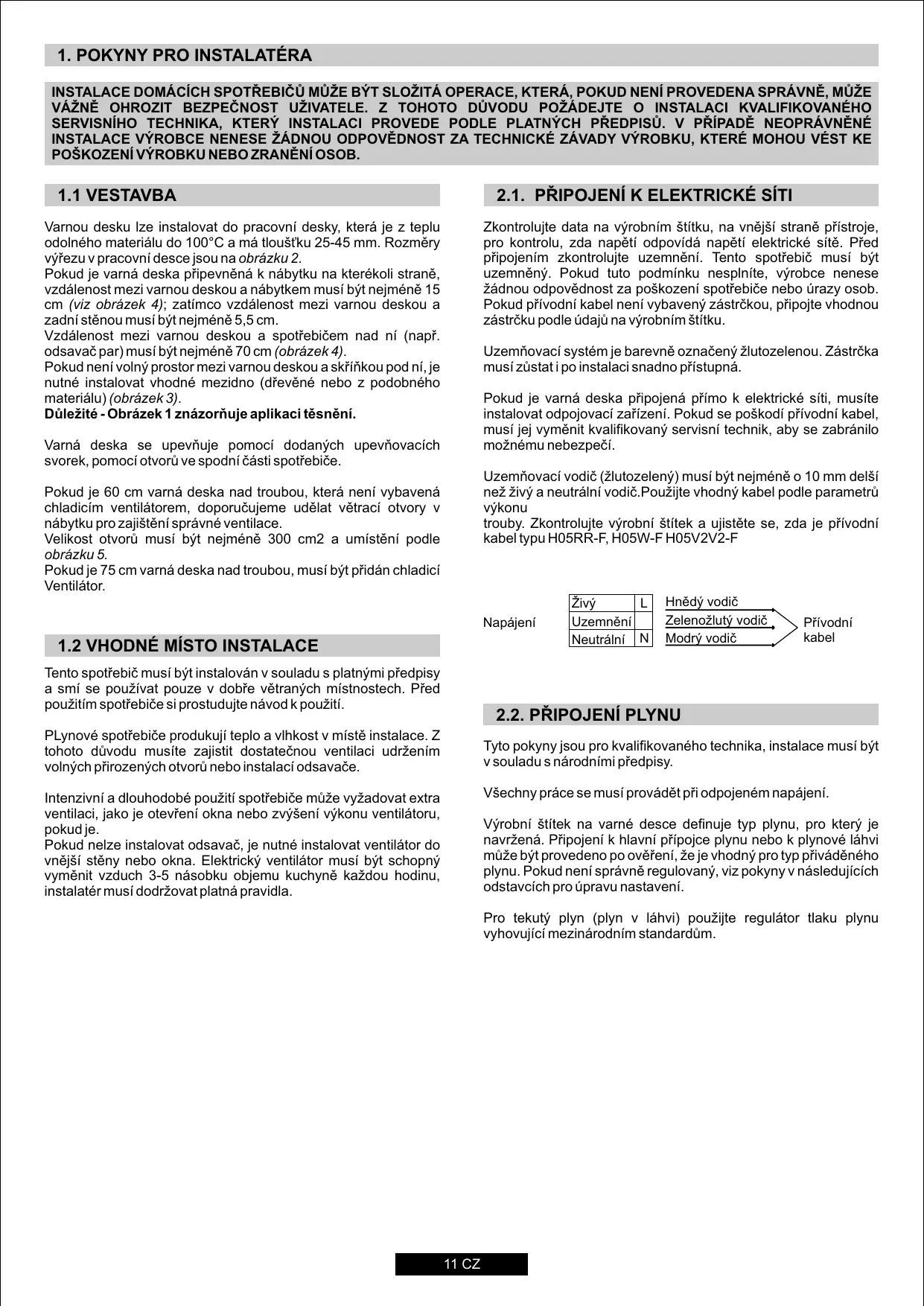

NÁVOD K OBSLUZE CPG75SQGX CANDY
- Pokyny pro instalatéra 11
1.1 Vestavba 11
1.2 Vhodné misto instalace 11
2.1. Připojení k elektrické siti 11
2.2.Pripojeniplynu 11
2.3.Zmena varne desky na jiny druh plynu 12
2.4. Nastavení minimálného plamene 12 - Použití varné desky 12
3.1.Pouzitifplynového hořáku 12 - Udžba a Čišteiní 13
- Servis 13
6.Ochrana zivotniho prostre. 13
CONTENIDO
ES
Varnou desku lze instalovat do pracovni desky, ktera je z teplu odolného materialu do 100^ a ma tloustku 25-45 mm. Rozměry vyřezu v pracovni desce jsou na obrázku 2.
Pokud je varná deska pripevné n k nabytku na kterékoli strane, vzdalenost mezi varnou deskou a nabytkem musi byt nejmné 15 cm (viz obrázek 4); zatímco vzdalenost mezi varnou deskou a zadni stěnou musi byt nejmné 5,5 cm.
Vzdalenost mezi varnou deskou a spotbrebičem nad ni (napr. odsavač par) musi býtnejměne 70 cm (obrázek 4).
Pokud neni volny prostor mezi varnou deskou a skriinkou pod ni, je nutné instalovat vchodné mezidno (d'revené nebo z podobného materialú) (obrázek 3).
Duležite - Obrázek 1 znázorůje aplikaci těsněné.
Varná deska se upevnuje pomoci dodanjch upevnovacich svorek, pomoci otvoru ve spodnićasti spotbrebiče.
Pokud je 60 cm varná deska nad troubou, ktera není vybavená chladicim ventilátorem, doporučujeme udělat větraci otvory v nábytku pro zajistěné správné ventilace.
Velikost otvoru musi byt nejmene 300 cm2 a umisteni podle obrazku 5.
Pokud je 75 cm varná deska nad troubou, musí být pridán chladici Ventilátor.
Tento spotbrebič musi být instalován v souladu s platnámími predpisy a smí se používat pouze v dobre větranych mîstnostech. Pred použitím spotbrebiče si prostudujte navod k použítí.
PLynové spotbrebiče produktuji teplo a vlhkost v mistě instalace. Z tohoto dūvodu musité zajistit dostatečnou ventilaci udržením volních prirozeních otvorů nebo instalací odsavace.
Intenzivná a dlouhodobé použití spotřebiče může vyžadovat extra ventilaci, jak je otevřeni okna nebo zvyšeni vykonu ventilátoru,Pokud je.
Pokud nelze instalovat odsavač, je nutné instalovat ventilátor do vějěsī stěny nebo okna. Elektricky ventilátor musí být schopné vyměnit vžduch 3-5 násobku objemu kuchyně každou hodinu, instalatér musí dodržovat platné pravidla.
2.1. PRIPOJENI K ELEKTRICKÉ SITI
Zkontrolujte data na vyrobním štītu, na vnějsí straně prístroje, pro kontrolu, zda napěti odpovídá napěti elektrické sítě. Před prípojením zkontrolujte uzemnéni. Tento spotřebic musí byt uzemnény. Pokud tuto podmínku nesplnité, vyrobce nenese zhádnou odpovědnost za poškození spotřebiece nebo úrazy-Speed. Pokud prívodní kabel není vybavený zástrčkou, prípojte vhodnou zástrčku podle udajú na vyrobním štītu.
Uzemnovaci systém je barevně označený Žlutozelenou. Zástrčka musí zústati po instalaci snadno prístupné.
Pokud je varná deska prípojená primo k elektrické siti, musité instalovat odpojovací zařizení. Pokud se poškodi prívodní kabel, musí jej vyměnit kvalifikovaný servisné technik, aby se zabránilo moznému nebezpečí.
Uzemnová vodič (žlutozelený) musí byt nejmné o 10 mm delsí nežživý aneutralní vodič. Použijte vchodný kabel podle parametrů vykonu
trouble. Zkontrolujte vyrobní štětek a ujistěte se, zda je prívodníkabel typu H05RR-F, H05W-F H05V2V2-F
| Napájení | Živý | L | Hnédý vodič |
| Uzemění | Zelenožlutý vodič | ||
| Neutrální | N | Modrý vodič |
2.2. PřIPOJENÍ PLYNU
Tyto pokyny jsou pro kvalifikovaného technika, instalace musí být v souladu s národními prédpisy.
Všechny práce se musí provadět pri odpojeném napájení.
Vyrobní stítek na varné desce definuje typ plynu, pro který je navržéná. Připojeni k hlavní prípojce plynu nebo k plynové láhvi může být provedeno po ověřeni, Že je vchodné pro typ privádeného plynu. Pokud není správně regulovány, viz poukny v nasledujících odstavcích pro upravu nastavení.
Pro tekuty plyn (plyn v láhvi) použijte regulátor tlaku plynu vyhovujíci mezinárodním standardům.
Nekteré modely jsou vybavené kónickou prípojkou pro instalace v zemích, kde je tento typ povinný; v obrázku 8 je popsané jak rozeznat ruzné typy spoju (CY = cylindrický, CO = kónický). V každém prípadě, cylindrická Čast prípojení musí byt prípojená k varné desce.
Pokud prípojujete varnou desku k prípojce plynu pomoci ohebné hadice, zajistěte, aby maximálné délka hadice nepřesahovala 2 metry.
Abyste zabrànili moznému nebezpeci, proved'te instalaci v následujícím pořadi (obrázek 6):
1) Podle obrzku sestavte dily v pořadi:
A: 1/2 cylindricky adaptor,
B:1/2 těsnění,
C: 1/2 kónický-cylindrický nebo cylindrickýcylindrický adaptor plynu
2) Utáhněte spoje klestěmi, umistěte trubky do správné pozice.
3) Připevněte díl C k hlavní prípojce plynu pomoci pevné medéné trabky nebo ohebné ocelové trabky.
DULEZITÉ: proved'te konečnou kontrolu těsnosti spojù pomoci roztoku vody a saponátu. Nikdy nepoužívejte plamen. Ták se uistěte, zda ohebná trabka není v kontaktu s pohyblívymi dily skříné (napr. šuplíkem) a není instalovaná v miste, kde se muže poškodit.
Upozorněni: Pokud učitě plyn v okoli spotřebiče, okamžitě vypněte prívod plynu a kontaktujte servisného technika. Nepokoušejte se najitůnik plynu pomoci plamene.
2.3. ZMÉNA VARNÉ DESKY NA JINY DRUH PLYNU
Pro upravu varné desky na jiný typ plynu provedte následujíci kroky:
-sejměte mřížky a hořáky
- vložte klic (7 mm) do podložky hořáku (obrázek 7)
- vyrsoubujte trysku a nahradte vchodnou pro dany typ použivaného plynu (viz tabulku typu Plynu)
2.4. NASTAVENÍ MINIMÁLNIHO PLAMENE
Po zapálení hořákù, otočte ovladací knoflikem na minimálné nastavení a poté sejměte ovladací knoflík (múžete jej sejmout jenným potažéním).
Pomoci malého šroubováku nastavte regulačné šroub podle obrázku 9. Otočením šroubu ve směru hodinovych ručíček snížite plamen, otočením proti směru hodinovych ručíček plamen zvětšfte. Pomoci tohoto nastavení nastavte plamen o délce příblízně 3 až 4 a poté nasadte ovláDACÍ knoflík.
Pokud je dodávaný plyn LPG (plyn v láhvizh) - šroub pro nastavení počatečniho plamene musité otočit ve směru hodinovych ručićek do konce.
Po dokončeni nastaveni plynu nahrad'te vyrobní štǐtek s typem plynu za nový, podle instalovaného Plynu.
3. POUZITI VARNÉ DESKY
Tento spotbrebič se musí používat pouze k učelúm, pro které byl navržený a to pro vařeni v domácnosti. Jakékoli jiné použiti je nesprávné a mûze byt nebezpečné. Vyrobce nenese Žádnou odpovednost za poškozené vyplývajíci z nesprávného použiti tohoto spotbrebiče.
Spotbrebi není urcen pro použití osobami (včetné děti) se sníženymi fyzickými, senzorickými nebo mentalními schopnostmi, nebo bez dostatečných zkušeností a znalostí,Pokud nejsou pod dohledem nebo nebyly poucené osobou odpovědnou za jejich bezpečnost.
Nedovolte dětem hrát sise spotřebicem.
3.1. POUZITI PLYNOVÉHO HORÁKU
K zapálení horákú priložte zdroj otevreného plamene k horákú, stisknéte a otočte knoflíkem ovládání plynu proti směru hodinovych ručíček.
Pokud jste hořák nepoužívali několik dni, préd zapálémí počkejte několik sekund, toto odstrani prítomné vzduch v trubkách.
Pro spotbrebiče s elektrickým zapalováním provedte následujíci kroky:
-
stiskněte a otočte knoflík proti směru hodinovych ručíček na symbol zapálení.
-
zapalte hořák stisknutím tlačitka jiskřěné.
Pro varné desky vybavené automatickým zapalováním pouze stiskněte a otočte knoflík na symbol zapálení.
Systém zapalováni opakuje jiskřeni, dokud držite stisknutí ovladaci knoflík.
Pokud se horák nezapálí do 5 sekund, otočte knoflík na pozici 0 a postup opakujte.
Pro modely vybavené bezpečnostím ventilem (který vypne prívod plynu v pripadě náhodného zhasnutí plamene) se horák zapaluje podle vyše uvedeného postupu, ale knoflík musité držet stisknutý 6 sekund po zapáléní plamene.
UPOZORNENI:
Před zapnutím varné deský se ujistěte, zda jsou hořáky a včka hořáků správně nasazené.
VŠEOBECNÉ POKNY
Pro nejlepsi vysledky pouzivejte nadobis rovnym dnem, které vyhovují pruměru hořák. TabulkaA.
Tabulka A
| Typ hořák | Ø pánev (cm) | |
| A | Pomocné hořák | 12 - 18 |
| SR | Pólrychlyn hořák | 18 - 24 |
| R | Silné hořák | 24 - 26 |
| UR | Ultra silné hořák | 24 - 28 |
| QC | Dvouokruhový hořák | 24 - 28 |
Pro menší nádoby nastavte plyn tak, aby plamen nepřesahoval za okraj dna nádoby. Nepoužívejte nádoby s vypuklým dnem.
UPOZORNÉNÍ: Pokud plamen nečekane zhasne, otočte knoflíkem do pozice vypnuté a nepokousejte se jej zapalovat do 1 minuty.
Pokud se knoflik po letech použití otáčí těžko, je nutné jej namazat.
Tuto Činnost smí provádet pouze kvalifikovany technik.
4. UDRŽBA A CİSTENİ
Prid ciistelnim varne desky se ujistete, zda dostatecnvychladla. Odpojte zastrchu od elektricke zasuvky nebo vypnete jistič.
K Čišěné nepoužívejte drsné, korosivné prostředky, bělidla, nebo kyseliny. Vyhněte se jakýkoli kyselinám (citrónová šťáva, ocet, apod.) Na smaltovaném nebo nerezovém povrchu.
UPOZORNÉNÍ - k Čišěnévi varne desky nepoužívejte parne Čistěč.
Pokud Čistěte smaltováný, lakovaný nebo chromový povrch, použijte roztok saponátu a vody. Pro nerezovou ocel používejte vchodný Čistici prostředek.
Horaky muzete cistit vodou se saponatem. Kobnoveni puvodniho lesku pouzijte cistič na nerezovou ocel. Po ycistěné nechte horaky vysusit a vratte na své mistrigo.
Je dulezité nasadith horaky správně.
Chromové mřížky a hořáky
Chromové mřížky a hořáky mají pri použité tendenci ztmavnout. Toto je normálni a neodvratné fenomen, ale nemá vliv na funkčnost varné desky. V prípadě potřeby jsou náhradní díly dostupné v servisiním středisku.
5. SERVIS
Dřive než zavoláte servis, zkontrolujte následujíci:
- je pripojená zástrčka k sítové zásuvce;
- neni problème v prépojce plynu.
Pokud nelze závadu odstranit: vypněte spotřebic, nedemontujte jej a kontaktujte autorizovane servisní středisko.
6. OCHRANA ZIVOTNIHO PROSTREDA
Tento spotbrebič je označený v souladu s Evropskou směrnici 2002/96/EC o likvidaci starych elektrickych a elektonickych spotbrebičich (WEEE). Zajistem správné likvidace spotbrebiče pomáháte chránit préd možnymi negativnémi dopady na zivotné prostředí a lidské zdraví, které muže být ovlivné né nasprávnou likvidaci spotbrebiče.
Symbol na vyrobku označuje, ze tento vyrobek nesmí byt likvidován společné s bězným domovním opypadem. Musité jej odněst na sběrné misto nebo do recyklacniho střediska k recyklaci elektrických a elektronickích zařizení.
Likvidace musi byt provedena v souladu s ohledem naŽivotní prostředí.
Pro podrobnějš informace o likvidaci a recyklaci tohoto spotřebie kontaktujte mistrov, vašeho prodejce nebo recykláční středisko.
Prohlášeni o shode: Tento spotřebic pricházejíci do kontaktu s potravinami vyhovuje predpisüm směrnice EEC 89/109.
CE Spotbrebič vyhovuje Evropské směrnici 73/23/EEC a 89/336/EEC, nahrazenými
2006/95/EC a 2004/108/EC, a následnámzměnám.
Vyrobce nene Žádnou odpovednost za nepřednosti vyplývajici z tisku nebo prekladu v tomto navodu. Vyhrazujeme si pravo nazměny vyrobku, včetné bodů o spotřebe, bez prědchozího upozorněné, které nemají vliv na funkčnost nebo bezpečnost vyrobku.
Tabulka 1
| Vestavné varné desky | |||||
| Hořák | 1 | 1 | 2 | 3 | 2 |
| 4 plynové QC / R / SR / AUX | 4 plynové UR / R / SR / AUX | 5 plynové QC / 2R / SR / AUX | 4 plynové QC / R / SR / AUX | 5 plynové UR / 2R / SR / AUX | |
| Typ / reference | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X | S67 / HBGPL2X |
| Bezpečnostní zařízení | ANO | ANO | ANO | ANO | ANO |
| Pomocný hořák (A Ø 50 mm) | 1 | 1 | 1 | 1 | 1 |
| Dvoukruhový hořák (QC Ø 135 mm) | 1 | - | 1 | 1 | - |
| Ultra silné hořák (UR Ø 110 mm) | - | 1 | - | - | 1 |
| Normální hořák (SR Ø 75 mm) | 1 | 1 | 1 | 1 | 1 |
| Silné hořák (R Ø 100 mm) | 1 | 1 | 2 | 1 | 1 |
| Typ plynu/výkon: | |||||
| Výkon | 9.25 kW | 8.75 kW | 11.75 kW | 9.25 kW | 11.25 kW |
| G 20/20 mbar (metan) | 881 L/h | 833 L/h | 1119 L/h | 881 L/h | 1071 L/h |
| G 30/28-30 mbar (LPG) | 673 g/h | 636 g/h | 854 g/h | 673 g/h | 818 g/h |
| Instalační třída | 3 | 3 | 3 | 3 | 3 |
| Napětí/frekventa V / Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz | 220-240 V / 50-60 Hz |
| Příkon | 15 W | 15 W | 15 W | 15 W | 15 W |
| Elektrické zapalování | ANO | ANO | ANO | ANO | ANO |
| Rozměry spotřebiče | 595 x 510 | 595 x 510 | 745 x 510 | 745 x 510 | 745 x 510 |
Tento spotbrebič je navržený pro nekomerčné použití v domácnosti.
Vyrobce nezodpoveda za nepresnosti obsazené v teo pifrucce vzniklé pri tisku nebo prekladu. Vyhrazujeme se pravo provadět upravy vyrobku podle potřeby, aniž by byly dotčeny charakteristíky vztahujicí sé bezpečnosti nebo provozu.
