MANUAL DE USUARIO CPG75SQGX CANDY
1. Instrucciones Para El Instalador
2.1 Conexién Eléctrica
2.3 Adaptaciôn De La Placa À Distin
3. Uti n De La Placa Instrucciones Para El Usuario
3.1 Utilizaciôn Del Quemador De Gas …
4. Mantenimiento Y Limpieza
6. Protecciôn Del Medioambiente

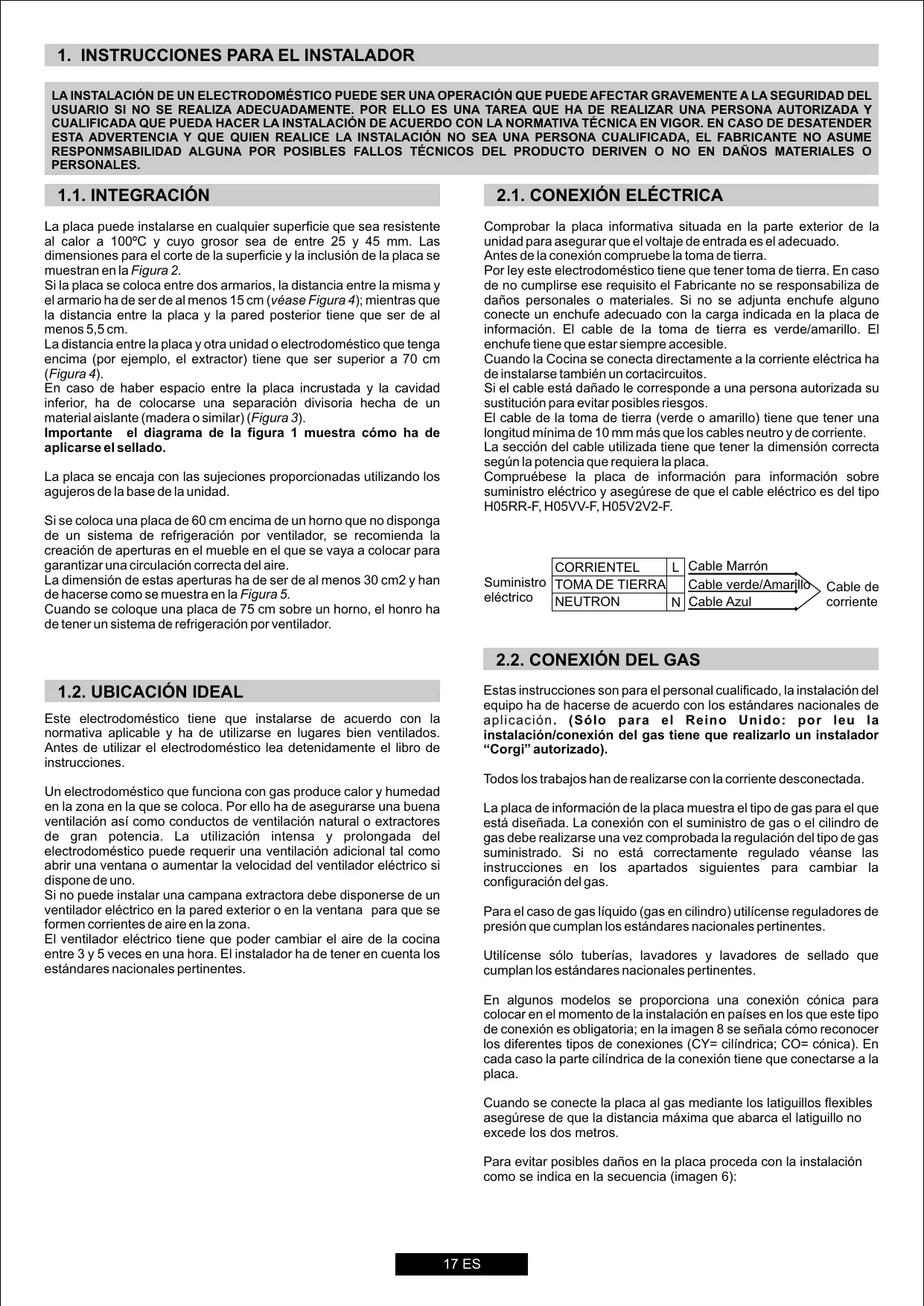

1. INSTRUCCIONES PARA EL INSTALADOR
LA INSTALACIÔN DE UN ELECTRODOMÉSTICO PUEDE SER UNA OPERACIÔN QUE PUEDE AFECTAR GRAVEMENTE A LA SEGURIDAD DEL USUARIO SI NO SE REALIZA ADECUADAMENTE. POR ELLO ES UNA TAREA QUE HA DE REALIZAR UNA PERSONA AUTORIZADA Y CUALIFICADA QUE PUEDA HACER LA INSTALACION DE ACUERDO CON LA NORMATIVA TÉCNICA EN VIGOR. EN CASO DE DESATENDER ESTA ADVERTENCIA Y QUE QUIEN REALICE LA INSTALACIÔN NO SEA UNA PERSONA CUALIFICADA, EL FABRICANTE NO ASUME RESPONMSABILIDAD ALGUNA POR POSIBLES FALLOS TÉCNICOS DEL PRODUCTO DERIVEN O NO EN DANOS MATERIALES O PERSONALES. 1.1. INTEGRACIÔON La placa puede instalarse en cualquier superficie que sea resistente al calor a 100°C y cuyo grosor sea de entre 25 y 45 mm. Las dimensiones para el corte de la superficie y la inclusiôn de la placa se muestran en la Figura 2. Si la placa se coloca entre dos armarios, la distancia entre la misma y el armario ha de ser de almenos 15 cm (véase Figura 4); mientras que la distancia entre la placa y la pared posterior tiene que ser de al menos 5,5 cm: La distancia entre la placa y otra unidad o electrodoméstico que tenga encima (por ejemplo, el extractor) tiene que ser superior a 70 cm (Figura 4). En caso de haber espacio entre la placa incrustada y la cavidad inferior, ha de colocarse una separaciôn divisoria hecha de un material aislante (madera o similar) (Figura 3) importante el diagrama de la figura 1 muestra cémo ha de aplicarse el sellado. La placa se encaja con las sujeciones proporcionadas utilizando los agujeros de la base de la unidad. Sise coloca una placa de 60 cm encima de un horo que no disponga de un sistema de refrigeracién por ventilador, se recomienda la creacién de aperturas en el mueble en el que se vaya a colocar para garantizar una circulaciôn correcta del aire. La dimensiôn de estas aperturas ha de ser de al menos 30 cm2 y han de hacerse como se muestra en la Figura 5. Cuando se coloque una placa de 75 cm sobre un horno, el honro ha de tener un sistema de refrigeraciôn por ventilador. 1.2. UBICACION IDEAL Este electrodoméstico tiene que instalarse de acuerdo con la normativa aplicable y ha de utilizarse en lugares bien ventilados. Antes de utilizar el electrodoméstico lea detenidamente el libro de instrucciones. Un electrodoméstico que funciona con gas produce calor y humedad en la zona en la que se coloca. Por ello ha de asegurarse una buena ventilaciôn asi como conductos de ventilacién natural o extractores de gran potencia. La utilizacién intensa y prolongada del electrodoméstico puede requerir una ventilaciôn adicional tal como abrir una ventana o aumentar la velocidad del ventilador eléctrico si dispone de uno. Si no puede instalar una campana extractora debe disponerse de un ventilador eléctrico en la pared exterior o en la ventana para que se formen corrientes de aire en la zona. El ventilador eléctrico tiene que poder cambiar el aire de la cocina entre 3 y 5 veces en una hora. Elinstalador ha de tener en cuenta los eständares nacionales pertinentes. 17 E:
2.1. CONEXION ELÉCTRICA
Comprobar la placa informativa situada en la parte exterior de la unidad para asegurar que el voltaje de entrada es el adecuado. Antes de la conexiôn compruebe la toma de tierra Por ley este electrodoméstico tiene que tener toma de tierra. En caso de no cumplirse ese requisito el Fabricante no se responsabiliza de daños personales o materiales. Si no se adjunta enchufe alguno conecte un enchufe adecuado con la carga indicada en la placa de informacién. El cable de la toma de tierra es verde/amarillo. El enchufe tiene que estarsiempre accesible. Cuando la Cocina se conecta directamente a la corriente eléctrica ha de instalarse también un cortacircuitos. Si el cable esta dañado le corresponde a una persona autorizada su sustituciôn para evitar posibles riesgos. El cable de la toma de tierra (verde o amarillo) tiene que tener una longitud minima de 10 mm més que los cables neutro y de corriente. La secciôn del cable utilizada tiene que tener la dimensién correcta segün la potencia que requiera la placa. Compruébese la placa de informacién para informacién sobre suministro eléctrico y asegürese de que el cable eléctrico es del tipo HOSRR-F, HOSWV.F, HO5V2V2-F. CORRIENTEL L |Cable Marrén
NEUTRON N Suministro eléctrico Cable verde/Amarj Cable Azul Cable de corriente
Estas instrucciones son para el personal cualificado, la instalacién del equipo ha de hacerse de acuerdo con los esténdares nacionales de aplicaciôn. (Sélo para el Reino Unido: por leu la instalacién/conexiôn del gas tiene que realizarlo un instalador “Corgi” autorizado). Todos los trabajos han de realizarse con la corriente desconectada. La placa de informaciôn de la placa muestra el tipo de gas para el que estä diseñada. La conexiôn con el suministro de gas o el cilindro de gas debe realizarse una vez comprobada la regulaciôn del tipo de gas suministrado. Si no est correctamente regulado véanse las instrucciones en los apartados siguientes para cambiar la configuraciôn del gas. Para el caso de gas liquido (gas en cilindro) utilicense reguladores de presiôn que cumplan los eständares nacionales pertinentes Utilicense sélo tuberias, lavadores y lavadores de sellado que cumplan los eständares nacionales pertinentes. En algunos modelos se proporciona una conexién cénica para colocar en el momento de lainstalaciôn en paises en los que este tipo de conexiôn es obligatoria; en la imagen 8 se señala cômo reconocer los diferentes tipos de conexiones (CY= cilindrica; CO= cénica). En cada caso la parte cilindrica de la conexién tiene que conectarse a la placa. Cuando se conecte la placa al gas mediante los latiguillos flexibles asegürese de que la distancia méxima que abarca el latiguillo no excede los dos metros. Para evitar posibles daños en la placa proceda con la instalaciôn como se indica en la secuencia (imagen 6):
1) Como se muestra, montaje de las piezas en lasecuencia
A: Adaptador cilindrico macho % B: Sello % C: Adaptador de Gas nico ilindrico Hembra ?2 0 Cilindrico-Cilindrico
2) Ajustar las juntas con la Ilave inglesa, recuérdese colocar las
3) Adjuntar la pieza C al gas utilizando una tuberia rigida de cobre o
unatuberia flexible de acero. IMPORTANTE: realicese una comprobacién final de posibles péridas en las conexiones de las tuberias ustilzando una solucién jabonosa. también que la tuberia flexible no puede tocar pieza mévil alguna de la caldera (por ejemplo, la parte inferior) y que no se encuentra en un lugar donde pueda dañarse. Advertencia: si huele a gas cerca de la unidad corte el suministro de gas y llâmese directamente al técnico. No busque la fuga mediante Ilama directa. 2.3. ADAPTACIÔN DE LA PLACA A DISTINTOS
Para adaptar la placa a los distintos tipos de gas, siganse las instrucciones siguientes: «retire las rejillas y los quemadores + inserte una Ilave hexagonal (de 7 mm) en el soporte del quemador {imagen 7) + Desenrosque el inyector y sustitüyase por uno adecuado al tipo de gas que se va a utilizar (véase la tabla del tipo de gas)
2.4. REGULACIÔN DE LA LLAMA MINIMA
Una vez encendidos los quemadores, gire el mando de control al minimo y luego retire el mando (se puede retirar con facilidad presionando ligeramente). Con un destornillador pequeño tipo “Terminal” se puede ajustar el regulador como se muestra en la {magen 9. Girar el tornillo en el sentido de las agujas delreloj reduje el flujo de gas, mientras que si se gira en sentido contrario el flujo aumenta Uïllice este juste para lograr una llama de unos 3 6 4 mm de altura y vuelva a colocar el mando de control. Cuando el tipo de gas disponible es LPG (Bombona)_el tomillo para configurar la lama permanente ha de girarse (en el sentido de las agujas del reloj) hasta el final Cuando se realice un nuevo ajuste del gas sustitüyase la placa de informacién del gas anterior que figura en la unidad por una (que se proporciona con la placa) adecuada para el tipo de gas para el que estéregulada)
3. UTILIZACIÔN DE LA PLACA
INSTRUCCIONES PARA EL USUARIO
La unidad sélo puede utilizarse para el fin para el que est diseñado, la cocina casera, y otros posibles utilizaciones se considerarän inadecuados y podrian ser peligrosos. El Fabricante declina toda responsabilidad por daños o pérdidas que puedan derivarse de una utilizacién inadecuada. Este electrodoméstico no esté pensado para que lo utilicen personas incluidos nifños) con discapacidad fisica, sensorial o psiquica, o que carezcan de experiencia, salvo que cuenten con la supervisién o instrucciôn sobre su utlizaciôn por parte de la persona responsable de su seguridad. Es recomendable vigilar a los niños para asegurarse de que no juegan con la placa 18E:
3.1. UTILIZACION DEL QUEMADOR DE GAS
Para encender los quemadores coléquese una vela encendida al quemador, presionar y girar el mando de control en el sentido contrario alas agujas delreloj. Si los quemadores no se han utiizado en un par de dias espérese unos segundos antes de encender el quemador, esto permitirä que se elimine el aire que haya en los conductos: Para unidades de igniciôn eléctrica realicese lo siguiente
- empuje hacia dentro y gire el mando en el sentido contrario a las agujas del reloj hasta el simbolo de ignicién. *enciéndase el quemador presionando el botén de chispa Para las placas de igniciôn automética simplemente empüjese hacia dentro y girese el mando hasta la posiciôn de igniciôn. El sistema de igniciôn seguirâ generando chispazos hasta que presione el mando del gas. Si el quemador no se prende en 5 segundos girese el mando a la posiciôn 0 yrepitase la operaciôn. En el caso de modelos con vélvula de seguridad (que interrumpe el flujo de gas si la lama de apaga por accidente), los quemadores se encienden como se describe arriba, pero ha de mantenerse pulsado el mando durante 5 o 6 segundos una vez prendida la Ilama. ATENCION: Antes de encender la placa de gas asegürese de que los quemadores y los mandos correspondientes estän en la posiciôn adecuada. CONSEJO GENERAL Para un mejor resultado la dimensién de la base de la bateria de cocina ha de coincidir con la dimensién del quemador tal y como se indica. Tabla A. Tipo de Quemador 9 bateria (cm) A QuemadorAuxiliar 12-18 SR Quemador Semi-räpido 18-24 R _Quemador Räpido 24-26 UR Quemador Ultra rpido 24-28 QC Quemador doble 24-28 Tabla A En caso de recipientes més pequeños el quemador ha de regularse con el fin de que la llama no sobrepase la base de la cazuela o sartén. No es recomendable utilizar baterias con bases céncavas 0 convexas. ADVENTENCIA: Si un quemador se apaga por accidente, gire el mando hasta la posicién de apagado y no intente volver a encender la [lama hasta que transcurra como minimo 1 minuto. Si con los años los reguladores del gas se endurecen y resulta dificil girarlos seränecesario lubricarlos. Ésta operacién sélo la puede realizar, ünica y exclusivamente, personas del Servicio Técnico cualificadas.
Antes de limpiar la placa ésta tiene que estar fria. Desenchüfese o (si esté conectada directamente) desconéctese de la corriente. No utilice jamés detergentes abrasivos y corrosivos, lejia o äcidos. Evite los écidos o sustancias parecidas (zumo de limôn, vinagre, etc.) enlas secciones lacadas, barnizadas o de acero inoxidable. “ADVERTENCIA no utilice limpiadores de vapor para limpiar las placas”. Para limpiar las zonas esmaltadas, bamnizadas o cromadas utilicese agua templada con jabén o detergente no câustico. Después de limpiarla séquense los quemadores y vuelvan a colocarse. Es importante que los Quemadores se coloquen correctamente. Rejillas cromadas y quemadores Las rejilas cromadas y los quemadores tienen tendencia a ponerse oscuros con el uso. Es algo normal e inevitable, pero es algo que no altera en absoluto el funcionamiento de la placa de cocina En todo caso en nuestro centro de servicio de post-venta pueden encontrarse piezas de recambio.
Antes de Ilamar al Servicio Técnico compruebe lo siguiente: + que el enchufe estä correctamente insertado y que el fusible funciona; + que no hay problema con el suministro de gas. Sino puede identificarse el fallo: Desenchufe la placa no intente averiguarlo- llame al Servicio Técnico.
6. PROTECCIÔN DEL MEDIOAMBIENTE
Este electrodoméstico tiene la marca de cumplimiento de la Directiva Europea 2002/96/EC sobre Residuos de Aparatos Eléctricos y Electrénicos (RAËE). Asegurando un desguace correcto del aparato, usted puede ayudar a prevenir las consecuencias potenciales negativas para el medio ambiente y la Salud de las personas El simbolo en el aparato, o en los documentos que lo acompañan, indica que el electrodoméstico no debe tratarse como residuo doméstico. El aparato ha de depositarse en un centro de recogida para el reciclaje del equipo eléctrico y electrénico. Deshägase del electrodoméstico cumpliendo las normativas locales sobre eliminacién de residuos. Para més informaciôn sobre el tratamiento, recuperaciôn y elreciclaje del electrodoméstico, péngase en contacto con la oficina local competente, el servicio de recogida de residuos domésticos o la tienda donde lo compré. Declaraciôn de cumplimiento: en este equipo, las piezas que se prevé que puedan estar en contacto con los alimentos, cumplen las regulaciones de la CEE indicadas en la directiva 89/109. CE Eisctodoméslico que cumple le Directivas europeas TS/28IEEC y 89/336/EEC, sustituidas por la 2006/95/EC y2004/108/EEC y sus Correspondientes enmiendas El Fabricante no se responsabiliza de las posibles imprecisiones derivadas de la impresién o transcripciôn que se contengan en este libreto. Nos reservamos el derecho de realizar las modificaciones necesarias de los productos, incluidos los intereses de consumo, sin perjuicio de las caracteristicas relacionadas con la seguridad o el funcionamiento. Tabla 1 PLACAS INTEGRADAS
