Termék típusa	Pneumatikus autóemelő
Márka	MSW
Modell	PCJ-302
Teherbírás	3000 kg
Minimális magasság	150 mm
Maximális magasság	400 mm
Üzemi légnyomás	10 bar
Levegő csatlakozó	G 1/4"
Méretek (H x Sz x M)	520 x 260 x 150 mm
Súly	15,2 kg
Görgők	Nem
Energiaforrás	Sűrített levegő
Ajánlott használat	Gépjárművek emelése (karosszéria alja)
Szükséges talajtípus	Kemény és sík talaj
Biztonság	Használjon biztonsági állványokat a jármű alátámasztásához
Karbantartás	Tiszta és száraz sűrített levegő; tárolás beltéren
Javíthatóság	Ne szerelje szét; vegye fel a kapcsolatot a gyártóval

Gyakran ismételt kérdések - PCJ-302 MSW

Mekkora az MSW PCJ-302 pneumatikus emelő teherbírása?

A teherbírás 3000 kg. Ne lépje túl ezt a kapacitást.

Milyen légnyomás szükséges az emelő működtetéséhez?

Az üzemi légnyomás 10 bar. Használjon tiszta és száraz sűrített levegőt.

Használhatom az emelőt a jármű alátámasztására javítás közben?

Nem, az emelő csak emelésre szolgál. Mindig használjon megfelelő teherbírású biztonsági állványokat a jármű alátámasztásához.

Mi a minimális és maximális emelési magasság?

Minimális magasság 150 mm, maximális magasság 400 mm.

Hogyan kell összeszerelni a pneumatikus emelőt?

Vezesse át a pneumatikus tömlőt az alsó és felső részeken, rögzítse csavarokkal és anyákkal, majd csatlakoztassa a vezérlőrendszerhez. Ne húzza túl erősen.

Mit tegyek, ha az emelő nem emelkedik?

Ellenőrizze a sűrítettlevegő-ellátást, a nyomást, és hogy a szelepek megfelelően nyitva vannak-e. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a gyártóval.

Használhatom az emelőt lejtős talajon?

Nem, csak kemény, sík és stabil felületen használja. Helyezzen ékeket a nem emelt kerekek alá.

Hogyan kell leengedni az emelőt?

Nyissa ki a bal oldali kapcsolót a levegő kiengedéséhez. Az emelő ekkor fokozatosan leereszkedik.

Mi a garancia és az ügyfélszolgálat?

A gyártó nem vállal felelősséget jogosulatlan szétszerelés esetén. Javításokért vegye fel a kapcsolatot a forgalmazóval vagy a gyártóval.

Használható az emelő más járművekhez is, nem csak személyautókhoz?

Ez az emelő személygépjárművekhez készült. Más felhasználás esetén ellenőrizze a kompatibilitást.

HASZNÁLATI ÚTMUTATÓ PCJ-302 MSW

Kérjük, vegye figyelembe, hogy ez a használati útmutató gépi fordítással készült. Arra törekszünk, hogy a fordítások a lehető legpontosabbak legyenek, azonban egyetlen gépi fordítás sem tökéletes, és nem is célja, hogy helyettesítse az emberi fordítást. A hivatalos használati útmutató az angol nyelvű változat. A fordításban keletkezett eltérések vagy különbségek nem kötelező érvényűek, és nincs jogi hatásuk a megfelelőség vagy a végrehajtás szempontjából. Ha bármilyen kérdés merül fel a használati útmutatóban szereplő információk pontosságával kapcsolatban, kérjük, hivatkozzon ezen tartalmak angol nyelvű változatára, amely a hivatalos változat.

Műszaki adatok

Paraméterek leírás	Paraméterek érték
Precíziós mérleg	Pneumatikus autóemelő
Modell	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Terhelhetőség [kg]	3000
Minimális magasság [mm]	150
Maximális magasság [mm]	400
Üzemi légnyomás [bar]	10
Levegő bemeneti méret	G 1⁄4"
Kerekek	Igen	Nem	Igen
Méretek (Szélesség x mélység x magasság) [mm]	1120 x 250 x 150	520 x 260 x 150	1120 x 250 x 150
Súly [kg]	15,75	15,2	15,24

FONTOS: Kérjük, hogy az emelő használata előtt figyelmesen olvassa el ezeket az utasításokat. Az emelő megfelelő használata és gondozása segít abban, hogy biztosítsa a folyamatos, biztonságos és problémamentes problémákat.

Figyelmet igénylő ügyek:

1. Ezt az emelőt csak az emelkedés és a zuhanás folyamatában használják, és ha a kocsi alátámasztására használja a biztonsági állványokat. Ez a termék csak az autó szoknyarészéhez használható.
2. Kérjük, viszonylag sík, szilárd talajon használja.
3. Kérjük, helyezzen egy háromszög alakú blokkot az autó függő kereke alá.
4. A normal üzemi nyomás 10 bar.
5. A sürített levegőnek tisztának kell lennie, és nem tartalmazhat vizet.
6. Nem kell a léggömböt a maximumra emelni, amíg a kívánt magasságba (például a földről való felemeléshez), azaz a golyós szelep kapcsolójának bezárásához, a gázellátás leállításához, a biztonsági konzol összezsúfolásához, majd a munkához.
7. Ne feledje, hogy ha a léggömb a maximumra emelkedik (megáll az emelkedés), azonnal zárja el a szelepkapcsolót, és állítsa le a gázellátást.
8. Használat közben az emelőnek 10-20 cm-rel a középponton kívül kell elhelyezkednie, vagyis az emelőt egy kicsit az autó alá kell helyezni.
9. A biztonsági értéket 10 barra állították be. Ha túllépi, a nyomás automatikusan megszűnik. Ha nem működik, kérjük, javítsa ki újra.
10. Használaton kívül a készüléket zárt térben kell elhelyezni, és nem szabad a szabadban elhelyezni. Kérjük, használja a mellékelt tartozékokat.
11. Szigorúan tilos szétszerelni a léggömb alanyát, különben következményei lesznek. Ugyanakkor a gyártó nem felelős az értékesítés utáni szolgáltatásért.

Használati utasítás:

Felfújt állapotban az emelő felemelkedik, leeresztett állapotban pedig leereszkedik.

1. A rúd hátuljában lévő kapcsoló vezérléséhez helyezze be a sűrített levegőt a jobb oldali gázfúvókába, és zárja be a bal oldali kapcsolót.
2. Nyissa ki a jobb oldali golyósszelep kapcsolót, és amikor a gázzsák felemelkedik, használható.
3. Az emelő leengedéséhez nyissa ki a bal oldali kapcsolót.

Felszerelés

Fő test

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Összekötőrúd alsó része

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Összekötőrúd felső része

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

1. A pneumatikus tömlő az alsó részen halad át, amely négy csavarral és anyával van rögzítve az alsó lemezhez.
2. Először vezesse át a pneumatikus tömlőt a felső részen, és helyezze a pneumatikus csatlakozóanyát a csőnyílásra; majd helyezze a pneumatikus tömlőt a pneumatikus vezérlőrendszerbe, és húzza meg az anyákat (ne alkalmazzon túlzott erőt); végül csavarokkal csatlakoztassa az orsókat.

	A súlyt a megfelelő teherbírású emelőállványokkal kell megtámasztani, mielőtt bármilyen munkát vagy ellenőrzést végezhet a járművön. Ne lépje túl a névleges terhelhetőséget, különben terhelésveszteség léphet fel.

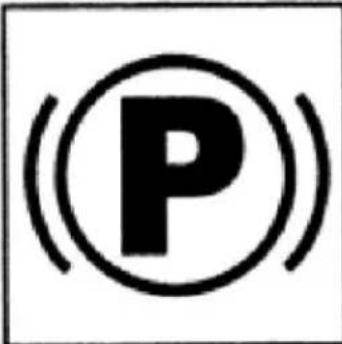

	Mindig határozottan húzza be a kéziféket

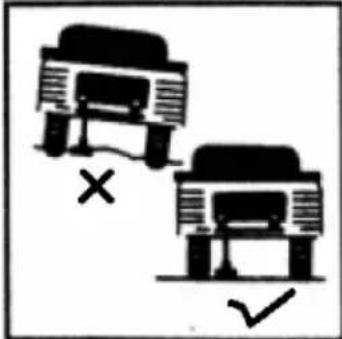

	Ezt az emelőt kizárólag kemény, sík felületen történő használatra tervezték. Az egyenetlen vagy instabil felületen történő használat instabilitást és a teher esetleges meghibásodását eredményezheti.

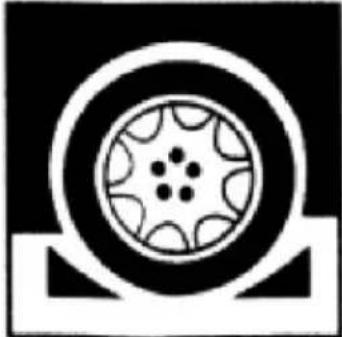

	A folytatás előtt helyezzen kerékbilincseket a fel nem emelt gumiabroncsok elejére és hátuljára.

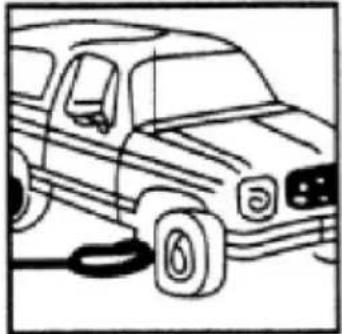

	Az emelőt mindig a tengely vagy egy sík, megerősített vázfelület alá kell középre állítani.
