MANUALE UTENTE PCJ-302 MSW

Questo manuale di istruzioni è stato tradotto con la traduzione automatica. Ci sforziamo costantemente di fornire una traduzione accurata. Tuttavia, nessuna traduzione automatica è perfetta, né intende sostituire la traduzione umana. Il manuale di istruzioni ufficiale è nella versione inglese. Eventuali discrepanze o differenze create dalla traduzione non sono vincolanti e non hanno alcun effetto legale ai fini della conformità o dell'esecuzione. In caso di domande relative all'accuratezza delle informazioni contenute nel manuale di istruzioni, consultare la versione inglese dei contenuti, in quanto questa è la versione ufficiale.

Dati tecnici

del parametro descrizione	del parametro valore
Nome del prodotto	Cric pneumatico per auto
Modello	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Capacità di carico [kg]	3000
Altezza minima [mm]	150
Altezza massima [mm]	400
Pressione dell'aria di lavoro [bar]	10
Dimensioni della presa d'aria	G 1⁄4"
Ruote	Sì	No	Sì
Dimensioni [Larghezza x Profondità x Altezza; mm]	Dimensioni: 1120x250x150	Dimensioni: 520 x 260 x 150	Dimensioni: 1120x250x150
Peso [kg]	15,75	15,2	15,24

IMPORTANTE: leggere attentamente queste istruzioni prima di utilizzare il cric. Un uso e una cura adeguati del cric ti aiuteranno a risolvere in modo sicuro e senza problemi i tuoi problemi.

Questioni che richiedono attenzione :

1. Questo martinetto di sollevamento viene utilizzato solo per le operazioni di salita e discesa; per sostenere il carrello, utilizzare i supporti di sicurezza. Questo prodotto può essere utilizzato solo per la parte inferiore della vettura.
2. Si prega di utilizzarlo su un terreno relativamente piano e solido.
3. Si prega di posizionare un blocco triangolare sotto la ruota di dipendenza dell'auto.
4. La pressione di esercizio normale è di 10 bar.
5. L'aria compressa deve essere pulita e non contenere acqua.
6. Non è necessario sollevare il pallone al massimo, purché sia all'altezza desiderata (ad esempio sollevarlo da terra), ovvero chiudere l'interruttore della valvola a sfera, interrompere l'erogazione del gas, incastrare la staffa di sicurezza e poi iniziare a funzionare.
7. Ricordatevi che se il palloncino sale fino al massimo (fermarsi per salire), chiudete immediatamente l'interruttore della valvola e interrompete l'erogazione del gas.
8. Quando viene utilizzato, il cric dovrebbe trovarsi in una posizione esterna al centro per 10-20 cm, ovvero dovrebbe essere posizionato appena sotto l'auto.
9. Il valore di sicurezza è stato impostato a 10 bar. In caso di superamento, la pressione verrà automaticamente scoraggiata. Se non funziona, correggilo di nuovo.
10. Quando non viene utilizzato, deve essere riposto all'interno e non all'esterno. Si prega di utilizzare gli accessori forniti.
11. È severamente vietato smontare il pallone aerostatico; in caso contrario, si subiranno delle conseguenze. Allo stesso tempo, il produttore non è responsabile del servizio post-vendita.

Istruzioni per l'uso :

Quando è gonfio, il sollevatore sale, quando è gonfio, scende.

1. Per controllare l'interruttore nella parte posteriore dell'asta, inserire l'aria compressa nell'ugello del gas destro e chiudere l'interruttore sinistro.
2. Aprire l'interruttore della valvola a sfera di destra e quando la sacca di gas si solleva, può essere utilizzata.
3. Per abbassare il cric, aprire l'interruttore sinistro.

Montaggio

Corpo principale

Codice articolo MSW-PCJ-301	Codice articolo MSW-PCJ-302	Codice articolo MSW-PCJ-303

Parte inferiore della biella

Codice articoloMSW-PCJ-301	Codice articoloMSW-PCJ-302	Codice articolo MSW-PCJ-303

Parte superiore della biella

Codice articolo MSW-PCJ-301	Codice articolo MSW-PCJ-302	Codice articolo MSW-PCJ-303

1. Il tubo pneumatico passa attraverso la parte inferiore, che è fissata alla piastra inferiore con quattro bulloni e dadi.
2. Per prima cosa, far passare il tubo pneumatico attraverso la parte superiore e posizionare il dado del connettore pneumatico sulla porta del tubo; quindi inserire il tubo pneumatico nel sistema di controllo

pneumatico e serrare i dadi (non applicare una forza eccessiva); infine, collegare i mandrini con i bulloni.

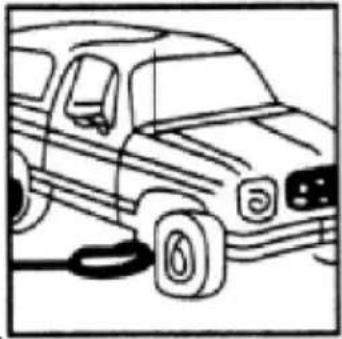

	Prima di poter effettuare qualsiasi intervento o ispezione sul veicolo, il peso deve essere sostenuto da un set di cavalletti di supporto con una capacità adeguata. Non superare la capacità nominale o potrebbe verificarsi una perdita di carico

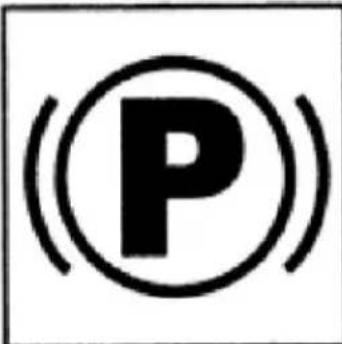

	Applicare sempre saldamente il freno di stazionamento

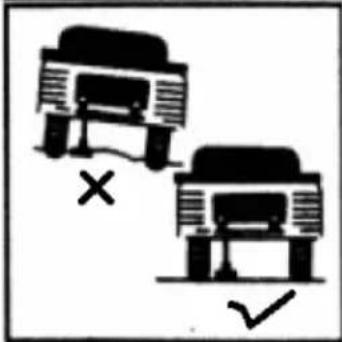

	Questo cric è progettato per essere utilizzato solo su superfici dure e piane. L'uso su superfici irregolari o instabili potrebbe causare instabilità e possibile mancato supporto del carico

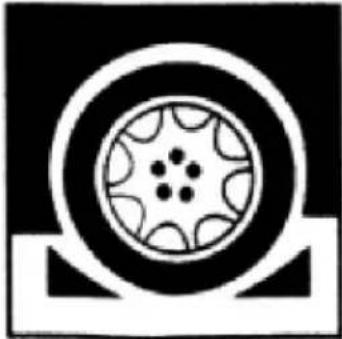

	Posizionare i cunei nella parte anteriore e posteriore degli pneumatici che non verranno sollevati prima di procedere
	Centrare sempre il cric sotto l'assale o su una superficie piana e rinforzata del telaio
