GEBRUIKSAANWIJZING PCJ-302 MSW

Deze gebruikershandleiding is voor uw gemak vertaald met behulp van automatische vertaling. Er is redelijk wat inspanning geleverd voor het zo nauwkeurig verstrekken van een accurate vertaling; alleen is geen enkele geautomatiseerde vertaling perfect en het is ook niet de bedoeling dat zijn menselijke verticalers gaan vervangen. De officiële gebruikershandleiding is de Engelse versie. Discrepanies of verschillen in de vertaling zijn niet bindend en hebben geen rechtsgevolgen voor naleving of handhaving. Bij vragen over de juistheid van de informatie in de gebruikershandleiding wordt verwezen naar de Engelse versie van die inhoud, die de officiële versie is.

Technische gegevens

Parameter beschrijving	Parameter waarde
Productnaam	Pneumatische krik
Model	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Draagvermogen [kg]	3000
Minimale hoogte [mm]	150
Maximale hoogte [mm]	400
Werklucht druk [bar]	10
Luchtinlaatmaat	G 1⁄4”
Wielen	ja	Nee	ja
Afmetingen [breedte x diepte x hoogte; mm]	1120x250x150	520x260x150	1120x250x150
Gewicht [kg]	15,75	15,2	15,24

BELANGRIJK: Lees deze instructies zorgvuldig door voordat u de krik gebruikt. Een correct gebruik en onderhoud van de krik zorgen ervoor dat u altijd veilig en zonder problemen kunt rijden.

1. Deze krik wordt alleen gebruikt bij het heffen en dalen van de kar. Als u de kar wilt ondersteunen, gebruik dan de veiligheidsstandaards. Dit product kan alleen gebruikt worden voor het skirt-gedeelte van de auto.
2. Gebruik het op een relatief vlakke, stevige ondergrond.
3. Plaats een driehoekig blok onder het auto-afhankelijkheidswiel.
4. De normale werkdruk bedraagt 10 bar.
5. Perslucht moet schoon zijn en geen water bevatten.
6. Het is niet nodig om de ballon maximaal op te tillen, zolang deze zich maar op de gewenste hoogte bevindt (bijvoorbeeld van de grond). Dat wil zeggen, sluit de kogelkraan, stop de gastoevoer, zet de veiligheidsbeugel vast en ga aan de slag.
7. Houd er rekening mee dat als de ballon maximaal stijgt (stopt om te stijgen), u onmiddellijk de klep moet dichtdraaien en de gastoevoer moet stoppen.
8. Bij gebruik moet de krik 10 tot 20 cm buiten het midden van de auto staan, dat wil zeggen dat de krik iets onder de auto moet komen.
9. De veiligheidswaarde is vastgesteld op 10 bar. Indien de druk wordt overschreden, wordt de druk automatisch verlaagd. Als het niet werkt, corrigeer het dan opnieuw.
10. Wanneer u het niet gebruikt, dient u het binnen te plaatsen en mag u het niet buiten plaatsen. Gebruik de meegeleverde accessoires.
11. Het is ten strengste verboden om de krikballon te demonteren, anders zijn en consequenties. De fabrikant is echter niet verantwoordelijk voor de service na verkoop.

Gebruiksaanwijzing :

Als de lifter is opgeblazen, gaat hij omhoog, als hij leeg is, gaat hij omlaag.

1. Om de schakelaar in de achterkant van de stang te bedienen, dient u de perslucht in het rechter gasmondstuk te steken en de linker schakelaar te sluiten.
2. Open de schakelaar van de rechter kogelkraan en zodra de gaszak omhoog komt, kan deze worden gebruikt.
3. Om de krik te laten zakken, opent u de linkerschakelaar.

Montage

Hoofdgedeelte

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Onderste deel drijfstang

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Drijfstang bovenste gedeelte

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

1. De pneumatische slang loopt door het onderste gedeelte, dat met vier bouten en moeren aan de bodemplaat is bevestigd.
2. Leid eerst de pneumatische slang door het bovenste gedeelte en plaats de moer van de pneumatische aansluiting op de buisaansluiting. Steek vervolgens de pneumatische slang in het pneumatische besturingssysteem en draai de moeren vast (gebruik hierbij geen overmatige kracht). Verbind ten slotte de spindels met bouten.

	Het gewicht moet worden ondersteund door een set steunen met de juiste capaciteit voordat er werkzaamheden of inspecties aan het voertuig kunnen worden uitgevoerd. Overschrijd de nominale capaciteit niet, anders kan er belastingverlies optreden

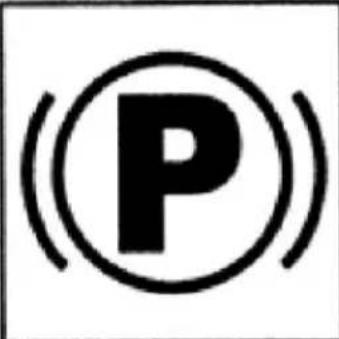

	Trek altijd de parkeerrem stevig aan

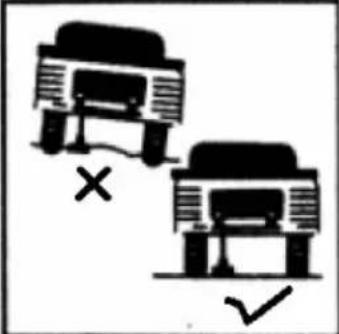

	Deze krik is uitsluitend bedoeld voor gebruik op harde, vlakke oppervlakken. Gebruik op oneffen of onstabiele oppervlakken kan leiden tot instabiliteit en mogelijk tot het niet kunnen dragen van de last.

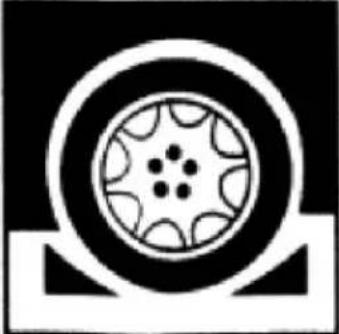

	Plaats wielblokken aan de voor- en achterkant van de banden die niet worden opgetild voordat u verdergaat

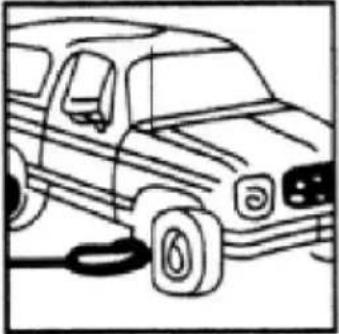

	Centreer de krik altijd onder de as of een vlak versterkt frameoppervlak
