NÁVOD K OBSLUZE PCJ-302 MSW
Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se říd'te anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.
Technické údaje
| Parametrupopis | Parametruhodnota | ||
| Název výrobku | Pneumatický zvedák do auta | ||
| Model | MSW-PCJ-301 | MSW-PCJ-302 | MSW-PCJ-303 |
| Nosnost [kg] | 3000 | ||
| Minimální výška [mm] | 150 | ||
| Maximální výška [mm] | 400 | ||
| Pracovní tlak vzduchu [bar] | 10 | ||
| Velikost přívodu vzduchu | G 1⁄4” | ||
| Kola | Ano | Ne | Ano |
| Rozměry [šířka x hloubka x výška; mm] | 1120 x 250 x | 520 x 260 x | 1120 x 250 x |
| 150 | 150 | 150 | |
| Hmotnost [kg] | 15,75 | 15,2 | 15,24 |
DŮLEŽITÉ: Před použitím zvedáku si pozorně přečtěte tyto pokyny. Správné používání a péče o zvedák vám pomohou zajistit trvalé bezpečné a bezproblémové problémy.
Záležitosti vyžadující pozornost :
- Tento zvedací zvedák se používá pouze při zvedání a klesání, a pokud chcete podepřít vozík, použijte bezpečnostní stojany. Tento produkt lze použít pouze na sukni vozu.
- Používejte jej na relativně rovném pevném podkladu.
- Umístěte trojúhelníkový blok pod kolo závislosti na vozidle.
- Normální provozní tlak je 10 bar.
- Stlačený vzduch by měl být čistý a neměl by obsahovat vodu.
- Balón není potřeba zvedat na maximum, pokud je do požadované výšky (např. nadzvednout se od země), to znamená zavřít spínač kulového ventilu, zastavit přívod plynu, nacpat bezpečnostní konzolu a poté do práce.
- Pamatujte, že pokud balónek stoupne na maximum (zastavte se nahoru), okamžitě vypněte ventilový spínač a zastavte přívod plynu.
- Při použití by měl zvedák zaujmout polohu mimo střed o 10–20 cm, to znamená, že by měl být zvedák zasunut pod auto jen trochu.
- Bezpečnostní hodnota byla nastavena na 10 bar. Při překročení bude tlak automaticky potlačován. Pokud to nefunguje, opravte to znovu.
- Když se nepoužívá, měl by být umístěn uvnitř a nesmí být umístěn venku. Použijte prosím dodané příslušenství.
- Je přísně zakázáno rozebírat předmět zvedacího balónu; jinak budou nést následky. Zároveň výrobce neodpovídá za poprodejní servis.
Návod k použití :
Při nafouknutí zvedák stoupá, při vyfouknutí zvedák klesá.
- Chcete-li ovládat spínač v zadní části tyče, vložte stlačený vzduch do pravé plynové trysky a zavřete levý spínač.
- Otevřete pravý spínač kulového ventilu, a když se plynový vak zvedne, může být použit.
- Chcete-li zvedák snížit, otevřete levý spínač.
Montáž
Hlavní tělo
| MSW-PCJ-301 | MSW-PCJ-302 | MSW-PCJ-303 |
 |  |  |
Spodní část ojnice
| MSW-PCJ-301 | MSW-PCJ-302 | MSW-PCJ-303 |
 |  |  |
Horní část ojnice
| MSW-PCJ-301 | MSW-PCJ-302 | MSW-PCJ-303 |
 |  |  |
- Pneumatická hadice prochází spodní částí, která je ke spodní desce připevněna čtyřmi šrouby a maticemi.
- Nejprve protáhněte pneumatickou hadici horní částí a nasad'te matici pneumatického konektoru na potrubní port; poté vložte pneumatickou hadici do pneumatického ovládacího systému a utáhněte matice (nevyvíjejte nadměrnou sílu); nakonec spojte vřetena šrouby.
 | Před provedením jakékoli práce nebo kontroly na vozidle musí být hmotnost podepřena sadou zvedáků se správnou nosností. Nepřekračujte jmenovitou kapacitu, jinak může dojít ke ztrátě zatížení |
 | Vždy pevně zatáhněte parkovací brzdu |

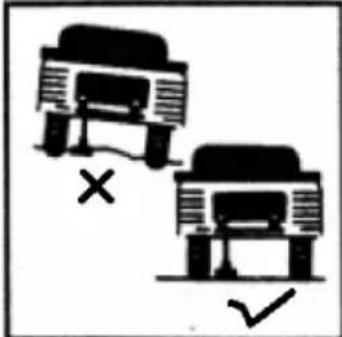

 | Tento zvedák je určen pouze pro použití na tvrdém, rovném povrchu. Použití na nerovných nebo nestabilních površích může vést k nestabilitě a možnému selhání podpory nákladu |
 | Před pokračováním umístěte klíny na přední a zadní část pneumatik, které nebudou zvednuty |
 | Zvedák vždy vycentrujte pod nápravu nebo rovnou vyztuženou plochu rámu |
| Parameter popis | Parameter hodnotu | ||
| Názov produktu | Pneumatický zdvihák do auta | ||
| Model | MSW-PCJ-301 | MSW-PCJ-302 | MSW-PCJ-303 |
| Nosnost' [kg] | 3000 | ||
| Minimálna výška [mm] | 150 | ||
| Maximálna výška [mm] | 400 | ||
| Pracovný tlak vzduchu [bar] | 10 | ||
| Vel'kost' prívodu vzduchu | G 1⁄4" | ||
| Kolesá | áno | Nie | áno |
| Rozmery [šírka x híbka x výška; mm] | 1120 x 250 x 150 | 520 x 260 x 150 | 1120 x 250 x 150 |
| Hmotnost' [kg] | 15,75 | 15,2 | 15,24 |
