PCJ-303 - Pneumatický zvedák MSW - Bezplatný návod k obsluze

Typ produktu	Pneumatický zvedák pro automobily
Značka	MSW
Model	PCJ-303
Nosnost	3000 kg
Minimální výška	150 mm
Maximální výška	400 mm
Pracovní tlak vzduchu	10 bar
Velikost vstupu vzduchu	G 1/4"
Kolečka	Ano
Rozměry (D x Š x V)	1120 x 250 x 150 mm
Hmotnost	15,24 kg
Napájení	Čistý a suchý stlačený vzduch
Hlavní funkce	Zvedání a spouštění vozidel stlačeným vzduchem
Údržba a čištění	Pravidelně čistěte pohyblivé části, skladujte uvnitř
Bezpečnost	Používejte na rovném a tvrdém povrchu, umístěte klíny, používejte podpěrné stojany
Náhradní díly a opravitelnost	NEROZEBÍREJTE měch; pro servis kontaktujte výrobce
Obecné informace	Nepřekračujte tlak 10 bar; zastavte přívod plynu po dosažení požadované výšky

Často kladené otázky - PCJ-303 MSW

Jaká je maximální nosnost zvedáku MSW PCJ-303?

Maximální nosnost je 3000 kg (3 tuny). Nikdy tuto hranici nepřekračujte.

Jak správně používat pneumatický zvedák?

Umístěte zvedák na rovný a tvrdý povrch, zaklínujte kola vozidla, vycentrujte zvedák pod nápravu, připojte stlačený vzduch (max 10 bar), otevřete pravý ventil pro zvedání a před jakýmkoli zásahem použijte bezpečnostní stojany.

Jaký tlak vzduchu se doporučuje?

Normální pracovní tlak je 10 bar. Pojistný ventil zabraňuje překročení.

Co dělat, když zvedák nezvedá?

Zkontrolujte, zda je přívod stlačeného vzduchu řádně připojen a zda je tlak dostatečný (10 bar). Ujistěte se, že je pravý ventil otevřený. Pokud problém přetrvává, zkontrolujte hadici na překážky nebo úniky.

Mohu tento zvedák použít na hliněném nebo šikmém povrchu?

Ne. Zvedák musí být použit na tvrdém, rovném a stabilním povrchu, aby nedošlo k převrácení nebo nestabilitě.

Jak spustit vozidlo po zásahu?

Pomalu otevřete levý ventil, aby se uvolnil vzduch a zvedák se spustil. Ujistěte se, že pod vozidlem není žádná osoba ani překážka.

Jaká pravidelná údržba je nutná?

Pravidelně čistěte pohyblivé části, skladujte zvedák uvnitř mimo vlhkost a kontrolujte, že stlačený vzduch je čistý a suchý.

Mohu rozebrat měch zvedáku?

Ne, je přísně zakázáno rozebírat měch. Zrušilo by to záruku a mohlo by způsobit nehody.

Jaké jsou rozměry a hmotnost zvedáku?

Rozměry: 1120 x 250 x 150 mm (D x Š x V). Hmotnost: 15,24 kg.

Je zvedák vybaven kolečky?

Ano, model PCJ-303 je vybaven kolečky pro snadnější přesun.

NÁVOD K OBSLUZE PCJ-303 MSW

Tento návod k použití byl přeložen strojově. Vždy se snažíme o poskytnutí přesného překladu. Žádný strojový překlad však není dokonalý. Rovněž neslouží k nahrazení překladu lidskou osobou. Oficiální návod k použití je dostupný v anglické verzi. Případné nesrovnalosti nebo rozdíly v překladu nejsou závazné a nemají žádný právní účinek pro účely dodržování předpisů nebo jejich vymáhání. V případě jakýchkoli otázek ohledně správnosti informací uvedených v návodu k použití se řídte anglickou verzí tohoto obsahu. Jedná se o oficiální verzi.

Technické údaje

Parametrupopis	Parametruhodnota
Název výrobku	Pneumatický zvedák do auta
Model	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Nosnost [kg]	3000
Minimální výška [mm]	150
Maximální výška [mm]	400
Pracovní tlak vzduchu [bar]	10
Velikost přívodu vzduchu	G 1⁄4”
Kola	Ano	Ne	Ano
Rozměry [šířka x hloubka x výška; mm]	1120 x 250 x 150	520 x 260 x 150	1120 x 250 x 150
Hmotnost [kg]	15,75	15,2	15,24

DŮLEŽITÉ: Před použitím zvedáku si pozorně přečtěte tyto pokyny. Správné používání a péče o zvedák vám pomohou zajistit trvalé bezpečné a bezproblémové problémy.

Záležitosti vyžadující pozornost :

1. Tento zvedací zvedák se používá pouze při zvedání a klesání, a pokud chcete podepřít vozík, použijte bezpečnostní stojany. Tento produkt lze použít pouze na sukni vozu.
2. Používejte jej na relativně rovném pevném podkladu.
3. Umístěte trojúhelníkový blok pod kolo závislosti na vozidle.
4. Normální provozní tlak je 10 bar.
5. Stlačený vzduch by měl být čistý a neměl by obsahovat vodu.
6. Balón není potřeba zvedat na maximum, pokud je do požadované výšky (např. nadzvednout se od země), to znamená zavřít spínač kulového ventilu, zastavit přívod plynu, nacpat bezpečnostní konzolu a poté do práce.
7. Pamatujte, že pokud balónek stoupne na maximum (zastavte se nahoru), okamžitě vypněte ventilový spínač a zastavte přívod plynu.
8. Při použití by měl zvedák zaujmout polohu mimo střed o 10–20 cm, to znamená, že by měl být zvedák zasunut pod auto jen trochu.
9. Bezpečnostní hodnota byla nastavena na 10 bar. Při překročení bude tlak automaticky potlačován. Pokud to nefunguje, opravte to znovu.
10. Když se nepoužívá, měl by být umístěn uvnitř a nesmí být umístěn venku. Použijte prosím dodané příslušenství.
11. Je přísně zakázáno rozebírat předmět zvedacího balónu; jinak budou nést následky. Zároveň výrobce neodpovídá za poprodejní servis.

Návod k použití :

Při nafouknutí zvedák stoupá, při vyfouknutí zvedák klesá.

1. Chcete-li ovládat spínač v zadní části tyče, vložte stlačený vzduch do pravé plynové trysky a zavřete levý spínač.
2. Otevřete pravý spínač kulového ventilu, a když se plynový vak zvedne, může být použit.
3. Chcete-li zvedák snížit, otevřete levý spínač.

Montáž

Hlavní tělo

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Spodní část ojnice

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Horní část ojnice

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

1. Pneumatická hadice prochází spodní částí, která je ke spodní desce připevněna čtyřmi šrouby a maticemi.
2. Nejprve protáhněte pneumatickou hadici horní částí a nasad'te matici pneumatického konektoru na potrubní port; poté vložte pneumatickou hadici do pneumatického ovládacího systému a utáhněte matice (nevyvíjejte nadměrnou sílu); nakonec spojte vřetena šrouby.

		Před provedením jakékoli práce nebo kontroly na vozidle musí být hmotnost podepřena sadou zvedáků se správnou nosností. Nepřekračujte jmenovitou kapacitu, jinak může dojít ke ztrátě zatížení
		Vždy pevně zatáhněte parkovací brzdu

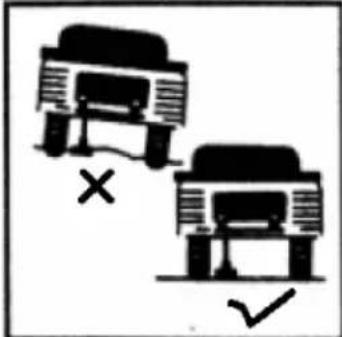

		Tento zvedák je určen pouze pro použití na tvrdém, rovném povrchu. Použití na nerovných nebo nestabilních površích může vést k nestabilitě a možnému selhání podpory nákladu
		Před pokračováním umístěte klíny na přední a zadní část pneumatik, které nebudou zvednuty
		Zvedák vždy vycentrujte pod nápravu nebo rovnou vyztuženou plochu rámu
