BEDIENUNGSANLEITUNG PCJ-303 MSW

Diese Bedienungsanleitung wurde für Sie maschinell übersetzt. Wir arbeiten kontinuierlich daran, eine akkurate Übersetzung zu liefern. Allerdings ist keine maschinelle Übersetzung perfekt. Die offizielle Bedienungsanleitung ist die englische Version. Etwaige Abweichungen oder Unterschiede in der Übersetzung sind weder bindend noch haben sie eine rechtliche Wirkung für die Einhaltung oder Durchsetzung von Vorschriften. Sollten Fragen zur Genauigkeit der Informationen in der Bedienungsanleitung aufkommen, beziehen Sie sich bitte auf die englische Version dieser Inhalte. Sie ist die offizielle Version.

Technische Daten

des ParametersBeschreibung	des ParametersWert
Produktname	Pneumatischer Wagenheber
Modell	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Tragfähigkeit [kg]	3000
Mindesthöhe [mm]	150
Maximale Höhe [mm]	400
Betriebsluftdruck [bar]	10
Größe des Lufteinlasses	G 1⁄4"
Räder	Ja	Nein	Ja
Abmessungen [Breite x Tiefe x Höhe; mm]	1120 x 250 x 150	520 x 260 x 150	1120 x 250 x 150
Gewicht [kg]	15,75	15,2	15,24

WICHTIG: Bitte lesen

Sie diese Anleitung sorgfältig durch, bevor Sie Ihren Wagenheber benutzen. Die ordnungsgemäße Verwendung und Pflege des Wagenhebers wird Ihnen dabei helfen, dauerhaft sichere und störungsfreie Probleme zu gewährleisten.

Angelegenheiten, die Aufmerksamkeit erfordern:

1. Dieser Hebebock wird nur zum Heben und Senken verwendet, und wenn Sie den Wagen abstützen wollen, verwenden Sie bitte die Sicherheitsständer. Dieses Produkt kann nur für den Schürzenbereich des Fahrzeugs verwendet werden.
2. Bitte verwenden Sie es auf relativ ebenem, festem Boden.
3. Legen Sie bitte einen Dreiecksklotz unter das Rad der Fahrzeugabhängigkeit.
4. Der normale Betriebsdruck beträgt 10 bar.
5. Die Druckluft sollte sauber sein und kein Wasser enthalten.
6. Es ist nicht notwendig, den Ballon bis zum Maximum anzuheben, solange er die gewünschte Höhe erreicht hat (z. B. um vom Boden abzuheben), d. h. den Kugelventilschalter zu schließen, die Gaszufuhr zu stoppen, den Sicherheitsbügel zu befestigen und dann zu arbeiten.
7. Denken Sie daran, dass, wenn der Ballon bis zum Maximum aufsteigt (aufhören zu steigen), der Ventilschalter sofort abgeschaltet und die Gaszufuhr unterbrochen werden muss.
8. Wenn der Wagenheber benutzt wird, sollte er 10-20 cm außerhalb der Mitte positioniert werden, d.h. der Wagenheber sollte ein wenig unter das Auto geschoben werden.
9. Der Sicherheitswert wurde auf 10 bar festgelegt. Wird dieser Wert überschritten, wird der Druck automatisch abgebaut. Wenn es nicht funktioniert, korrigieren Sie es bitte erneut.
10. Wenn es nicht benutzt wird, sollte es in einem Innenraum aufbewahrt werden und darf nicht im Freien aufgestellt werden. Bitte verwenden Sie das mitgelieferte Zubehör.
11. Es ist strengstens untersagt, den Hebeballon zu demontieren; andernfalls müssen Sie mit Konsequenzen rechnen. Zugleich ist der Hersteller nicht für den Kundendienst verantwortlich.

Gebrauchsanweisung:

Im aufgeblasenen Zustand hebt sich der Lifter, im entleerten Zustand senkt sich der Lifter.

1. Um den Schalter im Stangenrücken zu betätigen, führen Sie die Druckluft in die rechte Gasdüse ein und schließen den linken Schalter.
2. Öffnen Sie den rechten Kugelventilschalter, und wenn der Gassack aufsteigt, kann er benutzt werden.
3. Um den Wagenheber abzusenken, öffnen Sie bitte den linken Schalter.

Montage

Hauptteil

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Unterteil der Pleuelstange

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

Oberer Teil der Pleuelstange

MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303

1. Der Pneumatikschlauch wird durch das Unterteil geführt, das mit vier Schrauben und Muttern an der Bodenplatte befestigt ist.
2. Führen Sie zunächst den Pneumatikschlauch durch das Oberteil und setzen Sie die pneumatische Anschlussmutter auf den Rohranschluss; führen Sie dann den Pneumatikschlauch in das pneumatische Steuersystem ein und ziehen Sie die Muttern an (wenden Sie keine übermäßige Kraft an); verbinden Sie schließlich die Spindeln mit Schrauben.

	Bevor Arbeiten oder Inspektionen am Fahrzeug durchgeführt werden können, muss das Gewicht mit einem Satz Wagenheberständer mit der entsprechenden Tragfähigkeit abgestützt werden. Überschreiten Sie nicht die Nennkapazität, sonst kann es zu Lastverlusten kommen.

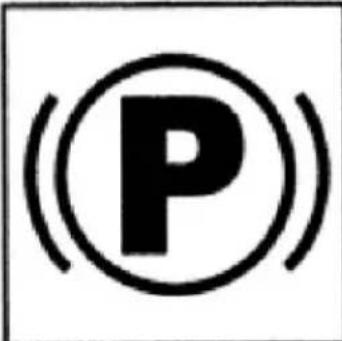

	Feststellbremse immer fest anziehen

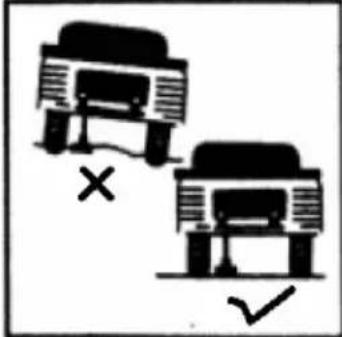

	Dieser Wagenheber ist nur für die Verwendung auf harten, ebenen Flächen vorgesehen. Die Verwendung auf unebenem oder instabilem Untergrund kann zu Instabilität und möglicherweise zum Versagen der Tragfähigkeit der Last führen.

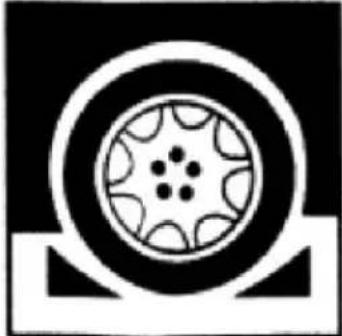

	Legen Sie Unterlegkeile vor und hinter die Reifen, die nicht angehoben werden sollen, bevor Sie fortfahren.

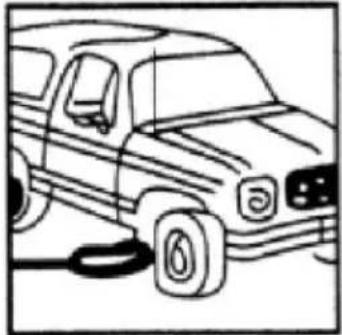

	Zentrieren Sie den Wagenheber immer unter der Achse oder einer flachen, verstärkten Rahmenfläche.
