Tipo de producto	Gato neumático para coche
Marca	MSW
Modelo	PCJ-303
Capacidad de carga	3000 kg
Altura mínima	150 mm
Altura máxima	400 mm
Presión de aire de trabajo	10 bar
Tamaño de la entrada de aire	G 1/4"
Ruedas	Sí
Dimensiones (L x P x H)	1120 x 250 x 150 mm
Peso	15,24 kg
Alimentación	Aire comprimido limpio y seco
Funciones principales	Elevación y descenso de vehículos mediante aire comprimido
Mantenimiento y limpieza	Limpiar regularmente las piezas móviles, almacenar en el interior
Seguridad	Usar sobre suelo plano y duro, colocar calzos, utilizar soportes de seguridad
Piezas de repuesto y reparabilidad	No desmontar el balón; contactar al fabricante para servicio
Información general	No exceder la presión de 10 bar; detener el suministro de gas una vez alcanzada la altura deseada

Preguntas frecuentes - PCJ-303 MSW

¿Cuál es la capacidad de carga máxima del gato MSW PCJ-303?

La capacidad de carga máxima es de 3000 kg (3 toneladas). Nunca exceda este límite.

¿Cómo usar correctamente el gato neumático?

Coloque el gato sobre un suelo plano y duro, calce las ruedas del vehículo, centre el gato debajo del eje, conecte el aire comprimido (10 bar máx.), abra la válvula derecha para subir, y utilice soportes de seguridad antes de cualquier intervención.

¿Qué presión de aire se recomienda?

La presión de trabajo normal es de 10 bar. Una válvula de seguridad evita cualquier exceso.

¿Qué hacer si el gato no sube?

Verifique que la alimentación de aire comprimido esté bien conectada y que la presión sea suficiente (10 bar). Asegúrese de que la válvula derecha esté abierta. Si el problema persiste, inspeccione la manguera en busca de obstrucciones o fugas.

¿Puedo usar este gato sobre un suelo de tierra o inclinado?

No. El gato debe usarse sobre una superficie dura, plana y estable para evitar cualquier vuelco o inestabilidad.

¿Cómo bajar el vehículo después de la intervención?

Abra lentamente la válvula izquierda para liberar el aire y bajar el gato. Asegúrese de que no haya ninguna persona u obstáculo debajo del vehículo.

¿Qué mantenimientos regulares son necesarios?

Limpie regularmente las piezas móviles, almacene el gato en el interior a salvo de la humedad, y verifique que el aire comprimido esté limpio y seco.

¿Puedo desmontar el balón del gato?

No, está estrictamente prohibido desmontar el balón. Esto anularía la garantía y podría causar accidentes.

¿Cuáles son las dimensiones y el peso del gato?

Dimensiones: 1120 x 250 x 150 mm (L x P x H). Peso: 15,24 kg.

¿El gato está equipado con ruedas?

Sí, el modelo PCJ-303 está equipado con ruedas para facilitar el desplazamiento.

MANUAL DE USUARIO PCJ-303 MSW

MANUAL DE INSTRUCCIONES

HASZNÁLATI ÚTMUTATÓ

BRUGSANVISNINGENKEL

KÄYTTÖOHJE

GEBRUIKSAANWIJZING

BRUKSANVISNING

Este manual de instrucciones ha sido traducido automáticamente. Nos esforzamos constantemente por ofrecer una traducción precisa. Sin embargo, ninguna traducción automática es perfecta. Tampoco pretende sustituir a la traducción realizada por un ser humano. El manual de instrucciones oficial es la versión inglesa. Cualquier discrepancia o diferencia en la traducción no es vinculante ni tiene ningún efecto legal a efectos de cumplimiento o ejecución. En caso de duda sobre la exactitud de la información incluida en las instrucciones de uso, consulte la versión inglesa de estos contenidos, ya que esta es la versión oficial.

Características técnicas

del parámetro descripción	del parámetro valor
Nombre del producto	Gato neumático para coche
Modelo	MSW-PCJ-301	MSW-PCJ-302	MSW-PCJ-303
Capacidad de carga [kg]	3000
Altura mínima [mm]	150
Altura máxima [mm]	400
Presión de aire de trabajo [bar]	10
Tamaño de la entrada de aire	Sol 1⁄4”
Ruedas	Sí	No	Sí
Dimensiones [anchura × profundidad × altura; mm]	1120 x 250 x 150	520 x 260 x 150	1120 x 250 x 150
Peso [kg]	15,75	15,2	15,24

IMPORTANTE: Lea atentamente estas instrucciones antes de utilizar el gato. El uso y cuidado adecuados del gato serán útiles para garantizar un funcionamiento seguro y sin problemas de forma continua.

Asuntos que requieren atención :

1. Este gato elevador solo se utiliza en el proceso de subida y bajada, y si es para sostener el carro, utilice los soportes de seguridad. Este producto solo se puede utilizar para la parte del faldón del coche.
2. Úselo en un terreno relativamente nivelado y sólido.
3. Coloque un bloque triangular debajo de la rueda de dependencia del automóvil.
4. La presión normal de funcionamiento es de 10 bar.
5. El aire comprimido debe estar limpio y no contener agua.
6. No es necesario elevar el globo al máximo, siempre que esté a la altura deseada (por ejemplo para despegar del suelo), es decir, cerrar el interruptor de la válvula de bola, detener el suministro de gas, apretar el soporte de seguridad y luego trabajar.
7. Recuerde que si el globo sube hasta el máximo (se detiene para subir), apague inmediatamente el interruptor de la válvula y detenga el suministro de gas.
8. Al utilizarlo, el gato debe situarse a unos 10-20 cm fuera del centro, es decir, debe colocarse un poco debajo del coche.
9. El valor de seguridad se ha establecido en 10 bar. Si se excede, la presión se desalentará automáticamente. Si no funciona, corrijalo nuevamente.
10. Cuando no esté en uso, debe colocarse en el interior y no debe colocarse en el exterior. Utilice los accesorios suministrados.
11. Está estrictamente prohibido desmontar el globo del gato, de lo contrario habrá consecuencias que asumir. Al mismo tiempo, el fabricante no es responsable del servicio posventa.

Instrucciones de uso :

Cuando está inflado, el elevador se eleva; cuando está desinflado, el elevador desciende.

1. Para controlar el interruptor en la parte posterior de la varilla, inserte el aire comprimido en la boquilla de gas derecha y cierre el interruptor izquierdo.
2. Abra el interruptor de la válvula de bola derecha y, cuando la bolsa de gas se eleve, se podrá usar.
3. Para bajar el gato, abra el interruptor izquierdo.

Montaje

Cuerpo principal

Maestría en TrabajoSocial-PCJ-301	Maestría en TrabajoSocial-PCJ-302	Maestría en TrabajoSocial-PCJ-303

Parte inferior de la biela

Maestría en Trabajo Social-PCJ-301	Maestría en Trabajo Social-PCJ-302	Maestría en Trabajo Social-PCJ-303

Parte superior de la biela

Maestría en TrabajoSocial-PCJ-301	Maestría en TrabajoSocial-PCJ-302	Maestría en Trabajo Social-PCJ-303

1. La manguera neumática pasa por la parte inferior, que está fijada a la placa inferior con cuatro pernos y tuercas.
2. Primero, pase la manguera neumática por la parte superior y coloque la tuerca del conector neumático en el puerto de la tubería; luego inserte la

manguera neumática en el sistema de control neumático y apriete las tuercas (no aplique fuerza excesiva); finalmente, conecte los husillos con pernos.

	El peso debe ser soportado por un juego de soportes de gato con la capacidad adecuada antes de poder realizar cualquier trabajo o inspección en el vehículo. No exceda la capacidad nominal o podría producirse pérdida de carga.

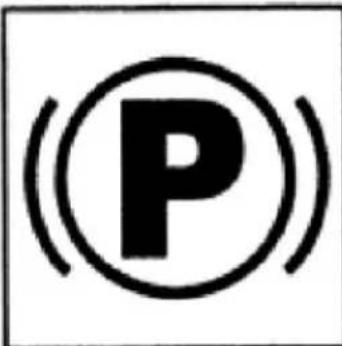

	Aplique siempre firmemente el freno de estacionamiento

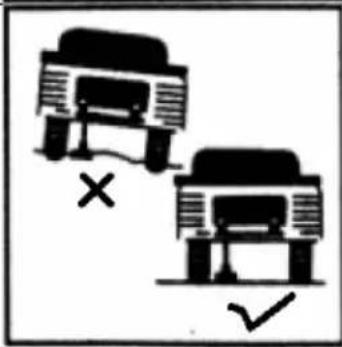

	Este gato está diseñado para usarse únicamente en superficies duras y niveladas. El uso en superficies irregulares o inestables podría provocar inestabilidad y posible imposibilidad de soportar la carga.

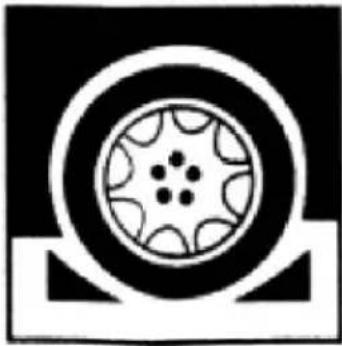

	Coloque calzos en las ruedas delanteras y traseras de los neumáticos que no se levantarán antes de continuar.

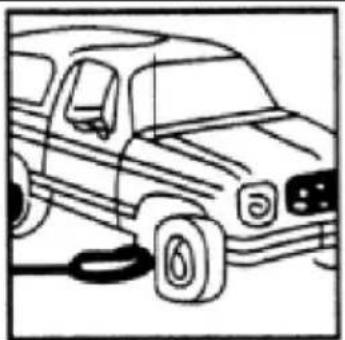

Centre siempre el gato debajo del eje o de una superficie plana y reforzada del marco.
