HASZNÁLATI ÚTMUTATÓ RCIC-3 Royal Catering

MagyarázatParaméterek:	ÉrtékParaméterek:
Termék neve	Jégzúzó
Modell	RCIC-3
Tápfeszültség [V ~] /Frekvencia [Hz]	230 / 50
Névleges teljesítmény [W]	200
Fordulatsebesség (ford./perc)	800
Védelmi osztály	1
Védelmi osztály IP	IP23
Méretek (Szélesség x Mélység x Magasság) [mm]	190*320*520
Súly [kg]	4,5
Úrtartalom [l]	3

1. Általános leírás

A használati utasítás célja a biztonságos és megbízható használat elősegítése. A termék szigorúan a műszaki előírásoknak megfelelően, a legújabb műszaki megoldások és alkatrészek felhasználásával, a legmagasabb minőségi előírások betartásával lett tervezve és legyártva.

A MUNKA MEGKEZDÉSE ELŐTT ALAPOSAN, ÉRTŐ OLVASÁSSAL TANULMÁNYOZZA A JELEN HASZNÁLATI UTASÍTÁST.

A készülék hosszú és megbízható működésének érdekében ügyelni kell a készülék megfelelő használatára és karbantartására az ebben a használati utasításban leírtaknak megfelelően. A használati utasításban szereplő műszaki adatok és specifikációk aktuálisak. A gyártó fenntartja magának a jogot a termék minőségének javítására, módosítására. A legújabb műszaki megoldások és a zajcsökkentési technológiák figyelembe vételével a készülék úgy lett megtervezve és megépítve, hogy a zajkibocsátásból eredő esetleges kockázat a lehető legalacsonyabb legyen.

Szimbólummagyarázat

CE	A termék megfelel a vonatkozó biztonsági szabványok követelményeinek.
	Használat előtt olvassa el a használati utasítást.
	Újrahasznosítható termék.
	VIGYÁZAT! vagy FIGYELEM! vagy EMLÉKEZZ! adott szituációnak megfelelően (általános figyelmeztető szimbólum).
	Használjuk a borítást.
	VIGYÁZAT! Vigyázat, áramütés veszélye áll fent!
	VIGYÁZAT! Forgó alkatrészek
	Csak beltéri használatra.
	VIGYÁZAT! Éles élek!

VIGYÁZAT!

A használati utasítás illusztrációi szemléltető jellegűek és bizonyos részletekben eltérhetnek a tényleges terméktől.

A használati utasítás eredeti változata a német verzió. A többi nyelvi verzió az eredeti német fordítása.

2. A felhasználás biztonsága

VIGYÁZAT! Olvassa el az összes biztonsági figyelmeztetést és a teljes használati utasítást. A figyelmeztetések és utasítások figyelmen kívül hagyása áramütést, tüzet, súlyos sérülést vagy halálos balesetet okozhat.

A figyelmeztetésekben és a használati utasításban szereplő "készülék" vagy "termék" kifejezés a Jégzúzó.

2.1. Elektromosságra vonatkozó biztonsági szabályok

a) A készülék villásdugójának illenie kell a konnektorba. A villásdugót semmilyen módon sem szabad módosítani. Az eredeti villásdugók és a megfelelő aljzatok csökkentik az áramütés kockázatát.
b) Kerülje a földelt elemekkel, például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel való érintkezést. Fokozott fennáll az áramütés veszélye, ha teste földelve van, és közvetlen esőnek, nedves felületnek kitett berendezésekkel érintkezik vagy nedves környezetben dolgozik. A készülékbe jutó víz növeli a sérülés és az áramütés kockázatát.
c) Ne érintse meg a készüléket nedves vagy vizes kézzel.
d) Ne használja a kábelt rendeltetésétől eltérően. Soha ne használja a készülék felemelésére vagy a konnektorból való kihúzásra. A kábelt tartsa távol hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől. A sérült vagy összegabalyodott vezetékek növelik az áramütés kockázatát.
e) Tilos a készülék használata, ha a tápkábel megsérült, vagy kopási jelek észlelhetők. A sérült tápkábelt szakképzett villanyszerelővel vagy a gyártó szervizével kell kicserélni
f) Az áramütés elkerülése érdekében ne merítse a kábelt, villásdugót vagy a készüléket vízbe vagy más folyadékba. Tilos a készüléket nedves felületen használni.
g) VIGYÁZAT - ÉLETVESZÉLY! A készülék tisztítása vagy használata közben soha ne merítse vízbe vagy más folyadékba.
h) Ne használja a készüléket nagyon magas páratartalmú helyiségekben / víztartályok közvetlen közelében!
i) Tilos a készülék eláztatása. Áramütés veszélye áll fenn!

2.2. Munkahelyre vonatkozó biztonsági szabályok

a) Ügyeljen a munkahelyen a rendre és a jó megvilágításra. A rendetlenség vagy a rossz megvilágítás balesetekhez vezethet. Legyen előrelátó, ügyeljen a cselekedeteire és használja a józan eszét a berendezés használata során.
b) Ne használja a készüléket robbanásveszélyes környezetben, például gyúlékony folyadékok, gázok vagy por jelenlétében. A készülék szikrázhat, és ezek meggyújthatják a port vagy a gyúlékony gőzöket.
c) Sérülés megállapításakor vagy rendellenesség esetén azonnal ki kell kapcsolni a készüléket, és jelenteni azt egy illetékes személynek.
d) Ha bizonytalan abban, hogy a termék megfelelően működik-e, vagy sérülést észlel, lépjen kapcsolatba a gyártó szervizével.
e) A terméket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
f) Ha bizonytalan abban, hogy a készülék megfelelően működik-e, lépjen kapcsolatba a gyártó szervizével.
g) A készüléket csak a gyártó szervize javíthatja. Tilos önálló javításokat végezni a terméken!
h) Tüz esetén csak száraz por vagy szén-dioxid (CO2) tüzoltót szabad használni a készülék oltására mindaddig, amíg az feszültség alatt van.
i) Gyermekek vagy illetéktelen személyek nem tartózkodhatnak a munkahelyen. (A figyelmetlenség a készülék irányításának elvesztésével járhat.)
j) A készüléket jól szellőző helyen szabad csak használni.
k) A biztonsági információs matricák állapotát rendszeresen ellenőrizni kell. Amennyiben a matricák olvashatatlanok, újakra kell őket cserélni.
I) A használati utasítást meg kell őrizni, később is szükség lehet rá. Ha a készüléket átadja egy következő tulajdonosnak, a használati utasítást is mindenképpen a termékkel együtt át kell adni.
m) A csomagolás részeit és az apró alkatrészeket gyermekektől elzárva kell tartani.
n) Tartsa távol a készüléket gyermekektől és háziállatoktól.
o) Ha ezt az készüléket más készülékkel együttesen használja, vegye figyelembe a többi készülék használati utasítást is.

Emlékezz! ügyeljen a gyerekekre és más személyekre a gép üzemeltetése során.

2.3. Személyekre vonatkozó biztonsági szabályok

a) Tilos a készüléket fáradtan, betegen vagy alkohol, kábítószer vagy olyan gyógyszer hatása alatt használni, amely jelentősen korlátozza a koncentrációs képességet.
b) A gépet csak olyan testileg és szellemileg alkalmas, szakképzett személyek kezelhetik, akik elolvasták a jelen használati utasítást és részt vettek munkavédelmi és munkaegészségügyi képzésben.
c) Legyen óvatos, használja a józan eszét a készülék használata során. Munka közben egy pillanatnyi figyelmetlenség súlyos balesetet okozhat.
d) Ne becsülje túl képességeit. Mindenkor tartsa fenn teste egyensúlyát. Ez lehetővé teszi váratlan helyzetekben a készülék jobb irányítását.
e) Ne viseljen laza ruházatot vagy ékszert. Haját, ruházatát és kesztyűjét tartsa távol a mozgó alkatrészektől. A laza ruhák, az ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
f) Ne tegye a kezét vagy egyéb tárgyakat a működő gép belsejébe!

2.4. A készülék biztonságos használata

a) Ne terhelje túl a készüléket. Használjon az adott alkalmazásnak megfelelő eszközöket. A helyesen kiválasztott készülék jobban és biztonságosabban tudja elvégezni a rendeltetésének megfelelő munkát.
b) Ne használja a készüléket, ha a BE/KI kapcsoló nem működik megfelelően (nem kapcsol be és ki). A kapcsolóval nem vezérelhető készülékek veszélyesek, nem alkalmasak a használatra és meg kell őket javítani.
c) A beállítások módosítása, a tisztítás vagy a karbantartás előtt ki kell húzni a készüléket az áramforrásból. Ez a óvintézkedés csökkenti a véletlen bekapcsolás kockázatát.
d) Az épp használaton kívüli készüléket tartsa távol gyermekektől és olyan személyektől, akik nem ismerik a készüléket vagy a használati utasítást. A készülék veszélyes lehet a tapasztalatlan felhasználók kezében.
e) Tartsa a készüléket jó műszaki állapotban. Minden munka előtt ellenőrizze, hogy nincsenek-e sérülések a burkolaton vagy a mozgó alkatrészeken (repedések az alkatrészeken és alegységeken, vagy bármilyen más körülmény, amely befolyásolhatja a készülék biztonságos működését). Sérülés esetén a készüléket használat előtt javítsa meg.
f) A készüléket gyermekektől elzárva kell tartani.
g) A készülékek javítását és karbantartását csak szakképzett személyek végezhetik, kizárólag eredeti cserealkatrészek használatával. Ez biztosítja a biztonságos használatot.
h) A készülék működési integritásának biztosítása érdekében tilos eltávolítani a gyári burkolatot vagy a csavarokat.

i) Amikor a készüléket a tárolás helyéről a felhasználás helyére szállítja vagy átviszi, ügyeljen a kézi szállítás munkavédelmi és biztonsági elveire, amelyek az adott országban érvényesek, ahol az készülék használva van.
j) Kerülje azokat a helyzeteket, amikor a készülék működés közben nagy terhelés miatt leállna. Ez a meghajtó alkatrészeinek túlmelegedéséhez és az egység károsodásához vezethet.
k) A mozgó alkatrészeket vagy tartozékokat csak akkor szabad megérinteni, ha a készülék le van választva az áramellátásról.
I) Tilos a készüléket működés közben mozgatni, áthelyezni vagy forgatni.
m) Ne hagyja felügyelet nélkül a készüléket, amíg be van kapcsolva.
n) Rendszeresen tisztítsa meg a készüléket, hogy megakadályozza a szennyeződések felhalmozódást.
o) A készülék nem játék. Gyermekek nem végezhetik felnőtt felügyelete nélkül a tisztítási vagy a karbantartási munkálatokat.
p) A készüléket tilos üresen indítani.
q) Tilos módosítani a készülék felépítését paramétereinek vagy kialakításának megváltoztatása érdekében.
r) Tartsa távol a készülékeket tűztől és más hőforrásoktól.
s) Ne terhelje túl a készüléket.
t) A készülék szellőzőnyílásait nem szabad lezárni!
u) Ne használja a készüléket a rendeltetésétől eltérő célokra. Soha ne használja ezt a készüléket jégkockazúzáson kívül más tevékenységre. Minden más használat veszélyes. A jégkockák javasolt mérete 25X25X25 mm-nél kisebb.
v) A készülék biztonsági zárral van felszerelve, amely megakadályozza, hogy a végfelhasználó hozzáérjen a mozgó alkatrészekhez.

VIGYÁZAT! Annak ellenére, hogy a készülék minél biztonságosabbra lett tervezve, fel lett szerelve megfelelő biztonsági eszközökkel, valamint a felhasználó biztonságát óvó plusz elemek használatának ellenére is fennáll a baleset vagy sérülés veszélye a készülékkel való munka során. A termék használata során járjon el óvatosan és a józan ész szabályai szerint.

VIGYÁZAT! Ne próbálja meg megkerülni a biztonsági zár használatát.

3. Üzemeltetés szabályai

A készüléket hűtést igénylő italokhoz vagy ételekhez használt jég összetörésére tervezték.

A felhasználó felelős a nem rendeltetésszerű használatból eredő bármilyen károkért.

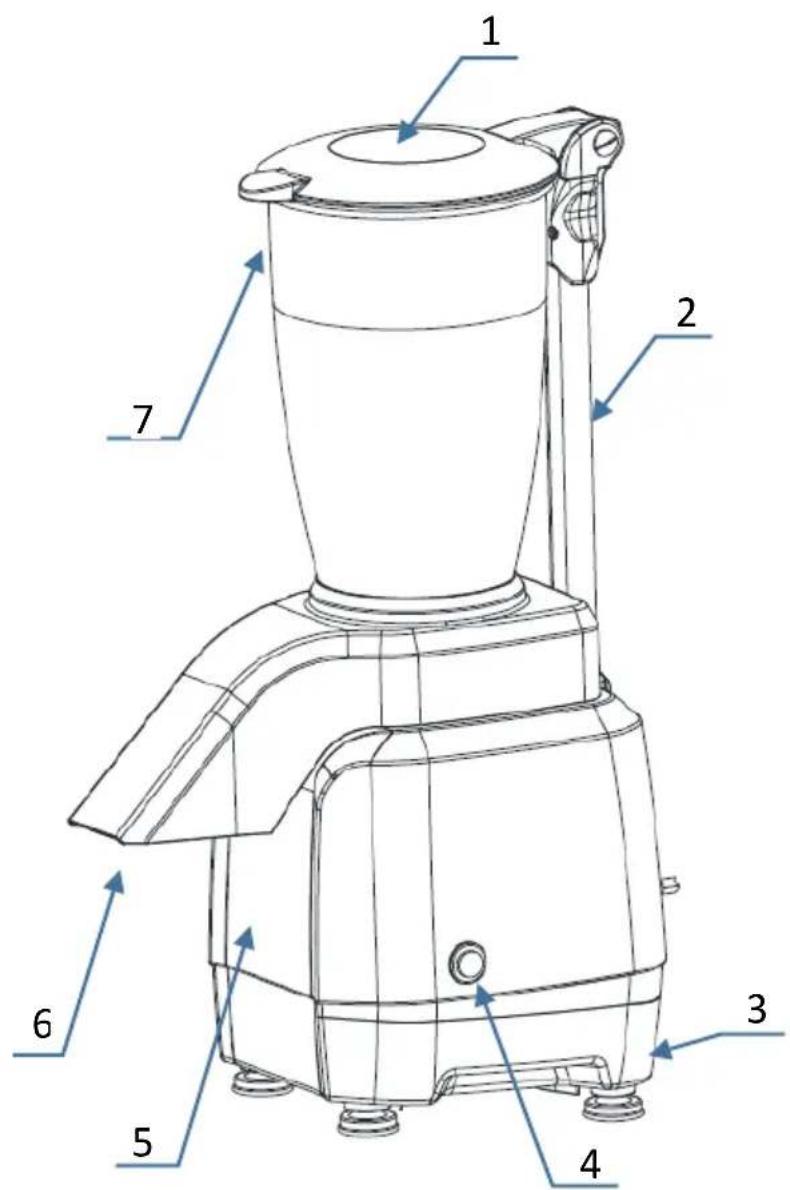

3.1. A készülék leírása

1. Fedő
2. Biztonsági kar
3. Alap
4. ON-OFF gomb
5. Motor
6. Kivezető csúszda
7. Tartály

3.2. Beüzemelés előtt

A KÉSZÜLÉK ELHELYEZÉSE

A készülék környezetének hőmérséklete nem haladhatja meg a 40°C-ot, és páratartalma nem haladhatja meg a 85%-ot. A készüléket úgy kell elhelyezni, hogy biztosítva a jó légáramlást. A készülék mindegyik falától legalább 10 cm távolságot kell tartani. Tartsa távol a készüléket bármilyen forró felülettől. A készüléket mindig egyenes, stabil, tiszta, tűzálló és száraz felületen kell használni, gyermekek és csökkent szellemi, érzékszervi vagy mentális funkciókkal rendelkező személyek számára elérhetetlen helyen. A készüléket úgy kell elhelyezni, hogy a tápkábel villásdugója bármikor elérhető legyen. Ellenőrizni kell, hogy a készülék tápellátása megfelel-e az adattáblán megadott adatoknak!

A KÉSZÜLÉK ÖSSZESZERELÉSE

Tartsa be a fent felsorolt biztonsági előírásokat, és járjon el az alábbiak szerint:

1. Győződjön meg arról, hogy a tápegység paraméterei összhangban vannak az adattáblán megadott adatokkal.
2. A készüléket SZÁRAZ helyen, illetéktelen hozzáféréstől VÉDETT, fröccsenő víztől, hőforrástól, nyílt lángtól és gyúlékony anyagoktól távol helyezze el. Helyezze a készüléket sima, vízszintes, stabil felületre, ahol nem tud felborulni.
3. Győződjön meg arról, hogy a főkapcsoló OFF állásban van, és csatlakoztassa a készüléket biztosítékkal összekötött aljzatba.
4. Ne csatlakoztassa a készüléket hosszabbítóhoz vagy közös elektromos aljzathoz.

3.3. A készülék használata

HASZNÁLAT

1. Győződjön meg arról, hogy az ON-OFF kapcsoló OFF állásban van.
2. Használat előtt tisztítsa meg a tartályt.
3. Helyezze a jégkockákat a tartályba.
4. Fedje le a tartály fedelét úgy, hogy a mágneses érzékelő érintkezzen a biztonsági kar végével.

Bármilyen kísérlet a biztonsági zár megkerülésére és a berendezés burkolat nélküli használatára, személyi sérülést és/vagy a berendezés károsodását okozhatja.

1. Indítsa el a motort az ON-OFF kapcsoló ON állásba való kapcsolásával. Indítsa el a készüléket a tartályban lévő jég összezúzásához (ez kb. 30 másodpercet vesz igénybe, ha a tartály teljesen tele van jégkockákkal).
2. Állítsa le a motort az ON-OFF kapcsoló ismételt megnyomásával.

FIGYELEM: Mindig várja meg, amíg a készülék minden része teljesen leáll, mielőtt kinyitná a fedelet.

3.4. Tisztítás és karbantartás

a) Minden tisztítás, beállítás vagy tartozékcsere előtt, valamint akkor is, ha a készüléket nem használja, húzza ki a hálózati csatlakozót, és hagyja teljesen kihülni a készüléket.
• Várja meg, amíg a forgó elemek leállnak.
b) Minden tisztítás előtt, és akkor is, ha a készülék nincs használatban húzza ki a hálózati csatlakozót.
c) A felület tisztítására csak maró anyagoktól mentes tisztítószereket szabad használni.
d) A készülék tisztításához csak enyhe tisztítószereket szabad használni, amelyek élelmiszerekkel érintkező felületek tisztítására szolgálnak.
e) Minden tisztítás után az összes alkatrészt alaposan meg kell szárítani a készülék újbóli használata előtt.
f) A készüléket hűvös és száraz helyen, nedvességtől és közvetlen napfénytől védve kell tárolni.
g) Tilos a készüléket vízsugárral fröcskölni, vagy vízbe meríteni.
h) Ügyeljen arra, hogy víz ne kerülhessen a készülék burkolatán lévő szellőzőnyílásokba.
i) A szellőzőnyílásokat kefével és sűrített levegővel kell tisztítani.
j) A készüléket rendszeresen ellenőrizni kell, hogy nincsenek-e raja sérülések és megfelelően működik-e.
k) A tisztításhoz nedves, puha rongyot kell használni.
I) Ne használjon éles és/vagy fém eszközöket (pl. drótkefét vagy fém spatulát) a tisztításhoz, mert azok sérülést okozhatnak a készülék felületét bevonó anyagon.
m) Ne tisztítsa a készüléket maró anyagokkal, orvosi tisztítószerekkel, hígítókkal, üzemanyaggal, olajokkal vagy más vegyszerekkel, mert ezek károsíthatják a készüléket.

n) A motorház tisztításához húzza ki az egységet, és nedves ruhával vagy alkohollal tisztítsa meg, vagy használhat általános, spré formájú tisztítószert is. Szárítsa meg száraz ruhával.
o) A tartály és a kifolyó tisztításához válassza le a készüléket az elektromos hálózatról, és meleg vízzel és mosogatószeres nedves szivaccsal tisztítsa meg a tartály belsejét. Öblítse le hideg és nedves szivaccsal.
p) A kések élesek. Kérjük, legyen nagyon elővigyázatos a tisztításukkor!

A HASZNÁLT KÉSZÜLÉKEK UTILIZÁLÁSA

Az élettartamának végén nem szabad ezt a készüléket a háztartási hulladékkal együtt kidobni. Hanem egy az elektromos és elektronikus készülékek újrahasznosításával foglalkozó gyűjtőhelyen kell leadni. Ezt a terméken, a használati útmutatóban vagy a csomagoláson található szimbólum is jelzi. A készülékben használt anyagok a jelölésüknek megfelelően újrahasznosíthatóak. Az újrafelhasználással, anyagok újrahasznosításával vagy a használt eszközök más módon történő használatával jelentős mértékben hozzájárul környezetünk védelméhez.

A helyi hatóságoknál lehet tájékozódni a használt eszközök helyi hulladékkezelő gyűjtőhelyről.

HIBAELHÁRÍTÁS

Probléma	Lehetséges ok	Működés
A jégzúzó nem indul el.	Nincs elektromos csatlakozás.	Győződjön meg arról, hogy a készülék csatlakoztatva van áramforráshoz.Győződjön meg arról, hogy az áramkör biztonsági kapcsolója zárva van.Győződjön meg arról, hogy a készülék főkapcsolója ON állásban van.
	A motor túlmelegedése hosszú használat után.	Várjon legalább 30 percet, és indítsa újra a készüléket. A készülék hűvös helyre helyezése lerövidíti a várakozási időt.

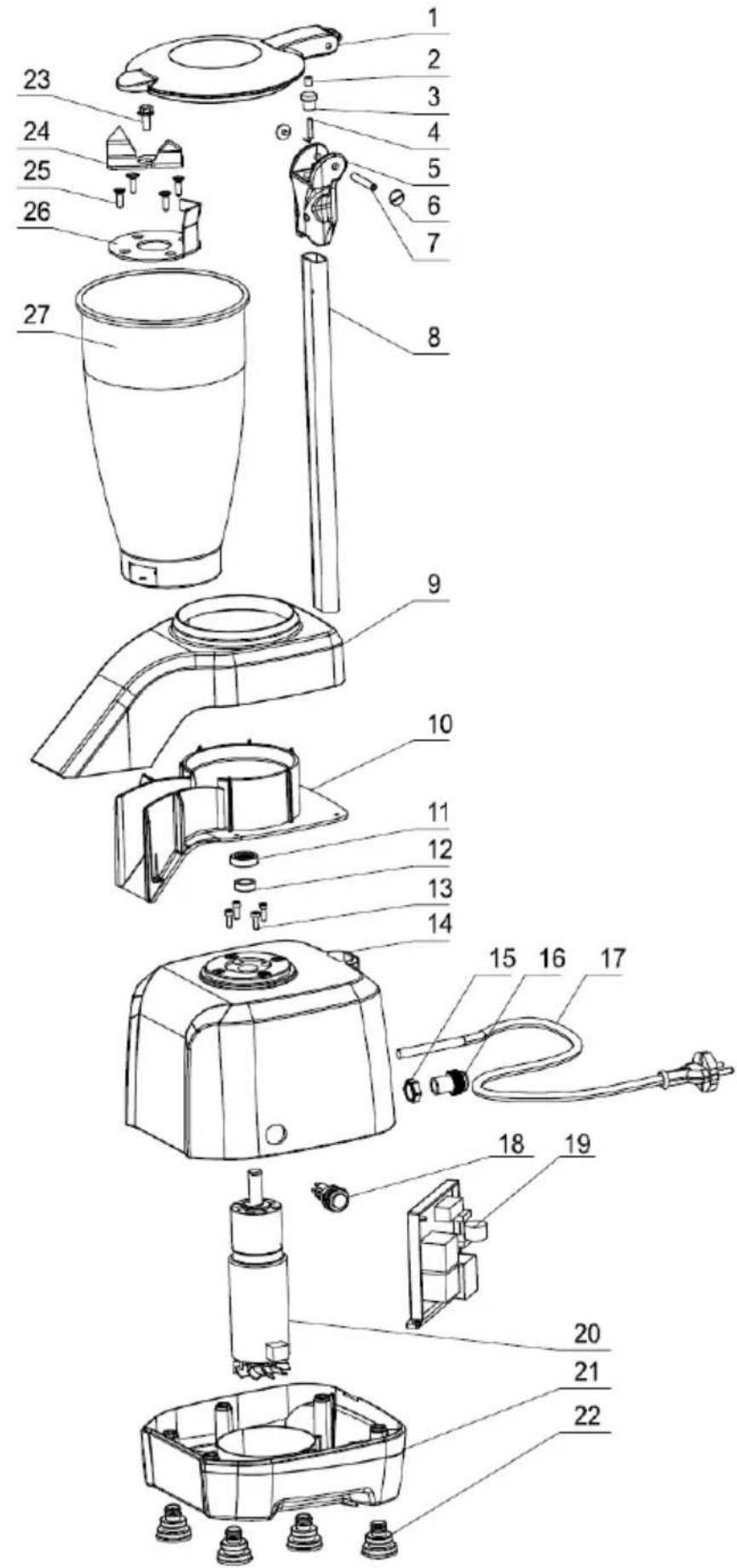

Összeszerelési rajzok:

Szám	Név
1	Fedő
2	Mágnes
3	Fedő
4	Mikrokapcsoló
5	Fogantyú
6	Csavar
7	Hüvely
8	Biztonsági kar
9	A kivezető csúszda felső része
10	Kivezető csúszda
11	Olajtömítés
12	Acélburkolat
13	Csavar
14	A motor felső fedele
15	Kábelbemenet-csavar
16	Kábelbemenet
17	Tápkábel
18	ON/OFF gomb
19	Nyomtatott áramkör
20	Motor
21	Alap
22	Gumiláb
23	Csavar
24	Kések
25	Csavar
26	Válaszfal
27	Tartály
