MANUAL DE USUARIO RCIC-3 Royal Catering

Características técnicas

Descripción del parámetro	Valor del parámetro
Denominación del producto	Picadora De Hielo
Modelo	RCIC-3
Voltaje de alimentación [V~] / Frecuencia [Hz]	230 / 50
Potencia nominal [W]	200
Velocidad de giro [rev./min]	800
Clase de aislamiento	1
Grado de protección IP	IP23
Dimensiones [anchura × profundidad × altura; mm]	190*320*520
Peso [kg]	4,5
Capacidad [l]	3

1. Descripción general

Este manual tiene como objeto el uso seguro y fiable de la herramienta. El producto ha sido desarrollado y fabricado siguiendo rigurosamente las prescripciones técnicas, utilizando la tecnología y los componentes más avanzados y manteniendo el máximo nivel de calidad.

LEA ATENTAMENTE ESTE MANUAL ANTES DE TRABAJAR CON ESTA HERRAMIENTA.

Para extender la vida útil del equipo y garantizar su fiabilidad, el usuario tiene que asegurarse de que el funcionamiento y el mantenimiento sean correctos y se ajusten a las instrucciones de este manual. Las características técnicas y los datos incluidos en este manual son actuales. La información de este documento está sujeta a cambios en relación con mejoras de calidad, sin previo aviso. Teniendo en cuenta los avances tecnológicos y la capacidad de reducir el ruido, el aparato está desarrollado y construido para reducir al mínimo el riesgo relacionado con la exposición al ruido.

Aclaración de los símbolos

CE	El producto cumple con los requisitos de las correspondientes normas de seguridad.
	Antes de utilizar, leer atentamente el manual.
	Producto reciclable.
	¡NOTA! o ¡ADVERTENCIA! o ¡RECORDATORIO! que describe una situación particular (señal de advertencia general).
	Utilizar protección.
	¡ADVERTENCIA! ¡Peligro de choque eléctrico!
	¡ADVERTENCIA! ¡Elementos giratorios!
	Sólo para uso en interiores.
	¡ADVERTENCIA! ¡Bordes afilados!

¡ADVERTENCIA! Las imágenes de este manual tienen carácter meramente explicativo y los detalles de su producto pueden ser diferentes.

El manual original es la versión en idioma alemán. Las versiones en otros idiomas son traducciones del alemán.

2. Seguridad de uso

¡AVISO! Leer todas las advertencias de seguridad y todos los manuales e instrucciones. El incumplimiento de avisos e instrucciones puede causar el choque eléctrico, el incendio, lesiones graves o la muerte.

Por el término “equipo” o “producto” en estas advertencias y en las descripciones del manual de uso se entiende: Trituradora de hielo.

2.1. Seguridad eléctrica

a) La clavija de la herramienta eléctrica debe coincidir con el enchufe. Nunca modificar el enchufe de ninguna manera. Usar la clavija no modificada y el enchufe de alimentación correspondiente reducirá el riesgo de choque eléctrico.
b) No tocar las partes conectadas a tierra como tubos, radiadores, calderas y frigoríficos. Existe un mayor riesgo de descarga eléctrica al estar conectado a tierra y a la vez tocando un equipo expuesto a la lluvia directa, al pavimento mojado o al funcionamiento en un entorno húmedo. El agua que entra en el dispositivo aumenta el riesgo de que se dañe el dispositivo y de que se produzca una descarga eléctrica.
c) Está prohibido tocar el dispositivo con las manos mojadas o húmedas.
d) No utilizar el cable de forma incorrecta. Nunca manipular el equipo ni sacar la clavija tirando del cable. Mantener el cable alejado de las fuentes de calor, aceites, cantos cortantes o piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica.
e) Está prohibido utilizar la herramienta si el cable de alimentación está dañado o muestra signos visibles de desgaste. Si el cable de alimentación está dañado, debe ser reemplazado por el servicio técnico del fabricante o por un electricista calificado.
f) Para evitar el choque eléctrico, no sumergir el cable, el enchufe o el aparato en agua o en cualquier otro líquido. No trabajar con la herramienta en superficies mojadas.
g) ¡ADVERTENCIA! ¡PELIGRO DE MUERTE! No se puede nunca sumergir la herramienta en agua u otros líquidos durante su limpieza o uso.
h) ¡No utilizar la herramienta en interiores con mucha humedad / cerca de las aguas abiertas!
i) No permitir que la herramienta se moje. ¡Peligro de choque eléctrico!

2.2. Seguridad en el área de trabajo

a) Mantener la zona de trabajo ordenada y bien iluminada. El desorden o la mala iluminación pueden provocar accidentes. Hay que ser previsor, observar lo que se hace y actuar con sentido común al utilizar el equipo.
b) No utilizar el dispositivo en atmósferas potencialmente explosivas, por ejemplo, en presencia de líquidos, gases o vapores inflamables. El aparato genera chispas que pueden encender el polvo o los vapores.
c) Si se observa cualquier daño o anomalía en el funcionamiento del equipo, hay que apagarlo inmediatamente y comunicar el hecho ocurrido a una persona autorizada.
d) Si tiene alguna duda sobre el funcionamiento del producto o si este está dañado, póngase en contacto con el servicio técnico del fabricante.
e) Cualquier reparación del producto deberá ser realizada por el servicio técnico del fabricante. ¡No reparar el producto por cuenta propia!
f) Si tiene alguna duda sobre el funcionamiento del equipo, póngase en contacto con el servicio técnico del fabricante.
g) Cualquier reparación de la herramienta deberá ser realizada por el servicio técnico del fabricante. ¡No reparar el producto por cuenta propia!
h) En caso de producirse un fuego o un incendio, solo deben utilizarse extintores de polvo o de nieve carbónica (CO2) para extinguir el equipo con tensión eléctrica.
i) No se permite la presencia de niños o personas no autorizadas en la zona de trabajo. (La falta de atención puede provocar la pérdida de control del equipo).
j) Utilizar la herramienta en una zona bien ventilada.
k) Controlar regularmente el estado de las etiquetas adhesivas de seguridad. Cuando las etiquetas son ilegibles, proceder a su sustitución.
I) Guardar el manual de uso para permitir su consulta en futuro. En caso de transmitir el equipo a otra persona, deberá entregarse también el manual de uso.
m) Mantener los elementos de embalaje y las partes pequeñas de montaje fuera del alcance de los niños.
n) Mantener el equipo fuera del alcance de los niños y los animales.
o) Si utiliza este equipo junto con otros, siga también las demás instrucciones de uso.

¡Recordatorio! proteger los niños y otras personas terceras mientras se utiliza el equipo.

2.3. Seguridad personal

a) No utilice la máquina si está cansado, enfermo o bajo la influencia de alcohol, drogas o medicamentos que limiten sustancialmente su capacidad para manejar el equipo.
b) La máquina sólo puede ser manejada por personas físicamente aptas, capaces de manejarla, que hayan sido adecuadamente formadas, que se hayan familiarizado con la presente instrucción de uso y que hayan sido instruidas en materia de seguridad e higiene en el trabajo.
c) Mantener precaución y aplicar el sentido común durante el trabajo con esta herramienta. Un momento de distracción puede provocar lesiones graves del cuerpo.
d) Cuidado con no sobrevalorar las fuerzas. Siempre mantener el equilibrio y el balance del cuerpo. Esto permite un mejor control de la herramienta en situaciones imprevistas.
e) No usar ropa suelta ni joyas. Mantener el cabello, la ropa y los guantes lejos de las piezas en movimiento. La ropa holgada, las joyas o el cabello largo pueden quedar atrapados en las piezas móviles.
f) ¡No introduzca las manos ni ningún objeto en el interior del equipo puesto en marcha!

2.4. Uso seguro del equipo

a) No sobrecargar el dispositivo. Utilizar las herramientas adecuadas para el tipo de trabajo. Un dispositivo adecuadamente seleccionado y destinado para el trabajo es el mejor y el más seguro.
b) No utilice el dispositivo si el interruptor de alimentación ON/OFF no funciona correctamente (no conecta y desconecta la alimentación). Cuando una herramienta no se puede controlar con el interruptor, es peligrosa, no debe ser utilizada y debe ser reparada.
c) El equipo debe desconectarse de la red eléctrica antes de proceder a su ajuste, limpieza y mantenimiento. Esta medida preventiva reduce el riesgo de su puesta en marcha accidental.
d) Guardar los dispositivos inactivos fuera del alcance de los niños y de las personas que no estén familiarizadas con el dispositivo o con este manual de uso. Las herramientas son peligrosas en manos de usuarios sin experiencia.

e) Mantener el producto en buen estado técnico. Antes de cada uso comprobar si hay daños generales o daños relacionados con las piezas móviles (grietas en las piezas y los elementos o cualquier otra condición que pueda afectar al funcionamiento seguro del producto). En en el caso del daño, hacer reparar el equipo antes de usarlo.
f) Mantener el equipo fuera del alcance de los niños.
g) Cualquier operación de reparación y mantenimiento debe ser realizada por el personal cualificado y utilizando repuestos originales. Así la seguridad de uso será garantizada.
h) Para garantizar la integridad operativa diseñada del equipo, no retirar las cubiertas instaladas en fábrica ni desatornillar los pernos.
i) Al transportar y manipular el dispositivo desde el lugar de almacenamiento al lugar de uso, tener en cuenta las normas de prevención de riesgos laborales durante la manipulación, aplicables en el país donde se utilizan los dispositivos.
j) Evitar situaciones en las que el dispositivo se para durante el funcionamiento por sobrecarga. Esto puede provocar que los componentes de accionamiento se sobrecalienten y causen avería.
k) Las piezas o los accesorios móviles no deben tocarse, a menos que el equipo se haya desconectado de la fuente de alimentación.
I) Se prohíbe mover, desplazar o girar el aparato durante su funcionamiento.
m) No dejar la herramienta conectada sin vigilancia.
n) Limpiar regularmente la herramienta para evitar la acumulación permanente de suciedad.
o) El dispositivo no es un juguete. Los niños no deben realizar la limpieza y el mantenimiento sin la supervisión de un adulto.
p) No ponga en marcha una máquina vacía.
q) Queda prohibido modificar los parámetros o el diseño de la máquina.
r) Mantener las herramientas lejos de fuentes de fuego y calor.
s) No sobrecargar el dispositivo.
t) ¡No tapar los orificios de ventilación de la herramienta!
u) No utilizar el dispositivo para fines distintos a los previstos. Nunca utilizar este dispositivo para ninguna actividad que no sea triturar cubitos de hielo. Cualquier otro uso es peligroso. El tamaño preferido de los cubitos de hielo debe ser inferior a 25 x 25 x 25 mm.
v) El dispositivo está equipado con un bloqueo de seguridad para evitar que el usuario final toque las piezas móviles.

¡ADVERTENCIA! Aunque el equipo ha sido diseñado para ser seguro, con las protecciones adecuadas, y a pesar del uso de elementos de seguridad adicionales para el usuario, sigue existiendo un pequeño riesgo de accidente o lesión al manipular el equipo. Se recomienda mantener precaución y aplicar el sentido común al utilizarlo.

¡ADVERTENCIA! No intentar evitar el bloqueo de seguridad.

3. Condiciones de uso.

El dispositivo se utiliza para triturar el hielo añadido en las bebidas o los alimentos que deben enfriarse.

En caso de cualquier daño producido por el uso distinto al uso previsto de la herramienta, será responsable el usuario.

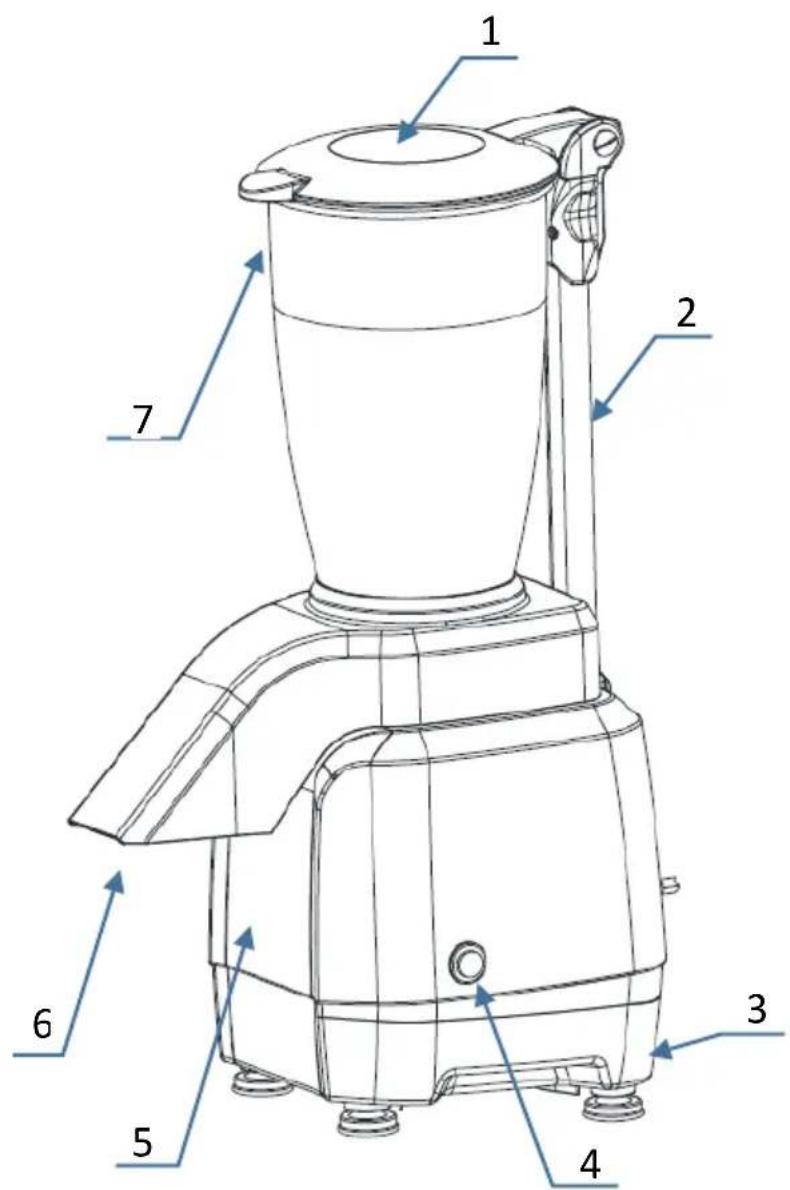

3.1. Descripción del equipo

1. Tapa
2. Brazo de seguridad
3. Soporte
4. Interruptor ON/OFF
5. Accionamiento
6. Conducto de salida
7. Depósito

3.2. Preparación para el trabajo

LUGAR DE USO

La temperatura de ambiente no debe exceder los 40°C y la humedad relativa no debe exceder el 85%. El dispositivo debe estar situado de manera que garantice una buena circulación de aire. Debe mantenerse una distancia mínima de 10 cm de cada pared del aparato. Mantenga el equipo alejado de cualquier superficie caliente. El equipo siempre debe utilizarse sobre una superficie plana, estable, limpia, resistente al fuego y seca, fuera del alcance de los niños y las personas con reducida capacidad psíquica, sensorial y mental. El dispositivo debe estar situado en un lugar con acceso libre al enchufe de alimentación. ¡Asegúrese de que la fuente de alimentación del dispositivo coincida con los datos indicados en la placa de características!

ENSAMBLAJE DEL DISPOSITIVO

Observe las instrucciones de seguridad indicadas anteriormente y realice el montaje de la siguiente manera:

1. Asegúrese de que los parámetros de la fuente de alimentación se ajustan a la información indicada en la placa de identificación.
2. Instale el dispositivo en un lugar SECO, PROTEGIDO contra el acceso no autorizado, lejos de salpicaduras de agua, fuentes de calor, fuego abierto y sustancias inflamables. Coloque el dispositivo sobre una superficie plana, nivelada y estable sobre la que no pueda caerse.
3. Asegúrese de que el interruptor del dispositivo está en la posición de apagado (OFF) y conéctelo a una toma de corriente protegida por un fusible.
4. No conecte el dispositivo a cables de extensión o enchufes eléctricos compartidos.

3.3. Trabajo con la herramienta

1. Asegurarse de que el interruptor ON-OFF está en la posición de apagado (OFF).

2. Limpiar el depósito antes de usarlo.

3. Colocar los cubitos de hielo en el depósito.
4. Cubra la tapa del recipiente para que el sensor magnético esté en contacto con el extremo del brazo de seguridad.
   Cualquier intento de evitar el bloqueo de seguridad o utilizar el dispositivo sin la tapa puede provocar lesiones personales y / o daños del dispositivo.
5. Ponga en marcha el motor pulsando el interruptor ON-OFF en la posición de encendido (ON). Ponga en marcha el dispositivo para triturar el hielo en el recipiente (se necesitan unos 30 segundos para triturar los cubitos de hielo en un recipiente lleno).
6. Apague el motor pulsando de nuevo el interruptor ON-OFF.

ATENCIÓN: Antes de abrir la tapa siempre espere hasta que todas las partes del dispositivo se hayan detenido por completo.

3.4. Limpieza y mantenimiento

a) Antes de cualquier limpieza, ajuste, sustitución de accesorios y cuando el equipo no esté en uso, desconecte el enchufe de la red y deje que el equipo se enfríe por completo.
- Espere a que detengan los elementos giratorios.
b) Desconectar la clavija del enchufe antes de cada limpieza, y después de usar el dispositivo.
c) Para la limpieza de superficies no deben utilizarse productos con propiedades corrosivas.
d) Para la limpieza del equipo sólo deben utilizarse detergentes suaves destinados a la limpieza de superficies que entren en contacto con alimentos.
e) Dejar secar completamente todas las piezas después de cada limpieza, antes de volver a usar el dispositivo.
f) Guardar el dispositivo en un lugar fresco y seco, protegido de la humedad y de la luz solar directa.
g) Está prohibido dirigir un chorro de agua a la herramienta o sumergirla en el agua.
h) Asegúrese de que el agua no penetre a través de los orificios de ventilación de la carcasa.
i) Los orificios de ventilación deben limpiarse con un cepillo y el aire comprimido.

j) Se deben realizar inspecciones periódicas del equipo para asegurarse de que está en buen estado de funcionamiento y de que no se ha producido ningún daño.
k) Limpiar con un paño suave y húmedo.
I) No utilizar objetos afilados y / o metálicos (por ejemplo, un cepillo de alambre o una cuchara metálica) para la limpieza, ya que pueden dañar la superficie del material del equipo.
m) No limpie el equipo con sustancias ácidas, productos médicos, diluyentes, combustible, aceites u otras sustancias químicas; esto puede dañar el equipo.
n) Para limpiar la cubierta del motor, desenchufe el dispositivo de la red eléctrica y límpielo con un paño húmedo o con alcohol, o use un spray detergente general. Seque con un paño seco.
o) Para limpiar el recipiente y la boquilla, desconecte el aparato de la fuente de alimentación y limpie el interior del recipiente con una esponja húmeda con agua tibia y líquido lavavajillas. Aclare con una esponja fría y húmeda.
p) Las cuchillas están afiladas. ¡Limpie con cuidado!

ELIMINACIÓN DE DISPOSITIVOS USADOS.

Al final de su vida útil, este producto no debe desecharse con la basura doméstica normal, sino que debe llevarse a un punto de recogida para el reciclaje de aparatos eléctricos y electrónicos. Lo informa el símbolo ubicado en el producto, en las instrucciones de uso o en el embalaje. Los materiales utilizados en este equipo son reciclables de acuerdo con su marcado. Se contribuye de forma importante a la protección del medio ambiente reutilizando, reciclando o eliminando de otra forma los equipos usados.

La administración local le proporcionará información sobre el punto adecuado para desechar los equipos usados.

RESOLUCIÓN DE PREOBLEMAS

Problema	Posible causa	Medida
La trituradora de hielo no se pone en marcha.	No hay conexión eléctrica.	Asegúrese de que el dispositivo esté conectado a la red eléctrica.Asegúrese de que el interruptor de seguridad del circuito esté cerrado.Asegúrese de que el interruptor de encendido del dispositivo esté en la posición de encendido (ON).
	Sobrecalentamiento del motor tras un largo periodo de uso.	Espere al menos 30 minutos y reinicie el dispositivo. La colocación del dispositivo en un lugar fresco reducirá el tiempo de espera.

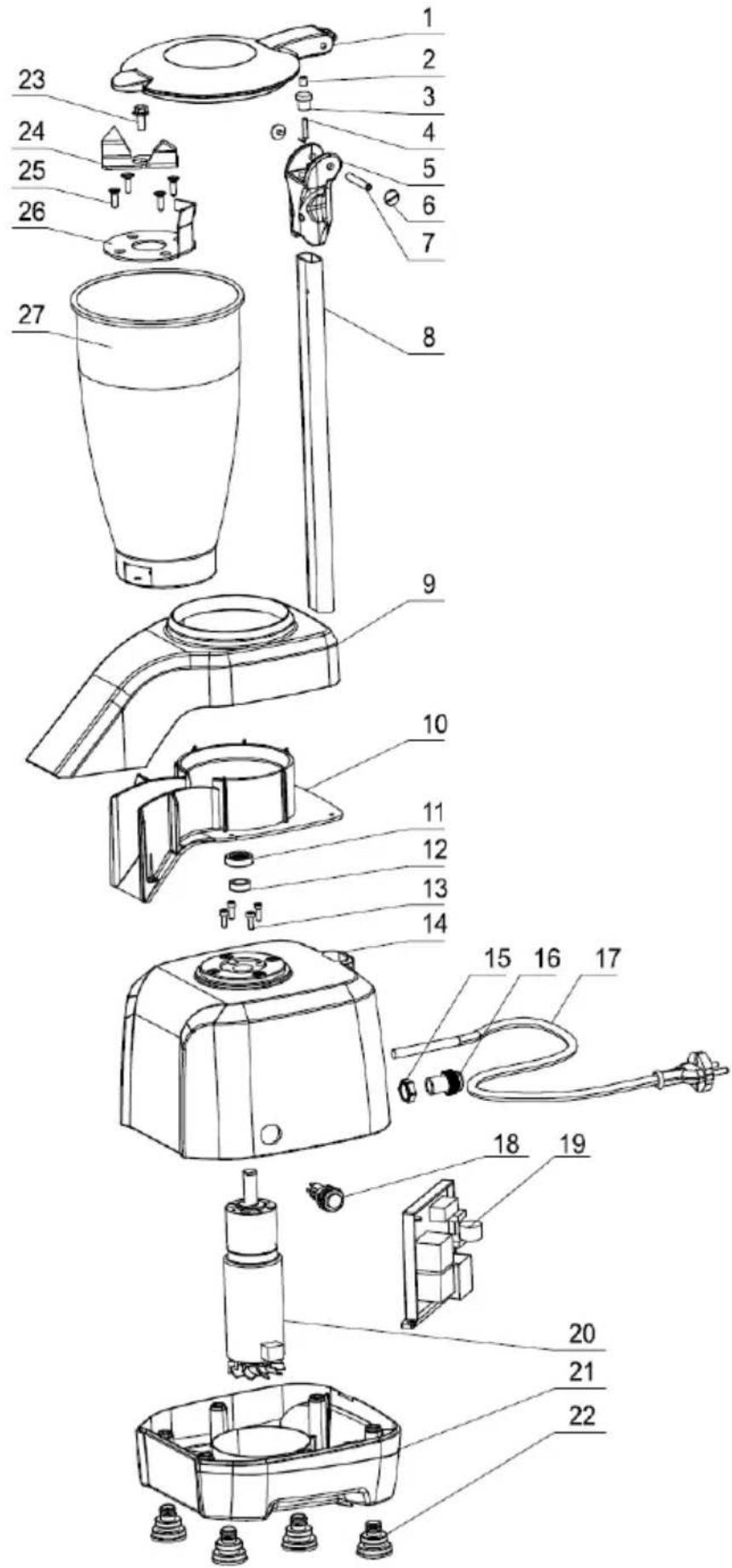

Dibujos de montaje:

Núm.	Nombre
1	Tapa
2	Imán
3	Cubierta
4	Microinterruptor
5	Agarradero
6	Tornillo
7	Manguito
8	Brazo de seguridad
9	Parte superior del conducto de salida
10	Conducto de salida
11	Junta de aceite
12	Cubierta de acero
13	Tornillo
14	Tapa superior del motor
15	Tuerca del manguito de unión de cable
16	Manguito de unión de cable
17	Cable de alimentación
18	Interruptor ON/OFF
19	Placa de circuito impreso
20	Motor
21	Soporte
22	Pie do goma
23	Tornillo
24	Cuchilla
25	Tornillo
26	Tabique
27	Depósito
