NÁVOD K OBSLUZE RCIC-3 Royal Catering

Popisparametru	Hodnotaparametru
Název výrobku	Stroj na drcení ledu
Model	RCIC-3
Napájecí napětí [V~] /Frekvence [Hz]	230 / 50
Jmenovitý výkon [W]	200
Rychlost otáčení (ot./min.)	800
Třída ochrany	1
Stupeň krytí IP	IP23
Rozměry [šířka x hloubka x výška; mm]	190*320*520
Hmotnost [kg]	4,5
Objem [l]	3

1. Všeobecný popis

Účelem pokynů je pomoc při bezpečném a spolehlivém používání. Výrobek je navržený a vyrobený přísně podle technických pokynů pomocí nejnovějších technologií a komponentů a při zachování nejvyšších standardů kvality.

PŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ PROSTUDUJTE TYTO POKYNY.

Pro zajištění dlouhodobého a spolehlivého provozu zařízení dbejte na jeho řádnou obsluhu a údržbu podle doporučení uvedených v těchto pokynech. Technické údaje a specifikace uvedené v těchto pokynech k obsluze jsou aktuální. Výrobce si vyhrazuje právo provádět změny související se zvýšením kvality. S ohledem na technický pokrok a omezení hluku je zařízení navrženo a vyrobeno tak, aby bylo riziko vyplývající z emisí hluku omezeno na co nejnižší úroveň.

CE	Výrobek splňuje požadavky příslušných bezpečnostních norem.
	Před použitím se seznamte s pokyny.
	Recyklovatelný výrobek.
	UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo NEZAPOMEŇTE! popisující danou situaci(všeobecná výstražná značka).
	Používejte víko.
	UPOZORNĚNÍ! Varování před zásahem elektrickým proudem!
	UPOZORNĚNÍ! Rotující části!
	Pro použití ve vnitřních prostorech.
	UPOZORNĚNÍ! Ostré hrany!

UPOZORNĚNÍ! Ilustrace použité v těchto pokynech k obsluze slouží pouze k náhledu a v některých detailech se mohou lišit od skutečného vzhledu výrobku.

Originální pokyny tvoří německá verze. Ostatní jazykové verze jsou překlady z německého jazyka.

2. Bezpečnost používání

UPOZORNĚNÍ! Prostudujte si všechna varování týkající se bezpečnosti a všechny pokyny. Jejich nedodržování může způsobit zasažení elektrickým proudem, požár a/nebo těžké zranění nebo smrt.

Výrazy „zařízení“ nebo „výrobek“ použité u varování a v pokynech se týkají: Drtič ledu.

2.1. Elektrická bezpečnost

a) Zástrčka zařízení musí odpovídat zásuvce. Zástrčku v žádném případě nijak neupravujte. Originální zástrčky a zásuvky snižují riziko zasažení elektrickým proudem.
b) Nedotýkejte se uzemněných částí, jako jsou trubky, ohřívače, pece a chladničky. Hrozí zvýšené riziko zasažení elektrickým proudem, je-li tělo uzemněno a dotýká se zařízení vystaveného přímému dešti, mokrému povrchu a práci ve vlhkém prostředí. Proniknutí vody do zařízení zvyšuje riziko jeho poškození a úrazu elektrickým proudem.
c) Nedotýkejte se zařízení vlhkýma ani mokrýma rukama.
d) Kabel používejte podle pokynů. Nikdy ho nepoužívejte k prénášení zařízení nebo k vytahování zástrčky ze zásuvky. Chraňte kabel před zdroji tepla, olejem, ostrými hranami nebo pohyblivými částmi. Poškozené nebo spletené kabely zvyšují riziko zasažení elektrickým proudem.
e) Zařízení je zakázáno používat, je-li napájecí kabel poškozený nebo opotřebený. Poškozený napájecí kabel nechejte vyměnit elektromontérem nebo v servisu výrobce.
f) Pro zabránění zasažení elektrickým proudem nevkládejte kabel, zástrčku ani samotné zařízení do vody ani jiné kapaliny. Je zakázáno používat zařízení na mokrých površích.
g) POZOR – OHROŽENÍ ŽIVOTA! Při čistění nebo používání nikdy neponořujte zařízení do vody ani jiných kapalin.
h) Zařízení nepoužívejte ve velmi vlhkých prostorách ani v těsné blízkosti nádob s vodou!
i) Zařízení nenamáčejte. Riziko zasažení elektrickým proudem!

2.2. Bezpečnost na pracovišti

a) Na pracovišti udržujte pořádek a zajistěte dostatečné osvětlení. Nepořádek nebo nedostatečné osvětlení může vést k nehodám a úrazům. Při používání zařízení předcházejte nebezpečným situacím, pozorujte, co se děje, a chovejte se rozumně.
b) Nepoužívejte zařízení v potenciálně výbušné atmosféře, například v přítomnosti hořlavých kapalin, plynů nebo prachu. Při používání zařízení vznikají jiskry, které mohou zapálit prach nebo výpary.
c) Zjistíte-li poškození nebo závady týkající se fungování výrobku, zařízení okamžitě vypněte a oznamte to oprávněné osobě.
d) V případě pochybností, zda produkt funguje správně, nebo při zjištění jeho poškození kontaktujte servis výrobce.
e) Opravy výrobku smí provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!
f) V případě pochybností, zda zařízení funguje správně, kontaktujte servis výrobce.
g) Opravy zařízení může provádět výhradně servis výrobce. Výrobek nikdy neopravujte sami!
h) Při vznícení nebo požáru používejte na hašení zařízení pod napětím výhradně práškové nebo sněhové hasicí přístroje (CO2).
i) Vstup dětem a nepovolaným osobám na pracoviště je zakázán. (Nepozornost může způsobit ztrátu kontroly nad zařízením.)
j) Zařízení používejte pouze v dostatečně větraných prostorech.
k) Pravidelně kontrolujte stav nálepek s informacemi týkajícími se bezpečnosti. Jsou-li nálepky nečitelné, vyměňte je.
I) Pokyny k používání si uložte pro pozdější použití. Pokud má být zařízení předáno třetím osobám, předejte současně s ním rovněž pokyny k používání.
m) Části balení a drobné montážní prvky ukládejte mimo dosah dětí.
n) Zařízení uložte mimo dosah dětí a zvířat.
o) Používáte-li toto zařízení spolu s jinými zařízeními, dodržujte rovněž ostatní pokyny k používání.

Nezapomeňte! Při provozu zařízení zajistěte bezpečnost dětí a nepovolaných osob.

2.3. Osobní bezpečnost

a) Obsluha zařízení v případě únavy, nemoci, konzumace alkoholu, omamných látek nebo léků, které do značné míry omezují schopnosti pracovníka obsluhujícího zařízení, je zakázána.

b) Zařízení mohou obsluhovat pouze osoby fyzicky způsobilé, schopné zvládnout jeho obsluhu a příslušně poučené, které se seznámily s těmito pokyny a byly proškoleny o bezpečnosti a ochraně zdraví při práci.

c) Při používání zařízení dávejte pozor a řídte se zdravým rozumem. Chvíle nepozornosti při práci může vést k závažnému zranění.

d) Nepřeceňujte své možnosti. Po celou dobu práce udržujte rovnováhu. Ta umožňuje lepší kontrolu nad zařízením v neočekávaných situacích.

e) Nenoste volný oděv ani šperky. Vlasy, oděv a rukavice udržujte v dostatečné vzdálenosti od pohyblivých částí. Volný oděv, šperky nebo dlouhé vlasy mohou být pohyblivými částmi zachyceny a vtaženy.

f) Nestrkejte ruce ani předměty do zapnutého zařízení!

2.4. Bezpečné používání zařízení

a) Zařízení nepřetěžujte. Používejte nářadí určené k danému účelu. Správně vybrané zařízení vykoná práci, pro kterou bylo navrženo, lépe a bezpečněji.

b) Zařízení nepoužívejte, nefunguje-li přepínač ON/OFF (nezapíná ani nevypíná zařízení). Zařízení, která nemohou být kontrolována pomocí přepínače, jsou nebezpečná, nesmějí se používat a musejí být opravena.

c) Zařízení před nastavením, čištěním a údržbou odpojte od napájení. Takové preventivní opatření snižuje riziko náhodného uvedení do provozu.

d) Nepoužívané zařízení uložte mimo dosah dětí a osob neznajících zařízení nebo tyto pokyny k obsluze. Zařízení jsou nebezpečná v rukou nezkušených uživatelů.

e) Zařízení udržujte v dobrém technickém stavu. Před každou prací zkontrolujte, zda zařízení není poškozeno nebo nejsou poškozeny jeho pohyblivé části (praskliny částí nebo veškeré jiné podmínky, které mohou mít vliv na bezpečný chod zařízení). V případě poškození předejte zařízení do opravy ještě před jeho použitím.

f) Zařízení chraňte před dětmi.

g) Opravu a údržbu zařízení musí provádět kvalifikovaní pracovníci pomocí výhradně originálních náhradních dílů. Bude tak zajištěno bezpečné používání.

h) Aby byla zajištěna provozní integrita jednotky tak, jak byla navržena, neodstraňujte kryty instalované výrobcem ani šrouby.

i) Při přepravě a prénášení zařízení z místa jeho uložení na místo použití dbejte zásad bezpečnosti a ochrany zdraví při ručních přepravních pracích platných v zemi, v níž jsou zařízení používána.

j) Zabraňte situacím, kdy se zařízení při práci zastaví vlivem velkého zatížení. Může to způsobit přehřátí součástí pohonu a v důsledku toho poškození zařízení.

k) Nedotýkejte se částí ani pohyblivého příslušenství, nebylo-li zařízení odpojeno od napájení.
I) Je-li zařízení v provozu, je zakázáno ho přesouvat, otáčet a jakkoliv s ním manipulovat.
m) Zapnuté zařízení neponechávejte bez dozoru.
n) Zařízení pravidelně čistěte, aby nedošlo k trvalému usazování nečistot.
o) Zařízení není hračka. Čištění a údržbu nesmějí provádět děti bez dozoru dospělé osoby.
p) Prázdné zařízení nikdy neuvádějte do provozu.
q) Je zakázáno zasahovat do konstrukce zařízení a provádět změny jeho parametrů nebo konstrukce.
r) Zařízení nepoužívejte ani neukládejte v blízkosti zdrojů ohně a tepla.
s) Zařízení nepřetěžujte.
t) Nezakrývejte větrací otvory zařízení!
u) Nepoužívejte zařízení v rozporu s jeho určením. Nikdy nepoužívejte toto zařízení k jiné práci než drcení kostek ledu. Jakékoli jiné použití je nebezpečné. Preferovaná velikost kostek ledu by měla být menší než 25 X 25 X 25 mm.
v) Zařízení je vybaveno bezpečnostním zámkem, které konečnému uživateli neumožní dotýkat se pohyblivých dílů.

UPOZORNĚNÍ! Přestože zařízení bylo navrženo tak, aby bylo bezpečné a mělo dostatečné ochranné prostředky a navzdory použití dalších bezpečnostních prvků chránících uživatele, existuje i nadále malé riziko úrazu nebo zranění při práci se zařízením. Doporučujeme, abyste při používání s výrobkem nakládali opatrně a rozumně.

UPOZORNĚNÍ! Je zakázáno pokoušet se vyhnout bezpečnostnímu zámku.

3. Zásady používání

Zařízení slouží k drcení ledu používaného do nápojů nebo potravin, které vyžadují zchlazení.

Odpovědnost za veškeré škody způsobené v důsledku používání, které je v rozporu s určením zařízení, nese uživatel.

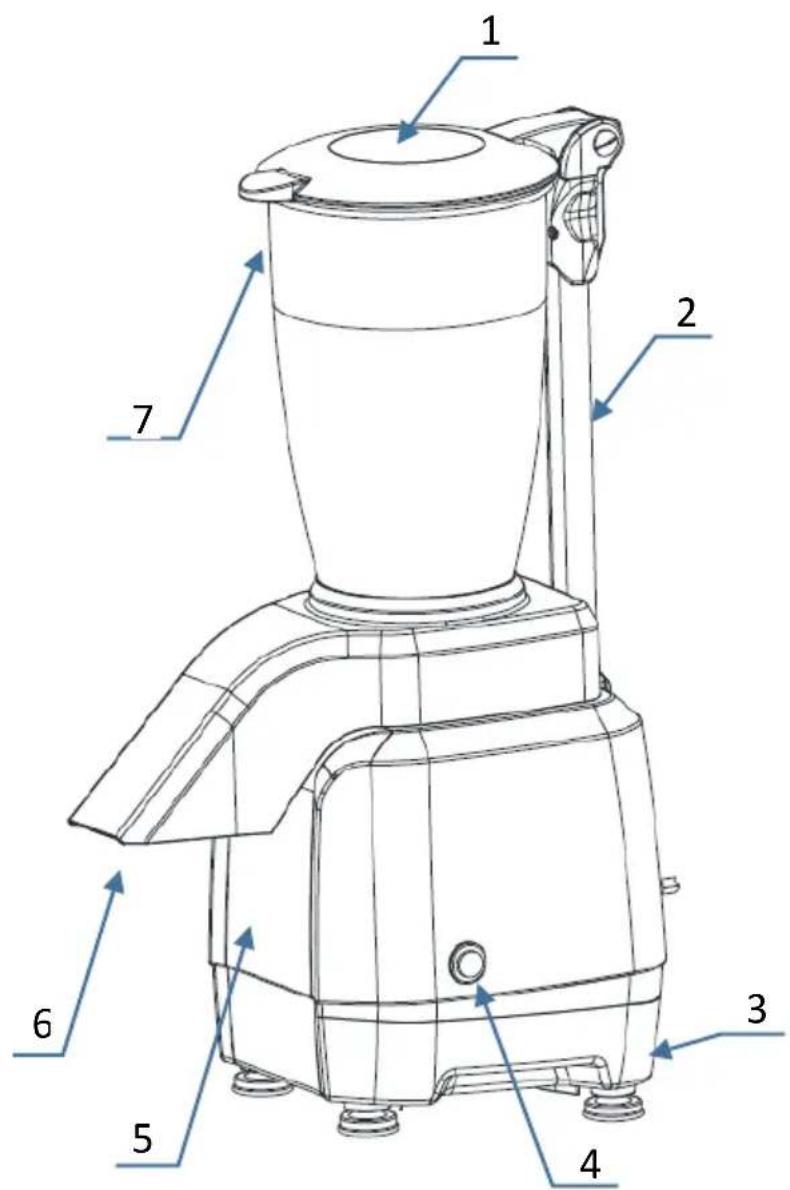

3.1. Popis zařízení

1. Víko
2. Bezpečnostní rameno
3. Podstavec
4. Vypínač ON-OFF
5. Pohon
6. Výstupní žlab
7. Nádoba

3.2. Příprava k provozu

UMÍSTĚNÍ ZAŘÍZENÍ

Teplota prostředí nesmí překračovat 40 °C a relativní vlhkost by neměla překračovat 85 %. Zařízení postavte tak, aby byla zajištěna dostatečná cirkulace vzduchu. Udržujte minimální vzdálenost 10 cm od každé stěny zařízení. Zařízení používejte v dostatečné vzdálenosti od horkých ploch. Zařízení vždy používejte na rovném, pevném, čistém a suchém ohnivzdorném povrchu mimo dosah dětí a osob se sníženými psychickými, smyslovými a duševními funkcemi. Zařízení umístěte tak, aby byl vždy zajištěn přístup k síťové zástrčce. Nezapomeňte, že napájení zařízení musí odpovídat údajům uvedeným na typovém štítku!

MONTÁŽ ZAŘÍZENÍ

Za dodržení výše uvedených bezpečnostních pokynů provedte montáž následovně:

1. Ujistěte se, že parametry napájení jsou shodné s těmi uvedenými na továrním štítku.

2. Zařízení instalujte na SUCHÉM místě CHRÁNĚNÉM před přístupem neoprávněných osob, v bezpečné vzdálenosti od stříkající vody, zdrojů tepla, otevřeného ohně a hořlavých látek. Zařízení postavte na rovný, horizontální, pevný povrch, na kterém se nemůže převrátit.

3. Ujistěte se, že vypínač zařízení je ve vypnuté poloze (OFF) a zapojte ho do zásuvky chráněné jističem.

4. Nepřipojujte zařízení k prodlužovacím kabelům ani ke společným elektrickým zásuvkám.

3.3. Práce se zařízením

OBSLUHA

1. Ujistěte se, že vypínač ON-OFF je ve vypnuté poloze (OFF).

2. Před použitím vyčistěte nádobu.

3. Do nádoby vložte kostky ledu.

4. Nádobu přikryjte víkem tak, aby se magnetický snímač dotýkal konce bezpečnostního ramene.

Jakékoli pokusy vyhnout se bezpečnostnímu zámku a používat zařízení bez víka mohou způsobit tělesná zranění a/nebo poškození zařízení.

1. Spustte motor stisknutím vypínače ON-OFF do zapnuté polohy (ON). Spustte zařízení a nadrtte led v nádobě (nadrcení kostek ledu v plné nádobě trvá kolem 30 vteřin).
2. Vypněte motor opětovným stisknutím vypínače ON-OFF.

UPOZORNĚNÍ: Před otevřením víka vždy počkejte, až se všechny díly zařízení úplně zastaví.

3.4. Čištění a údržba

a) Před každým čištěním, seřízením, výměnou vybavení a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku a zařízení nechejte zcela vychladnout. - Počkejte, až se otáčející části zastaví.

b) Před každým čištěním, a rovněž není-li zařízení používáno, vytáhněte síťovou zástrčku.

c) Na čistění ploch zařízení používejte výhradně přípravky neobsahující leptavé látky.

d) Na čistění zařízení používejte pouze jemné čisticí přípravky na čistění ploch určených pro styk s potravinami.

e) Po každém čištění všechny části dobře usušte, než budete zařízení znovu používat.

f) Zařízení uchovávejte na suchém a chladném místě chráněném před vlhkostí a přímým slunečním zářením.

g) Na zařízení nestříkejte vodu ani ho nevkládejte do vody.

h) Dávejte pozor, aby se přes větrací otvory nacházející se ve skříni nedostala voda.

i) Větrací otvory čistěte štětečkem a stlačeným vzduchem.

j) Zařízení pravidelně kontrolujte z hlediska jeho technické funkčnosti a poškození.

k) K čistění používejte měkký a vlhký hadřík.

I) K čistění nepoužívejte ostré a/nebo kovové předměty (např. drátěné kartáče nebo kovové pomůcky), které mohou poškodit povrch materiálu, z něhož je zařízení vyrobeno.

m) Zařízení nečistěte látkou s kyselou reakcí, přípravky určenými pro lékařské účely, ředidly, palivem, oleji ani dalšími chemickými látkami, protože mohou zařízení poškodit.

n) Při čištění skříně motoru odpojte zařízení od napájení a očistěte ji vlhkým hadříkem nebo alkoholem, anebo použijte univerzální přípravek ve spreji. Osušte suchým hadříkem.
o) Při čištění nádoby a výtoku odpojte zařízení od napájení a očistěte vnitřek nádoby vlhkou houbičkou s teplou vodou a přípravkem na mytí nádobí. Přetřete studenou a vlhkou houbičkou.
p) Břity jsou ostré. Čistěte opatrně!

LIKVIDACE OPOTŘEBOVANÝCH ZAŘÍZENÍ.

Po skončení životnosti toto zařízení nelikvidujte s normálním komunálním odpadem, ale odevzdejte ho do sběrného dvora za účelem recyklace elektrických a elektronických zařízení. Informuje o tom symbol umístěný na výrobku, v pokynech k obsluze nebo na obalu. Plasty použité v zařízení jsou vhodné pro opakované použití v souladu s jejich označením. Díky opakovanému použití, využití materiálů nebo jiným formám využívání opotřebovaných zařízení přispíváte k ochraně našeho životního prostředí.

Informace o příslušném sběrném dvoře pro likvidaci opotřebovaných zařízení vám poskytne orgán místní samosprávy.

ŘEŠENÍ PROBLÉMŮ

Problém	Možná příčina	Činnost
Drtič ledu se nezapíná.	Drtič není připojen k proudu.	Ujistěte se, že zařízení je připojeno k proudu.Ujistěte se, že bezpečnostní vypínač obvodu je uzavřený.Ujistěte se, že vypínač na zařízení je v zapnuté poloze (ON).

Přehřátí motoru po dlouhé době používání.

Počkejte alespoň 30 minut a opět zařízení spustte. Umístěním zařízení v chladu zkrátíte dobu čekání.

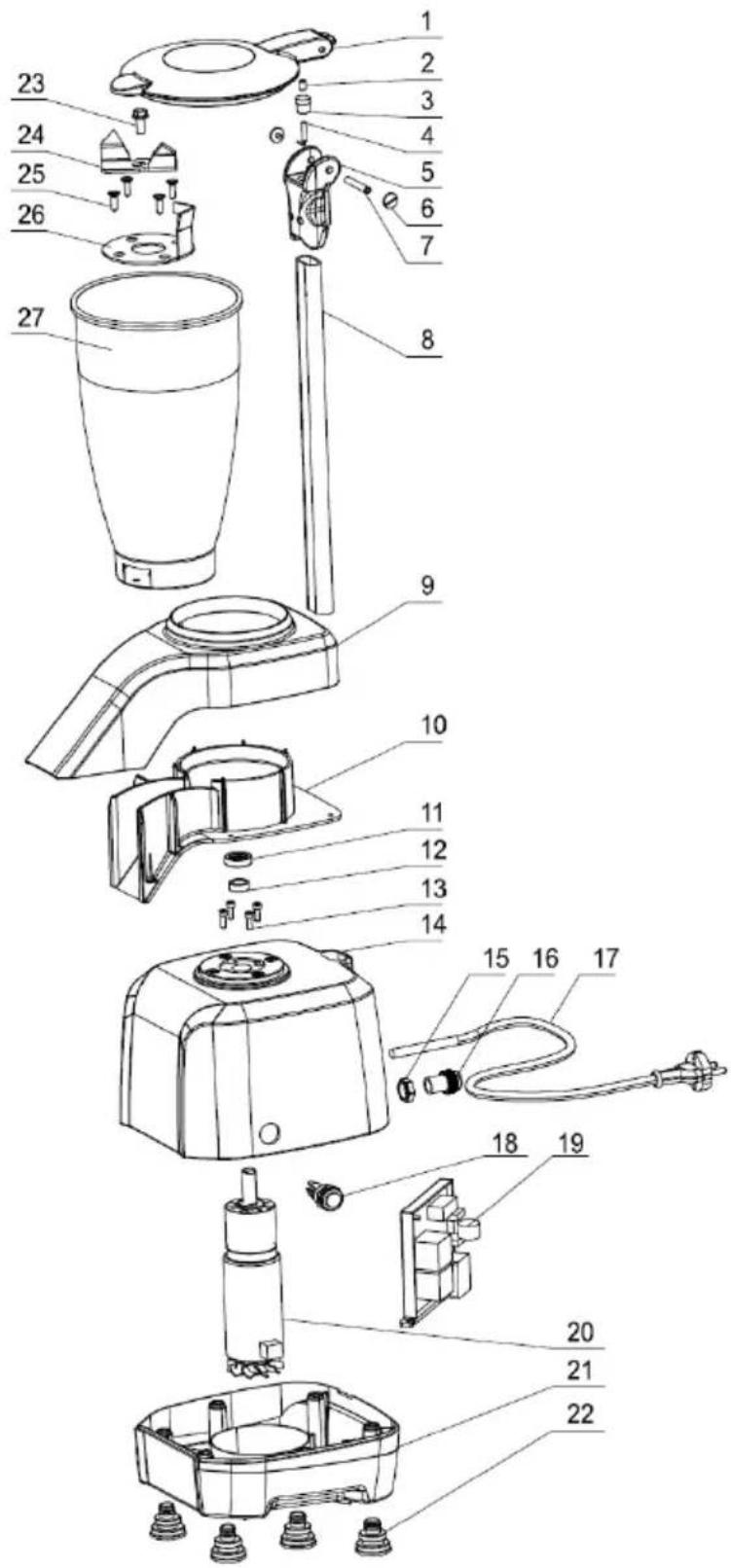

Výkresy:

Č.	Název
1	Víko
2	Magnet
3	Násadka
4	Mikropřepínač
5	Držák
6	Šroub
7	Pouzdro
8	Bezpečnostní rameno
9	Horní díl výstupního žlabu
10	Výstupní žlab
11	Olejové těsnění
12	Ocelová krytka
13	Šroub
14	Horní víko motoru
15	Matice kabelové přípojky
16	Kabelová přípojka
17	Napájecí kabel
18	Vypínač ON/OFF
19	Plošný spoj (PCB)
20	Motor
21	Podstavec
22	Gumová nožička
23	Šroub
24	Břit
25	Šroub
26	Přepážka
27	Nádoba
