INSTRUKCJA OBSŁUGI RCIC-3 Royal Catering

Opisparametru	Wartośćparametru
Nazwa produktu	Kruszarka do Lodu
Model	RCIC-3
Napięcie zasilania [V~] /Częstotliwość [Hz]	230 / 50
Moc znamionowa [W]	200
Prędkość obrotowa (obr./min)	800
Klasa ochronności	1
Klasa ochrony IP	IP23
Wymiary [Szerokość xGłębokość x Wysokość; mm]	190*320*520
Ciężar [kg]	4,5
Pojemność [l]	3

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	Produkt podlegający recyklingowi.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Stosować osłonę.
	UWAGA! Ostrzeżenie przed porażeniem prądem elektrycznym!
	UWAGA! Wirujące elementy!
	Do użytku tylko wewnątrz pomieszczeń.
	UWAGA! Ostre krawędzie!

UWAGA!

Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

Instrukcją oryginalną jest niemiecka wersja instrukcji. Pozostałe wersje językowe są tłumaczeniami z języka niemieckiego.

2. Bezpieczeństwo użytkowania

UWAGA! Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do: Kruszarka do lodu.

2.1. Bezpieczeństwo elektryczne

a) Wtyczka urządzenia musi pasować do gniazda. Nie modyfikować wtyczki w jakikołwiek sposób. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikać dotykania uziemionych elementów, takich jak rury, grzejniki, piece i lodówki. Istnieje zwiększone ryzyko porażenia prądem, jeśli ciało jest uziemione i dotyka urządzenia narażonego na bezpośrednie działanie deszczu, mokrej nawierzchni i pracy w wilgotnym otoczeniu. Przedostanie się wody do.
c) Nie wolno dotykać urządzenia zwiększa ryzyko jego uszkodzenia oraz porażenia prądem urządzenia mokrymi lub wilgotnymi rękoma.
d) Nie należy używać przewodu w sposób niewłaściwy. Nigdy nie używać go do przenoszenia urządzenia lub do wyciągania wtyczki z gniazda. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części. Uszkodzone lub poplątane przewody zwiększają ryzyko porażenia prądem.
e) Zabrania się używania urządzenia, jeśli przewód zasilający jest uszkodzony lub nosi wyraźne oznaki zużycia. Uszkodzony przewód zasilający powinien być wymieniony przez wykwalifikowanego elektryka lub serwis producenta
f) Aby uniknąć porażenia prądem elektrycznym, nie należy zanurzać kabla, wtyczki ani samego urządzenia w wodzie lub innym płynie. Nie wolno używać urządzenia na mokrych powierzchniach.
g) UWAGA – ZAGROŻENIE ŻYCIA! Podczas czyszczenia lub użytkowania urządzenia nigdy nie wolno zanurzać go w wodzie lub innych cieczach.
h) Nie należy używać urządzenia w pomieszczeniach o bardzo dużej wilgotności / w bezpośrednim pobliżu zbiorników z wodą!
i) Nie wolno dopuszczać do zamoczenia urządzenia. Ryzyko porażenia prądem!

2.2. Bezpieczeństwo w miejscu pracy

a) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub złe oświetlenie może prowadzić do wypadków. Należy być przewidującym, obserwować co się robi i zachowywać rozsądek podczas używania urządzenia.
b) Nie używać urządzenia w strefie zagrożenia wybuchem, na przykład w obecności łatwopalnych cieczy, gazów lub pytów. Urządzenie wytwarza iskry, mogące zapalić pył lub opary.
c) W razie stwierdzenia uszkodzenia lub nieprawidłowości w pracy urządzenia należy je bezzwłocznie wyłączyć i zgłosić to do osoby uprawnionej.
d) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
e) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
f) W razie wątpliwości czy urządzenie działa poprawnie, należy skontaktować się z serwisem producenta.
g) Naprawy urządzenia może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
h) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
i) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
j) Urządzenie używać w dobrze wentylowanej przestrzeni.
k) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
I) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
m) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
n) Urządzenie trzymać z dala od dzieci i zwierząt.
o) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.3. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Maszynę mogą obsługiwać osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
c) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
d) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.
e) Nie należy nosić luźnej odzieży ani biżuterii. Włosy, odzież i rękawice utrzymywać z dala od części ruchomych. Luźna odzież, biżuteria lub długie włosy mogą zostać chwycone przez ruchome części.
f) Nie wkładać rąk, przedmiotów do wnętrza pracującego urządzenia!

2.4. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
c) Przed przystąpieniem do regulacji, czyszczenia i konserwacji urządzenie należy odłączyć od zasilania. Taki środek zapobiegawczy zmniejsza ryzyko przypadkowego uruchomienia.
d) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
e) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
f) Urządzenie należy chronić przed dziećmi.

g) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
h) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
i) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
j) Należy unikać sytuacji, gdy urządzenie podczas pracy, zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.
k) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.
I) Zabrania się przesuwania, przestawiania i obracania urządzenia będącego w trakcie pracy.
m) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
n) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
o) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorostej.
p) Nie wolno uruchamiać pustego urządzenia.
q) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
r) Trzymać urządzenia z dala od źródeł ognia i ciepła.
s) Nie należy przeciązać urządzenia.
t) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
u) Nie używać urządzenia niezgodnie z przeznaczeniem. Nigdy nie używać tego urządzenia do innych czynności niż kruszenie kostek lodu. Każde inne zastosowanie jest niebezpieczne. Preferowana wielkość kostek lodu powinna być mniejsza niż 25X25X25 mm.
v) Urządzenie jest wyposażone w blokadę bezpieczeństwa, aby uniemożliwić użytkownikowi końcowemu dotknięcie ruchomych części.

UWAGA! Pomimo iż urządzenie zostało zaprojektowane tak aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

UWAGA! Nie wolno próbować omijać blokady bezpieczeństwa.

3. Zasady użytkowania

Urządzenie służy do kruszenia lodu używanego do napojów lub potraw wymagających schłodzenia.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

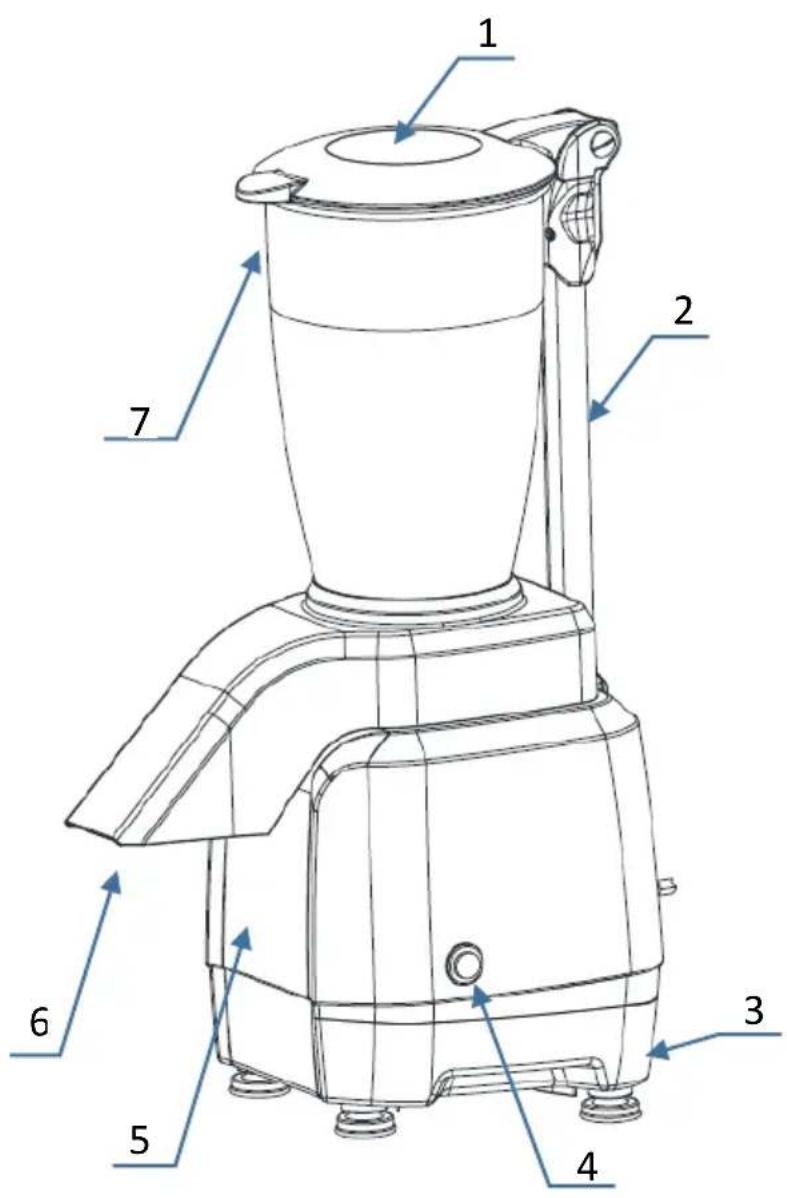

3.1. Opis urządzenia

1. Pokrywa

2. Ramię bezpieczeństwa

3. Podstawa

4. Włącznik ON-OFF
5. Naped
6. Rynienka wylotowa
7. Pojemnik

3.2. Przygotowanie do pracy

UMIEJSCOWIENIE URZĄDZENIA

Temperatura otoczenia nie może przekraczać 40°C a wilgotność względna nie powinna przekraczać 85%. Urządzenie należy ustawić w sposób zapewniający dobrą cyrkulację powietrza. Należy utrzymać minimalny odstęp 10 cm od każdej ściany urządzenia. Urządzenie należy trzymać z dala od wszelkich gorących powierzchni. Urządzenie należy zawsze użytkować na równej, stabilnej, czystej, ognioodpornej i suchej powierzchni i poza zasięgiem dzieci oraz osób ograniczonych funkcjach psychicznych, sensorycznych i umysłowych. Urządzenie należy umiejscowić w taki sposób, by w dowolnej chwili można się było dostać do wtyczki sieciowej. Należy pamiętać o tym, by zasilanie urządzenia energią odpowiadało danym podanym na tabliczce znamionowej!

MONTAŻ URZĄDZENIA

Przestrzegać wskazanych powyżej wskazówek bezpieczeństwa i przeprowadzić montaż w następujący sposób:

1. Upewnić się, że parametry zasilania są zgodne z informacjami podanymi na tabliczce znamionowej.
2. Zainstalować urządzenie w SUCHYM miejscu, CHRONIONYM przed dostępem osób nieupoważnionych, z dala od rozpryskującej się wody, źródeł ciepła, otwartego ognia i substancji łatwopalnych. Umieścić urządzenie na płaskiej, poziomej, stabilnej powierzchni, na której nie może się przewrócić.
3. Upewnić się, że włącznik urządzenia jest w pozycji wyłączenia (OFF) i podłączyć je do gniazdka zabezpieczonego bezpiecznikiem.
4. Nie podłączać urządzenia do przedłużaczy lub wspólnych gniazdek elektrycznych.

3.3. Praca z urządzeniem

OBSŁUGA

1. Upewnić się, że włącznik ON-OFF jest w pozycji wyłączenia (OFF).
2. Wyczyścić pojemnik przed użyciem.
3. Umieścić kostki lodu w pojemniku.
4. Przykryć pokrywę pojemnika tak, aby czujnik magnetyczny stykał się z końcem ramienia bezpieczeństwa.

Wszelkie próby ominięcia blokady bezpieczeństwa i używania urządzenia bez pokrywy mogą spowodować obrażenia ciała i / lub uszkodzenie urządzenia.

1. Uruchomić silnik przez wciśnięcie włącznika ON-OFF do pozycji włączenia (ON). Uruchomić urządzenie, aby skruszyć lód w pojemniku (skruszenie kostek lodu w pełnym pojemniku trwa około 30 sekund).

2. Wyłączyć silnik poprzez ponowne wciśnięcie włącznika ON-OFF.

UWAGA: Przed otwarciem pokrywy zawsze należy poczekać, aż wszystkie elementy urządzenia całkowicie się zatrzymają.

3.4. Czyszczenie i konserwacja

a) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.
- Odczekać, aż wirujące elementy zatrzymają się.
b) Przed każdym czyszczeniem, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową.
c) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
d) Do czyszczenia urządzenia wolno stosować tylko łagodne środki czyszczące przeznaczone do czyszczenia powierzchni mających styczność z żywnością.
e) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim urządzenie zostanie ponownie użyte.
f) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.

g) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
h) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
i) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
j) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
k) Do czyszczenia należy używać miękkiej, wilgotnej ściereczki.
I) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
m) Nie czyścić urządzenia substancja o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi może to spowodować uszkodzenie urządzenia.
n) Do czyszczenia obudowy silnika, odłączyć urządzenie od zasilania i czyścić wilgotną ściereczką lub alkoholem, lub użyć ogólnego detergentu w sprayu. Wysuszyć suchą szmatką.
o) Aby wyczyścić pojemnik i wylewkę, należy odłączyć urządzenie od zasilania i wyczyścić wnętrze pojemnika wilgotną gąbką z ciepłą wodą i płynem do mycia naczyń. Spłukać zimną i wilgotną gąbką.
p) Ostrza są ostre. Należy czyścić z należytą ostrożnością!

USUWANIE ZUŻYTYCH URZĄDZEŃ.

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

ROZWIĄZYWANIE PROBLEMÓW

Problem	Możliwa przyczyna	Działanie
Kruszarka do lodu nie uruchamia się.	Brak podłączenia do prądu.	Upewnić się, że urządzenie jest podłączone do prądu.Upewnić się, że wyłącznik bezpieczeństwa obwodu jest zamknięty.Upewnić się, że włącznik na urządzeniu jest w pozycji włączenia (ON).
	Przegrzanie silnika po długim czasie użytkowania.	Należy odczekać co najmniej 30 minut i ponownie uruchomić urządzenie. Umieszczenie urządzenia w chłodnym miejscu skróci czas oczekiwania.

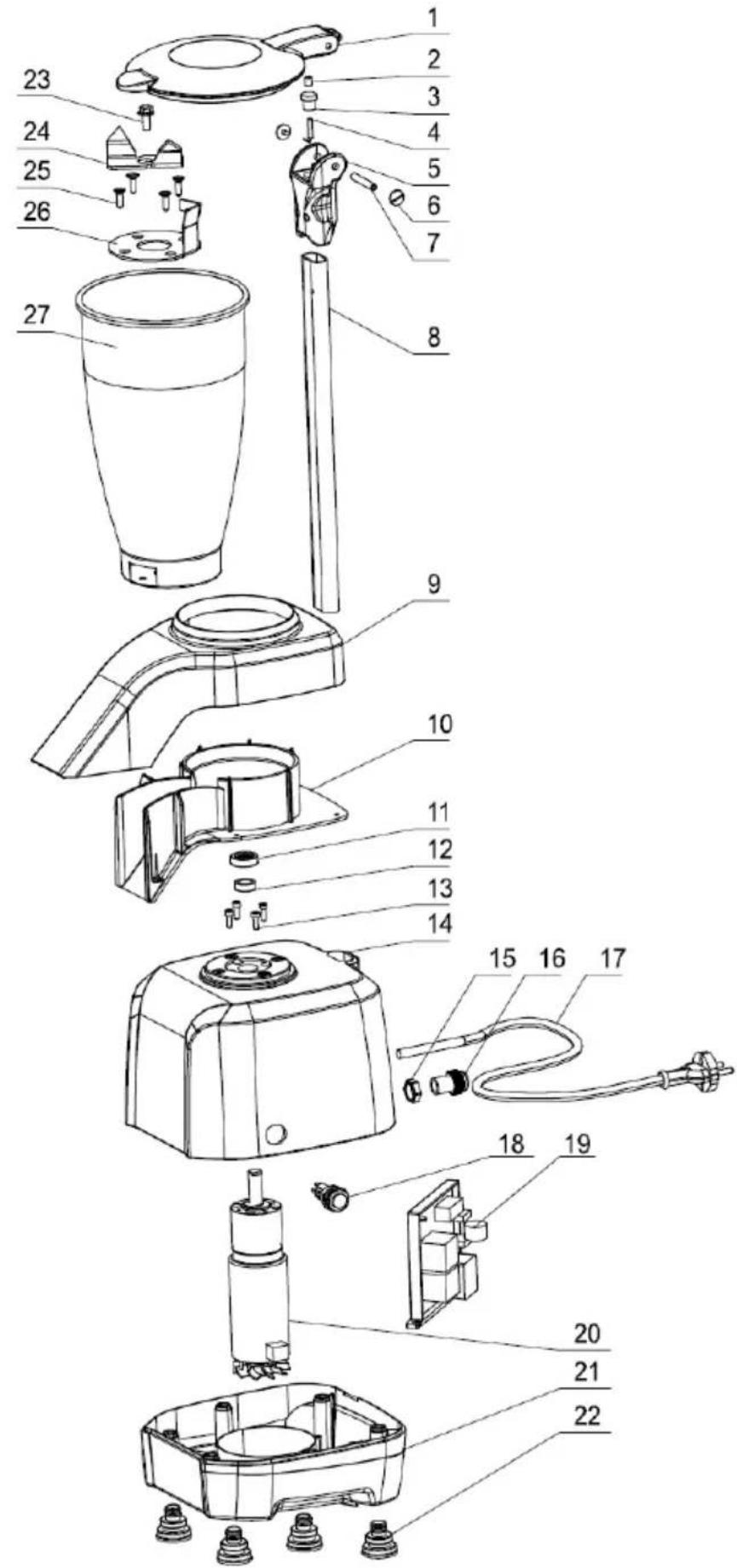

Rysunki złożeniowe:

Nr.	Nazwa
1	Pokrywa
2	Magnes
3	Nakładka
4	Mikroprzełącznik
5	Uchwyt
6	Śruba
7	Tuleja
8	Ramię bezpieczeństwa
9	Górna część rynienki wylotowej
10	Rynienka wylotowa
11	Uszczelka olejowa
12	Ostona stalowa
13	Śruba
14	Górna pokrywa silnika
15	Nakrętka mufy kablowej
16	Mufa kablowa
17	Przewód zasilający
18	Włącznik ON/OFF
19	Płytka drukowana (PCB)
20	Silnik
21	Podstawa
22	Gumowa nóżka
23	Śruba
24	Ostrze
25	Śruba
26	Przegroda
27	Pojemnik

Technické údaje

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczonego punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!
