HASZNÁLATI ÚTMUTATÓ PerfectView RVS 745 DOMETIC

Szerelési és használati útmutató ..... 216

1

Beépítés és üzembe vétel előtt gondosan olvassa el és őrizze meg ezt a használati útmutatót. Ha a terméket továbbadja, mellékelje hozzá a használati útmutatót is.

Tartalomjegyzék

1 Tudnivalók az útmutató használatához 216
2 Biztonsági és beszerelési útmutatások 216
3 A csomag tartalma 219
4 Rendeltetésszerű használat 219
5 Műszaki leírás 220
6 Általános megjegyzések az elektromos csatlakoztatáshoz. 220
7 A monitor felszerelése 222
8 Az LCD-monitor használata 225
9 Az LCD-monitor ápolása és tisztítása 227
10 Szavatosság 227
11 Ártalmatlanítás. 227
12 Műszaki adatok.... 228

1 Tudnivalók az útmutató használatához

VIGYÁZAT!

Biztonsági tudnivaló: Az utasítás figyelmen kívül hagyása sérüléseket okozhat.

FIGYELEM!

Ha nem veszi figyelembe az információt, az anyagkárosodást eredményezhet, és káros kihatással lehet a termék működésére.

MEGJEGYZÉS

Kiegészítő információk a termék kezelésével kapcsolatosan.

2 Biztonsági és beszerelési útmutatások

Vegye figyelembe a járműgyártó és a gépjárműszakma által előírt biztonsági megjegyzéseket és előírásokat!

A gyártó a bekövetkező károkért a következő esetekben nem vállal felelősséget:

• szerelési vagy csatlakozási hiba

• a termék mechanikai behatások és túlfeszültségek miatti sérülése

• a termék kifejezett gyártói engedély nélküli módosítása

• az útmutatóban leírt céloktól eltérő felhasználás

FIGYELEM! Sérülésveszély!

• Rövidzárlat veszélye miatt a járműelektronikán végzendő munkák előtt mindig csatlakoztassa le a mínusz pólust.
  Pótakkumulátorokkal rendelkező járműveknél arról is csatlakoztassa le a mínusz pólust.
• A nem megfelelő vezetékcsatlakozások következményeképpen rövidzárlat miatt
• kábeltűz keletkezhet,
• a légzsák kiold,
  – az elektronikus vezérlőberendezések megsérülnek,
  – az elektromos funkciók meghibásodnak (index, féklámpa, kürt, gyújtás, világítás).

Ezért vegye figyelembe a következő megjegyzéseket:

- A következő vezetékeken végzendő munkáknál csak szigetelt kábelsarukat, csatlakozódugókat és lapos dugóhüvelyeket használjon:

• 30 (közvetlen bemenet az akkumulátor pozitív pólusától)
• 15 (kapcsolt pozitív vezeték, akkumulátor után)
• 31 (visszamenő vezeték akkumulátortól, föld),
  – Tolatófényszóró.

Ne használjon sorkapcsokat ('csoki').

• A kábelek csatlakoztatásához préselőfogót (1. ábra 12, 3. oldal) használjon.
• A csatlakozásoknál a kábelt csavarozza a 31-es vezetékhez (föld)

– kábelsaruval és fogazott alátéttel egy a járművön lévő földelőcsavarhoz vagy

– kábelsaruval és lemezcsavarral a karosszérialemezhez.

Ügyeljen a jó földelésérintkezésre!

Az akkumulátor mínusz pólusának lecsatlakoztatása esetén a kényelmi elektronikai berendezések felejtő memóriájából az összes tárolt adat törlődik.

- A jármű felszereltségének függvényében a következő adatokat kell újból beállítani:

• R á d i ó k ó d
• Fedélzetióra
• Kapcsolóóra
  – Fedélzeti számítógép
• Üléshelyzet

A beállításokra vonatkozó megjegyzések a vonatkozó üzemeltetési útmutatóban találhatók.

A szerelés során vegye figyelembe a következő megjegyzéseket:

VIGYÁZAT!

• A monitort úgy rögzítse, hogy az semmilyen körülmények között (éles fékezés, közlekedési baleset) ne szabadulhasson el és ne okozhassa a jármű utasainak sérülését.
• Ne rögzítse a monitort légzsák hatáskörzetében, mivel annak kioldása esetén sérülésveszély áll fenn.

Elektromos alkatrészeken végzendő munkáknál vegye figyelembe a következő megjegyzéseket:

• Elektromos vezetékek feszültségének ellenőrzéséhez csak diódás ellenőrző lámpát (1. ábra 1, 3. oldal) vagy feszültségmérőt (1. ábra 2, 3. oldal) használjon.
  Világítótesttel rendelkező ellenőrző lámpák (1. ábra 3, 3. oldal) túl nagy áramot vesznek fel, ami a jármű-elektronikát károsíthatja.

- Elektromos csatlakozások kialakításánál ügyeljen arra, hogy azok

– ne legyenek megtörve vagy megcsavarodva,
- ne súrolódjanak peremeken,
- ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve (3. ábra, 4. oldal).

- Szigetelje le az összes összekötést és csatlakozást.

- Biztosítsa a kábeleket mechanikus igénybevétel ellen kábelkötözővel vagy szigetelőszalaggal, például a meglévő vezetékeken.

Vegye figyelembe az LCD-monitor kezelésével kapcsolatos következő megjegyzéseket:

VIGYÁZAT!

• Azok a személyek (beleértve a gyermekeket is), akik fizikai, érzékszervi vagy szellemi képességeik, illetve tapasztalatlanságuk vagy tudatlanságuk miatt a terméket nem tudják biztonságosan használni, ezt a terméket nem használhatják felelős személy felügyelete vagy utasítása nélkül.
• Ne nyissa fel a monitort (4. ábra, 4. oldal).
• Semmilyen esetben se merítse a monitort vízbe meríteni (5. ábra, 4. oldal); a monitor nem vízálló.
• A monitor nem akadályozhatja a kilátást vezetés közben (8. ábra, 5. oldal).
• Ne kezelje a monitort nedves kézzel.
• Helyezze üzemen kívül a monitort, amennyiben a burkolata megsérült.

FIGYELEM!

• Megfelelő feszültséget csatlakoztasson.
• Ne használja a monitort olyan helyeken, amelyek
• közvetlen napsugárzásnak vannak kitéve,
• erős hőmérséklet-ingadozásnak vannak kitéve,
• nagy páratartalommal rendelkeznek,
• rossz szellőzéssel bírnak,
• porosak vagy olajosak.
• Ne nyomkodja az LCD-kijelzót.
• Ne ejtse le a monitort.
• Ha a monitort járművekben használja, akkor a jármű motorja az üzemeltetés során legyen bekapcsolva, hogy az indítóakkumulátor ne merüljön le.
• A képminőség romolhat, ha erős elektromágneses mezők vannak a közelben. Ezért ne használja a monitort kihangosítók közelében.

3 A csomag tartalma

Szám 13. ábra, Mennyiség Megnevezés Cikkszám 8. oldal

11 M7LS monitor 9600000204
21 Monitortartó
31 Csatlakozókábel 9102200027

- - R ö g z

4 Rendeltetésszerű használat

Az M7LS LCD-monitor (cikkszám: 9600000204) egy olyan monitor, amelyet elsődlegesen járművekben való használatra szántak. Kamerákhoz (például tolató-videorendszer) vagy más képforrá-sokhoz való csatlakoztatásra használható.

Az LCD-monitor bármilyen járműben használható.

A tolatókamera-rendszerek a tolatásnál nyújtanak támogatást, ugyanakkor nem adnak felmentést a tolatásnál tanúsítandó elővigyázatossági kötelezettség alól.

Az LCD-monitor olyan monitor, amelyhez kamerák (például videós tolatórendszer) vagy egyéb képforrások (például tévékészülék) csatlakoztatható. A képforrások között át lehet kapcsolni.

A monitor rögzíthető a műszerfalon és megjeleníti a csatlakoztatott kamerák képét, így a járművezető például parkoláskor jól láthatja a jármű mögötti teret.

A monitor fényereje automatikusan igazodik a környezeti fényviszonyokhoz.

A gombok világítanak, így sötétben is kezelhetőek.

Mind a két videobemenethez külön aktiválható a tükör funkció. Így a képet úgy láthatja, mintha az a visszapillantó tükörben jelenne meg.

5.2 Kezelőelemek

A monitoron a következő kezelőelemeket találja:

Szám 14. á b r a, Megnevezés Leírás 8. oldal

1 Fényérzékelő

2 C1/C2 Kiválasztja a kamerát vagy vált az 1. és 2. menüoldal között.

3 – Csökkenti a hangerőt, vagy a kiválasztott paramétert (fényerő, kontraszt, színárnyalat).

4 MENU (Menü) Beállítási módba kapcsol (lásd: „Az LCD-monitor használata” fej., 225. oldal).

5 + Növeli a hangerőt, vagy a kiválasztott paramétert (fényerő, kontraszt, színárnyalat).

6 Be- és kikapcsolja a monitort.

6 Általános megjegyzések az elektromos csatlakoztatáshoz

6.1 Kábelek elhelyezése

FIGYELEM!

A szakszerűtlen kábelelhelyezések és kábel-összeköttetések ismételten hibás működést eredményeznek vagy alkatrészek sérülését okozzák. Az utólagosan felszerelt komponensek tartós és hibátlan működésének feltétele a szakszerűen kialakított kábelelhelyezés és kábel-összeköttetés.

• A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon (például burkolóéleket, szellőzőrácsokat vagy vakkapcsolókat). Ha nincsenek átvezetések, akkor a vonatkozó kábelekhez megfelelő lyukakat kell fúrnia. Először annak nézzen utána, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
• A kábeleket lehetőség szerint mindig a jármű belsejében vezesse, mivel ott azok jobban védve vannak mint a járművön kívül.

Ha a kábeleket ennek ellenére a járművön kívül helyezi el, akkor ügyeljen azok biztos rögzítésére (kiegészítő kábelkötözőkkel, szigetelőszalaggal stb.).

• A kábel sérüléseit megelőzendő a kábelek elhelyezésénél mindig tartson kielégítő távolságot a forró és mozgó jármű-alkatrészektől (kipufogócsövek, hajtótengelyek, áramgenerátor, ventilátor, fűtés stb.).
• Tekerje körbe szorosan egy jó szigetelőszalaggal az összekötő kábelek dugós csatlakozásait és a kábelek összes csatlakozását (a járműben is), hogy megakadályozza a víz bejutását (9. ábra, 6. oldal). Erre a legmegfelelőbb pl. egy 3M márkájú önvulkanizáló tömítőszalag.
• A kábelek elhelyezésekor (3. ábra, 4. oldal) ügyeljen arra, hogy azok

– ne legyenek túlságosan megtörve vagy megcsavarodva
- ne súrolódjanak peremeken
– ne legyenek védelem nélkül éles peremű átvezetéseken keresztülvezetve

• A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságosan rögzítse. Ez kábelkötözök vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.
• Védje a külső burkolat minden áttörését vízbehatolás elleni megfelelő intézkedésekel (például a kábel tömítőanyaggal történő alkalmazásával és a kábel és az átvezetőkarika tömítőanyaggal való lepermetezésével).

MEGJEGYZÉS

Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.

6.2 Leágazás-összekötők használata (6. ábra, 5. oldal)

A leágazás-összekötőknél előforduló bizonytalan érintkezések elkerülése érdekében ügyeljen arra, hogy a kábelkeresztmetszetek illeszkedjenek a leágazás-összekötőkhöz.

A leágazás-összekötők használatához a következő módon járjon el:

▶ Helyezze az elágaztatni kívánt kábelt a leágazás-összekötő elülső barázdájába (A).
▶ Helyezze az új kábelt a végénél kb. 3/4 részéig a hátsó barázdába (B).
Zárja be a csatlakozót és nyomja bele kombinált fogóval a fémáthidalást a csatlakozóba úgy, hogy áramcsatlakozás jöjjön létre (C).
▶ Nyomja le a védősapkát és kattintsa be a csatlakozón.
Ellenőrizze a leágazás-összekötő rögzítését a kábel húzásával (D).

6.3 Megfelelő forrasztási csatlakozás létrehozása

Kábel eredeti vezetékekre való ráforrasztásához a következő módon járjon el (7. ábra, 5. oldal):

▶ Távolítsa el az eredeti vezeték szigetelését 10 mm hosszúságban (A).
▶ Távolítsa el a csatlakoztatni kívánt kábel szigetelését 15 mm hosszúságban (B).
Sodorja a csatlakoztatni kívánt kábelt az eredeti vezeték köré és forrassza össze a két kábelt (C).
▶ Szigetelje le a kábeleket szigetelőszalaggal (D).

Két kábel egymással való összekötéséhez a következő módon járjon el (8. ábra, 5. oldal):

▶ Távolítsa el mindkét kábel szigetelését (A).
Húzzon rá egy kb. 20 mm-es zsugorcsövet az egyik kábelre (B).
Sodorja össze egymással mindkét kábelt és forrassza össze öket (C).
▶ Tolja a zsugorcsövet a forrasztási helyre és kissé melegítse meg (D).

7 A monitor felszerelése

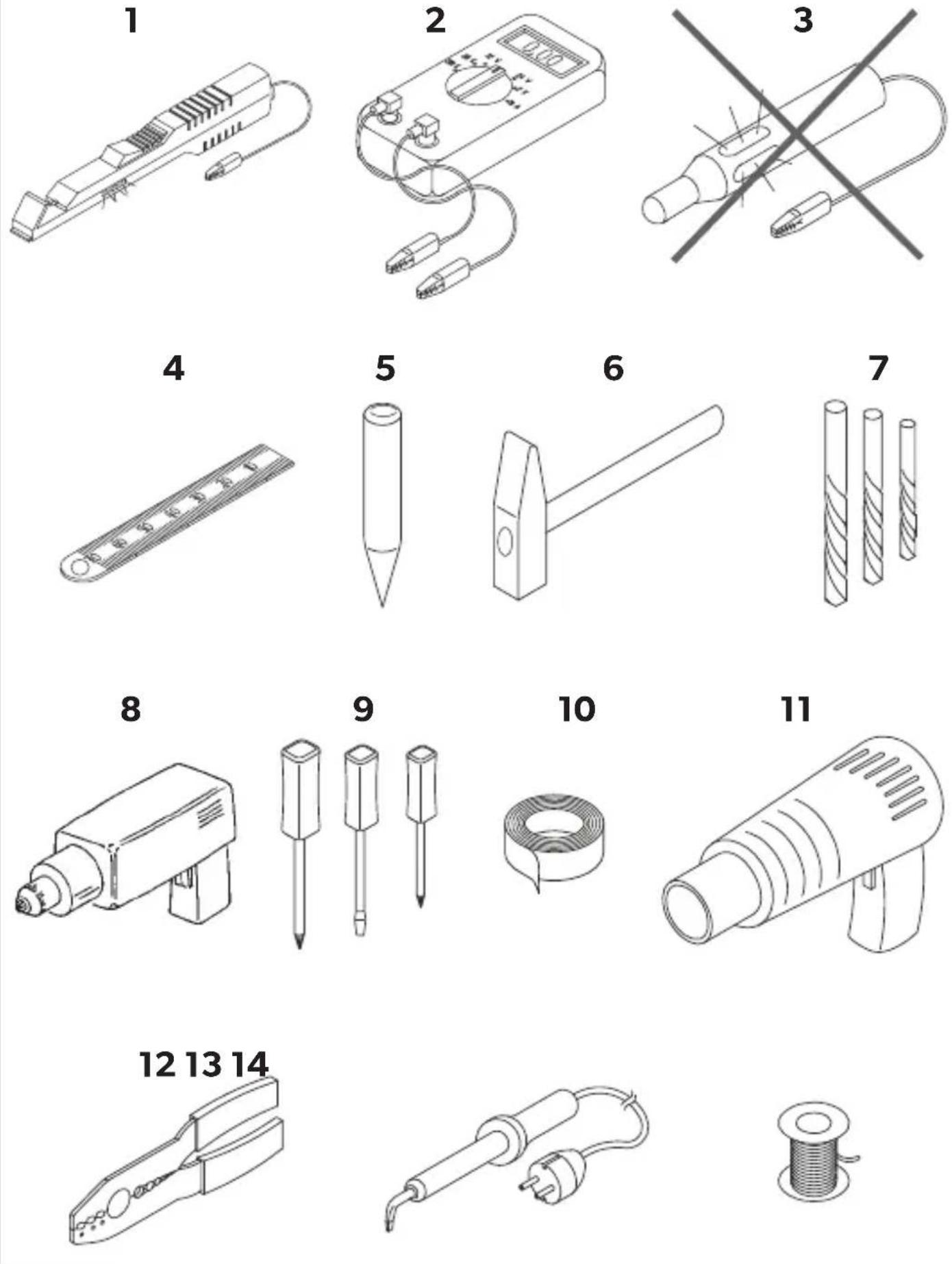

7.1 Szükséges szerszámok (1. ábra, 3. oldal)

A beépítéshez és szereléshez a következő szerszámok szükségesek:

• Mérőszalag (4)
- Pontozó (5)
•Kalapács (6)
• Fúrófejkészlet (7)
•Fúrógép (8)
•Csavarhúzó (9)

Az elektromos csatlakoztatáshoz és teszteléséhez a következő segédeszközök szükségesek:

• Diódás próbalámpa (1) vagy voltmérő (2)
• Szigetelőszalag (10)
•Hőre zsugorodó tömlő
•Hölégfúvó (11)
- Préselőfogó (12)
• Adott esetben forrasztópáka (13)
• Adott esetben forrasztócin (14)
- Adott esetben kábelátvezető hüvelyek

Az egyedi szerelési helyzettől függően a rögzítéshez a csomagban lévők mellett további csavarokra, anyacsavarokra, alátétekre és kábelkötözőkre is szüksége lehet.

7.2 A monitor felszerelése

VIGYÁZAT! Sérülésveszély!

A monitor helyét úgy kell kiválasztani, hogy a jármű utasai semmiképpen ne sérülhes- senek meg miatta (pl. erős fékezéskor, közúti baleset esetén).

A szerelés során vegye figyelembe a következő megjegyzéseket:

• Válasszon olyan helyet a felszereléshez, amely akadálytalan rálátást biztosít a monitorra (10. ábra, 6. oldal és 11. ábra, 6. oldal).
• A monitort tilos a fej ütközési tartományában vagy a légzsákok kinyílási tartományában felszerelni. Ellenkező esetben sérülésveszély áll fenn.
• A monitor nem akadályozhatja a kilátást vezetés közben (12. ábra, 7. oldal).
• A felszerelés helyének sík felületűnek kell lennie.
• Ellenőrizze, hogy a kiválasztott felszerelési hely alatt elengedő hely kínálkozik-e az alátétek és anyák rögzítéséhez.

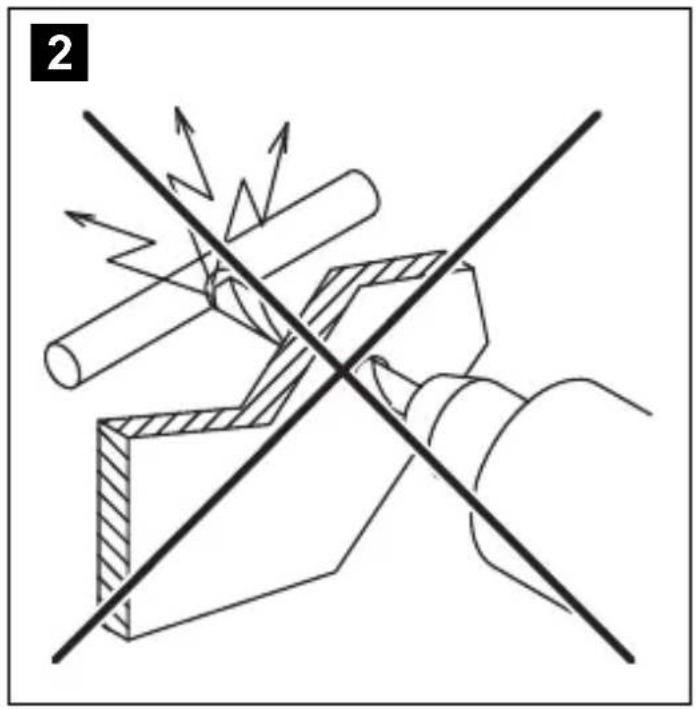

• Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad tér áll-e rendelkezésre.
• Vegye figyelembe a monitor súlyát. Szükség esetén gondoskodjon segédeszközökről (nagyobb alátétek vagy lemezek).
• Ellenőrizze, hogy el tudja-e vezetni a csatlakozókábel-készletet a monitorig.

A szerelés során a következő módon járjon el (15. ábra, 9. oldal):

Tolja rá a monitort (1) monitortartó rögzítőlemezére (2) majd rögzítse a recés fejű csavarral (3) a monitortartón.
▶Igazítsa be próbaképpen a monitort a rögzített monitortartóval.
Rajzolja be a monitortartó (2) sarkainak helyét a műszerfalon.
▶Csavarja le a monitort a monitortartóról.
▶ Tartsa a monitortartót az előzőleg berajzolt sarkokon belül és jelölje be a négy furat helyét.
▶ Az előzőleg megjelölt pontokon készítsen egy-egy ∅ 2 mm-es furatot.
Csavarozza fel a monitortartót a 4 x 20 mm-es lemezcsavarokkal.
Tolja rá a monitort (1) monitortartó rögzítőlemezére (2) majd rögzítse a recés fejű csavarral (3) a monitortartón.

MEGJEGYZÉS

A dölésszög beállítható. Ehhez oldja a recés fejű csavart (4) és döntse a monitort a kívánt helyzetbe. Húzza meg a recés fejű csavart (4).

7.3 A kamerától a monitorhoz menő rendszerkábel vezetése

MEGJEGYZÉS

A kamera kábelét úgy helyezze el, hogy a kamera esetleges szükségessé váló kiszere-lése esetén könnyedén hozzáférhessen a kamera és a hosszabbítókábel közötti dugóscsatlakozóhoz. Ez a leszerelést jelentősen leegyszerűsíti.

▶A kamera rendszerkábelét a jármű belsejében vezesse.
Fektesse le a kamerától a monitorhoz menő rendszerkábelt.
▶Csatlakoztassa a monitor csatlakozókábelét a rendszerkábelhez.
A melléklelt szigetelőszalaggal szigetelje le a dugós csatlakozókat. A szigetelőszalag rétegeit fele szélességében átfedve ragassza fel.
A kábeleket a járműben a beleakadás elkerülése érdekében (botlásveszély miatt) biztonságosan rögzítse. Ez kábelkötözők vagy szigetelőszalag alkalmazásával, illetve ragasztóanyaggal való odaragasztással történhet.

MEGJEGYZÉS

Először az áttörések szigetelésével kezdje, miután a kamera valamennyi beállítási műveletét elvégezte és a csatlakozókábelek szükséges hosszát meghatározta.

7.4 A monitor elektromos csatlakoztatása (16. ábra, 10. oldal)

A monitor kapcsolási rajzát itt találja meg: 16. ábra, 10. oldal.

Szám Megnevezés

1	M	o	n	i	t	o	r
2	13-pólusú	DIN	dugasz
3	Csatlakozókábel
4	13-pólusú	DIN	aljzat
5	12	V-os	pozitív	kábel (piros):	Csatlakozás az áramforrás	pozitív	pólusához
6	Testkábel (fekete):	Csatlakozás	az áramforrás	negatív	pólusához
7	6-pólusú	mini-DIN	aljzat
8	Kábel (zöld):	Vezérlőbemenet	tolatólámpához	való	csatlakoztatáshoz
9	6-pólusú	mini-DIN	dugasz
10	Rendszerkábel
11	6-pólusú	mini-DIN	aljzat
12	6-pólusú	mini-DIN	dugasz
13	Kamera

A csatlakozókábelek elhelyezése során tartsa szem előtt a következőket:

• A csatlakozókábelek átvezetésénél lehetőség szerint eredeti átvezetéseket vagy más átvezetési lehetőségeket használjon, pl. szellőzőrácsokat. Ha nincsenek átvezetések, akkor ∅ 18 mm lyukat kell fúrnia. Először azt ellenőrizze, hogy a fúró átjutásához elegendő szabad hely áll-e rendelkezésre (2. ábra, 4. oldal).
• Vegye figyelembe az itt található útmutatást: „Általános megjegyzések az elektromos csatlakoztatáshoz” fej., 220. oldal.
  ▶A csatlakozókábelt a műszerfalon vezesse.
  Dugja be a monitorkábel csatlakozódugóját (2) a csatlakozókábel (3) aljzatába (4).

FIGYELEM!

A tápforrásra való csatlakoztatáskor ügyeljen a megfelelő polaritásra.

Csatlakoztassa a csatlakozókábel piros és fekete kábelét egy megfelelő tápforrásra:
– Csatlakoztassa a piros kábelt (5) a 15-ös kapocsra (gyújtás).
– Csatlakoztassa a fekete kábelt (6) a 31-es kapocsra (test).
Kösse össze a csatlakozókábel mini-DIN aljzatát (7) a mini-DIN dugasszal (9) ami a rendszerkábelen (10) található.
Kösse össze a rendszerkábel (10) mini-DIN aljzatát (11) a kamerakábel mini-DIN dugaszával (12).
Csatlakoztassa a zöld kábelt (8,) a tolatólámpa pozitív vezetékéhez.

MEGJEGYZÉS

Ha a zöld kábel feszültséget kap, akkor a monitor automatikusan bekapcsol és aktiválódik a kamera.

8 Az LCD-monitor használata

8.1 A monitor bekapcsolása (14. ábra, 8. oldal)

MEGJEGYZÉS

Tolatófokozatba kapcsoláskor a monitor automatikusan bekapcsol. A kamera továbbítja a képet.

▶ A kikapcsolt monitor a bekapcsolásához nyomja meg a „Power“ főkapcsolót (6).
√Megjelenik az átvitt kép.
√ A kijelző fényereje automatikusan a környezeti fényviszonyokhoz igazodik.

8.2 A monitor kikapcsolása (14. ábra, 8. oldal)

▶ A monitor kikapcsolásához nyomja meg a „Power” főkapcsolót (6).
√Megszűnik a kép.

8.3 A hangerő beállítása (14. ábra, 8. oldal)

A kamera által közvetített zajok felerősítése vagy tompítása érdekében beállíthatja a hangerőt.

▶ A hangerőt a „-” gomb (3) megnyomásával tudja csökkenteni.
A hangerőt a „+“ gomb (5), megnyomásával tudja növelni.

8.4 A monitor beállítása (14. ábra, 8. oldal)

A következő módon állíthatja be igény szerint a monitort:

▶ Nyomja meg a „MENU“ gombot (3) a kívánt paraméterek kiválasztásához.
√ A beállítható paraméterek a következő sorrendben jelennek meg:

1. oldal:

2. Fényerő („Brightness“): 0 - 100

3. Kontraszt („Contrast“): 0 - 100
4. Szín ( „Colour“ ) : 0 - 1 0 0

5. N y e l v ( „ L a n g u a g e ” ) : N é m e t ( „ D e u tsch“) va

6. oldal:

– Visszaállítás („Default“): Összes paraméter gyári beállítása
– Kamera 1 („Camera 1“): „Normál“ vagy „Tükrözött“
– Kamera 2 („Camera 2“): „Normál“ vagy „Tükrözött“

A kívánt paraméterek beállításához nyomja meg a „-” gombot (4) vagy a „+” gombot (5).
A kiválasztott paraméter értékének csökkentéséheznyomja meg a „-” gombot.(4).
▶ A „+” gomb (5) megnyomásával növelheti a kiválasztott paraméter értékét.

8.5 Képforrás beállítása (14. ábra, 8. oldal)

MEGJEGYZÉS

Ha összekötötte a zöld kábelt a tolatólámpával és azon feszültség van, akkor a V1 tolatókamera automatikusan aktiválódik.

A képforrás átkapcsolásához (az 1. kameráról a 2. kamerára), akkor nyomja meg a „C1/C2“ gombot (2).
√ A monitor az 1. kameráról a 2. kamerára ugrik át vagy fordítva.

9 Az LCD-monitor ápolása és tisztítása

FIGYELEM! Sérülésveszély!

• Ne használjon éles vagy kemény eszközöket a tisztításhoz, mivel azok a monitor sérülését okozhatják.
• Távolítsa el a kábeleket a monitor tisztítása előtt, hogy ne keletkezhessen rövidzárlat.

▶Alkalmanként tisztítsa meg a monitort puha, nedves kendővel.

10 Szavatosság

A termékre a törvény szerinti szavatossági időszak érvényes. A termék meghibásodása esetén forduljon a gyártói lerakathoz (a címeket lásd jelen útmutató hátoldalán), illetve az illetékes szakkereskedőhöz.

A javításhoz, illetve a szavatossági adminisztrációhoz a következő dokumentumokat kell mellékelnie:

• a számla vásárlási dátummal rendelkező másolatát,
• a reklamáció okát vagy a hibát tartalmazó leírást.

11 Ártalmatlanítás

▶A csomagolóanyagot lehetőleg a megfelelő újrahasznosítható hulladék közé tegye.

Ha a terméket véglegesen kivonja a forgalomból, kérjük, tájékozódjon a legközelebbi hulladékártalmatlanító központnál vagy a szakkereskedőjénél az idevonatkozó ártalmatlanítási előírásokkal kapcsolatosan.

12 Műszaki adatok

	M7LS
Cikkszám: 9600000204
Típus: Color TFT LCD
Kijelzőméret: 7" (17,8 cm)
Fényerő: kb. 300 cd/m2
Kijelző felbontása (vízszintes x függőleges): 337000 pixel
Üzemi feszültség: 11 – 16 V---
Teljesítmény: max. 8 W
Üzemi hőmérséklet: -20 °C és +65 °C között
Tárolási hőmérséklet:	-25 °C és +80 °C között
Légnedvesség:	maximum 85 %
Rezgésállóság:	5 g
Méretek (sz x ma x mé):	170 x 125 x 25 mm
Súly:	400 g
Engedélyek:

AUSTRALIA

Mail: [e-mail]

Dometic WAECO International GmbH
