HASZNÁLATI ÚTMUTATÓ HCW7819EWMP HAIER

HU FIGYELEM: Tüz / gyúlékony anyag veszélye.

A szimbólum azt jelzi, hogy tűzveszély áll fenn, mivel gyúlékony anyagokat használnak. Ügyel jen arra, hogy ne tegyen rá tűzveszélyes gyú lékony anyagot.

Felhasználói kézikönyv

Hűtő-fagyasztó

HCW7819EWMP HCW7819EHMP

Köszönjük, hogy Haier terméket vásárolt.

A készülék használata előtt olvassa el figyelmesen ezeket az utasításokat. Az utasítások fontos információkat tartalmaznak, amelyek segítenek abban, hogy a lehető legtöbbet hozza ki a készülékböl, és szavatolják a biztonságos és megfelelő telepítést, használatot és karbantartást. Tartsa ezt a kézikönyvet könnyen elérhető helyen, hogy bármikor fellapozhassa a készülék biztonságos és megfelelő használatához.

Ha eladja a készüléket, elajándékozza, vagy a lakásban hagyja költözéskor, győződjön meg arról, hogy ezt a kézikönyvet is átadja, hogy az új tulajdonos megismerhesse a készüléket és a biztonsági figyelmeztetéseket.

Figyelmeztetés - Fontos biztonsági információk

Általános információk és tippek

Környezetvédelmi információk

Ártalmatlanítás

Járuljon hozzá a környezet és az emberi egészség védelméhez. Az újrahasznosítás érdekében a csomagolást a megfelelő hulladéktárolóba selejtezze ki. Járuljon hozzá az elektromos és elektronikus berendezések hulladékainak az újrahasz nosításához. Ne a háztartási hulladékkal együtt dobja ki az ezzel a szimbólummal jelölt készülékeket. Vigye vissza a terméket a helyi újrahasznosító létesítménybe, vagy vegye fel a kapcsolatot a helyi hivatallal.

FIGYELMEZTETÉS!

Sérülés vagy fulladás veszélye!

A hütőközegeket és a gázokat szakszerűen kell ártalmatlanítani. Győződjön meg a hütőkör csövének a sértetlenségéről, mielőtt megfelelően ártalmatlanítaná. Válassza le a készüléket a hálózati tápellátásról. Vágja el a hálózati kábelt és selejtezze ki. Távolítsa el a tálcákat és fiókokat, valamint az ajtóreteszt és a tömítéseket, hogy megakadályozza a gyermekek és háziállatok bezáródását a készülékbe.

A régi készülékek még mindig rendelkeznek némi maradványértékkel. A környezetbarát ártalmatlanítási módszer biztosítani fogja, hogy az értékes nyersanyagokat vissza lehessen nyerni és újra fel lehessen használni.

A ciklopentánt, az ózonra nem ártalmas gyúlékony anyagot a szigetelőhab tágítójaként használják. Azáltal, hogy biztosítja a termék megfelelő ártalmatlanítását, segít megelőzni a környezetre és az emberi egészségre gyakorolt esetleges negatív következményeket, amelyek egyébként előfordulhatnak.

A termék újrahasznosítására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta, ahol szakemberek állnak rendelkezésére.

Biztonsági információk 4

Biztonsági tippek....7

Rendeltetésszerű használat....12

Termékleírás....13

Vezérlópult 15

Használat....16

Berendezés....27

Ápolás és tisztítás....30

Hibaelhárítás....32

Telepítés....35

Müszaki adatok....39

Ügyfélszolgálat 41

Tartozékok

Ellenőrizze a tartozékokat és a szakirodalmat ennek a listának megfelelően:

Jégkészítő jéglapáttal

2 tojástálca

Felhasználói kézikönyv

FIGYELMEZTETÉS!

Első használat előtt

▶ Győződjön meg arról, hogy szállítás során a termék nem sérült.
Távolítsa el az összes csomagolóanyagot, és tartsa gyermekektől elzárva.
A készülék beszerelése előtt várjon legalább két órát (függőleges fagyasztó esetén hat órát) a hűtőkör teljes hatékonyságának biztosítása érdekében.
▶ Mivel a készülék nehéz, mindig legalább két személy szükséges a kezeléséhez vagy mozgatásához.

Telepítés

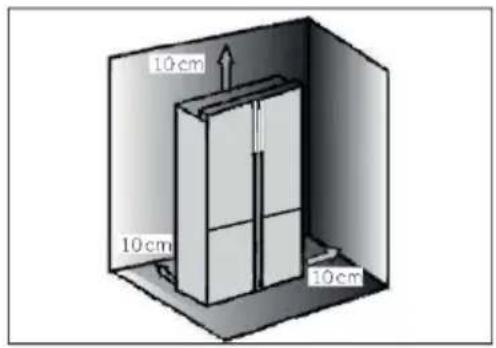

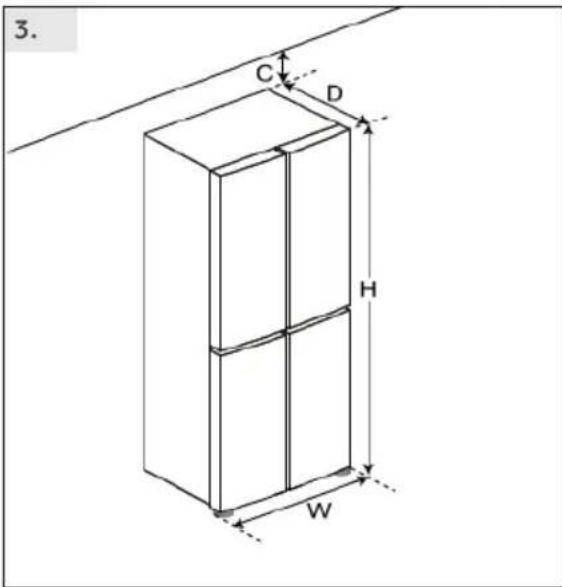

▶ A készüléket jól szellőző helyre telepítse. Biztosítson legalább 10 cm-es helyet a készülék felett és körül.
FIGYELMEZTETÉS: A berendezés tokozásában vagy a beépített szerkezetben a ventilációs nyílásokat hagyja akadálymentesen.
Soha ne helyezze akészüléket nedves területre vagy olyan helyre, ahol víz fröccsenhet rá. A vízfröccsenéseket és a foltokat törölje le és szárazra puha, tiszta törlőkendővel.
▶ Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy höforrások (pl. kályhák, fűtőberendezések) közelébe.
▶ A méretének és felhasználásnak megfelelő helyre szerelje be és állítsa szintbe a készüléket.
▶ Bizonyosodjon meg arról, hogy az adattáblán olvasható elektromos jellemzők megfelelnek az elérhető tápellátás jellemzőinek. Ellenkező esetben forduljon villanyszerelőhöz.
A készülék 220-240 V váltóáramú, 50 Hz-es tápellátást igényel. A rendellenes feszültségingadozás nyomán előfordulhat, hogy a készülék nem indul be, károsodhat a hőmérséklet-vezérlő vagy a kompresszor, illetve működés során rendellenes zaj jelentkezhet. Hasonló esetben szereljen fel automatikus feszültségszabályozót.
▶ Ne használjon többdugós adaptereket és hosszabbítókábeleket.
FIGYELMEZTETÉS: Ne helyezzen több hordozható csatlakozót vagy hordozható tápegységet a berendezés mögé.
FIGYELMEZTETÉS: A berendezés elhelyezésekor ellenőrizze, hogy a tápkábel nincs-e beszorulva vagy nem sérült-e.
▶ Ne lépjen a tápkábelre.

FIGYELMEZTETÉS!

▶ A tápegységhez külön földelt aljzatot használjon, amely könnyen hozzáférhető. A készülék mindenképpen földelésre szorul.
Csak az Egyesült Királyság esetén: A készülék tápkábele 3 érintkezős (földeléses) dugasszal rendelkezik, amelyik szabványos 3 érintkezős (földeléses) aljzathoz illeszkedik. Soha ne vágja le vagy távolítsa el a harmadik érintkezőt (földelést). A készülék beszerelését követően a dugasznak hozzáférhetőnek kell maradnia.
FIGYELMEZTETÉS: Ne okozza a hűtőközeg kör sérülését.

Napi használat

▶ A berendezést 8 évnél idősebb gyermekek vagy csökkent fizikai, érzékszervi vagy mentális képességű, vagy tapasztalattal és ismerettel nem rendelkező személyek akkor használhatják, ha felügyelet alatt állnak vagy ha megfelelő utasításokkal látták el őket a be rendezés biztonságos használatát illetően, és megértették a használatból eredő veszélyeket.
▶ Gyermekek nem játszhatnak a berendezéssel.
A 3 és 8 év közötti gyermekek be- és kirakodhatják a hűtőkészülékeket, de tisztításukat és szerelésüket nem végezhetik.
▶ Tartsa távol a 3 évesnél fiatalabb gyermekeket a készüléktől, kivéve, ha biztosítja a folyamatos felügyeletet.
▶ A berendezés tisztítását és karbantartását gyermekek csak felügyelet alatt végezhetik.
▶ A készüléket úgy kell elhelyezni, hogy a csatlakozó hozzáférhető legyen
Ha városi gáz vagy más gyúlékony gáz szivárog a készülék közelében, zárja el a szivárgó gáz szelepét, nyissa ki az ajtókat és ablakokat, és ne húzza ki a hűtőszekrény/fagyasztó vagy más készülék tápkábelét.
▶ Vegye figyelembe, hogy a készülék 10 és 38 °C közötti környezeti hőmérsékleten történő működésre van beállítva. Előfordulhat, hogy a készülék nem működik megfelelően, ha hosszú ideig a jelzett tartomány feletti vagy alatti hőmérsékleten kell üzemelnie.
▶ Ne helyezzen instabil cikkeket (nehéz tárgyakat, vízzel teli edényeket) a hűtőszekrény/fagyasztó tetejére, elkerülve így a személyi sérüléseket, amiket ezen tárgyak leesése vagy a vízzel való érintkezés nyomán bekövetkező áramütés okozhat.
▶ Ne húzza meg az ajtópolcokat. Az ajtóelferdülhet, kihúzhatja a helyéről a palacktartót, vagy a készülék felborulhat.

FIGYELMEZTETÉS!

Az ajtó nyitását vagy becsukását kizárólag a fogantyúkkal végezze. Az ajtó és a szekrény közötti rés nagyon szük. Ne tegye a kezét ezekre a területekre, mivel az ujjai becsípődhetnek. Csak akkor nyissa ki vagy csukja be a hűtőszekrény/fagyasztó ajtaját, ha nem állnak gyermekek az ajtó mozgási tartományán belül.
Soha ne tároljon palackozott sört vagy italokat, folyadékokat palackokban vagy kannákban (magas alkoholtartalmú italok kivételével), különösen szénsavas italokat a fagyasztóban, mert ezek szétrobbannak fagyasztás közben.
▶ Ne tároljon robbanásveszélyes anyagokat, például gyúlékony hajtó-anyagot tartalmazó aeroszolos palackot a berendezésben.
▶ A készülékben ne tároljon gyógyszereket, baktériumokat vagy vegyszereket. Ez a készülék háztartási készülék. Nem javasoljuk olyan anyagok tárolását, amelyek szük hőmérséklet-tartományban tárolhatók.
▶ Ellenőrizze az élelmiszer állapotát, ha a fagyasztóban felmelegedett a hőmérséklet.
▶ Ne állítson be szükségtelenül alacsony hőmérsékletet a hűtőrekeszben Magas teljesítménybeállítások esetén mínusz fokok alakulhatnak ki. Figyelem: A palackok szétrobbanhatnak
▶ Ne érjen a fagyott dolgokhoz nedves kézzel (viseljen kesztyűt). Különösen ne egyen jeges nyalókát közvetlenül a fagyasztóból való kivétel után. Fennáll a fagysérülések vagy a hólyagok kialakulásának veszélye. ELSŐSEGÉLYNYÚJTÁS: tartsa a sérülést azonnal folyó hideg víz alá. Ne húzza el!
▶ Működés közben ne érintse meg a fagyasztórekesz belső felületét, különösen nedves kézzel, mert a keze a felülethez fagyhat.
- Áramszünet esetén vagy tisztítás előtt húzza ki a készüléket az alzatbó. A készülék újraindítása előtt várjon legalább 7 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor.
FIGYELMEZTETÉS: Ne használjon elektromos berendezéseket a berendezés élelmiszer tároló rekeszében, kivéve a gyártó által jóváhagyott típust.

FIGYELMEZTETÉS!

Karbantartás / tisztítás

Gondoskodjon a gyermekek felügyeletéröl, ha tisztítást vagy karbantartást végeznek.
▶ A rutinszerű karbantartás megkezdése előtt húzza ki a készüléket a villanyhálózatból. A készülék újraindítása előtt várjon legalább 7 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor.
▶ A készülék aljzatból való leválasztásakor ne a kábelt, hanem a dugaszt húzza.
▶ Ne tisztítsa a készüléket keménysörtés kefékkel, drótkefékkel, mosóporral, benzinnel, amil-acetáttal, acetonnal és hasonló szerves oldatokkal, valamint savas vagy lúgos oldatokkal. A károsodások elkerülése érdekében a hűtőszekrény/fagyasztó tisztítását speciális, adott célra kialakított tisztítószerrel végezze. Esetleg használjon meleg vizet és szódabikarbóna oldatot: körülbelül egy evőkanál szódabikarbónát adagoljon egy liter vízhez. Öblítse át alaposan vízzel, majd törölje szárazra. Ne használjon poralapú tisztítószert vagy egyéb súrolószert. Az eltávolítható alkatrészeket ne mossa mosogatógépben.
▶ Ne kaparja le a fagyot és a jeget éles tárgyakkal. A műanyag alkatrészek károsodásának elkerülése érdekében ne használjon spray-t, elektromos hevítő berendezést, például fűtőberendezést, hajszárítót, göztisztítót vagy más hőforrást.
FIGYELMEZTETÉS: A kiolvasztási folyamat felgyorsításához csak a gyártó által javasolt mechanikai berendezéseket vagy egyéb eszközöket használja.
▶ Ha a tápkábel megsérül, a veszély elkerülése érdekében cseréltesse ki a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.
▶ Ne tegyen kísérletet a készülék saját kezű javítására, szétszerelésére vagy módosítására. Javítás szükségessége esetén vegye fel a kapcsolatot az ügyfélszolgálatunkkal.
Ha a világítószerelvények megsérülnek, a veszély elkerülése érdekében cseréltesse ki azokat a gyártóval, a gyártó szervizközpontjával vagy hasonlóan képzett szakemberrel.
▶ Évente legalább egyszer távolítsa el a port a készülék hátoldaláról, így elkerülve a tűzveszélyt, valamint a megnövekedett energiafogyasztást.

▶ Tisztítás közben ne permetezze vagy öblítse le a készüléket.
▶ Ne használjon vízpermetet vagy gözt a készülék tisztításához.
▶ A hideg üvegpolcokat vagy üvegajtót ne tisztítsa forró vízzel. A hirtelen hömérséklet-változás nyomán az üveg megrepedhet.
▶ Ha hosszabb ideig nem használja a készüléket, hagyja nyitva, hogy megakadályozza az állott és kellemetlen szagok kialakulását.

Gázalapú hűtőközegre vonatkozó információk

FIGYELMEZTETÉS!

A készülék gyúlékony IZOBUTÁN (R600a) hűtőközeget tartalmaz. Győződjön meg arról, hogy a hűtőközeg köre nem sérült meg szállítás vagy beszerelés közben. A szivárgó hűtőközeg szemsérülést okozhat, vagy belobbanhat. Sérülés esetén tartsa távol a tűzforrásokat, szellőztesse ki alaposan a helyiséget, ne csatlakoztassa, vagy húzz a ki a készülék vagy egyéb készülék tápkábelét. Tájékoztassa az ügyfélszolgálatot. Ha a hűtőközeg szembe kerül, azonnal öblítse ki folyó víz alatt, és azonnal forduljon szemész szakorvoshoz.

FIGYELMEZTETÉS: A hűtőrendszerben nagy nyomás uralkodik. Ne tegyen kísérletet semmilyen beavatkozásra. Mivel a készülék gyúlékony hűtőközeget használ, kérjük, a készüléket szigorúan az utasításoknak megfelelően telepítse, kezelje és szervizelje, a készülék kiselejtezése tekintetében pedig vegye fel a kapcsolatot és lépjen kapcsolatba szakemberrel vagy a vevőszolgálat munkatársaival.

FIGYELMEZTETÉS!

Jeges vizet biztosító hűtőszekrények esetén, kérjük, vegye figyelembe a következő figyelmeztetést:

Vízellátáshoz nem csatlakoztatható készülékek esetében:

FIGYELMEZTETÉS : csak ivóvízzel töltse fel.

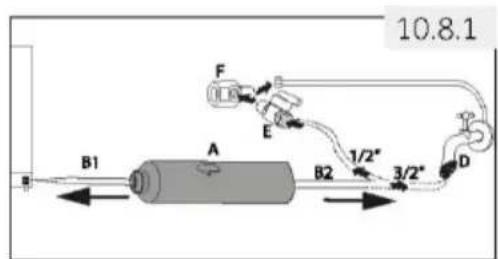

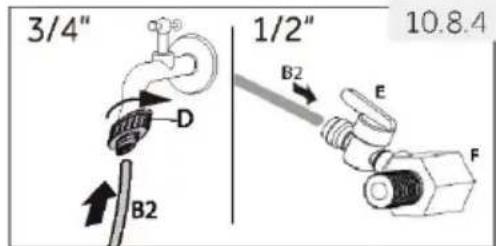

Vízellátáshoz csatlakoztatható készülékek esetében:

FIGYELMEZTETÉS : csak ivóvízhálózathoz csatlakoztatható.

Ha meg szeretné tisztítani a vízrendszert, kérjük, olvassa el a felhasználói kézikönyvet. Bármilyen felmerülő kérdés esetén vegye fel a kapcsolatot a vevőszolgálattal.

Rendeltetésszerű használat

A berendezések kizárólag háztartási célra vagy hasonló alkalmazásokban használhatók, pl.:

• üzletek, irodák és egyéb gazdasági munkakörnyezetek személyzeti konyhája;
• falusi vendéglátás és ügyfelek szállodákban, motelekben és egyéb szállást adó helyeken;
• szállást és reggelit biztosító szállások;
• vendéglátás, és hasonló nem kiskereskedelmi alkalmazások.

▶ Ha a készüléket hosszabb ideig nem használja, csak a Nyaralás funkciót használja, vagy a hűtőszekrény/fagyasztó készüléket kikapcsolt hűtőszekrény funkció mellett fogja használni:

• Vegye ki az ételt.
• Húzza ki a tápkábelt.
• Ürítse ki és tisztítsa meg a víztartályt.
• Tisztítsa meg a készüléket a fent leírtak szerint.
• A kellemetlen szagok készüléken belüli megjelenésének elkerülése érdekében hagyja nyitva az ajtókat.

▶ Az élelmiszerek vagy borok biztonságos tartósítása érdekében, kérjük, tartsa be ezt a használati utasítást.
▶ A készüléket tisztítsa meg legalább négyhetente a megfelelő karbantartás jegyében, illetve megelőzendő a tárolt élelmiszerekhez köthető kellemetlen illatok kialakulását. Mindig tartsa tisztán az ajtótömítést.

(1.) Tisztítsa meg a hűtőszekrény belsejét és külsejét, beleértve az ajtótömítést, az ajtópolcot, az üvegpolcokat, dobozokat és így tovább, puha törlőkendővel vagy meleg vízbe mártott szivaccsal (a művelethez hozzáadhat semleges tisztítószert).

(2.) Folyadékok véletlen kiömlése esetén minden szennyezett alkatrészt távolítson el, és helyezze ezeket folyóvíz alá. Mosás után törölje meg, illetve törölje szárazra.

(3.) Krémszerű termékek (például tejszín, olvadó jégkrém) kiömlése esetén, kérjük, távolítsa el az összes szennyezett alkatrészt, helyezze egy időre meleg, kb. 40 °C-os vízbe, majd öblítse át folyó vízzel, szárítsa meg, és tegye vissza a hűtőszekrénybe/fagyasztóba.

(4.) Abban az esetben, ha egy kisebb alkatrész vagy alkotóelem kerül a hütőszekrény belsejébe (a polcok vagy fiókok közé), az eltávolításhoz használjon kis puha kefét. Ha az alkatrész nem elérhető, kérjük, vegye fel a kapcsolatot a Haier szervizzel.

▶ Az élelmiszerek szennyeződésének az elkerülése érdekében, kérjük, tartsa be a következő utasításokat:

- Ha hosszú ideig nyitva tartja az ajtót, a készülék rekeszeiben jelentőser megemelkedhet a hömérséklet.

- Rendszeres időközönként tisztítsa meg az élelmiszerrel érintkező felületeket, illetve a hozzáférhető vízelvezető csatornákat.

- Tisztítsa meg a víztartályokat, amennyiben ezeket nem használta 48 óránál hosszabb ideje; öblítse át a vízellátáshoz csatlakoztatott vízrendszert, ha nem csapolt vizet legalább 5 napig.

- A nyers húst és halat megfelelő tartályokban tárolja a hűtőszekrényen/fagyasztón belül, hogy ne érintkezhessenek egyéb élelmiszerekkel, illetve levük ne csepeghessen egyéb élelmiszerre. Az élelmiszerek biztonságos tartósítása érdekében az instant élelmiszereket és a nyers húst/halat elkülönítve tárolja.

- A kétcsillagos fagyasztott élelmiszerek rekeszei alkalmasak előfagyasztott élelmiszerek tárolására, fagylalt tárolására vagy készítésére, illetve jégkockák készítésére.

- Az egy-, két- és háromcsillagos rekeszek nem alkalmasak a friss élelmiszerek fagyasztásához.

- Ha a hütöberendezést hosszú ideig üresen hagyja, kapcsolja ki, olvassza le, tisztítsa meg, szárítsa ki, illetve hagyja az ajtót nyitva, így megelőzve penész megjelenését a készülékben.

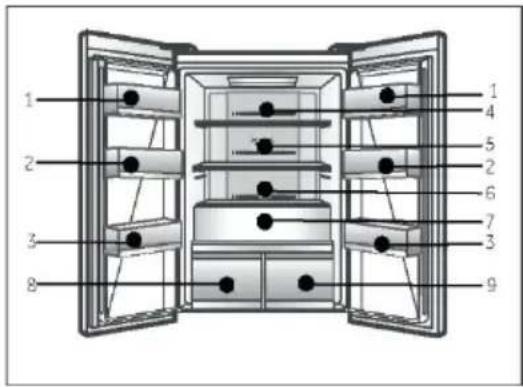

▶ A készülék rekeszének azon legmegfelelőbb részére vonatkozó részletek, ahol meghatározott típusú élelmiszerek tárolhatók, figyelembe véve a készülék különböző rekeszeiben esetlegesen előforduló hőmérséklet eloszlását, a kézikönyv másik részében találhatók.

Ártalmatlanítás

A terméken vagy a csomagolásán található szimbólum arról tájékoztat, hogy a termék nem kezelhető háztartási hulladékként. A készüléket ehelyett adja le elektromos és elektronikus berendezések újrahasznosítására létesített megfelelő gyűjtőpontban. Azáltal, hogy biztosítja a termék megfelelő ártalmatlanítását, segít megelőzni a környezetre és az emberi egészségre gyakorolt esetleges negatív követke zményeket, amelyek egyébként előfordulhatnak a termék nem megfelelő hulladékkezelése esetén. A termék újrahasznosítására vonatkozó részletesebb tájékoztatás ügyében tájékozódjon a helyi önkormányzatnál, a háztartási hulladékot kezelő szolgáltatónál vagy az üzletben, ahol a terméket vásárolta.

Mivel a készülék gyártása során gyúlékony szigetelésfúvó -gázokat használtunk, kérjük, a készülék ártalmatlanítása érdekében vegye fel a kapcsolatot szakemberrel vagy a vevőszolgálat munkatársaival.

FIGYELMEZTETÉS!

Sérülés vagy fulladás veszélye!

A hütőközegeket és a gázokat szakszerűen kell ártalmatlanítani. Győződjön meg a hütőkör csövének a sértetlenségéről, mielőtt megfelelően ártalmatlanítaná. Válassza le a készüléket a hálózati tápellátásról. Vágja el a hálózati kábelt és selejtezze ki. Távolítsa el a tálcákat és fiókokat, valamin az ajtóreteszt és a tömítéseket, hogy megakadályozza a gyermekek és háziállatok bezáródását a készülékbe.

VIGYÁZAT!

1.

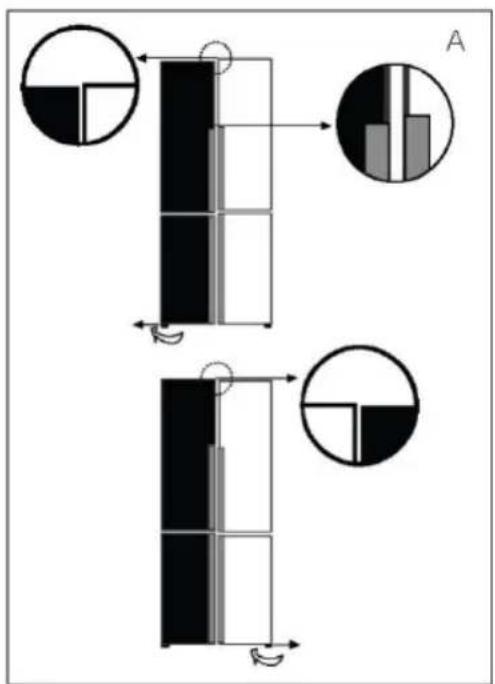

Amikor becsukja az ajtót, a bal oldali ajtó függőleges szalagjának belül be kell hajolnia (1).

2.

Ha megpróbálja becsukni a bal ajtót, és a függőleges ajtószalag nincs meghajolva (2), először hajlítsa meg, ellenkező esetben az ajtószalag a rögzítő tengelynek vagy a jobb ajtónak ütközik. Ez az ajtó csúszását vagy szivárgást eredményezhet.

A keretben található egy fütőszál. A felület hömérséklete egy kicsit emelkedni fog, ami normális, és nem befolyásolja a készülék működését.

Rendeltetésszerű használat

Ez a készülék élelmiszerek hűtésére és fagyasztására szolgál. Kizárólag háztartási és hasonló alkalmazásokra tervezték, mint például az üzletek, irodák és egyéb munkakörnyezetek személyzeti konyháinak területei; tanyasi házakban és szállodák, motelek és egyéb lakókörnyezetben, valamint panziós és vendéglátóipari vállalkozásokban való használatra ügyfelek számára. Tervezéséből adódóan nem alkalmas kereskedelmi vagy ipari használatra. A készüléken változtatások vagy módosítások végrehajtása nem megengedett. A nem rendeltetésszerű használat veszélyeket eredményezhet, illetve a szavatossági igények érvénytelenítésével járhat.

Szabványok és irányelvek CE

A termék megfelel az összes vonatkozó EK irányelvben meghatározott követelménynek, illetve a vonatkozó harmonizált szabványoknak, amelyek alapján megilleti a CE-jelölés.

Megjegyzés

A müszaki módosítások és különböző modellek miatt előfordulhat, hogy a kézikönyvben látható egyes ábrák eltérőek az Ön modelljéhez képest.

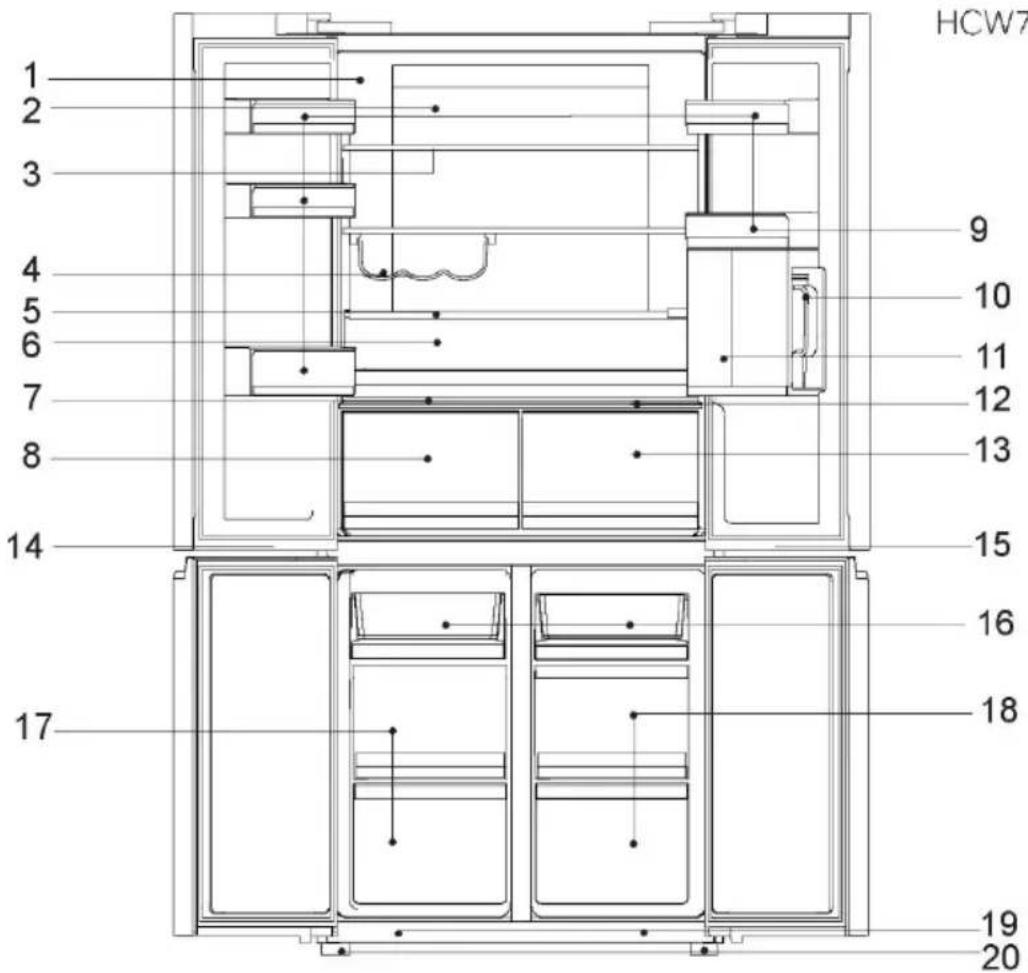

HCW7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 Adattábla

2 Hátsó lámpa és REF légcsatorna

3 Uvegpolc

4 Bortartó

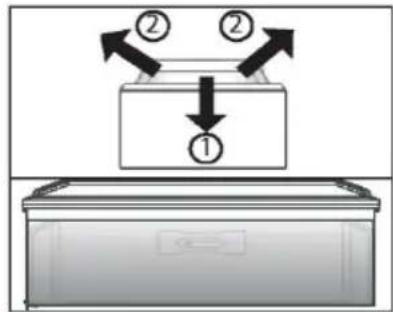

5 Gyümölcs- és zöldségrekesz elforduló fedele

6 Gyümölcs- és zöldségrekesz

12 MyZone fiók panel

13 MyZone fiók

14 Fagyasztórekesz LED-es lámpa

15 SwitchZone rekesz LED-es lámpa

16 Fagyasztófiók

17 Fagyasztó doboz

18 SwitchZone fiók

19 Lámpakapcsoló

20 Állítható láb

Megjegyzés

A müszaki módosítások és különböző modellek miatt előfordulhat, hogy a kézikönyvben látható egyes ábrák eltérőek az Ön modelljéhez képest.

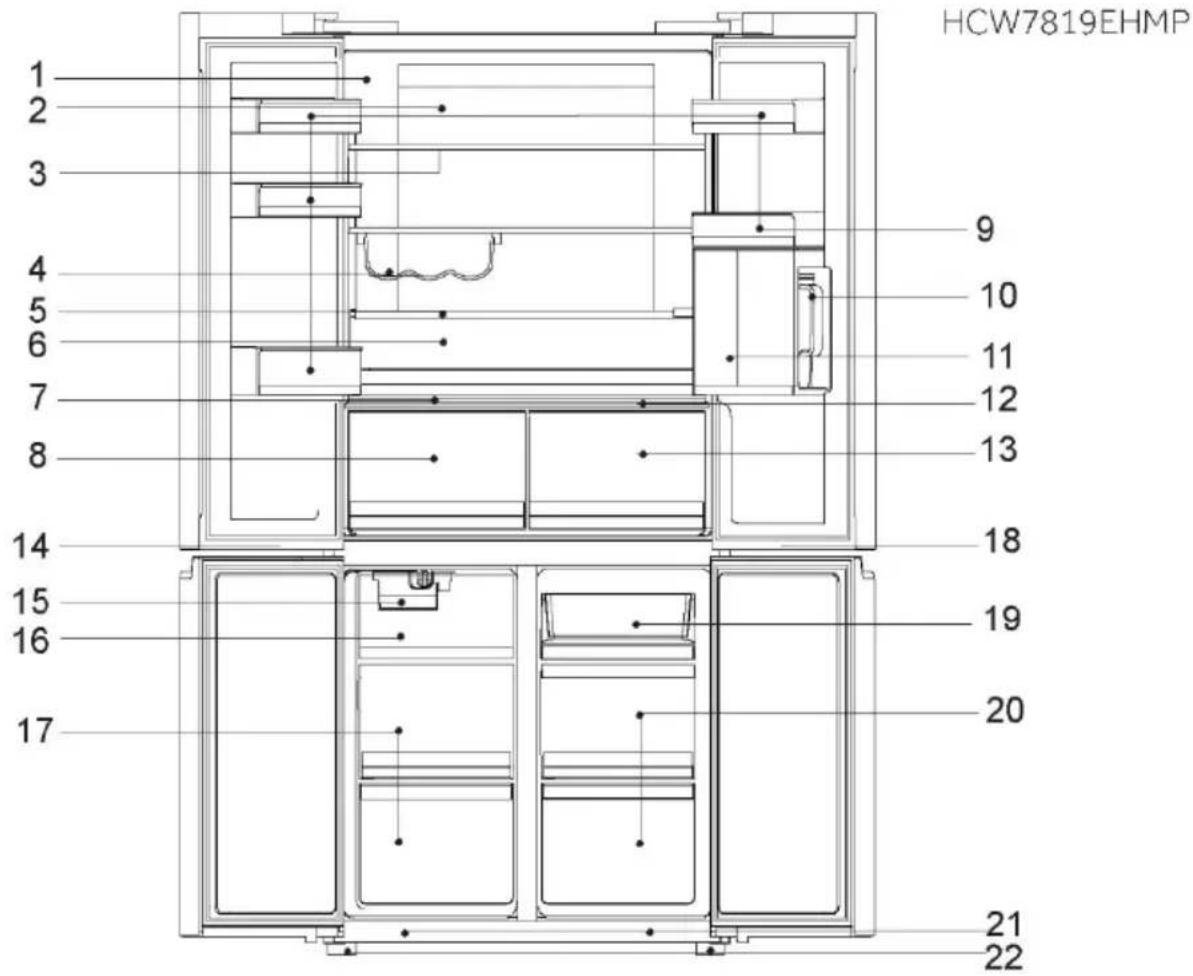

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Adattábla
2 Hátsó lámpa és REF légcsatorna
3 Üvegpolc
4 Bortartó
5 Gyümölcs- és zöldségrekesz elforduló fedele
6 Gyümölcs- és zöldségrekesz
7 Humidity box panel
8 Humidity Box
9 Ajtópolc
10 Víztartó
11 Víztartó polc
12 MyZone fiók panel

13 MyZone fiók
14 Fagyasztórekesz LED-es lámpa
15 Jégkészítő
16 Jégfiók
17 Fagyasztó doboz
18 Switch Zone rekesz LED-es lámpa
19 Fagyasztófiók
20 SwitchZone fiók
21 Lámpakapcsoló
22 Állítható láb

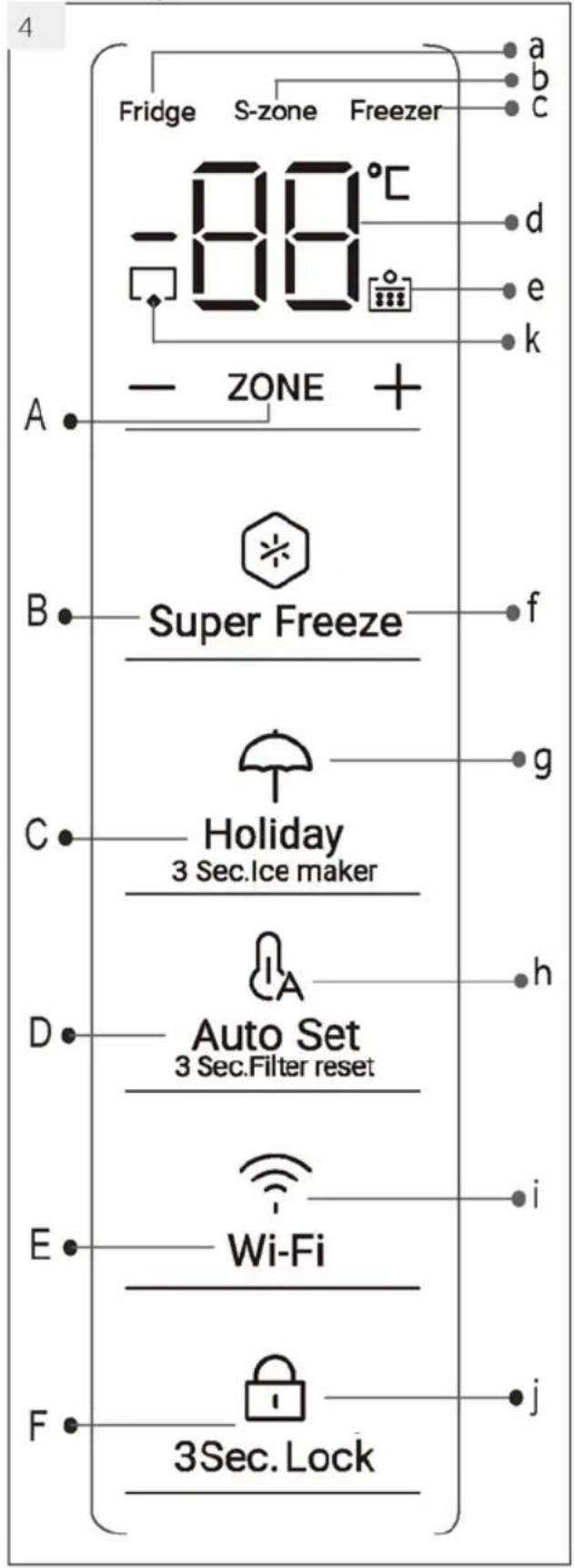

Vezérlöpult (4. ábra)

4 Fridge S-zone Freezer -88°C ZONE + A B Super Freeze C Holiday 3 Sec.Ice maker D Auto Set 3 Sec.Filter reset E Wi-Fi F 3Sec. Lock a b c d e k f g h i j

Gombok:

A Hütö&Switch&Fagyasztó mód átkapcsoló
B Super-Freeze funkció be/ki

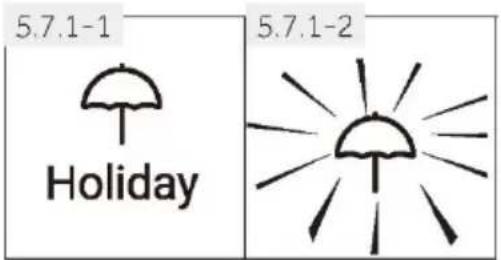

C Nyaralás funkció be/ki

3 mp-es jégkészítés be/ki

(HCW7819EHMP)

D Automatikus üzemmód és vízszürő

figyelmeztetés visszaállítás

E Wi-Fi beállítás
F Vezérlöpult zárolása/feloldása

Jelzések:

a Hütörekesz kiválasztva
b Switch Zone kiválasztva
c Fagyasztórekesz kiválasztva
d Hőmérséklet hűtő- és fagyasztórekesz
e Vízszűrő-csere figyelmeztetés
f Super-Freeze funkció
g Nyaralás funkció
h Auto intelligens beállítás funkció
i Wi-Fi funkció
j Vezérlöpult zárolása
k Automatikusjégkészítő (HCW7819EHMP)

5.1 Első használat előtt

Távolítson el minden csomagolóanyagot, tartsa azokat gyermekektől elzárva, kiselejtezésüket pedig környezetbarát módon végezze.
Tisztítsa meg a készülék belsejét és külsejét vízzel és kíméletes tisztítószerrel, mielőtt bármilyen ételt tenne bele.

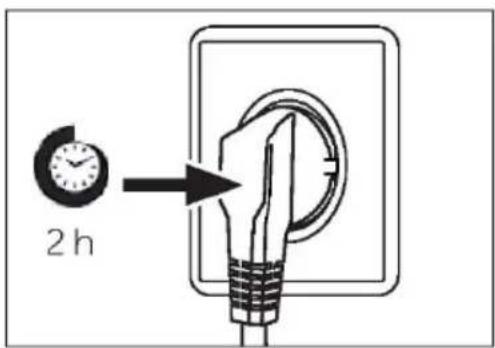

A készülék szintbeállítását és tisztítását követően várjon legalább 2 órát, mielött csatlakoztatná a tápellátáshoz. Lásd a TELEPÍTÉS részt.
Az étellel való feltöltés előtt hütse le a rekeszeket magas beállítások alkalmazásával. A Super-Freeze funkciók segítenek a rekeszek gyors lehűtésében.
A hütörekesz, illetve a fagyasztó hömérséklete gyári alapbeállítás szerint automatikusan 5 °C és -18 °C. Ezek a javasolt beállítások. Ha kívánja, ezeket a hömérsékleteket módosíthatja manuálisan. Kérjük, olvassa el a KÉZI BEÁLLÍTÁSI MÓD részt.

5.2 Érintésérzékeny gombok

A vezérlőpulton található gombok érintésérzékenyek, és már akkor reagálnak, ha enyhén megérinti az ujjával.

5.3 A készülék be- és kikapcsolása

A készülék működésbe lép, amint csatlakoztatja tápellátáshoz.

A készülék első bekapcsolásakor megjelenik a hűtőrekesz és a fagyasztórekesz tényleges hömérséklete („a” és „b”). A kijelző villogni fog. Ha az ajtók zárva vannak, 30 másodperc után kikapcsol. Talán aktív a panelzár.

Megjegyzés: Előzetes beállítások

A készülék alapbeállítása gyárilag az ajánlott 5 °C (hűtőszekrény) és -18 °C (fagyasztó) hőmérséklet. Normál környezeti feltételek mellett nem kell módosítania a hőmérsékletet.
A My Zone fiók esetében az előbeállított funkció a „Fruits and Vegetables“, a HumidityZone fiók esetében pedig a „High humidity“ az alapbeállítás
Amikor a készüléket visszakapcsolja a hálózati tápellátásról való leválasztás után, akár 12 órát is igénybe vehet a megfelelő hőmérséklet elérése.

A kikapcsolás előtt ürítse ki a készüléket. A készülék kikapcsolásához húzza ki a tápkábel dugaszát az aljzatból.

5.4 Készenléti üzemmód

A kijelző automatikusan kikapcsol 30 másodperccel adott gomb megnyomása után. A kijelző automatikusan zárolja magát. Automatikusan bekapcsol a világítása, amint megérint valamilyen gombot, vagy ha kinyitja az ajtót/fiókot.

5.5

3Sec. Lock

5.5 Panel zárolása/feloldása

Megjegyzés: Vezérlöpult zárolása

A vezérlőpanel automatikusan zárolja magát aktiválás ellen, ha 30 másodpercig senki nem érint meg egy gombot sem. Bármilyen beállítás módosításához oldja fel a vezérlőpanel zárolását.

Tartsa lenyomva 3 másodpercig az „F“ gombot, ezzel zárolja a panel összes elemét aktiválás ellen (5.5. ábra). Megjelenik a kapcsolódó „f” jelzőfény.

▶ A feloldáshoz érintse meg ismét a gombot.

5.6 Nyitott ajtó/fiók riasztás

Ha a hütőszekrény egyik ajtaja vagy a fagyasztófiókok egyike 1 percnél hosszabb ideig nyitva marad, megszólal az ajtó/fiók nyitva riasztás. A riasztó elnémítható az ajtó/fiók bezárásával. Ha az ajtó/fiók 7 percnél hosszabb ideig nyitva marad, a hütőszekrényben a fény és a kezelőpanel megvilágítása automatikusan kikapcsol.

5.7 Üzemmód kiválasztása

Előfordulhat, hogy a készülék használatához választania kell egyet az alábbi két üzemmódból:

5.7.1-1 Holiday 5.7.1-2

5.7.1 Nyaralás mód

1. Oldja fel a panel zárolását az „F” gomb megérintésével, ha zárolva van (5.5. ábra).

2. Érintse meg a „C“ gombot (Nyaralás) (5.7.1-1. ábra).

3. Az „f” jelzőfény világít és a funkció bekapcsol (5.7.1-2. ábra).

A fenti lépések megismétlésével vagy másik funkció kiválasztásával ez a funkció ismét kikapcsolható. 4. A „C” érintésérzékeny gomb 3 másodperces nyomva tartása után a „k” (automatikus jégkészítő) jelzés világít, és a funkció aktiv (csak HCW7819EHMP).

FIGYELMEZTETÉS!

A Nyaralás funkció bekapcsolása esetén semmilyen árut nem szabad tárolni a hütőszekrény rekeszben. A +17 °C-os hőmérséklet túl magas az élelmiszerek tárolásához. Ebben a módban csak a fagyasztó rekesz működik.

5.7.2 Kézi beállítási mód

Ha kézileg kívánja beállítani a készülékbeli hőmérsékletet egy adott élelmiszer tárolásához, beállíthatja a hőmérsékletet egy hőmérséklet-beállító gombbal:

Megjegyzés: Ütközés egyéb funkciókkal

A hömérséklet nem állítható be bármely más funkció (Super-Freeze, Nyaralás automatikus beállítás) aktiválását követően, vagy ha akijelző zárolt állapotban található. A megfelelő jelzőfény villogni fog, illetve csengő hangjelzés lesz hallható.

5.7.2.1 Hütö hömérsékletének a beállítása

1. Oldja fel a panel zárolását az „F” gomb megérintésével, ha zárolva van (5.5. ábra).

2. A hütörekesz kiválasztásához érintse meg az „A" (zóna) gombot, az „a” jelzőfény világít, és a készülék aktiválja a hütörekeszt (5.7.2-1. ábra). Megjelenik a hütörekesz tényleges hömérséklete (5.7.2-2. ábra).

3. Érintse meg egymás után a „+“ vagy „-“ gombot, amíg a kívánt hőmérsékleti érték nem villog (5.7.2-3. ábra). Minden egyes gombnyomáskor hangjelzés hallható. A hőmérséklet 1 °C-os lépésekben emelkedik legalább 1 °C-ról legfeljebb 9 °C-ra. Az optimális hőmérséklet a hűtőben 5 °C. Az alacsonyabb hőmérséklet szükségtelen energiafogyasztáshoz vezet.

4. A megerősítéshez érintse meg bármelyik gombot a „+” és „-” kivételével, vagy várjon 5 másodpercet, mivel ekkor a készülék automatikusan megerősíti a beállítást. A kijelzett hőmérséklet villogása leáll.

5.7.2.2 Fagyasztó hőmérsékletének a beállítása

1. Oldja fel a panel zárolását az „F“ gomb megérintésével, ha zárolva van (5.5. ábra).

2. A fagyasztórekesz kiválasztásához érintse meg az „A” (zóna) gombot, az „a” jelzőfény világít, és a készülék aktiválja a fagyasztórekeszt (5.7.2-4. ábra). Megjelenik a fagyasztórekesz tényleges hőmérséklete (5.7.2-6. ábra).

3. Érintse meg többször a „b“ gombot, amíg a kívánt hömérsékleti érték nem villog (5.7.2-5. ábra). Minden egyes gombnyomásnál hangjelzés hallható. A hömérséklet 1 °C-os lépésekben csökken -14 °C-ról -24 °C-ra. Az optimális hömérséklet a fagyasztóban -18 °C. Az alacsonyabb hömérséklet szükségtelen energiafogyasztáshoz vezet.

4. A megerősítéshez érintse meg bármelyik gombot a „+” és „-” (fagyasztó) kivételével, vagy várjon 5 másodpercet, mivel ekkor a készülék automatikusan megerősíti a beállítást. A kijelzett hömérséklet villogása leáll.

5.7.2.3 Switch zone hömérsékletének a beállítása

Az S-zóna kiválasztásához érintse meg az „A" (zóna) gombot, és az S-zóna hőmérséklet-váltása ugyanúgy a fenti lépések követésével hajtható végre (5.7.2-6. ábra)

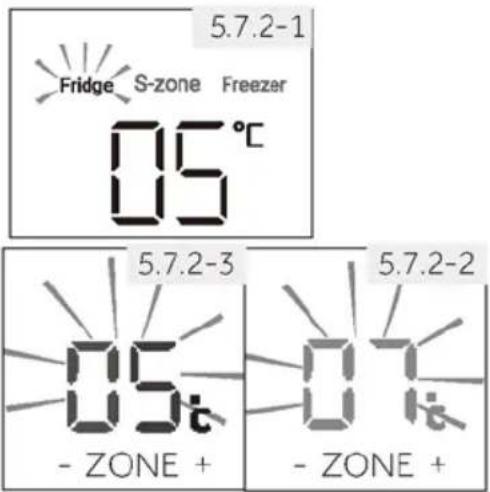

5.7.2-1 Fridge S-zone Freezer 05°C 5.7.2-3 05t - ZONE + 5.7.2-2 04t - ZONE +

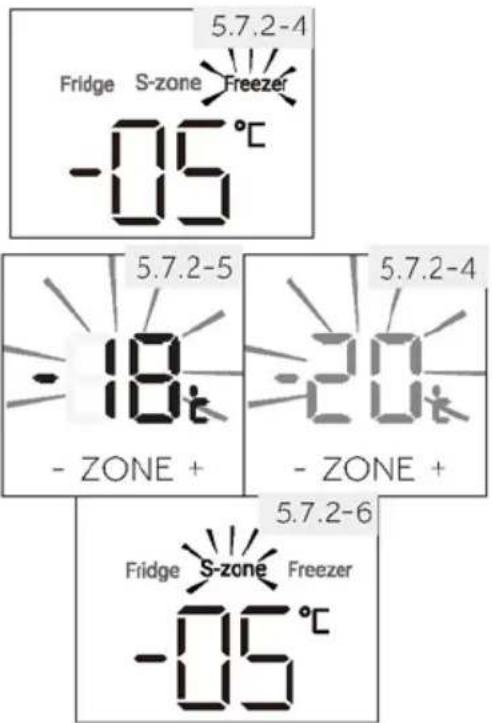

5.7.2-4 Fridge S-zone Freezer -05°C 5.7.2-5 18t - ZONE + 5.7.2-4 20t - ZONE + 5.7.2-6 Fridge S-zone Freezer -05°C

Megjegyzés: Hőmérséklet befolyásolása

A beltéri hőmérsékletet a következő tényezők befolyásolják:

Környezeti hömérséklet
▶ Az ajtónyitás gyakorisága

▶ A tárolt élelmiszerek mennyisége
▶ A berendezés beszerelése

5.8-1 Super Freeze 5.8-2

A friss élelmiszereket a lehető leggyorsabban fagyassza le teljes mértékben. Így őrizhető meg a legjobban a tápértékük, megjelenésük és ízük. A Super-Freeze funkció felgyorsítja a friss élelmiszerek hűtését, és megvédi a már tárolt árukat a nemkívánatos felmelegedéstől. Ha egyszer nagy mennyiségű ételt kell lefagyasztania, ajánlott a Super- Freeze funkciót 24 órával azelőtt bekapcsolni, hogy betenné az élelmiszert a fagyasztórekeszbe. Amikor a funkció bekapcsol, a hömérséklet közel -24 °C és -30 °C közötti.

1. Oldja fel a panel zárolását az „F“ gomb megérintésével, ha zárolva van (5.5. ábra).
2. Érintse meg a „B“ gombot (Super-Freeze) (5.9-1. ábra).
3. Az „f“ jelzőfény világít és a funkció bekapcsol (5.9-2. ábra).
   A fenti lépések megismétlésével vagy másik funkció kiválasztásával ez a funkció ismét kikapcsolható.

Megjegyzés: Automatikus kikapcsolás

A Super-Freeze funkció 50 óra után automatikusan kikapcsol. A készülék ezt követően az előzőleg beállított hőmérsékleten üzemel.

5.9 Automatikus beállítás mód

Ha nincsenek különleges követelményei, azt javasoljuk, hogy használja az Automatikus beállítás módot. Ebben az üzemmódban a készülék automatikusan beállíthatja a hőmérsékletet a környezeti hőmérsékletnek és a készüléken belüli hőmérséklet-változásnak megfelelően. Ez a funkció semmilyen felhasználói beavatkozást nem igényel.

1. Oldja fel a panel zárolását az „F“ gomb megérintésével, ha zárolva van (5.5. ábra)
2. Érintse meg a „D“ gombot (5.9-1. ábra)

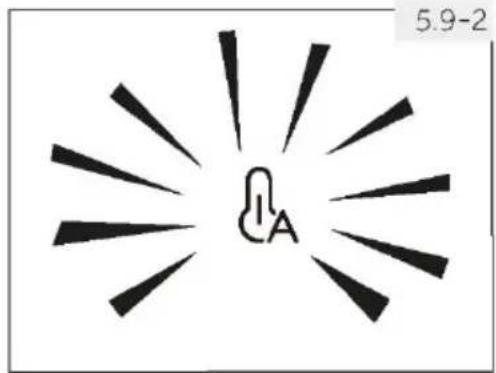

3. A „h” jelzőfény világít és a funkció bekapcsol (5.9-2. ábra) A fenti lépések megismétlésével vagy másik funkció kiválasztásával ez a funkció ismét kikapcsolható.

5.9-1 Auto Set 3 Sec.Filter reset

5.10 Wi-Fi mód beállítás

PÁROSÍTÁSI ELJÁRÁS AZ ALKALMAZÁSBAN

1. lépés • Töltse le a hOn alkalmazást a megfelelő áruházból

1. lépés Hozza létre fiókját a hOn alkalmazásban, vagy jelentkezzen be, ha már van fiókja

1. lépés Kövesse a hOn alkalmazás párosításra vonatkozó utasításait

A hűtőrekesz MyZone fiókkal rendelkezik. Összhangban az élelmiszer tárolási igényeivel kiválaszthatja a legmegfelelőbb funkciót, hogy megőrizze az élelmiszerek optimális tápértékét. A következő funkciók állnak rendelkezésre:

A készülék intelligens vezérléssel enyhe és száraz friss levegőt juttat az értékes élelmiszerek kamrába, így meggátolva a páralecsapódást és a penészedést, ennek köszönhetően pedig az élelmiszer tápértéke hosszú ideig megmarad. Ez a funkció száraz, alacsony víztartalmú termékek, így tea, kávé, szárított gyümölcsök stb. tárolására is alkalmas.

Ez a funkció gyümölcsök és zöldségek, például alma és sárgarépa tárolására készült.

Megjegyzés: Fruits & Veg funkció

A hidegre érzékeny gyümölcsök, így például az ananász, az avokádó, a banán, a grapefruit és a zöldségek, mint például a burgonya, padlizsán, bab, uborka, cukkini, paradicsom és sajt nem tárolható a MyZone fiókban.

Ez a funkció 0 °C-ra állítja a My Zone fiók hömérsékletét. A funkció friss élelmiszerek, például hús, hal, kagyló vagy instant termékek tárolására alkalmas. A legtöbb étel friss marad 0 °C-on, de nem fagyasztva.

Megjegyzés: 0 °C Fresh

A húsok különböző víztartalma miatt néhány nagyobb nedvességtartalmú hús 0 °C-nál alacsonyabb hömérsékleten fagyasztanak le. Így az „azonnal szeletelt” húst a My Zone fiókban kell tárolni, min. 0 °C hömérsékleten.

Megjegyzés: MyZone fiók

▶ A MyZone fiók három funkciója közül az egyiket mindenképpen aktiválni kell
Ha a „0°C Fresh“ vagy a „Cheese“ beállítást választotta, a hütörekesz hömérsékletét állítsa középső szintre (5 °C), így szavatolva az optimális tárolási környezetet az élelmiszernek.

5.11.4-1

5.11.4 Funkcióválasztás a MyZone fiókhoz

A funkció a fiókfedélnél található külön panel (5.11.4 -1. ábra) segítségével választható ki.

1. Ha az „n” jelzőfény világít, a panel zárolása éles, és az „N” gomb (3 Sec. Lock) 3 másodperces nyomva tartásával kel feloldani (5.11.4-2. ábra). Ekkor hangjelzés hallható, és az „n” jelzőfény kikapcsol (5.11.4-2. ábra).
2. Érintse meg a kívánt funkció megfel elő „K/L/M“ gombját. Néhány másodperc múlva a megfelelő „k/l/m” jelzőfény világítani kezd, és a funkciót a készülék bekapcsolja.
3. Zárolja a panelt az „N“ gomb (3Sec Lock) 3 másodperces nyomva tartásával. Ekkor hangjelzés hallható, és az „n” jelzőfény bekapcsol (5.11.4-3. ábra).

5.11.4-2

5.12 HumidityZone fiók

A hütörekesz HumidityZone fiókkal rendelkezik. A polietilénmentes modul segít a frissesség megőrzésében azzal, hogy nem segíti elő az érést.

A következő funkciók érhetők el:

Funkció		Ajánlott ételek
Low Hum.		Száraz gyümölcs és egyéb száraz élelmiszer alacsonynedvességtartalommal, mint a vaj, zsírok és olajok, kenyér vagy csokoládé.
Mid Hum.		Körte, szőlő, cseresznye stb.
High Hum.		Káposzta, gomba stb.

5.12.1

5.12.1 Funkcióválasztás a HumidityZone fiókhoz

A fiók páratartalma a fiókfedélnél található külön pára vezérlőpanelről (5.12.1. ábra) állítható be. A lépések megegyeznek a 5.11.4. fejezetben található lépésekkel, de ezúttal a HumidityZone paneljére vonatkoztatva.

Megjegyzés: Vezérlöpult zárolása

A MyZone és a HumidityZone fiók vezérlőpaneljét a készülék automatikusan zárolja aktiválás ellen, ha az ajtó nyitva van. Bármilyen beállítás módosításához oldja fel a vezérlőpanel zárolását.

A jég és víz funkció első használata előtt

Az első használat előtt öblítse ki a szűrőt a szennyező-désektől, illetve távolítsa el a víztartályban és a szűrő-rendszerben rekedt levegőt.

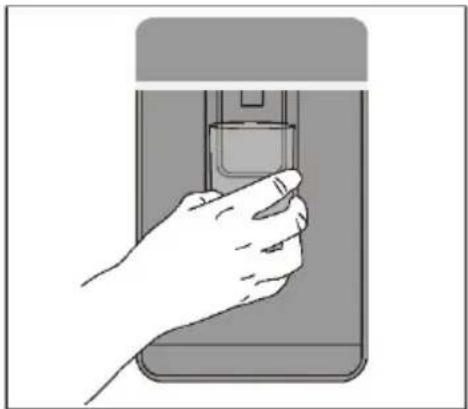

Vízhez

• Nyomja meg a vízadagoló fület, hogy 4 l víz távozzon; várjon 4 percet, mielött újra vizet adagolna.
• Adagoljon ismét 4 l vizet, majd várjon még 4 percet. A vízzel szénlerakódások is távozhatnak. Ez nem káros, és természetes a normál átöblítési eljárás során.
• Adagoljon újabb 4 l vizet. - Ez megakadályozza a víz túlzott mértékű kicsöpögését.
• Lehet, hogy néhány csepp víz távozik az adagolóból pár nappal a telepítés után. Ez az adagolóban rekedt levegő távozását szolgálja.
• Használat előtt bizonyosodjon meg arról, hogy hütőszekrény legalább 2 órája hüt.

A vízszűrő teljesítménye a használattal növekedni fog, és két-három víztároló teljes feltöltése után eléri eléri az optimális teljesítményt.

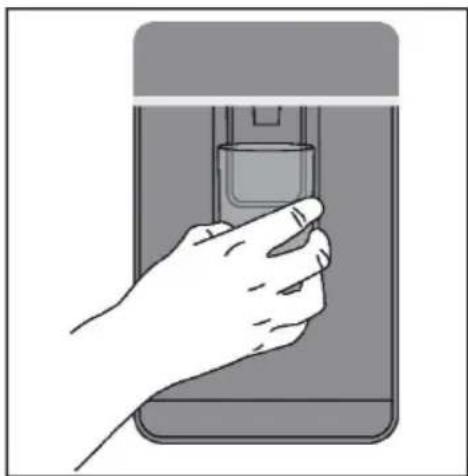

Vízadagoló használata

Bizonyosodjon meg arról, hogy követte a „Jég és víz funkció használata előtt” részben található utasításokat, mielőtt megkezdené a vízadagoló használatát.

Adagolás

A vízadagoló egykezes működésre készült. Vízadagoláshoz óvatosan nyomja meg az adagolófület egy pohárral vagy edénnyel, távolodva az adagolófültől. Az adagolófül nagy erővel való nyomás nem növeli az áramlási sebességet vagy a vízmennyiséget.

FIGYELMEZTETÉS!

Az anyagi kár vagy személyi sérülés megelőzése érdekében ne nyomja fel a kezét, az ujjait vagy tárgyakat az adagoló nyílásába

7.1-1

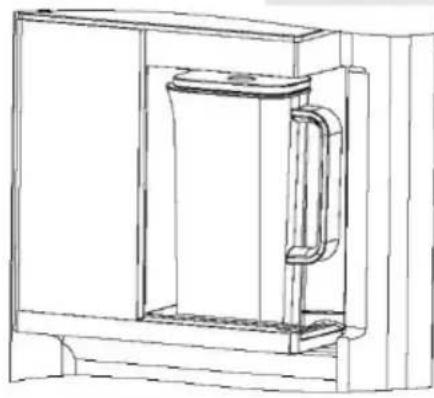

7. Víztartó funkció bemutatása

Ez a termék támogatja a gyümölcsteás kanna funkciót hideg vízzel, a felhasználónak fel kell nyitnia a felső fedelet, majd beöntheti a gyümölcsteát.

Ezt követően a víztartót helyezze a konzolba, ez automatikusan megtelik vízzel, és szükség szerint fogyasztható tartalma (7.1-1. ábra).

Csak a HCW7819EHMP modell esetén érhető el az automatikus vízpótlás.

(Ha nincs automatikus vízbefecskendezési funkció, kérjük, a víztartót kézzel töltse fel vízzel)

7.1 Használat

7.1.1 A fogantyú felöli oldalról emelje fel afelső fedél szélét annak eltávolításához;

7.1.2 Gyümölcsszeletek vagy egyéb teatermékek helyezhetők be a gyümölcstea szűrőbe;

7.1.3 A gyümölcstea szürő és az alsó fedél beszerelésekor a szétszerelést végezze a nyíl irányának megfelelő forgatással, és fordított irányba forgatva szerelhető össze;

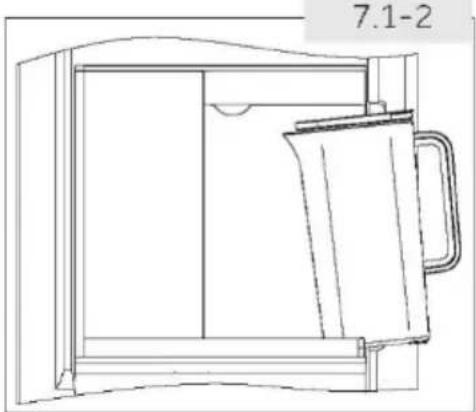

7.1.4 Amikor a víztartót a tartókonzolra helyezi, a kiöntőnyílást döntse meg kissé, és így helyezze be a víztartót (7.1 - 2 ábra).

7.1.5 A víztartó konzollal való eltávolításakor emelje fel a fogantyút, és egyszerűen vízszintesen húzza ki

TIPPEK:

Használat előtt kapcsolja ki az automatikus újratöltés funkciót.
Kapcsolja ki az automatikus újratöltés funkciót, ha várhatóan hosszabb ideig nem fogja használni.
▶ A víztároló edény alatt rendszeres időközönként távolítsa el a vizet, ellenkező esetben az automatikus újratöltés funkció elérhetetlenné válik.
Az automatikus újratöltés funkció nem működik 0,3-0,5 Mpa értéknél kisebb víznyomás mellett
Az automatikus újratöltés funkció nem működik a vízellátás megszakítását követően, ebben az esetben távolítsa el a víztároló edényt, majd a vízellátás visszaállítását követően tegye vissza, így az automatikus újratöltés funkció ismét működni fog.

TIPPEK:

▶ A termék bekapcsolása előtt távolítsa el a csomagolófóliát a víztároló edényről
▶ Ne töltsön 60 °C-nál forróbb italokat a víztároló edénybe.
▶ A teaszűrő kicsomagolásához kövesse az utasításokat
Bizonyosodjon meg arról, hogy a víztároló edény megfelelő pozícióban található, ellenkező esetben a funkció hibásan működhet, vagy a víz túlcsordulhat.
Használat előtt bizonyosodjon meg arról, hogy bekapcsolta az automatikus újratöltés funkciót (HCW7819EHMP)
Teás vagy kávés tasak helyezhető a víztároló edénybe, az ital edénybe töltésének idejére kapcsolja ki az automatikus újratöltés funkciót.
▶ A teát fogyassza el 24 órán belül, ellenkező esetben állagromlás jelentkezhet.
Ha hosszabb ideig nem használja, kapcsolja ki az automatikus újrafeltöltés funkciót, és tisztítsa meg az edényt.
A víztároló edény alatt rendszeres időközönként távolítsa el a vizet, ellenkező esetben az automatikus újratöltés funkció elérhetetlenné válik (HCW7819EHMP).
Az automatikus újratöltés funkció nem működik 0,3-0,5 Mpa értéknél kisebb víznyomás mellett
Az automatikus újratöltés funkció nem működik a vízellátás megszakítását követően, ebben az esetben távolítsa el a víztároló edényt, majd a vízellátás visszaállítását követően tegye vissza, így az automatikus újratöltés funkció ismét működni fog.

Megjegyzés

1. A betöltött italok hömérséklete a víztartóban nem haladhatja meg a 60 °C-ot.
2. Ha több kifröccsent víz található a konzolban, óvatosan törölje át a konzolt rendszeres időközönként, ellenkező esetben ez negatívan befolyásolhatja az automatikus víztöltési funkciót.
3. Győződjön meg arról, hogy a víztartó a helyén van. Ellenkező esetben az automatikus vízbefecskendezési funkció meghibásodhat, vagy a víz túlcsordulhat!
4. Ne felejtse el elforgatni és szétszerelni a gyümölcstea szerelvényt a nyíl által jelzett irányba elforgatással.
5. Igya meg a víztartóban található teát 24 órán belül, mivel a túl sok idő könnyedén a tea állagromlását eredményezheti
6. A víztartót tisztítsa meg rendszeresen teával való feltöltés előtt, vagy ha hosszabb ideig nem használják
7. A víztartó feltölthető csak vízzel is, gyümölcs vagy tea hozzáadása nélkül.

7.2 Tisztítás

7.2.1 Vegye le a fedelet;
7.2.2 Szedje szét a fedél szerelvényt felső fedélere, alsó fedélere és gyümölcstea szűrőre.
7.2.3 Tisztítsa meg a víztartót és alkatrészeit vízbe mártott puha szivaccsal.
7.2.4 Használjon hígított mosogatószert a makacs foltok eltávolításához.

A foltok eltávolítása után vízzel öblítse le az alkatrészt.

Megjegyzés

▶ A tiszta víz hömérséklete nem haladhatja meg a 60 °C-ot;
▶ Ne használjon mosogatógépet a tisztításhoz;

Tippek friss élelmiszer tárolásához

Tárolás a hütörekeszben

▶ A hűtőbeli hömérsékletet tartsa 5 °C alatt.
A forró élelmiszert a készülékbe helyezés előtt mindenképpen hűtse le szobahőmérsékletre.
▶ A hütöberendezésben tárolt élelmiszereket előzetesen mossa meg és szárítsa meg
A tárolni kívánt élelmiszert tegye megfelelően zárható edénybe, hogy elkerülje az illatok és ízek módosulását.
▶ Ne tároljon túlságosan sok élelmiszert a készülékben. Hagyjon területet az élelmiszerek között, hogy a hideg levegő keringhessen mellettük, így jobb hatásfokú és homogénebb lesz a hűtés.
▶ A napi rendszerességgel fogyasztott élelmiszereket a polc elején tárolja.
A légáramlás lehetővé tétele érdekében hagyjon némi teret az élelmiszerek és a belső falak között. Ne tároljon élelmiszereket úgy, hogy azok a hátsó fallal érintkeznek, mivel az élelmiszer megfagyhat. Kerülje az élelmiszer (különösen az olajos vagy savas ételek) közvetlen érintkezését a belső bevonattal, mivel az olaj/sav a belső bevonat károsodását eredményezheti. Távolítsa el az olajos/savas szennyeződéseket, amint észleli ezeket.
A fagyos élelmiszert a hűtőrekeszben olvassza ki. Ily módon a fagyasztott étel segítségével csökkentheti a hűtőrekesz hőmérsékletét, és energiát takaríthat meg.
Egyes gyümölcsök és zöldségek, például a cukkini, dinnye, papaja, banán, ananász stb. érési folyamata felgyorsulhat a hűtőszekrényben. Következésképpen nem javasoljuk ezek hűtőberendezésben való tárolását. Mindazonáltal rendkívül zöld gyümölcsök esetében a hűtőberendezésben adott ideig elősegíthető az érési folyamat. Javasoljuk, hogy a hagymát, fokhagymát, gyömbért és egyéb gyökeres zöldségeket szobahőmérsékleten tárolja.
A hütőben érezhető kellemetlen illat megjelenése arra utal, hogy valami kiömlött, és a készülék tisztítást igényel. Lásd az ÁPOLÁS ÉS TISZTÍTÁS részt.
Különböző élelmiszereket különböző területeken helyezzen el az ételek tulajdonságai szerint:

Megjegyzés

Kérjük, a hűtés biztosítása érdekében tartson 10 mm-nél nagyobb távolságot az elhelyezett étel és a légcsatorna vagy az érzékelők között.

1 2 3 8 1 4 5 2 6 7 3 9

1 Vaj, sajt, tojás, füszerek stb.
2 Tojás, konzervélelmiszer, füszerek stb.
3 Italok és palackozott ételek.
4 Savanyú ételek, konzervek stb.
5 Húskészítmények, rágcsálnivalók stb.
6 Tészta, tej, tofu, tejtermékek stb.
7 Gyümölcs, zöldség, saláta stb.
8 Humidity Box
▶ Vaj, zsírok, olajok, csokoládé stb.
Körte, szölö, cseresznye stb.
▶. kaposzta, gomba stb.
9 My Zone
▶ :lea, kávé, szárított gyümölcs stb.
▶ : Alma, sárgarépa stb.
▶ : Myers friss élelmiszer

Tárolás a fagyasztórekeszben

▶ A fagyasztó hömérsékletét tartsa -18 °C-on.
24 órával a fagyasztás előtt kapcsolja be a Power Freeze funkciót; kis mennyiségű élelmiszerek esetén 4–6 óra is elegendő.
A forró élelmiszert a fagyasztó rekeszbe helyezés előtt mindenképpen hűtse le szobahőmérsékletre.
Az apró darabokra szeletelt élelmiszer gyorsabban lefagyasztható, illetve könnyebben kiolvasztható és megfőzhető. Javasoljuk, hogy az egyes darabok tömege ne érje el a 2,5 kg-ot
Javasoljuk, hogy csomagolja be az élelmiszert, mielőtt a fagyasztóba tenné azt. A zacskók összeragadásának megelőzése érdekében biztosítsa a csomagolások külső felületének a szárazságát. A csomagolásoknak szagmentesnek, légmentesnek, nem mérgezőnek és ártalmatlannak kell lenniük.
A tárolt élelmiszerek szavatossági idejének a lejártát elkerülendő, kérjük, jegyezze fel a lefagyasztás dátumát, a szavatossági időt és az élelmiszer nevét a csomagolásra, az adott élelmiszerek szavatossági idejének megfelelően.
FIGYELMEZTETÉS! A sav, lúg és só stb. károsíthatja a fagyasztó belső felületét. Ne helyezze el az ilyen anyagokat (pl. tengeri halakat) tartalmazó élelmiszereket úgy, hogy azok érintkezhessenek a belső felülettel. A fagyasztóban lévő sós vizet azonnal távolítsa el.
▶ Ne haladja meg a gyártó által javasolt tárolhatósági időt. Csak a szükséges mennyiségű ételt vegye ki a fagyasztóból.
▶ A kiolvasztott ételt gyorsan fogyassza el. A kiolvasztott élelmiszer kizárólag megfőzést követően fagyasztható le ismét, ellenkező esetben fogyaszthatatlanná válhat.
▶ Ne tegyen túl sok friss élelmiszert a fagyasztó rekeszbe. Lásd a fagyasztó fagyasztási kapacitását - Lásd a MŰSZAKI ADATOK részt vagy az adattáblán található adatokat.
A fagyasztóban legalább -18 °C-on 2 és 12 hónap közötti ideig tárolható az élelmiszer a jellemzőitől függően (pl. hús: 3–12 hónap, zöldségek: 6–12 hónap)
Friss élelmiszer fagyasztásakor kerülje a már fagyasztott élelmiszerrel való érintkezést. Kiolvadás veszélye!

A kereskedelmi forgalomban lévő fagyasztott élelmiszerek tárolásakor kövesse az alábbi irányelveket:

▶ Mindig kövesse a gyártó utasításait arra vonatkozóan, hogy mennyi ideig tárolhatja az élelmiszert. Ne haladja meg ezeket a javasolt irányvelveket!
Az élelmiszerek minőségének megőrzése érdekében törekedjen arra, hogy a legrövidebb idő teljen el a vásárlás és a lefagyasztás időpontja között.
Vásároljon -18 °C vagy annál alacsonyabb hőmérsékleten tárolt fagyasztott élelmiszereket.
▶ Kerülje az olyan élelmiszerek vásárlását, amelyek csomagolásán jég vagy fagy látható - Ez azt jelzi, hogy a termékeket részben kiolvasztották, majd valamikor újrafagyasztották; a hömérséklet-emelkedés befolyásolja az élelmiszerek minőségét.

Megjegyzés

Kérjük, a hűtés biztosítása érdekében tartson 10 mm-nél nagyobb távolságot az elhelyezett étel és a légcsatorna között.

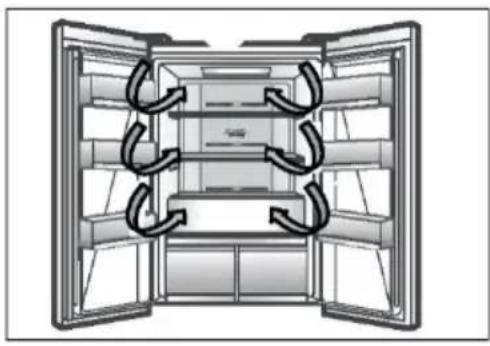

Többirányú légáramlás

A hütöszekrény többirányú légáramlási rendszerrel van felszerelve, amely hűvös légárammal látja el az összes polcszintet. Ez segít az egységes hőmérséklet megőrzésében a készülékben, így az étel hosszabb ideig frissebb maradhat.

A polcok magasságát az Ön tárolási igényeihez igazíthatja.

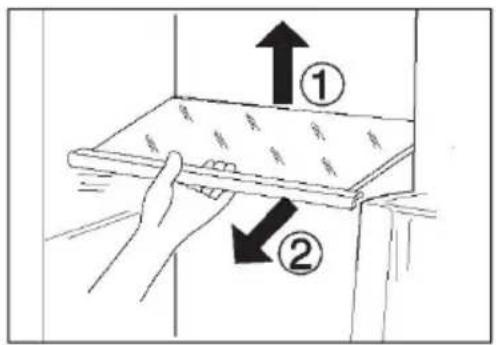

1. Egy polc áthelyezéséhez először emelje fel a hátsó szélét (1), majd húzza ki a polcot (2).
2. A visszaszereléshez helyezze mindkét oldalon a fülekre, és tolja a leghátsó helyzetbe, amíg a polc hátulja nem rögzül az oldalsó nyilásokban

Megjegyzés:

Győződjön meg arról, hogy a polc mindegyik éle vízszintesen helyezkedik el.

① ① ②

Levehető ajtópolcok

Az ajtó polcai tisztítás céljából eltávolíthatók:

Tegye a kezét az állvány két oldalára, emelje fel (1), majd húzza ki a polcot (2).

Az ajtópolc behelyezéséhez hajtsa végre a fenti lépéseket fordított sorrendben.

OPCIONÁLIS: OK-hőmérséklet jelző

Az OK -hőmérséklet jelző a +4 °C alatti hőmérsékletek meghatározására szolgál. Fokozatosan csökkentse a hőmérsékletet, ha a jelzőn nem „OK” látható.

Megjegyzés:

Amikor a készüléket bekapcsolja, akár 12 órát is igénybe vehet a megfelelő hőmérséklet elérése.

Kivehető fagyasztófiók

A fiók eltávolításához húzza ki azt a végpontig (1), majd emeljefel és vegye ki (2).

A fiók behelyezéséhez hajtsa végre a fenti lépéseket fordított sorrendben.

Gyümölcs- és zöldségrekesz

Gyümölcsök és zöldségek tárolására szolgáló zóna, amelyben frissen és egészségesen tárolhatók.

Megjegyzés: Gyümölcs- és zöldségrekesz

A hidegre érzékeny gyümölcsök, így például az ananász, az avokádó, a banán, a grapefruit és a zöldségek, mint például a burgonya, padlizsán, bab, uborka, cukkini, paradicsom és sajt nem tárolható a gyümölcs- és zöldségrekeszben.

Humidity Box és MyZone fiók

A Humidity Box és a MyZone fiók használata ügyében tájékozódjon a HASZNÁLAT szakaszból.

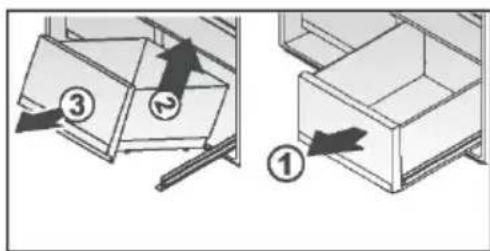

A fiók eltávolítása:

1. Húzza ki (1) a végpontig (7.5. ábra).

2. Emelje fel (2) a fiók sínről való leválasztásához, majd vegye ki a fiókot. A visszaszereléshez végezze el a lépéseket fordított sorrendben.

A LED-es belső világítás bekapcsol az ajtó nyitásakor. A lámpák teljesítményét a készülék semmilyen egyéb beállítása nem befolyásolja.

Energiatakarékossági tippek

▶ Bizonyosodjon meg arról, hogy a készülék megfelelő szellőzéssel rendelkezik (lásd BESZERELEŚ).
▶ Ne szerelje be a készüléket közvetlen napsugárzásnak kitett helyre vagy höforrások (pl. kályhák, fütőberendezések) közelébe.
▶ Kerülje a szükségtelenül alacsony hömérsékletet a készülékben. Minél alacsonyabb hömérsékletet állít be, annál jobban növekszik az energiafogyasztás.
▶ A SUPER-FREEZE vagy SUPER-COOL funkciók többletfogyasztást eredményeznek.
Mielött a készülékbe tenné, hagyja, hogy a meleg élelmiszer kihüljön.
Minél kevésbé és minél rövidebb ideig nyissa ki a készülék ajtaját.
▶ Ne töltse túlságosan meg a készüléket, mivel ez akadályozza a légáramlást.
▶ Kerülje, hogy levegő legyen az élelmiszerek csomagolásában.
Az ajtótömítéseket tartsa tisztán, hogy az ajtó mindig megfelelően becsukódhasson.
▶ A fagyos élelmiszert a hütörekeszben olvassza ki.
Az energiatakarékosság szempontjából leghatékonyabb konfiguráció biztosításához a készüléknek gyári állapotú és tisztaságú fiókokra, élelmiszerdobozokra, polcokra stb. van szüksége, és az élelmiszert úgy kell elhelyezni, hogy az a legkevésbé korlátozza a levegőáramlást a légcsatorna kimeneteinél.

Megjegyzés:

A beszerelési művelet sor az eltávolítási művelet sor fordítottja.

1. 2. 3.

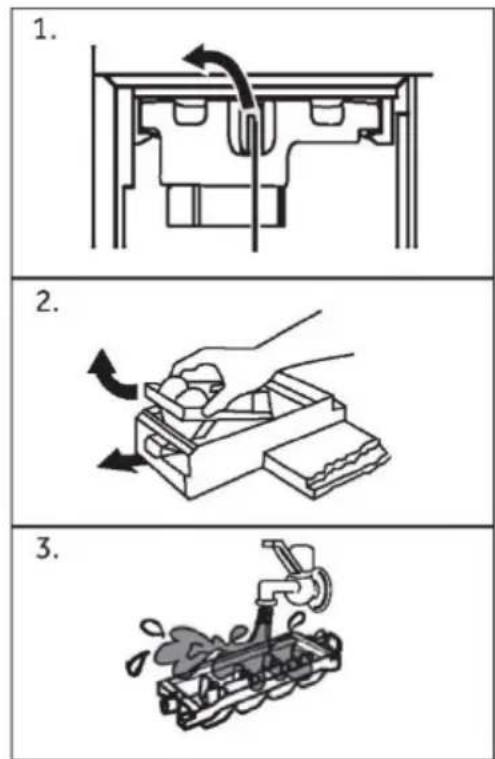

A jégkészítő tisztítása

1. Nyissa ki a fagyasztórekeszhez tartozó bal ajtót. Fordítsa balra a jégkészítő doboz rögzítőgombját, fogja meg a jégkészítő doboz fogantyúját, és lassan húzza ki a jégkészítőt.
2. Fordítsa meg a jégkészítő dobozt, húzza ki a jégkészítő fehér gombját, és vegye ki az automatikus jégkészítő dobozt.
3. Tisztítsa meg a jégkészítőt, és a tisztítás után állítsa össze a szétszerelés sorrendjét figyelembe véve.

FIGYELMEZTETÉS!

Tisztítás előtt válassza le a hálózatról a készüléket.

Tisztítás

Akkor tisztítsa meg a készüléket, amikor kevés vagy semmilyen élelmiszer nem található benne. A készüléket tisztítsa meg négyhetente a megfelelő karbantartás jegyében, illetve megelőzendő a kellemetlen élelmiszer illatok kialakulását.

FIGYELMEZTETÉS!

Ne tisztítsa a készüléket keménysörtés kefékkel, drótkefékkel, mosóporral, benzinnel, amil-acetáttal, acetonnal és hasonló szerves oldatokkal, valamint savas vagy lúgos oldatokkal. A károsodások elkerülése érdekében a hütőszekrény tisztítását speciális, adott célra kialakított tisztítószerrel végezze.
Tisztítás közben ne permetezze vagy öblítse le a készüléket.
▶ Ne használjon vízpermetet vagy gözt a készülék tisztításához.
A hideg üvegpolcokat ne tisztítsa forró vízzel. A hirtelen hömérséklet-változás nyomán az üveg megrepedhet.
Ne érintse meg a fagyasztórekesz belső felületét, különösen nedves kézzel, mert a keze a felülethez fagyhat.
Felmelegítés esetén ellenőrizze a fagyasztott áruk állapotát.

▶ Mindig tartsa tisztán az ajtótömítést.

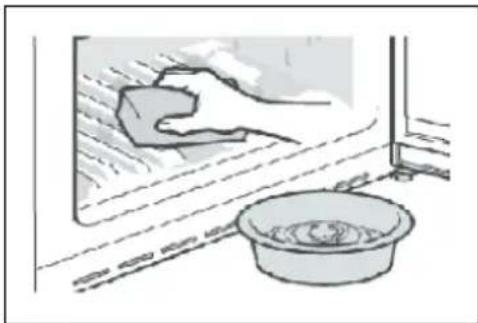

Tisztítsa meg a készülék belsejét és burkolatát meleg vízzel és semleges tisztítószerrel átnedvesített szivaccsal.

1. Tisztítsa meg a hűtőszekrény belsejét és külsejét, beleértve az ajtótömítést, az ajtópolcot, az üvegpolcokat, a dobozokat és így tovább, puha törlőkendővel vagy meleg vízbe mártott szivaccsal (a művelethez a meleg vízbe elegyíthet semleges tisztítószert).

1. Ha folyadék ömlött ki, távolítsa el az összes szennyezett alkatrészt, öblítse át ezeket közvetlenül folyó víz alatt, majd szárítsa meg és tegye vissza az alkatrészeket a hűtőbe.
2. Krémszerű termékek (például tejszín, olvadó jégkrém) kiömlése esetén, kérjük, távolítsa el az összes szennyezett alkatrészt, helyezze adott időtartamra meleg, kb. 40 °C-os vízbe, majd öblítse át folyó vízzel, szárítsa meg, és tegye vissza a hűtőszekrénybe.
3. Abban az esetben, ha egy kisebb alkatrész vagy alkotóelem reked a hütőszekrény belsejébe (a polcok vagy fiókok közé), az eltávolításhoz használjon kis puha kefét. Ha az alkatrész nem elérhető, kérjük, vegye fel a kapcsolatot a Haier szervizzel.

▶ Öblítse le a felületeket, majd törölje szárazra egy puha törlőkendővel.

▶ A készülék egyetlen részét vagy tartozékát se tisztítsa mosogatógépben.

A készülék újraindítása előtt várjon legalább 7 percet, mivel a készülék gyakori indítása során károsodhat a kompresszor.

Leolvasztás

A hütöszekrény és a fagyasztórekeszek kiolvasztása automatikusan történik: nincs szükség felhasználói beavatkozásra.

A LED-es lámpák cseréje

FIGYELMEZTETÉS!

Ne tegyen kísérletet a LED-es lámpák saját kezű cseréjére, ezeket csak a gyártó vagy a hivatalos szerviz munkatársa cserélheti ki.

A lámpa fényforrása LED alapú, amely alacsony fogyasztást és hosszú élettartamot szavatol. Bármilyen rendellenesség esetén vegye fel a kapcsolatot az ügyfélszolgálattal. Lásd az ÜGYFÉLSZOLGÁLAT részt.

A lámpa paraméterei:

Hütörekesz: 12 V max. 2 W

Fagyasztórekesz: 12 V, max. 0,5 W

Hosszabb használaton kívüli időszak

Ha a készüléket hosszabb ideig nem használja, csak a Nyaralás funkciót használja, vagy a hütőszekrény készüléket kikapcsolt hütőszekrény funkció mellett fogja használni:

▶ Vegye ki az ételt.
▶ Húzza ki a tápkábelt.
▶ Ürítse ki és tisztítsa meg a víztartályt
▶ Tisztítsa meg a készüléket a fent leírtak szerint.
▶ A kellemetlen szagok készüléken belüli megjelenésének elkerülése érdekében hagyja nyitva az ajtókat.

Megjegyzés

Csak akkor kapcsolja ki a készüléket, ha feltétlenül szükséges.

A készülék mozgatása

1. Távolítsa el az összes élelmiszert, és húzza ki a készülék csatlakozódugóját.
2. Rögzítse a polcokat és az egyéb mozgatható alkatrészeket a hütőben és a fagyasztóban szigetelőszalaggal.
3. A hütőrendszer károsodásának az elkerülése érdekében ne döntse meg a hütőberendezést 45°-nál nagyobb szögben.

FIGYELMEZTETÉS!

▶ Ne emelje a készüléket a fogantyúitól.
Soha ne fektesse a készüléket vízszintesen a földre.

Sok felmerülő problémát saját maga is megoldhat speciális szakértelem nélkül. Probléma felmerülése esetén ellenőrizze az összes felsorolt lehetőséget, és kövesse az alábbi utasításokat, mielött felvenné a kapcsolatot egy ügyfélszolgálattal. Lásd az ÜGYFÉLSZOLGÁLAT részt.

FIGYELMEZTETÉS!

Karbantartás előtt kapcsolja ki a készüléket, és húzza ki a hálózati dugaszt a hálózati aljzatból.
Az elektromos berendezéseket csak szakképzett villamossági szakemberek szervizelhetik, mert a nem megfelelő javítások jelentős károkat okozhatnak.
Sérült tápkábel esetén a veszély elkerülése érdekében cseréltesse ki azt a gyártóval, a gyártó szervizközpontjával vagy más szakemberrel.

Probléma	Lehetséges ok	Lehetséges megoldás
A kompresszornem működik.	A hálózati dugasz nem csatlakozika hálózati aljzathoz.A készülék leolvasztási ciklust végez	Csatlakoztassa a hálózati dugaszt.Ez természetes jelenség automatikus leolvasztásnál
A készülék gyakranbekapcsol vagytúlságosan hosszúideig üzemel.	A beltéri vagy kültéri hőmérséklet túl magas.A készülék hosszabb ideig kikapcsolt állapotban volt.Egy ajtó/fiók a készülékben nem záródik megfelelően.Az ajtót/fiókot túlságosan gyakran nyitotta ki, vagy túlságosansokáig tartotta nyitva.A fagyasztórekesz hőmérsékletének a beállítása túl alacsony.Az ajtó/fiók tömítése szennyezett,kopott, repedt vagy nem megfelelő.A szükséges szellőzés nem biztosított.	Ebben az esetben természetes,hogy a készülék üzemideje megnövekedett.Normál esetben 8 és 12 óra közötti időtartam szükséges a készülékteljes lehüléséhez.Csukja be az ajtót/fiókot, és bizonyosodjon meg arról, hogy a készülék egyenes felületen található, és hogy élelmiszer vagy tárolóedény nem akadályozza az ajtó záródását.Ne nyissa ki az ajtót/fiókot túl gyakran.Állítsa a hőmérsékletet magasabbra,amíg a hűtőszekrény hőmérséklete megfelelő nem lesz. A hűtőszekrény hőmérsékletének a stabilizálódása 24 órát vesz igénybe.Tisztítsa meg az ajtó/fiók tömítését,vagy cserélje ki ezt az ügyfél-szolgálat bevonásával.Bizonyosodjon meg arról, hogy megfelelő a szellőzés.
A hűtőberendezésbelső részeszennyezettés/vagy kellemetlen szagú.	A hűtőberendezés belső részetisztítást igényel.Erős illatú élelmiszert tárol a hűtőberendezésben.	Tisztítsa meg a hűtőberendezés belső részét.Alaposan csomagolja be az élelmiszert.
Nincs elég hideg a készülék belsejében.	A beállított hőmérséklet túl magas.Túl meleg árukat helyezett a készülékbe.Túl sok ételt helyezett egyszerre a készülékbe.Az élelmiszert egymáshoz túl közel helyezte.Egy ajtó/fiók a készülékben nem záródik megfelelően.Az ajtót/fiókot túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.	Állítsa vissza a hőmérsékletet.Tárolás előtt mindig hűtse le az árut.Az élelmiszereket mindig kis mennyi-ségben helyezze be.Hagyjon rést az élelmiszerek között, ami lehetővé teszi a levegő áramlását.Csukja be az ajtót/fiókot.Ne nyissa ki az ajtót/fiókot túl gyakran.
Túl hideg van a készülék belsejében.	A beállított hőmérséklet túl alacsony.A Power-Freeze funkciót bekap-csolta, vagy a funkció túl sokáig üzemel.	Állítsa vissza a hőmérsékletet.Kapcsolja ki a Power- Freeze funkciót
Pára csapódik le a hűtőrekesz belső részén.	Az éghajlat túl meleg vagy túl nedves.Egy ajtó/fiók a készülékben nem záródik megfelelően.Az ajtót/fiókot túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.Étel- vagy folyadéktárolók nyitott állapotban maradtak a hűtőben.	Növelje a hőmérsékletet.Csukja be az ajtót/fiókot.Ne nyissa ki az ajtót/fiókot túl gyakran.A forró élelmiszereket hagyja szoba-hőmérsékletre húlni, illetve fedje le az élelmiszereket és folyadékokat.
Nedvesség gyűlik fel a hűtőberendezés külső felületén vagy az ajtó/ajtók és a fiók között.	Az éghajlat túl meleg vagy túl nedves.Az ajtó/fiók nincs megfelelően becsukva. A készülékben lévő hideg levegő és az azon kívüli meleg levegő páralecsapódást eredményez.	Ez természetes jelenség nedves éghajlati viszonyok között, és meg-szűnik, amint csökken a páratartalom.Bizonyosodjon meg arról, hogy megfelelően becsukta az ajtót/fiókot.
Vastag jég és zúzmara található a fagyasztórekeszben.	Az élelmiszereket nem csoma-golta be megfelelően.Egy ajtó/fiók a készülékben nem záródik megfelelően.Az ajtót/fiókot túlságosan gyakran nyitotta ki, vagy túlságosan sokáig tartotta nyitva.Az ajtó/fiók tömítése szennyezett, kopott, repedt vagy nem megfelelő.Valami belülről megakadályozza az ajtó/fiók megfelelő záródását.	Mindig csomagolja be alaposan az élelmiszereket.Csukja be az ajtót/fiókot.Ne nyissa ki az ajtót/fiókot túl gyakran.Tisztítsa meg az ajtó/fiók tömítését, vagy cserélje ki ezt újjal.Helyezze vissza a polcokat, az ajtópolcokat vagy belső tartályokat, hogy az ajtó/fiók becsukódhasson.
A szekrény oldalai és az ajtótömítés felmelegedik.	-	Ez természetes jelenség.
A készülék rendellenes hangokat ad ki.	A készülék nem vízszintes talajon helyezkedik el.A készülék hozzáér valamilyen körülötte lévő tárgyhoz.	Állítsa be a lábakat a készülék szintbe állításához.Távolítsa el a készülék mellett lévő tárgyakat.
Az áramló vízhez hasonló halk hang hallható.	-	Ez természetes jelenség.
Riasztó hangjelzése hallható.	A hűtőrekesz ajtója nyitva maradt.	Csukja be az ajtót, vagy némítsa el manuálisan a riasztást.
Halk zümmögés hallható.	A kondenzációgátló rendszer működik	Ez megakadályozza a páralecsa-pódást és normális
A belső világítás vagy hűtőrendszer nem működik.	A hálózati dugasz nem csatlakozik a hálózati aljzathoz.Az áramellátás nem megfelelő.A LED-es lámpa meghibásodott.	Csatlakoztassa a hálózati dugaszt.Ellenőrizze a helyiség áramellátását.Vegye fel a kapcsolatot a helyi áramszolgáltatóval!Vegye fel a kapcsolatot a szervizzel a lámpa kicseréléséhez.

A műszaki támogatással való kapcsolatfelvételhez látogassa meg a következő oldalt: https://corporate.haier-europe.com/en/ A „webhely” (website) rész alatt válassza ki a termék márkáját és országát. Az oldal átirányítja az adott webhelyre, ahol megtalálható a műszaki támogatás eléréséhez szükséges telefonszám és ürlap.

Tápellátás megszakadása

Tápkimaradás esetén az élelmiszer biztonságos hidegben marad megközelítőleg 12 órán át. Hosszabb tápkimaradás esetén, különösen nyáron, kövesse az alábbi tippeket:

Minél kevesebbszer nyissa ki az ajtót/fiókot.
▶ Tápkimaradás esetén ne tegyen további élelmiszereket a készülékbe.
Ha a szolgáltató előzetesen tájékoztat a várható tápkimaradásról, és ha a tápkimaradás időtartama meghaladja a 12 órát, gyártson némi jeget, és helyezze a hűtőrekesz felső részébe.
▶ A megszakítást követően azonnal vizsgálja meg az élelmiszert.

Mivel a hütöszekrénybeli hömérséklet áramkimaradás vagy egyéb meghibásodás esetén emelkedni fog, a tárolási időtartam és az élelmiszer fogyaszthatósági időtartama lecsökken. Röviddel a kimaradást követően a kiolvadt élelmiszert fogyassza el, vagy főzze meg, és fagyassza le ismét (ha lehetséges) az egészségügyi kockázatok elkerülése érdekében.

Memória funkció áramkimaradás esetén

Az áramellátás helyreállítása után a készülék az áramkimaradás előtt meghatározott beállításokkal folytatja a működést.

Kicsomagolás

FIGYELMEZTETÉS!

A készülék nehéz. A készülék mozgatásához mindig legalább két személy szükséges.
Tartson minden csomagolóanyagot gyermekektöl elzárva, kiselejtezésüket pedig környezetbarát módon végezze.

▶ Vegye ki a készüléket a csomagolásból.
▶ Távolítsa el az összes csomagolóanyagot.

Környezeti körülmények

A szobahömérsékletnek mindig 10 °C és 43 °C között kell lennie, mivel befolyásolhatja a készülék belső hömérsékletét és energiafogyasztását. Szigetelés nélkül ne telepítse a készüléket egyéb hökibocsátó készülékek (sütők, hűtőgépek) közelébe.

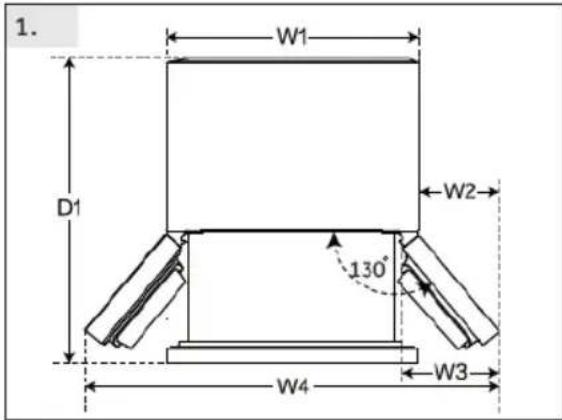

Helyigény

Szükséges hely ajtónyitáshoz:

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

Szellőzés keresztmetszet

A készülék számára biztonsági okokból szükséges szellőzése érdekében kötelezően vegye figyelembe a szellőzés keresztmetszetére vonatkozó tájékoztatást.

Ez a hütöberendezés kialakításából adódóan nem arra készült, hogy beépíthető készülékként üzemeljen.

A készülék elhelyezése

A készüléket sík és szilárd felületre telepítse.

1. Enyhén döntse meg hátrafelé a készüléket.
2. Állítsa a lábakat a kívánt szintre.

Bizonyosodjon meg arról, a zsanér felőli oldalon a fal legalább 100 mm-re található, így biztosítható az ajtó megfelelő nyithatósága.

1. A stabilitást ellenőrizheti, ha az átlók mentén nyomást helyez a készülékre. A kis lengésnek mindkét irányban azonosnak kell lennie. Ellenkező esetben a keret görbülhet; ez pedig esetleg szivárgó ajtótömítéseket eredményezhet. Az enyhe hátradölés elősegíti az ajtó bezáródását.

Az ajtók finomhangolása

Ha az ajtók nincsenek egy szinten, az eltérés a következőkkel orvosolható:

A) Állítható lábak használata

Forgassa el az állítható lábat a nyil irányának megfelelően a láb magasabbra vagy alacsonyabbra állításához.

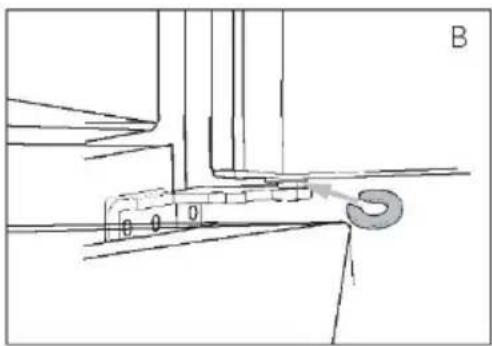

B) Távtartók használata

▶ Nyissa ki a felső ajtót, és emelje fel.
▶ Óvatosan pattintsa be a (tartozéktáskában mellékelt) távtartót a középső csuklópánt fehér műanyag gyűrűjébe kézzel vagy fogóhoz hasonló szerszámmal. Ne karcolja meg vagy károsítsa az ajtót.

Megjegyzés

A hütőszekrény jövőbeni használata során felmerülő, egyenetlenül elhelyezkedő ajtók jelensége a tárolt élelmiszerek tömegének köszönhetően merülhet fel. Ebben az esetben állítsa be az ajtót a fenti módszerekkel.

Várakozási idő

Karbantartásmentes kenőolaj található a kompresszorban kialakított gyűjtőedényben. Ferde szállítás esetén ez az olaj a zárt csőrendszerbe juthat. Mielőtt tápellátáshoz csatlakoztatná a készüléket, mindenképpen várjon 2–5 órát, hogy az olaj visszajusson a gyűjtőedénybe.

2 h

Elektromos csatlakoztatás

Minden egyes csatlakoztatás előtt ellenőrizze az alábbiakat:

▶ tápellátás, aljzat és biztosíték megfelelősége az adattáblán szereplő adatoknak;
a tápaljzat földeléssel rendelkezik, és nem használ többcsatlakozós hosszabbítót a tápellátáshoz;
a tápdugasz és az aljzat teljes mértékben illeszkedik egymáshoz.

Csatlakoztassa a dugaszt egy megfelelően beépített háztartási aljzathoz.

FIGYELMEZTETÉS!

A kockázatok elkerülése érdekében a sérült tápkábelt kötelezően ki kell cserélni, ezt pedig csak az ügyfélszolgálat munkatársa végezheti el (lásd a jótállási jegyet).

FIGYELMEZTETÉS!

Csak ivóvízellátáshoz csatlakoztassa. A vízszűrő csak a vízben fellelhető szennyeződéseket szűri ki, illetve tiszta és higiénikus jeget biztosít. Nem képes sterilizálásra vagy baktériumok vagy egyéb káros anyag elpusztítására.
▶ A tömlő túl magas viznyomása károsíthatja a készüléket. Ha a tömlőben a viznyomás meghaladja a 0,6 MPa értéket, szereljen fel nyomáscsökkentőt.
Csatlakozás előtt ellenőrizze, hogy a víz tiszta és átlátszó.

Megjegyzés: Vízcsatlakoztatás

▶ A hideg víz nyomásának 0,15-0,6 MPa közé kell esnie.
A víztömlő megengedett legnagyobb hossza 8 méter. A hosszabb tömlők befolyásolhatják a jégkockák készítését és a víz minőségét.
▶ A környezeti hömérsékletnek legalább 0 °C -nak kell lennie.
▶ A víztömlőt tartsa távol höforrástól.

1. Vágja el a csövet két részre, a megfelelő hosszúságú szakaszt csatlakoztassa a szűrővel ellátott (A) készülékhez (B1), a másikat pedig a vízcsaphoz (B2) (10.8-1. ábra). Egyenes vágást végezzen, ehhez használjon éles kést.

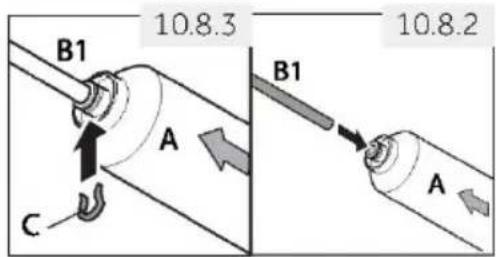

2. Nyomja meg a csövet (B1) megközelítőleg 12 mm mélyen a vízszűrő (A) rögzítőszerelvényébe (10.8-2. ábra). Vigyázzon arra, hogy a vízszűrőt megfelelő irányba szerelje be. A nyíl a vízáramlási irányt jelzi.

3. Biztosítsa a cső rögzítését egy szorítóbilincs (C) segítségével a 10.8-3. ábrának megfelelően.

4. Ismételje meg a 2. és 3. lépést a csővel (B2) a szűrő másik oldalán

5. Csatlakoztassa a cső (B2) végét a „D“ vagy „E“ és „F“ adapterek egyikéhez, amelyik megfelel a vízcsapnak (10.8-4. ábra).

6. Csatlakoztassa a B1 végét a készülék háta mögötti szelepszerelvényhez (10.8-5. ábra).

7. Nyissa meg a vízcsapot, és bizonyosodjon meg a rendszer csepegésmentességéről, és így légtelenítse a csövet.

10.8.1 B1 A F E 1/2" B2 3/2" D

B1 10.8.3 10.8.2 A B1 A C

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

FIGYELMEZTETÉS!

▶ Mindig bizonyosodjon meg a csatlakozások megbízhatóságáról, szárazságáról és szivárgásmentességéről!
Figyeljen arra, hogy soha ne csípődjön be, törjön meg vagy csavarodjon meg a cső

Az (EU) 2019/2016 előírásnak megfelelő termékadatlap

Márka	Haier
Modellnév/azonosító	HCW7819EWMP HCW7819EHMP
A háztartási hűtőkészülék kategóriája (1)	7
Energiahatékonysági osztály	E
Energiafogyasztás (2)	296 kWh/év 296 kWh/év
A teljes hűtőtér teljes nettó kapacitása	358 l	358 l
ebből hűtőrekesz	41 l	41 l
ebből bortároló rekesz	-	-
ebből pincehőmérsékleti rekesz	-	-
ebből friss élelmiszer tárolására szolgáló rekesz	317 l	317 l
A borosüvegek száma összesen (3)	-	-
Változtatható hőmérsékletű rekesz teljes kapacitása	89 l	89 l
A fagyasztórekesz teljes kapacitása	88 l	88 l
Csillagalapú jelölé (4)
„Egyéb rekeszek" tervezési hőmérséklete (5)	-	-
A borrekesz legalacsonyabb tárolási hőmérséklete	-	-
Fagymentes	•	•
Hőmérséklet-emelkedési idő	12 ó	12 ó
Fagyasztókapacitás (6)	11 kg /24 ó	11 kg /24 ó
Éghajlati besorolás (7)	SN.N.ST	SN.N.ST
Zajkibocsátási osztály és levegőben terjedő akusztikus zajkibocsátás (db(A) re 1pW)	C (38) C (38)
A berendezés típusa	Önálló

Magyarázatok:

- lgen, támogatott

(1) Háztartási hütőkészülék kategóriák:

Kategória = megnevezés

1 = Hütőszekrény egy vagy több friss élelmiszer tárolására szolgáló térrel, 2 = Hütőszekrény pincehőmérsékleti zónával, pincehőmérsékleti rekesszel és borrekesszel, 3 = Hütőszekrény hideg tárolási zónával és hütőszekrény nulla csillagos rekesszel, 4 = Hütőszekrény egycsillagos rekesszel, 5 = Hütőszekrény kétcsillagos rekesszel, 6 = Hütőszekrény háromcsillagos rekesszel, 7 = Kombinált hütőszekrény, 8 = Fagyasztó, 9 = Fagyasztóláda, 10 = Többfunkciós hütőszekrények és egyéb hütőszekrények

(2) 24 órás szabványos megfelelőségi vizsgálat eredményei alapján. A tényleges fogyasztás függ a készülék használatától és helyétől.
(3) A névleges úrtartalom a készülékben a gyártó utasításai szerint tárolható szabványos 0,75 literes palackok számának a többszöröse.
(4) * = -6 °C vagy annál alacsonyabb hömérsékletű rekesz; *** = -18 °C vagy annál alacsonyabb hömérsékletű rekesz fagyasztott élelmiszerek számára; **** = -18 °C vagy annál alacsonyabb hömérsékletű, minimális fagyasztási kapacitású rekesz fagyasztott élelmiszerek számára.
(5) Az „egyéb rekeszek” olyan rekeszre értendő, amelyik bortárolására szolgáló rekesztől eltérő tér, és meghatározott élelmiszerek +14 °C-nál magasabb hőmérsékleten történő tárolására szolgál.
(6) A fagyasztási kapacitás a készüléktípusra meghatározott mennyiségre csak állandó működés mellett érhető el, és 24 órán belül nem ismételhető meg. Kérjük, tartsa szem előtt a használati utasításokat.
(7) SN éghajlati besorolás: A készüléket +10 °C és +32 °C közötti környezeti hömérsékleten való használatra tervezték.

N éghajlati besorolás: A készüléket +16 °C és +32 °C közötti környezeti hőmérsékleten való használatra tervezték. ST éghajlati besorolás: A készüléket +16 °C és +38 °C közötti környezeti hőmérsékleten való használatra tervezték. T éghajlati besorolás: A készüléket +16 °C és +43 °C közötti környezeti hőmérsékleten való használatra tervezték.

Kiegészítő műszaki adatok

Össztérfogat (I) 535
Feszültség / Frekvencia	220–240 V váltóáram / 50 Hz
Bemeneti áramerősség (A)	1,8
Fő biztosíték (A) 16
Hűtőközeg/mennyiség	R600a/67g
Méretek (Ma/Sz/Mé mm-ben)	1925 / 830 / 669

Ügyfélszolgálat

Figyelmébe ajánljuk a Haier ügyfélszolgálat és az eredeti pótalkatrészek igénybe vételét.

Ha probléma merül fel a készülékkel, először tekintse át a HIBAELHÁRÍTÁS részt. Ha ebben nem talál megoldást, lépjen kapcsolatba

▶ a helyi márkakereskedővel vagy
▶ európai telefonos ügyfélszolgálati központunkkal (lásd alább a felsorolt telefonszámokat) vagy
a www.haier.comoldalon található Szerviz és támogatás (Service & Support) területen, ahol aktiválhatja a szervizelési igényt, illetve megtalálhatja a GYIK oldalt.

A szerviz szolgáltatásunkkal való kapcsolatfelvételhez bizonyosodjon meg arról, hogy elérhetők az alábbi adatok.

Az információ az adattáblán található.

Modell

Sorozatszám

Jótállási igény felmerülése esetén ellenőrizze a termékhez mellékelt jótállási kártyát is.

Európai telefonos ügyfélszolgálati központ
Ország* Telefonszám Költségek
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	• 14 cent/perc vezetékes• max 42 cent/perc mobil
Haier Austria (AT)	0820 001 205	• 14,53 cent/perc vezetékes• max 20 cent/perc összes egyéb
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* További országokért látogasson el a www.haier.com oldalra
Haier Europe Trading S.r.l
Branch UK
Westgate House, Westgate, Ealing
London, W5 1YY

PÓTALKATRÉSZEK ELÉRHETŐSÉGE

„Termosztátok, hőmérséklet érzékelők, nyomtatott áramköri lapok és fényforrások legalább hét évig elérhetők a piacra bocsátott utolsó modelltől számítva. Ajtófogantyúk, ajtópántok, tálcák és kosarak legalább hét évig, míg ajtótömítések legalább 10 évig elérhetők a piacra bocsátott utolsó modelltől számítva."

GARANCIA

Minimális garancia: 2 év az uniós tagállamokban, 3 év Törökországban, 1 év az Egyesült Királyságban, 1 év Oroszországban, 3 év Svédországban, 2 év Szerbiában, 5 év Norvégiában, 1 év Marokkóban, 6 hónap Algériában, Tunézia nincs kötelező jogi jótállás.

A termékre vonatkozó további tájékoztatás ügyében tekintse meg az https://eprel.ec.europa.eu/ oldalt, vagy olvassa be a készüléken elhelyezett, energiafogyasztást jelölő címkén található QR-kódot.
