MANUALE UTENTE HCW7819EWMP HAIER

IT ATTENZIONE: Rischio di incendio/materialeinfiammabile.

Il simbolo indica il rischio di incendio nel caso di utilizzo di materiali infiammabili. Fare attenzione ed evitare l'insorgere di incendi a causa della caombustione di materiali infiammabili.

Manuale per l'utente

Frigorifero-Congelatore

HCW7819EWMP HCW7819EHMP

Grazie per aver acquistato un prodotto Haier.

Leggere attentamente queste istruzioni prima di utilizzare l'elettrodomestico. Le istruzioni contengono informazioni importanti per ottimizzare l'uso dell'elettrodomestico e garantire l'installazione, l'uso e la manutenzione sicuri e corretti.

Conservare il presente manuale in un luogo comodo, in modo da poterlo sempre consultare per un uso sicuro e corretto dell'elettrodomestico.

Se l'elettrodomestico viene venduto, ceduto o abbandonato in caso di trasloco, trasferire anche il presente manuale in modo che il nuovo proprietario possa comprendere l'uso dell'elettrodomestico e delle avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni generali e consigli

Informazioni ambientali

Contribuire a proteggere l'ambiente e la salute umana. Collocare l'imballo in appositi contenitori affinché venga riciclato. Contribuire al riciclo dei rifiuti delle apparecchiature elettriche ed elettroniche. Non smaltire gli elettrodomestici contrassegnati con questo simbolo assieme ai rifiuti domestici. Conferire il prodotto presso la struttura di riciclo locale o rivolgersi all'ufficio comunale preposto.

AVVERTENZA!

Pericolo di lesioni o soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettrodomestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporte e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

Gli elettrodomestici vecchi possono avere ancora un valore residuo. Un metodo ecologico per lo smaltimento garantisce il recupero e il riutilizzo delle materie prime utili.

Il ciclopentano, una sostanza infiammabile che non danneggia l'ozono, viene utilizzato come espansore per la schiuma isolante.

Garantendo il corretto smaltimento del prodotto, si contribuisce a prevenire conseguenze negative per l'ambiente e per la salute umana.

Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi alla municipalità locale, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.

Informazioni per la sicurezza 4

Consigli per la sicurezza....7

Uso previsto 12

Descrizione del prodotto....13

Pannello di controllo....15

Utilizzo....16

Dotazioni 27

Cura e pulizia 30

Soluzione dei problemi 32

Installazione....35

Dati tecnici 39

Assistenza clienti....41

Accessori

Controllare gli accessori e la documentazione in base al seguente elenco:

Macchina per il ghiaccio con paletta

2 vassoi per le uova

Etichetta energetica

Scheda della garanzia

Manuale per l'utente

AVVERTENZA!

Operazioni preliminari al primo utilizzo

Accertarsi dell'assenza di danni dovuti al trasporto.
Rimuovere tutti gli elementi di imballo e tenerli fuori dalla portata dei bambini.

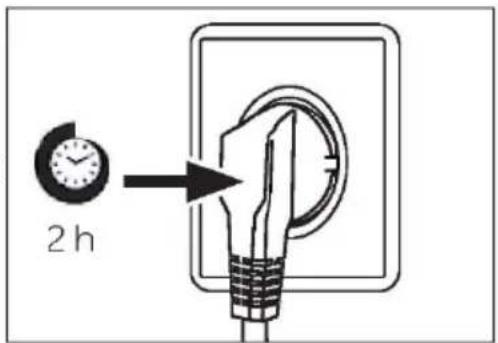

Per ottimizzare l'efficienza del circuito del refrigerante, attendere almeno 2 ore (6 ore in caso di congelatore verticale) prima di installare l'elettrodomestico.
L'elettrodomestico deve essere maneggiato sempre da almeno due persone perché è pesante.

Installazione

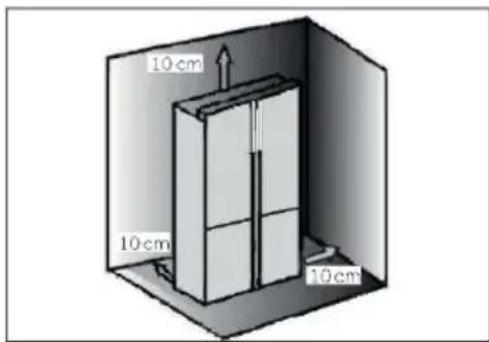

▶ Installare l'elettrodomestico in un luogo asciutto e ben ventilato. Lasciare uno spazio libero di almeno 10 cm sopra e attorno all'elettrodomestico.
▶ AVVERTENZA: le aperture di ventilazione nell'involucro dell'elettro-domestico o nella struttura a incasso devono rimanere sempre libere.
Non collocare mai l'elettrodomestico in zone umide o soggette a schizzi d'acqua. Pulire e asciugare schizzi e macchie d'acqua con un panno morbido e pulito.
▶ Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).

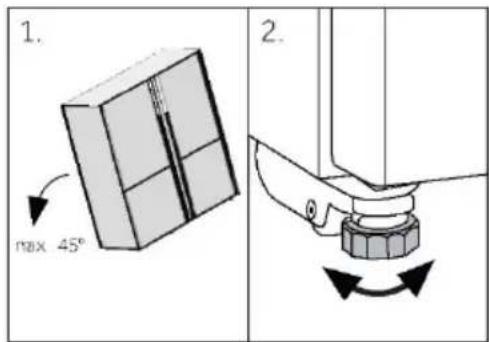

▶ Installare l'elettrodomestico a livello in un'area adatta alle dimensioni e all'uso.
Accertarsi che i dati elettrici sulla targhetta siano conformi all'alimentazione elettrica. In caso contrario, rivolgersi a un elettricista.
L'elettrodomestico funziona con corrente elettrica 220-240 Vca/50 Hz. Oscillazioni anomale della tensione possono causare il mancato avvio dell'elettrodomestico, danni al controllo della temperatura o al compressore oppure rumori anomali durante il funzionamento. In tal caso, è opportuno montare un regolatore automatico.
▶ Non adoperare prese multiple o prolunghe.
▶ AVVERTENZA: non collocare prese multiple o alimentatori portatili nella parte posteriore dell'elettrodomestico.
AVVERTENZA: quando l'elettrodomestico viene collocato nella sede prescelta, accertarsi che il cavo di alimentazione non sia incastrato o danneggiato.
▶ Non calpestare il cavo di alimentazione.

AVVERTENZA!

Per l'alimentazione elettrica utilizzare una presa separata collegata a terra e facilmente accessibile. L'elettrodomestico deve essere collegato a terra.
▶ Solo per il Regno Unito: il cavo di alimentazione dell'elettrodomestico è dotato di una spina a 3 conduttori (collegata a terra) adatta a una presa standard a 3 conduttori (collegata a terra). Non tagliare né smontare mai il terzo conduttore (collegamento a terra). Dopo l'installazione dell'elettrodomestico, la spina deve essere accessibile.

▶ AVVERTENZA: non danneggiare il circuito di refrigerazione.

Utilizzo quotidiano

▶ Questo elettrodomestico può essere utilizzato da bambini di almeno 8 anni, da persone con ridotte capacità fisiche, sensoriali o mentali e da persone inesperte solo sotto stretta sorveglianza o se hanno appreso le modalità di utilizzo sicuro dell'elettrodomestico e sono consapevoli dei relativi pericoli.
▶ Impedire ai bambini di giocare con l'elettrodomestico.
I bambini di età da 3 a 8 anni possono riempire e svuotare gli elettro-domestici refrigeranti, ma non devono pulirli o installarli.
▶ Tenere lontano dall'elettrodomestico i bambini di età inferiore a 3 anni, a meno che non siano costantemente sorvegliati.
▶ La pulizia e la manutenzione non devono essere effettuate da bambini non sorvegliati.
L'elettrodomestico deve essere posizionato in modo che la spina sia accessibile.
In caso di perdite di gas illuminante o altri gas infiammabili in prossimità dell'elettrodomestico, chiudere la valvola del gas che fuoriesce, aprire porte e finestre e non staccare la spina del cavo di alimentazione del frigorifero/congelatore o di altri elettrodomestici.
Tenere presente che l'elettrodomestico è impostato per il funzionamento a un intervallo di temperatura ambiente specifico compreso tra 10 e 38°C. L'elettrodomestico potrebbe non funzionare correttamente se lasciato per lunghi periodi a temperature esterne all'intervallo indicato.
▶ Non collocare elementi inutili (oggetti pesanti, contenitori pieni d'acqua) sopra il frigorifero/congelatore, per evitare lesioni personali dovute a cadute o scosse elettriche causate dal contatto con l'acqua.
▶ Non caricare eccessivamente gli scaffali dello sportello. Lo sportello potrebbe deformarsi, il portabottiglie potrebbe fuoriuscire o l'elettro-domestico potrebbe rovesciarsi.

AVVERTENZA!

▶ Aprire e chiudere lo sportello solo adoperando le maniglie. La distanza tra lo sportello e il vano è molto limitata. Non collocare le mani in queste zone per evitare che le dita rimangano intrappolate. Aprire o chiudere gli sportelli del frigorifero/congelatore solo quando non ci sono bambini nel raggio di movimento degli sportelli.
▶ Non riporre nel congelatore bevande o birre imbottigliate, liquidi in bottiglie o lattine (né alcool ad alta gradazione) e specialmente bevande gasate, perché durante il congelamento potrebbero scoppiare.
▶ Non collocare sostanze esplosive (ad es. lattine di aerosol con propellente infiammabile) all'interno di questo elettrodomestico.
Non conservare medicinali, batteri o sostanze chimiche nell'elettrodomestico. Questo apparecchio è un elettrodomestico. Si sconsiglia di conservare materiali che richiedono temperature rigide.
Se la temperatura del congelatore è aumentata, controllare lo stato degli alimenti.
▶ Non impostare una temperatura inutilmente bassa nel vano frigorifero. Con impostazioni elevate possono crearsi temperature sotto zero. Attenzione: le bottiglie possono scoppiare
Non toccare i prodotti congelati con le mani bagnate (indossare i guanti). In particolare, non mangiare i ghi accioli subito dopo averli tolti dal vano congelatore. In caso contrario, potrebbe congelarsi la bocca e potrebbero formarsi vesciche da gelo. PRONTO SOCCORSO: collocare immediatamente la zona congelata sotto l'acqua fredda corrente. Non strappare la zona congelata!
▶ Non toccare la superficie interna del vano congelatore durante il funzionamento, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
In caso di blackout o prima della pulizia, scollegare l'elettrodomestico. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.
▶ AVVERTENZA: non adoperare apparecchiature elettriche all'interno dei vani dell'elettrodomestico destinati alla conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

AVVERTENZA!

Manutenzione / pulizia

Accertarsi che i bambini siano sorvegliati se effettuano la pulizia e la manutenzione.

▶ Scollegare l'elettrodomestico dalla rete elettrica prima di effettuare operazioni di manutenzione ordinaria. Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

▶ Quando si scollega l'elettrodomestico, mantenere la spina e non il cavo.

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi/congelatori per evitare danni. Alla fine utilizzare acqua calda e una soluzione di bicarbonato di sodio (un cucchiaio di bicarbonato di sodio per litro d'acqua). Sciacquare abbondantemente con acqua e asciugare con un panno. Non adoperare detersivi in polvere o altri detergenti abrasivi. Non lavare le parti rimovibili in lavastoviglie.

Non raschiare via ghiaccio e brina con oggetti appuntiti. Non adoperare spray, riscaldatori elettrici (ad es. asciugacapelli) o altre fonti di calore per evitare danni ai componenti in plastica.

▶ AVVERTENZA: non usare oggetti meccanici o utensili diversi da quelli consigliati dal produttore per accelerare lo sbrinamento.

Se il cavo di alimentazione è danneggiato, deve esseresostituito dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

▶ Non cercare di riparare, smontare o modificare personalmente l'elettrodomestico. Per le riparazioni rivolgersi all'assistenza clienti.

Se le lampadine sono danneggiate, devono essere sostituite dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

▶ Eliminare la polvere sul retro dell'unità almeno una volta all'anno per scongiurare il rischio di incendio e limitare i consumi energetici.

Consigli per la sicurezza

▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
▶ Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi o lo sportello di vetro con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
Se l'elettrodomestico deve rimanere inutilizzato per lungo tempo, lasciarlo aperto per evitare che all'interno si generino odori sgradevoli.

Informazioni sul gas refrigerante

AVVERTENZA!

L'elettrodomestico contiene il refrigerante infiammabile ISOBUTANO (R600a). Accertarsi che il circuito del refrigerante non abbia subito danni durante il trasporto o l'installazione. Eventuali perdite di refrigerante possono causare lesioni oculari o incendi. In caso di danni, tenere lontane fonti di fiamme libere, ventilare a fondo l'ambiente, non collegare o scollegare i cavi di alimentazione dell'elettrodomestico o di altri elettrodomestici. Informare l'assistenza clienti.

In caso di contatto con gli occhi, sciacquare immediatamente con acqua corrente e rivolgersi immediatamente a un oculista.

AVVERTENZA: l'impianto di refrigerazione è ad alta pressione. Non manometterlo. Poiché sono utilizzati refrigeranti infiammabili, l'installazione, la movimentazione e la manutenzione dell'elettrodomestico devono essere effettuate attenendosi scrupolosamente alle istruzioni; per lo smaltimento dell'elettrodomestico, rivolgersi a un professionista o all'assistenza post-vendita.

AVVERTENZA!

Per i frigoriferi con funzione acqua-ghiaccio, prestare attenzione alla seguente avvertenza:

Per gli elettrodomestici non progettati per il collegamento alla rete idrica:

ATTENZIONE: riempire solo con acqua potabile.

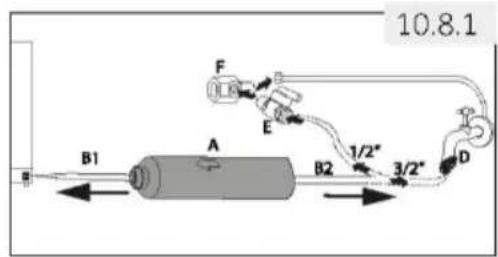

Per gli elettrodomestici progettati per il collegamento alla rete idrica:

ATTENZIONE: collegare solo a una fonte di acqua potabile.

Per pulire l'impianto idrico, fare riferimento al manuale per l'utente. In caso di domande, contattare l'assistenza post-vendita.

Uso previsto

Questo elettrodomestico è destinato all'uso domestico e a utilizzi simili a quelli di seguito indicati:

• Zone cucina per il personale di negozi, uffici e altri ambienti lavorativi.
• Aziende agricole e clienti di hotel, motel e altri ambienti residenziali.
• Bed & breakfast.
• Catering e servizi simili non al dettaglio.

Se l'elettrodomestico non verrà adoperato per lunghi periodi e verrà utilizzata solo la funzione Holiday o la funzione Fridge Off per il frigorifero/congelatore:

• Estrarre gli alimenti.
• Scollegare il cavo di alimentazione.
• Svuotare e pulire il serbatoio dell'acqua.
• Pulire l'elettrodomestico come descritto in precedenza.
• Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

▶ Per garantire la conservazione sicura degli alimenti o del vino, attenersi a queste istruzioni per l'uso.
Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico almeno ogni quattro settimane. Tenere sempre pulita la guarnizione dello sportello.

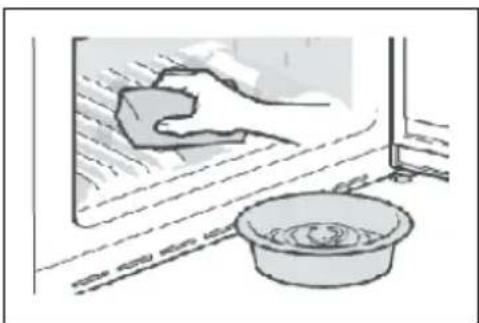

(1.) Strofinare l'interno e l'esterno del frigorifero (compresa la guarnizione dello sportello, la rastrelliera dello sportello, i ripiani di vetro, i vani ecc.) con un panno morbido o una spugna immersa in acqua calda (è possibile aggiungere un detergente neutro).

(2.) In caso di fuoriuscite accidentali di liquidi, tutti i componenti contaminati devono essere rimossi e collocati sotto l'acqua corrente. Dopo il lavaggio, strofinarli e asciugarli.

(3.) In caso di versamenti di alimenti cremosi (ad es. panna o gelato fuso), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40 °C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero/congelatore.

(4.) In caso di penetrazione di piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier.

▶ Per evitare la contaminazione degli alimenti, attenersi alle seguenti istruzioni:

- Se gli sportelli rimangono aperti a lungo, la temperatura nei vani dell'elettrodomestico aumenta notevolmente.

- Pulire regolarmente le superfici che entrano a contatto con gli alimenti e i sistemi di scarico accessibili.

- Pulire i serbatoi dell'acqua se non sono stati utilizzati per 48 ore; lavare il sistema idrico collegato alla fonte idrica se l'acqua non è stata scaricata per 5 giorni.

- Conservare carne e pesce crudo nel frigorifero/congelatore in contenitori idonei, in modo che non gocciolino o entrino a contatto con altri alimenti. Per garantire la conservazione sicura degli alimenti, gli alimenti pronti e la carne o il pesce crudo devono essere conservati separatamente.

- I vani congelatore a due stelle sono adatti alla conservazione di alimenti precongelati e alla conservazione o preparazione di gelati e cubetti di ghiaccio.

- I vani congelatore a una, due o tre stelle non sono adatti a congelamento di alimenti freschi.

- Se il frigorifero dovrà rimanere vuoto per lunghi periodi, spegnerlo, sbrinarlo, pulirlo, asciugarlo e lasciare lo sportello aperto per evitare la formazione di muffa all'interno dell'elettrodomestico.

L'altra parte del manuale contiene informazioni dettagliate sulla zona più appropriata nel vano dell'elettrodomestico dove conservare determinati tipi di alimenti, considerando la distribuzione della temperatura nei diversi vani dell'elettrodomestico.

Smaltimento

Il simbolo ■ sul prodotto o sull'imballo indica che non può essere gestito come rifiuto domestico. Il prodotto deve essere conferito in un punto di raccolta per il riciclo delle apparecchiature elettriche ed elettroniche. Garantendo il corretto smaltimento del prodotto, è possibile evitare conseguenze negative per l'ambiente e per la salute umana dovute dalla gestione impropria dei rifiuti. Per informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'ente locale competente, all'azienda addetta allo smaltimento dei rifiuti domestici o al punto vendita dov'è stato acquistato.

Poiché sono utilizzati gas infiammabili per l'isolamento, per lo smaltimento dell'elettrodomestico rivolgersi a un professionista o all'assistenza post-vendita.

AVVERTENZA!

Rischio di lesioni da soffocamento!

I refrigeranti e i gas devono essere smaltiti in maniera professionale. Accertarsi che la tubazione del circuito del refrigerante non sia danneggiata prima di smaltirla correttamente. Scollegare l'elettro-domestico dalla rete elettrica. Tagliare il cavo di alimentazione e smaltirlo. Rimuovere vassoi e cassetti, fermaporta e guarnizioni, per evitare che bambini e animali domestici rimangano chiusi nell'elettrodomestico.

ATTENZIONE!

1.

Quando si chiude lo sportello, la striscia verticale dello sportello sinistro deve essere piegata verso l'interno (1).

2.

Se si cerca di chiudere lo sportello sinistro senza che la striscia verticale dello sportello sia piegata (2), occorre prima piegarla, altrimenti colpirà l'asta di fissaggio o lo sportello destro. In tal caso, la striscia dello sportello potrebbe danneggiarsi o potrebbero verificarsi perdite.

Il telaio contiene una serpentina scaldante. La temperatura della superficie aumenta lievemente, ma ciò è normale e non influisce sul funzionamento dell'elettro-domestico.

Uso previsto

Questo elettrodomestico è destinato al raffreddamento e al congelamento di alimenti. È stato progettato esclusivamente per l'uso in applicazioni domestiche e simili, ad es. zone cucina del personale in negozi, uffici e altri ambienti di lavoro; fattorie, clienti in hotel, motel e altri ambienti di tipo residenziale, nonché in bed-and-breakfast e attività di ristorazione. Non è destinato ad usi commerciali o industriali. Non sono consentiti cambiamenti o modifiche all'elettro-domestico. Utilizzi errati possono causare pericoli e annullare la garanzia.

Norme e direttive CE

Questo prodotto è conforme ai requisiti di tutte le direttive CE vigenti con le corrispondenti norme armonizzate che prevedono il marchio CE.

Avviso

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

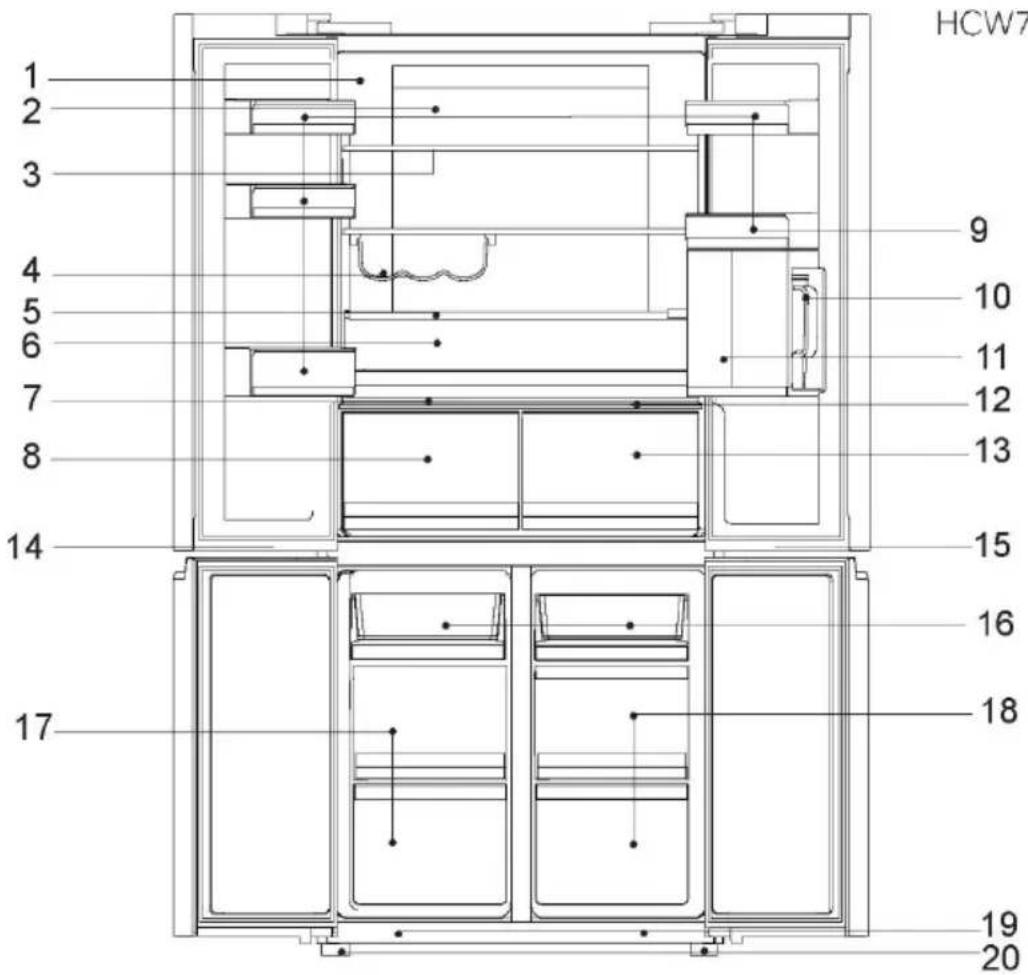

HCW7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

HCW7819EWMP

1 Targhetta
2 Lampada posteriore e condotto aria del frigorifero
3 Ripiano in vetro
4 Rastrelliera per i vini
5 Coperchio girevole del cassetto frutta e verdura
6 Cassetto frutta e verdura
7 Pannello Humidity box
8 Humidity Zone
9 Cassetto incassato nello sportello
10 Contenitore per l'acqua

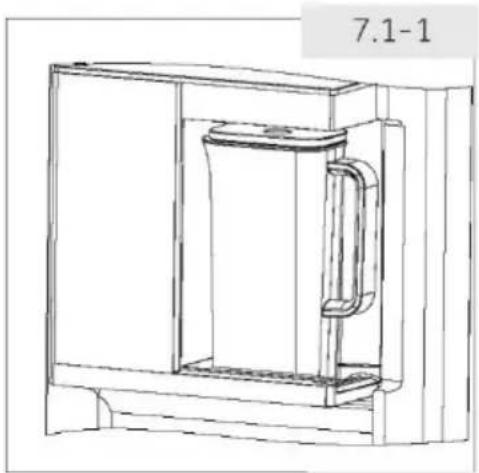

11 Vano per bricco
12 Pannello del cassetto MyZone

13 Cassetto MyZone
14 Lampada a LED del vano congelatore
15 Lampada LED del vano SwitchZone
16 Vassoio di congelamento
17 Cassetto del congelatore
18 Cassetto SwitchZone
19 Interruttore della lampada
20 Piedini regolabili

Avviso

A causa di modifiche tecniche e della varietà dei modelli, alcune illustrazioni riportate nel presente manuale possono essere diverse dall'aspetto reale del modello acquistato.

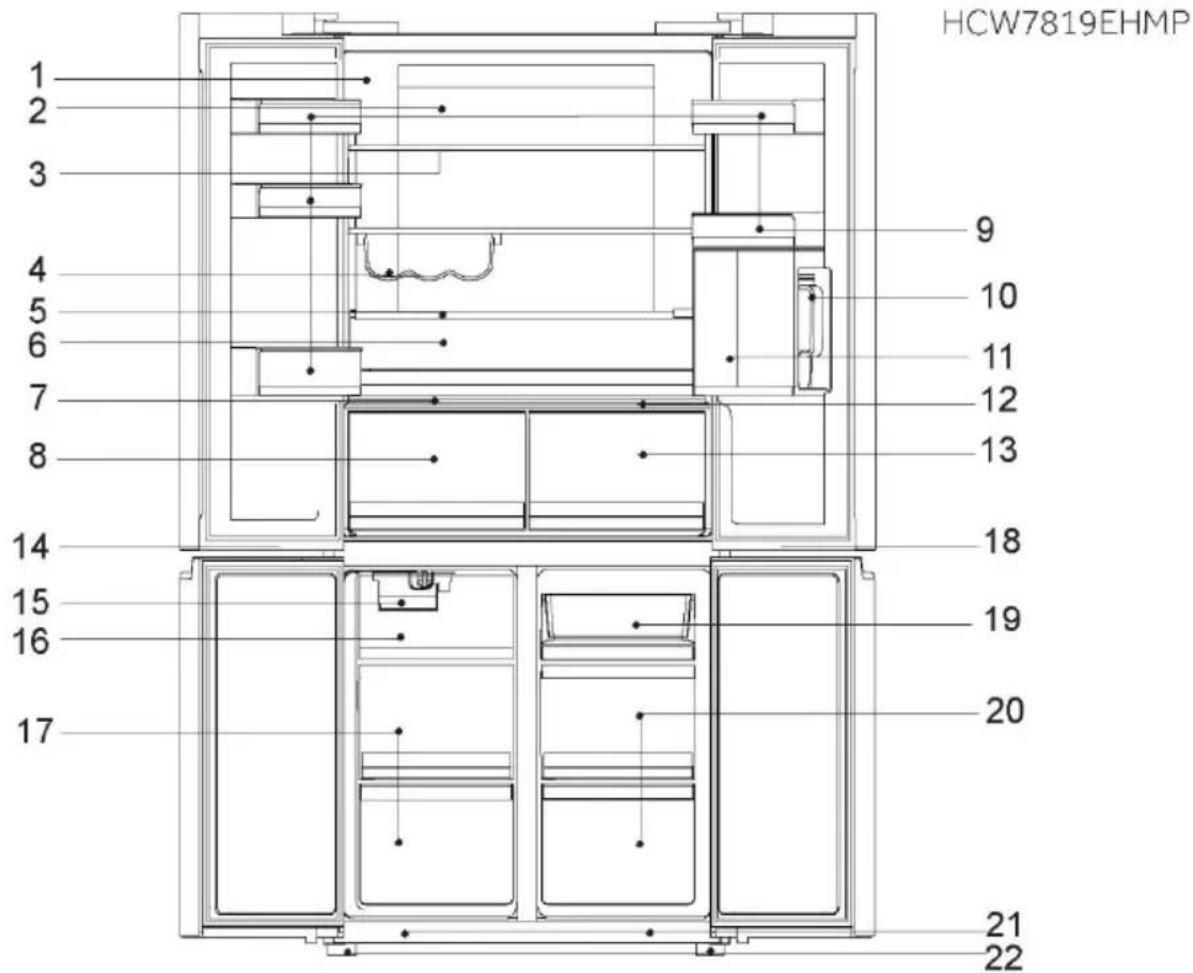

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Targhetta
2 Lampada posteriore e condotto aria del frigorifero
3 Ripiano in vetro
4 Rastrelliera per i vini
5 Coperchio girevole del cassetto frutta e verdura
6 Cassetto frutta e verdura
7 Pannello Humidity box
8 Humidity Box
9 Cassetto incassato nello sportello
10 Contenitore per l'acqua

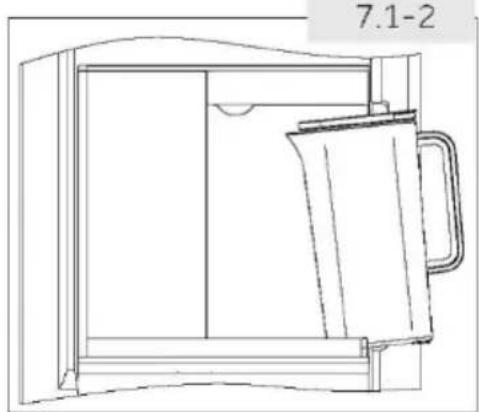

11 Vano per bricco
12 Pannello del cassetto MyZone

13 Cassetto MyZone
14 Lampada a LED del vano congelatore
15 Macchina per il ghiaccio
16 Cassetto del ghiaccio
17 Cassetto del congelatore
18 Lampada a LED vano Switch Zone
19 Vassoio di congelamento
20 Cassetto SwitchZone
21 Interruttore della lampada
22 Piedini regolabili

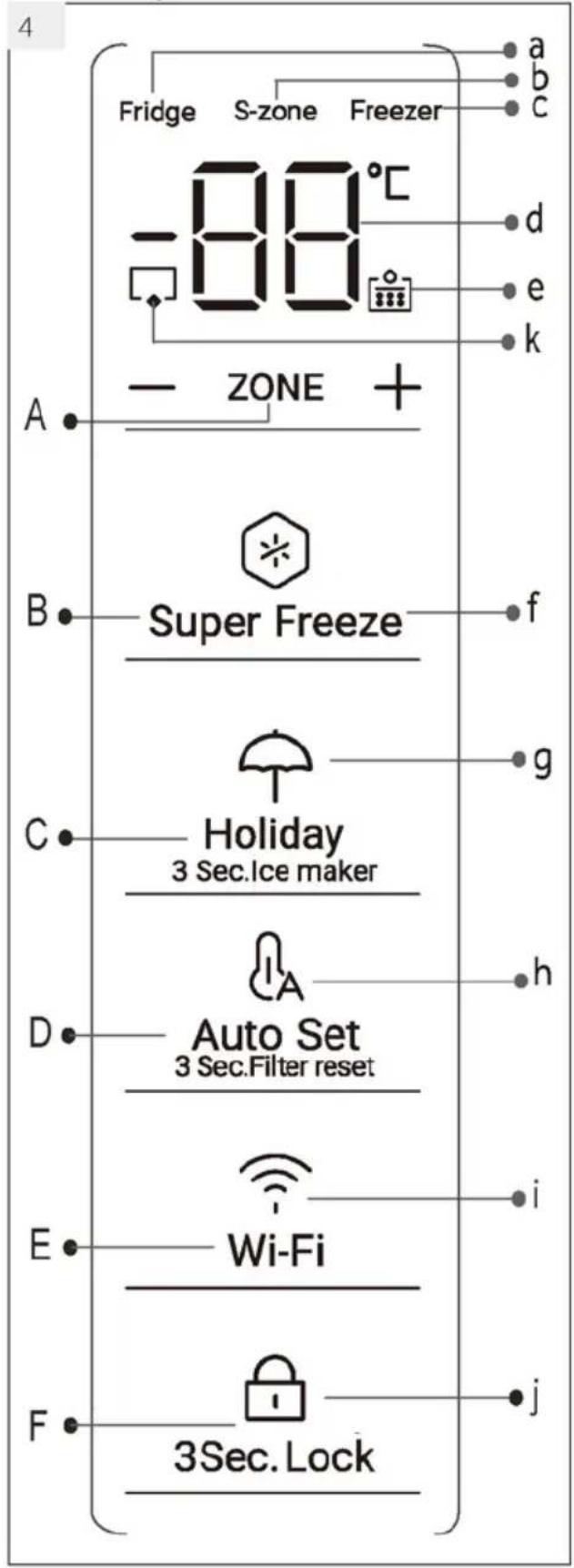

Pannello di controllo (Fig. 4)

4 Fridge S-zone Freezer -88°C ZONE + A B Super Freeze C Holiday 3 Sec.Ice maker D Auto Set 3 Sec.Filter reset E Wi-Fi F 3Sec. Lock a b c d e k f g h i j

Tasti:

A Commutazione modalità Fridge, Switch, Freezer

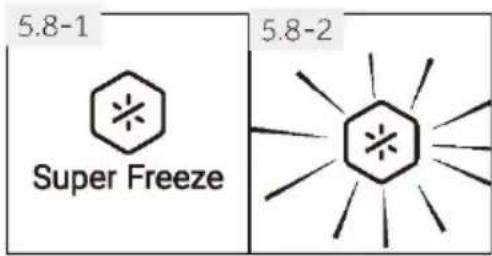

B Attivazione/disattivazione della funzione Super Freeze
C Attivazione/disattivazione della funzione Holiday Attivazione/disattivazione 3 Sec.Ice maker (HCW7819EHMP)

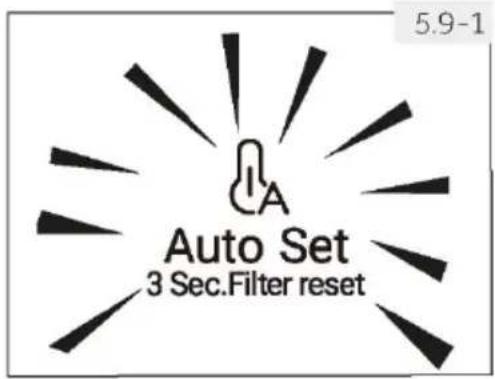

D Reimpostazione modalità automatica e avviso filtro acqua

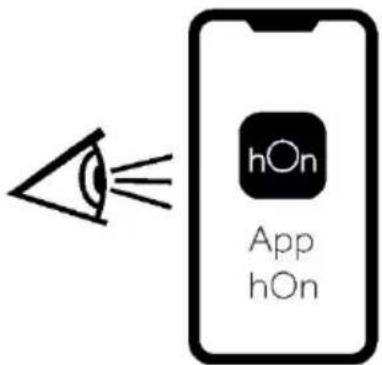

E Impostazione Wi-Fi
F Blocco/sblocco del pannello

Spie:

a Vano frigo selezionato
b Switch Zone selezionata
c Vano congelatore selezionato

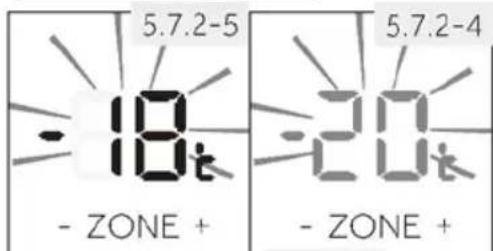

d Temperatura vano frigorifero e congelatore
e Avviso filtro acqua sostituito
f Funzione Super Freeze
g Funzione Holiday
h Funzione Auto Intelligence
i Funzione Wi-Fi
j Blocco del pannello
k Macchina per il ghiaccio automatica (HCW7819EHMP)

5.1 Operazioni preliminari al primo utilizzo

Rimuovere tutti i materiali di imballo, tenerli fuori dalla portata dei bambini e smaltirli nel rispetto dell'ambiente.
Pulire l'interno e l'esterno dell'elettrodomestico con acqua e un detersivo delicato prima di inserire gli alimenti.
Dopo l'installazione a livello e la pulizia dell'elettrodomestico, attendere almeno 2 ore prima di collegarlo all'alimentazione elettrica. Vedere la sezione INSTALLAZIONE.
Prima di caricare gli alimenti, preraffreddare i vani con impostazioni elevate. La funzione Super Freeze consente di raffreddare rapidamente i vani.
La temperatura del frigorifero e del congelatore viene impostata automaticamente a 5 °C e -18 °C rispettivamente. Queste impostazioni sono quelle consigliate. È possibile, tuttavia, cambiare manualmente queste temperature. Vedere MODALITÀ DI REGOLAZIONE MANUALE.

5.2 Tasti a sensore

I pulsanti del pannello di controllo sono tasti a sensore che rispondono toccandoli lievemente con un dito.

5.3 Accensione e spegnimento dell'elettrodomestico

L'elettrodomestico entra in funzione non appena viene collegato all'alimentazione elettrica.

Quando l'elettrodomestico viene acceso per la prima volta, vengono visualizzate le temperature attuali del frigorifero e del congelatore ("a" e "b"). Il display lampeggia. Se gli sportelli sono chiusi, il display si spegne dopo 30 secondi. È possibile che sia attivo il blocco del pannello.

Avviso: Preimpostazioni

L'elettrodomestico è preimpostato alla temperatura consigliata di 5 °C (frigorifero) e -18 °C (congelatore). In condizioni ambientali normali, non è necessario impostare la temperatura.
La funzione di preimpostazione per il cassetto My Zone è "Fruits and Vegetables", mentre per il cassetto HumidityZone è "High humidity".
Quando l'elettrodomestico viene acceso dopo averlo staccato dall'alimentazione elettrica, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore.

Svuotare l'elettrodomestico prima di spegnerlo. Per spegnere l'elettrodomestico, staccare il cavo di alimentazione dalla presa di corrente.

5.4 Modalità standby

Il display si spegne automaticamente 30 secondi dopo aver premuto un tasto. Il display si blocca automaticamente. Si accende automaticamente quando si tocca un tasto o si apre lo sportello o il cassetto.

5.5

3Sec. Lock

5.5 Blocco e sblocco del pannello

Avviso: Blocco del pannello

Se non viene toccato alcun tasto per 30 secondi, il pannello di controllo si blocca automaticamente per impedirne l'attivazione. Per qualunque impostazione, i pannello di controllo deve essere sbloccato.

Premere per 3 secondi il tasto "F" per bloccare tutti gli elementi del pannello per impedirne l'attivazione (Fig. 5.5). Viene visualizzata la spia "f".

▶ Per lo sblocco, toccare nuovamente il tasto.

5.6 Allarme apertura sportello/cassetto

Quando uno degli sportelli del frigorifero o uno dei cassetti del congelatore rimane aperto per oltre 1 minuto, viene emesso un allarme acustico che segnala l'apertura dello sportello o del cassetto. L'allarme può essere tacitato chiudendo lo sportello o il cassetto. Se lo sportello o il cassetto rimane aperto per oltre 7 minuti, l'illuminazione interna del frigorifero e l'illuminazione del pannello di controllo si spengono automaticamente.

5.7 Selezione della modalità di funzionamento

Per impostare l'elettrodomestico, potrebbe essere necessario selezionare una delle due modalità indicate di seguito:

5.7.1-1

Holiday

5.7.1-2

5.7.1 Modalità Holiday

1. Se il pannello è bloccato, toccare il tasto "F" per sbloccarlo (Fig. 5.5).

2. Premere il tasto "C" (Holiday) (Fig. 5.7.1-1).

3. La spia "f" si accende e la funzione si attiva (Fig. 5.7.1-2).

Ripetendo la procedura precedente o selezionando un'altra funzione, questa funzione può essere disattivata nuovamente.

1. Tenendo premuto per 3 secondi il tasto "C", la spia "k" (macchina per il ghiaccio automatica) si accende e la funzione si attiva (solo HCW7819EHMP).

AVVERTENZA!

Quando è attiva la funzione Holiday, non conservare alimenti nel vano frigorifero. La temperatura di +17 °C è eccessiva per la conservazione degli alimenti. Solo il vano congelatore continuerà a funzionare.

5.7.2 Modalità di regolazione manuale

Per regolare manualmente la temperatura dell'elettrodomestico allo scopo di conservare alimenti particolari, è possibile impostare la temperatura tramite un tasto di regolazione della temperatura:

Avviso: Conflitto con altre funzioni

La temperatura non può essere regolata se è attivata qualunque altra funzione (Super Freeze, Holiday, Auto Set) o se il display è bloccato. La spia corrispondente lampeggia e viene emesso un segnale acustico.

5.7.2.1 Regolazione della temperatura del frigorifero

1. Se il pannello è bloccato, toccare il tasto "F" per sbloccarlo (Fig. 5.5).

2. Toccare il tasto "A" (ZONE) per selezionare il vano frigorifero; la spia "a" si accende e il vano frigorifero si attiva (Fig. 5.7.2-1).

Viene visualizzata la temperatura attuale nel vano frigorifero (Fig. 5.7.2-2).

1. Premere in sequenza il tasto "+" o "-" fino a quando lampeggia il valore della temperatura desiderata (Fig. 5.7.2-3).

A ogni pressione di un tasto viene emesso un segnale acustico. La temperatura aumenta con incrementi di 1 °C da 1 °C (minimo) a 9 °C (massimo). La temperatura ottimale del frigorifero è 5 °C. Temperature inferiori causano un inutile consumo di energia.

1. Toccare un tasto qualunque tranne "+" e "-" per confermare; in alternativa, l'impostazione viene confermata automaticamente dopo 5 secondi. La temperatura visualizzata smette di lampeggiare.

5.7.2.2 Regolazione della temperatura del congelatore

1. Se il pannello è bloccato, toccare il tasto "F" per sbloccarlo (Fig. 5.5).

2. Toccare il tasto "A" (ZONE) per selezionare il vano congelatore; la spia "a" si accende e il vano congelatore si attiva (Fig. 5.7.2-4).

Viene visualizzata la temperatura attuale nel vano congelatore (Fig. 5.7.2-6).

1. Premere in sequenza il tasto "b" (congelatore) fino a quando lampeggia il valore della temperatura desiderata (Fig. 5.7.2-5).

A ogni pressione di un tasto viene emesso un segnale acustico. La temperatura aumenta con incrementi di 1°C da -14°C (minimo) a un -24°C (massimo).

La temperatura ottimale del congelatore è -18 °C.

Temperature inferiori causano un inutile consumo di energia.

1. Toccare un tasto qualunque tranne "+" e "-" (congelatore) per confermare; in alternativa,

l'impostazione viene confermata automaticamente dopo 5 secondi.

La temperatura visualizzata smette di lampeggiare.

5.7.2.3 Regolazione della temperatura per la Switch Zone

Toccare il tasto "A" (ZONE) per selezionare la S-Zone; la conversione della temperatura della

S-Zone può essere effettuata con la stessa procedura indicata sopra (Fig. 5.7.2-6).

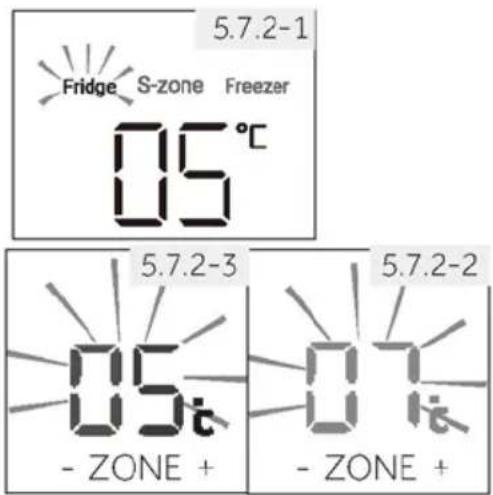

5.7.2-1 Fridge S-zone Freezer 05°C 5.7.2-3 05t - ZONE + 5.7.2-2 07t - ZONE +

5.7.2-4 Fridge S-zone Freezer -0.05°C

-18t - ZONE + 5.7.2-5 -20t - ZONE + 5.7.2-4

5.7.2-6 Fridge S-zone Freezer -0.15°C

Avviso: Effetti sulle temperature

Le temperature interne dipendono dai seguenti fattori:

▶ Temperatura ambiente
▶ Frequenza di apertura dello sportello

Quantità di alimenti conservati
▶ Installazione dell'elettrodomestico

5.8-1 Super Freeze 5.8-2

5.8 Funzione Super Freeze

Gli alimenti freschi devono essere congelati prima possibile fino in profondità. In tal modo, si preservano il più possibile i valori nutrizionali, l'aspetto e il gusto. La funzione Super Freeze accelera il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti insieme, è preferibile impostare la funzione Super Freeze 24 ore prima. Quando si attiva la funzione, la temperatura scende da -24 a -30°C circa.

1. Se il pannello è bloccato, toccare il tasto "F" per sbloccarlo (Fig. 5.5).
2. Premere il tasto "B" (Super Freeze) (Fig. 5.9.-1).
3. La spia "f" si accende e la funzione si attiva (Fig. 5.9.-2). Ripetendo la procedura precedente o selezionando un'altra funzione, questa funzione può essere nuovamente disattivata.

Avviso: Spegnimento automatico

Lafunzione Super Freeze si disattiva automaticamente dopo 50 ore. A questo punto, l'elettrodomestico riprende a funzionare con la temperatura impostata precedentemente.

5.9 Modalità Auto Set

In assenza di esigenze particolari, è preferibile utilizzare la modalità Auto Set. In questa modalità, l'elettro-domestico è in grado di regolare automaticamente l'impostazione della temperatura in base alla temperatura ambiente e ai cambiamenti di temperatura nell'elettro-domestico. Questa funzione non richiede impostazioni manuali.

1. Se il pannello è bloccato, toccare il tasto "F" per sbloccarlo (Fig. 5.5)
2. Toccare il tasto "D" (Fig. 5.9-1).

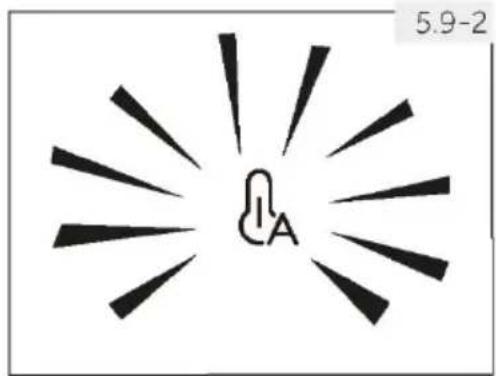

3. Si accende la spia "g" e si attiva la funzione (Fig. 5.9-2). Ripetendo la procedura precedente o selezionando un'altra funzione, questa funzione può essere nuovamente disattivata.

5.9-1 Auto Set 3 Sec.Filter reset

5.10 Impostazione della modalità Wi-Fi

PROCEDURA DI ACCOPPIAMENTO DELL'APP

Passo 1 • Scaricare l'applicazione hOn.

Passo 2 Creare un account nell'app hOn o accedere se esiste già un account.

Passo 3 Per l'accoppiamento, seguire le istruzioni dell'app hOn.

Il vano frigorifero è dotato di un cassetto MyZone. In base alle esigenze di conservazione degli alimenti, è possibile selezionare la funzione più adatta per preservare il più possibile i valori nutrizionali degli alimenti. Sono disponibili le seguenti funzioni:

5.11.1 Funzione Cheese

L'elettrodomestico garantisce un ambiente adatto a questo tipo di alimenti garantendo aria fresca e secca grazie al controllo intelligente, evitando la formazione di umidità e muffa, allo scopo di preservare efficacemente le caratteristiche nutrizionali di questi alimenti per lungo tempo. Questa funzione è adatta alla conservazione di alimenti secchi a basso contenuto di acqua, ad es. tè, caffè o frutta secca.

5.11.2 Funzione Fruits & Veg

Questa funzione è adatta alla conservazione di frutta e verdura, ad es. mele o carote.

Avviso: Funzione Fruits & Veg

I formaggi, la frutta e gli ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi; patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati nel cassetto MyZone.

5.11.3 Funzione 0°C Fresh

Questa funzione imposta la temperatura nel cassetto My Zone a 0°C, adatta alla conservazione di alimenti freschi come carne, pesce, cozze o preparati istantanei. La maggior parte degli alimenti rimane fresca a 0°C, ma non congelata.

Avviso: 0 °C Fresh

A causa del diverso contenuto di acqua della carne, alcuni tipi di carne più umida si congelano a temperature inferiori a 0°C. Per tale motivo, la carne di fresco taglio deve essere conservata nel cassetto My Zone a una temperatura minima di 0°C.

Avviso: Cassetto MyZone

▶ Una delle tre funzioni del vano MyZone deve essere sempre attivata.
Se è stata selezionata la funzione "0 °C Fresh" o "Cheese", impostare la temperatura del vano frigorifero al livello medio (5 °C) per proteggere gli alimenti in un ambiente di conservazione ottimale.

5.11.4 Selezione della funzione per il cassetto MyZone

La funzione può essere selezionata tramite il pannello separato (Fig. 5.11.4-1), collocato sul coperchio del cassetto.

1. Se si accende la spia "n", il pannello è bloccato e deve essere sbloccato tenendo premuto per 3 secondi il tasto "N" (3 Sec. Lock) (Fig. 5.11.4-2). La spia "n" s spegne e viene emesso un segnale acustico (Fig. 5.11.4-2).
2. Toccare il tasto "K/L/M" corrispondente alla funzione desiderata. Dopo alcuni secondi la spia "k/l/m" corrispondente si accende e la funzione si attiva.

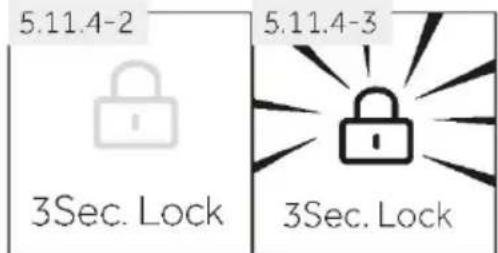

3. Bloccare il pannello tenendo premuto per 3 secondi il tasto "N" (3Sec. Lock). La spia "n" si accende e viene emesso un segnale acustico (Fig. 5.11.4-3).

Il vano frigorifero è dotato di un cassetto HumidityZone. Un modulo di polietilene particolare conserva meglio gli alimenti freschi ritardandone la maturazione.

Sono disponibili le seguenti funzioni:

Funzione Alimento consigliato
Low Hum.
Mid Hum.
High Hum.


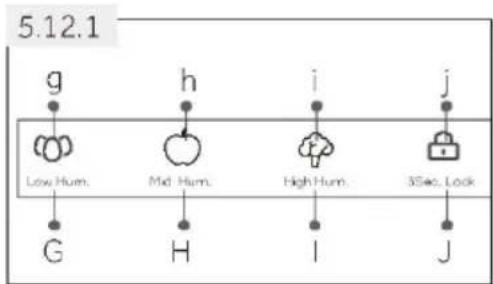

5.12.1 Selezionare la funzione per il cassetto HumidityZone

L'umidità in questo cassetto può essere regolata tramite il pannello di controllo dell'umidità separato (Fig. 5.12.1), collocato sul coperchio del cassetto.

La procedura per il pannello HumidityZone è identica a quella descritta nel capitolo 5.11.4.

Avviso: Blocco del pannello

Il pannello di controllo del cassetto MyZone e della HumidityZone si blocca automaticamente per impedirne l'attivazione se lo sportello viene aperto. Per qualunque impostazione, il pannello di controllo deve essere sbloccato.

Operazioni preliminari all'uso della funzione ghiaccio e acqua

Prima di utilizzare per la prima volta il prodotto, è necessario far scorrere l'acqua nel filtro per rimuovere le impurità o l'aria intrappolata nel serbatoio dell'acqua e nel sistema di filtraggio.

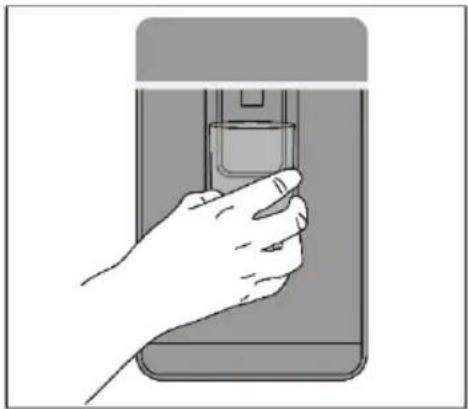

Per l'acqua

• Fare pressione sul pulsante di erogazione dell'acqua ed erogare 4 litri d'acqua; attendere 4 minuti e ripetere l'erogazione.
• Erogare 4 litri d'acqua e attendere altri 4 minuti. L'acqua erogata potrebbe contenere residui di carbone. Ciò è normale durante il processo di lavaggio.
• Erogare altri 4 litri d'acqua. - In tal modo, si evita il gocciolamento eccessivo dell'acqua dall'erogatore.
• Dopo l'installazione, per qualche giorno è possibile che dall'erogatore esca qualche goccia d'acqua. Ciò serve a eliminare l'aria rimasta intrappolata nel distributore.
• Accertars i che il frigorifero si sia raffreddato per almeno 2 ore prima dell'uso.

Le prestazioni del filtro dell'acqua aumentano con l'uso e diventano ottimali dopo l'erogazione di 2-3 contenitori pieni d'acqua.

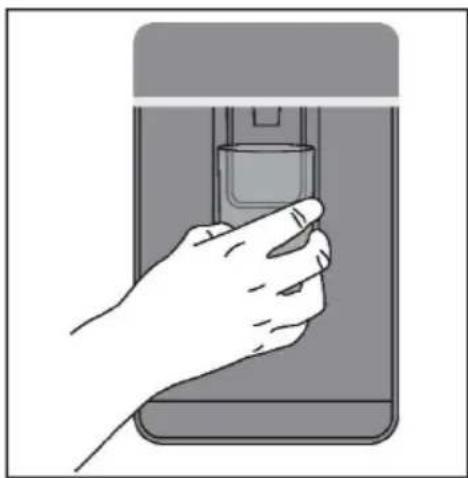

Uso dell'erogatore dell'acqua

Prima di adoperare l'erogatore dell'acqua, seguire la procedura descritta in "Operazioni preliminari all'uso della funzione ghiaccio e acqua".

Erogatore

L'erogatore dell'acqua è progettato per essere azionato con una sola mano. Per erogare l'acqua, fare pressione delicatamente sul pulsante di erogazione con un bicchiere o un contenitore. Esercitare una pressione sostenuta sul pulsante di erogazione non serve ad aumentare il flusso d'acqua erogata.

AVVERTENZA!

Per evitare danni o lesioni personali, non collocare né le mani, né le dita né oggetti sull'apertura dell'erogatore.

7. Introduzione alla funzione del contenitore per l'acqua

Questo prodotto è un bricco per tè alla frutta con acqua fredda; aprire il coperchio superiore e aggiungere il tè alla frutta.

Collocare, quindi, il bricco nel supporto per riempirlo d'acqua automaticamente (Fig.7.1-1).

La ricarica automatica dell'acqua è disponibile solo nel modello HCW7819EHMP.

In assenza della funzione di riempimento automatico dell'acqua, riempire manualmente il bricco dell'acqua.

7.1 Utilizzo

7.1.1 Dal lato dell'impugnatura, sollevarlo lungo il bordo del coperchio superiore per aprirlo.

7.1.2 Nella feritoia è possibile collocare fette di frutta o altri prodotti a base di tè.

7.1.3 Quando si installa il setaccio del tè alla frutta e il coperchio inferiore, è possibile smontarlo ruotandolo nella direzione indicata dalla freccia e installarlo ruotandolo al contrario.

7.1.4 Per collocare il bricco sul supporto, abbassarlo lievemente dal lato del beccuccio e inserirlo (Fig.7.1-2).

7.1.5 Per estrarre il bricco dal supporto, sollevare il manico e tirarlo fuori orizzontalmente.

SUGGERIMENTI:

Attivare la funzione di ricarica automatica prima dell'uso.
▶ Disattivare la funzione di ricarica automatica in caso di inutilizzo per periodo più lungo.
▶ Eliminare regolarmente l'acqua sotto il vano della caraffa dell'acqua, altrimenti la funzione di riempimento automatico non sarà disponibile.
La funzione di riempimento automatico non si attiva correttamente se la pressione idrica è inferiore a 0,3-0,5 MPa
▶ Quando si interrompe l'alimentazione idrica, la funzione di riempimento automatico non si attiva; quando viene ripristinata l'alimentazione idrica, estrarre la caraffa dell'acqua e ricollocarla in posizione per ripristinare la funzione di riempimento automatico.

SUGGERIMENTI:

Rimuovere la pellicola di imballo della caraffa dell'acqua prima di accendere il prodotto.
▶ Non riempire la caraffa dell'acqua con bevande che superano i 60 °C.
▶ Seguire le istruzioni per disimballare il colino del tè
Accertarsi che la caraffa dell'acqua sia nella posizione corretta, altrimenti potrebbe funzionare male o l'acqua potrebbe traboccare.
Accertarsi che la funzione di riempimento automatico sia attivata prima di utilizzarla (HCW7819EHMP)
La bustina di tè o caffè può essere collocata nella caraffa dell'acqua; quando si riempie la caraffa con la bevanda, disattivare la funzione di riempimento automatico.
▶ Consumare il tè entro 24 ore, altrimenti potrebbe deteriorarsi.
- Disattivare la funzione di riempimento automatico e pulire la caraffa in caso di inutilizzo per un periodo più lungo.
Rimuovere regolarmente l'acqua sotto il vano della caraffa dell'acqua, altrimenti la funzione di riempimento automatico non è utilizzabile (HCW7819EHMP).
La funzione di riempimento automatico non si attiva correttamente se la pressione idrica è inferiore a 0,3-0,5 MPa.
▶ Quando si interrompe l'alimentazione idrica, la funzione di riempimento automatico non si attiva; quando viene ripristinata l'alimentazione idrica, estrarre la caraffa dell'acqua e ricollocarla in posizione per ripristinare la funzione di riempimento automatico.

Avviso

1. La temperatura delle bevande nel bricco non deve essere superiore a 60 °C.
2. In presenza di spruzzi d'acqua nel supporto, pulirlo prima con attenzione, altrimenti il riempimento automatico dell'acqua potrebbe non funzionare.
3. Accertarsi che il bricco sia installato. In caso contrario, la funzione di riempimento automatico dell'acqua potrebbe non funzionare o l'acqua potrebbe fuoriuscire.
4. Ruotare e aprire il bricco del tè alla frutta seguendo la direzione indicata dalla freccia.
5. Il tè nel bricco deve essere bevuto entro 24 ore, altrimenti potrebbe deteriorarsi.
6. Se il bricco è pieno di tè o non è stato utilizzato da molto tempo, è necessario prima pulirlo.
7. Il bricco può essere riempito solo d'acqua, senza aggiungere frutta o tè.

7.2 Pulizia

7.2.1 Togliere il coperchio.

7.2.2 Togliere la parte superiore, la parte inferiore e la feritoia per il tè alla frutta.

7.2.3 Pulire il bricco e i suoi componenti con una spugna morbida imbevuta d'acqua.

7.2.4 Rimuovere eventuali macchie ostinate con un detersivo per stoviglie diluito.

Una volta eliminate le macchie, risciacquare con acqua.

Avviso

La temperatura dell'acqua non deve essere superiore a 60 °C.
▶ Non collocare in lavastoviglie.

Suggerimento per la conservazione di alimenti freschi

Conservazione nel vano frigorifero

▶ Mantenere nel frigorifero una temperatura inferiore a 5 °C.
▶ Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nell'elettrodomestico.
▶ Lavare e asciugare gli alimenti prima di conservarli nel frigorifero.
▶ Per evitare alterazioni dell'odore o del sapore, sigillare adeguatamente gli alimenti da conservare.
Non conservare troppi alimenti. Per un raffreddamento migliore e più omogeneo, lasciare spazio tra gli alimenti per consentire il passaggio dell'aria fredda.
▶ È preferibile conservare nella parte anteriore del ripiano gli alimenti consumati quotidianamente.
▶ Lasciare spazio tra gli alimenti e le pareti interne, per facilitare il passaggio dell'aria. In particolare, non riporre alimenti a contatto con la parete posteriore, perché potrebbero congelarsi. Evitare il contatto diretto degli alimenti (specialmente se oleosi o acidi) con il rivestimento interno, poiché l'olio e l'acido possono corroderlo. Pulire immediatamente lo sporco oleoso o acido.
Scongelare gli alimenti surgelati nel vano frigorifero. In questo modo, è possibile utilizzare gli alimenti congelati per ridurre la temperatura nel vano e risparmiare energia.
Il processo di invecchiamento di frutta e verdura come zucchine, meloni, papaia, banane, ananas ecc. può essere accelerato nel frigorifero. Per tale motivo, è sconsigliabile conservare questi alimenti nel frigorifero. Un breve periodo di conservazione in frigorifero, tuttavia, può accelerare la maturazione di frutti molto acerbi. Conservare a temperatura ambiente anche cipolle, aglio, zenzero e altri tuberi.
▶ Eventuali odori sgradevoli all'interno del frigorifero indicano che qualcosa si è rovesciato ed è necessario pulire l'elettrodomestico. Vedere CURA E PULIZIA.
È preferibile collocare alimenti diversi in aree diverse, a seconda delle loro proprietà:

Avviso

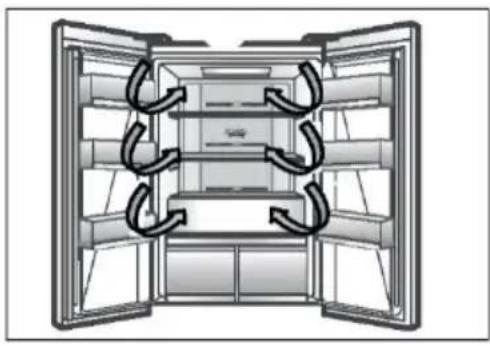

Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria o i sensori.

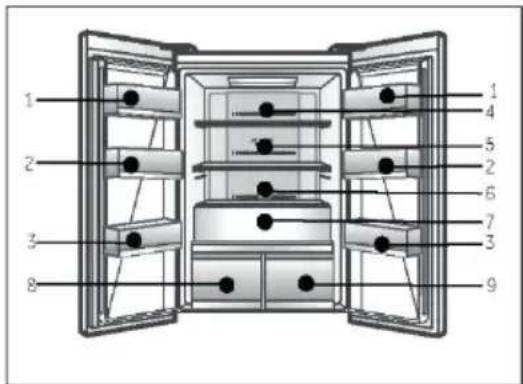

1 2 3 8 1 4 5 2 6 7 3 9

1 Burro, formaggio, uova, spezie ecc.
2 Uova, cibo in scatola, spezie ecc.
3 Bevande e bibite imbottigliate.
4 Cibi in salamoia, cibo in scatola ecc.
5 Prodotti a base di carne, snack ecc.
6 Pasta, latte, tofu, latticini ecc.
7 Frutta, verdura, insalata ecc.

8 Humidity Box

▶ Burro, grassi, oli, cioccolato ecc.
▶ : Pere, uva, ciliegie ecc.
▶ : Cavoli, funghi ecc.

9 My Zone

▶ : te, caffè, frutta secca ecc.
▶ : Mele, carote ecc.
▶ : Congelamento di alimenti crudi

Conservazione nel vano congelatore

▶ Mantenere la temperatura di 18 °C nel congelatore.
Attivare la funzione Power Freeze 24 ore prima di congelare gli alimenti; per alimenti in quantità limitata, bastano 4-6 ore.
▶ Lasciare raffreddare gli alimenti caldi fino a quando raggiungono la temperatura ambiente prima di conservarli nel vano congelatore.
Gli alimenti tagliati in piccole porzioni si congelano e si scongelano più rapidamente. Il peso consigliato per ogni porzione è inferiore a 2,5 kg.
È preferibile confezionare gli alimenti prima di collocarli nel congelatore. Per evitare che i sacchetti si attacchino tra loro, la parte esterna della confezione deve essere asciutta. I materiali per il confezionamento devono essere inodori, ermetici, non velenosi e non tossici.
Per evitare di superare la scadenza dei periodi di conservazione, annotare sulla confezione la data di congelamento, il limite di tempo e il nome dell'alimento in base ai periodi di conservazione dei vari alimenti.
AVVERTENZA! Acidi, alcali, sale ecc. potrebbero corrodere la superficie interna del congelatore. Non collocare alimenti contenente tali sostanze (ad es. pesce di mare) a contatto diretto con la superficie interna. Eliminare immediatamente l'acqua salata dal congelatore.
Non superare i tempi di conservazione degli alimenti consigliati dai produttori. Estrarre dal congelatore solo la quantità di alimenti necessaria.
Consumare rapidamente gli alimenti scongelati. Gli alimenti congelati non possono essere ricongelati, a meno che non vengano cotti.
Non caricare troppi alimenti freschi nel vano congelatore. Fare riferimento alla capacità di congelamento del congelatore - Vedere DATI TECNICI o controllare i dati sulla targhetta.
Gli alimenti possono essere conservati nel congelatore a una temperatura di almeno -18 °C per 2-12 mesi, a seconda delle loro proprietà (ad es. carne: 3-12 mesi, verdure: 6-12 mesi).
▶ Quando si congelano alimenti freschi, evitare che entrino a contatto con alimenti già congelati. In caso contrario, potrebbero scongelarsi.

Quando si conservano alimenti surgelati, attenersi alle linee guida indicate di seguito:

Per il tempo di conservazione degli alimenti, attenersi sempre alle linee guida dei produttori. Non ignorare queste linee guida.
Ridurre il più possibile il tempo tra l'acquisto e la conservazione per preservare la qualità degli alimenti.
Acquistare alimenti congelati conservati a una temperatura di -18 °C o inferiore.
Evitare di acquistare alimenti con ghiaccio o brina sulla confezione, in quanto potrebbero essere stati parzialmente scongelati e ricongelati; l'aumento della temperatura riduce la qualità degli alimenti.

Avviso

Per ottimizzare il raffreddamento, lasciare uno spazio libero di almeno 10 mm tra gli alimenti e il condotto dell'aria.

Flusso d'aria multiplo

Il frigorifero è dotato di un sistema con flusso d'aria multiplo e i flussi di aria fresca investono tutti i ripiani. Ciò facilita il mantenimento di una temperatura uniforme per garantire la freschezza degli alimenti per un periodo maggiore.

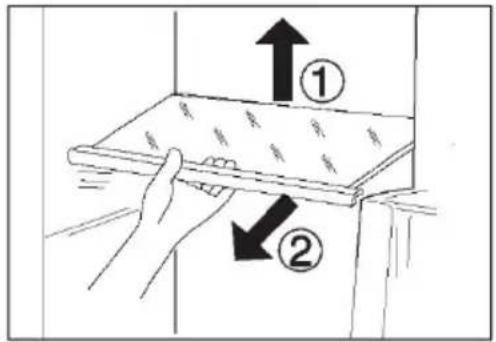

L'altezza dei ripiani può essere regolata in base alle esigenze.

1. Per spostare un ripiano, rimuoverlo sollevandone il bordo posteriore (1) ed estrarlo (2).

2. Per reinstallarlo, collocarlo sulle alette su entrambi i lati e spingerlo dentro fino in fondo in modo che la parte posteriore del ripiano sia fissata all'interno delle feritoie laterali.

Avviso:

Accertarsi che tutte le estremità del ripiano siano a livello.

① ① ②

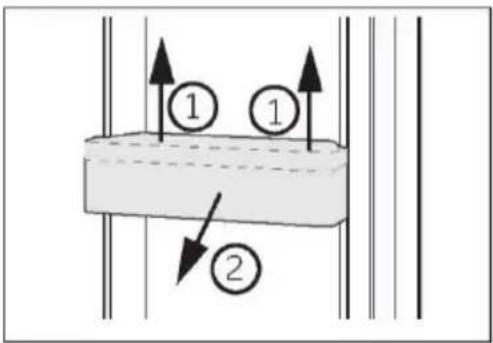

Cassetti rimovibili incassati nello sportello

I cassetti incassati nello sportello possono essere rimossi per pulirli:

Mantenere con le mani entrambi i lati del cassetto incassato, sollevarlo (1) ed estrarlo (2).

Per inserire il cassetto incassato nello sportello, seguire la procedura inversa.

OPZIONALE: spia della temperatura OK

La spia della temperatura OK può essere utilizzata per determinare se la temperatura è inferiore a +4 °C. Ridurre gradualmente la temperatura se la spia non indica "OK".

Avviso:

Quando l'elettrodomestico viene acceso, il raggiungimento delle temperature corrette potrebbe richiedere fino a 12 ore.

Cassetto rimovibile del congelatore

Per rimuovere il cassetto, estrarlo al massimo (1), sollevarlo e toglierlo (2).

Per inserire il cassetto, seguire la procedura inversa.

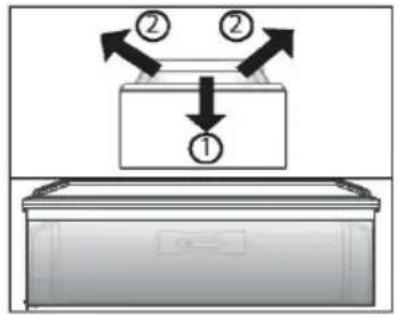

Cassetto frutta e verdura

Zona per la conservazione di frutta e verdura per mantenerle fresche e sane.

Avviso: cassetto frutta e verdura

I formaggi, la frutta e gli ortaggi sensibili al freddo (ad es. ananas, avocado, banane, pompelmi; patate, melanzane, fagioli, cetrioli, zucchine e pomodori) non devono essere conservati nel cassetto frutta e verdura.

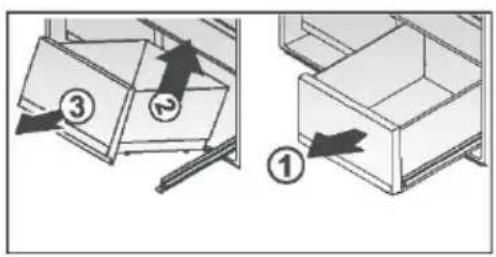

Humidity Box e cassetto MyZone

Per l'utilizzo e l'impostazione della Humidity Box e del cassetto MyZone, consultare la sezione UTILIZZO.

Per rimuovere il cassetto:

1. Estrarlo (1) al massimo (Fig. 7.5).

2. Sollevarlo (2) per separarlo dalla guida e toglierlo. Per montarlo, seguire la procedura inversa.

La luce interna a LED si accende quando si apre lo sportello. Le prestazioni dell'illuminazione non dipendono da altre impostazioni degli elettrodomestici.

Consigli per il risparmio energetico

Accertarsi che l'elettrodomestico sia adeguatamente ventilato (v. INSTALLAZIONE).
Non installare l'elettrodomestico esposto alla luce diretta del sole o in prossimità di fonti di calore (ad es. stufe o radiatori).
Evitare che la temperatura dell'elettrodomestico sia inutilmente bassa. Riducendo la temperatura impostata nell'elettrodomestico, il consumo energetico aumenta.
▶ Funzioni come SUPER-FREEZE o SUPER-COOL consumano più energia.
Attendere che gli alimenti caldi si raffreddino prima di collocarli nell'elettrodomestico.
Aprire lo sportello dell'elettrodomestico senza spalancarlo e per il più breve tempo possibile.
Per evitare ostruzioni del flusso d'aria, non riempire eccessivamente l'elettrodomestico.
▶ Evitare l'ingresso di aria nelle confezioni di alimenti.
Mantenere pulite le guarnizioni dello sportello in modo che si chiuda sempre correttamente.
▶ Scongelare gli alimenti surgelati nel vano frigorifero.
Per ottimizzare il risparmio energetico, lasciare i cassetti, i contenitori per gli alimenti, ripiani ecc. nelle posizioni di fabbrica r collocare alimenti il più possibile distanti tra loro senza ostruire le uscite del condotto dell'aria.

Avviso:

La sequenza di montaggio è quella inversa della sequenza di smontaggio.

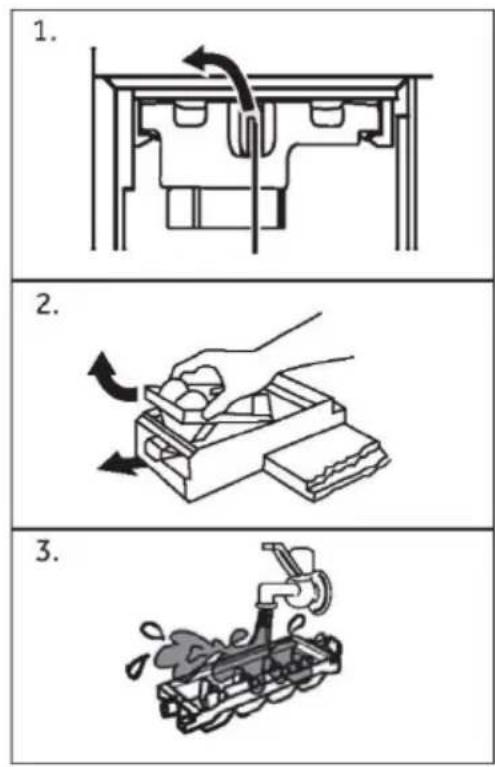

Pulizia della macchina per il ghiaccio

1. Aprire lo sportello sinistro del congelatore. Ruotare a sinistra la manopola di fissaggio del vano della macchina per il ghiaccio, mantenere la maniglia del vano della macchina per il ghiaccio ed estrarre lentamente la macchina per il ghiaccio.
2. Capovolgere il vano della macchina per il ghiaccio, estrarre la manopola bianca dalla macchina per il ghiaccio ed estrarre il vano della macchina automatica per il ghiaccio.
3. Pulire la macchina per il ghiaccio e installarla seguendo la procedura inversa dopo la pulizia.

AVVERTENZA!

Prima di effettuare la pulizia, staccare la spina di alimentazionedell'elettrodomestico.

Pulizia

Pulire l'elettrodomestico quando è vuoto o contiene pochi alimenti.

Per una corretta manutenzione e per evitare cattivi odori degli alimenti conservati, pulire l'elettrodomestico ogni quattro settimane.

AVVERTENZA!

Non pulire l'elettrodomestico con spazzole rigide, spazzole metalliche, detersivi in polvere, benzina, acetato di pentile, acetone e soluzioni organiche simili, soluzioni acide o alcaline. Per la pulizia adoperare un detergente speciale per frigoriferi per evitare danni.
▶ Non spruzzare o schizzare liquidi sull'elettrodomestico durante la pulizia.
Per pulire questo elettrodomestico non utilizzare apparecchi a vapore.
Non pulire i ripiani di vetro freddi con acqua calda. Un'improvvisa variazione della temperatura può causare la rottura del vetro.
Non toccare la superficie interna del vano congelatore, soprattutto con le mani bagnate, poiché le mani potrebbero congelarsi sulla superficie.
Se la temperatura aumenta, controllare lo stato degli alimenti congelati.

▶ Tenere sempre pulita la guarnizione dello sportello.

Pulire l'interno e l'alloggiamento dell'elettrodomestico con una spugna imbevuta di acqua calda e detergente neutro.

1. Strofinare l'interno e l'esterno del frigorifero (compresa la guarnizione dello sportello, la rastrelliera dello sportello, i ripiani di vetro, i vani ecc.) con un panno morbido o una spugna imbevuta di acqua calda (è possibile aggiungere un detergente neutro).

1. In presenza di liquidi versati, rimuovere tutte le parti contaminate, sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
2. In caso di versamenti di alimenti cremosi (ad es. panna o gelato fuso), rimuovere tutte le parti contaminate, lasciarle un po' di tempo in acqua calda a circa 40°C, poi sciacquarle sotto l'acqua corrente, asciugarle e ricollocarle nel frigorifero.
3. Nel caso in cui rimangano intrappolati piccoli oggetti all'interno del frigorifero (tra i ripiani o i cassetti), toglierli con una spazzolina morbida. Se non si riesce a raggiungere l'oggetto, rivolgersi all'assistenza Haier.

▶ Sciacquare e asciugare con un panno morbido

▶ Non lavare i componenti dell'elettrodomestico in lavastoviglie.

Attendere almeno 7 minuti prima di riavviare l'elettrodomestico, poiché un avvio frequente può danneggiare il compressore.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

Sostituzione delle lampade a LED

AVVERTENZA!

La lampada a LED deve essere sostituita solo dal produttore o da un tecnico dell'assistenza autorizzato.

La lampada adotta una sorgente luminosa a LED che riduce i consumi energetici e garantisce una lunga durata. In caso di anomalie, rivolgersi all'assistenza clienti. V. ASSISTENZA CLIENTI. Parametri della lampada.

Vano frigorifero: 12 V, max 2 W

Vano congelatore: 12 V, max 0,5 W

Inutilizzo per lunghi periodi

Se l'elettrodomestico non verrà adoperato per lunghi periodi e non verrà utilizzata solo la funzione Holiday o la funzione Fridge Off:

▶ Estrarre gli alimenti.
▶ Scollegare il cavo di alimentazione.
▶ Svuotare e pulire il serbatoio dell'acqua.
▶ Pulire l'elettrodomestico come descritto in precedenza.
▶ Lasciare aperti gli sportelli per evitare la produzione di cattivi odori all'interno.

Avviso

Spegnere l'elettrodomestico solo se è strettamente necessario.

Spostamento dell'elettrodomestico

1. Togliere tutti gli alimenti e staccare la spina dell'elettrodomestico.
2. Fissare con nastro adesivo i ripiani e gli altri componenti mobili presenti nel frigorifero e nel congelatore.
3. Non inclinare il frigorifero oltre 45°, altrimenti il sistema di refrigerazione potrebbe danneggiarsi.

AVVERTENZA!

Non sollevare l'elettrodomestico mantenendolo per le maniglie dello sportello.
▶ Non collocare mai l'elettrodomestico orizzontalmente a terra.

Molti problemi possono essere risolti personalmente senza particolari competenze. In caso di problemi, consultare tutte le soluzioni possibili indicate e attenersi alle seguenti istruzioni prima di contattare l'assistenza post-vendita. V. ASSISTENZA CLIENTI.

AVVERTENZA!

Prima di effettuare la manutenzione dell'elettrodomestico, spegnerlo e staccare la spina dalla presa di corrente.
La manutenzione delle apparecchiature elettriche deve essere effettuata solo da elettricisti qualificati, dal momento che eventuali riparazioni improprie possono causare danni notevoli.
Se il cavo di alimentazione è danneggiato, deve essere sostituito unicamente dal produttore, da un tecnico dell'assistenza o da una persona con analoga qualifica per evitare rischi.

Problema	Causa possibile	Soluzione possibile
Il compressore non funziona.	La spina non è collegata alla presa di corrente.L'elettrodomestico sta effettuando il ciclo di sbrinamento.	Collegare la spina alla presa di corrente.Ciò è normale per lo sbrinamento automatico.
L'elettrodomestico si aziona frequentemente o per un periodo di tempo troppo lungo.	La temperatura interna o esterna è troppo elevata.L'elettrodomestico è rimasto spento per un certo periodo di tempo.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.L'impostazione della temperatura del vano congelatore è troppo bassa.Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.Non è garantita la circolazione dell'aria necessaria.	In questo caso è normale che l'elettrodomestico rimanga in funzione più a lungo.Il raffreddamento completo l'elettrodomestico normalmente richiede 8-12 ore.Chiudere lo sportello o il cassetto e accertarsi che l'elettrodomestico sia a livello e che gli alimenti o i contenitori non urtino lo sportello.Non aprire lo sportello o il cassetto troppo spesso.Scegliere un'impostazione della temperatura più alta fino a quando la temperatura del frigorifero è soddisfacente. Per stabilizzare la temperatura del frigorifero occorrono 24 ore.Pulire la guarnizione dello sportello o del cassetto o farla sostituire dall'assistenza clienti.Garantire un'adeguata ventilazione.
L'interno del frigorifero è sporco e/o si sentono cattivi odori.	L'interno del frigorifero deve essere pulito.In frigorifero vengono conservati alimenti che producono un odore intenso.	Pulire la parte interna del frigorifero.Avvolgere completamente gli alimenti.
La temperatura nell'elettrodomestic o non è sufficientemente bassa.	La temperatura impostata è troppo alta.Sono stati collocati alimenti troppo caldi.Sono stati collocati troppi alimenti contemporaneamente.Gli alimenti sono troppo vicini tra loro.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.	Reimpostare la temperatura.Gli alimenti devono essere sempre raffreddati prima di conservarli.Non conservare troppi alimenti.Lasciare spazio tra i vari alimenti per consentire il passaggio del flusso d'aria.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.
La temperatura nell'elettrodomestic o è troppo bassa.	La temperatura impostata è troppo bassa.La funzione Power Freeze rimane in funzione troppo a lungo.	Reimpostare la temperatura.Disattivare la funzione Power Freeze
Formazione di umidità all'interno del vano frigorifero.	Il clima è troppo caldo e troppo umido.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Contenitori per alimenti o liquidi rimasti aperti.	Aumentare la temperatura.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Lasciare raffreddare gli alimenti caldi a temperatura ambiente e coprire cibi e liquidi.
Accumulo di umidità sul frigorifero sulla superficie esterna o tra gli sportelli e il cassetto.	Il clima è troppo caldo e troppo umido.Lo sportello o il cassetto non è chiuso bene. L'aria fredda all'interno dell'elettrodomestico e l'aria calda all'esterno formano condensa.	Ciò è normale in un clima umido; la situazione cambia quando l'umidità diminuisce.Accertarsi che lo sportello o il cassetto sia chiuso bene.
Presenza di molto ghiaccio e brina nel vano congelatore.	Gli alimenti non sono stati confezionati adeguatamente.Uno sportello o un cassetto dell'elettrodomestico non è chiuso bene.Lo sportello o il cassetto è stato aperto troppo spesso o troppo a lungo.Le guarnizioni dello sportello o del cassetto sono sporche, usurate, danneggiate o inadeguate.	Confezionare sempre gli alimenti.Chiudere lo sportello o il cassetto.Non aprire lo sportello o il cassetto troppo spesso.Pulire la guarnizione dello sportello o del cassetto oppure sostituirla.

Soluzione dei problemi

IT

Problema	Causa possibile	Soluzione possibile
	Qualcosa all'interno impedisce la chiusura corretta dello sportello o del cassetto.	Risistemare i ripiani, i cassetti incassati nello sportello o i contenitori interni per consentire la chiusura dello sportello o del cassetto.
I lati del vano e la striscia dello sportello si riscaldano.	-	È normale.
L'elettrodomestico emette suoni anomali.	L'elettrodomestico non è a livello.L'elettrodomestico urta qualche oggetto vicino.	Regolare i piedini per collocare l'elettro-domestico a livello.Rimuovere gli oggetti attorno all'elettro-domestico.
Si sente un lieve rumore, simile a quello dell'acqua che scorre.	-	È normale.
Viene emesso un allarme acustico.	Lo sportello del vano frigorifero è aperto.	Chiudere lo sportello o tacitare manualmente l'allarme.
Viene emesso un lieve sibilo.	È in funzione il sistema anticondensa.	Ciò evita la formazione di condensa ed è normale.
L'illuminazione interna o il sistema di raffreddamento non funziona.	La spina non è collegata alla presa di corrente.Problema della fonte di alimentazione.La lampada a LED è fuori uso.	Collegare la spina alla presa di corrente.Controllare l'alimentazione elettrica. Chiamare l'azienda elettrica locale.Chiamare l'assistenza per la sostituzione.

Per contattare l'assistenza tecnica, visitare il nostro sito web: https://corporate.haier-europe.com/en/ Nella sezione "website", scegliere la marca del prodotto e il paese. Si aprirà il sito web specifico contenente il numero di telefono e il modulo per contattare l'assistenza tecnica.

Interruzione della corrente

In caso di interruzione della corrente, gli alimenti dovrebbero rimanere freddi in maniera sicura per circa 12 ore. Durante un'interruzione prolungata della corrente, soprattutto in estate, attenersi ai suggerimenti seguenti:

▶ Limitare al massimo l'apertura dello sportello o del cassetto.
In caso di interruzione della corrente, non collocare altri alimenti nell'elettrodomestico.
Se viene fornito un preavviso di interruzione della corrente di durata superiore a 12 ore, produrre un po' di ghiaccio e collocarlo nella parte superiore del vano frigorifero.
▶ Dopo l'interruzione della corrente, è indispensabile controllare immediatamente gli alimenti.
Siccome la temperatura nel frigorifero aumenta durante un'interruzione della corrente o in caso di altri guasti, il periodo di conservazione e la commestibilità degli alimenti si riducono. Per evitare rischi per la salute, gli alimenti che si scongelano devono essere immediatamente consumati oppure cotti e ricongelati (se possibile).

Funzione di memoria durante un'interruzione di corrente

Al ripristino della corrente, l'elettrodomestico riprende il funzionamento in base alle impostazioni precedenti.

Disimballo

AVVERTENZA!

L'elettrodomestico è pesante. Per spostarlo occorrono almeno due persone.
Tenere fuori dalla portata dei bambini tutti i materiali di imballaggio e smaltirli nel rispetto dell'ambiente.

▶ Estrarre l'elettrodomestico dall'imballo.
▶ Togliere tutti i materiali di imballo.

Condizioni ambientali

La temperatura ambiente deve essere sempre compresa tra 10°C e 43°C, in quanto può influire

sulla temperatura interna dell'elettrodomestico e sui consumi energetici. Non installare l'elettrodomestico vicino ad altri elettrodomestici che emettono calore (forni, frigoriferi) senza isolamento.

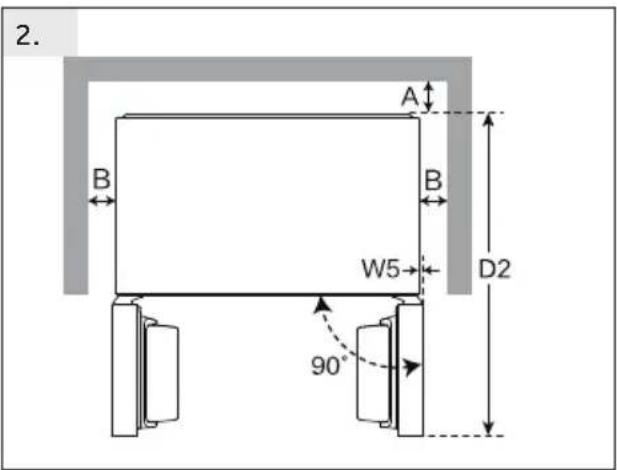

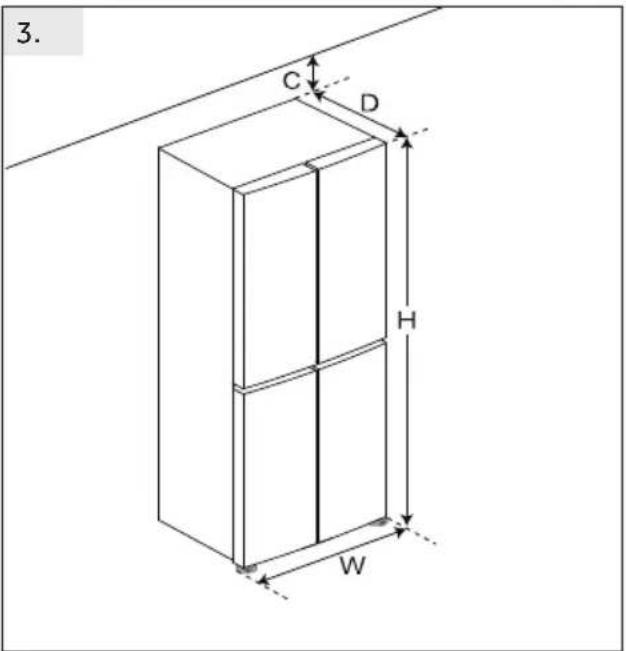

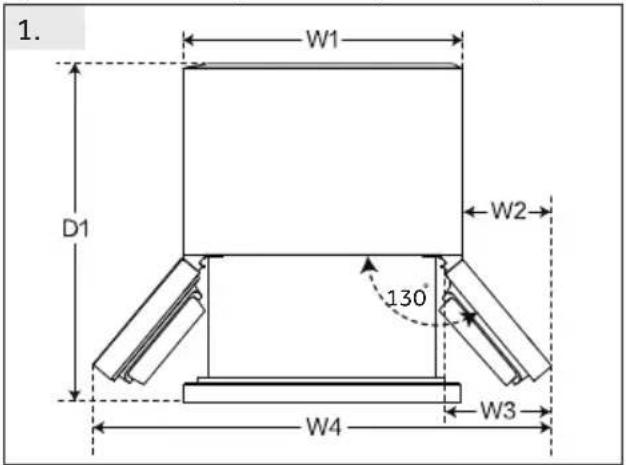

Spazio necessario

Spazio minimo quando lo sportello è aperto:

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

Sezione di ventilazione

Per ottenere una ventilazione sufficiente dell'elettro- domestico per motivi di sicurezza, attenersi alle indicazioni sulle sezioni di ventilazione.

Questo elettrodomestico non è progettato per l'installazione a incasso.

Allineamento dell'elettrodomestico

Installare l'elettrodomestico su una superficie solida e piana.

1. Inclinare lievemente all'indietro l'elettrodomestico.
2. Regolare i piedini sul livello desiderato.

Accertarsi che la distanza dalla parete lato cerniera sia almeno 100 mm affinché lo sportello possa aprirsi correttamente.

10 cm 10 cm 10 cm

1. max 45° 2.

3.

1. La stabilità può essere verificata spingendo diagonalmente l'elettrodomestico a destra e a sinistra. Il lieve ondeggiamento deve essere identico in entrambe le direzioni. In caso contrario, il telaio potrebbe deformarsi e le guarnizioni dello sportello potrebbero perdere. Una lieve inclinazione posteriore facilita la deformazione del telaio dello sportello che potrebbe provocare perdite delle guarnizioni. Una lieve inclinazione posteriore facilita la chiusura dello sportello.

Regolazione precisa degli sportelli

Se gli sportelli sono a livello, attenersi alla procedura seguente:

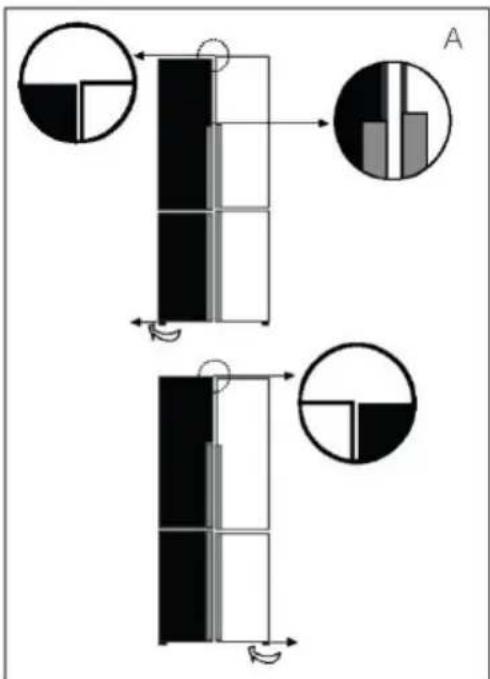

A) Utilizzo del piedino regolabile

Ruotare il piedino regolabile nella direzione indicata dalla freccia per sollevarlo o abbassarlo.

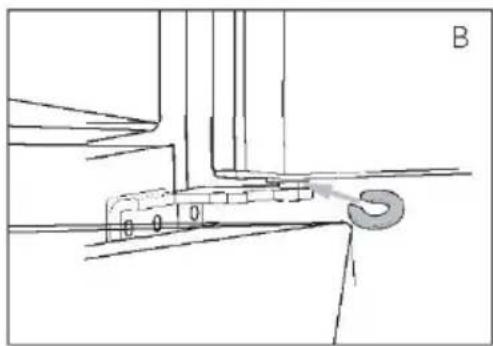

B) Uso di distanziatori

▶ Aprire lo sportello superiore e sollevarlo.

▶ Agganciare con attenzione il distanziatore (incluso nel sacchetto degli accessori) nell'anello di plastica bianco della cerniera centrale, a mano o con un utensile (ad es. una pinza). Attenzione a non graffiare o ammaccare lo sportello.

Avviso

Nell'uso futuro del frigorifero, il fenomeno degli sportelli non a livello può verificarsi a causa del peso degli alimenti conservati. Per risolvere il problema, utilizzare i metodi descritti sopra.

Tempo di attesa

L'olio di lubrificazione esente da manutenzione si trova nella capsula del compressore. Questo olio può percorrere il sistema di tubazioni chiuse durante il trasporto. Prima di collegare l'elettrodomestico all'alimentazione elettrica, attendere 2-5 ore in modo che l'olio torni nella capsula.

2 h

Collegamento elettrico

Prima di ogni collegamento, effettuare i seguenti controlli:

La fonte di alimentazione, la presa e i fusibili sono conformi ai dati indicati nella targhetta.
La presa di corrente è collegata a terra e non sono utilizzate prese multiple o prolunghe.
▶ La spina e la presa di corrente sono compatibili.

Collegare la spina a una presa domestica installata correttamente.

AVVERTENZA!

Per evitare rischi, un cavo di alimentazione danneggiato deve essere sostituito dall'assistenza clienti (v. scheda di garanzia).

AVVERTENZA!

Collegare solo a una fonte di acqua potabile. Il filtro dell'acqua filtra solo le impurità dell'acqua e pulisce e igienizza il ghiaccio. Non è in grado di sterilizzare o distruggere germi o altre sostanze nocive.
Se la pressione dell'acqua nel tubo è eccessiva, l'elettrodomestico potrebbe danneggiarsi. Se la pressione dell'acqua nel tubo è superiore a 0,6 MPa, installare un riduttore di pressione.
Prima del collegamento, controllare se l'acqua è pulita e limpida.

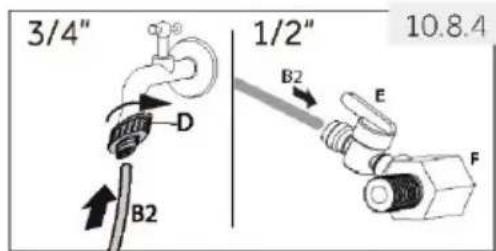

Avviso: collegamento idrico

▶ La pressione dell'acqua fredda deve essere compresa tra 0,15 e 0,6 MPa.
La massima lunghezza consentita del tubo idrico è 8 metri. Tubi più lunghi potrebbero influire sui cubetti di ghiaccio e sul contenuto di acqua fredda.
La temperatura ambiente deve essere almeno 0 °C.
▶ Tenere lontano il tubo idrico da fonti di calore.

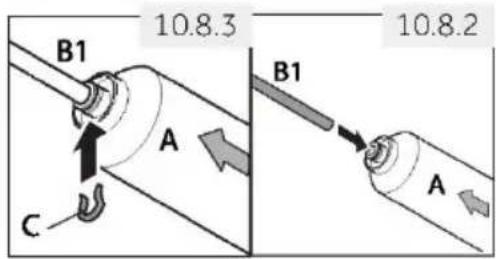

1. Tagliare il tubo in due in modo da ottenere due tubi della lunghezza necessaria per collegare il filtro (A) all'elettro-domestico (B1) e al rubinetto dell'acqua (B2) (Fig. 10.8-1). Adoperare una lama affilata per realizzare un taglio netto e pulito.

2. Inserire il tubo (B1) a circa 12 mm di profondità nel supporto del filtro dell'acqua (A) (Fig. 10.8-2). Installare il filtro nella direzione corretta. La freccia indica la direzione del flusso d'acqua.

3. Fissare il tubo con un morsetto (C) come illustrato nella Fig. 10.8-3.

4. Ripetere i passaggi 2 e 3 con il tubo (B2) sull'altro lato del filtro.

5. Collegare l'estremità del tubo (B2) a uno degli adattatori "D" o "E e F" per la rete idrica (Fig. 10.8-4).

6. Collegare l'estremità del tubo B1 alla valvola sulla parte posteriore dell'elettrodomestico (Fig. 10.8-5).

7. Aprire il rubinetto dell'acqua per accertarsi che l'impianto non perda, quindi sciacquare il tubo.

10.8.1 B1 A F E 1/2" B2 3/2" D

B1 10.8.3 10.8.2 A B1 A C

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

AVVERTENZA!

Accertarsi sempre che i collegamenti siano saldi, asciutti e privi di perdite.
▶ Non schiacciare, piegare o attorcigliare il tubo.

Specifiche del prodotto secondo il regolamento UE n. 2019/2016

Marca Haier
Nome / identificativo del modello	HCW7819EWMP	HCW7819EHMP
Categoria dell'elettrodomestico refrigerante (1)	7
Classe di efficienza energetica	E
Consumo energetico (2)	296 kWh/anno	296 kWh/anno
Capacità totale netta dell'intero vano frigorifero	358 litri	358 litri
di cui vano di refrigerazione	41 litri	41 litri
di cui vano per la conservazione del vino	-	-
di cui vano a temperatura di cantina - -
di cui vano per la conservazione degli alimenti freschi	317 litri	317 litri
Numero totale di bottiglie di vino (3) - -
Capacità totale del vano a temperatura variabile	89 litri	89 litri
Capacità totale del vano congelatore	88 litri	88 litri
Codifica a stelle (4)	***
Temperatura di progetto di "altri vani" (5) - -
Temperatura di conservazione più bassa del vano del vino	-	-
Senza formazione di brina • •
Tempo di aumento della temperatura	12 h	12 h
Capacità di congelamento (6)	11 kg / 24h	11 kg / 24h
Classe climatica (7) SN.N.ST SN.N.ST
Classe di rumorosità e di emissioni acustiche aeree (db(A)re 1pW)	C(38) C(38)
Tipo di elettrodomestico	Indipendente

Descrizioni:
• Si

(1) Categorie di refrigerazione domestica:

Categoria = Designazione

1 = Frigorifero con uno o più vani per alimenti freschi, 2 = Frigorifero con zona a temperatura di cantina, frigorifero con vano a temperatura di cantina e zona per il vino, 3 = Frigorifero con zona fredda e frigorifero con vano a zero stelle, 4 = Frigorifero con vano a una stella, 5 = Frigorifero con vano a due stelle, 6 = Frigorifero con vano a tre stelle, 7 = Frigorifero-congelatore, 8 = Congelatore, 9 = Congelatore a pozzetto, 10 = Frigoriferi multiuso e altri frigoriferi.

(2) In base ai risultati del test di conformità agli standard per 24 ore. Il consumo effettivo dipende dall'uso e dalla posizione dell'elettrodomestico.

(3) La capacità nominale si riferisce al numero di bottiglie standard da 0,75 litri che possono essere conservate nell'elettrodomestico in base alle istruzioni del produttore.

(4) * = vano -6 °C o meno; *** = vano per alimenti congelati -18 °C o meno; **** = vano per congelare alimenti -18 °C o meno con una capacità minima di congelamento.

(5) Per "altro vano" si intende un vano, diverso da quello per la conservazione del vino, destinato alla conservazione dialimenti particolari a temperature superiori a +14 °C.

(6) La capacità di congelamento si ottiene per una determinata quantità in base al tipo di elettrodomestico solo dopo il passaggio al funzionamento permanente e non può essere ripetuta entro 24 ore. Attenersi scrupolosamente alle istruzioni per l'uso.

(7) Classe climatica SN: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +10 °C e +32 °C.

Classe climatica N: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +32 °C. Classe climatica ST: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +38 °C. Classe climatica T: questo elettrodomestico è destinato all'uso con temperature ambiente comprese tra +16 °C e +43 °C.

Dati tecnici supplementari

Volume totale (litri) 535
Tensione / Frequenza	220-240 V~ / 50 Hz
Corrente di ingresso (A) 1,8
Fusibile principale (A) 16
Refrigerante / Quantità R600a / 67g
Dimensioni (A/L/P in mm) 1925 / 830 / 669

Assistenza clienti

Si consiglia di rivolgersi all'Assistenza Clienti Haier e di utilizzare ricambi originali.

In caso di problemi con l'elettrodomestico, consultare prima la sezione SOLUZIONE DEI

PROBLEMI. Se non si riesce a trovare una soluzione, contattare

▶ il rivenditore locale o
▶ Lo European Call Service-Center (vedere i numeri di telefono elencati di seguito) o
▶ Nell'area Service & Support su www.haier.com è possibile chiedere assistenza e trovare risposta a domande frequenti.

Per contattare l'assistenza, procurarsi i dati seguenti.

Le informazioni si trovano sulla targhetta.

Modello

N. di serie

Controllare anche la scheda di garanzia fornita con il prodotto.

European Call Service-Center
Paese*	Numero di telefono	Costi
Haier Italia (IT)	199 100 912
Haier Spagna (ES)	902 509 123
Haier Germania (DE)	0180 5 39 39 99	• 14 cent/min su linea fissa• max 42 cent/min su linea mobile
Haier Austria (AT)	0820 001 205	• 14,53 cent/min su linea fissa• max 20 cent/min su altre linee
Haier Regno Unito (UK)	0333 003 8122
Haier Francia (FR)	0980 406 409

* Per altri paesi. fare riferimento al sito www.haier.com
Haier Europe Trading S.r.l.
Filiale Regno unito
Westgate House, Westgate, Ealing
London, W5 1YY

DISPONIBILITÀ DEI RICAMBI

"Termostati, sensori di temperatura, circuiti stampati e lampade rimangono disponibili per almeno sette anni dopo l'immissione sul mercato dell'ultima unità del modello. Maniglie e cerniere degli sportelli, vassoi e cestelli rimangono disponibili per almeno di sette anni e le guarnizioni degli sportelli per almeno dieci anni dopo l'immissione sul mercato dell'ultima unità del modello."

GARANZIA

Garanzia minima: 2 anni per i paesi UE, 3 anni per la Turchia, 1 anno per il Regno Unito, 1 anno per la Russia, 3 anni per la Svezia, 2 anni per la Serbia, 5 anni per la Norvegia, 1 anno per il Marocco, 6 mesi per l'Algeria; per la Tunisia non è obbligatoria alcuna garanzia legale.

Per ulteriori informazioni sul prodotto, consultare https://eprel.ec.europa.eu/ o effettuare una scansione del codice QR apposto sull'etichetta energetica fornita con l'elettrodomestico.

Aviso: Desligar automaticamente

Ajuste fino das portas
