INSTRUKCJA OBSŁUGI HCW7819EWMP HAIER

PL OSTRZEŻENIE: Ryzyko pozaru/material łatwopalny.

Symbol wskazuje, ze istnieje ryzyko pożaru, ponieważ używane są materiały łatwopalne. Dbaj o to, aby uniknąć pożaru poprzez zapale nie łatwopalnego materiału.

Chłodziarko-zamrażarka

HCW7819EWMP HCW7819EHMP

Dziękujemy za zakup produktu firmy Haier.

Przed użyciem urządzenia należy dokładnie przeczytać niniejsze instrukcje. Instrukcje zawierają ważne informacje, które pomogą możliwe najlepiej wykorzystać funkcje urządzenia, bezpiecznie i prawidłowo je zainstalować, eksploatować oraz konserwować.

Niniejszą instrukcję obsługi należy przechowywać w dostępnym miejscu, aby móc z niej zawsze skorzystać w celu bezpiecznego i właściwego użytkowania urządzenia.

Przy sprzedaży urządzenia należy do niego dołączyć niniejszą instrukcję obsługi, a w przypadku przeprowadzki przekazać ją nowemu właścicielowi, aby mógł się zapoznać z urządzeniem i ostrzeżeniami dotyczącymi bezpieczeństwa.

Legenda

Ostrzeżenie – ważne informacje dotyczące bezpieczeństwa

Ogólne informacje i wskazówki

Informacje dotyczące ochrony środowiska

Pomóż chronić środowisko i ludzkie zdrowie. Wyrzuć opakowanie do odpowiednich pojemników do recyklingu. Pomóż recyklingować odpady z urządzeń elektrycznych i elektronicznych. Nie wyrzucaj urządzeń oznaczonych tym symbolem razem z odpadami domowymi. Oddaj produkt do miejscowego zakładu recyklingu lub skontaktuj się z urzędem miejskim.

OSTRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Czynniki chłodnicze i gazy muszą być utylizowane w profesjonalny sposób. Przed utylizacją upewnij się, że przewody układu chłodniczego nie są uszkodzone. Odłącz urządzenie od zasilania sieciowego. Odetnij przewód zasilający i zutylizuj go. Usuń tace i szuflady oraz zamek drzwi i uszczelki, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

Stare urządzenia nadal mają pewną wartość rezydualną. Dzięki przyjaznej dla środowiska metodzie utylizacji cenne surowce mogą być odzyskane i ponownie wykorzystane.

Cyklopentan, substancja palna nieszkodliwa dla ozonu, jest stosowany jako środek porotwórczy do wytwarzania pianki izolacyjnej.

Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego.

Więcej informacji na temat recyklingu tego produktu można uzyskać, kontaktując się z samorządem lokalnym, służbami zajmującymi się utylizacją odpadów lub prowadzonym przez specjalistów sklepem, z którego pochodzi produkt.

Informacje dotyczące bezpieczeństwa.... 4

Wskazówki dotyczące bezpieczeństwa 7

Przeznaczenie 12

Opis produktu 13

Panel sterowania....15

Użytkowanie....16

Wyposażenie....26

Pielęgnacja i czyszczenie....30

Usuwanie usterek....32

Instalacja....35

Dane techniczne 39

Obsługa klienta....41

Akcesoria

Sprawdź akcesoria i materiały zgodnie z tą lista:

Kostkarka do lodu z łyżką do lodu

2 tacki na jajka

Etykieta wydajności energe- tycznej

Karta gwarancyjna

Instrukcja obstugi

OSTRZEŻENIE!

Przed pierwszym użyciem

Upewnić się, że nie ma uszkodzeń powstałych podczas transportu.
Usunąć wszystkie opakowania i przechowywać w miejscu niedostępnym dla dzieci.
Odczekaj co najmniej dwie godziny (sześć godzin w przypadku zamrażarki pionowej) przed zainstalowaniem urządzenia, aby zapewnić pełną sprawność obiegu czynnika chłodniczego.
Zawsze przenosić urządzenie z pomocą co najmniej dwóch osób, ponieważ jest ono ciężkie.

Instalacja

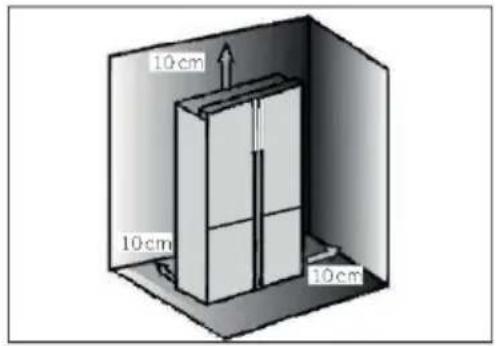

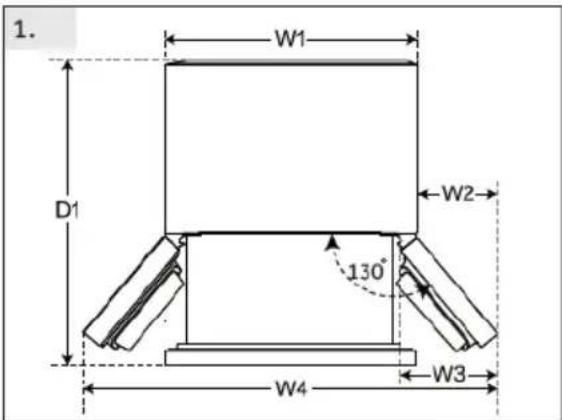

Urządzenie powinno być umieszczone w dobrze wentylowanym miejscu. Zapewnij przestrzeń co najmniej 10 cm nad urządzeniem i wokół niego.
▶ OSTRZEŻENIE: Należy dbać o drożność otworów wentylacyjnych w obudowie urządzenia wolnostojącego lub w konstrukcji do zabudowy.
Nigdy nie należy umieszczać urządzenia w wilgotnym miejscu lub w takim w którym może być ochlapane wodą. Zetrzyj plamy i zachlapania do sucha miękką i czystą ściereczką.
▶ Nie należy instalować urządzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł ciepła (np. pieców, grzejników).
Zainstalować i wypoziomować urządzenie w miejscu odpowiednim dla jego wielkości i przeznaczenia.
Upewnić się, że informacje dotyczące elektryki na tabliczce znamionowej są zgodne z parametrami zasilania. Jeśli tak nie jest, należy się skontaktować z elektrykiem.
Urządzenie jest zasilane prądem 220–240 V/50 Hz. Odbiegające od normy wahania napięcia mogą spowodować niewłączenie się urządzenia albo uszkodzenie regulatora temperatury lub sprężarki. Mogą też być przyczyną nietypowego hałasu podczas pracy. W takim przypadku powinien zostać zamontowany automatyczny regulator.
▶ Nie używaj adapterów wtyczek i przedłużaczy.
▶ OSTRZEŻENIE: Za urządzeniem nie powinny się znajdować większe ilości listew zasilających ani przenośnych zasilaczy.
▶ OSTRZEŻENIE: Podczas ustawiania urządzenia należy się upewnić, że kabel zasilający nie został przygnieciony ani uszkodzony.
▶ Nie stawaj na przewodzie zasilającym.

OSTRZEŻENIE!

▶ Używaj oddzielnego, łatwo dostępnego i uziemionego gniazdka. Urządzenie musi być uziemione.
▶ Tylko dla Wielkiej Brytanii: Kabel zasilający urządzenie jest wyposażony we wtyczki z 3 bolcami (z uziemieniem), która pasuje do standardowego gniazda z 3 przewodami (z uziemieniem). Nigdy nie odcinać ani nie wyjmować trzeciego bolca (z uziemieniem). Po zainstalowaniu urządzenia wtyczka powinna być dostępna.
▶ OSTRZEŻENIE: Uważać, aby nie uszkodzić obwodu chłodniczego.

Codzienne użytkowanie

Urządzenie może być obsługiwane przez dzieci powyżej 8 roku życia i przez osoby o ograniczonych możliwościach fizycznych, sensorycznych lub umysłowych lub osoby nieposiadające doświadczenia ani wiedzy pod warunkiem, że są one pod odpowiednim nadzorem lub zostały poinstruowane, jak bezpiecznie obsługować urządzenie i rozumieją związane z nim zagrożenia.
Dzieci nie powinny bawić się urządzeniem.
Dzieciom w wieku od 3 do 8 lat zezwala się na załadunek i rozładunek urządzeń chłodniczych, ale nie wolno im ich czyścić i instalować.
Trzymaj z dala od urządzenia dzieci poniżej 3 roku życia, chyba że są pod stałym nadzorem.
▶ Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez dozoru.
▶ Urządzenie musi być ustawione tak, aby wtyczka była dostępna.
Jeśli gaz węglowy lub inny łatwopalny gaz wycieka w pobliżu urządzenia, zamknij zawór wyciekającego gazu, otwórz drzwi oraz okna i nie odłączaj ani nie podłączaj kabla zasilającego chłodziarko-zamrażarki lub innego urządzenia.
Należy pamiętać, że urządzenie jest przeznaczone do pracy w specyficznym zakresie temperatur otoczenia od 10°C do 38°C. Urządzenie może nie działać prawidłowo, jeśli jest pozostawione na dłuższy czas w temperaturze powyżej lub poniżej wskazanego zakresu.
▶ Na chłodziarcę nie należy umieszczać niestabilnych przedmiotów (ciężkich przedmiotów, pojemników wypełnionych wodą), aby uniknąć obrażeń ciała spowodowanych upadkiem lub porażeniem prądem elektrycznym w wyniku kontaktu z wodą.
▶ Nie ciągnąć za półki drzwiowe. Drzwi mogą być pochylone, stojak na butelki może zostać wyciągnięty lub urządzenie może się przewrócić.

OSTRZEŻENIE!

Otwieraj i zamykaj drzwi tylko za pomocą klamek. Szczelina między drzwiami a komorą jest bardzo wąska. Nie trzymaj rąk w tych obszarach, aby uniknąć przycięcia palców. Otwieraj i zamykaj drzwi chłodziarko-zamrażarki tylko wtedy, gdy nie ma dzieci stojących w obrębie ruchu drzwi.
▶ Nigdy nie przechowywać butelkowanego piwa lub napojów, płynów w butelkach lub puszkach (oprócz alkoholi wysokoprocentowych), zwłaszcza napojów gazowanych w zamrażarce, ponieważ mogą one pęknąć podczas zamrażania.
▶ Nie przechowuj w urządzeniu substancji wybuchowych takich jak aerozole w puszce z łatwopalnymi gazami nośnymi.
▶ Nie należy przechowywać w urządzeniu leków, bakterii lub substancji chemicznych. To urządzenie jest urządzeniem gospodarstwa domowego. Nie zaleca się przechowywania materiałów, które wymagają śc iśle określonej temperatury.
Sprawdź stan żywności, jeśli w zamrażarce miało miejsce zwiększenie temperatury.
▶ Nie ustawiaj niepotrzebnie niskiej temperatury w komorze chłodziarki Ujemne temperatury mogą wystąpić przy wysokich ustawieniach. Uwaga: Butelki mogą wybuchnąć
▶ Nie dotykaj zamrożonych towarów mokrymi rękami (noś rękawiczki). Szczególnie nie należy jeść lizaków lodowych bezpośrednio po wyjęciu z komory zamrażarki. Istnieje ryzyko zamarznięcia lub powstania pęcherzy. PIERWSZA pomoc: umieścić natychmiast pod bieżącą zimną wodą. Nie odsuwaj się!
▶ Nie dotykaj wnętrza komory podczas zamrażalnika podczas pracy, zwłaszcza mokrymi rękami, ponieważ mogą one przymarznąć do jej powierzchni.
▶ Odłącz urządzenie w przypadku przerwy w zasilaniu lub przed czyszczeniem. Nie uruchamiaj ponownie urządzenia przez co najmniej 7 minut, ponieważ szybkie włączenie może doprowadzić do uszkodzenia sprężarki.
▶ OSTRZEŻENIE: Nie używać urządzeń elektrycznych wewnątrz komór do przechowywania żywności, chyba że są to urządzenia typu zalecanego przez producenta.

OSTRZEŻENIE!

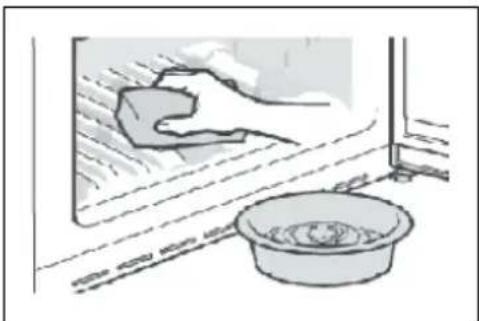

Konserwacja / czyszczenie

Upewnij się, że dzieci są nadzorowane podczas czyszczenia i konserwacji urządzenia.
Przed przystąpieniem do rutynowej konserwacji należy odłączyć urządzenie od zasilania elektrycznego. Nie uruchamiaj ponownie urządzenia przez co najmniej 7 minut, ponieważ szybkie włączenie może doprowadzić do uszkodzenia sprężarki.
Podczas odłączania urządzenia trzymaj za wtyczkę, a nie za przewód.
▶ Nie czyść urządzenia za pomocą twardych szczotek, szczotek drucianych, detergentów proszkowych, benzyny, octanu amylu, acetonu i podobnych roztworów organicznych, kwasu lub roztworów alkalicznych. Do czyszczenia należy używać specjalnego detergentu do lodówek/zamrażarek, aby uniknąć uszkodzenia. Można użyć ciepłej wody i roztworu sody oczyszczonej – około jedna łyżka stołowa sody oczyszczonej na litr/kwartę wody. Dokładnie spłucz wodą i wytrzyj do sucha. Nie używaj proszków czyszczących ani innych środków czyszczących o właściwościach ściernych. Nie myj wyjmowanych części urządzenia w zmywarce.
▶ Nie zeskrobuj szronu i lodu ostrymi przedmiotami. Nie używaj rozpylaczy, grzejników elektrycznych, takich jak suszarka do włosów, myjek parowych lub innych źródeł ciepła, aby uniknąć uszkodzenia plastikowych części.
▶ OSTRZEŻENIE: Nie używać urządzeń mechanicznych ani innych środków do przyspieszania procesu rozmrażania, chyba że są one zalecane przez producenta.
Jeśli kabel zasilający ulegnie uszkodzeniu, dla bezpieczeństwa należy zlecić jego wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
▶ Nie należy próbować samodzielnie naprawiać, demontować ani modyfikować urządzenia. W przypadku konieczności naprawy prosimy o kontakt z naszym działem obsługi klienta.
Jeśli lampy oświetleniowe ulegną uszkodzeniu, dla bezpieczeństwa należy zlecić ich wymianę producentowi, autoryzowanemu serwisowi lub osobom o podobnych kwalifikacjach.
▶ Usuń kurz z tyłu urządzenia co najmniej raz w roku, aby uniknąć zagrożenia ogniem, a także zwiększonego zużycia energii.

▶ Nie używaj aerozolu ani nie przepłukuj urządzenia podczas czyszczenia.
▶ Nie używaj wody lub pary do czyszczenia urządzenia.
▶ Nie czyścić zimnych szklanych półek lub drzwi gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie szkła.
Jeśli urządzenie nie będzie używane przez dłuższy czas, należy pozostawić je otwarte, aby zapobiec powstawaniu nieprzyjemnych zapachów w jego wnętrzu.

Informacje o gazie chłodzącym

OSTRZEŻENIE!

Urządzenie zawiera łatwopalny czynnik chłodniczy IZOBUTAN (R600a). Upewnij się, że układ chłodniczy nie został uszkodzony podczas transportu lub instalacji. Wyciek czynnika może spowodować uszkodzenie wzroku lub zapalenie. Jeśli wystąpiło uszkodzenie, trzymaj urządzenie z dala od otwartych źródeł ognia, dokładnie przew ietrz pomieszczenie, nie podłączaj ani nie odłączaj kabli zasilających tego lub innego urządzenia. Poinformuj obsługę klienta.

W przypadku kontaktu czynnika chłodniczego z oczami natychmiast przepłuczje pod bieżącą wodą i natychmiast skontaktuj się z okulistą.

OSTRZEŻENIE: Układ chłodniczy jest pod wysokim ciśnieniem. Nie manipuluj nim. Ponieważ stosowane są palne czynniki chłodnicze, urządzenie należy zainstalować, obsługiwać i serwisować ściśle według instrukcji obsługi i skontaktować się z profesjonalnym przedstawicielem lub naszym serwisem posprzedażowym w celu utylizacji urządzenia.

OSTRZEŻENIE!

W przypadku lodówek z funkcją Ice-Water należy zwrócić uwagę na następujące ostrzeżenie:

W przypadku urządzeń nieprzeznaczonych do podłączenia do sieci wodociągowej:

OSTRZEŻENIE: napełnić wyłącznie woda pitną.

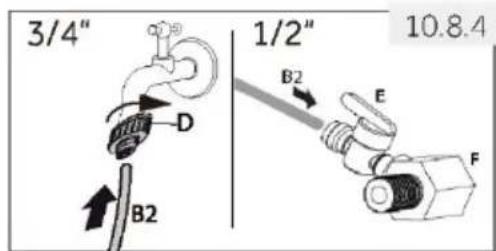

W przypadku urządzeń przeznaczonych do podłączenia do sieci wodociągowej:

OSTRZEŻENIE: podłącz tylko do zasilania wodą pitną.

Aby wyczyścić instalację wodną, należy zapoznać się z Instrukcją obsługi.

W razie pytań prosimy o kontakt z serwisem posprzedażnym.

Przeznaczenie

Urządzenie jest przeznaczone do użytku domowego oraz do innych podobnych zastosowań, takich jak

• użytkowanie w pomieszczeniach kuchennych przeznaczonych dla personelu sklepów, w biurach i innych miejscach pracy;
• użytkowanie w gospodarstwach rolnych i pomieszczeniach dla klientów hoteli, w motelach oraz innych środowiskach mieszkalnych;
• użytkowanie w pensjonatach;
• użytkowanie w środowisku cateringowym i przy innych zastosowaniach niehandlowych.

Jeżeli urządzenie nie będzie używane przez dłuższy czas i będzie wykorzystywana tylko funkcja Holiday lub funkcji wyłączenia chłodziarki/zamrażarki, to:

• Wyjmij jedzenie.
• Odłącz przewód zasilający.
• Opróżnij i wyczyść zbiornik wody.
• Wyczyść urządzenie jak opisano powyżej.

- Zostaw drzwi otwarte, aby zapobiec tworzeniu się wewnątrz nieprzyjemnych zapachów.

▶ Aby zapewnić bezpieczne przechowywanie potraw lub wina, należy postępować zgodnie z niniejszą instrukcją obsługi.

Urządzenie powinno być czyszczone co najmniej co cztery tygodnie, aby zapewnić dobrą konserwację i zapobiec nieprzyjemnym zapachom przechowywanej żywności. Uszczelka drzwi powinna być zawsze utrzymywana w czystości.

(1.) Wyczyść wnętrze i zewnętrzną część lodówki, w tym uszczelkę drzwi, stojak na drzwi, szklane półki, pudełka itp., miękkim ręcznikiem lub gąbką zanurzoną w ciepłej wodzie (można dodać neutralny detergent).

(2.) W przypadku przypadkowego rozlania cieczy wszystkie zanieczyszczone elementy należy usunąć i umieścić pod bieżącą wodą. Po umyciu wytrzeć i osuszyć.

(3.) W przypadku rozlanego kremu (np. śmietany, topniejących lodów), należy wyjąć wszystkie zanieczyszczone części, włożyć je na chwilę do ciepłej wody o temperaturze ok. 40°C, następnie spłukać bieżącą wodą, osuszyć i włożyć z powrotem do lodówki/zamrażarki.

(4.) W przypadku, gdy jakaś mała część lub element dostanie się do wnętrza lodówki (pomiędzy półki lub szuflady), użyć małego miękkiego pędzelka, aby go wyciągnąć. Jeśli nie udało się dotrzeć do tego elementu, prosimy o kontakt z serwisem Haier.

▶ Aby uniknąć zanieczyszczenia żywności, należy przestrzegać następujących instrukcji:

- Otwarcie drzwi na długi czas może spowodować znaczny wzrost temperatury w komorach urządzenia.

- Regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością oraz dostępne systemy odwadniające.

- Wyczyścić zbiorniki na wodę, jeśli nie były używane przez 48 godzin; przepłukać instalację wodną podłączoną do wodociągu, jeśli w oda nie była pobierana przez 5 dni.

- Surowe mięso i ryby należy przechowywać w odpowiednich pojemnikach w chłodziarcz/zamrażarce, tak aby nie stykały się z innymi produktami spożywczymi ani nie skapywały na nie ich soki. Aby zapewnić bezpieczne przechowywanie środków spożywczych, żywność rozpuszczalną i surowe mięso/ryby należy przechowywać oddzielnie.

- Długwiazdkowe komory do przechowywania mrożonek są odpowiednie do przechowywania wstępnie zamrożonej żywności, przechowywania lub przygotowywania lodów oraz wytwarzania kostek lodu.

- Komory jedno-, dwu- i trzygwiazdkowe nie są odpowiednie do zamrażania świeżej żywności.

- Jeżeli urządzenie chłodnicze pozostaje przez dłuższy czas puste, należy je wyłączyć, rozmrozić, wyczyścić, wysuszyć i pozostawić otwarte drzwi, aby zapobiec rozwojowi pleśni wewnątrz urządzenia.

▶ Szczegółowe informacje na temat najbardziej odpowiedniej części komory urządzenia do przechowywania określonych rodzajów żywności, z uwzględnieniem rozkładu temperatury w poszczególnych przedziałach urządzenia, znajdują się w drugiej części instrukcji.

Utylizacja

Symbol — na produkcie lub jego opakowaniu wskazuje, że produkt nie może być traktowany jak odpady gospodarstwa domowego. Należy go oddać do odpowiedniego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego do recyklingu. Zapewniając prawidłową utylizację urządzenia, pomagasz zapobiegać ewentualnym negatywnym konsekwencjom dla środowiska i zdrowia ludzkiego, które mogą wystąpić na skutek nieprawidłowego przetwarzania odpadów z niniejszego urządzenia. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, służbą utylizacji odpadów domowych lub sklepem, w którym produkt został zakupiony.

W związku z tym, że stosowane są palne gazy izolacyjne, w celu utylizacji urządzenia prosimy o kontakt z profesjonalnym przedstawicielem lub naszym serwisem posprzedażowym.

OSTRZEŻENIE!

Ryzyko obrażeń lub uduszenia!

Czynniki chłodnicze i gazy muszą być utylizowane w profesjonalny sposób. Przed utylizacją upewnij się, że przewody układu chłodniczego nie są uszkodzone. Odłącz urządzenie od zasilania sieciowego. Odetnij przewóć zasilający i zutylizuj go. Usuń tace i szuflady oraz zamek drzwi i uszczelki, aby zapobiec zamknięciu się dzieci i zwierząt w urządzeniu.

OSTROŻNIE!

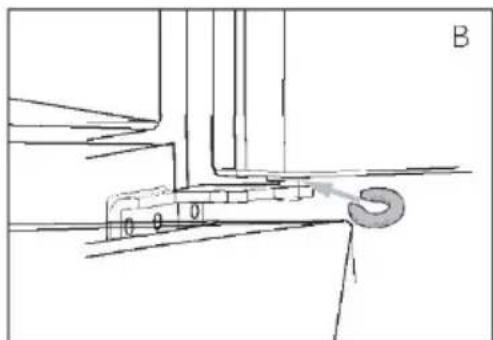

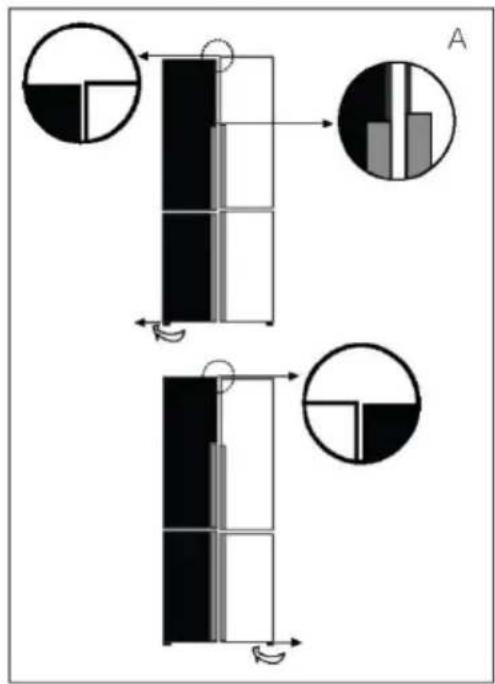

1.

Po zamknięciu drzwi pionowa listwa drzwi na lewych drzwiach powinna być wygięta wewnątrz (1).

2.

Jeśli próbujesz zamknąć lewe drzwi, a pionowa listwa drzwiowa jest niezapięta (2), należy ją najpierw zgiąć, w przeciwnym razie listwa drzwiowa uderzy w wał mocujący lub prawe drzwi. W ten sposób może dojść do uszkodzenia drzwi lub wycieku.

W ramie znajduje się gwint grzewczy. Temperatura powierzchni nieco wzrośnie, co jest normalne i nie wpłynie na działanie urządzenia.

Przeznaczenie

To urządzenie jest przeznaczone do chłodzenia i zamrażania żywności. Został zaprojektowany wyłącznie do użytku w gospodarstwach domowych i podobnych zastosowaniach, takich jak pomieszczenia kuchenne dla personelu w sklepach, biurach i innych środowiskach pracy; w gospodarstwach rolnych oraz przez klientów w hotelach, motelach i innych obiektach mieszkalnych, a także w pensjonatach i gastronomii. Nie jest przeznaczone do użytku komercyjnego ani przemysłowego. Zmiany lub modyfikacje urządzenia są niedozwolone. Użycie niezgodne z przeznaczeniem może spowodować zagrożenie i utratę roszczeń gwarancyjnych.

Normy i dyrektywy CE

Produkt ten spełnia wymagania wszystkich obowiązujących dyrektyw UE z odpowiednimi normami zharmonizowanymi, które przewidują oznakowanie CE.

Uwaga

Z powodu zmian technicznych i różnych modeli, niektóre ilustracje w tej instrukcji mogą się różnić od Twojego modelu.

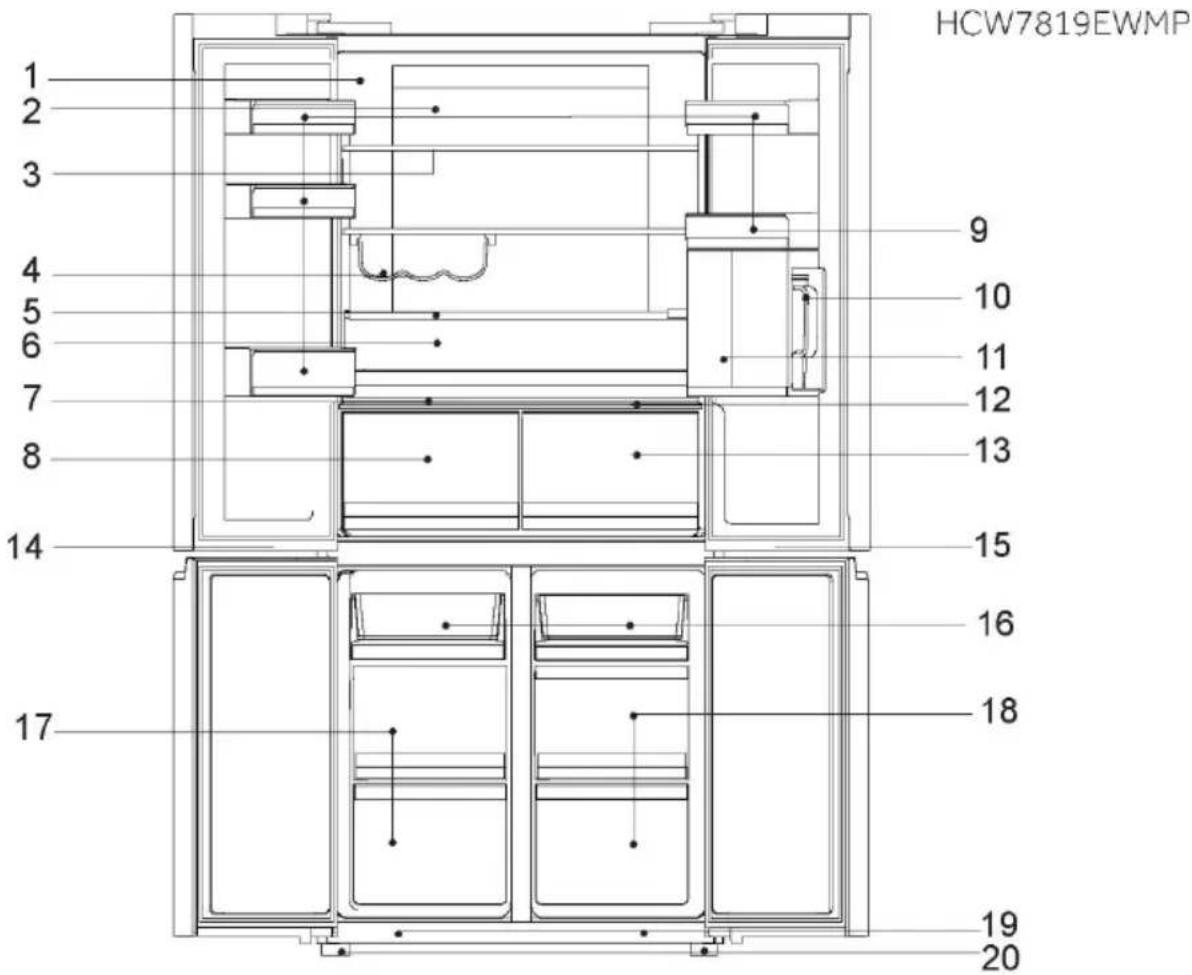

HCW7819EWMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 Tabliczka znamionowa
2 Lampka tylna i kanał wentylacyjny REF
3 Szklana półka
4 Stojak na wino
5 Obracana pokrywa szuflady na owoce i warzywa
6 Szuflada na owoce i warzywa
7 Panel Humidity box
8 HumidityZone
9 Kosz na drzwiach

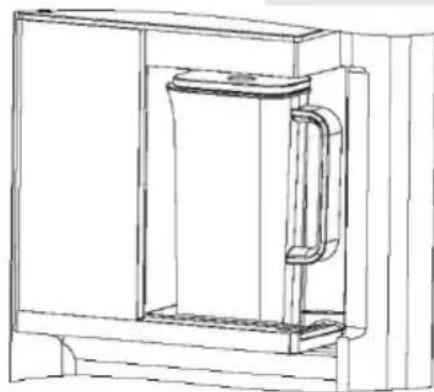

10 Czajnik na wodę
11 Uchwyt czajnika
12 Panel szuflady MyZone

13 Szuflada MyZone
14 Lampka LED komory zamrażarki
15 Lampka LED komory SwitchZone
16 Taca do zamrażania
17 Skrzynka zamrażarki
18 Szuflada SwitchZone
19 Przełącznik lampy
20 Regulowane nóżki

Uwaga

Z powodu zmian technicznych i różnych modeli, niektóre ilustracje w tej instrukcji mogą się różnić od Twojego modelu.

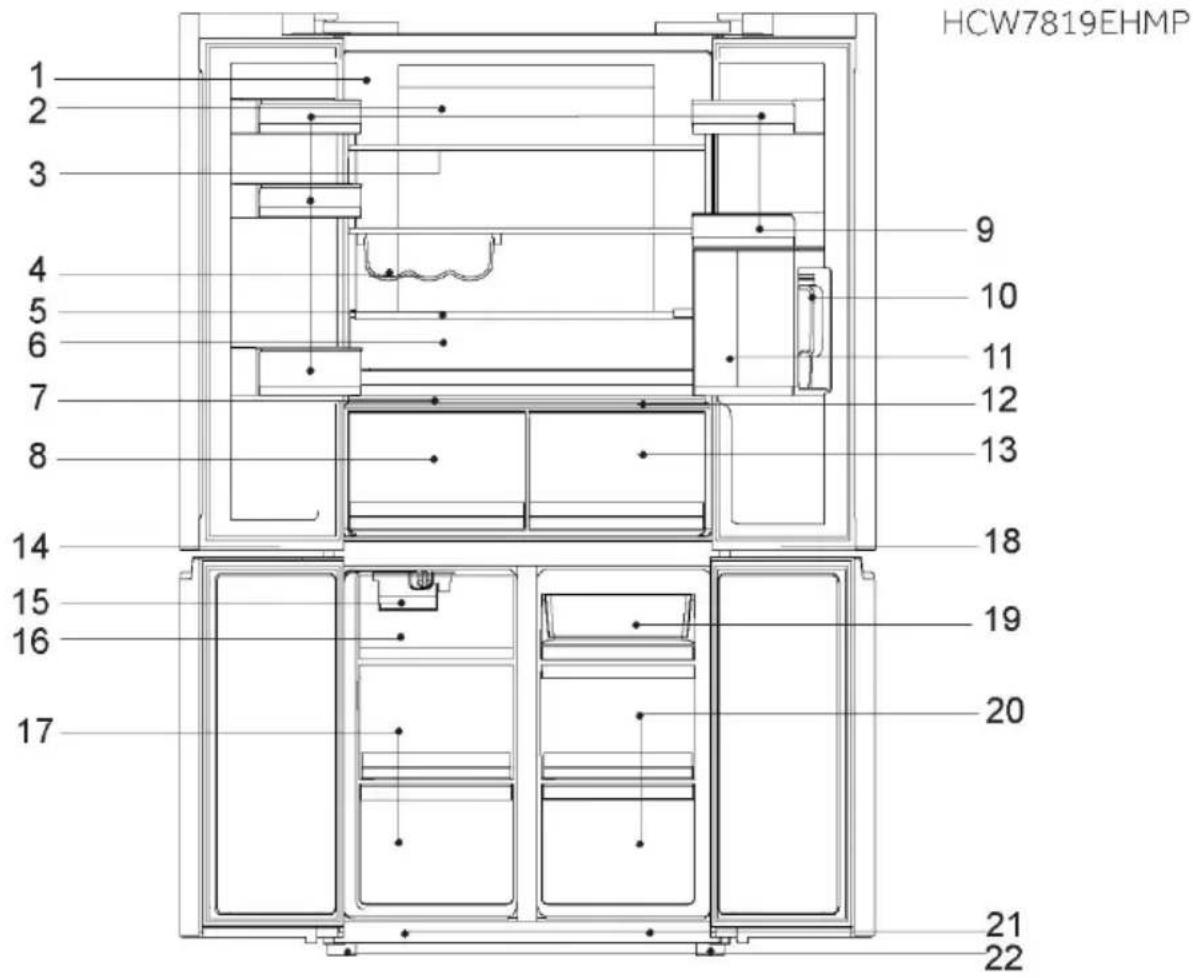

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Tabliczka znamionowa
2 Lampka tylna i kanał wentylacyjny REF
3 Szklana półka
4 Stojak na wino
5 Obracana pokrywa szuflady na owoce i warzywa
6 Szuflada na owoce i warzywa
7 Panel Humidity box
8 Humidity Box
9 Kosz na drzwiach

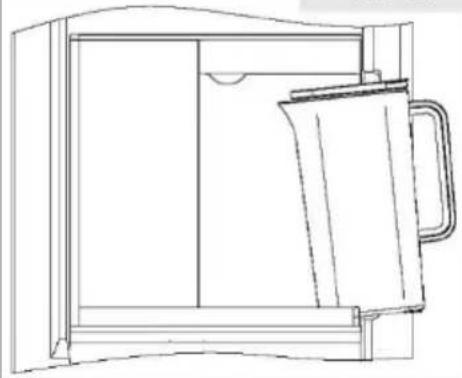

10 Czajnik na wodę
11 Uchwyt czajnika
12 Panel szuflady MyZone

13 Szuflada MyZone
14 Lampka LED komory zamrażarki
15 Kostkarka do lodu
16 Szuflada na lód
17 Skrzynka zamrażarki
18 Lampka LED komory Switch Zone
19 Taca do zamrażania
20 Szuflada SwitchZone
21 Przełącznik lampy
22 Regulowane nóżki

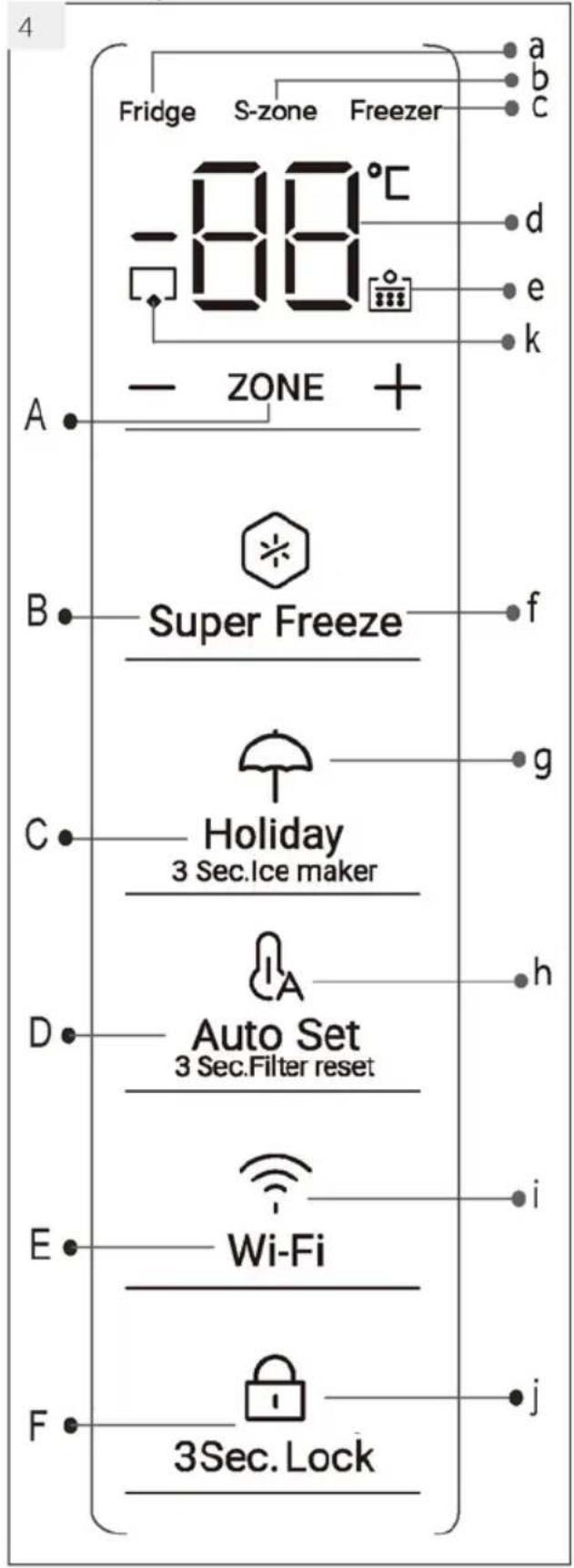

Panel sterowania (Rys. 4)

A Przełącznik trybu chłodziarko-Switch-zamrażarki

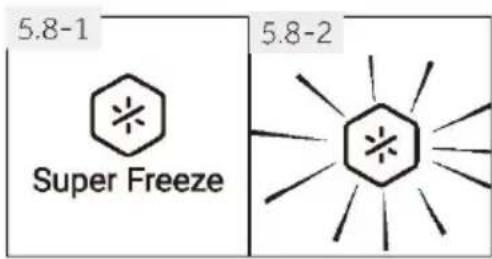

B Włączanie/wyłączanie funkcji Super Freeze
C Funkcja Holiday włączona/wyłączona 3 sek. Wyłącznik/Włącznik kostkarki do lodu (HCW7819EHMP)

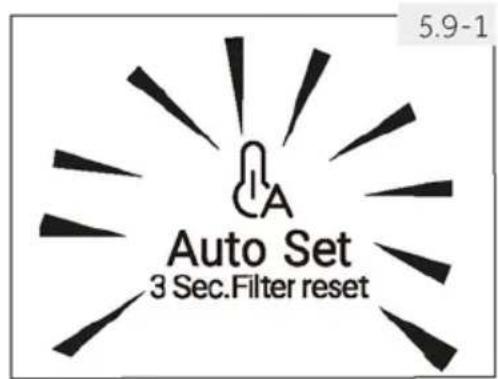

D Tryb automatyczny i resetowanie ostrzeżenia filtra wody

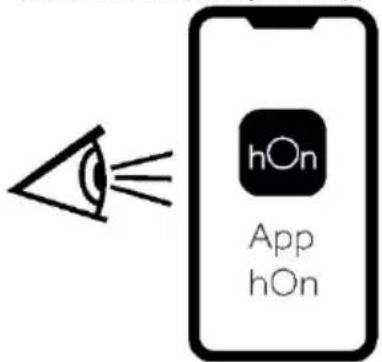

E Ustawienia Wi-Fi

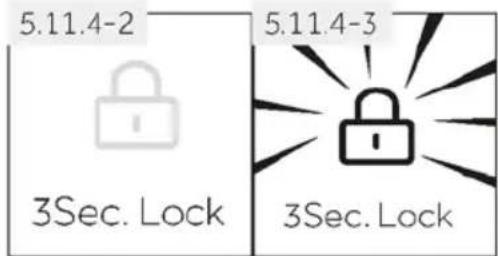

F Blokowanie/odblokowanie panelu

Wskaźniki:

a Wybrana komora lodówki
b Wybrano Switch Zone
c Wybrana komora zamrażarki
d Temperatura komory chłodziarki i zamrażarki
e Ostrzeżenie o wymianie filtra wody
f Funkcja Super Freeze

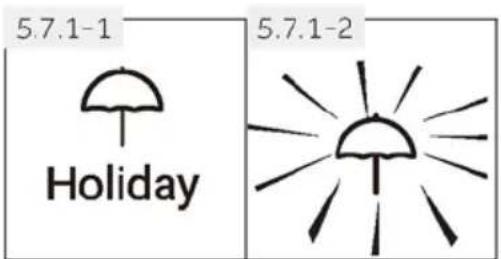

g Funkcja Holiday
h Funkcja automatycznej inteligencji
i Funkcja Wi-Fi
j Blokada panelu
k Automatyczna kostkarka do lodu (HCW7819EHMP)

5.1 Przed pierwszym użyciem

▶ Usuń wszelkie opakowania, trzymaj je w miejscu niedostępnym dla dzieci i zutylizuj w sposób przyjazny dla środowiska.
Przed włożeniem żywności wyczyść wnętrze i obudowę urządzenia wodą z dodatkiem łagodnego detergentu.
▶ Po wypoziomowaniu i wyczyszczeniu urządzenia odczekaj co najmniej 2 godzin przed podłączeniem go do zasilania. Patrz rozdział INSTALACJA.
Przed załadowaniem żywności należy wstępnie schłodzić komory z wysokimi ustawieniami. Funkcje Super Freeze pomagają szybko schłodzić komory.
▶ Temperatury chłodziarki i zamrażarki są automatycznie ustawiane odpowiednio na 5°C i -18°C. To są zalecane ustawienia. W razie potrzeby można ręcznie zmienić ustawioną temperaturę. Patrz TRYB REGULACJI RĘCZNEJ.

5.2 Klawisze czujnika

Przyciski na panelu sterowania sąklawiszami czujników, które reagują przy delikatnym dotknięciu palcem.

5.3 Włącz/Wyłącz urządzenie.

Urządzenie zacznie pracę jak tylko zostanie podłączone do źródła energii

Gdy urządzenie jest włączone po raz pierwszy, wyświetlane są rzeczywiste temperatury lodówki i zamrażarki ("a" i "b"). Wyświetlacz zacznie migać. Jeśli drzwi są zamknięte, wyłączy się po 30 sekundach. Może blokada panelu jest aktywna.

Uwaga: Ustawienia wstępne

Urządzenie jest wstępnie ustawione na zalecaną temperaturę 5°C (lodówka) i -18°C (zamrażarka). W normalnych warunkach otoczenia nie trzeba ustawiać temperatury.
Wstępnie ustawiona funkcja szuflady My Zone to „Fruits and Vegetables” dla szuflady HumidityZone „High humidity”
Gdy urządzenie zostanie włączone po uprzednim odłączeniu od głównego źródła zasilania, osiągnięcie prawidłowej temperatury może potrwać do 12 godzin.

Przed wyłączeniem należy opróżnić urządzenie. Aby wyłączyć urządzenie, wyciągnij przewód zasilający z gniazdka.

5.4 Tryb czuwania

Ekran wyświetlacza wyłącza się automatycznie 30 sekund po naciśnięciu klawisza. Wyświetlacz zostanie automatycznie zablokowany. Zapala się automatycznie po dotknięciu dowolnego klawisza lub otwarciu drzwi/szuflady.

5.5

3Sec. Lock

5.5 Panel blokady/odblokowania

Uwaga: Blokada panelu

Panel sterowania jest automatycznie blokowany przed aktywacją, jeśli przez 30 sekund nie zostanie naciśnięty żaden klawisz. W przypadku jakichkolwiek ustawień panel sterowania musi być odblokowany.

Dotknij przycisk „F“ przez 3 sekundy, aby zablokować wszystkie elementy panelu przed aktywacją (Rys. 5.5). Wyświetlony zostanie odpowiedni wskaźnik „f”.

▶ Aby odblokować ponownie, dotknij klawisza.

5.6 Alarm otwarcia drzwi/szuflady

Gdy jedne z drzwi lodówki lub jedna z szuflad zamrażarki zostaną otwarte na dłużej niż 1 minutę, rozlegnie się alarm otwarcia drzwi/szuflady. Alarm drzwi można także wyłączyć poprzez zamknięcie drzwi/szuflady. Jeśli drzwi/szuflada pozostaną otwarte dłużej niż 7 minut, oświetlenie wnętrza lodówki i panelu sterowania wyłączy się automatycznie.

5.7 Wybierz tryb pracy

Może być konieczne wybranie jednego z następujących dwóch sposobów ustawienia urządzenia:

5.7.1-1 Holiday 5.7.1-2

5.7.1 Tryb Holiday

1. Odblokować panel dotykając klawisz „F”, jeśli jest zablokowany (rys. 5.5).
2. Dotknąć klawisz „C" (Holiday) (Rys. 5.7.1-1).
3. Wskaznik „f” zapala się i funkcja jest włączona (Rys. 5.7.1-2).

Powtarzając powyższe czynności lub wybierając inną funkcję, można ponownie wyłączyć tę funkcję.

1. Przytrzymując klawisz „C” przez 3 sekundy, zapala się wskaźnik „k” (Automatyczna kostkarka do lodu) i aktywowana jest funkcja (tylko HCW7819EHMP).

OSTRZEŻENIE!

W przypadku używania funkcji Holiday w komorze chłodziarki nie wolno przechowywać żadnę żywności. Temperatura + 17°C jest zbyt wysoka, aby przechowywać żywność. Tylko komora zamrażarki będzie działać.

5.7.2 Tryb regulacji ręcznej

Aby ręcznie wyregulować temperaturę urządzenia w celu przechowywania określonej żywności, można ustawić ją za pomocą przycisku regulacji temperatury:

Uwaga: Konflikt z innymi funkcjami

Temperatura nie może być regulowana, jeśli jakakolwiek inna funkcja (Super Freeze, Hoilday, Automatycznego ustawiania) jest włączona lub wyświetlacz jest zablokowany. Odpowiedni wskaźnik będzie migał wraz z brzęczykiem.

5.7.2.1 Wyregulować temperaturę lodówki

1. Odblokować panel dotykając klawisz „F”, jeśli jest zablokowany (rys. 5.5).

2. Dotknąć przycisk „A" (ZONE), aby wybrać komorę chłodziarki, zapali się kontrolka „a” i włączy się komora chłodziarki (Rys. 5.7.2-1).

Wyświetlana jest rzeczywista temperatura w komorze chłodziarki (Rys. 5.7.2-2).

1. Dotykać kolejno klawiszy „+” lub „-”, aż pożądana wartość temperatury zacznie migać (Rys. 5.7.2-3). Przy każdym dotknięciu klawisza rozlegnie się sygnał. Temperatura wzrasta w sekwencjach 1°C od minimum 1°C do maksimum 9°C. Optymalna temperatura w lodówce wynosi 5 °C. Niższe temperatury oznaczają niepotrzebne zużycie energii.

2. Dotknąć dowolny klawisz z wyjątkiem "+" i " - ", aby potwierdzić, lub po 5 sekundach ustawienie zostanie potwierdzone automatycznie. Wyświetlana temperatura przestaje migać.

5.7.2.2 Ustawić temperaturę zamrażarki

1. Odblokować panel dotykając klawisz „F”, jeśli jest zablokowany (rys. 5.5).

2. Dotknąć klawisz „A" (ZONE), aby wybrać komorę zamrażarki, zapali się wskaźnik „a" i komora zamrażarki zostanie aktywowana (Rys. 5.7.2-4). Wyświetlana jest rzeczywista temperatura w komorze zamrażarki (Rys. 5.7.2-6).

3. Dotknąć kolejno klawisza „b" (Zamrażarka), aż żądana wartość temperatury zacznie migać (Rys. 5.7.2-5). Przy każdym naciśnięciu klawisza rozlegnie się sygnał. Temperatura wzrasta w sekwencjach 1°C od -14°C do -24°C. Optymalna temperatura w zamrażarce wynosi -18°C. Nższe temperatury oznaczają niepotrzebne zużycie energii.

4. Dotknąć dowolny klawisz z wyjątkiem „+” lub „-” (zamrażarka), aby potwierdzić, lub ustawienie potwierdzi się automatycznie po 5 sekundach. Wyświetlana temperatura przestaje migać.

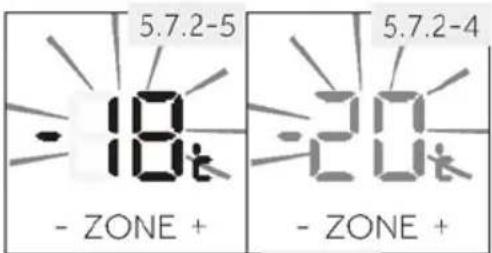

5.7.2.3 Wyregulować temperaturę dla Switch Zone Dotknąć klawisz „A" (ZONE), aby wybrać Zone S, a konwersja temperatury Zone S może zostać wykonana w ten sam sposób, wykonując powyższe kroki (Rys.5.7.2-6)

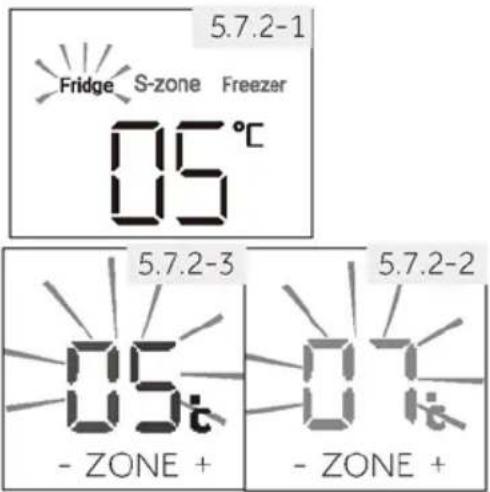

5.7.2-1 Fridge S-zone Freezer 05°C 5.7.2-3 05t - ZONE + 5.7.2-2 07t - ZONE +

Fridge S-zone Freezer -05°C 5.7,2-4

- 18t - ZONE + 5.7.2-5 - ZONE + 5.7.2-4

5.7.2-6 Fridge S-zone Freezer -0.05°C

Uwaga: Wpływ na temperaturę

Następujące czynniki wpływają na temperatury wewnętrzne:

▶ Temperatura otoczenia

▶ Częstotliwość otwierania drzwi

▶ Liczba przechowywanej żywności

▶ Instalacja urządzenia

5.8-1 Super Freeze 5.8-2

5.8 Funkcja Super Freeze

Świeża żywność powinna być zamrożona tak szybko, jak ta możliwe. To umożliwia zachowanie najlepszej wartości odżywczej, wyglądu i smaku. Funkcja Super Freeze przy - spiesza zamrażanie świeżej żywności i chroni już przecho- wywane produkty przed niepożądanym ogrzaniem. Jeśli konieczne jest jednorazowe zamrożenie dużej ilości żywności, zaleca się włączenie funkcji Super Freeze na 24 godziny przed użyciem zamrożonego pomieszczenia. Po uruchomieniu funkcji temperatura wynosi od -24°C do -30°C.

1. Odblokować panel dotykając klawisz „F”, jeśli jest zablokowany (rys. 5.5).
2. Dotknąć przycisk „B" (Super Freeze) (Rys. 5.9.-1).
3. Wskaźnik „f” zapala się i funkcja jest włączona (Rys. 5.9.-2). Powtarzając powyższe czynności lub wybierając inną funkcję, można ponownie wyłączyć tę funkcję.

Uwaga: Automatyczne wyłączanie

Funkcja Super Freeze wyłączy się automatycznie po 50 godzinach. Następnie urządzenie pracuje w uprzednio ustawionej temperaturze.

5.9 Tryb automatycznego ustawiania

Jeśli nie masz żadnych specjalnych wymagań, zalecamy użycie trybu automatycznego ustawiania. W tym trybie urządzenie może automatycznie regulować ustawienia temperatury w zależności od temperatury otoczenia izmiany temperatury w urządzeniu. Funkcja tajest całkowicie bezobsługowa.

1. Odblokować panel dotykając „F”, jeśli jest zablo kowany (rys. 5.5).
2. Dotknąć klawisza „D" (Rys. 5.9-1)

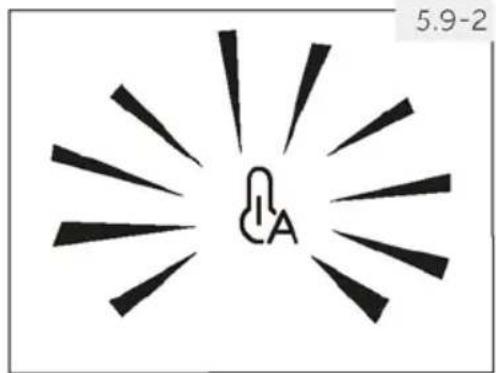

3. Zapala się wskaźnik „h” i funkcja jest aktywna (rys.5.9-2). Powtarzając powyższe czyn ności lub wybierając inną funkcję, można ponownie wyłączyć tę funkcję.

5.9-1 Auto Set 3 Sec.Filter reset

5.10 Ustawienia trybu Wi-Fi

PROCEDURA PAROWANIA APLIKACJI

Krok 1 • Pobierz aplikację hOn w sklepie.

Krok 2

Załóż konto w aplikacji hOn lub zaloguj się, jeśli masz już konto

Krok 3 Postępuj zgodnie z instrukcjami parowania w aplikacji hOn App

Lodówka wyposażona jest w szufladę MyZone. Zgodnie z wymaganiami dotyczącymi przechowywania żywności można wybrać najbardziej odpowiednią funkcję, aby uzyskać optymalną wartość odżywczą żywności. Dostępne są następujące funkcje:

5.11.1 Funkcja Cheese

Urządzenie zapewnia komorę na cenną żywność z łagodnym i suchym świeżym powietrzem dzięki inteligentnej kontroli, dzięki czemu można uniknąć wilgoci, aby skutecznie zachować wartości odżywcze żywności przez długi czas. Funkcja ta jest odpowiednia do przechowywania suchej żywności o niskiej zawartości wody, takiej jak herbata, kawa, suszone owoce itp.

5.11.2 Funkcja Fruits & Veg

Funkcja tajest odpowiednia do przechowywania owoców i warzyw, takich jak jabłka i marchew.

Uwaga: Funkcja Fruits & Veg

Owoce wrażliwe na zimno, takie jak ananas, awokado, banany, grejpfruty i warzywa, takie jak ziemniaki, bakłażany, fasola, ogórki, cukinia i pomidory oraz ser nie powinny być przechowywane w szufladzie MyZone.

5.11.3 Funkcja 0 °C Fresh

Ta funkcja ustawia temperaturę w szufladzie My Zone na 0 °C. Nadaje się do przechowywania świeżej żywności, takiej jak mięso, ryby, małże lub produkty rozpuszczalne. Większość produktów spożywczych pozostaje świeża w temperaturze 0 °C, ale nie jest mrożona.

Uwaga: 0 °C Fresh

Ze względu na różną zawartość wody w mięsie, niektóre mięso o większej wilgotności zostanie zamrożone w temperaturze niższej niż 0 °C. Tak więc mięso „natychmiast krojone” należy przechowywać w szufladzie MyZone, w temperaturze min. 0°C.

Uwaga: Szuflada MyZone

▶ Należy zawsze włączyć jedną z trzech funkcji komory MyZone
Po wybraniu opcji „0°C Fresh" lub „Cheese" ustaw temperaturę komory chłodniczej na średnim poziomie (5°C), aby zachować żywność w optymalnym środowisku przecho - wywania.

5.11.4 Wybierz funkcję szuflady MyZone

Funkcję można wybrać za pomocą oddzielnego panelu (rys. 5.11.4-1), który znajduje się przy pokrywie szuflady.

1. Jeśli kontrolka „n” zapali się, panel jest zablokowany i musi zostać odblokowany przez dotknięcie przycisku „N” (3 Sec. Lock) na 3 sekundy (rys. 5.11.4-2). Włączy się brzęczyk i zgaśnie wskaźnik „n” (Rys. 5.11.4-2).
2. Dotknąć odpowiedni klawisz „K/L/M” żądanej funkcji. Po kilku sekundach zaświeci się odpowiedni wskaźnik „k/l/m” i funkcja zostanie aktywowana.
3. Zablokować panel, naciskając przycisk „N” (3Sec. Lock) przez 3 sekundy. Włączy się brzęczyk i wskaźnik „n” (Rys. 5.11.4-3).

Komora chłodziarki jest wyposażona w szufladę HumidityZone. Odpowiedni moduł usuwania polietylenu poprawia zachowanie świeżości poprzez usunięcie dojrzewalni.

Dostępne są następujące funkcje:

Funkcja		Rekomendowana żywność
Low Hum.		Suche owoce i inne sucha żywność o niskiej zawartości wody, takie jak masło, tłuszcze i oleje, chleb lub czekolada.
Mid Hum.		Gruszki, winogrona, czereśnie itp.
High Hum.		Kapusta, grzyby itp.


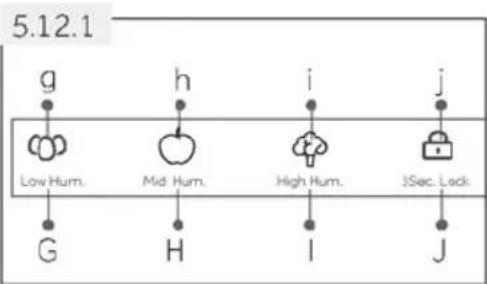

5.12.1 Wybierz funkcję szuflady HumidityZone

Wilgotność w tej szufladzie można regulować za pomocą oddzielnego panelu kontroli wilgotności (rys. 5.12.1), który znajduje się przy pokrywie szuflady.

Kroki są takie same jak opisane w rozdziale 5.11.4, ale tylko przy użyciu panelu dla HumidityZone.

Uwaga: Blokada panelu

Panel sterowania szuflady MyZone i HumidityZone jest automatycznie blokowany przed aktywacją, jeśli drzwi są otwarte. W przypadku jakichkolwiek ustawień panel sterowania musi być odblokowany.

Przed pierwszym użyciem funkcji Ice i Water

Przed pierwszym użyciem należy przepłukać wodę prze: filtr, aby usunąć zanieczyszczenia lub powietrze uwięzione w zbiorniku na wodę i systemie filtracyjnym.

W przypadku wody

• Naciśnij przycisk dozownika wody, aby uzyskać 4 litry wody - odczekaj 4 minuty przed ponownym naciśnięciem dozownika.
• Uzyskaj 4 litry wody i odczekaj kolejne 4 minuty - wraz z wodą może pojawić się osad węglowy. Nie jest to szkodliwe. Jest to standardowy osad pojawiający się podczas procesu płukania.
• Uzyskaj kolejne 4 litry wody. - Zapobiega to nadmiernemu kapaniu wody z dozownika.
• Przez kilka dni po instalacji z dozownika może wypływać kilka kropel wody. Ma to na celu usunięcie pozostałego powietrza uwięzionego w dozowniku.
• Przed użyciem należy upewnić się, że lodówka była schłodzona przez co najmniej 2 godziny.

Wydajność filtra wody będzie wzrastać wraz z użytkowaniem, osiągając optymalną wydajność po dwóch do trzech pełnych pojemnikach wody.

Używanie dozownika wody

Upewnij się, że wykonałeś czynności opisane w punkcie „Zanim zaczniesz korzystać z funkcji Ice oraz Water" przed pierwszym użyciem dozownika do wody.

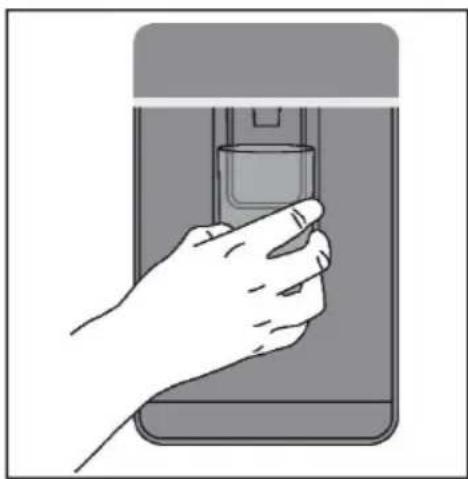

Dozowanie

Urządzenie zostało zaprojektowane do obsługi jedną ręką. Aby dozować wodę, należy delikatnie nacisnąć podkładkę dozującą szklanką lub pojemnikiem z dala od podkładki dozującej. Mocne naciśnięcie na podkładkę dozującą nie zwiększy przepływu ani nie wyda więcej wody.

OSTRZEŻENIE!

Aby uniknąć uszkodzenia mienia lub obrażeń ciała, nie wkładaj rąk, palców ani przedmiotów do otworu dozownika.

7.1-1

7. Wprowadzenie funkcji czajnika na wodę

Ten produkt to czajnik do herbaty owocowej z zimną wodą, użytkownicy muszą otworzyć górną pokrywę, a następnie dodać herbatę owocową.

Następnie czajnik umieszcza się w uchwycie, aby był automatycznie napełniany wodą i pobierany w razie potrzeby do użytku (rys.7.1-1).

Tylko model HCW7819EHMP jest dostępny z automatycznym uzupełnianiem wody.

(Jeśli nie ma funkcji automatycznego pobrania wody, należy ręcznie włać wodę do czajnika)

7.1-2

7.1.1 Od strony uchwytu podnieś do góry wzdłuż krawędzi górnej pokrywy, aby otworzyć górną pokrywę;

7.1.2 Plasterki owoców lub inne produkty herbaciane można umieścić w herbacie owocowej;

7.1.3 Podczas montażu sitka do herbaty owocowej i dolnej pokrywy można je zdemontować obracając zgodnie z kierunkiem strzałki i zamontować odwrotnie;

7.1.4 Gdy czajnik ma być umieszczony w uchwycie, odchylić rynienkę lekko w dół i włożyć ją do środka. (Rys.7.1-2)

7.1.5 Gdy czajnik jest wyjmowany za uchwyt czajnika, należy podnieść uchwyt do góry i wyciągnąć go poziomo.

PORADY:

Przed użyciem włącz funkcję automatycznego uzupełniania.

▶ Wyłącz funkcję automatycznego uzupełniania, jeśli nie używasz jej przez dłuższy czas.

▶ Regularnie wycieraj wodę spod pojemnika z dzbankiem na wodę, w przeciwnym razie funkcja automatycznego uzupełniania będzie niedostępna.

▶ Funkcja automatycznego uzupełniania nie będzie działać prawidłowo, jeśli ciśnienie wody będzie niższe niż 0,3-0,5 MPa

Po odcięciu dopływu wody funkcja automatycznego uzupełniania nie będzie działać. Aby zadziałała po podłączeniu do dopływu wody, wyjmij dzbanek na wodę i włóż go ponownie.

PORADY:

Przed włączeniem urządzenia zdejmij folię opakowaniową z dzbanka na wodę.
▶ Nie wlewaj do dzbanka napojów o temperaturze powyżej 60°C.
▶ Postępuj zgodnie z instrukcjami, aby rozpakować zaparzacz do herbaty
Upewnij się, że dzbanek na wodę jest ustawiony we właściwej pozycji, w przeciwnym razie może to spowodować awarię funkcji lub przelanie się wody.
Upewnij się, że funkcja automatycznego wypełniania została włączona przed jej użyciem (HCW7819EHMP)
▶ Torebkę z herbatą lub kawą można umieścić w dzbanku na wodę, wyłączyć funkcję automatycznego uzupełniania po napełnieniu napoju w dzbanku.
▶ Proszę dokończyć herbatę w ciągu 24h, w przeciwnym razie może to spowodować jej zepsucie.
▶ Wyłącz funkcję automatycznego uzupełniania i wyczyść dzbanek, jeśli nie jest używany przez dłuższy czas.
▶ Regularnie wycieraj wodę spod pojemnika z dzbankiem na wodę, w przeciwnym razie funkcja automatycznego uzupełniania będzie niedostępna (HCW7819EHMP).
▶ Funkcja automatycznego uzupełniania nie będzie działać prawidłowo, jeśli ciśnienie wody będzie niższe niż 0,3-0,5 MPa
▶ Po odcięciu dopływu wody funkcja automatycznego uzupełniania nie będzie działać. Aby zadziałała po podłączeniu do dopływu wody, wyjmij dzbanek na wodę i włóż go ponownie.

Uwaga

1. Temperatura napełniania napojów w czajniku nie powinna przekraczać 60 °C.
2. Jeśli na uchwycie znajduje się woda, należy wytrzeć go delikatnie, w przeciwnym razie może to mieć wpływ na funkcję automatycznego napełniania wodą.
3. Upewnij się, że czajnik jest zainstalowany na miejscu. W przeciwnym razie funkcja automatycznego pobierania wody może ulec awarii lub może dojść do przepełnienia!
4. Brakuje obracania i demontowania herbaty owocowej zgodnie z kierunkiem wskazanym przez strzałkę.
5. Wypij herbatę z czajniku w ciągu 24 godzin, bo zbyt długi czas może spowodować pogorszenie smaku.
6. Czajnik należy wyczyścić na czas, jeśli jest napełniony herbatą lub nie jest używany przez dłuższy czas
7. Czajnik można napełnić samą wodą bez dodawania owoców czy herbaty.

7.2 Czyszczenie

7.2.1 Zdejmij pokrywę;
7.2.2 Podzielić pokrywę na górną pokrywę, dolną pokrywę i rynienkę do herbaty owocowej.
7.2.3 Oczyścić czajnik i jego części miękką gąbką zanurzoną w wodzie.
7.2.4 Użyj rozcieńczonego środka do czyszczenia naczyń, aby usunąć uporczywe plamy.
Po usunięciu plam przepłukać wodą.

Uwaga

▶ Temperatura wody nie może przekraczać 60 °C;
▶ Nie używać zmywarki do naczyń do czyszczenia;

Wskazówki dotyczące przechowywania świeżej żywności

Przechowywanie w komorze chłodziarki

▶ Należy utrzymywać temperaturę w chłodziarce poniżej 5°C
▶ Gorące jedzenie musi zostać schłodzone do temperatury pokojowej przed włożeniem go do urządzenia.
▶ Żywność przechowywana w lodówce powinna zostać wcześniej umyta i wysuszona
Przechowywana żywność powinna być odpowiednio zamknięta, aby uniknąć zmiany zapachu lub smaku.
Nie należy przechowywać nadmiernej ilości żywności. Należy zachować odstępy pomiędzy produktami spożywczymi, aby umożliwiać cyrkulację zimnego powietrza dla zapewnienia lepszego i bardziej jednorodnego chłodzenia
▶ Żywność spożywaną codziennie należy przechowywać z przodu półki.
Pozostaw szczelinę pomiędzy żywnością a wewnętrznymi ściankami, umożliwiającą przepływ powietrza. W szczególności nie należy przechowywać żywności przy tylnej ścianie: żywność może zamarznąć przy tylnej ścianie. Unikać bezpośredniego kontaktu żywności (zwłaszcza tłustej lub kwaśnej) z wkładką wewnętrzną, ponieważ olej/kwas może spowodować rozję wkładki wewnętrznej. Usuwać tłuste/kwaśne zabrudzenia, gdy tylko się pojawią.
Rozmrażaj mrożoną żywność w komorze chłodziarki. W ten sposób można wykorzystać zamrożoną żywność do obniżenia temperatury w komorze i oszczędzania energii.
W lodówce można przyspieszyć proces starzenia się owoców i warzyw takich jak cukinia, melon, papaja, banan, ananas itp. Dlatego nie zaleca się przechowywania ich w lodówce. Jednak przez pewien czas możliwe jest przyspieszenie dojrzewania zielonych owoców. Cebula, czosnek, imbir i inne warzywa korzeniowe również powinny być przechowywane w temperaturze pokojowej.
▶ Nieprzyjemne zapachy wewnątrz lodówki to znak, że coś się rozlało i konieczne jest czyszczenie. Zobacz „PIELEGNACJA I CZYSZCZENIE”.
Różne rodzaje żywności powinny być umieszczane w różnych miejscach w zależności od ich właściwości:

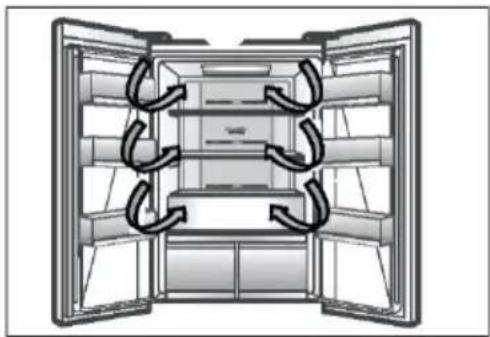

Uwaga

Należy zachować odległość większą niż 10 mm między umieszczoną żywnością a kanałem wentylacyjnym lub czujnikami, aby zapewnić efekt chłodzenia.

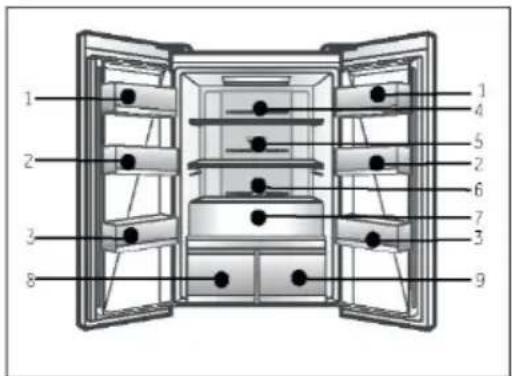

1 2 3 8 1 4 5 2 6 7 3 9

1 Masło, ser, jajka, przyprawy itp.
2 Jaja, konserwy, przyprawy itp.
3 Napoje i żywność w butelkach.
4 Żywność marynowana, konserwy itp.
5 Produkty mięsne, przekąski itp.
6 Makaron, mleko, tofu, nabiał itp.
7 Owoce, warzywa, sałatka itp.
8 Humidity Box
▶ Masło, tłuszcze, oleje, czekolada itp.
▶ Gruszki, winogrona, czereśnie itp.
: Kapusta, grzyby itp.

9 My Zone

▶ :erbata, kawa, suszone owoce itp.
: Jabłka, marchew itp.
▶ : Surowa świeża żywność

Przechowywanie w komorze zamrażarki

▶ Należy utrzymywać temperaturę zamrażarki na poziomie 18°C
24 godziny przed włączeniem funkcji Power-freeze; - dla małych ilości żywności wystarczy 4-6 godzin.
▶ Gorące jedzenie musi zostać schłodzone do temperatury pokojowej przed włożeniem go do komory zamrażarki.
Żywność pokrojona na małe porcje zamraża się szybciej i jest łatwiejsza do rozmrożenia i ugotowania. Zalecana waga każdej porcji wynosi mniej niż 2,5 kg
Zaleca się zapakowanie żywności przed jej włożeniem do zamrażarki. Zewnętrzna strona opakowania musi być sucha, aby uniknąć sklejania się worków. Materiały opakowaniowe powinny być bezwonne, hermetyczne, nietrujące i nietoksyczne.
Aby uniknąć upływu terminu przydatności do spożycia, należy podać na opakowaniu datę zamrożenia, termin i nazwę produktu, zgodnie z okresami przechowywania różnych produktów spożywczych.
▶ OSTRZEŻENIE:! Kwas, zasady, sól itp. mogą spowodować rozję wewnętrznej powierzchni zamrażarki. Nie należy umieszczać żywności zawierającej te substancje (np. ryb morskich) bezpośrednio na wewnętrznej powierzchni. Słona woda w zamrażarce powinna być natychmiast oczyszczona.
▶ Nie należy przekraczać czasu przechowywania żywności zalecanego przez producentów. Należy wyjąć z zamrażarki tylko wymaganą ilość jedzenia.
Należy szybko spożyć rozmrożoną żywność. Rozmrożonego jedzenia nie wolno ponownie zamrażać, jeśli nie zostanie najpierw ugotowane, w przeciwnym razie może być niejadalne.
▶ Nie wkładaj nadmiernej ilości świeżej żywności do komory zamrażarki. Patrz pojemność zamrażarki - patrz DANE TECHNICZNE lub dane na tabliczce znamionowej.
Zywność może być przechowywana w zamrażarce w temperaturze wynoszącej co najmniej -18°C przez okres od 2 do 12 miesięcy, w zależności od jej właściwości (np. mięso: 3-12 miesięcy, warzywa: 6-12 miesięcy)
Podczas zamrażania świeżej żywności należy unikać kontaktu z już zamrożoną żywnością. Ryzyko rozmrożenia!

Przechowując komercyjnie zamrożoną żywność, należy przestrzegać następujących wytycznych:

Zawsze postępuj zgodnie z wytycznymi producenta dotyczącymi czasu przechowywania żywności. Nie należy przekraczać tych wytycznych!
Staraj się, aby czas między zakupem a przechowywaniem był jak najkrótszy, aby zachować jakość żywności.
Kupuj mrożonki, które były przechowywane w temperaturze -18°C lub niższej.
▶ Unikaj kupowania żywności, której opakowanie jest pokryte lodem lub szronem — oznacza to, że produkty mogły w pewnym momencie zostać częściowo rozmrożone i ponownie zamrożone — wzrost temperatury wpływa na jakość żywności..

Uwaga

Należy zachować odległość większą niż 10 mm między umieszczoną żywnością a kanałem wentylacyjnym, aby zapewnić efekt chłodzenia.

System obiegu powietrza

Lodówka jest wyposażona w system obiegu powietrza, dzięki któremu chłodne strumienie powietrza znajdują się na każdym poziomie półki. Pomaga to utrzymać jednolitą temperaturę, dzięki czemu żywność jest dłużej świeża.

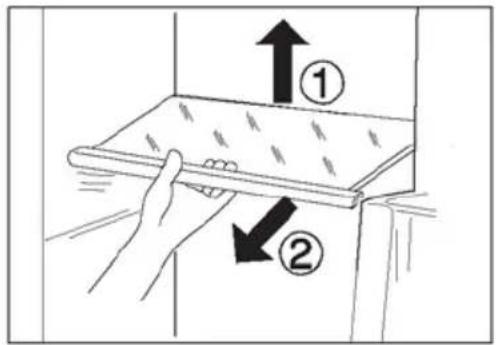

Wysokość półek można dostosować do potrzeb przecho - wywania.

1. Aby przenieść półkę, zdejmiją najpierw, podnosząc tylną krawędź (1) i wyciągając (2).
2. Aby ponownie zamontować półkę, należy nałożyć ją na uchwyty po obu stronach i przesunąć do pozycji najbardziej wysuniętej do tyłu, aż tylna część półki znajdzie się w szczelinach po bokach.

Uwaga:

Upewnij się, że wszystkie końca półki są wypoziomowane.

① ① ②

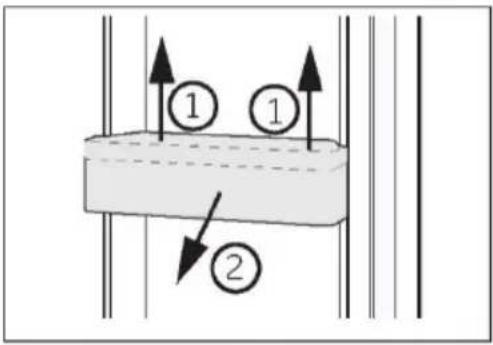

Wyjmowane półki na drzwiach

Półki na drzwiach można zdemontować w celu czyszczenia:

Położ dłonie po obu stronach półki, podnieś ją do góry (1) i wyciągnij (2).

W celu ponownego zamontowania półek powyższe czynności wykonuje się w odwrotnej kolejności.

OPCJONALNIE: OK-wskaźnik temperatury

Wskaźnik temperatury OK może być używany do określania temperatur poniżej +4°C. Jeżeli wskaźnik nie wskazuje „OK”, należy stopniowo obniżać temperaturę.

Uwaga:

Po włączeniu urządzenia osiągnięcie właściwej temperatury może potrwać do 12 godzin.

Wyjmowana szuflada zamrażarki

Aby wyjąć szufladę, wyciągnij ją maksymalnie (1), podnieś i wyjmij (2).

W celu ponownego włożenia szuflady powyższe czynności wykonuje się w odwrotnej kolejności.

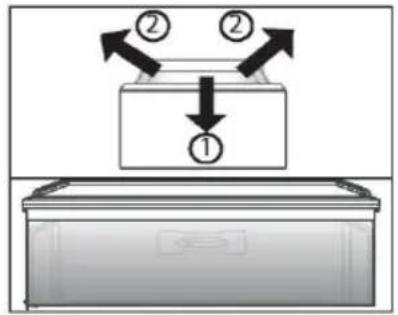

Szuflada na owoce i warzywa

Strefa przechowywania owoców i warzyw, aby zachować ich świeżość i zdrowie.

Uwaga: Szuflada na owoce i warzywa

Owoce wrażliwe na zimno, takie jak ananas, awokado, banany, grejpfruty i warzywa, takie jak ziemniaki, bakłażany, fasola, ogórki, cukinia i pomidory oraz ser nie powinny być przechowywane w szufladzie na owoce i warzywa.

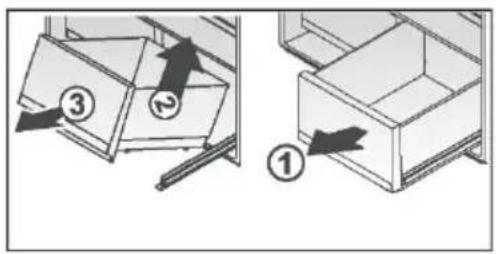

Humidity Box i szuflada MyZone

Sposób użycia i ustawienia Humidity Box i szuflady MyZone opisany jest w rozdziale UŻYTKOWANIE.

Aby wyjąć szufladę:

1. Wyciągnąć (1) w maksymalnym zakresie (Rys. 7.5).
2. Podnieść (2), aby wysunąć szufladę z szyny i wyjąć. Można ją zamontować w odwrotnej kolejności.

Po otwarciu drzwi zapala się wewnętrzne oświetlenie LED. Na działanie świateł nie ma wpływu żadne z pozostałych ustawień urządzenia.

Wskazówki dotyczące oszczędzania energii

Upewnij się, że urządzenie jest właściwie wentylowane (patrz MONTAŻ).
▶ Nie należy instalować urządzenia w bezpośrednim świetle słonecznym lub w pobliżu źródeł ciepła (np. pieców, grzejników).
▶ Unikaj niepotrzebnie niskiej temperatury w urządzeniu. Zużycie energii zwiększa się wraz z ustawieniem niższej temperatury w urządzeniu.
▶ Takie funkcje jak SUPER-FREEZE lub SUPER-COOL zużywają więcej energii.
Przed włożeniem ciepłej żywności do urządzenia należy poczekać, aż ostygnie.
▶ Otwieraj drzwi możliwie rzadko i na krótko.
▶ Nie przepetniaj urządzenia, aby nie blokować przepływu powietrza.
▶ Unikaj powietrza w opakowaniu z żywnością.
Utrzymuj w czystości uszczelki drzwi, aby zapewnić prawidłowe ich zamykanie.
▶ Rozmrażaj mrożoną żywność w komorze chłodziarki.
Najbardziej energooszczędna konfiguracja wymaga, aby urządzenie utrzymywało szuflady, pojemniki na żywność, półki itp. w stanie fabrycznej świeżości, a żywność powinna być umieszczona tak daleko, jak to możliwe, bez blokowania wylotów kanału wentylacyjnego.

Uwaga:

Sekwencja montażu jest odwrotna do sekwencji demontażu

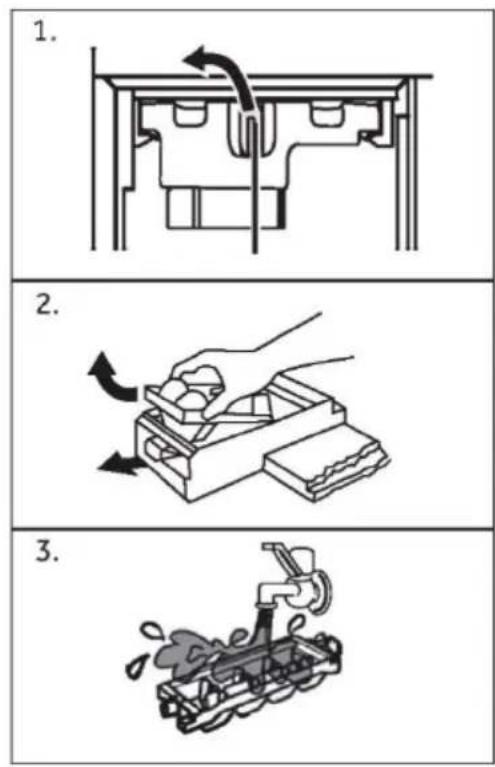

Czyszczenie kostkarki do lodu

1. Otworzyć lewe drzwi.zamrażarki. Przekręcić pokrętło mocujące kostkarki do lodu w lewo, chwycić za uchwyt kostkarki i powoli wyciągnąć kostkarkę do lodu.
2. Odwrócić kostkarkę do lodu, wyciągnąć białe pokrętło kostkarki i wyjąć automatyczną kostkarkę do lodu.
3. Oczyścić kostkarkę do lodu i zamontować ją po czyszczeniu w kolejności demontażu.

OSTRZEŻENIE!

Przed czyszczeniem odłącz urządzenie od zasilania sieciowego.

Czyszczenie

Urządzenie należy czyścić, gdy przechowywana jest niewielka ilość żywności lub nie ma jej wcale.

Urządzenie powinno być czyszczone co cztery tygodnie, aby zapewnić dobrą konserwację i zapobiec nieprzyjemnym zapachom przechowywanej żywności.

OSTRZEŻENIE!

Nie czyść urządzenia za pomocą twardych szczotek, szczotek drucianych, detergentów proszkowych, benzyny, octanu amylu, acetonu i podobnych roztworów organicznych, kwasu lub roztworów alkalicznych. Do czyszczenia należy używać specjalnego detergentu do lodówek, aby uniknąć uszkodzenia.
▶ Nie używaj aerozolu ani nie przepłukuj urządzenia podczas czyszczenia.
▶ Nie używaj wody lub pary do czyszczenia urządzenia.
▶ Nie czyścić zimnych szklanych półek gorącą wodą. Nagła zmiana temperatury może spowodować pęknięcie szkła.
▶ Nie dotykaj wnętrza komory, zwłaszcza mokrymi rękami, ponieważ mogą one przymarznąć do jej powierzchni.
W przypadku zwiększenia temperatury sprawdzić stan zamrożonych produktów.

▶ Uszczelka drzwi powinna być zawsze utrzymywana w czystości.

Czyść wnętrze i obudowę urządzenia gąbką zanurzoną w ciepłej wodzie i neutralnym detergentem

1. Czyścić wnętrze i zewnętrzną część lodówki, w tym uszczelnienie drzwi, stojak na drzwi, szklane półki, pudełka itd., miękkim ręcznikiem lub gąbką zanurzoną w ciepłej wodzie (można dodać neutralny detergent do ciepłej wody).

1. W przypadku rozlania płynu usunąć wszystkie zanieczyszczone części, bezpośrednio spłukać bieżącą wodą, osuszyć i włożyć z powrotem do lodówki.

2. W przypadku rozlanego kremu (np. śmietany, topniejących lodów), należy wyjąć wszystkie zanieczyszczone części, włożyć je na chwilę do ciepłej wody o temperaturze ok. 40°C, następnie spłukać bieżącą wodą, osuszyć i włożyć z powrotem do lodówki.

3. W przypadku, gdy jakaś mała część lub element dostanie się do wnętrza lodówki (pomiędzy półki lub szuflady), użyć małego miękkiego pędzelka, aby go wyciągnąć. Jeśli nie udało się dotrzeć do tego elementu, prosimy o kontakt z serwisem Haier.

▶ Spłucz i wysusz miękką ściereczką.
▶ Nie należy myć żadnych części urządzenia w zmywarce do naczyń.
Odczekaj co najmniej 7 minut przed ponownym uruchomieniem urządzenia, ponieważ często uruchamianie może uszkodzić sprężarkę.

Rozmrażanie

Rozmrażanie komór chłodziarki i zamrażarki przebiega automatycznie; nie jest wymagana ręczna obsługa.

Wymiana lampek LED

OSTRZEŻENIE!

Nie wolno samodzielnie wymieniać lampy LED, może to zrobić tylko producent lub autoryzowany serwis.

Jako źródło światła lampy wykorzystują diody LED, charakteryzujące się niskim zużyciem energii i długą żywotnością. W przypadku wystąpienia jakichkolwiek nieprawidłowości prosimy o kontakt z działem obsługi klienta. Zob. OBSŁUGA KLIENTA.

Parametry lampy:

Komora chłodziarki: 12 V maks. 2 W

Komora zamrażarki: 12 V maks. 0,5 W

Nieużytkowanie przez dłuższy okres

Jeżeli urządzenie nie będzie używane przez dłuższy czas i będzie wykorzystywana tylko funkcja Holiday lub funkcji wyłączenia chłodziarki, to:

▶ Wyjmijedzenie.
▶ Odłącz przewód zasilający.
▶ Opróżnij i wyczyść zbiornik wody
▶ Wyczyść urządzenie jak opisano powyżej.
Zostaw drzwi otwarte, aby zapobiec tworzeniu się wewnątrz nieprzyjemnych zapachów.

Uwaga

Wyłącz urządzenie tylko wtedy, gdy jest to absolutnie konieczne.

Przenoszenie urządzenia

1. Wyjmij wszystkie produkty spożywcze i odłącz urządzenie od zasilania.
2. Zabezpiecz taśmą klejącą półki i inne ruchome części w zamrażarce.
3. Nie przechylaj lodówki pod kątem większym niż 45°, aby uniknąć uszkodzenia układu chłodniczego.

OSTRZEŻENIE!

▶ Nie podnos urzadzenia za klamki.
▶ Nigdy nie należy ustawiać urządzenia poziomo na ziemi.

Wiele problemów można rozwiązać samodzielnie, bez specjalistycznej wiedzy. W przypadku problemów prosimy sprawdzić wszystkie pokazane możliwości i postępować zgodnie z poniższymi instrukcjami przed skontaktowaniem się z obsługą posprzedażową. Zob. OBSŁUGA KLIENTA.

OSTRZEŻENIE!

Przed przystąpieniem do konserwacji wyłącz urządzenie i wyjmij wtyczkę z gniazdka sieciowego.
Urządzenie elektryczne powinno być serwisowane tylko przez wykwalifikowanych ekspertów, ponieważ niewłaściwe naprawy mogą spowodować znaczne szkody.
Jeśli kabel zasilania jest uszkodzony, musi on zostać wymieniony przez producenta, serwisanta lub inną wykwalifikowaną osobę w celu uniknięcia niebezpieczeństwa.

Problem	Potencjalna przyczyna	Możliwe rozwiązanie
Sprężarka nie działa.	Wtyczka sieciowa nie jest podłączona do gniazdka.Urzadzenie znajduje się w cyklu rozmrażania	Podłącz wtyczkę sieciową.Jest to normalne w przypadku automatycznego odszraniania
Urządzenie działa często lub przez zbyt długi okres czasu.	Temperatura wewnątrz i na ze-wnątrz urządzenia jest za wysoka.Urzadzenie było odłączone od zasilania przez jakiś okres czasu.Drzwi/szuflada urządzenia nie są szczelnie zamknięte.Drzwi/szuflad były za często otwierane lub pozostawały długo otwarte.Ustawienie temperatury w komorze zamrażarki jest zbyt niskie.Uszczelki drzwi/szuflady są brudne, zużyte, pęknięte lub niedopasowane.Wymagany przepływ powietrza nie jest gwarantowany.	W tym przypadku to normalne, że urządzenie będzie pracować dłużej.Całkowite schłodzenie urządzenia trwa zazwyczaj od 8 do 12 godzin.Zamknij drzwi i upewnij się, że urządzenie jest ustawione na płaskiej powierzchni i jedzenie lub pojemniki nie blokują drzwi.Nie otwieraj drzwi/szuflad zbyt często.Ustawić wyższą temperaturę, aż do uzyskania zadowalającej temperatury w lodówce. Temperatura lodówki ustabilizuje się po 24 godzinach.Wyczyść uszczelki drzwi/szuflady lub wymień je z pomocą serwisu obsługi klienta.Zapewnij odpowiednią wentylację.
Wnętrze lodówki jest brudne i/lub nieprzyjemnie pachnie.	Wnętrze lodówki wymaga czysz-czenia.W lodówce przechowywana jest żywność o intensywnym zapachu.	Wyczyść wnętrze lodówki.Dokładnie owiń żywność.
Wewnątrz urządzenia nie jest wystarczająco zimno.	Ustawiona temperatura jest za wysoka.Była przechowywana zbyt ciepła żywnośćJednocześnie przechowywano zbyt dużo żywności.Żywność jest zbyt blisko siebie.Drzwi/szuflada urządzenia nie są szczelnie zamknięte.Drzwi/szuflad były za często otwierane lub pozostawały długo otwarte.	Ponownie ustaw temperaturę.Zawsze schładzaj żywność przed jej przechowywaniem.Zawsze przechowuj małe ilości żywności.Pozostawić przerwę między produktami spożywczymi, umożliwiając przepływ powietrza.Zamknij drzwi/szufladę.Nie otwieraj drzwi/szuflad zbyt często.
Wewnątrz urządzenia jest za zimne.	Temperatura jest za niska.Funkcja Power-Freeze jest włączona lub działa zbyt długo.	Ponownie ustaw temperaturę.Wyłączyć funkcję Power-Freeze
Powstawanie wilgoci na wewnętrznych ściankach komory.	Klimat jest zbyt ciepły i zbyt wilgotny.Drzwi/szuflada urządzenia nie są szczelnie zamknięte.Drzwi/szuflad były za często otwierane lub pozostawały długo otwarte.Pojemniki na żywność lub płyny są otwarte.	Zwiększ temperaturę.Zamknij drzwi/szufladę.Nie otwieraj drzwi/szuflad zbyt często.Pozostaw gorącą żywność do ostygnięcia do temperatury poko-jowej i przykryj żywność oraz płyny.
Wilgoć gromadzi się na zewnętrznej powierzchni lodówki lub między drzwiami a szufladą:	Klimat jest zbyt ciepły i wilgotny.Drzwi/szuflada nie są szczelnie zamknięte: Zimne powietrze skrapła się wewnątrz urządzenia, a ciepłe powietrze na zewnątrz.	Jest to normalne zjawisko w wilgotnym klimacie i zmieni się, gdy wilgotność spadnie.Upewnij się, że drzwi/szuflada są szczelnie zamknięte.
Nadmierny lód i szron w komorze zamrażarki.	Artykuły spożywcze nie zostały odpowiednio zapakowane.Drzwi/szuflada urządzenia nie są szczelnie zamknięte.Drzwi/szuflad były za często otwierane lub pozostawały długo otwarte.Uszczelki drzwi/szuflady są brudne, zużyte, pęknięte lub niedopasowane.Coś wewnątrz uniemożliwia prawidłowe zamknięcie drzwi/szuflady.	Zawsze właściwie zapakuj artykuły spożywcze:Zamknij drzwi/szufladę.Nie otwieraj drzwi/szuflad zbyt często.Wyczyść uszczelki drzwi lub wymień je na nowe.Ponownie umieścić półki, półki na drzwi lub pojemniki wewnętrzne, aby umożliwiać zamknięcie drzwi/szuflady.
Boki obudowy i listwa drzwiowa nagrzewają się:	• -	• To jest normalne.
Urządzenie wydaje niestandardowe dźwięki.	• Urządzenie nie znajduje się na wypoziomowanym podłożu.• Urządzenie dotyka jakiegoś obiektu.	• Wyreguluj nóżki, aby wypozio-mować urządzenie.• Usuń obiekty znajdujące się w po-bliżu urządzenia.
Słychać delikatny szum podobny do płynącej wody.	• -	• To jest normalne.
Usłyszysz sygnał alarmowy.	• Drzwi komory lodówki są otwarte.	• Zamknij drzwi lub wycisz alarm ręcznie.
Usłyszysz słaby szum.	• Układ antykondensacyjny działa	• Zapobiega to kondensacji i jest normalne
Oświetlenie wnętrza lub układ chłodzenia nie działa.	• Wtyczka sieciowa nie jest podłączona do gniazdka.• Zasilanie nie jest w dobrym stanie.• Lampa LED nie działa.	• Podłącz wtyczkę sieciową.• Sprawdź zasilanie elektryczne w pomieszczeniu. Skontaktuj się z lokalnym dostawcą energii elek-trycznej!• Wezwij serwis w celu wymiany lampki.

Aby skontaktować się z pomocą techniczną, odwiedź naszą stronę internetową: https://corporate.haier-europe.com/en/ W sekcji „strona internetowa" wybierz markę swojego produktu i swój kraj. Zostaniesz przekierowany/a na konkretną stronę internetową, na której znajdziesz numer telefonu i formularz do kontaktu z pomocą techniczną.

Przerwa w zasilaniu

W przypadku przerwy w dostawie prądu żywność powinna pozostać bezpieczna przez około 12 godzin. Podczas dłuższej przerwy w dostawie prądu, zwłaszcza latem, należy stosować się do poniższych wskazówek:

▶ Unikaj częstego otwierania drzwi/szuflady.
▶ Nie wkładaj do urządzenia dodatkowej żywności podczas przerwy w dostawie prądu.
Jeśli przerwa w dostawie prądu została zgłoszona z wyprzedzeniem i trwa dłużej niż 12 godzin, należy przygotować trochę lodu i umieścić go w pojemniku w górnej części komory chłodziarki.
Kontrola towaru jest wymagana niezwłocznie po przerwie.
▶ Ponieważ temperatura w lodówce wzrośnie podczas przerwy w zasilaniu lub innej awarii, okres przechowywania i jadalna jakość żywności ulegną skróceniu. Każda żywność, która się rozmraża, powinna zostać spożyta lub ugotowana i ponownie zamrożona (w stosownych przypadkach) wkrótce po tym, aby zapobiec zagrożeniom dla zdrowia.

Funkcja pamięci podczas przerwy w zasilaniu

Po przywróceniu zasilania urządzenie kontynuuje ustawienia ustawione przed awarią zasilania.

Rozpakowanie

OSTRZEŻENIE!

Urządzenie jest ciężkie. Prace powinny być wykonywane przez co najmniej dwie osoby.
Wszystkie materiały opakowaniowe należy przechowywać poza zasięgiem dzieci i utylizować w sposób przyjazny dla środowiska.

▶ Wyjmij urządzenie z opakowania.

▶ Usuń całe opakowanie.

Warunki środowiskowe

Temperatura w pomieszczeniu powinna być zawsze w zakresie między 10°C a 43°C, ponieważ może mieć wpływ

na temperaturę wewnątrz urządzenia oraz zużycie energii. Nie ustawiaj urządzenia w pobliżu innych urządzeń bez izolacji emitujących ciepło (piekarniki, lodówki).

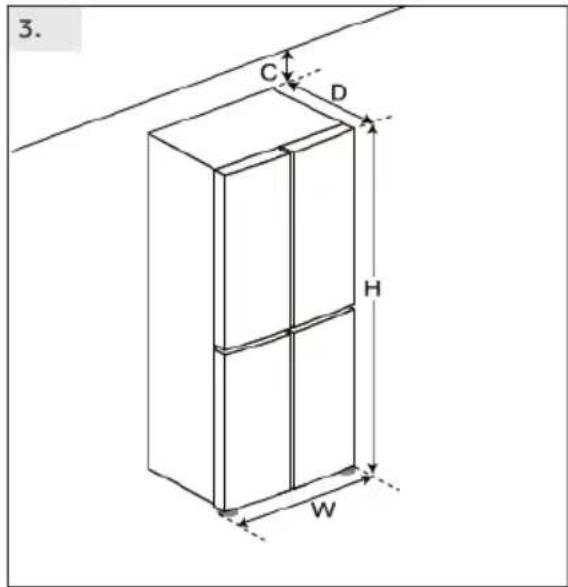

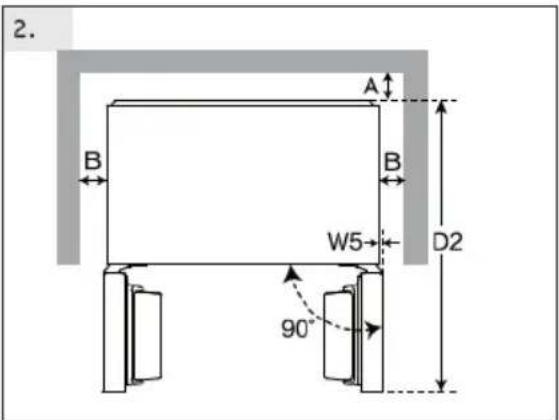

Wymagana przestrzeń

Wymagana przestrzeń przy otwarciu drzwi:

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

Przekrój wentylatora

Aby zapewnić wystarczającą wentylację urządzenia ze względów bezpieczeństwa, należy przestrzegać informacji o wymaganych przekrojach wentylacji.

To urządzenie chłodnicze nie jest przeznaczone do zabudowy

Ustawianie urządzenia

Urządzenie powinno być umieszczone na płaskiej i stabilnej powierzchni.

1. Przechyl urządzenie lekko do tyłu.
2. Ustaw nóżki na żądanym poziomie.

Upewnij się, że odległość od ściany po stronie zawiasu wynosi co najmniej 100 mm, aby drzwi mogły się prawidłowo otworzyć.

1. Stabilność można sprawdzić, popychając urządzenie naprzemiennie w linii przekątnych. Lekkie kołysanie powinno być takie same w obu kierunkach. W przeciwnym razie rama może się wykrzywić; w rezultacie może dojść do rozszczelnienia drzwi. Niewielki przechył do tyłu pomaga przy zamykaniu drzwi; wynikiem tego są możliwe nieszczelne uszczelki drzwi. Niewielki przechył do tyłu pomaga przy zamykaniu drzwi.

Jeśli drzwi nie znajdują się na jednym poziomie, tę niezgodność można usunąć, wykonując następujące czynności:

A) Korzystanie z regulowanej nóżki

Obrócić regulowaną nóżkę zgodnie z kierunkiem strzałki, aby podnieść lub opuścić nóżkę.

B) Korzystanie z przekładek

▶ Otworzyć górne drzwi i podnieść je.
Ostrożnie zacisnąć przekładkę (dołączoną w torbie na akcesoria) do białego plastikowego pierścienia środkowego zawiasu ręcznie lub za pomocą narzędzi takich jak szczypce. Nie porysować ani nie obić drzwi.

Uwaga

W przyszłym użytkowaniu lodówki może wystąpić zjawisko nierówności drzwi w stosunku do wagi przechowywanej żywności. Należy je wyregulować zgodnie z powyższymi metodami.

Czas oczekiwania

W zbiorniku sprężarki znajduje się olej bezobsługowy. Olej ten może przedostać się poprzez zamknięty system rur podczas transportu w pozycji przechylonej. Przed podłączeniem urządzenia do zasilania trzeba odczekać 2-5 godzin, aby olej spłynął z powrotem do zbiornika.

2 h

Podłączenie do prądu

Przed każdym podłączeniem sprawdź, czy:

▶ zasilacz, gniazdo i bezpieczniki odpowiadają parametrom podanym na tabliczce znamionowej.
gniazdko jest uziemione i nie zastosowano rozgałęźnika lub przedłużacza.
▶ wtyczka i gniazdko są ściśle zgodne.

Podłącz wtyczkę do prawidłowo zainstalowanego gniazdka domowego.

OSTRZEŻENIE!

Aby uniknąć ryzyka, uszkodzony przewód zasilający musi być wymieniony przez serwis (zob. karta gwarancyjna).

OSTRZEŻENIE!

Podłączać tylko do sieci wody pitnej. Filtr wody filtruje tylko zanieczyszczenia w wodzie i sprawia, że lód jest czysty i higieniczny. Nie sterylizuje i nie zwalcza zarazków lub innych szkodliwych substancji.
Zbyt wysokie ciśnienie wody w wężu może spowodować uszkodzenie urządzenia. Należy zainstalować reduktor ciśnienia, gdy ciśnienie wody w wężu przekracza 0,6 MPa.
Przed podłączeniem należy sprawdzić, czy woda jest czysta i przejrzysta.

Uwaga: Podłączenie wody

▶ Ciśnienie zimnej wody powinno wynosić 0,15-0,6 MPa.
Maksymalna dopuszczalna długość węża wodnego wynosi 8 metrów. Dłuższe węże będą miały wpływ na zawartość kostek lodu i zimnej wody.
▶ Temperatura otoczenia musi wynosić minimum 0°C.
Wąż wodny należy trzymać z dala od źródeł ciepła.

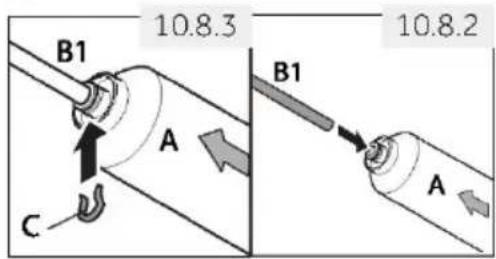

1. Przeciąć rurę na dwa odcinki o wymaganej długości, aby połączyć filtr (A) z urządzeniem (B1) i kranem (B2) (rys. 10.8-1). Upewnij się, że uzyskasz kwadratowe cięcie za pomocą ostrego noża.

2. Włożyć rurę (B1) na głębokość ok. 12 mm w uchwyt montażowy filtra wody (A) (rys. 10.8-2). Zwrócić uwagę na prawidłowy kierunek montażu filtra. Rzutka wskazuje kierunek przepływu wody.

3. Zabezpieczyć rurę za pomocą klamry zabezpieczającej (C) zgodnie z rys. 10.8-3.

4. Powtórzyć kroki 2 i 3 z rurą (B2) po drugiej stronie filtra.

5. Podłączyć koniec rury (B2) do jednej z łączników „D” lub „E” i „F”, które pasują do sieci wodociągowej (rys. 10.8-4).

6. Podłączyć końcówkę B1 do zespołu zaworów z tyłu urządzenia (rys. 10.8-5).

7. Otworzyć zawór wody, aby sprawdzić, czy system jest wolny od przecieków i przepłukać rurę.

10.8.1 B1 A B2 3/2" F E D

B1 10.8.3 10.8.2 A B1 A C

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

OSTRZEŻENIE!

Zawsze zwracać uwagę na to, aby przyłącza były mocne, suche i wolne od luzów!
Wąż nie może być zgnieciony, załamany ani skręcony.

Karta produktu, zgodnie z rozporządzeniem UE nr 2019/2016

Marka Haier
Nazwa modelu / identyfikator	HCW7819EWMP	HCW7819EHMP
Kategoria urządzenia chłodniczego dla gospodarstw domowych (1)	7
Klasa efektywności energetycznej	E
Zużycie energii (2)	296kWh/rocznie	296kWh/rocznie
Całkowita pojemność netto całej komory chłodziarki	358 L	358 L
w tym komora chłodnicza	41 L	41 L
w tym komora do przechowywania wina - -
w tym komora o temperaturze piwniczki	-	-
W tym komora do przechowywania świeżej żywności	317 L	317 L
Całkowita liczba butelek wina (3)	-	-
Pojemność całkowita komory o zmiennej temperaturze	89 L	89 L
Całkowita pojemność komory zamrażarki	88 L	88 L
Kodowanie gwiazdek (4)	***
Temperatura obliczeniowa „innych komór” (5)	-	-
Najniższa temperatura przechowywania w komorze na wina	--
Bez szronu	•	•
Czas wzrostu temperatury 12 h 12 h
Wydajność zamrażania (6)	11kg /24h	11kg /24h
Klasyfikacja klimatyczna (7) SN.N.ST SN.N.ST
Klasa emisji hałasu i emisja hałasu akustycznego w powietrzu (db(A) re 1pW)	C(38) C(38)
Rodzaj konstrukcji	Wolnostojąca

Objaśnienie:

• Tak, wyróżnione

(1) Kategoria urządzenia chłodniczego dla gospodarstw domowych: Kategoria=Oznaczenie
1=Lodówka z jedną lub kilkoma komorami do przechowywania świeżej żywności, 2=Lodówka ze strefą temperatury piwnicy, komora temperatury piwnicy lodówka i szafka na wino, 3=Lodówka ze strefą chłodzenia i lodówka z komorą zerową gwiazdką, 4=Lodówka z komorą jednogwiazdkową, 5=Lodówka z komorą dwugwiazdkową, 6=Lodówka z komorą trzygwiazdkową, 7=Lodówka z zamrażarką, 8=Zamrażarka skrzyniowa, 10=Lodówki uniwersalne i inne lodówki
(2) Na podstawie wyników badania zgodności norm w ciągu 24 godzin. Rzeczywiste zużycie zależy od użytkowania i lokalizacji urządzenia.
(3) Pojemność znamionowa podana jest jako liczba standardowych butelek o pojemności 0,75 l, które mogą być przechowywane w urządzeniu zgodnie z instrukcjami producenta.
(4) * = komora -6°C lub niższa; *** = komora mrożonek -18°C lub niższa; **** = komora zamrażarki -18°C lub niższa z minimalną wydajnością zamrażania.
(5) "Inny przedział" oznacza przedział, inny niż przedział do przechowywania wina, przeznaczony do przechowywania określonych środków spożywczych w temperaturze wyższej niż +14 °C.
(6) Zdolność zamrażania jest osiągalna dla ilości podanej w zależności od rodzaju aplikacji tylko po przełączeniu na stałą pracę i nie można jej powtórzyć w ciągu 24 godzin. Proszę przestrzegać instrukcji obsługi.
(7) Klasa klimatyczna SN: To urządzenie jest przeznaczone do użytku w temperaturze otoczenia od +10°C do +32°C

Klasa klimatyczna N: To urządzenie jest przeznaczone do użytku w temperaturze otoczenia od 16°C do +32°C Klasa klimatyczna ST: To urządzenie jest przeznaczone do użytku w temperaturze otoczenia od 16°C do +38°C Klasa klimatyczna T: To urządzenie jest przeznaczone do użytku w temperaturze otoczenia od 16°C do +43°C

Dodatkowe dane techniczne

Całkowita pojemność (L) 535
Napięcie / Częstotliwość	220-240V ~/50Hz
Natężenie wejściowe (A)	1,8
Bezpiecznik główny (A) 16
Chłodziwo/ilość	R600a/67g
Wymiary (wys./szer./gł. w mm)	1925 / 830 / 669

Obsługa klienta

Polecamy nasz system Obsługi Klienta Haier i stosowanie oryginalnych części zamiennych. Jeśli masz problem z urządzeniem, najpierw sprawdź sekcję ROZWIAŻYWANIE PROBLEMÓW. Jeżeli nie możesz znaleźć rozwiązania, prosimy o

▶ kontakt z lokalnym sprzedawcą lub
nasze Europejskie Centrum Obsługi Klienta (zob. poniżej wymienione numery telefonów) lub
▶ obszar Serwisu i Wsparcia na stronie www.haier.com, gdzie można aktywować zgłoszenie serwisowe, a także znaleźć FAQ.

Aby skontaktować się z naszym działem obsługi, upewnij się, że masz następujące dane. Informacje można znaleźć na tabliczce znamionowej.

Model

Nr seryjny

Sprawdź także kartę gwarancyjną dostarczoną z produktem.

Europejskie Centrum Obsługi Klienta
Kraj*	Numer telefonu	Koszty
Haier Italy (IT)	199 100 912
Haier Hiszpania (ES)	902 509 123
Haier Niemcy (DE)	0180 5 39 39 99	14 centów/min. telefon stacjonarnymaks. 42 centów/min. telefon komórkowy
Haier Austria (AT)	0820 001 205	14,53 centów/min. telefon stacjonarnymaks. 20 centów/min. wszystkie pozostałe
Haier Wielka Brytania (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* W przypadku innych krajów zapoznaj się zwww.haier.com
Haier Europe Trading S.r.l
Oddział Wielka Brytania
Westgate House, Westgate, Ealing
Londyn, W5 1YY

DOSTĘPNOŚĆ CZĘŚCI ZAMIENNYCH

„Termostaty, czujniki temperatury, płytki drukowane i źródła światła są dostępne przez okres co najmniej siedem lat od wprowadzenia na rynek ostatniego egzemplarza modelu. Klamki, zawiasy drzwi, tace i kosze przez okres co najmniej siedem lat, a uszczelki drzwi przez okres co najmniej 10 lat od wprowadzenia na rynek ostatniego egzemplarza modelu.“

GWARANCJA

Minimalna gwarancja wynosi: 2 lata dla krajów UE, 3 lata dla Turcji, 1 rok dla Wielkiej Brytanii, 1 rok dla Rosji, 3 lata dla Szwecji, 2 lata dla Serbii, 5 lat dla Norwegii, 1 rok dla Maroka, 6 miesięcy dla Algierii, w Tunezji nie jest wymagana gwarancja prawna.

Aby uzyskać więcej informacji o produkcie, odwiedź stronę internetową https://eprel.ec.europa.eu/ lub zeskanuj kod QR na etykiecie energetycznej dołączonej do urządzenia.

Ďakujeme za zakúpenie produktu Haier.

B) Izmantojot starplikas

Z powodu zmian technicznych i różnych modeli, niektóre ilustracje w tej instrukcji mogą się różnić od Twojego modelu.

HCW7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

HCW7819EWMP
