KASUTUSJUHEND HCW7819EWMP HAIER

ET HOIATUS! Tuleoht/tuleohtlik materjal.

Sümbol näitab tuleohtu, kuna kasutatakse tuleohtlikke materjale. Olge ettevaatlik, et vältida tulekahju tekkimist tuleohtlike materjalide süttimisel.

Enne seadme kasutuselevõttu lugege see juhend hoolikalt läbi. Juhend sisaldab olulist teavet, mis aitab tagada seadme optimaalset funktsioonivõimet ning selle paigaldamise, kasutamise ja hoolduse ohutust ja nõuetekohasust.

Hoidke kasutusjuhendit käepärases kohas, et saaksite seda seadme ohutut ja nõuetekohast kasutamist puudutavate suuniste kontrollimiseks vaadata.

Kui peaksite seadme maha müüma, selle ära andma või kolimise korral endisesse elukohta jätma, andke uuele omanikule kindlasti ka kasutusjuhend, et ta saaks seadme ja ohutusalaste hoiatustega tutvuda.

Sümbolite selgitus

Hoiatus! Oluline ohutusteave

Üldine teave ja nõuanded

Keskkonnateave

Utiliseerimine

Andke keskkonna ja inimeste tervise kaitsmisel oma panus. Pange pakendi komponendid ringlussevõtuks ette nähtud konteineritesse. Järgige elektri- ja elektroonikaseadmete romude ringlussevõtule kohalduvaid nõudeid. Osutatud sümboliga tähistatuc seadmeid ei tohi olmejäätmete hulka visata. Viige toode piirkondlikku ringlussevõtujaama või võtke ühendust kohaliku omavalitsuse asjaomase allüksusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

Vanadel seadmetel on mõningane jääkväärtus. Keskkonnahoidlik kõrvaldamisviis aitab tagada väärtusliku toormaterjali ringlussevõttu ja taaskasutamist.

Isolatsioonivahu laiendajana kasutatakse tsüklopentaani, tuleohtlikku ainet, mis ei ole osoonile kahjulik.

Seadme nõuetekohane kõrvaldamine aitab vältida potentsiaalset kahju keskkonnale ja inimeste tervisele, mis võiks kaasneda seadme nõuetele mittevastava utiliseerimisega.

Seadme ringlussevõttu puudutava üksikasjalikuma teabe saamiseks võtke ühendust kohaliku omavalitsusega, jäätmejaamaga või kauplusega, kust toote ostsite, ning laske seade utiliseerida spetsialistidel.

Ohutusteave 4

Kasutusotstarve....12

Toote ülevaade 13

Juhtpaneel....15

Kasutamine....16

Seadme tutvustus....27

Hooldus ja puhastamine....30

Veaotsing....32

Paigaldamine 35

Tehnilised andmed....39

Klienditeenindus....41

Tarvikud

Kontrollige alljärgneva loendi alusel tarvikuid ja dokumentatsiooni.

Enne esimest kasutamist tehke järgmist.

▶ Kontrollige toodet transpordikahjustuste suhtes.
▶ Eemaldage kõik pakendi komponendid ja hoidke neid lastele kättesaamatus kohas.
▶ Enne seadme paigaldamist oodake vähemalt kaks tundi (püstise sügav-külmiku puhul kuus tundi), et tagada külmutusagensi ahela täielik töhusus
▶ Seadet peab teisaldama vähemalt kaks inimest, sest see on raske.

Paigaldamine

▶ Seade tuleb paigutada korraliku ventilatsiooniga kohta. Seadme kohale ja külgedele peab jääma vähemalt 10 cm vaba ruumi.

▶ HOIATUS! Hoidke ventilatsiooniavad seadme korpuses või sisseehitatud konstruktsioonis takistusteta.

▶ Seadet ei tohi paigutada niiskesse kohta ega nii, et sellele võiksid sattuda veepritsmed. Kasutage veepritsmete ja plekkide eemaldamiseks ning seadme kuivatamiseks puhast pehmet riidelappi.

- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.

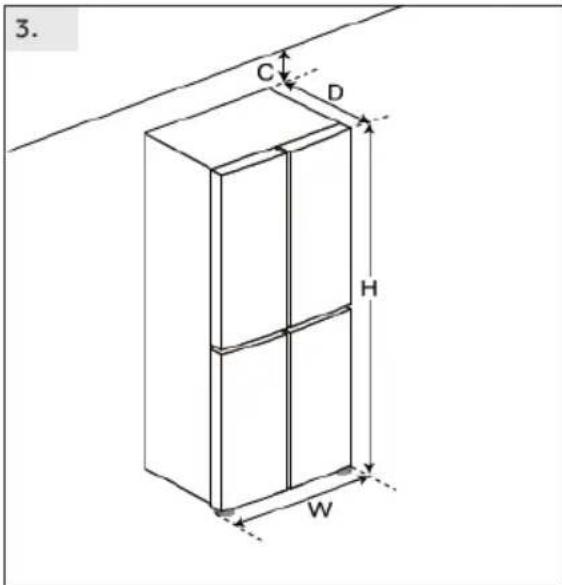

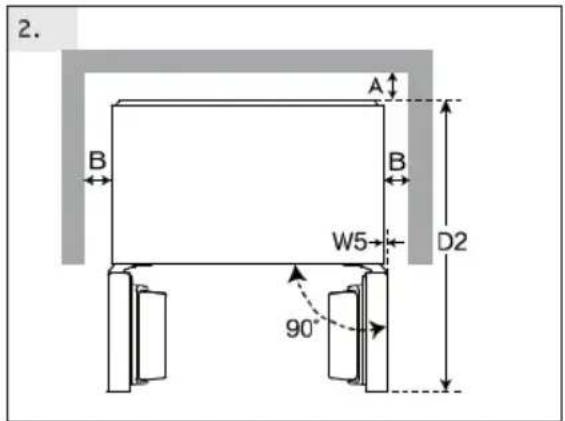

Seade tuleb paigaldada ja nivelleerida kohas, mis on seadme mõõtmetele vastav ning seadme kasutamiseks sobiv.

▶ Veenduge, et andmesildil välja toodud elektrilised parameetrid on toiteallikaga vastavuses. Lahknevuste korral võtke ühendust elektrikuga

▶ Seadme toiteallikas peab vastama järgmistele parameetritele: 220-240 VAC / 50 Hz. Pinge anomaalse köikumisega vöib kaasneda seadme mittekäivitumine, temperatuuriregulaatori vöi kompressori kahjustumine vöi seadme käitamisaegne tavatu müra. Sellisel juhul tuleb paigaldada automaatregulaator.

- Ärge kasutage mitme pistikuga adaptereid ega pikendusjuhtmeid.

▶ HOIATUS! Seadme paigutamisel veenduge, et toitekaabel poleks kuhugi kinni jäänud ega kahjustunud.

▶ Ärge astuge toitekaablile.

HOIATUS!

▶ Toitevarustuse tagamiseks tuleb kasutada eraldiseisvat maandatud pistikupesa, mis on hölpsalt ligipääsetav. Seade peab olema maandatud.
▶ Ainult Ühendkuningriigis: seadme toitekaablil on kolmejuhtmeline (maandusega) pistik, mis on ette nähtud ühendamiseks standardse kolmejuhtmelise (maandusega) pistikupesaga. Kolmandat kontakti (maandust) ei tohi ära lõigata ega demonteerida. Pistik peab pärast seadme paigaldamist ligipääsetav olema.
▶ HOIATUS! Jälgige, et külmutusagensi kontuur ei saaks kahjustada.

Igapäevane kasutus

▶ Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud võivad seadet kasutada üksnes järelevalvel või kui neid on juhendatud seadme ohutu kasutamise osas ning nad mõistavad seadme kasutamisega seotud ohte.
▶ Lapsed ei tohi seadmega mängida.
▶ 3–8-aastased lapsed võivad külmutusseadmetesse sööke-jooke panna ja neid sealt võtta, kuid neil ei ole lubatud külmutusseadmeid puhastada ega paigaldada.
▶ Hoidke alla 3-aastased lapsed seadmest eemal, välja arvatud juhul, kui neid pidevalt jälgitakse.
▶ Lapsed ei tohi seadet puhastada ega hooldada ilma järelevalveta.
▶ Seade tuleb paigutada nii, et pistik oleks ligipääsetav.
Kui koksigaas või muu tuleohtlik gaas lekib seadme lähedusse, lülitage lekkiva gaasi klapp välja, avage uksed ja aknad ning ärge eemaldage külmiku/sügavkülmiku või mõne muu seadme toitekaablit.
Seade on mõeldud kasutamiseks ümbritseva õhu temperatuuri vahemikus 10–38 °C. Seade ei pruugi nõuetekohaselt töötada, kui see on pikemat aega temperatuuril, mis on osutatud vahemikust kõrgem võ madalam.
- Ärge asetage külmiku/sügavkülmiku peale ebastabiilseid esemeid (rasked esemed, veega täidetud anumad), et vältida eseme kukkumises või veega kokkupuutest tingitud kehavigastusi või elektrilööke.
- Ärge tömmake ukseriiulitest. Selle juhise eiramisel võib uks kalduda, pudeliriiul lahti tulla või seade ümber kukkuda.

HOIATUS!

▶ Kasutage ukse avamiseks ja sulgemiseks käepidemeid. Ukse ja kapi vaheline vahe on väga kitsas. Sõrmede pitsumise vältimiseks ärge pange käsi mainitud kohtadesse. Avage või sulgege külmkapi/sügavkülmiku uksed ainult siis, kui ukse liikumisulatuses ei ole lapsi.
- Ärge kunagi hoidke pudeliõlut või -jooke, vedelikke pudelites või purkides (v.a suure protsendiga piiritusjoogid), eriti gaseeritud jooke sügavkülmas, kuna need võivad külmutamise ajal puruneda.
- Ärge hoidke seadmes plahvatusohtlikke aineid, näiteks tuleohtliku propellendiga aerosoolpurke.
- Ärge hoidke seadmes ravimeid, baktereid ega keemilisi aineid. Seade on möeldud kasutamiseks kodukeskkonnas. Selles ei ole soovitatav hoida aineid, mille säilitamisele kohalduvad ranged temperatuurinõuded.
Kui sügavkülmik on mingil põhjusel soojenenud, kontrollige selles olnud toidu seisundit.
▶ Ärge seadistage külmiku kambri temperatuuri tarbetult madalaks. Kõrgete sätete korral võib esineda miinustemperatuure. Tähelepanu! Pudelid võivad lõhkeda.
- Ärge puudutage külmutatud toiduaineid märgade kätega (kasutage kindaid). Pulgajäätist ei tohiks süüa kohe pärast selle sügavkülmikust välja võtmist. Kohaldub kinnikülmumise, külmakahjustuste ja külmavillide oht. ESMAABl: pange kinnikülmunud esemega piirkond kohe jooksva külma vee alla. Ärge tömmake kinnikülmunud eset jõuga lahti.
- Ärge puudutage töötava sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti suur on oht siis, kui käed on märjad.
▶ Voolukatkestuse korral või enne puhastamist lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
▶ HOIATUS! Ärge kasutage külmkapi toiduainete hoiualades elektriseadmeid, kui nende tüüp ei ole vastavuses tootjapoolsete soovitustega.

HOIATUS!

Hooldus/puhastamine

Kui külmkapi puhastus- ja hooldustoiminguid teevad lapsed, tuleb neid kindlastijälgida.
▶ Enne korralist hooldust lahutage seade vooluvõrgust. Enne seadme taaskäivitamist oodake vähemalt 7 minutit, kuna sagedane käivitamine võib kompressorit kahjustada.
▶ Seadme vooluvõrgust lahutamisel hoidke pistikust, mitte kaablist.
Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks puhastage spetsiaalse külmkapi/sügavkülmiku pesuvahendiga. Lõpuks kasutage sooja vee ja söögisooda lahust – umbes supilusikatäis söögisoodat liitri vee kohta. Loputage hoolikalt veega ja pühkige kuivaks. Ärge kasutage pesupulbrit ega muid abrasiivseid puhastusvahendeid. Ärge peske eemaldatavaid osi nõudepesumasinas.
- Ärge kraapige härmatist ja jääd teravate esemetega. Plastosade kahjustuste vältimiseks ärge kasutage pihusteid või elektrilisi soojendusseadmeid, näiteks kuumutit, fööni, aurupuhastit ega muid soojusallikaid.

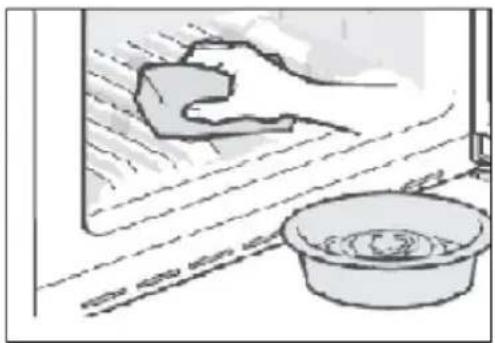

▶ HOIATUS! Ärge kasutage sulamisprotsessi kiirendamiseks mehaanilisi vahendeid ega seadmeid, kui tootja ei ole neid selleks otstarbeks soovitanud.
Kui toitekaabel on kahjustunud, peab ohtude minimeerimiseks selle välja vahetama tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.
- Ärge proovige seadet ise parandada, lahti võtta ega modifitseerida. Remondi korral võtke palun ühendust meie klienditeenindusega.
Kui lambid ei põle, peab ohu vältimiseks need välja vahetama tootja, hooldusettevõtte töötaja või sarnase kvalifikatsiooniga isikud.
▶ Eemaldage seadme tagaküljelt tolm vähemalt kord aastas, et vältida tuleohtuja energiatarbimise suurenemist.

• Ärge pihustage ega loputage seadet puhastamise ajal.
• Ärge kasutage seadme puhastamiseks veepihustit ega auru.
• Ärge puhastage külmi klaasriiuleid ega klaasuksi kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
  Kui te ei kasuta seadet pikemat aega, jätke see avatuks, et vältida ebameeldivate löhnade kogunemist seadme sisse.

Külmutusagensit puudutav teave

HOIATUS!

Seadmes on tuleohtlik külmutusagens isobutaan (R600a). Veenduge, et külmutusagensi kontuur ei oleks transpordi või paigaldamise ajal kahjustunud. Lekkiv külmutusagens võib põhjustada silmavigastusi või süttida. Kahjustuste korral veenduge, et läheduses ei oleks lahtise tule allikaid, ventileerige ruum põhjalikult ning ärge ühendage ega lahutage külmkapi ega ühegi muu seadme toitekaablit. Teavitage juhtunust klienditeenindust.

Kui silmad puutuvad kokku külmtusagensiga, loputage neid kohe voolava veega ja võtke kohe ühendust silmaarstiga.

HOIATUS! Jahutussüsteem on kõrge rõhu all. Ärge muutke seda. Kuna kasutatakse tuleohtlikke külmutusagense, paigaldage seade ja käsitsege ning hooldage seda rangelt vastavalt juhistele ning seadme kõrvaldamiseks võtke ühendust professionaalse esindajaga või meie müügijärgse teenindusega.

HOIATUS!

Jäävee funktsiooniga külmikute puhul pöörake tähelepanu järgmisele hoiatusele:

Seadmete puhul, mis ei ole ette nähtud ühendamiseks veevarustusega.

HOIATUS! Täitke ainult joogiveega.

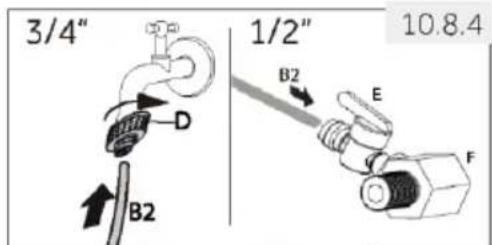

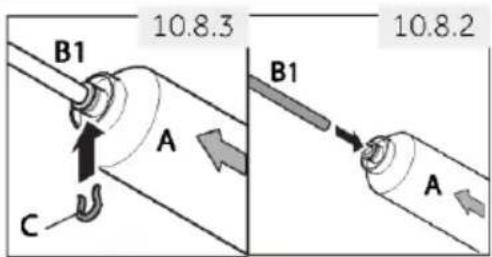

Veevarustussüsteemiga ühendatavad seadmed.

HOIATUS! Ühendage ainult joogiveevarustussüsteemiga.

Kui soovite veesüsteemi puhastada, vaadake kasutusjuhendit. Küsimuste korral võtke ühendust müügijärgse teenindusega.

Kasutusotstarve

Seade on ette nähtud kasutamiseks kodumajapidamistes ja muudes sarnastes kohtades, näiteks:

• töötajate köögialad kauplustes, kontorites ja muus töökeskkonnas;
• talumajapidamised, hotelli- ja motellitoad ning muud majutusasutused;
• kodumajutuse tüüpi keskkonnas;
• toitlustus- ja sarnases mittejaemüügikohas.

Kui seadet ei kasutata pikema aja jooksul ja kasutate külmiku/sügavkülmiku jaoks ainult puhkepäeva-funktsiooni Holiday või külmiku väljalülitamise funktsiooni, toimige järgmiselt.

• Võtke toit välja.
• Lahutage toitekaabel.
• Tühjendage ja puhastage veepaak.
• Puhastage seadet eespool kirjeldatud viisil.
• Hoidke uksed lahti, et vältida halbade löhnade teket sedame sees.

▶ Toidu või veini ohutu säilitamise tagamiseks järgige seda kasutusjuhendit.

▶ Seadet tuleb puhastada vähemalt kord nelja nädala jooksul, et tagada hea hooldus ja hoida ära säilitatava toidu löhnade teket. Jälgige, et uksetihend oleks alati puhas.

(1.) Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (lisada võib neutraalset pesuvahendit).

(2.) Vedelike juhuslikul lekkimisel tuleb köik saastunud komponendid eemaldada ja asetada voolava vee alla. Pärast pesemist pühkige ja kuivatage.

(3.) Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need möneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse/sügavkülmikusse.

(4.) Kui külmiku sisse (riiulite või sahtlite vahele) siseneb mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.

▶ Toidu saastumise vältimiseks järgige järgmisi juhiseid.

• Ukse pikemaajaline avamine võib põhjustada seadmekambrite temperatuuri märkimisväärset tõusu.
• Puhastage regulaarselt pindu, mis võivad kokku puutuda toidu ja ligipääsetavate äravoolusüsteemidega.
• Puhastage veemahutid, kui neid ei ole kasutatud 48 tunni jooksul; loputage veesüsteemi, mis on ühendatud veevarustusega, kui vett ei ole võetud 5 päeva jooksul.
• Hoidke toores liha ja kala sobivates mahutites külmikus/sügavkülmikus nii, et see ei puutuks kokku muu toiduga ega tilguks sellele. Toidu ohutu säilitamise tagamiseks hoitakse kiirtoit ja toores liha/kala eraldi.
• Kahe tärniga külmutuskambrid sobivad eelkülmutatud toidu säilitamiseks, jäätise hoidmiseks või valmistamiseks ja jääkuubikute valmistamiseks.
• Ühe-, kahe- ja kolme tärniga sektsioonid ei sobi värske toidu külmutamiseks.
• Kui külmutusseade jäetakse pikaks ajaks tühjaks, lülitage see välja, sulatage, puhastage ja kuivatage ning jätke uks lahti, et vältida hallituse tekkimist seadmes.

▶ Leiate juhendi asjaomasest osast üksikasjalikku teavet selle kohta, millised seadme sektsioonid on seadmesisese temperatuuri kambritevahelisest jaotumisest lähtuvalt konkreetsete toiduainete säilitamiseks kõige sobivamad.

Utiliseerimine

Seadmel või selle pakendil olev sümbol viiob sellele, et seda ei tohi olmejäätmete hulka visata. Kasutuselt kõrvaldatav seade tuleb viia elektri- ja elektroonikaseadmete ringlussevõtuga tegelevasse kogumispunkti. Seadme nõuetekohane kõrvaldamine aitab vältida potentsiaalset kahju keskkonnale ja inimeste tervisele, mis võiks kaasneda seadme nõuetele mittevastava utiliseerimisega. Seadme ringlussevõttu puudutava üksikasjalikuma teabe saamiseks võtke ühendust kohaliku omavalitsusega, jäätmejaamaga või kauplusega, kust toote ostsite. Kuna kasutatakse tuleohtlikke isolatsioonipuhumisgaase, võtke seadme kasutuselt kõrvaldamiseks ühendust professionaalse esindaja või meie müügijärgse teenindusega.

HOIATUS!

Vigastuste või lämbumise oht!

Kõrvaldamisel tuleb järgida külmutusagensitele ja jahutusgaasidele kohalduvaid spetsiifilisi nõudeid. Enne nõuetekohast kõrvaldamist veenduge, et külmutusagensi kontuuri torustik ei ole kahjustunud. Ühendage seade vooluvõrgust lahti. Lahutage toitekaabel ja kõrvaldage see. Eemaldage alused, sahtlid, uksesulgur ja tihendid, et vältida laste ning lemmikloomade seadmesse kinnijäämist.

ETTEVAATUST!

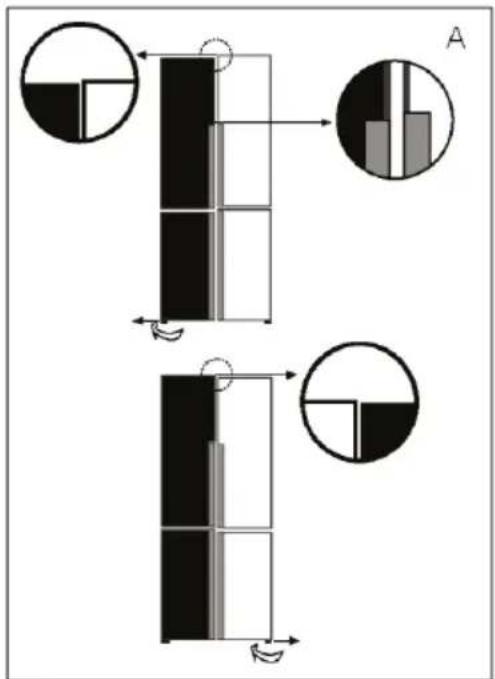

1.

Ukse sulgemisel peab vasakul uksel olev vertikaalne ukseliist sissepoole suunatud olema (1).

2.

Kui proovite vasakut ust sulgeda ja vertikaalne ukseliist pole nõuetekohaselt suunatud (2), on vajalik selle ette nähtud asendisse painutamine, et ukseliist ei läheks kinnitusvõlli või parema ukse vastu. Selle juhise eiramisega võiks kaasneda ukseliistu kahjustumine või leke.

Karkassi on integreeritud küttejuhe. Seadme pinna temperatuur võib veidi tõusta – see on normaalne ja ei mõjuta seadme talitlust.

Kasutusotstarve

Seade on mõeldud toiduainete jahutamiseks ja külmutamiseks. Külmik-sügavkülmik on ette nähtud kasutamiseks kodumajapidamises ja sarnastes kasutuskeskkondades, näiteks kaupluste, kontorite ja tööruumide kööginurkades, talumajapidamistes, hotelli- ja motellitubades ning majutusasutustes, külalistemajades ja toitlustusettevõtetes. See ei ole mõeldud kaubanduslikuks ega tööstuslikuks kasutuseks. Seadme muutmine või modifitseerimine ei ole lubatud. Kavandatust erinev kasutamine võib endas ohte kätkeda ja garantii tühistada.

Standardid ja direktiivid CE

Seade vastab kõigi kohaldatavate Euroopa Ühenduse direktiivide ja asjaomaste ühtlustatud standardite nõuetele, mille alusel omistatakse tootele CE-vastavusmärgis.

Märkus

Tehniliste muudatuste ja mudelite varieeruvuse töttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

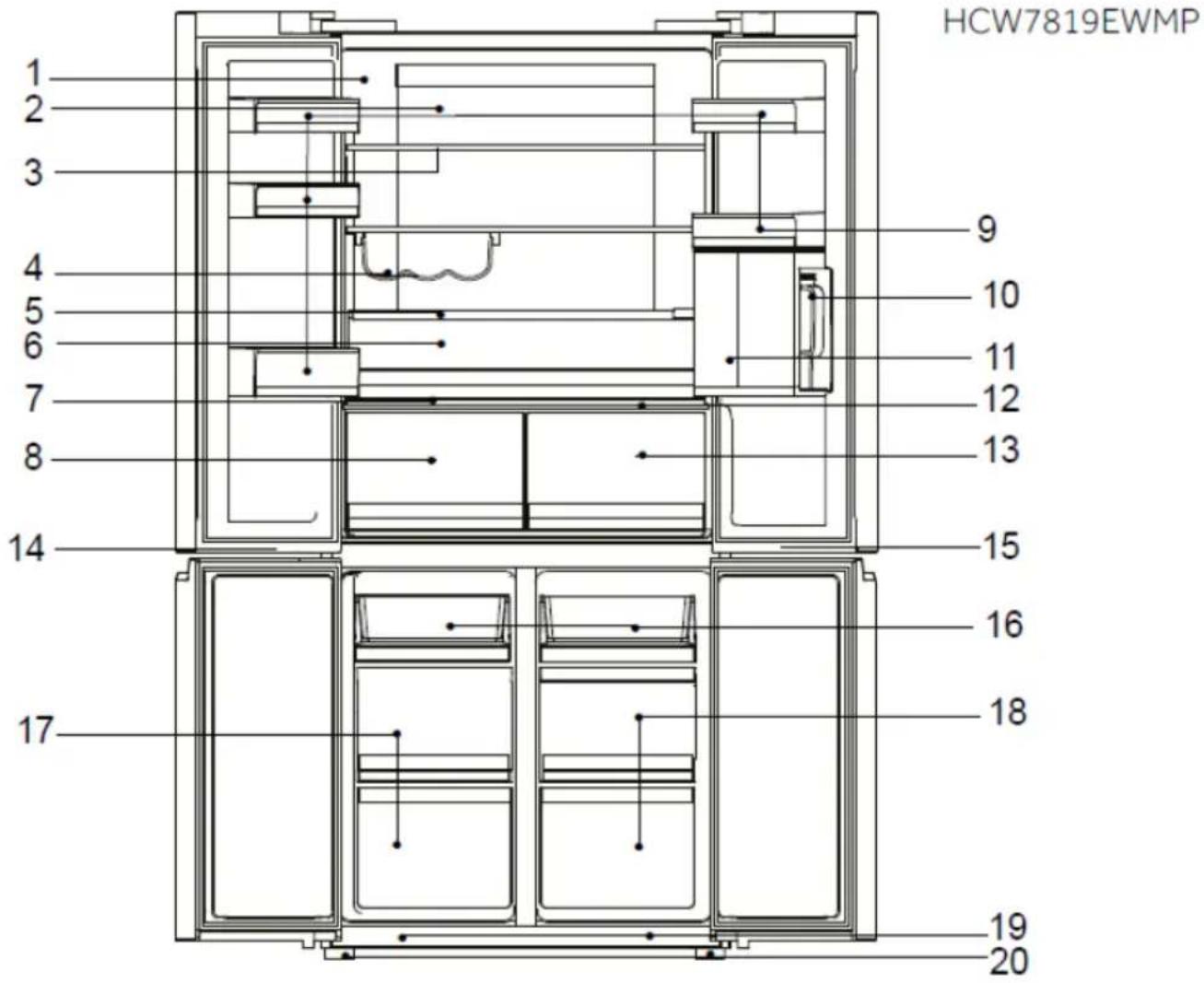

HCW7819EWMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 Andmesilt
2 Tagavalgustija REF õhukanal
3 Klaasriiul
4 Veiniriul

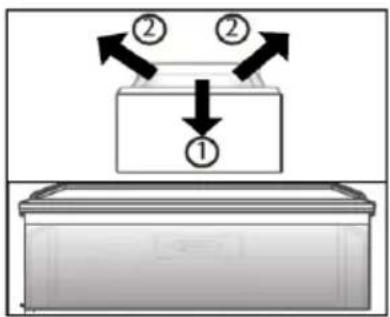

5 Puu- ja köögivilja sahtli kaane pööramine
6 Puu- ja köögiviljasahtel
7 Humidity Box paneel
8 HumidityZone
9 Ukseriiulid
10 Veekeetja
11 Veekeetja
12 MyZone sahtli paneel

13 My Zone sektsiooni sahtel
14 Sügavkülmiku kambri valgusdioodiga valgusti
15 SwitchZone sektsiooni valgusdioodiga valgusti
16 Külmutusalus
17 Sügavkülmiku kast
18 SwitchZone sahtel
19 Valgusti lüliti
20 Reguleeritavad jalad

Märkus

Tehniliste muudatuste ja mudelite varieeruvuse tõttu võivad mõned juhendis sisalduvad illustratsioonid konkreetsest mudelist erineda.

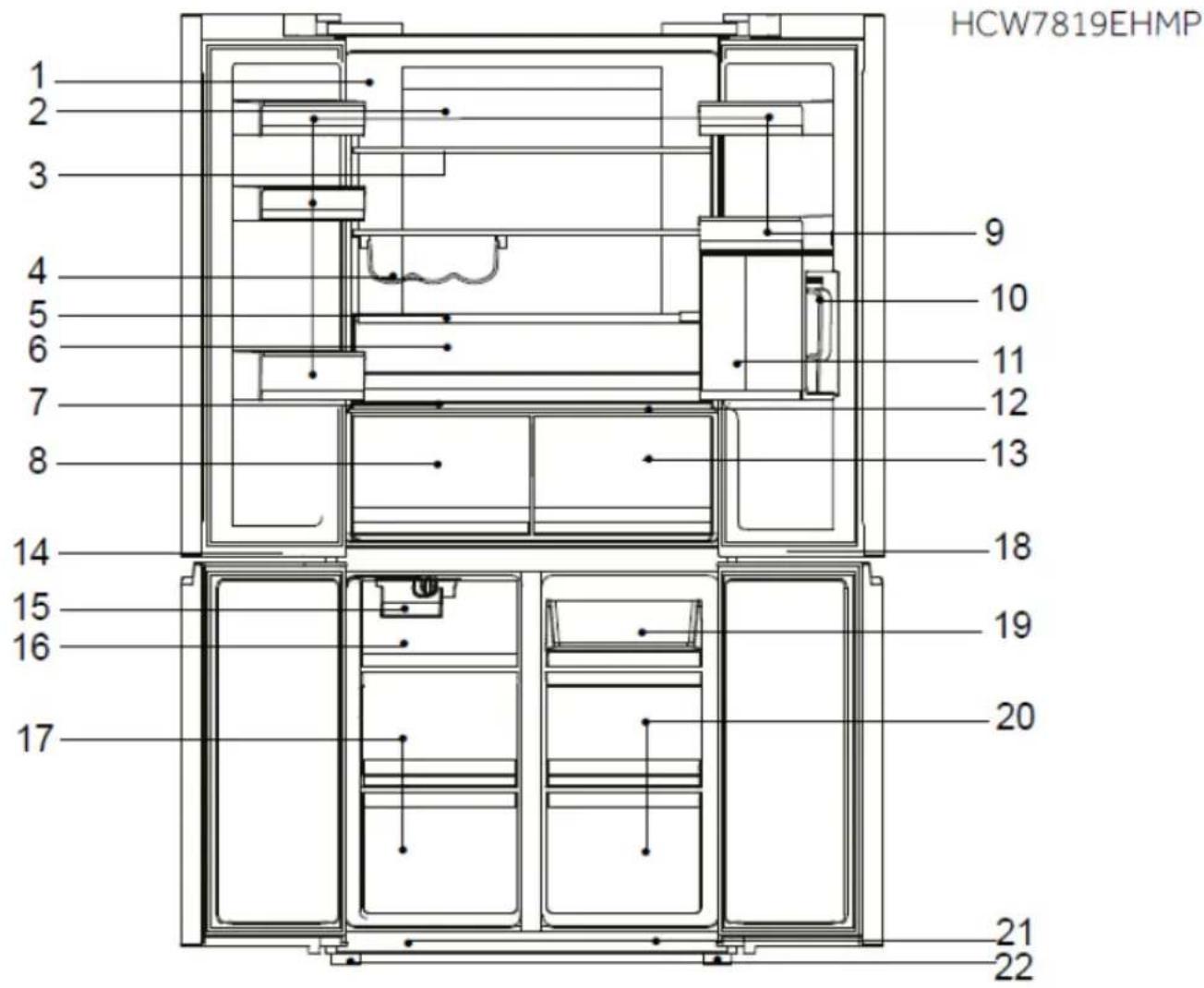

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Andmesilt
2 Tagavalgustija REF õhukanal
3 Klaasriiul
4 Veiniriiul
5 Puu- ja köögivilja sahtli kaane pööramine
6 Puu- ja köögiviljasahtel
7 Humidity Box paneel
8 Humidity Box
9 Ukseriiulid
10 Veekeetja
11 Veekeetja
12 MyZone sahtli paneel

13 My Zone sektsiooni sahtel
14 Sügavkülmiku kambri valgusdioodiga valgusti
15 Jäämasin
16 Jääsahtel
17 Sügavkülmiku kast
18 SwitchZone sektsiooni valgusdioodiga valgusti
19 Külmutusalus
20 SwitchZone sahtel
21 Valgusti lüliti
22 Reguleeritavad jalad

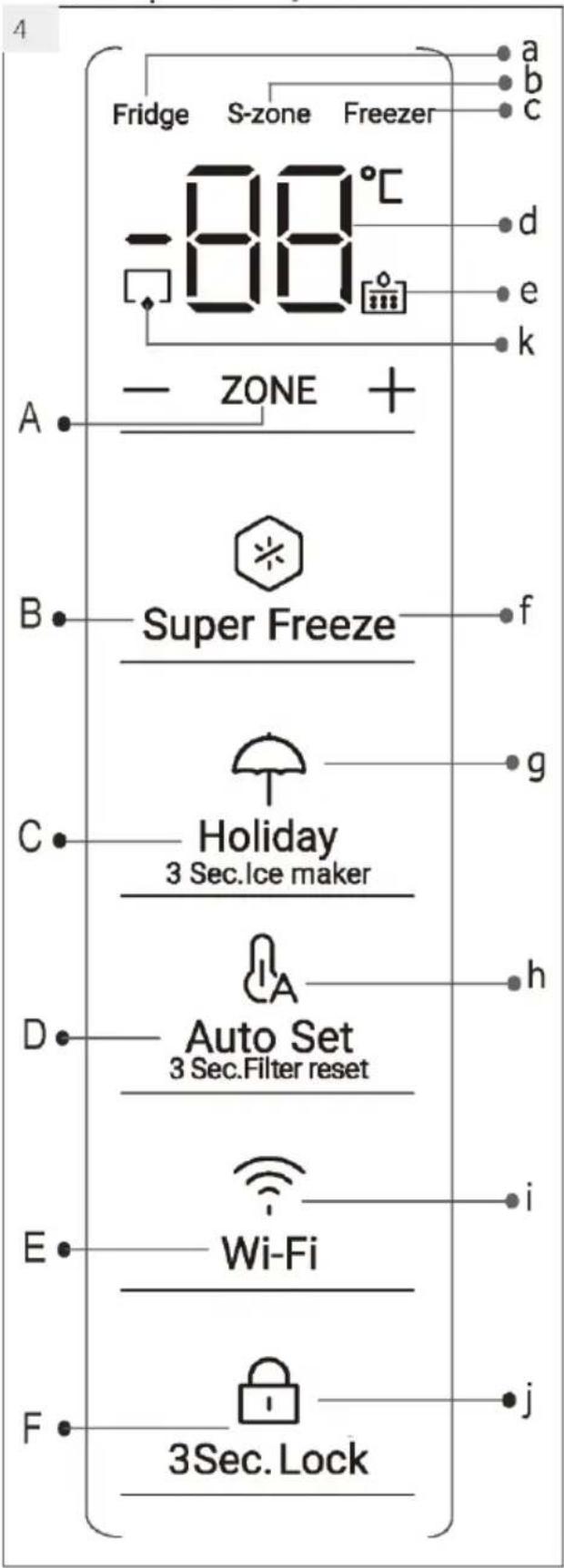

Juhtpaneel (joonis 4)

4 Fridge S-zone Freezer -88°C a b c d e k ZONE + A Super Freeze f B Holiday 3 Sec. Ice maker g C Auto Set 3 Sec.Filter reset h D Wi-Fi i E 3Sec. Lock F j

Nupud:

A Fridge&Switch&Freezer režiimi vahetus Kiirkülmutusfunktsioon Super-Freeze
B sees/väljas
C Energiasäästufunktsioon Holiday sees/väljas

3 sek jäämasin sees/väljas

(HCW7819EHMP)

D Automaatrežiim ja veefiltri hoiatuse lähtestamine
E Wi-Fi seaded
F Paneeli lukustamine/avamine

Indikaatorid:

a Valitud külmkapi kamber
b Valitud Switch Zone
c Valitud sügavkülmakamber

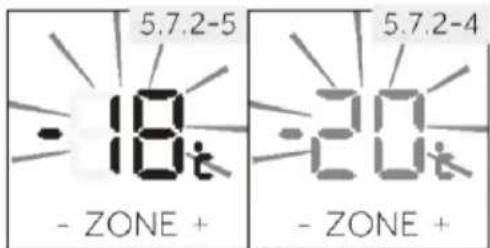

d Külmiku ja sügavkülmiku kambri temperatuur
e Veefiltri vahetamise hoiatus

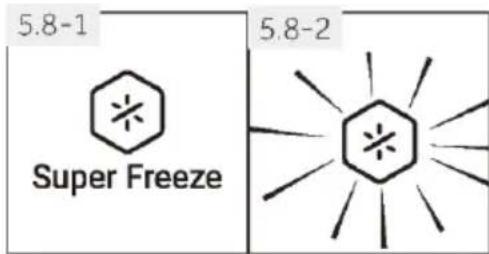

f Kiirkülmutusfunktsioon Super-Freeze
g Energiasäästufunktsioon Holiday
h Tehisintellekti funktsioon

i Wi-Fi-funktsioon
j Paneelilukk
k Automaatnejäämasin (HCW7819EHMP)

5.1 Enne esimest kasutamist tehke järgmist.

▶ Eemaldage köik pakendi komponendid, hoidke neid lastele kättesaamatus kohas ja körvaldage need keskkonnasäästlikult.
▶ Puhastage enne toiduainete külmkappi panemist seda seest ja väljast vee ning örnatoimelise puhastusvahendiga.

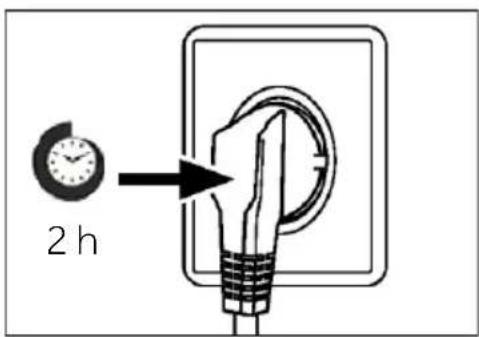

Pärast nivelleerimist ja puhastamist oodake vähemalt kaks tundi, enne kui ühendate seadme vooluvõrku. Vaadake osa „PAIGALDAMINE“.
▶ Enne toiduainete külmkappi panemist eeljahutage kambreid kõrgetel sätetel. Super-Freeze'i funktsioonid aitavad sektsioone kiiresti jahutada.
Külmiku temperatuuri sätteks määratakse automaatselt 5°C ja sügavkülmiku temperatuuriks –18°C. Need on soovituslikud sätted. Soovi korral saate temperatuure käsitsi muuta. Vaadake osa „KÄSITSI REGULEERIMISE REŽIIM“.

5.2 Andurnupud

Juhtpaneelil on andurnupud, mis reageerivad juba kergel sõrmepuudutusel.

5.3 Külmkapi sisse-/väljalülitamine

Seade lülitub vooluvõrku ühendamisel automaatselt sisse.

Seadme esmakordsel sisselülitamisel kuvatakse külmiku ja sügavkülmiku tegelikke temperatuure (a ning b). Näidik vilgub. Pärast uste sulgemist lülitub näidik 30 sekundi möödudes välja. Paneelilukk vöib aktiveeritud olla.

Märkus! Eelmääratud sätted

▶ Temperatuurid on eelseadistatud soovituslikele sätetele 5°C (külmikus) ja -18°C (sügavkülmikus). Tavapärastes keskkonnatingimustes ei ole temperatuuri ümberseadistamine vajalik.
▶ My Zone sahtli eelseadistusfunktsioon on „Fruits and Vegetables" ning HumidityZone sahtlil „Kõrge niiskus"
Kui seade on olnud vooluvõrgust lahutatud, võib pärast külmkapi sisselülitamist ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Tühjendage külmkapp enne selle väljalülitamist. Seadme väljalülitamiseks lahutage toitekaabel pistikupesast.

5.4 Ooterežiim

Näidik lülitub möne nupu vajutamisest 30 sekundi möödudes automaatselt välja. Näidik lukustub automaatselt. Näidik valgustub automaatselt möne nupu vajutamisel või ukse/sahtli avamisel.

5.5

3Sec. Lock

Juhtpaneel lukustatakse automaatselt, kui 30 sekundi jooksul ei vajutata ühtegi nuppu. Mis tahes sätete muutmiseks tuleb juhtpaneel lahti lukustada.

▶ Vajutage kõigi juhtpaneeli elementide lukustamiseks kolm sekundit nuppu F (joonis 5.5). Kuvatakse vastav indikaator f.
▶ Juhtpaneeli lahti lukustamiseks vajutage uuesti nuppu.

5.6 Ukse/sahtli avamise alarm

Kui üks külmkapi ustest või sügavkülmiku sahtlitest on olnud kauem lahti kui ühe minuti, kostab avatud ukse/sahtli helisignaal. Sulgege helisignaali vaigistamiseks uks. Kui uks/sahtel on olnud avatud kauem kui seitse minutit, lülituvad külmkapi sisevalgusti ja juhtpaneeli valgustus automaatselt välja.

5.7 Sätete määramine

Seadme sätete konfigureerimiseks on kaks alljärgnevat võimalust.

5.7.1-1

Holiday

5.7.1-2

5.7.1 Energiasäästufunktsioon Holiday

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu F (joonis 5.5).
2. Puudutage klahvi C (Holiday) (joonis 5.7.1-1).
3. Valgustub indikaator f ja funktsioon aktiveeritakse (joonis 5.7.1-2).

Funktsiooni välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

1. Kui hoiate puutenuppu C 3 sekundit all, süttib indikaator k (automaatne jäämasin) ja funktsioon on aktiveeritud (ainult HCW7819EHMP).

HOIATUS!

Energiasäästufunktsiooni Holiday kasutamisel ei tohi külmiku kambris toiduaineid olla. Temperatuur +17 °C on toiduainete säilitamiseks liiga kõrge. Ainult sügavkülmiku sahtel jätkab tööd.

5.7.2 Käsitsi reguleerimise režiim

Kui soovite seadme temperatuuri konkreetsete toiduainete säilitamiseks käsitsi kohandada, saate temperatuuri seadistada temperatuuri reguleerimise nupuga.

Märkus! Võimalik vastuolu muude funktsioonidega

Temperatuuri ei saa kohandada, kui näidik on lukustatud või aktiveeritud on mõni muu funktsioon (kiirkülmutusfunktsioon Super-Freeze, energiasäästufunktsioon Holiday või automaatseadistusrežiim Auto Set). Kui proovite sätet muuta, hakkab vastav indikaator vilkuma ja kostab helisignaal.

5.7.2.1 Külmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu F (joonis 5.5).
2. Külmiku kambri valimiseks puudutage klahvi A (ZONE), indikaator a süttib ja külmiku kamber aktiveerub (joonis 5.7.2-1).

Kuvatakse külmiku kambri tegelik temperatuur (joonis 5.7.2-2).

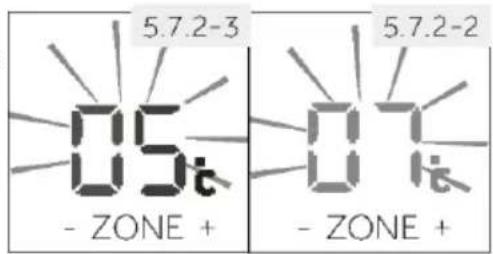

1. Vajutage nuppu + või -, kuni soovitud temperatuuri säte hakkab vilkuma (joonis 5.7.2-3).

Igal nupuvajutusel kostab helisignaal. Temperatuuri tõstetakse 1 °C sammuga vahemikus -1 °C (miinimum-temperatuur) kuni +9 °C (maksimumtemperatuur). Optimaalne temperatuur külmkapis on 5 °C. Madalamad temperatuurid suurendavad seadme energiatarvet.

1. Vajutage sätte kinnitamiseks mis tahes nuppu peale + või -. Kui te ei vajuta viie sekundi jooksul ühtegi nuppu, kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

5.7.2.2 Sügavkülmiku temperatuuri reguleerimine

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu F (joonis 5.5).
2. Sügavkülmiku kambri valimiseks puudutage klahvi A (ZONE), indikaator a süttib ja sügavkülmiku kamber aktiveerub (joonis 5.7.2-4).

Kuvatakse sügavkülmiku kambri tegelik temperatuur (joonis 5.7.2-6).

1. Vajutage nuppu b (Freezer), kuni soovitud temperatuuri säte hakkab vilkuma (joonis 5.7.2-5).

Igal nupuvajutusel kostab helisignaal. Temperatuuri tõstetakse 1 °C sammuga vahemikus -14 °C kuni -24 °C. Sügavkülmiku optimaalne temperatuur on -18 °C.

Madalamad temperatuurid suurendavad seadme energiatarvet.

1. Vajutage sätte kinnitamiseks mis tahes nuppu peale + või - (Freezer). Kui te ei vajuta viie sekundi jooksul ühtegi nuppu kinnitatakse säte automaatselt. Kuvatava temperatuuri säte lõpetab vilkumise.

Fridge S-zone Freezer 05°C 5.7.2-1

5.7.2-3 05 - ZONE + 5.7.2-2 07 - ZONE + 5.7.2-3 07 - ZONE +

5.7.2-4 Fridge S-zone Freezer -0.05°C

- 18t - ZONE + 5.7.2-5 - 20t - ZONE + 5.7.2-4

5.7.2-6 Fridge S-zone Freezer -0.05°C

5.7.2.3 Lülitustsooni temperatuuri reguleerimine

Puudutage klahvi A (ZONE), et valida S-Zone, ja S-Zone"i temperatuuri saab teisendada, järgides ülaltoodud samme samal viisil (joonis 5.7.2-6)

Märkus! Temperatuure möjutavad tegurid

Külmkapi sisetemperatuuri möjutavad alljärgnevad tegurid.

▶ Ümbritseva õhu temperatuur

▶ Külmkapis olevate toiduainete kogus

▶ Seadme paigalduskoht

5.8-1 Super Freeze 5.8-2

5.8 Kiirkülmutusfunktsioon Super-Freeze

Värsked toiduained tuleks külmutada võimalikult kiiresti. See aitab säilitada nende toiteväärtust, välimust ja maitset. Kiirkülmutusfunktsioon Super-Freeze kiirendab uute toiduainete külmutamist ja kaitseb sügavkülmikus juba olevaid toiduaineid liigse soojenemise eest. Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Super-Freeze. Funktsiooni aktiveerimisel on ligikaudne temperatuur -24 °C kuni -30°C.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu F (joonis 5.5).
2. Vajutage nuppu B (Super-Freeze) (joonis 5.9-1).
3. Valgustub indikaatorf ja funktsioon aktiveeritakse (joonis 5.9-2).

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

Märkus! Automaatne väljalülitamine

Kiirkülmutusfunktsioon Super-Freeze inaktiveeritakse automaatselt 50 tunni möödudes. Ennistatakse eelnevalt seadistatud temperatuuri säte.

5.9 Automaatseadistusrežiim Auto Set

Kui teil ei ole mingeid erinõudeid, soovitame kasutada automaatse seadistamise režiimi (Auto Set). Selles režiimis saab seade automaatselt reguleerida temperatuuri vastavalt ümbritseva õhu temperatuurile ja temperatuuri muutumisele seadmes. See režiim ei eelda kasutajapoolset sätete muutmist.

1. Kui juhtpaneel on lukustatud, vajutage selle avamiseks nuppu F (joonis 5.5).
2. Vajutage nuppu D (joonis 5.9-1)

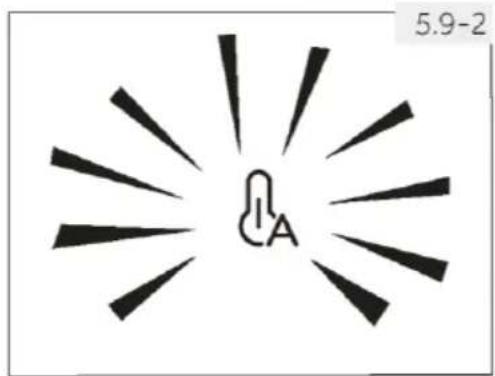

3. Valgustub indikaator h ja funktsioon aktiveeritakse (joonis 5.9-2)

Režiimi välja lülitamiseks korrake ülaltoodud toiminguid või valige mõni muu funktsioon.

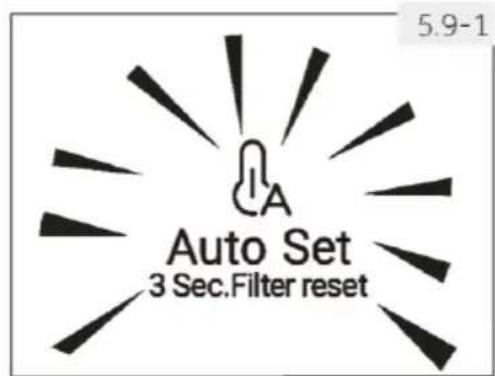

5.9-1 Auto Set 3 Sec.Filter reset

Looge rakenduses hOn App konto või logige sisse, kui teil on konto juba olemas.

5.11 My Zone sektsiooni sahtel

Külmiku kambris on MyZone sektsiooni sahtel. Vastavalt toidu säilitamisvajadustele saab valida köige sobivama funktsiooni, et saavutada toidu optimaalne toitevärtus. Valida saab järgmiste funktsioonide vahel.

5.11.1 Funktsioon Cheese

Seade tagab väärtusliku toidu kambri varustamise maheda ja kuiva värske õhuga intelligentse kontrollisüsteemi kaudu, mis ennetab niiskust ja mustust ning säilitab pikaks ajaks toidu toiteväärtuse. See funktsioon sobib madala veesisaldusega kuiva toidu, näiteks tee, kohvi, kuivatatud puuviljade jms hoiustamiseks.

5.11.2 Funktsioon Fruits & Veg

See funktsioon sobib puu- ja köögiviljade, näiteks õunte ja porgandite säilitamiseks.

Märkus! Fruits & Veg funktsioon

My Zone sektsiooni sahtlis ei tohiks hoida külmatundlikke puuvilju (näiteks ananassi, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) egajuustu.

5.11.3 Funktsioon 0°C Fresh

Selle funktsiooni valimisel seadistatakse My Zone sektsiooni sahtli temperatuuriks 0 °C. Sobib värske toidu, näiteks liha, kala, karpide ja valmistoidu hoidmiseks. Enamik toiduaineid säilib temperatuuril 0 °C värskena, kuid ei külmu.

Märkus! 0 °C Fresh

Liha veesisaldus varieerub ja kõrgema niiskustasemega liha külmub temperatuuril, mis on madalam kui 0°C. Seega tuleks värskelt lõigatud liha hoida temperatuuri reguleerimisfunktsiooniga My-Zone sahtlis, kus temperatuur on vähemalt 0°C.

Märkus! My Zone sektsiooni sahtel

Üks temperatuuri reguleerimisfunktsiooniga MyZone sektsiooni kolmest sättest peab alati aktiveeritud olema.
Kui valisite „0°C Fresh“ või „Cheese“, seadistage külmkambri temperatuur keskmisele tasemele (0°C), et säilitada toitu optimaalses hoiukeskkonnas.

Funktsiooni saab valida, kasutades eraldi paneeli (joonis 5.11.4-1), mis asub sahtli katte peal.

1. Kui indikaator n süttib, on paneel lukustatud ja see tuleb lukust avada, puudutades kolm sekundit klahvi N (3 Sec. Lock) (joonis 5.11.4-2). Kostub helisignaal ja indikaator n lülitub välja (joonis 5.11.4-2).
2. Puudutage soovitud funktsiooni vastavat klahvi K/L/M. Mõne sekundi pärast süttib vastav indikaator k/l/m ja funktsioon aktiveerub.
3. Lukustage paneel, puudutades kolm sekundit klahvi N (3Sec. Lock). Kostub helisignaal ja indikaator n lülitub sisse (joonis 5.11.4-3).

5.12 HumidityZone sektsiooni sahtel

Külmiku kambris on HumidityZone sektsiooni sahtel. Sobiv polüetüleenivaba moodul hoiab toidu kauem värskena, kõrvaldades riknemist soodustava teguri.

Sektsioonile valitavad sätted on alljärgnevad.

Funktsioon		Soovitatav toit
Low Hum.(madal niiskus)		Kuivad madala veesisaldusega puuviljad ja muu kuiv toit, näiteks või, rasvad ja õlid, leib või šokolaad.
Mid Hum.(keskmine niiskus)		Pirnid, viinamarjad, kirsid jne
High Hum.(suur niiskus)		Kapsas, seened jne

5.12.1 HumidityZone sahtli funktsiooni valimine

Selle sahtli niiskust saab reguleerida, kasutades eraldi niiskuse juhtpaneeli (joonis 5.12.1), mis asub sahtli katte sees.

Sammud on samad kui peatükis 5.11.4, kuid kasutada tuleb HumidityZone paneeli.

Märkus! Paneelilukk

MyZone'i ja HumidityZone'i sahtli juhtpaneel blokeerub automaatselt, kui uks on avatud. Mis tahes sätete muutmiseks tuleb juhtpaneel lahti lukustada.

Enne esmakordset jää- ja veefunktsiooni kasutamist

Enne esmakordset kasutamist tuleb vesi läbi filtri lasta, et eemaldada veepaaki ja filtrisüsteemi sattunud mustus või õhk.

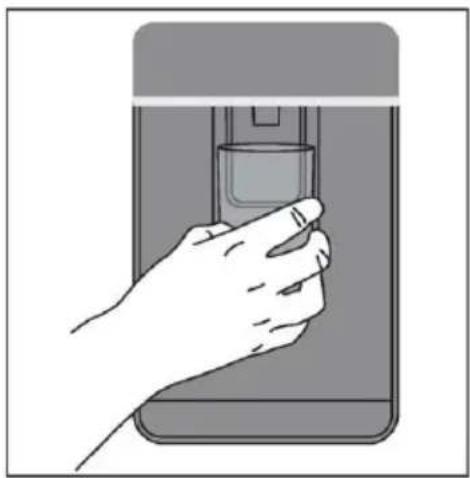

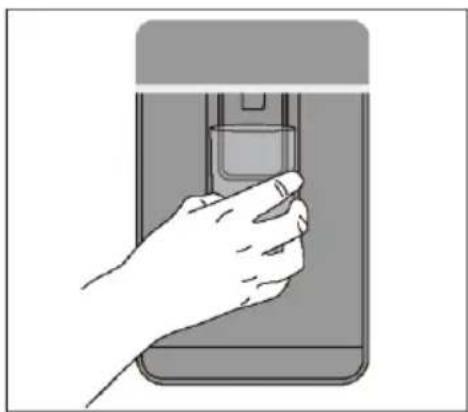

Vee saamiseks

• 4L vee väljastamiseks vajutage veedosaatori padjale. Enne uut valamist oodake neli minutit.
• Laske välja 4L vett ja seejärel oodake veel 4 minutit - koos veega võib väljuda süsinikujääke. See ei ole loputuse ajal kahjulik ja on normaalne.
• Laske välja veel 4 L vett. - See hoiab ära liigse vee tilkumise dosaatorist.
• Paar päeva pärast paigaldamist vöib dosaatorist tulla möni tilk vett. See eemaldab dosaatorisse jäänud öhu.
• Enne kasutamist veenduge, et külmik on saanud vähemalt kaks tundi jahtuda.

Teie veefiltri jõudlus suureneb koos kasutamisega, saavutades optimaalse jõudluse päras kahte kuni kolme täis veekasti

Veedosaatori kasutamine

Enne veedosaatori esmakordset kasutamist veenduge, et olete järginud jaotises „Enne jää- ja veefunktsiooni kasutamist“ toodud juhiseid.

Vee laskmine

Veedosaator on mõeldud ühe käega kasutamiseks. Vee väljastamiseks suruge dosaatori laba ettevaatlikult klaasi või mahutiga dosaatori alusest eemale. Tugev surve vastu laba ei suurenda voolu ega anna rohkem vett.

HOIATUS!

Kahjustuste ja kehavigastuste vältimiseks ärge pange käsi, sörmi ega esemeid dosaatori avasse

7. Veekeetja funktsiooni tutvustus

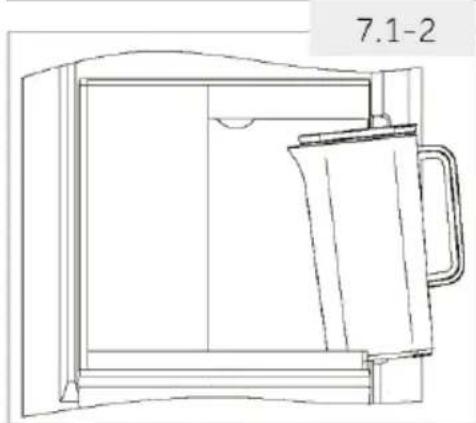

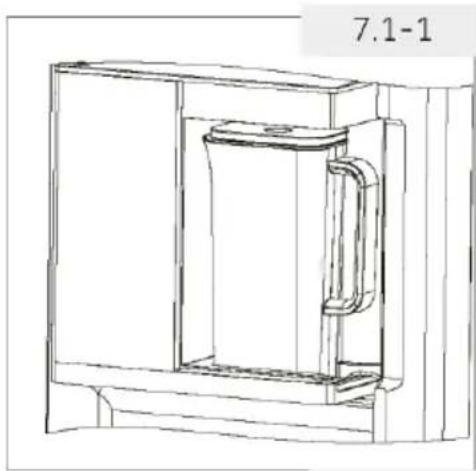

See toode on puuviljatee kann külma veega, kasutajad peavad avama pealmise kaane ja seejärel lisama puuviljatee.

Seejärel asetatakse veekeetja klambrisse ja täidetakse automaatselt veega ning kasutatakse vastavalt vajadusele (joonis 7.1-1). Ainult mudel HCW7819EHMP on saadaval automaatse veelisamise funktsiooniga.

(Kui automaatset vee sissepritse funktsiooni ei ole, lisage vesi käsitsi kannu)

7.1.1 Tõstke käepideme küljelt üles piki ülemise katte serva, et avada ülemine kate;
7.1.2 Puuviljaviilud või muud teetooted võib panna puuviljatee hoidikusse;
7.1.3 Puuviljatee söela ja alumise katte paigaldamisel saab selle lahti võtta, keerates noole suunas ja läbides paigaldussammud vastupidises järjekorras;
7.1.4 Kui katel tuleb hoidjasse asetada, keerake tila veidi allapoole ja pange see sisse. (Joonis 7.1-2)
7.1.5 Veekeetja on hoidjast hoides välja võtmisel tõstke käepide üles ja tõmmake veekeetja horisontaalselt välja

NÕUANDED.

▶ Enne kasutamist lülitage automaatse täitmise funktsioon sisse.
Lülitage automaatse täitmise funktsioon välja, kui te seda pikema ajajooksul ei kasuta.
▶ Puhastage veekannu all olev ala regulaarselt veest, et automaatse täitmise funktsioon välja ei lülituks.
▶ Automaatse täitmise funktsioon ei tööta hästi, kui veesurve on alla 0,3-0,5 MPa
▶ Automaatse täitmise funktsioon ei tööta, kui veevarustus katkeb. Võtke veekann välja ja pange uuesti tagasi, et automaatse täitmise funktsioon töötaks veevarustuse korral uuesti.

NÕUANDED.

▶ Enne toote sisselülitamist eemaldage veekannu pakkekile
- Ärge lisage veekannu jooke, mille temperatuur on üle 60 °C.
▶ Puuviljatee hoidiku lahtipakkimiseks järgige juhiseid
▶ Veenduge, et veekann on õiges asendis, vastasel juhul võib see põhjustada talitlushäireid või vee ülevoolu.
▶ Enne kasutamist veenduge, et automaatse täitmise funktsioon on sisse lülitatud (HCW7819EHMP)
▶ Tee- või kohvikoti võib asetada veekannu; jooki kannu lisades lülitage automaatse täitmise funktsioon välja.
▶ Palun jooge tee ära 24 tunni jooksul, muidu võib see rikneda.
Lülitage automaatse täitmise funktsioon välja ja puhastage kann, kui seda pikema aja jooksul ei kasutata.
▶ Puhastage veekannu all olev ala regulaarselt veest, et automaatse täitmise funktsioon välja ei lülituks (HCW7819EHMP).
▶ Automaatse täitmise funktsioon ei tööta hästi, kui veesurve on alla 0,3-0,5 MPa
▶ Automaatse täitmise funktsioon ei tööta, kui veevarustus katkeb. Võtke veekann välja ja pange uuesti tagasi, et automaatse täitmise funktsioon töötaks veevarustuse korral uuesti

Märkus

1. Veekeetjasse lisatavate jookide temperatuur ei tohi ületada 60 °C.
2. Kui hoidjasse on jäänud veepritsmeid, pühkige need aegsasti ja örnalt ära, kuna need võivad hakata mõjutama automaatset veega täitmise funktsiooni.
3. Veenduge, et veekeetja on omal kohal. Vastasel juhul võib automaatne vee sissepritsefunktsioon tõrkuda või vesi üle serva voolata!
4. Puudub puuviljatee pööramine ja demonteerige noolega näidatud suunas.
5. Jooge keetjas olev tee ära 24 tunni jooksul. Sel liiga kaua seista lastes võib selle kvaliteet halveneda
6. Veekeetjat tuleb õigeaegselt puhastada, kui see on teega täidetud või kui seda pikemat aega ei kasutata
7. Veekeetja saab täita lihtsalt veega ilma puuvilju või teed lisamata.

7.2 Puhastamine

7.2.1 Eemaldage kate;
7.2.2 Jagage kaas ülemiseks kaaneks, alumiseks kaaneks ja puuviljatee hoidikuks.
7.2.3 Puhastage veekeetja ja selle osad vette kastetud pehme käsnaga.
7.2.4 Kangekaelsete plekkide eemaldamiseks kasutage lahjendatud nõudepesuvahendit. Pärast plekkide eemaldamist loputage veega.

Märkus

▶ Puhta vee temperatuur ei tohi ületada 60 °C;
- Ärge kasutage puhastamiseks nõudepesumasinat;

Nõuanded värske toidu säilitamiseks

Toiduainete külmiku kambris säilitamine

Jälgige, et külmiku temperatuur oleks 5 °C või sellest madalam.
▶ Soe toit tuleb enne külmkappi panemist toatemperatuurile jahutada.
Teatavad külmkapis hoitavad toiduained tuleks enne külmikusse panemist pesta ja kuivatada.
▶ Säilitatav toit peab löhnade levimise või maitse muutumise vältimiseks hermeetiliselt pakendatud olema.
- Ärge säilitage liiga suures koguses toitu. Jätke toiduainete vahele ruumi, et külm öhk saaks nende ümber liikuda – see tagab töhusama ja ühtlasema jahutuse.
Igapäevaselt tarbitavaid toiduaineid tuleks hoida riiuli eesmises servas.
▶ Paigutage toiduained öhuvoolu tagamiseks siseseintest veidi kaugemale. Ärge hoidke toiduaineid külmiku tagaseina vastas, sest sinna paigutatud toit vöib külmuda. Vältige toidu (eriti ölise vöi happelise toidu) otsest kokkupuudet külmkapi sisekülgedega, sest öli/hape vöib neid kahjustada. Körvaldage külmkappi jäänud ölised/happelised toidujäägid.
▶ Sulatage külmutatud toiduaineid külmiku kambris. Seeläbi langetavad külmutatud toiduaineid kambri temperatuuri ja aitavad säästa elektrienergiat.
Külmkapis hoidmine võib kiirendada teatavate puu- ja köögiviljade (näiteks kabatšokkide, meloni, papaia, banaanide, ananassi jms) roiskumist. Seetõttu ei ole soovitatav neid külmkapis hoida. Külmikus hoidmine võib aga kiirendada mõningate roheliste puuviljade järelvalmimist. Toatemperatuuril tuleks hoida sibulat, küüslauku, ingverit ja muid juurvilju.
▶ Ebameeldiv lõhn külmikus viitab sellele, et midagi on maha valgunud ja vajalik on külmkapi puhastamine. Vaadake osa „HOOLDUS JA PUHASTAMINE".
▶ Toiduained tuleb nende omadustest lähtuvalt erinevatesse kohtadesse paigutada.

Märkus

Jahutuse tagamiseks jälgige, et toiduainete ja õhukanali või andurite vahekaugus oleks suurem kui 10 mm.

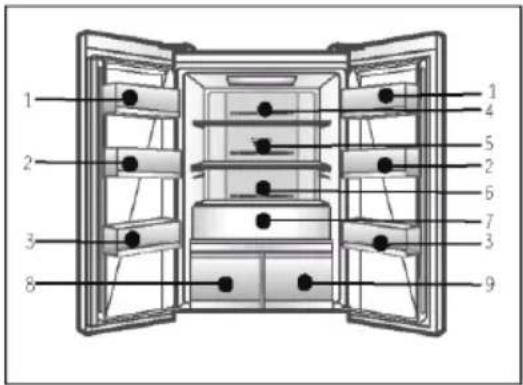

1 2 3 8 1 4 5 2 6 7 3 9

1 Või, juust, munad, vürtsid jne
2 Munad, konservid, vürtsidjne
3 Joogid ja vedelad toiduained
4 Marineeritud ja konserveeritud toiduained jne
5 Lihatooted, suupisted jne
6 Pasta, piim, tofu, piimatooted jne
7 Puuviljad, köögiviljad, salat jne
8 Humidity Box
▶ Žo, rasvad, Ōlid, šokolaad jne
▶ Pirnid, viinamarjad, kirsid jne
▶ .Kapsas, seenedjne

9 My zone

▶ tee, kohv, kuivatatud puuviljad jne.
▶ :Ounad, porgandid jne
▶ :Värske toortoit

Toiduainete sügavkülmiku kambris säilitamine

Jälgige, et sügavkülmiku temperatuur oleks –18 °C.
Kui vajalik on suures koguses toiduainete külmutamine, on 24 tundi enne seda soovitatav lülitada sisse kiirkülmutusfunktsioon Power-Freeze; väiksemate koguste korral piisab 4–6 tunnist.
Soe toit tuleb enne sügavkülmiku kambrisse panemist toatemperatuurile jahutada.
▶ Väikesteks portsjoniteks lõigatud toiduained külmuvad kiiremini ning neid on lihtsam sulatada ja küpsetada. Soovituslikult võiks üks portsjon kaaluda vähem kui 2,5 kg.
▶ Toiduained tuleks enne sügavkülmikusse panemist pakendada. Pakendi välispind peab olema kuiv, et säilituskotid üksteise külge ei jääks. Pakkevahendid peavad olema lõhnatud, õhukindlad, mittemürgised ja toksiinideta.
Märkige pakendile külmutamise kuupäev, säilitusaeg ja toiduaine nimetus – see aitab vältida erinevatele toiduainetele kohalduvate säilitustähtaegade ületamist.
HOIATUS! Hape, leelis, sool ja muud ained võivad sügavkülmiku sisepinda kahjustada. Ärge asetage selliseid aineid sisaldavaid toiduaineid (näiteks merekala) otse sisepinnale. Sügavkülmikusse loksunud soolane vesi tuleb koheselt eemaldada.
- Ärge ületage toiduainete tootjate määratletud soovituslikke säilitusaegu. Võtke sügavkülmikust välja vaid vajalik kogus toitu.
▶ Sulatatud toit tuleb tarbida võimalikult kiiresti. Sulatatud toiduaineid ei tohi ilma eelnevalt küpsetamata uuesti külmutada.
- Ärge pange sügavkülmiku kambrisse ülemäärases koguses uusi toiduaineid. Arvestage sügavkülmiku külmutusvõimsusega – vaadake osa „TEHNILISED ANDMED“ või andmesildil välja toodud spetsifikatsioone.
Toiduaineid võib sügavkülmikus, mille temperatuur on vähemalt -18°C, nende omadustest lähtuvalt 2–12 kuud hoida (näiteks liha võib säilitada 3–12 kuud ja köögivilju 6–12 kuud).
▶ Värske toidu külmutamisel vältige selle kokkupuudet juba külmutatud toiduainetega. Kohaldub sulamisoht!

Järgige poest ostetud külmutatud toiduainete säilitamisel alljärgnevaid suuniseid.

Järgige säilitusaja osas tootjapoolseid soovitusi. Ärge ületage soovituslikku säilitustähtaega.
Külmutatud toiduainete ostmise ja sügavkülmikusse panemise vaheline aeg peab olema võimalikult lühike – see aitab toidu kvaliteeti alal hoida.
▶ Ostke külmutatud toiduained, mida on säilitatud temperatuuril –18 °C või madalamal temperatuuril.
▶ Hoiduge selliste toiduainete ostmisest, mille pakendil on jää või härmatis, mis viitab sellele, et tooted võivad olla osaliselt sulanud ja seejärel uuesti külmutatud. Säilitusaegne vahepealne temperatuuri tõus mõjutab toidu kvaliteeti.

Märkus

Jahutuse tagamiseks jälgige, et toiduainete ja õhukanali vahekaugus oleks suurem kui 10 mm.

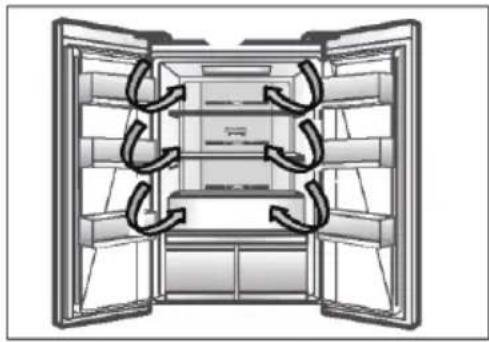

Mitmesuunalise õhuvoo süsteem

Külmkappi on integreeritud mitmesuunalise õhuvoo süsteem, mis tagab igal riiulitasandil külma õhu liikumise. See aitab säilitada ühtlast temperatuuri, et toit püsiks kauem värskena.

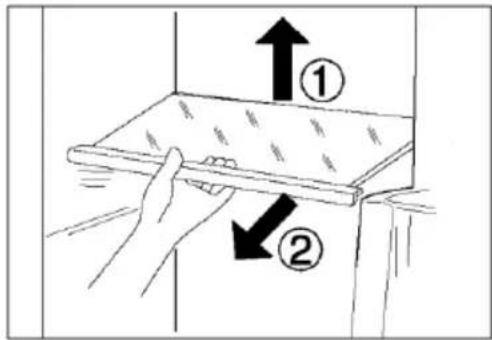

Reguleeritavad riiulid

Riiulite körgust saab hoiustamisvajadustest lähtuvalt kohandada.

1. Riiuli ümberpaigutamiseks eemaldage see – tõstke riiuli tagaserva (1) ja tõmmake riiul välja (2).
2. Riiuli uuesti külmikusse paigutamiseks asetage see kummalgi küljel olevatele eenditele ja lükake riiulit tahapoole, kuni selle tagaserv on külgedel olevatesse süvenditesse fikseeritud.

Märkus!

Veenduge, et riiul on ühetasaselt paigutatud.

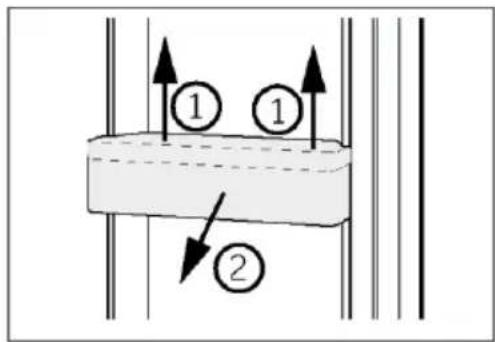

Eemaldatavad ukseriiulid

Ukseriiuleid saab puhastamiseks eemaldada.

Võtke kinni riiuli kummastki küljest, tõstke riiulit ülespoole (1) ja eemaldage see (2).

Ukseriuli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

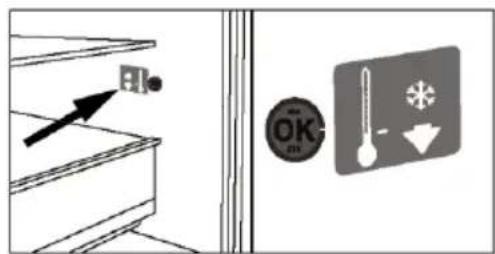

MUDELIST OLENEV KOMPONENT: nõuetele vastava temperatuuri indikaator

Nõuetele vastava temperatuuri indikaatorit saab kasutada tasemest +4 °C madalamate temperatuuride hindamiseks. Kui indikaatoril ei ole kuvatud „OK“, vähendage järkjärguliselt temperatuuri sätet.

Märkus!

Külmkapi sisselülitamisel võib ette nähtud temperatuuride saavutamiseks kuni 12 tundi kuluda.

Eemaldatav sügavkülmiku sahtel

Sahtli väljavõtmiseks tömmake see maksimaalses ulatuses välja (1), tõstke üles ja eemaldage (2).

Sahtli tagasi oma kohale panemiseks tehke ülaltoodud toimingud vastupidises järjekorras.

Puu- ja köögiviljasahtel

Puu- ja köögiviljade hoiustamise tsoon, et hoida need värsked ja tervislikud.

Märkus! Puu- ja köögiviljasahtel

Puu- ja köögiviljade sahtlis ei tohiks hoida külmatundlikke puuvilju (näiteks ananassi, avokaadot, banaane ja greipe), köögivilju (näiteks kartuleid, baklažaani, ube, kurke, suvikõrvitsat ja tomateid) ega juustu.

Humidity Box ja MyZone sahtel

Humidity Boxi ja My Zone'i sahtli kasutamist ja seadista-mist puudutava teabe leiate osast „KASUTAMINE“.

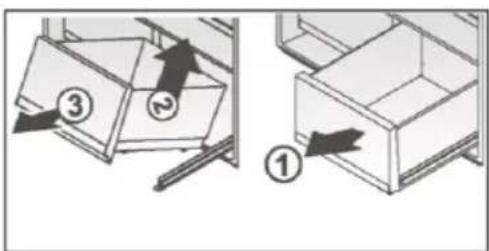

Sahtli väljavõtmiseks:

1. Tõmmake see (1) maksimaalselt välja (joonis 7.5).
2. Tõstke (2), et eraldada sahtel siinist ja eemaldage (3). Tagasi panemiseks korrake toiminguid vastupidises järjekorras.

Ukse avamisel süttib valgusdioodiga sisevalgusti. Tulede intensiivsust ei mõjuta seadme ükski säte.

Nõuanded energiatarbe vähendamiseks

▶ Veenduge, et seadme ventilatsioon vastab nõuetele (vaadake osa „PAIGALDAMINE“).
- Ärge paigutage seadet otsese päikesevalguse kätte ega soojusallikate (näiteks ahju või kütteseadme) lähedusse.
▶ Hoiduge tarbetult madalate temperatuuride seadistamisest. Mida madalam on temperatuuri säte, seda suurem on seadme energiatarve.
▶ Energiatarve suureneb möningate funktsioonide (näiteks kiirkülmutusfunktsiooni SUPER-FREEZE või kiirjahutusfunktsiooni SUPER-COOL) kasutamisel.
Laske soojal toidul enne selle külmkappi panemist maha jahtuda.
▶ Hoidke seadme ust võimalikult vähest aega avatuna.
▶ Öhuvoolu takistuste välistamiseks ärge täitke külmkappi liigselt.
Jälgige, et toiduainete pakendites oleks võimalikult vähe õhku.
▶ Uksetihendid peavad olema puhtad, et uks alati korralikult sulguks.
▶ Sulatage külmutatud toiduaineid külmiku kambris.
Kõige energiasäästlikum konfiguratsioon nõuab, et seadme sahtlid, toidukast ja riiulid jne oleksid tehaseseisukorras ning toit tuleks paigutada nii kaugele kui võimalik ilma õhukanali väljalaskeavasid blokeerimata.

Märkus!

Kokkupanemise jada on eemaldamise jadaga vastupidine.

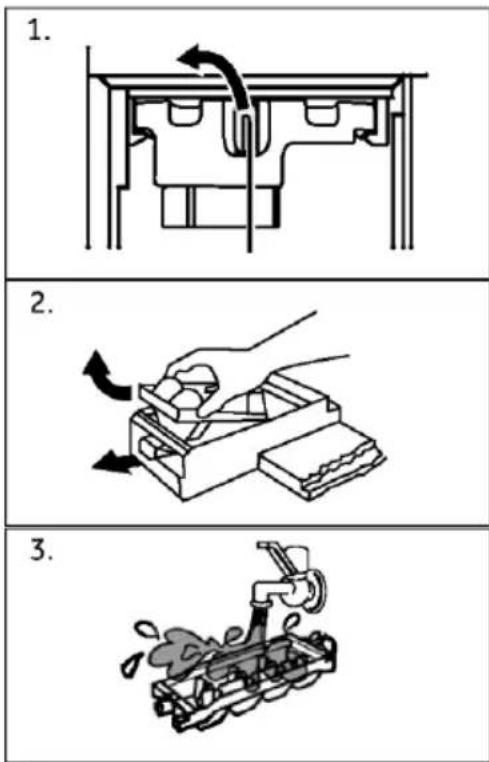

1. Avage vasak külmutusuks. Keerake jääkarbi kinnitusnuppu vasakule, hoidke jääkarbi käepidemes: kinni ja tömmake jäämasin aeglaselt välja.
2. Pöörake jäämasina karp ümber, tömmake jäämasina valge nupp välja ja võtke automaatne jäämasina karp välja.
3. Puhastage jäämasin ja paigaldage see pärast puhastamist demonteerimise järjekorras tagasi oma kohale.

HOIATUS!

Enne puhastamist lahutage külmkapp vooluvõrgust.

Puhastamine

Puhastage külmkappi siis, kui selles on vähe toiduaineid või see on tühi.

Külmkappi tuleb puhastada iga nelja nädala järel – see tagab seadme nõuetekohase hoolduse ja aitab vältida ebameeldiva lõhna teket.

HOIATUS!

Seadme puhastamisel ei tohi kasutada abrasiivset harja, traatkäsna, pesuvahendi pulbrit, bensiini, amüülatsetaati, atsetooni, sarnaseid orgaanilisi lahuseid ega happelisi või leeliselisi lahuseid. Kahjustuste vältimiseks kasutage spetsiaalset külmkapi puhastusvahendit.
- Ärge pihustage ega loputage seadet puhastamise ajal.
- Ärge kasutage seadme puhastamiseks veepihustit ega auru.
- Ärge puhastage külmi klaasriiuleid kuuma veega. Järsk temperatuurimuutus võib põhjustada klaasi purunemise.
- Ärge puudutage sügavkülmiku kambri sisepinda, sest käed võivad kambri sisepinna külge jääda. Eriti kohaldub see siis, kui käed on märjad.
Kütteperioodil kontrollige külmutatud toiduainete seisundit.

▶ Puhastage seadme sisemust ja korpust soojas vees ning neutraalses puhastusvahendis niisutatud svammiga.

1. Puhastage külmiku sisemust ja välispinda, sealhulgas uksetihendit, ukseraami, klaasriiuleid, kaste jne, pehme rätiku või käsnaga, mis on kastetud sooja vette (millesse võib lisada neutraalset pesuvahendit).

1. Vedeliku mahavalgumise korral eemaldage köik määrdunud osad, loputage otse voolava veega, kuivatage ja asetage tagasi külmkappi.

2. Mahavoolanud koore (nt koor, sulava jäätis) korral eemaldage köik saastunud osad, asetage need möneks ajaks sooja vette temperatuuril umbes 40 °C, seejärel loputage voolava veega, kuivatage ja asetage tagasi külmikusse.

3. Kui külmiku sisse (riiulite või sahtlite vahele) satub mõni väike osa või komponent, kasutage selle vabastamiseks väikest pehmet harja. Kui te ei ulatu osani, võtke ühendust Haieri teenindusega.

▶ Loputage ja kuivatage pehme riidelapiga.
- Ärge puhastage seadme osi nõudepesumasinas.
▶ Enne seadme taaskäivitamist oodake vähemalt seitse minutit, sest sagedane käivitamine võib kompressorit kahjustada.

Sulatamine

Külmiku ja sügavkülmiku kambrite sulatamine on automaatne, nende käsitsi sulatamine ei ole vajalik.

Valgusdioodi vahetamine

HOIATUS!

Arge asendage valgusdioodiga valgustit ise, seda võib vahetada vaid tootja või volitatud hooldustehnik.

Valgusallikaks on valgusdiood, millel on väike energiatarve ja pikk kasutusiga. Valgustiga seotud probleemide korral võtke ühendust klienditeenindusega. Vaadake osa „KLIENDITEENINDUS”.

Valgusti parameetrid on alljärgnevad:

Külmiku kamber: 12 V, maksimaalselt 2 W

Sügavkülmiku kamber: 12 V, maksimaalselt 0,5 W

Pikaajaline mittekasutamine

Toimige alljärgnevalt, kui te ei kavatse külmkappi pikemal ajaperiooodil kasutada ning te ei soovi aktiveerida energiasäästufunktsiooni Holiday või kasutada külmiku kambri väljalülitusfunktsiooni.

▶ Võtke toit välja.
▶ Lahutage toitekaabel.
▶ Tühjendage ja puhastage veepaak.
▶ Puhastage seadet eespool kirjeldatud viisil.
▶ Hoidke uksed lahti, et vältida halbade löhnade teket sedame sees.

Märkus

Lülitage külmkapp välja vaid siis, kui see on vältimatult vajalik.

Seadme teisaldamine

1. Võtke toiduained külmkapist välja ja lahutage seade vooluvõrgust.
2. Fikseerige riiulid ning külmiku ja sügavkülmiku muud liikuvad osad kleeplindiga.
3. Külmkappi ei tohi külmutussüsteemi kahjustuste välistamiseks kallutada rohkem kui 45 kraadi.

HOIATUS!

• Ärge töstke külmkappi selle käepidemetest.
• Ärge asetage seadet horisontaalselt põrandapinnale.

Paljusid tekkida võivaid probleeme saab kõrvaldada ilma mingite eriteadmisteta. Probleemide korral järgige allpool välja toodud suuniseid, enne kui võtate ühendust müügijärgse teenindusega. Vaadake osa „KLIENDITEENINDUS“.

HOIATUS!

▶ Enne hooldustoiminguid lahutage seadme väljalülitamiseks toitepistik pistikupesast.
Elektriseadmete remonditöid võivad teha vaid kvalifitseeritud elektrikud, sest ebaõige remondiga võivad kaasneda märkimisväärsed kahjustused.
Kahjustunud toitekaabli võib ohtude minimeerimiseks välja vahetada üksnes tootja, tootja volitatud hooldustehnik või sarnase kvalifikatsiooniga spetsialist.

Probleem	Võimalik põhjus	Võimalik lahendus
Kompressor ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Aktiveeritud on seadme sulatustsükkel.	Ühendage toitepistik.See on automaatse sulatamise korral normaalne.
Seade käivitub sageli või on selle käitustsükkel liiga pikk.	Sise- või välistemperatuur on liiga kõrge.Seade on olnud pikemat aega välja lülitatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Sügavkülmiku kambrile on valitud liiga madal temperatuuri säte.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Õhuringlus ei vasta nõuetele.	Sellisel juhul on normaalne, kui käitustsükkel on tavalisest pikem.Üldjuhul kulub seadmel ette nähtud temperatuuri saavutamiseks 8–12 tundi.Sulgege uks/sahtel, kontrollige, kas seade paikneb ühetasasel pinnal, ning veenduge, et mõni toiduaine või anum ei takista ukse sulgemist.Hoiduge ukse/sahtli liiga sagedasest avamisest.Tõstke temperatuuri sätet, kuni saavutate rahuldava külmkapi temperatuuri. Külmkapi temperatuuri stabiliseerumiseks kulub 24 tundi.Puhastage ukse/sahtli tihend või laske klienditeenindusel see asendada.Tagage küllaldane ventilatsioon.
Külmkapi sisemus on määrdunud ja/või lõhnab.	Vajalik on külmkapi sisemuse puhastamine.Külmkapis hoitakse intensiivse lõhnaga toitu.	Puhastage külmkapi sisemus.Pakendage toit korralikult ja õhukindlalt.
Seadmesisetemperatuur ei ole piisavalt madal.	Temperatuur on seadistatud liiga kõrgele sättele.Külmkappi on pandud liiga soe toit.Külmkapis hoitakse liiga paljusid toiduaineid.Toiduained on üksteisele liiga lähedale paigutatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.	Lähtestage temperatuuri säte.Jahutage soe toit enne selle külmkappi panemist.Jälgige, et säilitatavate toiduainete kogus poleks ülemäära suur.Jätke vajaliku õhuvoolu tagamiseks toiduainete vahele veidi ruumi.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.
Seadmesisetemperatuur on liiga madal.	Temperatuur on seadistatud liiga madalale sättele.Aktiveeritud on kiirkülmutusfunktsioon Power-Freeze või on see liiga kaua sisse lülitatud olnud.	Lähtestage temperatuuri säte.Lülitage kiirkülmutusfunktsioon Power-Freeze välja.
Külmiku kambris tekib kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Toiduanumad või vedelikke sisaldavad nõud on katmata.	Tõstke temperatuuri sätet.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.Laske kuumal toidul enne selle külmkappi panemist toatemperatuurile jahtuda ning katke toidud ja vedelikud.
Külmkapi välispinnale, uste vahele või ukse ja sahtli vahele koguneb kondensaat.	Ümbritsev keskkond on liiga soe ja liiga niiske.Uks/sahtel ei ole nõuetekohaselt suletud. Seadmesisese külma õhu ja ümbritseva keskkonna sooja õhu kokkupuutel tekib kondensaat.	See on niisketes ilmastikuoludes normaalne ja muutub niiskustaseme langedes.Jälgige, et uks/sahtel oleks korralikult suletud.
Sügavkülmiku kambris on liigselt jääd ja härmatist.	Toiduained ei olnud nõuetekohaselt pakendatud.Seadme uks/sahtel ei ole korralikult suletud.Ust/sahtlit avatakse liiga sageli või hoitakse seda liiga kaua lahti.Ukse/sahtli tihend on määrdunud, kulunud, pragunenud või mittesobiv.Mõni ese või toiduanum ei võimalda ust/sahtlit korralikult sulgeda.	Pakendage toiduained alati korralikult.Sulgege uks/sahtel.Hoiduge ukse/sahtli liiga sagedasest avamisest.Puhastage ukse/sahtli tihend või laske see uuega asendada.Paigutage ukse/sahtli nõuetekohaseks sulgemiseks riiulid, ukseriulid või külmkapis olevad toiduanumad ümber.
Külmkapi küljed ja ukseliist soojenevad	-	See on normaalne.
Seadmest kostab anomaalseid helisid.	Seade ei paikne ühetasasel pinnal.Seade on mõne läheduses paikneva eseme vastas.	Reguleerige seadme nivelleerimiseks jalgu.Eemaldage seadme vahetust ümbrusest esemed.
Seadmest kostab vee voolamisele sarnane tasane heli.	-	See on normaalne.
Seade genereerib helisignaali.	Külmiku kambri uks on lahti.	Sulgege uks või vaigistage helisignaal käsitsi.
Seadmest kostab vaikne surisev heli.	Kondensniiskust vähendav süsteem on sisse lülitunud.	See aitab vältida kondenseerumist ja on normaalne.
Seadme sisevalgusti või jahutussüsteem ei tööta.	Toitepistik ei ole vooluvõrku ühendatud.Seadme toitevarustus puudub.Valgusdioodiga valgusti on kahjustunud.	Ühendage toitepistik.Kontrollige ruumi elektrivarustust.Vajadusel helistage elektriettevõttesse.Helistage valgusti asendamiseks teenindusse.

Tehnilise toega ühendust võtmiseks avage veebileht https://corporate.haier-europe.com/en/. Valige jaotisest „veebileht“ asjaomane tootemark ja riik. Teid suunatakse konkreetsele veebilehele, kust leiate telefoninumbri ja vormi tehnilise toega ühendust võtmiseks.

Voolukatkestus

Voolukatkestuse korral peaks toit umbes 12 tundi ohutult külmana püsima. Järgige pikaajalise voolukatkestuse korral alljärgnevaid soovitusi, millest kinnipidamine on eriti oluline suvel.

▶ Avage ust/sahtlit nii harva kui võimalik.
▶ Voolukatkestuse korral ärge pange külmkappi uusi toiduaineid.
Kui voolukatkestusest on ette teatatud ja katkestus kestab kauem kui 12 tundi, valmistage jääd, pange see sobivasse anumasse ja asetage külmiku kambri ülemisse sektsiooni.
▶ Kohe pärast toitevarustuse taastumist on vajalik toiduainete ülevaatus.
Külmkapi sisetemperatuur tõuseb voolukatkestuse või muu rikke korral, mistõttu vähenevad nii toiduainete säilivusaeg kui ka nende kvaliteet ja söödavus. Terviseriskide minimeerimiseks tuleks kõik üles sulanud toiduained koheselt tarbida või küpsetada ja uuesti külmutada (kui see on asjakohane).

Voolukatkestuse aegne sätete talletamine

Pärast toitevarustuse taastumist lülitub seade sisse toitekatkestusele eelnenud sätetega.

Lahtipakkimine

HOIATUS!

Seade on raske. Seda peab teisaldama vähemalt kaks inimest.
▶ Hoidke kõiki pakendi komponente lastele kättesaamatus kohas ja kõrvaldage need keskkonnasäästlikult.
▶ Võtke seade pakendist välja.
▶ Eemaldage köik pakendi komponendid.

Keskkonnatingimused

Toatemperatuur peaks alati jääma vahemikku 10–43°C, sest toatemperatuur võib mõjutada seadmesisest temperatuuri ja külmkapi energiatarvet. Ärge paigaldage seadet ilma isolatsioonita muude soojust kiirgavate seadmete (näiteks ahju või teise külmiku) lähedusse.

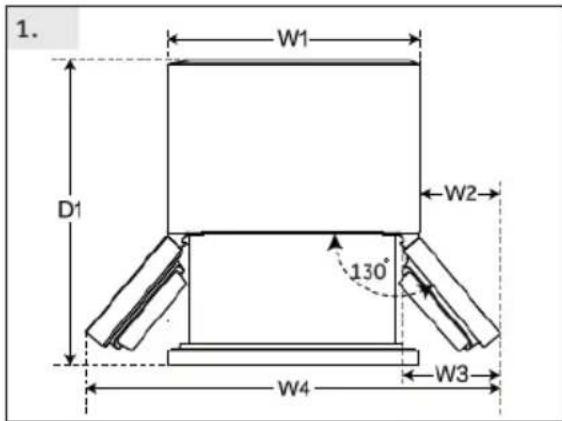

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

Ventilatsiooni ristlõige

Ohutuskaalutlustel seadme küllaldase ventilatsiooni tagamiseks tuleb järgida välja toodud ventilatsiooni ristlõikega seonduvaid nõudeid.

See külmutusseade ei ole möeldud kasutamiseks integreeritava seadmena.

Seadme tsentreerimine ja nivelleerimine

Seade tuleb paigutada ühetasasele ja stabiilsele pinnale.

1. Kallutage seadet veidi tahapoole.
2. Reguleerige jalad soovitud körgusele.

Veenduge, et vahekaugus hingepoolest seinast on vähemalt 100 mm, et ust saaks nõuetekohaselt avada. z

10 cm 10 cm 20 cm

1. Meksimteabel 45° 2.

1. Kontrollige seadme stabiilsuse hindamiseks selle diagonaaltegi. Möningane kalle kummaski suunas peaks olema ühesugune. Vastasel juhul võib karkass deformeeruda, millega võiks kaasneda uksetihendite leke. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist. Raam võib kõverduda; tulemuseks võivad olla lekkivad uksetihendid. Kerge kaldenurk tagakülje suunas hõlbustab ukse sulgemist.

Uste täppisreguleerimine

Kui uksed ei ole ühel tasandil, saab selle kõrvaldamiseks kasutada alljärgnevaid meetmeid.

A) Reguleeritava jala kasutamine

Pöörake reguleeritavat jalga selle üles või alla keeramiseks noolega osutatud suunas.

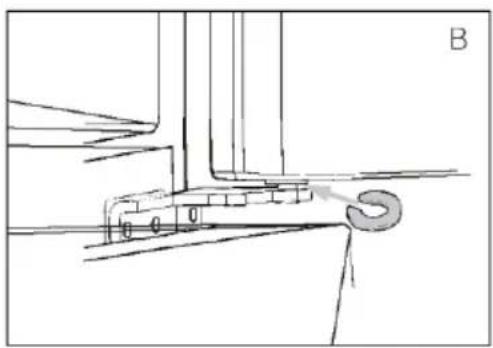

B) Vahepukside kasutamine

Avage ülemine uks ja tõstke seda üles.
Paigutage lisatarvikute kotis sisalduv vahepuks käsitsi või sobivate tööriistade (näiteks näpitstangide) abil ettevaatlikult keskmise hinge valgesse plastrõngasse. Jälgige, et uks selle käigus kriimustada või kahjustada ei saaks.

Märkus

Külmkapi kasutamisel võib uste tasapinnalisus selles olevate toiduainete kaalu tõttu muutuda. Sel juhul reguleerige uksi ülaltoodud meetodeid järgides uuesti.

Ooteaeg

Kasutajapoolset sekkumist mittevajav määrdeõli asub kompressoris olevas kapslis. Öli võib transportimisega kaasneva seadme kaldumise tõttu suletud torustikku voolata. Oodake enne seadme vooluvõrku ühendamist 2–5 tundi, et õli saaks tagasi kapslisse valguda.

2 h

Seadme vooluvõrku ühendamine

Enne seadme vooluvõrku ühendamist kontrollige, kas:

▶ toiteallikas, pistikupesa ja kaitsmed vastavad andmesildil välja toodud parameetritele;
- pistikupesa on maandatud ning kasutusel pole mitme pistikuga adaptereid ega pikendusjuhtmeid;
▶ toitepistik ja pistikupesa vastavad nõuetele.

Ühendage pistik nõuetekohaselt paigaldatud pistikupesaga.

HOIATUS!

Ühendage ainult joogiveevarustusega. Veefilter filtreerib veest ainult mustust ning muudab jää puhtaks ja hügieeniliseks. See ei saa steriliseerida ega hävitada mikroobe ega muid kahjulikke aineid.
▶ Liiga kõrge veesurve voolikus võib seadet kahjustada. Paigaldage rõhureduktor, kui veesurve voolikus ületab 0,6 MPa.
▶ Enne ühendamist kontrollige, kas vesi on puhas ja selge.

Märkus! Veeühendus

Külma vee rõhk peab olema 0,15-0,6 MPa.
▶ Veevooliku maksimaalne lubatud pikkus on 8 meetrit. Pikemad voolikud mõjutavad jääkuubikuid ja külma vee sisaldust.
Ümbritseva öhu temperatuur peab olema vähemalt 0 °C.
▶ Hoidke veevoolik eemal soojusallikatest.

1. Lõigake toru kaheks vajaliku pikkusega tükiks, et ühendada filter (A) seadme (B1) ja veekraaniga (B2) (joonis 10.8-1). Tehke terava noaga kindlasti nelinurkne lõige.

2. Sisestage toru (B1) umbes 12 mm sügavusele veefiltri (A) kinnitusseadesse (joonis 10.8-2). Paigaldage filter kindlasti õiges suunas. Nool näitab veevoolu suunda.

3. Kinnitage toru lukustusklambriga (C) vastavalt joonisele 10.8-3.
4. Korrake samme 2 ja 3 filtri teisel küljel oleva toruga (B2)

5. Ühendage toru ots (B2) ühe adapteriga D või E ja F, mis sobib veetorustikuga (joonis 10.8-4).

6. Ühendage Bl ots seadme tagaküljel asuva ventiilikoostuga (joonis 10.8-5).

7. Avage veekraan, et kontrollida, kas süsteem on lekkevaba, ja loputage toru läbi.

10.8.1 B1 A B2 1/2" 3/2"

B1 10.8.3 10.8.2 A B1 A C

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

HOIATUS!

▶ Veenduge alati, et ühendused oleksid kindlad, kuivad ja lekkevabad.
Jälgige, et voolik ei oleks surve all, väändunud ega paindunud

Määrusele (EL) nr 2019/2016 vastavad toote spetsifikatsioonid

Tootemark	Haier
Mudeli nimi / identifikaator	HCW7819EWMP	HCW7819EHMP
Kodumajapidamises kasutatava külmutusseadme kategoriia(1)	7
Energiatõhususe klass	E
Energiatarve(2)	296kWh/aasta	296kWh/aasta
Kogu külmikuosa netomahutavus	358 L	358 L
millest jahutuskamber	41 L	41 L
millest veinikamber	-	-
millest keldritemperatuuriga kamber	-	-
millest värske toidu hoiuruum	317 L	317 L
Veinipudelite koguarv(3)	-	-
Muutuva temperatuuriga sektsiooni kogumaht	89 L	89 L
Külmutuskambri kogumaht	88 L	88 L
Tärnikoodid (4)
Muude sektsioonide kavandatud temperatuur (5)	-	-
Veinikambri madalaim säilitustemperatuur	-	-
Külmavaba	•	•
Temperatuuri tõusu aeg	12 h	12 h
Külmutusvõimsus (6)	11 kg/24 h	11 kg/24 h
Kliimaklass (7)	SN.N.ST	SN.N.ST
Müraklass ja õhus leviva müra tase (db(A) re 1pW)	C(38)	C(38)
Seadme tüüp	Autonoomne

Selgitused:

- Jah, esiletõstetud

(1) Kodumajapidamises kasutatavate külmutusseadmete kategooriad:

Kategooria=nimetus

1=külmik ühe või mitme värske toidu säilituskambriga, 2=külmik keldri-temperatuuritsooniga, keldri-temperatuuritsooniga külmik ja veinikapp, 3=külmik külma hoiutsooniga ja null tärniga külmik, 4= ühe tärniga külmik, 5= kahe tärniga külmik, 6= kolme tärniga külmik, 7= külmik-sügavkülmik, 8 = sügavkülmik, 9= sügavkülmkast, 10= mitmeotstarbelised külmikud ja muud külmikud

(2) Põhineb standarditele vastavuse 24-tunnise testi tulemustel. Tegelik tarbimine sõltub seadme kasutusalast ja asukohast.
(3) Nimimahuks on märgitud standardsete 0,75 l pudelite arv, mida saab seadmes hoida vastavalt tootja juhistele.
(4) * = kamber -6 °C või vähem; ** * = külmkamber -18 °C või vähem; *** * = külmkamber -18 °C või vähem minimaalse külmutusvõimsusega.
(5) „Muu kamber" - kamber, mis ei ole veinihoidla ja mis on ette nähtud teatavate toiduainete hoidmiseks temperatuuril, mis on körgem kui +14 °C.
(6) Külmutusvõimsus on seadme tüübi järgi esitatud koguse puhul saavutatav alles pärast püsivale tööle lülitumist ja seda ei saa 24 tunni jooksul korrata. Palun järgige kasutusjuhendit.
(7) Kliimaklass SN: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 10 °C ja 32 °C

Kliimaklass N: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva öhu temperatuur on vahemikus 16 °C ja 32 °C

Kliimaklass ST: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 38 °C

Kliimaklass T: Seade on ette nähtud kasutamiseks kohas, kus ümbritseva õhu temperatuur on vahemikus 16 °C ja 43 °C

Täiendavad tehnilised andmed

Kogumaht (I)	535
Pinge/sagedus	220-240V ~/ 50Hz
Sisendvool (A)	1,8
Peakaitse (A)	16
Jahutusvedelik/kogus	R600a/67g
Mõõtmed (K/L/S millimeetrites)	1925 / 830 / 669

Klienditeenindus

Küsimuste korral pöörduge ettevõtte Haier klienditeeninduse poole. Tungivalt soovitatav on kasutada originaalvaruosi.

Seadmega seotud probleemide puhul vaadake esmalt osa „Veaotsing“. Kui seal täpsustatud meetmed ei kõrvalda probleemi:

▶ võtke ühendust kohalikuga edasimüüjaga või
▶ helistage ettevõtte Euroopa kõnekeskusesse (telefoninumbrid on välja toodud allpool) või
- avage veebileht www.haier.com ning minge teeninduse ja klienditoe sektsiooni, kus saab esitada garantiinõudeid ning tutvuda korduma kippuvate küsimustega.

Teenindusega ühendust vöttes peavad teil käepärast olema alljärgnevad andmed.

Vastav teave on välja toodud andmesildil.

Mudel ____ Seerianumber ____

Garantiinõuete korral kontrollige ka tootega kaasasolevat garantiikaarti.

Ettevõtte kõnekeskused Euroopas
Riik*	Telefoninumber	Tariif
Haier Italy (IT)	199 100 912
Haier Spain (ES)	902 509 123
Haier Germany (DE)	0180 5 39 39 99	Kõneminut 14 senti (lauatelefon)Kõneminut maksimaalselt 42 senti (mobiiltelefon)
Haier Austria (AT)	0820 001 205	Kõneminut 14,53 senti (lauatelefon)Kõneminut maksimaalselt 20 senti (muud liinid)
Haier United Kingdom (UK)	0333 003 8122
Haier France (FR)	0980 406 409

* Teisi riike puudutava teabe leiate veebilehelt www.haier.com.
Haier Europe Trading S.r.l
Ühendkuningriigi filiaal
Westgate House, Westgate, Ealing
London, W5 1YY

VARUOSADE SAADAVUS

Termostaadid, temperatuuriandurid, trükkplaadid ja valgusallikad on saadaval vähemalt seitse aastat pärast mudeli viimase seadme turustamist. Ukse käepidemed, uksehinged, alused ja sahtlid on saadaval vähemalt seitse aastat ning uksetihendid vähemalt kümme aastat pärast mudeli viimase seadme turustamist.

GARANTII

Minimaalne garantii on: 2 aastat ELi riikides, 3 aastat Türgis, 1 aasta Ühendkuningriigis, 1 aasta Venemaal, 3 aastat Rootsis, 2 aastat Serbias, 5 aastat Norras, 1 aasta Marokos, 6 kuud Alžeerias, Tuneesias seaduslikku garantiid ei nõuta.

Toodet puudutava lisateabe saamiseks avage veebileht https://eprel.ec.europa.eu/ või skannige toote energiamärgisel olev QR-kood.
