BEDIENUNGSANLEITUNG HCW7819EWMP HAIER

DE WARNUNG: Brandgefahr/ brennbares Material

Das Symbol weist auf Brandgefahr hin, da brennbare Materialien verwendet werden. Verhindern Sie die Entstehung von Branden, die durch entflammbare Materialien verursacht werden.

Kühl-Gefrierkombination

HCW7819EWMP

HCW7819EHMP

Vielen Dank für den Kauf eines Haier-Produkts.

Bitte lesen Sie diese Anweisungen sorgfältig durch, bevor Sie dieses Gerät benutzen. Die Anleitung enthält wichtige Informationen, die Ihnen helfen, das Gerät optimal zu nutzen und eine sichere und ordnungsgemäße Installation, Verwendung und Wartung zu gewährleisten.

Bewahren Sie diese Anleitung an einem geeigneten Ort auf, damit Sie jederzeit für die sichere und ordnungsgemäße Verwendung des Geräts darauf zurückgreifen können.

Wenn Sie das Gerät verkaufen, weggeben oder bei einem Umzug zurücklassen, vergewissern Sie sich, dass diese Anleitung auch beigelegt wird, damit sich der neue Besitzer mit dem Gerät und den Sicherheitshinweisen vertraut machen kann.

Warnung - Wichtige Sicherheitsinformationen

Allgemeine Informationen und Tipps

Umweltinformationen

Entsorgung

Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit bei. Die Verpackung zum Recyceln in die entsprechenden Behälter entsorgen. Unterstützen Sie das Recycling von Elektro- und Elektronik-Altgeräten. Entsorgen Sie Geräte, die mit diesem Symbol gekennzeichnet sind, nicht mit dem Hausmüll. Geben Sie das Produkt an Ihre lokale Recyclinganlage zurück oder wenden Sie sich an Ihre Stadtverwaltung.

WARNUNG!

Verletzungs- oder Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt wird, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Bleche und Schubladen sowie die Türöffnung und Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

Altgeräte haben noch einen gewissen Restwert. Eine umweltfreundliche Entsorgungsmethode gewährleistet, dass wertvolle Rohstoffe wieder verwertet und wiederverwendet werden können.

Cyclopentan ist eine entzündliche für Ozon nicht schädliche Substanz, die als Treibmittel im Isolierschaum verwendet wird.

Indem Sie sicherstellen, dass dieses Produkt ordnungsgemäß entsorgt wird, tragen Sie dazu bei, mögliche negative Folgen für die Umwelt und die menschliche Gesundheit zu vermeiden, die andernfalls verursacht werden könnten.

Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben und das von Fachleuten geführt wird.

Sicherheitsinformationen....4

Sicherheitstipps....7

Bestimmungsgemäße Verwendung 12

Produktbeschreibung....13

Bedienfeld 15

Nutzung....16

Ausrüstung 27

Pflege und Reinigung 30

Fehlerbehebung....32

Installation....35

Technische Daten 39

Kundenservice 41

Zubehör

Überprüfen Sie Zubehör und Dokumentation gemäß dieser Liste:

Eismaschine mit Eisportionierer

2 Eierablagen

Energie- Kenn- zeichnung

Garantie- karte

Benutzer- handbuch

WARNUNG!

Vor der ersten Inbetriebnahme

▶ Vergewissern Sie sich, dass keine Transportschäden vorliegen.
▶ Entfernen Sie alle Verpackungsteile und bewahren Sie sie außerhalb der Reichweite von Kindern auf.
Warten Sie vor dem Einschalten des Geräts mindestens zwei (bei einem Tiefkühlschrank sechs) Stunden, damit der Kühlkreislauf auch effektiv arbeitet.
Das Gerät immer mit mindestens zwei Personen transportieren, da es schwer ist.

Installation

Das Gerät sollte an einem gut belüfteten Ort aufgestellt werden. Idealerweise müssen mindestens 10 cm rund um das Gerät frei bleiben.
▶ WARNUNG: Lüftungsschlitze am Gehäuse des Geräts oder in der Einbauöffnung freihalten.
▶ Stellen Sie das Gerät niemals in einem feuchten Bereich oder an einem Ort auf, wo es mit Wasser nassgespritzt werden könnte. Reinigen Sie Wasserspritzer und Flecken mit einem weichen, sauberen Tuch.
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Installieren und richten Sie das Gerät in einem Bereich ein, der für seine Größe und Verwendung geeignet ist.
▶ Stellen Sie sicher, dass die elektrischen Informationen auf dem Typenschild der Stromversorgung entsprechen. Ist dies nicht der Fall, wenden Sie sich an einen Elektriker.
Das Gerät wird über eine 220-240 V Wechselspannung/50 Hz betrieben. Unnormale Spannungsschwankungen könnten dazu führen, dass das Gerät nicht angeht, der Temperaturregler oder Kompressor beschädigt wird, oder dass während des Betriebs ein unnormales Geräusch auftritt. In einem solchen Fall ist ein automatischer Regler anzubringen.
▶ Verwenden Sie keine Mehrfachsteckadapter und Verlängerungskabel.
▶ WARNUNG: Keine Mehrfachsteckdosen oder Verlängerungen hinter dem Gerät platzieren.
▶ WARNUNG: Beim Aufstellen des Geräts darauf achten, dass das Stromkabel nicht eingeklemmt oder beschädigt wird.
▶ Nicht auf das Netzkabel treten

WARNUNG!

▶ Verwenden Sie eine separate, geerdete Steckdose für eine leicht zugängliche Stromversorgung. Das Gerät muss geerdet werden.
▶ Nur für Großbritannien: Das Gerätenetzkabel ist mit einem 3-adrigen Stecker (Erdungsstecker) ausgestattet, der in eine 3-adrige Norm-Buchse (geerdet) passt. Den dritten Stift (Erdung) auf keinen Fall kappen oder entfernen. Das Gerät muss so installiert werden, dass der Stecker erreichbar ist.
▶ WARNUNG: Den Kühlkreislauf nicht beschädigen.

Täglicher Gebrauch

▶ Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen benutzt werden, wenn diese in die sichere Bedienung des Geräts eingewiesen wurden oder beaufsichtigt werden.
▶ Kinder dürfen nicht mit dem Gerät spielen.
▶ Kinder im Alter von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen, aber die Kühlgeräte nicht reinigen und installieren.
▶ Kinder unter 3 Jahren vom Gerät fernhalten, es sei denn, sie werden ständig beaufsichtigt.
▶ Reinigung und Pflege darf nicht von Kindern ohne Aufsicht erfolgen.
Das Gerät sollte so positioniert sein, dass der Stecker frei zugänglich ist.
▶ Wenn Kohlegas oder ein anderes brennbares Gas in die Nähe des Geräts gelangt, drehen Sie das Ventil des austretenden Gases ab, öffnen Sie die Türen und Fenster und ziehen Sie nicht den Netzstecker des Kühlschranks/Gefrierschranks oder eines anderen Haushaltgeräts.
▶ Beachten Sie, dass das Gerät für den Betrieb im spezifischen Umgebungstemperurbereich zwischen 10 und 38°C eingestellt ist. Das Gerät kann nicht richtig funktionieren, wenn es längere Zeit bei einer Temperatur über oder unter dem angegebenen Bereich verbleibt.
▶ Stellen Sie keine instabilen Gegenstände (schwere Gegenstände, mit Wasser gefüllte Behälter) auf den Kühl-/Gefrierschrank, um Verletzungen durch Herunterfallen oder Stromschläge durch Kontakt mit Wasser zu vermeiden.
Ziehen Sie nicht an den Türfächern. Die Tür kann schief verzogen werden, das Flaschenregal kann herausgezogen werden, oder das Gerät kann umkippen.

WARNUNG!

▶ Die Tür nur mit den Griffen öffnen und schließen. Der Spalt zwischen Tür und Schrank ist sehr schmal. Stecken Sie nicht Ihre Hände in diese Bereiche, um zu vermeiden, dass Sie Ihre Finger eingeklemmt werden. Die Kühl-/Gefrierschranktüren nur dann öffnen oder schließen, wenn keine Kinder im Bewegungsbereich der Tür stehen.
Lagern Sie niemals Flaschenbier, Getränke oder Flüssigkeiten in Flaschen oder Dosen (außer hochprozentige Spirituosen), insbesondere kohlensäurehaltige Getränke, im Gefrierschrank, da diese beim Einfrieren platzen können.
Keine explosiven Substanzen mit entzündlichen Treibgasen, wie Sprühdosen, in diesem Gerät lagern.
Keine Arzneimittel, Bakterien oder Chemikalien im Gerät lagern. Dieses Gerät ist ein Haushaltsgerät. Es wird davon abgeraten, Materialien zu lagern, die extreme Temperaturen erfordern.
▶ Überprüfen Sie den Zustand der Lebensmittel, wenn die Temperatur im Gefrierschrank angestiegen ist.
Keine unnötig niedrigen Temperaturen im Kühlschrank einstellen. Bei hohen Einstellungen kann es zu Mindertemperaturen kommen. Achtung: Flaschen können platzen
▶ Berühren Sie Gefriergut nicht mit nassen Händen (Handschuhe tragen). Verzehren Sie insbesondere Eis am Stiel nicht sofort nach der Entnahme aus dem Gefrierfach. Es besteht die Gefahr des Erfrierens oder der Bildung von Frostblasen an Mund und Zunge. ERSTE HILFE: Sofort unter fließend kaltes Wasser halten. Nicht mit Gewalt abziehen!
▶ Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Ziehen Sie den Gerätestecker aus der Steckdose, falls die Stromversorgung unterbrochen wird oder bevor Sie das Gerät reinigen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.
▶ WARNUNG: Im Inneren des Haushaltsgeräts keine elektrischen Geräte benutzen, es sei denn, sie sind vom Hersteller empfohlen.

WARNUNG!

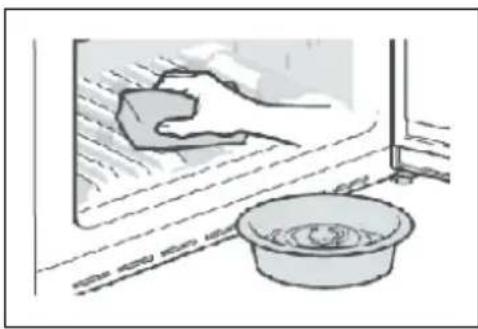

Wartung / Reinigung

▶ Kinder müssen beaufsichtigt werden, wenn sie das Gerät reinigen und warten.

▶ Trennen Sie das Gerät von der Stromversorgung, bevor Sie eine routinemäßige Wartung durchführen. Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

▶ Fassen Sie beim Herausziehen des Gerätesteckers aus der Steckdose, den Stecker und nicht das Kabel an.

▶ Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühl-/Gefriergeräte, um Beschädigungen zu vermeiden. Verwenden Sie ggf. warmes Wasser und eine Natronlösung - etwa einen Esslöffel Backnatron auf einen Liter/Winkel Wasser. Gründlich mit Wasser abspülen und trocken reiben. Verwenden Sie keine Reinigungspulver oder anderen Scheuermittel. Waschen Sie herausnehmbare Teile nicht in der Geschirrspülmaschine.

- Kratzen Sie Frost und Eis nicht mit scharfkantigen Gegenständen ab. Verwenden Sie keine Sprays, elektrische Heizgeräte, Haartrockner zum Abtauen oder Dampfreiniger im Gerät, um Beschädigungen der Kunststoffteile zu vermeiden.

▶ WARNUNG: Keine mechanischen oder sonstigen Hilfsmittel verwenden, um den Abtauvorgang zu beschleunigen, es sei denn, dies ist vom Hersteller so empfohlen.

▶ Wenn das Stromkabel beschädigt ist, musses vom Hersteller oder von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

▶ Versuchen Sie nicht, das Gerät selbst zu reparieren, zu zerlegen oder zu verändern. Bei Reparaturen wenden Sie sich bitte an unseren Kundenservice.

▶ Wenn die Lampen beschädigt sind, müssen sie vom Hersteller, von seinem Service-Mitarbeiter, oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

▶ Entfernen Sie den Staub auf der Geräterückseite mindestens einmal im Jahr, um Brandgefahr und einen erhöhten Energieverbrauch

zu vermeiden.

Das Gerät während der Reinigung nicht besprühen oder spülen.
Das Gerät nicht mit Wasser oder Dampf reinigen.
▶ Die kalten Einlegeböden aus Glas oder die Glastüre nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
▶ Wenn Sie das Gerät längere Zeit nicht benutzen, lassen Sie es offen, um zu verhindern, dass sich unangenehme Gerüche im Inneren bilden.

Angaben zu Kältemittelgasen

WARNUNG!

Das Gerät enthält das entzündliche Kältemittel ISOBUTAN (R600a). Stellen Sie sicher, dass der Kühlkreislauf während des Transports oder der Installation nicht beschädigt wird. Auslaufendes Kältemittel kann Augenverletzungen verursachen oder sich entzünden. Falls Schäden aufgetreten sind, halten Sie sich von offenen Brandquellen fern, lüften Sie den Raum gründlich, stecken Sie die Netzkabel des Geräts oder eines anderen Geräts nicht ein oder aus. Informieren Sie den Kundendienst.

Falls die Augen mit dem Kältemittel in Kontakt kommen, sofort unter fließendem Wasser ausspülen und den Augenarzt verständigen.

WARNUNG: Das Kühlsystem steht unter hohem Druck. Nicht daran manipulieren. Da entzündliche Kältemittel verwendet werden, bitte das Gerät entsprechend der Anweisung installieren, handhaben und warten. Wenden Sie sich an den Fachtechniker oder unseren Kundenservice, um das Gerät zu entsorgen.

WARNUNG!

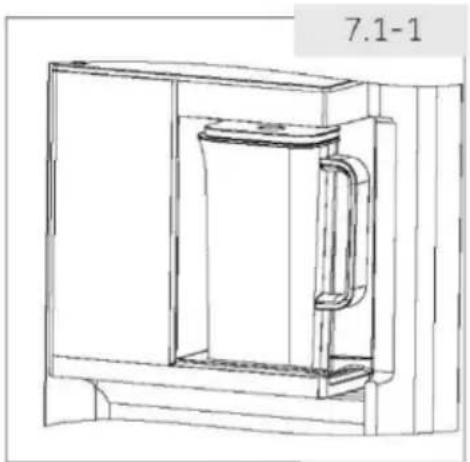

Bei Kühlschränken mit Eis-Wasser-Funktion beachten Sie bitte den folgenden Warnhinweis:

Für Geräte, die nicht an die Wasserversorgung angeschlossen werden sollen:

WARNUNG: Nur mit Trinkwasser füllen.

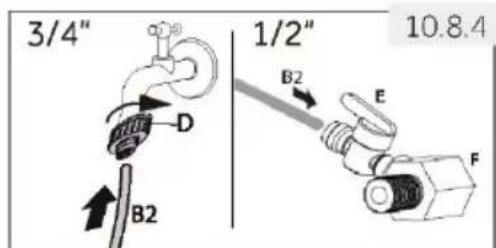

Für Geräte, die an die Wasserversorgung angeschlossen werden sollen:

WARNUNG: Nur an die Trinkwasserversorgung anschließen.

Wenn Sie das Wassersystem reinigen möchten, lesen Sie zuerst im Benutzerhandbuch nach. Wenn Sie Fragen haben, wenden Sie sich an den Kundenservice.

Bestimmungsgemäße Verwendung

Dieses Gerät ist ausschließlich für den Hausgebrauch und vergleichbare Verwendungen bestimmt.

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen,
• in landwirtschaftlichen Betrieben, für die Nutzung durch Gäste von Hotels, Pensionen und ähnlichen Unterkünften,
• Bed & Breakfast (B&B),
• Catering-Dienste und ähnliche, nicht kommerzielle Zwecke.

▶ Wenn das Gerät über einenlängeren Zeitraum nicht benutzt wird und Sie nur die Urlaubsfunktion oder die Funktion „Kühlschrank aus“ für den Kühl-/Gefrierschrank verwenden:

• Lebensmittel herausnehmen.
• Das Netzkabel abziehen.
• Leeren und reinigen Sie den Wassertank sorgfältig.
• Reinigen Sie das Gerät wie oben beschrieben.
• Lassen Sie die Türen auf, um zu verhindern, dass schlechter Geruch entsteht.

Um eine sichere Konservierung der Lebensmittel zu gewährleisten, halten Sie sich bitte an diese Gebrauchsanweisung.
Das Gerät sollte mindestens alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden. Die Türdichtung immer sauber halten.

(1.) Säubern Sie den Kühlschrank außen und innen, einschließlich Türdichtung, Türablage, Glasablagen, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder Schwamm mit warmem Wasser (eventuell mit etwas neutralem Reinigungsmittel).

(2.)Wenn versehentlich Flüssigkeiten verschüttet werden, sollten alle betroffenen Teile entfernt und unter fließendem Wasser abgewaschen werden. Nach dem Waschen abwischen und abtrocknen.

(3.) Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40°C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab, und setzen Sie sie wieder in den Kühlschrank/Gefrierschrank ein.

(4.) Falls ein kleines Teil oder Krümel in das Innere des Kühlschranks (zwischen die Ablagen oder Schubladen) gelangt, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich an den Haier-Kundenservice.

Um eine Verunreinigung der Lebensmittel zu vermeiden, beachten Sie die folgenden Hinweise:

- Das längere Offnen der Tür kann zu einem bedeutenden Temperaturanstieg in den Kühlfächern des Geräts führen.

- Die mit den Lebensmitteln in Berührung kommenden Oberflächen und zugänglichen Ablaufsysteme müssen regelmäßig gereinigt werden.

- Reinigen Sie die Wassertanks, wenn sie 48 Stunden lang nicht benutzt wurden. Spülen Sie den an eine Wasserleitung angeschlossenen Wasserkreislauf, wenn fünf Tage lang kein Wasser entnommen wurde.

- Bewahren Sie rohes Fleisch und Fisch in geeigneten Behältern im Kühl-/Gefrierschrank auf, damit es nicht mit anderen Lebensmitteln in Berührung kommt oder Flüssigkeit auf diese tropft. Um die sichere Konservierung von Lebensmitteln zu gewährleisten, sind Fertiggerichte und rohes Fleisch/Fisch getrennt zu lagern.

- Zwei-Sterne-Gefrierfächer eignen sich zur Aufbewahrung von vorgefrorenen Lebensmitteln, zur Lagerung oder Herstellung von Speiseeis und zur Herstellung von Eiswürfeln.

- Ein-, Zwei- und Drei-Sterne-Fächer sind nicht zum Einfrieren von frischen Lebensmitteln geeignet.

- Wenn das Kühlgerät längere Zeit leer bleibt, schalten Sie es aus, tauen Sie es ab, reinigen und trocknen Sie es, und lassen Sie die Tür offen, um zu verhindern, dass sich im Innenraum Schimmel bildet.

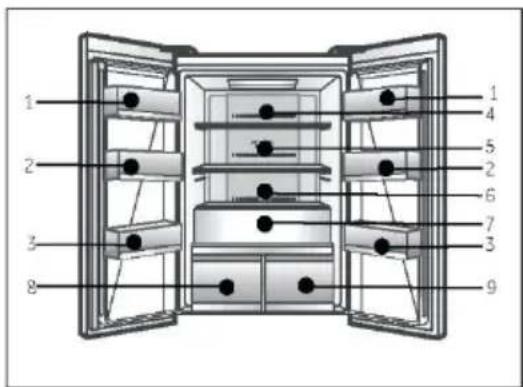

Einzelheiten über die Gerätebereiche, die je nach Temperaturverteilung in den verschiedenen Fächern am besten für die Lagerung bestimmter Lebensmittel geeignet sind, finden Sie im anderen Teil der Anleitung.

Entsorgung

Das Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass es nicht als Hausmüll behandelt werden darf. Stattdessen sollte es an die zuständige Sammelstelle für das Recycling von Elektro- und Elektronik- Altgeräten übergeben werden. Bitte stellen Sie sicher, dass das Produkt nach seiner Außerbetriebnahme ordnungsgemäß entsorgt wird. Damit tragen Sie dazu bei, gesundheits- und umweltschädigende Auswirkungen zu verhindern, die eine nicht korrekte Entsorgung am Ende der Nutzungsdauer zur Folge haben könnte. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an Ihre örtlich zuständige Behörde, Ihr Müllabfuhrunternehmen oder an das Geschäft, in dem Sie das Produkt erworben haben.

Da brennbare Isolationsblasgase verwendet werden, wenden Sie sich bitte an den Fachtechniker oder unseren Kundendienst, um das Gerät zu entsorgen.

WARNUNG!

Erstickungsgefahr!

Kältemittel und Gase müssen fachgerecht entsorgt werden. Überprüfen Sie, dass der Schlauch des Kühlkreislaufs nicht beschädigt wird, bevor er ordnungsgemäß entsorgt wird. Trennen Sie das Gerät von der Stromversorgung. Trennen Sie das Netzkabel und entsorgen Sie es. Entfernen Sie die Bleche und Schubladen sowie die Türöffnung und Dichtungen, um zu verhindern, dass Kinder und Haustiere im Gerät eingeschlossen werden.

VORSICHT!

1.

Beim Schließen der Türe sollte die vertikale Türleiste an der linken Tür nach innen gebogen sein (1).

2.

Wenn Sie versuchen, die linke Tür zu schließen und die vertikale Türleiste ist nicht gebogen (2), sollten Sie sie zuerst zurechtbiegen, da sie sonst gegen die Befestigung oder die rechte Tür stößt. Dadurch kommt es zu einer Beschädigung des Türanschlags oder zu einer Undichtigkeit.

Im Inneren des Rahmens befindet sich ein Heizfaden. Die Temperatur der Oberfläche steigt ein wenig an, was normal ist und die Funktion des Geräts nicht beeinträchtigt.

Bestimmungsgemäße Verwendung

Dieses Gerät ist zum Kühlen und Gefrieren von Lebensmitteln bestimmt. Es ist ausschließlich für den Einsatz in Haushalten und ähnlichen Bereichen konzipiert, wie z. B. in Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen, auf Bauernhöfen und in Hotels, Motels und anderen wohnähnlichen Umgebungen sowie im Bed-and-Breakfasts und fürs Catering. Das Gerät ist nicht für die kommerzielle oder industrielle Nutzung bestimmt. Änderungen oder Anpassungen am Gerät sind nicht erlaubt. Eine unsachgemäße Verwendung kann zu Gefahren und zum Verlust von Garantieansprüchen führen.

Normen und Richtlinien CE

Dieses Produkt erfüllt die Anforderungen aller geltenden EG-Richtlinien mit den entsprechenden harmonisierten Normen, die eine CE-Kennzeichnung vorsehen.

Hinweis

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

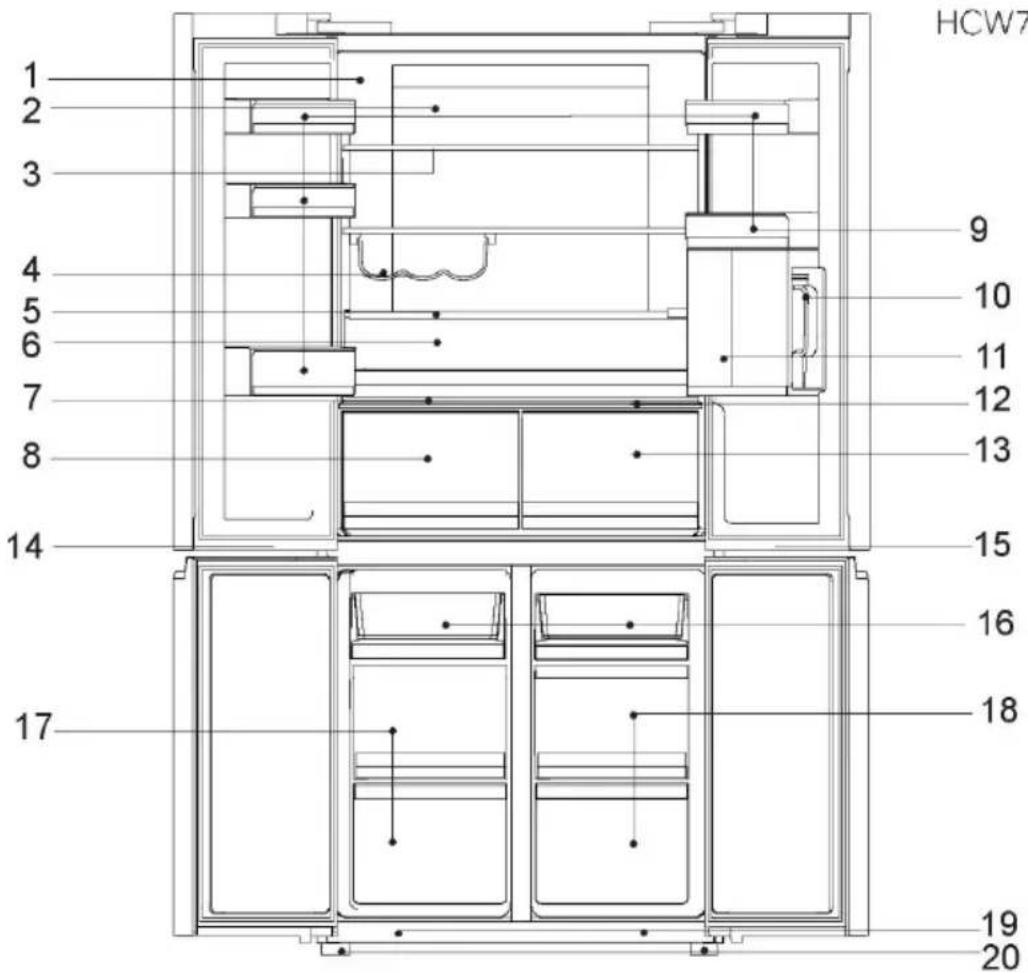

HCW7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

1 Typenschild
2 Hintere Leuchte und Luftkanal des Kühlschranks
3 Einlegeboden aus Glas
4 Weinregal
5 Drehbare Abdeckung der Obst- und

Gemüseschublade

6 Obst- und Gemüseschublade
7 Platte der Humidity Box
8 HumidityZone
9 Türfach

10 Wasserbehälter

11 Einsatz des Wasserbehälters
12 Platte der MyZone-Schublade

13 MyZone-Schublade
14 LED-Leuchte Gefrierfach
15 SwitchZone-Fach LED-Leuchte
16 Gefrierschale
17 Gefrierfach
18 SwitchZone-Schublade
19 Lampenschalter
20 Verstellbare Füße

Hinweis

Aufgrund von technischen Änderungen und unterschiedlichen Modellen können einige der Abbildungen in dieser Anleitung von Ihrem Modell abweichen.

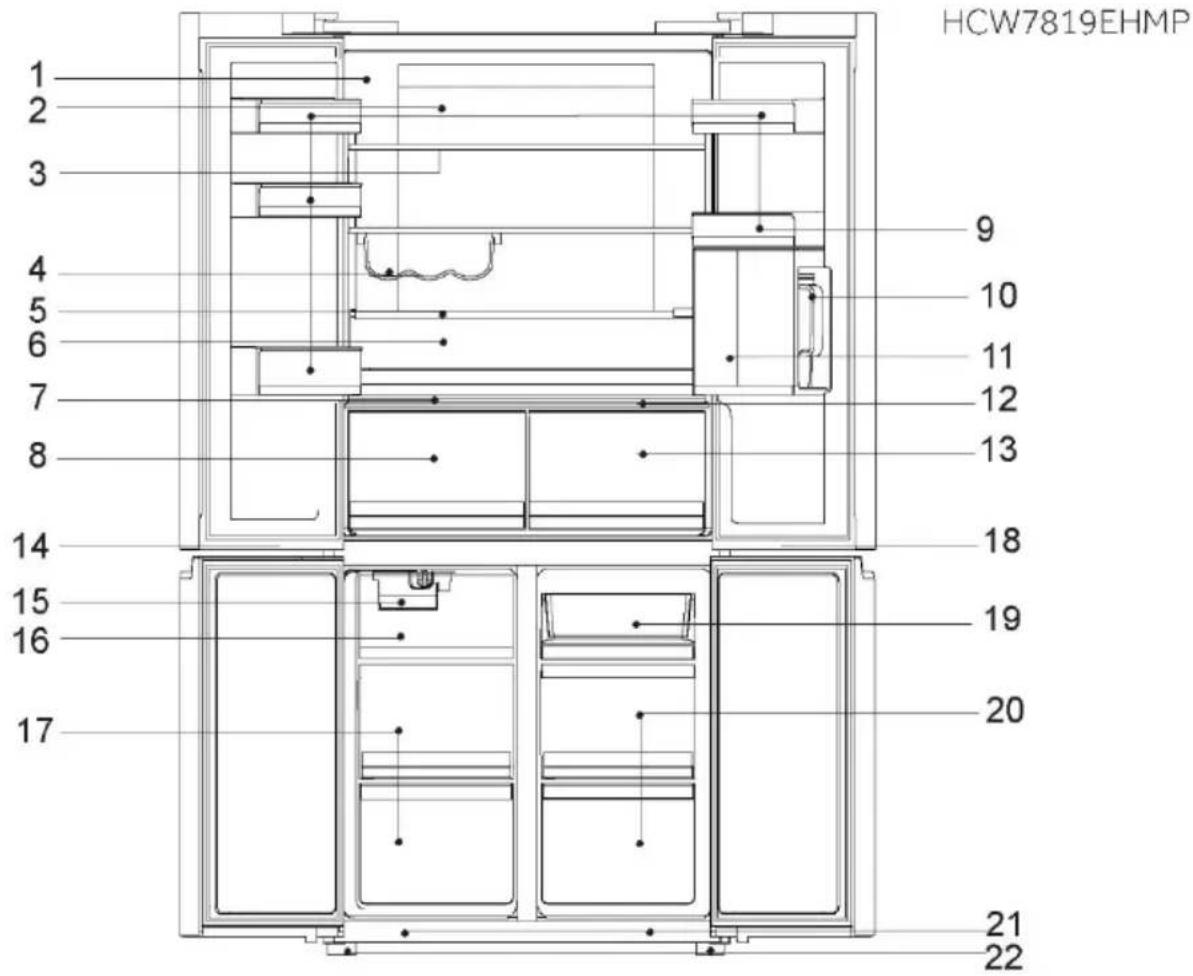

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Typenschild
2 Hintere Leuchte und Luftkanal des Kühlschranks
3 Einlegeboden aus Glas
4 Weinregal
5 Drehbare Abdeckung der Obst- und
Gemüseschublade
6 Obst- und Gemüseschublade
7 Platte der Humidity Box
8 Humidity Box
9 Türfach
10 Wasserbehälter
11 Einsatz des Wasserbehälters
12 Platte der MyZone-Schublade

13 MyZone-Schublade
14 LED-Leuchte Gefrierfach
15 Eismaschine
16 Eiswürfelschubfach
17 Gefrierfach
18 Switch Zone-Fach LED-Leuchte
19 Gefrierschale
20 SwitchZone-Schublade
21 Lampenschalter
22 Verstellbare Füße

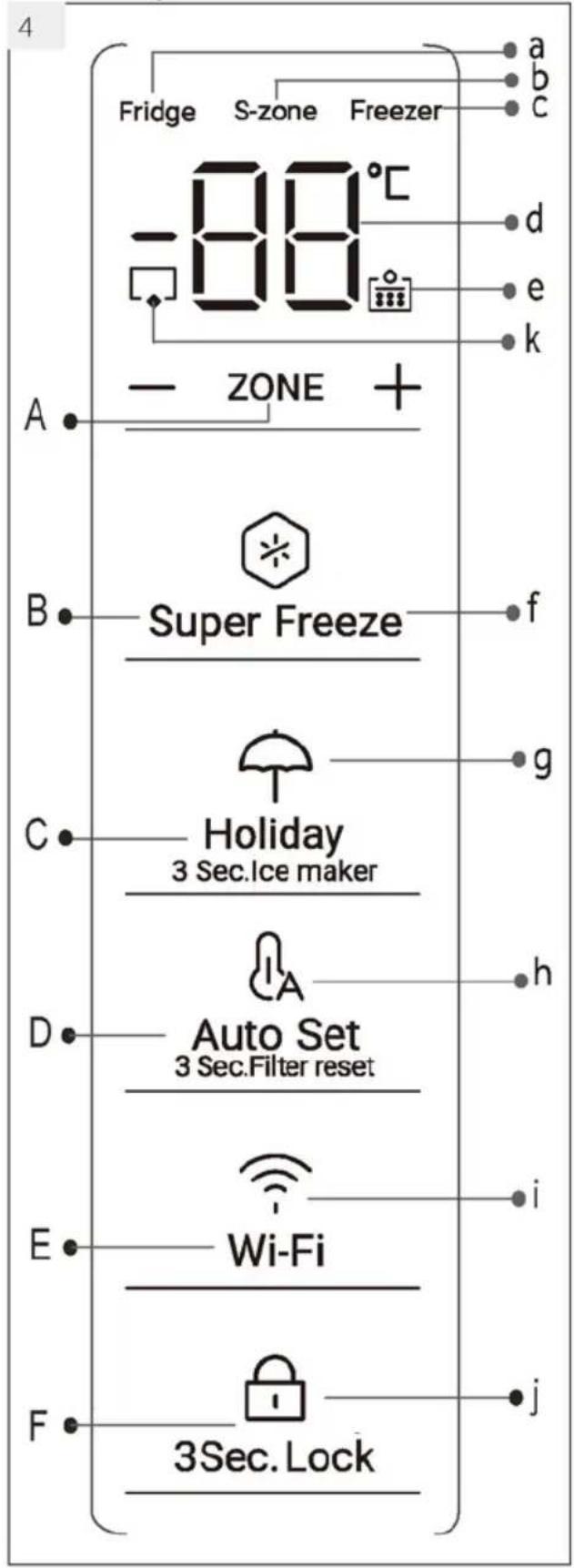

Bedienfeld (Abb. 4)

A Modusauswahl Kühlschrank Switch Gefrierfach

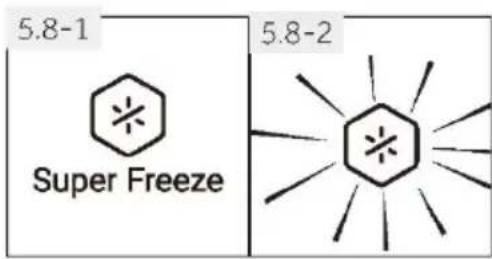

B Super Freeze-Funktion ein/aus

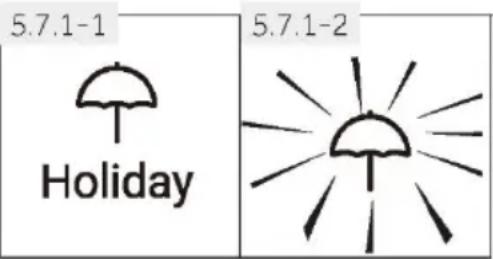

C Urlaubsfunktion ein/aus 3 Sek. Eiswürfelzubereiter ein/aus (HCW7819EHMP)

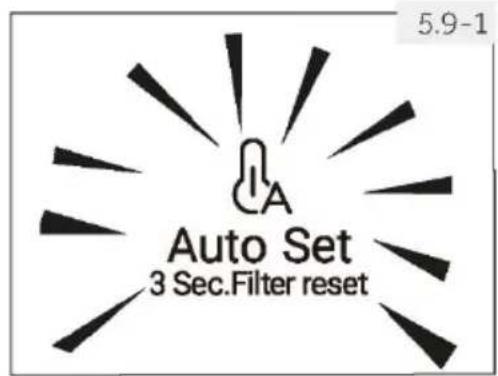

D Auto-Modus und Wasserfilterwarnung zurücksetzen
E WLAN-Einstellung

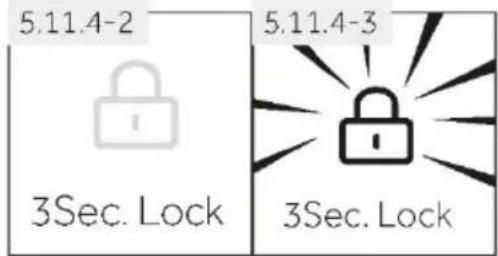

F Bedienfeld verriegeln/entriegeln

Anzeigen:

a Kühlfach ausgewählt
b Switch Zone ausgewählt
c Gefrierfach ausgewählt
d Temperatur Kühl- und Gefrierfach
e Warnung Wasserfilter gewechselt
f Super-Freeze-Funktion
g Urlaubsfunktion

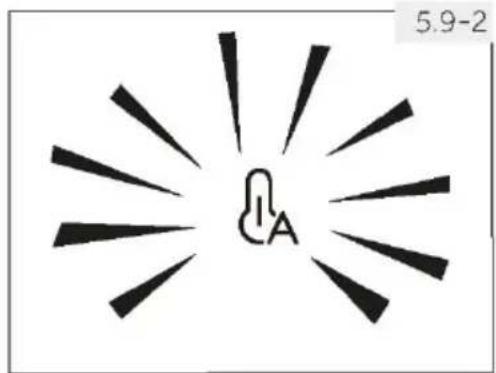

h Auto-Set-Funktion
i WLAN-Funktion
j Bedienfeldsperre
k. Automatischer Eiswürfelzubereiter (HCW7819EHMP)

5.1 Vor der ersten Inbetriebnahme

Entfernen Sie sämtliches Verpackungsmaterial, bewahren Sie es außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
Reinigen Sie das Gerät innen und außen mit Wasser und einem milden Reinigungsmittel, bevor Sie Lebensmittel hineinlegen.
Warten Sie nach dem Nivellieren und Reinigen mindestens 2 Stunden, bevor Sie das Gerät an die Stromversorgung anschließen. Siehe Abschnitt INSTALLATION.
Kühlen Sie die Fächer auf hoher Stufe vor, bevor Sie die Lebensmittel einlegen. Mit den Super-Freeze-Funktionen lassen sich die Fächer schneller abkühlen.
Kühl- und Gefriertemperatur werden automatisch auf 5°C bzw. -18°C eingestellt. Dies sind die empfohlenen Einstellungen. Falls gewünscht, können Sie diese Temperatur manuell ändern. Siehe MANUELLER EINSTELLMODUS.

5.2 Sensortasten

Die Tasten auf dem Bedienfeld sind Sensortasten, die schon bei leichter Berührung mit dem Finger ansprechen.

5.3 Gerät ein-/ausschalten

Das Gerät ist sofort in Betrieb, wenn es an die Stromversorgung angeschlossen wird.

Wenn das Gerät zum ersten Mal eingeschaltet wird, werden die aktuellen Kühl- und Gefrierfachtemperaturen („a“ und „b“) angezeigt. Die Anzeige blinkt. Sind die Türen geschlossen, schaltet sich das Display nach 30 Sekunden aus. Vielleicht ist die Bedienfeldsperre aktiv.

Hinweis: Voreinstellungen

Das Gerät ist auf die empfohlene Temperatur von 5°C (Kühlschrank) und -18°C (Gefrierschrank) voreingestellt. Unter normalen Umgebungsbedingungen müssen Sie keine Temperatur einstellen.
Die Voreinstellungsfunktion für die My Zone-Schublade ist „Fruits and Vegetables“ und für die HumidityZone-Schublade „High humidity“.
Wenn das Gerät, nachdem es von der Hauptstromversorgung getrennt wurde, eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Räumen Sie das Gerät vor dem Ausschalten aus. Schalten Sie das Gerät aus, indem Sie den Netzstecker aus der Steckdose ziehen.

5.4 Standby-Modus

Der Bildschirm schaltet sich 30 Sekunden nach dem Drücken einer Taste automatisch aus. Das Display wird automatisch gesperrt. Es leuchtet automatisch auf, wenn eine beliebige Taste berührt oder die Tür/Schublade geöffnet wird.

5.5

3Sec. Lock

5.5 Bedienfeld verriegeln/entsperren

Hinweis: Bedienfeldsperre

Das Bedienfeld wird automatisch gegen die Aktivierung gesperrt, wenn 30 Sekunden lang keine Taste berührt wird. Für alle Einstellungen muss das Bedienfeld entriegelt sein.

Berühren Sie die Taste „F“ 3 Sekunden lang, um alle Bedienelemente gegen Aktivierung zu sperren (Abb. 5.5). Es erscheint die Anzeige „f“.
Zum Entriegeln berühren Sie erneut die Taste.

5.6 Tür-/Schubladenöffnungsalarm

Wenn eine der Kühlschranktüren oder eine der Gefrierschubladen länger als eine Minute geöffnet wird, ertönt der Tür-/Schubladenöffnungsalarm. Der Alarm kann durch Schließen der Tür/Schublade ausgeschaltet werden. Wenn die Tür/Schublade länger als 7 Minuten geöffnet bleibt, schaltet sich das Licht im Inneren des Kühlschranks und die Beleuchtung des Bedienfelds automatisch aus.

5.7 Auswahl des Arbeitsmodus

Eventuell möchten Sie das Gerät auf einen der beiden folgenden Modi einstellen:

5.7.1-1 Holiday 5.7.1-2

5.7.1 Urlaubsmodus

1. Entriegeln Sie das gesperrte Bedienfeld, indem Sie die Taste „F“ berühren (Abb. 5.5).
2. Berühren Sie die Taste „C“ (Urlaub) (Abb. 5.7.1-1).
3. Die Anzeige „f“ leuchtet und die Funktion ist aktiviert (Abb. 5.7.1-2).

Durch Wiederholung der obigen Schritte oder Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

1. Wenn Sie die Taste „C“ 3 Sekunden lang gedrückt halten, leuchtet die Anzeige „k“ (Automatischer Eiswürfelzubereiter) auf und die Funktion wird aktiviert (nur HCW7819EHMP).

WARNUNG!

Während der Urlaubsfunktion aktiv ist, dürfen keine Waren im Kühlfach gelagert werden. Die Temperatur von +17°C ist für die Lagerung von Lebensmitteln zu hoch. Nur das Gefrierfach läuft weiter.

5.7.2 Manueller Einstellmodus

Wenn Sie die Temperatur des Geräts manuell einstellen möchten, um ein bestimmtes Lebensmittel zu lagern, können Sie sie über die Temperatureinstelltaste ändern:

Hinweis: Konflikt mit anderen Funktionen

Die Temperatur kann nicht eingestellt werden, wenn eine andere Funktion (Super-Freeze, Holiday Auto Set) aktiviert oder das Display gesperrt ist. Die entsprechende Anzeige blinkt, begleitet von einem Signalton.

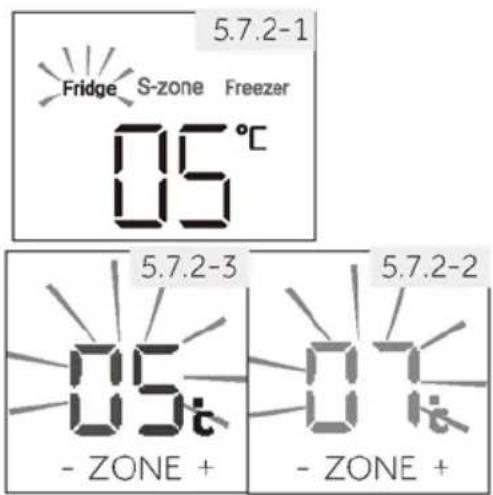

5.7.2.1 Einstellen der Temperatur für den Kühlschrank

1. Entriegeln Sie das gesperrte Bedienfeld, indem Sie die Taste „F“ berühren (Abb. 5.5).

2. Berühren Sie die Taste „A“ (ZONE), um das Kühlfach auszuwählen. Die Anzeige „a“ leuchtet und das Kühlfach ist aktiviert (Abb. 5.7.2-1).

Die aktuelle Temperatur im Kühlfach wird angezeigt (Abb. 5.7.2-2).

1. Berühren Sie nacheinander die Tasten „+“ oder „-“, bis der gewünschte Temperaturwert blinkt (Abb. 5.7.2-3). Bei jeder Tastenberührung ertönt ein Signal.

Die Temperatur steigt in 1°C-Schritten von mindestens 1°C auf maximal 9°C. Die optimale Temperatur im Kühlschrank beträgt 5°C. Kältere Temperaturen bedeuten unnötigen Energieverbrauch.

1. Berühren Sie zur Bestätigung eine beliebige Taste außer „+“ und „-“, oder die Einstellung wird nach 5 Sekunden automatisch bestätigt. Die angezeigte Temperatur hört auf zu blinken.

5.7.2.2 Einstellen der Temperatur für den Gefrierschrank

1. Entriegeln Sie das gesperrte Bedienfeld, indem Sie die Taste „F“ berühren (Abb. 5.5).

2. Berühren Sie die Taste „A“ (ZONE), um das Gefrierfach auszuwählen. Die Anzeige „a“ leuchtet und das Gefrierfach ist aktiviert (Abb. 5.7.2-4).

Die aktuelle Temperatur im Gefrierfach wird angezeigt (Abb. 5.7.2-6).

1. Berühren Sie die Taste „b“ (Gefrierfach), bis der gewünschte Temperaturwert blinkt (Abb. 5.7.2-5).

Bei jeder Tastenberührung ertönt ein Signal. Die Temperatur steigt in 1°C-Schritten von -14°C auf -24°C. Die optimale Temperatur im Gefrierschrank beträgt -18°C. Kältere Temperaturen bedeuten unnötigen Energieverbrauch.

1. Berühren Sie zur Bestätigung eine beliebige Taste außer „+“ oder „-“ (Gefrierfach), oder die Einstellung wird nach 5 Sekunden automatisch bestätigt.

Die angezeigte Temperatur hört auf zu blinken.

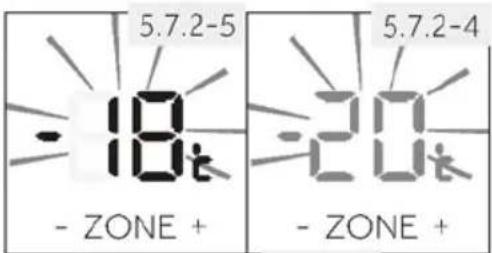

5.7.2-1 Fridge S-zone Freezer 05°C 5.7.2-3 05t - ZONE + 5.7.2-2 07t - ZONE +

Fridge S-zone Freezer -05°C 5.7.2-4

- 18t - ZONE + 5.7.2-5 - ZONE + 5.7.2-4 - ZONE +

5.7.2-6 Fridge S-zone Freezer -0.05°C

5.7.2.3 Einstellen der Temperatur für die Switch Zone

Berühren Sie die Taste „A“ (ZONE), um die S-Zone auszuwählen. Die Temperatur der S-Zone kann durch Befolgen der oben genannten Schritte auf die gleiche Weise geändert werden (Abb.5.7.2-6).

Hinweis: Auswirkungen auf die Temperaturen

Die Innentemperaturen werden durch folgende Faktoren beeinflusst:

Umgebungstemperatur

▶ Menge der gelagerten Lebensmittel

▶ Häufigkeit der Türöffnung

▶ Geräteinstallation

5.8-1 Super Freeze 5.8-2

5.8 Super-Freeze-Funktion

Frische Lebensmittel sollten so schnell wie möglich bis zum Kern eingefroren werden. So bleiben der beste Nährwert, das Aussehen und der Geschmack erhalten. Die Super Freeze-Funktion beschleunigt das Einfrieren frischer Lebensmittel und schützt die bereits gelagerte Ware vor unerwünschter Erwärmung. Wenn Sie einmal eine große Menge an Lebensmitteln einfrieren müssen, empfiehlt es sich, die Super-Freeze-Funktion bereits 24 Stunden vorher zu aktivieren. Wenn die Funktion aktiviert ist, erreicht die Temperatur -24°C bis -30°C.

1. Entriegeln Sie das gesperrte Bedienfeld, indem Sie die Taste „F“ berühren (Abb. 5.5).
2. Berühren Sie die Taste „B“ (Super-Freeze) (Abb. 5.9.-1).
3. Die Anzeige „f“ leuchtet und die Funktion ist aktiviert (Abb. 5.9.-2).

Durch Wiederholung der obigen Schritte oder Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

Hinweis: Automatisches Ausschalten

Die Super-Freeze-Funktion schaltet sich nach 50 Stunden automatisch ab. Das Gerät wird dann mit der zuvor eingestellten Temperatur betrieben.

5.9 Auto-Set-Modus

Wenn Sie keine besonderen Anforderungen haben, empfehlen wir Ihnen, den Auto-Set-Modus zu verwenden. In diesem Modus kann das Gerät die Temperatureinstellung automatisch entsprechend der Umgebungstemperatur und der Temperaturänderung im Gerät anpassen. Diese Funktion erfordert keine manuelle Bedienung.

1. Entriegeln Sie das gesperrte Bedienfeld, indem Sie die Taste „F“ berühren (Abb. 5.5).
2. Berühren Sie die Taste „D“ (Abb.5.9-1).
3. Anzeige „h“ leuchtet und die Funktion ist aktiviert (Abb.5.9-2).

Durch Wiederholung der obigen Schritte oder Auswahl einer anderen Funktion kann diese Funktion wieder ausgeschaltet werden.

5.9-1 Auto Set 3 Sec.Filter reset

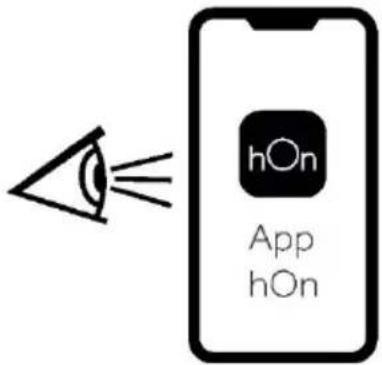

5.10 WLAN-Moduseinstellung

KOPPELUNGSVORGANG IN DER APP

Schritt 1

- Laden Sie die hOn-App aus den Stores herunter.

Schritt 2 • Erstellen Sie Ihr Konto in der hOn-App oder melden Sie sich an, wenn Sie bereits ein Konto haben.

Schritt 3 • Folgen Sie den

Kopplungsanweisungen in der hOn-App.

Der Kühlschrank ist mit einer MyZone-Schublade ausgestattet. In Übereinstimmung mit den Anforderungen der Lebensmittel an die Lagerung kann die am besten geeignete Funktion ausgewählt werden, um den optimalen Nährwert der Lebensmittel zu erhalten. Folgende Funktionen sind verfügbar:

5.11.1 Funktion Cheese

Das Gerät versorgt das Fach für teure Lebensmittel über eine intelligente Steuerung mit milder und trockener Frischluft und vermeidet so Feuchtigkeit und Muffigkeit, um die Nährstoffe der Lebensmittel lange zu erhalten. Diese Funktion eignet sich für die Lagerung von trockenen Lebensmitteln mit geringem Wassergehalt wie Tee, Kaffee, Trockenfrüchte usw.

5.11.2 Funktion Fruits & Veg

Diese Funktion ist geeignet, um Obst und Gemüse wie Äpfel und Karotten zu lagern.

Hinweis: Funktion Fruits & Veg

Kälteempfindliche Früchte wie Ananas, Avocado, Bananen, Grapefruits und Gemüse wie Kartoffeln, Auberginen, Bohnen, Gurken, Zucchini und Tomaten sowie Käse sollten nicht in der MyZone-Schublade gelagert werden.

5.11.3 Funktion 0°C Fresh

Diese Funktion setzt die Temperatur in der My Zone-Schublade auf 0°C. Geeignet für die Lagerung von frischen Lebensmitteln wie Fleisch, Fisch, Muscheln oder Fertiggerichten. Die meisten Lebensmittel bleiben bei 0°C frisch, aber nicht gefroren.

Hinweis: 0 °C Fresh

Aufgrund des unterschiedlichen Wassergehalts von Fleisch werden einige Fleischsorten mit mehr Feuchtigkeit bei Temperaturen unter 0°C eingefroren. Daher sollte frisch aufgeschnittenes Fleisch in der My Zone-Schublade bei Temperaturen von mindestens 0°C gelagert werden.

Hinweis: MyZone-Schublade

▶ Eine der drei Funktionen des MyZone-Fachs muss immer aktiviert sein.
▶ Wenn Sie „0°C Fresh“ oder „Cheese“ ausgewählt haben, stellen Sie die Temperatur des Kühlfachs auf die mittlere Stufe (5°C) ein, um Ihre Lebensmittel in der optimalen Lagerumgebung aufzubewahren.

5.11.4 Auswahl der Funktion für MyZone-Schublade

Die Funktion kann über das separate Bedienfeld (Abb. 5.11.4-1), das sich an der Schubladenabdeckung befindet, ausgewählt werden.

1. Wenn die Anzeige „n“ leuchtet, ist das Bedienfeld gesperrt und muss durch drei Sekunden langes Berühren der Taste „N“ (3 Sec. Lock) entsperrt werden (Abb. 5.11.4-2). Ein Summer ertönt und die Anzeige „n“ erlischt (Abb. 5.11.4-2).
2. Berühren Sie die entsprechende Taste „K/L/M“ der gewünschten Funktion. Nach einigen Sekunden leuchtet die entsprechende Anzeige „k/l/m“ auf und die Funktion ist aktiviert.
3. Sperren Sie das Bedienfeld durch drei sekündiges Berühren der Taste „N“ (3Sec. Lock). Ein Summer ertönt und die Anzeige „n“ erscheint (Abb. 5.11.4-3).

Der Kühlschrank ist mit einer HumidityZone-Schublade ausgestattet. Entsprechende De-Polyethylen-Module verbessern den Frischeerhalt durch Entfernen des Reifungsmittels.

Folgende Funktionen sind verfügbar:

Funktion		Empfohlene Lebensmittel
Low Hum.		Trockenobst und andere trockene Lebensmittel mit geringem Wassergehalt wie z. B. Butter, Fette und Öle, Brot oder Schokolade.
Mid Hum.		Birnen, Trauben, Kirschen usw.
High Hum.		Kohl, Champignons usw.


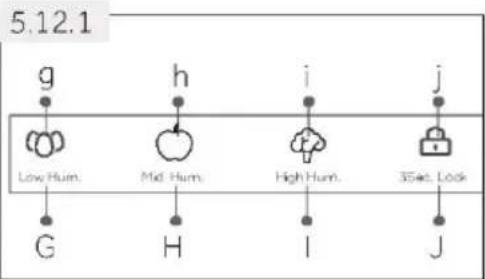

5.12.1 Funktionsauswahl für HumidityZone-Schublade

Die Luftfeuchtigkeit in dieser Schublade kann über das separate Bedienfeld (Abb. 5.12.1) eingestellt werden, das sich an der Schubladenabdeckung befindet.

Die Schritte sind dieselben wie in Kapitel 5.11.4 beschrieben, jedoch nur unter Verwendung des Bedienfelds für die HumidityZone.

Hinweis: Bedienfeldsperre

Das Bedienfeld der MyZone- und HumidityZone-Schublade wird bei geöffneter Tür automatisch gegen Aktivierung gesperrt. Für alle Einstellungen muss das Bedienfeld entriegelt sein.

Vor der ersten Verwendung der Funktion für Eiswürfel und Wasser

Vor der ersten Inbetriebnahme müssen Sie einmal Wasser durch den Filter laufen lassen, um Verunreinigungen oder Lufteinschlüsse im Wassertank und Filtersystem herauszuspülen.

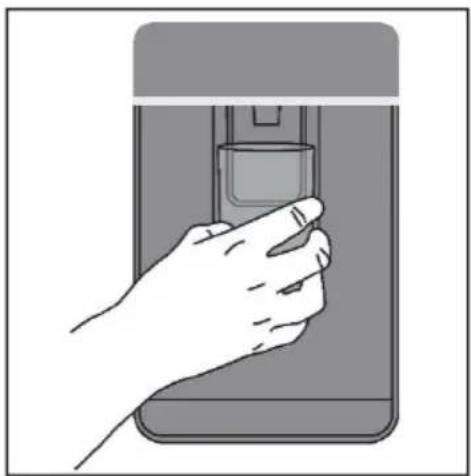

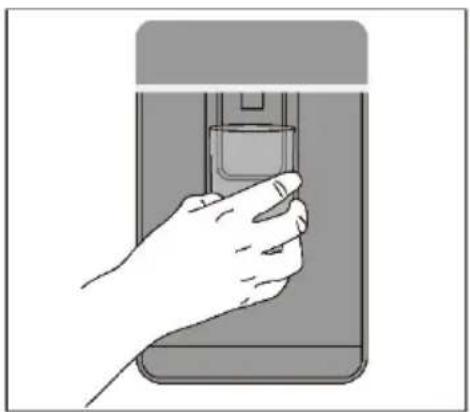

Für Wasser

• Drücken Sie gegen den Wasserspender, um 4 L Wasser auszugeben - warten Sie 4 Minuten, bevor Sie erneut Wasser ausgeben.
• Zapfen Sie 4 L Wasser ab und warten Sie dann weitere 4 Minuten - Es können Kohlenstoffreste zusammen mit dem Wasser ausgeben werden. Dies ist nicht schädlich und während des Spülvorgangs normal.
• Geben Sie weitere 4 L Wasser aus. - Dies verhindert ein übermäßiges Nachtropfen von Wasser aus Ihrem Spender.
• Es kann sein, dass einige Tage nach der Installation ein paar Tropfen Wasser aus dem Spender kommen. Dies dient dazu, die restliche eingeschlossene Luft im Spender auszulassen.
• Stellen Sie sicher, dass Ihr Kühlschrank vor der Verwendung mindestens 2 Stunden lang gekühlt hat.

Die Leistung Ihres Wasserfilters nimmt mit dem Gebrauch zu und erreicht die optimale Leistung nach zwei bis dreivollen Wasserbehältern.

Wasserspender verwenden

Vergewissern Sie sich, dass Sie vor der ersten Benutzung des Wasserspenders die Schritte unter „Vor der ersten Verwendung der Funktion für Eiswürfel und Wasser“ befolgt haben.

Wasser zapfen

Ihr Wasserspender ist für die Einhandbedienung ausgelegt. Um Wasser auszugeben, drücken Sie mit einem Glas oder Behälter vorsichtig gegen den Spender. Wenn Sie fest gegen den Spender drücken, wird der Durchfluss nicht erhöht und es wird nicht mehr Wasser ausgegeben.

WARNUNG!

Um Sach- oder Personenschäden zu vermeiden, stecken Sie keine Hände, Finger oder Gegenstände in die Spenderöffnung.

7. Einführung in die Funktion des Wasserbehälters

Dieses Produkt ist ein Wasserbehälter für Früchtetee mit kaltem Wasser. Benutzer öffnen den Deckel, und füllen dann den Früchtetee ein.

Dann wird der Wasserbehälter in die Halterung gestellt, um automatisch mit Wasser gefüllt zu werden und nach Bedarf entnommen zu werden (Abb.7.1-1).

Nur das Modell HCW7819EHMP ist mit automatischer Wassernachfüllung erhältlich.

(Wenn es keine automatische Wasserzufuhr gibt, füllen Sie das Wasser manuell in den Wasserbehälter.)

7.1 Nutzung

7.1.1 Öffnen Sie den oberen Deckel von der Griffseite aus.
7.1.2 In das Teesieb können Fruchtscheiben oder Teemischunger gelegt werden.
7.1.3 Das Früchteteesieb und der untere Deckel können durch Drehen in Pfeilrichtung abgenommen und in umgekehrter Reihenfolge wieder befestigt werden.
7.1.4 Den Wasserbehälter so auf die Halterung setzen, dass der Auslauf leicht schräg nach unten zeigt und einsetzen (Abb.7.1 -2).
7.1.5 Beim Herausnehmen des Wasserbehälters aus der Halterung, am Griff waagerecht herausziehen.

TIPPS:

▶ Schalten Sie vor Gebrauch das automatische Nachfüllen ein.
▶ Schalten Sie vor längerem Nichtgebrauch das automatische Nachfüllen aus.
Wischen Sie Wasser unter dem Kasten der Wasserkanne regelmäßig auf, da anderenfalls das automatische Nachfüllen nicht funktioniert.
Das automatische Nachfüllen funktioniert nicht gut, wenn der Wasserdruck unter 0,3-0,5 MPa beträgt.
Das automatische Nachfüllen funktioniert nicht, wenn kein Wasser da ist. Nehmen Sie die Wasserkanne heraus und setzen Sie sie erneut ein, damit das automatische Nachfüllen bei aufgedrehtem Wasser wieder funktioniert.

TIPPS:

Ziehen Sie vor dem Einschalten des Produkts die Verpackungsfolie von der Wasserkanne ab.
Keine Getränke mit einer Temperatur von über 60°C in die Wasserkanne füllen.
▶ Befolgen Sie die Anweisungen zum Auspacken des Teesiebs.
Prüfen Sie, ob die Wasserkanne auch richtig sitzt, da dies anderenfalls zu einer Fehlfunktion oder dazu führen kann, dass Wasser überläuft.
Prüfen Sie vor Gebrauch, ob das automatische Nachfüllen eingeschaltet ist. (HCW7819EHMP)
Der Tee- oder Kaffeebeutel kann direkt in die Wasserkanne gegeben werden. Schalten Sie während des Einfüllens des Getränks das automatische Nachfüllen aus.
Trinken Sie den Tee innerhalb von 24 Stunden, da er danach schlecht werden kann.
▶ Schalten Sie das automatische Nachfüllen aus und säubern Sie die Kanne, wenn sie längere Zeit nicht genutzt wird.
Wischen Sie Wasser unter dem Kasten der Wasserkanne regelmäßig auf, da anderenfalls das automatische Nachfüllen nicht funktioniert (HCW7819EHMP).
Das automatische Nachfüllen funktioniert nicht gut, wenn der Wasserdruck unter 0,3-0,5 MPa beträgt.
Das automatische Nachfüllen funktioniert nicht, wenn kein Wasser da ist. Nehmen Sie die Wasserkanne heraus und setzen Sie sie erneut ein, damit das automatische Nachfüllen bei aufgedrehtem Wasser wieder funktioniert.

Hinweis

1. Die Temperatur der eingefüllten Getränke im Wasserbehälter sollte 60°C nicht überschreiten.
2. Wenn sich Spritzwasser in der Halterung befindet, wischen Sie es rechtzeitig vorsichtig trocken, da sonst die automatische Wasserfüllfunktion beeinträchtigt werden kann.
3. Vergewissern Sie sich, dass der Wasserbehälter richtig sitzt. Andernfalls kann die automatische Wasserfüllfunktion fehlschlagen oder Wasser überlaufen.
4. Achten Sie beim Ausbau des Früchteteesiebs darauf, es in Pfeilrichtung herauszudrehen und zu zerlegen.
5. Trinken Sie den Tee im Wasserbehälter innerhalb von 24 Stunden, da sich seine Qualität mit der Zeit verschlechtert.
6. Der Wasserbehälter sollte zeitnah gereinigt werden, wenn er mit Tee gefüllt war oder längere Zeit nicht benutzt wurde.
7. Der Wasserbehälter kann auch nur mit Wasser, ohne Früchte oder Tee, befüllt werden.

7.2 Reinigung

7.2.1 Deckel abnehmen.
7.2.2 Deckel in obere Abdeckung, Deckelunterseite und Früchteteesieb trennen.
7.2.3 Den Wasserbehälter und seine Teile mit einem weichen, in Wasser getauchten Schwamm reinigen.
7.2.4 Entfernen Sie hartnäckige Verschmutzungen mit verdünntem Spülmittel.
Spülen Sie mit Wasser nach, nachdem die Flecken entfernt wurden.

Hinweis

▶ Die Temperatur des sauberen Wassers darf 60°C nicht überschreiten.

▶ Nicht im Geschirrspüler reinigen.

Tipps zum Lagern frischer Lebensmittel

Aufbewahrung im Kühlschrank

▶ Halten Sie die Temperatur Ihres Kühlschranks unter 5°C.
Heiße Lebensmittel vor der Lagerung im Kühlschrank auf Raumtemperatur abkühlen lassen.
Lebensmittel sollten vor der Lagerung im Kühlschrank gewaschen und abgetrocknet werden.
Die zu lagernden Lebensmittel sollten gut verschlossen sein, um Geruchs- oder Geschmacksveränderungen zu vermeiden.
Lagern Sie keine übermäßigen Mengen an Lebensmitteln. Lassen Sie Zwischenräume zwischen den Lebensmitteln, damit die kalte Luft zirkulieren kann, um eine bessere und gleichmäßigere Kühlung zu erreichen.
▶ Lebensmittel, die täglich verzehrt werden, sollten im vorderen Teil des Regals gelagert werden.
Lassen Sie Platz zwischen den Lebensmitteln und den Innenwänden, damit die Luft zirkulieren kann. Lagern Sie Lebensmittel insbesondere nicht an der Rückwand, da sie dort festfrieren könnten. Vermeiden Sie den direkten Kontakt von Lebensmitteln (insbesondere bei öligen oder säurehaltigen Lebensmitteln) mit der Innenauskleidung, da Öl/Säure diese angreifen kann. Reinigen Sie ölige/saure Verschmutzungen sofort, wenn Sie sie sehen.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf. Auf diese Weise können Sie das Gefriergut verwenden, um die Temperatur im Fach zu senken und Energie zu sparen.
Die Reifung von Obst und Gemüse wie Zucchini, Melonen, Papaya, Banane, Ananas usw. kann im Kühlschrank beschleunigt werden. Daher sollten sie nicht im Kühlschrank aufbewahrt werden. Die Reifung von noch grünem Obst kann im Kühlschrank jedoch auch beschleunigt werden. Zwiebeln, Knoblauch, Ingwer und anderes Wurzelgemüse sollte ebenfalls bei Raumtemperatur gelagert werden.
▶ Unangenehme Gerüche im Inneren des Kühlschranks sind ein Zeichen dafür, dass etwas verschüttet wurde und gesäubert werden muss. Siehe PFLEGE UND REINIGUNG.
▶ Verschiedene Lebensmittel sollten entsprechend ihrer Eigenschaften an verschiedenen Stellen eingeräumt werden:

Hinweis

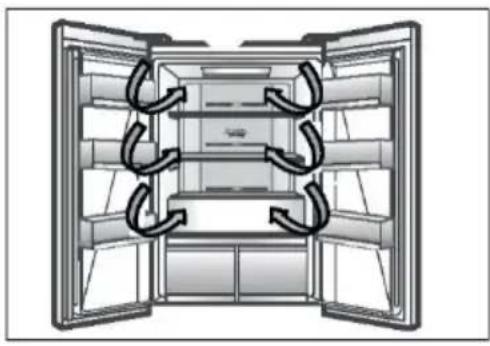

Lassen Sie mehr als 10 mm Abstand zwischen den Lebensmitteln und dem Luftkanal oder den Sensoren, um die Kühlwirkung zu gewährleisten.

1 2 3 8 1 4 5 2 6 7 3 9

1 Butter, Käse, Eier, Gewürze usw.
2 Eier, Konserven, Gewürze usw.
3 Getränke und Lebensmittel in Flaschen.
4 Eingelegte Lebensmittel, Konserven usw.
5 Fleischprodukte, Snacks usw.
6 Nudeln, Milch, Tofu, Milchprodukte usw.
7 Obst, Gemüse, Salat usw.

8 Humidity Box

▶ Butter, Fett, Öl, Schokolade usw.
▶ : Birnen, Trauben, Kirschen usw.
▶ : Kohl, Champignons usw.

9 My Zone

▶ : fee, Kaffee, Trockenfrüchte usw.
▶ : Apfel, Karotten usw.
▶ : Rohe, frische Lebensmittel

Einlagerung im Gefrierfach

▶ Halten Sie die Gefriertemperatur bei -18°C.
24 Stunden vor dem Einfrieren die Power-Freeze-Funktion einschalten; -bei kleinen Mengen an Lebensmitteln reichen 4-6 Stunden.
Heiße Lebensmittel vor der Lagerung im Gefrierschrank auf Raumtemperatur abkühlen lassen.
In kleine Portionen geschnittene Lebensmittel frieren schneller ein und lassen sich leichter auftauen und garen. Das empfohlene Gewicht für jede Portion beträgt höchstens 2,5 kg.
Lebensmittel verpacken, bevor Sie sie in den Gefrierschrank legen. Die Außenseite der Verpackung muss trocken sein, damit die Gefrierbeutel nicht aneinander kleben. Verpackungsmaterialien sollten geruchsfrei, luftdicht, lebensmittelecht und ungiftig sein.
▶ Damit das Verfallsdatum nicht abläuft, notieren Sie sich das Einfrierdatum, das Verfallsdatum und den Namen des Lebensmittels auf der Verpackung. Unterschiedliche Lebensmittel können unterschiedlich lange gelagert werden.
▶ WARNUNG! Säuren, Laugen und Salze usw. könnten die Innenfläche des Gefriergeräts erodieren. Legen Sie die Lebensmittel, die diese Stoffe enthalten (z. B. Seefisch), nicht direkt auf die Innenfläche. Ausgetropftes Salzwasser im Gefrierschrank sollte sofort beseitigt werden.
Überschreiten Sie nicht die von den Herstellern empfohlene Haltbarkeitsdauer der Lebensmittel. Nehmen Sie nur die benötigte Menge an Lebensmitteln aus dem Gefrierschrank.
▶ Verbrauchen Sie aufgetaute Lebensmittel schnell. Aufgetaute Lebensmittel können nicht wieder eingefroren werden, es sei denn, sie wurden erneut durchgegart. Ansonsten können sie ungenießbar sein.
Legen Sie keine übermäßigen Mengen an frischen Lebensmitteln in das Gefrierfach. Informieren Sie sich über die Gefrierkapazität des Tiefkühlgeräts. - Siehe TECHNISCHE DATEN oder Daten auf dem Typenschild.
Lebensmittel können im Gefrierschrank bei einer Temperatur von mindestens -18 °C je nach Beschaffenheit 2 bis 12 Monate gelagert werden (z. B. Fleisch: 3-12 Monate, Gemüse: 6-12 Monate)
▶ Vermeiden Sie beim Einfrieren frischer Lebensmittel den Kontakt mit bereits gefrorenen Lebensmitteln. Es besteht die Gefahr, dass diese auftauen!

Beachten Sie bei der Lagerung von handelsüblicher Tiefkühlware diese Richtlinien:

Befolgen Sie immer die Richtlinien der Hersteller, wie lange die Lebensmittel aufbewahrt werden können. Überschreiten Sie diese Empfehlung nicht!
Versuchen Sie, die Zeitspanne zwischen Einkauf und Lagerung so kurz wie möglich zu halten, um die Lebensmittelqualität zu erhalten.
▶ Kaufen Sie Tiefkühlkost, die bei einer Temperatur von -18°C oder darunter gelagert wurde.
▶ Vermeiden Sie den Kauf von Lebensmitteln, die Eis oder Reif auf der Verpackung haben. Dies deutet darauf hin, dass die Produkte möglicherweise teilweise aufgetaut und irgendwann wieder eingefroren wurden. Temperaturerhöhungen beeinträchtigen die Qualität der Lebensmittel.

Hinweis

Lassen Sie mehr als 10 mm Abstand zwischen den Lebensmitteln und dem Luftkanal, um die Kühlwirkung zu gewährleisten.

Der Kühlschrank ist mit einem Mehrfach-Luftstrom-System ausgestattet, bei dem auf jeder Regalebene kühle Luftströme zirkulieren. Dadurch wird eine gleichmäßige Temperatur aufrechterhalten, um sicherzustellen, dass Ihre Lebensmittel länger frisch bleiben.

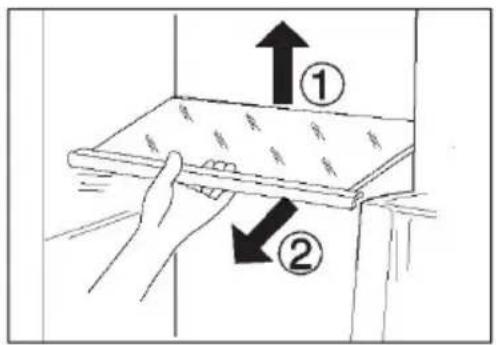

Verstellbare Einlegeböden

Die Höhe der Einlegeböden kann an Ihren Lagerbedarf angepasst werden.

1. Um einen Einlegeboden zu versetzen, heben Sie ihn an der Hinterkante an (1) und ziehen Sie ihn heraus (2).
2. Um ihn wieder einzubauen, setzen Sie ihn auf die Träger an beiden Seiten und schieben sie ihn ganz nach hinten, bis die Rückseite des Regalbodens in den Schlitzen an den Seiten steckt.

Hinweis:

Prüfen Sie, ob alle Seiten des Regalbodens waagerecht sind.

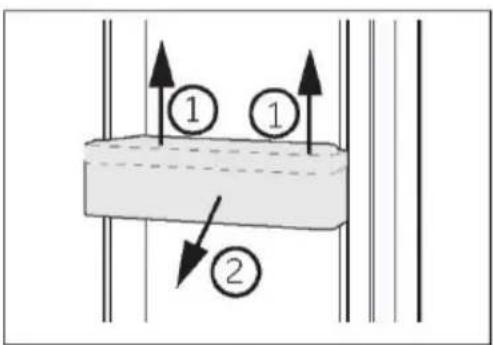

Abnehmbare Türfächer

Die Türablagen können zur Reinigung herausgenommen werden

Halten Sie dazu die Ablage mit beiden Händen fest, heben Sie sie nach oben (1) und ziehen Sie sie heraus (2).

Um die Ablage wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

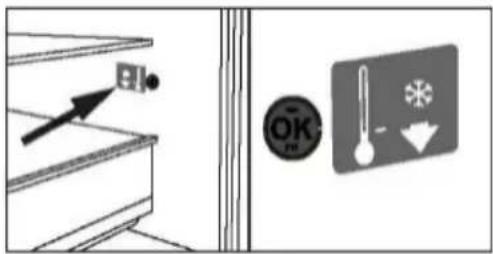

Mit der OK-Temperaturanzeige können Sie Temperaturen unter +4°C ermitteln. Senken Sie die Temperatur schrittweise, wenn das Zeichen nicht „OK“ anzeigt.

Hinweis:

Wenn das Gerät eingeschaltet wird, kann es bis zu 12 Stunden dauern, bis die richtigen Temperaturen erreicht sind.

Herausnehmbare Tiefkühlschublade

Um die Schublade herauszunehmen, diese bis zum Anschlag herausziehen (1), anheben und herausnehmen (2).

Um die Schublade wieder einzusetzen, werden die oben genannten Schritte in umgekehrter Reihenfolge durchgeführt.

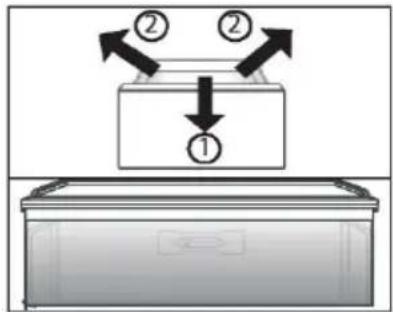

Obst- und Gemüseschublade

Kühlbereich für frisches Obst und Gemüse, dessen Nährstoffe längstmöglich erhalten bleiben.

Hinweis: Obst- und Gemüseschublade

Kälteempfindliche Früchte wie Ananas, Avocado, Bananen, Grapefruits und Gemüse wie Kartoffeln, Auberginen, Bohnen, Gurken, Zucchini und Tomaten sowie Käse sollten nicht in der Obst und Gemüse-Schublade gelagert werden.

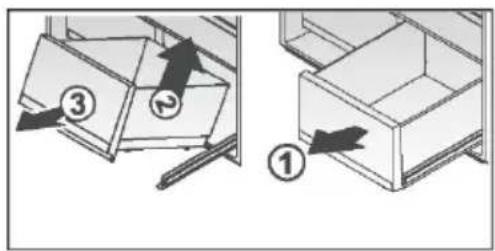

Humidity Box und MyZone-Schublade

Zur Verwendung und Einstellung der Humidity Box und der MyZone-Schublade lesen Sie den Abschnitt VERWENDUNG.

So nehmen Sie die Schublade heraus:

1. Ziehen Sie sie (1) bis zum Anschlag heraus (Abb. 7.5).
2. Heben Sie sie (2) von der Führungsschiene hoch und heraus. Sie kann in umgekehrter Reihenfolge wieder eingesetzt werden.

Die LED-Innenbeleuchtung leuchtet, wenn die Tür geöffnet wird. Die Leistung der LEDs wird durch keine der anderen Geräteeinstellungen beeinflusst.

Energiespartipps

▶ Stellen Sie sicher, dass das Gerät ordnungsgemäß belüftet ist (siehe INSTALLATION).
▶ Stellen Sie das Gerät nicht in direktem Sonnenlicht oder in der Nähe von Hitzequellen (z. B. Herden, Heizungen) auf.
▶ Vermeiden Sie unnötig niedrige Temperaturen im Gerät. Je niedriger die im Gerät einstellte Temperatur, umso höher der Energieverbrauch.
▶ Funktionen wie SUPER-FREEZE oder SUPER-COOL verbrauchen mehr Energie.
▶ Lassen Sie warme Mahlzeiten abkühlen, bevor Sie diese in den Kühlschrank stellen.
▶ Öffnen Sie die Gerätetür so wenig und so kurz wie möglich.
Achten Sie darauf, das Gerät nicht zu überladen, um den Luftstrom nicht zu behindern.
▶ Vermeiden Sie Luft innerhalb der Lebensmittelverpackung.
▶ Halten Sie Türdichtungen sauber, damit die Tür immer richtig schließt.
▶ Tauen Sie gefrorene Lebensmittel im Vorratsfach des Kühlschranks auf.
Die energiesparendste Konfiguration erfordert, dass das Gerät Schubladen, Lebensmittelboxen und Regalböden usw. in fabriksauberem Zustand enthält, und die Lebensmittel sollten so weit wie möglich von den Auslässen des Luftkanals eingeräumt werden.

Hinweis:

Der Einbau erfolgt in umgekehrter Reihenfolge wie der Ausbau.

1. 2. 3.

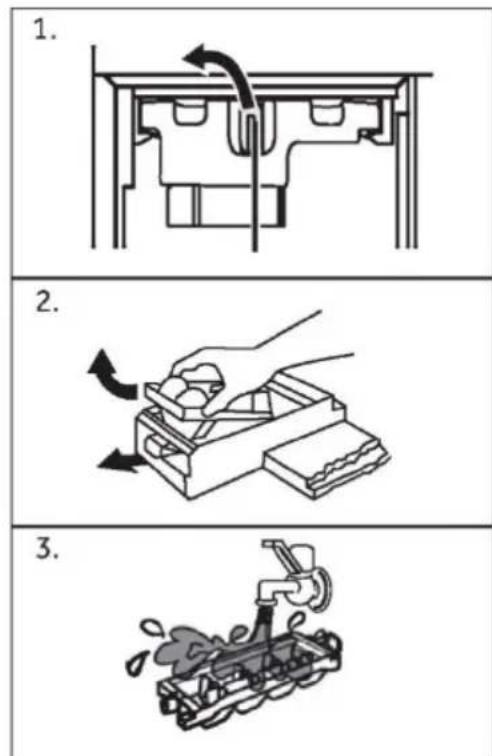

Reinigung des Eiswürfelzubereiters

1. Öffnen Sie die linke Gefrierschranktür. Drehen Sie die Halterung des Eiswürfelzubereiters nach links und ziehen Sie ihn langsam am Griff heraus.
2. Drehen Sie den Behälter um, ziehen Sie den weißen Knopf des Eiswürfelzubereiters heraus und nehmen Sie das Eiswürfelfach heraus.
3. Reinigen Sie den Eiswürfelzubereiter und bauen Sie ihn nach der Reinigung in der umgekehrten Reihenfolge wieder ein.

WARNUNG!

Trennen Sie das Gerät vor der Reinigung von der Stromversorgung.

Reinigung

Reinigen Sie das Gerät, wenn nur wenig oder keine Lebensmittel gelagert werden.

Das Gerät sollte alle vier Wochen gereinigt werden, um eine gute Wartung zu gewährleisten und um schlechte Gerüche von gelagerten Lebensmitteln zu vermeiden.

WARNUNG!

Reinigen Sie das Gerät nicht mit harten Bürsten, Drahtbürsten, Reinigungspulver, Benzin, Amylacetat, Aceton und ähnlichen organischen Lösungen, Säure oder Alkalilösungen. Bitte reinigen Sie das Gerät mit einem speziellen Reinigungsmittel für Kühlgeräte, um Beschädigungen zu vermeiden.
Das Gerät während der Reinigung nicht besprühen oder spülen.
Das Gerät nicht mit Wasser oder Dampf reinigen.
Die kalten Einlegeböden aus Glas nicht mit heißem Wasser reinigen. Plötzliche Temperaturschwankungen können dazu führen, dass das Glas zerspringt.
Berühren Sie nicht die Innenfläche des Gefrierschranks, insbesondere nicht mit nassen Händen, da Ihre Hände an der Oberfläche festfrieren könnten.
Überprüfen Sie bei eventuellem Temperaturanstieg den Zustand des Gefrierguts.

▶ Die Türdichtung immer sauber halten.

▶ Reinigen Sie das Innere und das Gehäuse des Gerätes mit einem Schwamm, der mit warmem Wasser und einem neutralen Reinigungsmittel angefeuchtet wurde.

1. Säubern Sie den Kühlschrank außen und innen, einschließlich Türdichtungen, Türablage, Glasablagen, Schubladen usw., gründlich mit einem weichen Geschirrtuch oder Schwamm mit warmem Wasser (eventuell mit etwas neutralem Reinigungsmittel im Wasser).

1. Wenn Flüssigkeit verschüttet wurde, nehmen Sie alle verschmutzten Teile heraus, spülen Sie sie unter fließendem Wasser ab, trocknen Sie sie ab und setzen Sie sie wieder in den Kühlschrank.
2. Bei verschütteten Milchprodukten (z. B. Sahne, schmelzendes Eis) entfernen Sie die verunreinigten Teile, legen Sie sie für eine Weile in ca. 40°C warmes Wasser, spülen Sie sie dann unter fließendem Wasser ab, trocknen Sie sie ab, und setzen Sie sie wieder in den Kühlschrank ein.
3. Falls ein kleines Teil oder Krümel im Inneren des Kühlschranks (zwischen die Ablagen oder Schubladen) festsitzen, lösen Sie die Verunreinigung mit einer weichen Zahnbürste. Wenn Sie die Verunreinigung nicht entfernen konnten, wenden Sie sich an den Haier-Kundenservice.

Wischen Sie den Kühlschrank mit einem feuchten Tuch gründlich aus und trocknen Sie ihn mit einem weichen Tuch ab.
▶ Reinigen Sie Geräteteile nicht in einer Geschirrspülmaschine.
Warten Sie vor dem Neustart mindestens 7 Minuten, da durch häufiges Einschalten der Kompressor beschädigt werden kann.

Abtauen

Das Abtauen des Kühl- und Gefrierschranks erfolgt automatisch, es ist keine manuelle Tätigkeit erforderlich.

Austausch der LED-Leuchten

WARNUNG!

Wechseln Sie die LED nicht selbst. Sie darf nur vom Hersteller oder von einem autorisierten Service-Mitarbeiter ausgetauscht werden.

Die Leuchte nutzt als Lichtquelle eine LED mit geringem Energieverbrauch und langer Lebensdauer. Bei Anomalien wenden Sie sich bitte an den Kundenservice. Siehe KUNDENSERVICE. Parameter der Leuchte:

Kühlschrank:12 V max 2 W

Gefrierschrank:12 V max 0,5 W

Nichtverwendung für einen längeren Zeitraum

Wenn das Gerät über einen längeren Zeitraum nicht benutzt wird und Sie nur die Urlaubsfunktion oder die Funktion „Kühlschrank aus“ für den Kühlschrank verwenden:

▶ Lebensmittel herausnehmen.
Das Netzkabel abziehen.
▶ Entleeren und reinigen Sie den Wassertank.
▶ Reinigen Sie das Gerät wie oben beschrieben.
▶ Lassen Sie die Türen auf, um zu verhindern, dass schlechter Geruch entsteht.

Hinweis

Schalten Sie das Gerät nur aus, wenn es unbedingt nötig ist.

Verstellen des Gerätes

1. Nehmen Sie alle Lebensmittel heraus und ziehen Sie den Gerätestecker.
2. Fixieren Sie die Einlegeböden und andere bewegliche Teile im Kühlschrank mit Klebeband.
3. Den Kühlschrank um maximal 45° kippen, um eine Beschädigung des Kühlsystems zu vermeiden.

WARNUNG!

Heben Sie das Gerät nicht an seinen griffen an.
▶ Stellen Sie das Gerät niemals waagerecht auf den Boden.

Viele auftretende Probleme können von Ihnen selbst ohne spezifische Fachkenntnisse gelöst werden. Bei Problemen prüfen Sie bitte alle angezeigten Möglichkeiten und befolgen Sie die nachstehenden Anweisungen, bevor Sie einen Kundenservice kontaktieren. Siehe KUNDENSERVICE.

WARNUNG!

Das Gerät vor der Wartung deaktivieren und den Netzstecker aus der Steckdose ziehen.
Elektrische Geräte sollten nur von qualifizierten Fachelektrikern repariert werden, da unsachgemäße Reparaturen erhebliche Folgeschäden verursachen können.
▶ Eine beschädigte Lieferung sollte nur vom Hersteller, von seinem Service-Mitarbeiter oder einer gleichwertig qualifizierten Person ausgetauscht werden, um jegliches Risiko zu vermeiden.

Problem	Mögliche Ursachen	Mögliche Behebung
Der Kompressor funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Das Gerät befindet sich im Abtauzyklus.	Netzstecker anschließen.Dies ist normal für eine automatische Abtauung.
Das Gerät läuft häufig oder zu lange.	Die Innen- oder Außentemperatur ist zu hoch.Das Gerät wurde über einen längeren Zeitraum ausgeschaltet.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Temperatur für den Gefrierschrank ist zu niedrig.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Die erforderliche Luftzirkulation ist nicht gewährleistet.	In diesem Fall ist es normal, dass das Gerät länger läuft.Normalerweise dauert es 8 bis 12 Stunden, bis das Gerät vollständig abgekühlt ist.Tür/Schublade schließen und sicherstellen, dass das Gerät auf einem ebenem Untergrund steht und dass keine Lebensmittel oder Behälter gegen die Tür stoßen.Tür/Schublade nicht zu häufig öffnen.Stellen Sie die Temperatur höher ein, bis eine zufriedenstellende Kühlschranktemperatur erreicht ist. Es dauert 24 Stunden, bis sich die Kühlschranktemperatur stabilisiert hat.Die Tür-/Schubladendichtungen reinigen oder vom Kundenservice ersetzen lassen.Für ausreichende Belüftung sorgen.
Das Innere des Kühlschranks ist schmutzig und/oder übelriechend.	Das Innere des Kühlschranks muss gereinigt werden.Lebensmittel mit starkem Geruch werden im Kühlschrank gelagert.	Das Innere des Kühlschranks reinigen.Packen Sie die Lebensmittel sorgfältig ein.
Das Innere des Geräts ist nicht kalt genug.	Temperatur zu hoch eingestellt.Es wurden zu warme Lebensmittel eingelagert.Es wurden zu viele Lebensmittel auf einmal hineingelegt.Die Lebensmittel liegen zu dicht beieinander.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.	Temperatur zurücksetzen.Lassen Sie die Lebensmittel immer abkühlen, bevor Sie sie hineinlegen.Legen Sie nur kleinere Mengen an Lebensmitteln neu hinein.Lassen Sie zwischen mehreren Lebensmitteln einen Abstand, damit die Luft zirkulieren kann.Tür/Schublade schließen.Tür/Schublade nicht zu häufig öffnen.
Das Innere des Geräts ist zu kalt.	Temperatur zu niedrig eingestellt.Die Power-Freeze-Funktion ist aktiviert oder läuft zu lange.	Temperatur zurücksetzen.Schalten Sie die Power-Freeze-Funktion aus
Feuchtigkeitsbildung im Innern des Kühlfachs.	Das Klima ist zu warm und zu feucht.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Lebensmittelbehälter oder Flüssigkeiten werden offen gelassen.	Temperatur erhöhen.Tür/Schublade schließen.Tür/Schublade nicht zu häufig öffnen.Heiße Speisen auf Raumtemperatur abkühlen lassen und Speisen und Flüssigkeiten abdecken.
Feuchtigkeit sammelt sich außen am Kühlschrank oder zwischen der oder den Türen und der Schublade.	Das Klima ist zu warm und zu feucht.Tür/Schublade nicht richtig geschlossen. Die kalte Luft im Gerät und die warme Außenluft kondensieren.	Das ist bei feuchtem Klima normal und ändert sich, wenn die Feuchtigkeit abnimmt.Prüfen Sie, ob die Tür/Schublade fest geschlossen ist.
Starke Eisbildung und Frost im Gefrierfach.	Die Lebensmittel sind nicht angemessen verpackt.Eine Tür/Schublade wurde nicht richtig geschlossen.Die Tür/Schublade wurde zu häufig oder zu lange geöffnet.Die Tür-/Schubladendichtungen sind verschmutzt, verschlissen, gerissen oder verrutscht.Etwas im Inneren verhindert, dass die Tür/Schublade richtig schließt.	Verpacken Sie die Lebensmittel immer gut.Tür/Schublade schließen.Tür/Schublade nicht zu häufig öffnen.Die Tür-/Schubladendichtungen reinigen oder austauschen.Versetzen Sie die Einlegeböden, Türfächer oder Behälter so, dass die Tür/Schublade richtig schließt.
Die Seitenwände des Geräts und die Türleiste werden warm.	-	Das ist normal.
Das Gerät macht unnormale Geräusche.	Das Gerät befindet sich nicht auf einem ebenen Untergrund.Das Gerät berührt einige Gegenstände um es herum.	Füße einstellen, um das Gerät in die Waage zu bringen.Die Gegenstände um das Gerät herum entfernen.
Es ist ein leichtes Geräusch zu hören, ähnlich wie dem von fließendem Wasser.	-	Das ist normal.
Sie hören einen Signalton.	Die Kühlschranktür ist offen.	Schließen Sie die Tür oder schalten Sie den Alarm manuell aus.
Sie hören ein schwaches Brummen.	Das Antikondensationssystem arbeitet.	Dies verhindert Kondensation und ist normal.
Die Innenbeleuchtung oder das Kühlsystem funktioniert nicht.	Der Netzstecker ist nicht an die Steckdose angeschlossen.Die Stromversorgung ist nicht intakt.Die LED-Leuchte ist defekt.	Netzstecker anschließen.Die Stromversorgung des Raums überprüfen. Den örtlichen Strom-versorger anrufen!Rufen Sie den Kundenservice an, um die Leuchte auszutauschen.

Um den technischen Kundendienst zu kontaktieren, besuchen Sie unsere Website: https://corporate.haier-europe.com/en/ Wählen Sie im Abschnitt „Website“ die Marke Ihres Produkts und Ihr Land aus. Sie werden auf die entsprechende Website weitergeleitet, auf der Sie die Telefonnummer und das Formular zur Kontaktaufnahme mit dem technischen Kundendienst finden.

Stromunterbrechung

Bei Stromausfall sollten die gelagerten Lebensmittel noch 12 Stunden lang frisch gekühlt bleiben. Beachten Sie diese Tipps bei einer längeren Stromunterbrechung, insbesondere im Sommer:

▶ Öffnen Sie die Tür/Schublade so selten wie möglich.
▶ Legen Sie während eines Stromausfalls keine weiteren Lebensmittel in das Gerät.
Wenn der Stromausfall vorher angekündigt wurde und die Unterbrechungsdauer länger als 12 Stunden ist, frieren Sie im Voraus ein paar Eiswürfel oder Kühlakkus ein, und legen Sie diese beim Stromausfall oben in das Kühlfach.
Prüfen Sie nach dem Stromausfall direkt, ob die Lebensmittel verdorben sind.
Da die Temperatur im Kühlschrank während einer Stromunterbrechung oder eines anderen Fehlers ansteigt, werden die Haltbarkeit und die Qualität der Lebensmittel reduziert. Aufgetaute Lebensmittel sollten entweder verzehrt oder gekocht und (sofern geeignet) gleich danach wieder eingefroren werden, um Gesundheitsrisiken zu vermeiden.

Speicherfunktion bei Stromunterbrechung

Nach Wiederherstellung der Stromversorgung fährt das Gerät mit den Einstellungen fort, die vor dem Stromausfall eingestellt waren.

Auspacken

WARNUNG!

Das Gerät ist schwer. Transportieren oder bewegen Sie es immer mit mindestens zwei Personen.
Bewahren Sie sämtliches Packungsmaterial außerhalb der Reichweite von Kindern auf und entsorgen Sie es umweltfreundlich.
▶ Nehmen Sie das Gerät aus der Verpackung.
▶ Entfernen Sie alle Verpackungsmaterialien.

Umgebungsbedingungen

Die Raumtemperatur sollte immer zwischen 10 °C und 43 °C liegen, da sie einen Einfluss auf die Temperatur im Inneren des Geräts und den Energieverbrauch hat. Das Gerät nicht in der Nähe anderer wärmeemittierender Geräte (Ofen, Kühlschränke) installieren.

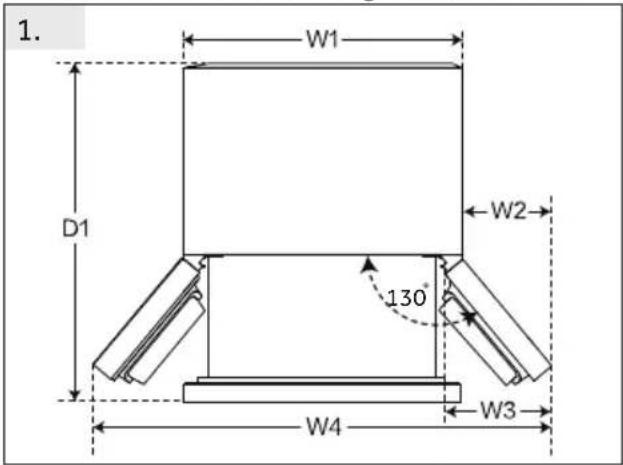

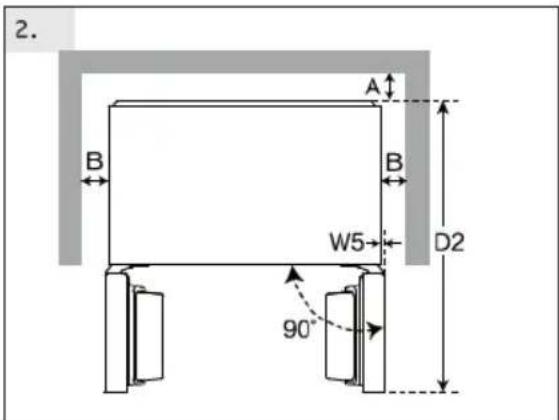

Platzbedarf

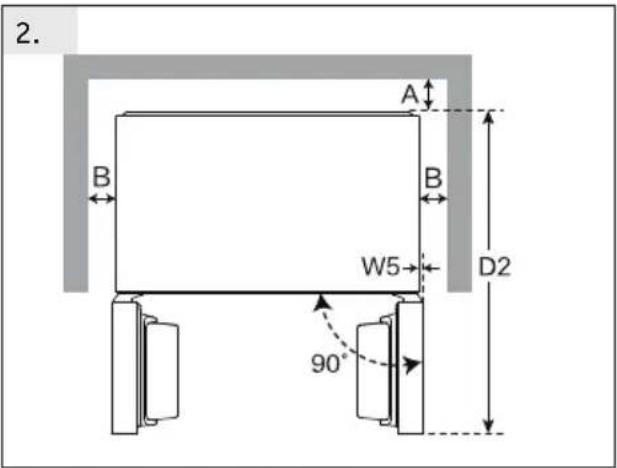

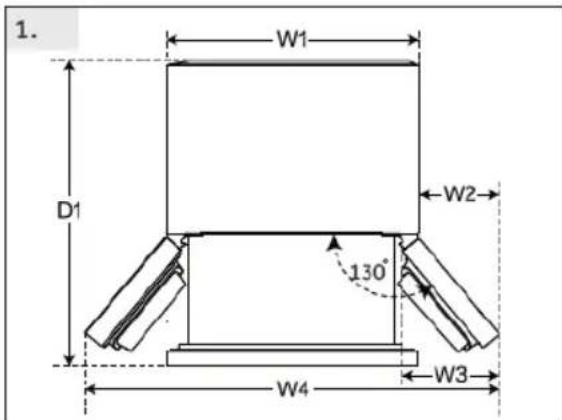

Erforderlicher Abstand bei geöffneter Türe:

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

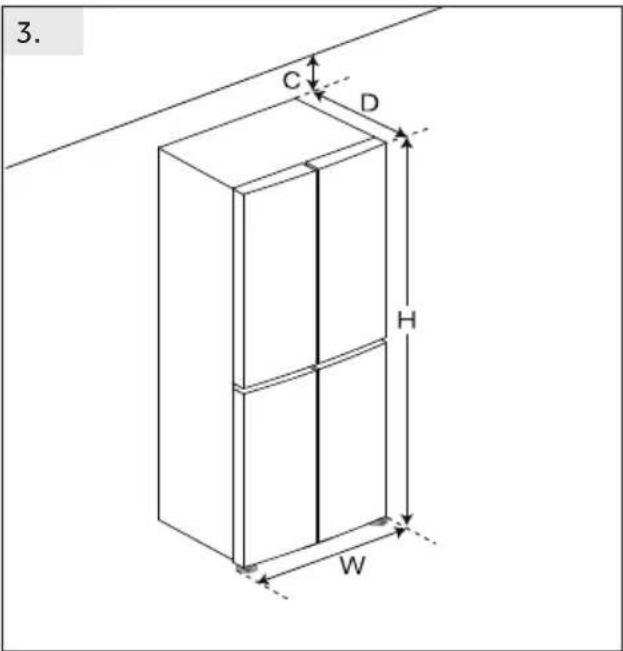

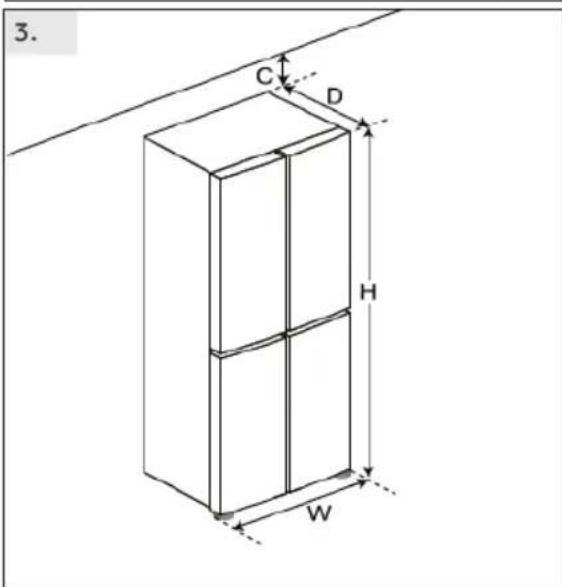

Platzbedarf für ausreichende Belüftung

Damit eine ausreichende Belüftung des Geräts gewährleistet wird, dürfen die Hinweise zum ausreichenden Platzbedarf aus Sicherheitsgründen nicht missachtet werden.

Dieses Kühlgerät ist nicht zur Verwendung als Einbaugerät bestimmt.

Geräteausrichtung

Das Gerät sollte auf einer flachen und festen Oberfläche aufgestellt werden.

1. Das Gerät leicht nach hinten neigen.
2. Stellfüße auf die gewünschte Höhe justieren.

Stellen Sie sicher, dass der Abstand zur Wand auf der Scharnierseite mindestens 100 mm beträgt, damit sich die Tür richtig öffnen lässt.

1. Die Stabilität kann durch abwechselndes Stoßen auf die Diagonale überprüft werden. Das leichte Schwingen sollte in beide Richtungen gleichmäßig sein. Andernfalls verwinden sich die Rahmennocken; möglicherweise sind undichte Türdichtungen die Folge. Eine leichte Neigung nach hinten erleichtert das Schließen der Tür.

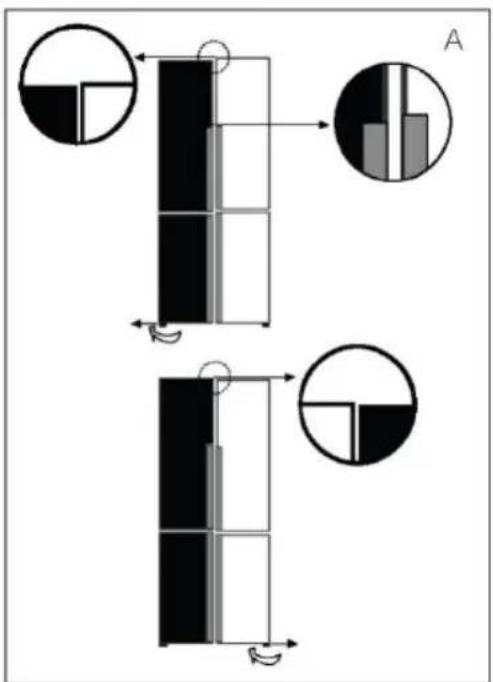

Feinabstimmung der Türen

Wenn die Türen nicht in Waage sind, kann diese wie folgt behoben werden:

A) Durch Justieren der Standfüße

Drehen Sie den Stellfuß entsprechend der Pfeilrichtung, um ihn nach oben oder unten zu justieren.

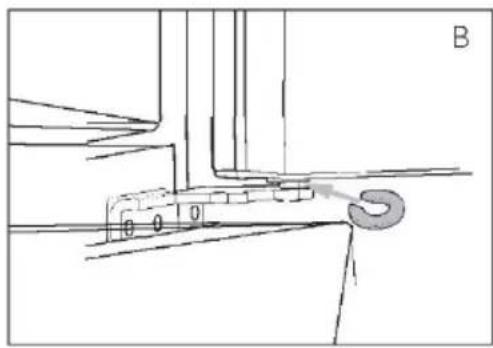

B) Verwendung von Abstandshaltern

▶ Öffnen Sie die obere Tür und heben Sie sie an.
- Klipsen Sie den Abstandshalter (im Zubehörbeutel beiliegend) vorsichtig mit der Hand oder mit Werkzeugen wie einer Zange auf den weißen Kunststoffring des mittleren Scharniers. Die Tür darf nicht zerkratzt oder gequetscht werden.

Hinweis

Bei der zukünftigen Verwendung des Kühlschranks kann sich das Gewicht der gelagerten Lebensmittel ungleichmäßig auf die Türen einwirken. Dann stellen Sie diese nach den oben genannten Methoden ein.

Wartezeit

Zur wartungsfreien Schmierung befindet sich Öl im Kapsel des Kompressors. Dieses Öl kann durch das geschlossene Rohrsystem beim Schrägtransport.Vor

Schließen Sie das Gerätandie Stromversorgung an, die Sie 2-5 Stunden warten, damit das Öl zurück in die Kapsel läuft

2 h

Elektrischer Anschluss

Überprüfen Sie vor jeder Verbindung, dass:

▶ die Stromversorgung, Steckdose und Sicherung den Angaben auf dem Typenschild entsprechen.
▶ die Steckdose geerdet ist und kein Mehrfachstecker oder Verlängerungskabel vorhanden ist.
▶ Netzstecker und Steckdose richtig zusammenpassen.

Schließen Sie den Stecker an eine ordnungsgemäß installierte Haushaltssteckdose an.

WARNUNG!

U m Gefahren zu vermeiden, muss ein beschädigtes Netzkabel vom Kundenservice ausgetauscht w erden (siehe Garantiekarte).

WARNUNG!

▶ Nur an die Trinkwasserversorgung anschließen. Der Wasserfilter filtert nur Verunreinigungen im Wasser und macht Eis sauber und hygienisch. Er kann nicht sterilisieren oder Keime oder andere schädliche Substanzen abtöten.
Ein zu hoher Wasserdruck im Schlauch kann das Gerät beschädigen. Installieren Sie einen Druckminderer, wenn der Wasserdruck im Anschlussschlauch 0,6 MPa überschreitet.
Prüfen Sie vor dem Anschluss, ob das Wasser sauber und klar ist.

Hinweis: Wasseranschluss

Der Druck des Kaltwassers muss 0,15-0,6 MPa betragen.
Die maximal zulässige Länge des Wasserschlauchs beträgt 8 Meter. Längere Schläuche beeinflussen die Eiswürfel und den Kaltwassergehalt.
▶ Die Umgebungstemperatur muss mindestens 0°C betragen.
▶ Halten Sie den Wasserschlauch von Wärmequellen fern.

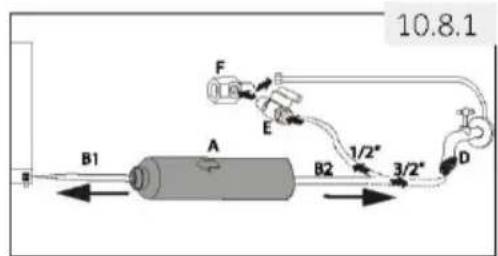

1. Schneiden Sie die Leitung in zwei Stücke mit der erforderlichen Länge, um den Filter (A) mit dem Gerät (B1) und dem Wasserhahn (B2) zu verbinden (Abb. 10.8-1). Achten Sie darauf, dass Sie mit einem scharfen Messer einen rechtwinkligen Schnitt machen.

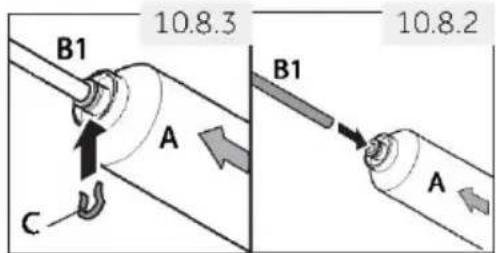

2. Stecken Sie Leitung (B1) ca. 12 mm tief in die Montagevorrichtung des Wasserfilters (A) (Abb. 10.8-2). Achten Sie darauf, den Filter in der richtigen Richtung einzubauen. Der Pfeil zeigt die Fließrichtung des Wassers an.

3. Befestigen Sie die Leitung mit einer Sicherungsschelle (C) gemäß Abb. 10.8-3.

4. Wiederholen Sie Schritt 2 und 3 mit Leitung (B2) auf der anderen Seite des Filters.

5. Schließen Sie das Ende der Leitung (B2) an einen der Adapter „D“ oder „E und F“ an, der zur Wasserleitung passt (Abb. 10.8-4).

6. Schließen Sie das Ende von Bl an die Ventilbaugruppe auf der Rückseite des Geräts an (Abb. 10.8-5).

7. Öffnen Sie den Wasserhahn, um zu prüfen, ob das System keine Leckage aufweist, und spülen Sie die Leitung.

10.8.1 B1 A F E 1/2" B2 3/2" D

B1 10.8.3 10.8.2 A B1 A C

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

WARNUNG!

Achten Sie immer darauf, dass die Anschlüsse fest, trocken und dicht sind!
Achten Sie darauf, dass der Schlauch nicht gequetscht, geknickt oder verdreht wird.

Produktdatenblatt gemäß EU-Nr. 2019/2016

Marke	Haier
Modellname / Kennung	HCW7819EWMP	HCW7819EHMP
Kategorie des Haushaltskühlgeräts (1)	7
Energieeffizienzklasse	E
Energieverbrauch (2)	296kWh/Jahr	296kWh/Jahr
Gesamt-Nettoinhalt des gesamten Kühlfachs	358 L	358 L
davon Gefrierfach	41 L	41 L
davon Weinablagefach	-	-
davon Keller-Temperaturfach	-	-
davon Lagerfach für frische Lebensmittel	317 L	317 L
Gesamtzahl der Weinflaschen (3)	-	-
Gesamtkapazität des Fachs mit variabler Temperatur	89 L	89 L
Gesamtkapazität des Gefrierfachs	88 L	88 L
Sterne-Codierung (4)	***
Auslegungstemperatur von „anderen Fächern" (5)	-	-
Niedrigste Lagertemperatur des Weinfachs	-	-
Frostfrei	•	•
Temperaturanstiegszeit	12 h	12 h
Gefrierleistung (6)	11kg/24h	11kg/24h
Klima-Bewertung (7)	SN.N.ST	SN.N.ST
Geräuschemissionsklasse und Luftschallemissionen (db(A)re 1pW)	C(38) C(38)
Gerätetyp	Freistehend

Erläuterungen:

• Ja, vorhanden

(1) Haushaltskühlgeräte Kategorien:

Kategorie=Bestimmung

1=Kühlschrank mit einem oder mehreren Vorratsfächern für frische Lebensmittel, 2=Kühlschrank mit Keller-Temperaturzone,

Keller-Temperaturfach und Weintemperierfach, 3=Kühlschrank mit Kaltlagerzone und Kühlschrank mit Null-Sterne-Fach,

4=Kühlschrank mit einem Ein-Sterne-Fach, 5=Kühlschrank mit einem Zwei-Sterne-Fach, 6=Kühlschrank mit einem Drei-

Sterne-Fach, 7=Kühl-Gefrierschrank, 8=Gefrierschrank, 9=Gefriertruhe, 10=Mehrzweck-Kühlschränke und sonstige

Kühlschränke

(2) Basierend auf den Ergebnissen des Normenkonformitätstests über 24 Stunden. Der tatsächliche Verbrauch hängt von der Verwendung und dem Standort des Geräts ab.

(3) Die Nennkapazität wird als die Anzahl der Standard 0,75 l-Flaschen angegeben, die gemäß den Herstellerangaben im Gerät gelagert werden können.

(4) * = Fach -6°C oder weniger; *** = Gefrierfach -18°C oder weniger; **** = Gefrierfach für Lebensmittel -18°C oder weniger mit einer Mindestgefrierkapazität.

(5) Ein „Anderes Fach“ ist ein Fach, das kein Weinlagerfach ist und für die Lagerung von bestimmten Lebensmitteln bei einer Temperatur von mehr als +14 °C bestimmt ist.

(6) Die Gefrierleistung ist für die je nach Geräteart angegebene Menge erst nach Umschaltung auf Dauerbetrieb erreichbar und kann nicht innerhalb von 24 Stunden wiederholt werden. Beachten Sie die Betriebsanleitung.

(7) Klima-Bewertung SN: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +10°C und +32°C ausgelegt.

Klima-Bewertung N: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +32°C ausgelegt.

Klima-Bewertung ST: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +38°C ausgelegt.

Klima-Bewertung T: Dieses Gerät ist für die Verwendung bei einer Umgebungstemperatur zwischen +16°C und +43°C ausgelegt.

Zusätzliche technische Daten

Gesamtvolumen (L) 535
Spannung / Frequenz	220-240V ~/ 50Hz
Eingangsstrom (A) 1,8
Hauptsicherung (A) 16
Kühlmittel/Menge R600a/67g
Abmessungen (H/B/T in mm) 1925 / 830 / 669

Kundenservice

Wir empfehlen unseren Haier Kundenservice und die Verwendung von Original-Ersatzteilen. Wenn Sie Probleme mit dem Gerät haben, lesen Sie bitte zuerst den Abschnitt „FEHLERBEHEBUNG“. Wenn Sie dort keine Lösung finden, wenden Sie sich bitte an

▶ Ihren Händler vor Ort oder
an unser European Call Service-Center (siehe unten aufgeführte Telefonnummern) oder
an den Service und Support unter www.haier.com, wo Sie den Serviceanspruch aktivieren können und auch FAQs finden.

Um unseren Service zu kontaktieren, stellen Sie sicher, dass Sie die folgenden Daten zur Hand haben. Die Informationen finden Sie auf dem Typenschild.

Modell

Seriennummer

Prüfen Sie im Garantiefall auch die mit dem Produkt mitgelieferte Garantiekarte.

Europäisches Call-Service-Center
Land* Telefonnummer Kosten
Haier Italien (IT)	199 100 912
Haier Spanien (ES)	902 509 123
Haier Deutschland (DE)	0180 5 39 39 99	• 14 Ct/Min Festnetz• max 42 Ct/Min Mobil
Haier Österreich (AT)	0820 001 205	• 14,53 Ct/Min Festnetz• max 20 Ct/Min alle anderen
Haier Vereinigtes Königreich (UK)	0333 003 8122
Haier Frankreich (FR)	0980 406 409

* Weitere Informationen finden Sie unter www.haier.com.
Haier Europe Trading SRL
Niederlassung UK
Westgate House, Westgate, Ealing
London, W5 1YY

VERFÜGBARKEIT VON ERSATZTEILEN

„Thermostate, Temperatursensoren, Leiterplatten und Leuchtmittel sind für einen Zeitraum von mindestens sieben Jahren nach Inverkehrbringen des letzten Gerätes des Modells erhältlich. Türgriffe, Türscharniere, Auszüge und Schubladen für eine Mindestdauer von sieben Jahren und Türdichtungen für eine Mindestdauer von 10 Jahren, nachdem das letzte Gerät des Modells in Verkehr gebracht wurde.“

GARANTIE

Die Mindestgarantie beträgt: 2 Jahre für EU-Länder, 3 Jahre für die Türkei, 1 Jahr für Großbritannien, 1 Jahr für Russland, 3 Jahre für Schweden, 2 Jahre für Serbien, 5 Jahre für Norwegen, 1 Jahr für Marokko, 6 Monate für Algerien, Tunesien keine gesetzliche Gewährleistung erforderlich.

Weitere Informationen zum Produkt finden Sie unter https://eprel.ec.europa.eu/ oder scannen Sie den QR-Code auf dem Energielabel, das dem Gerät beiliegt.

Technische gegevens ....39

Klantenservice 41

Accessoires

5.9 Automatische instelmodus

Vereiste ruimte als de deur open staat:

1. W1 D1 W2 130° W4 W3

2. A B B W5 D2 90°

5.11 Szuflada My Zone
