MANUAL DE UTILIZADOR HCW7819EWMP HAIER

PT ADVERTÊNCIA: Risco de incêndio/material inflamável.

O símbolo indica que existe um risco de incêndio uma vez que são usados materiais inflamáveis. Ter cuidado para evitar provocar um incêndio por acender material inflamável.

NL WAARSCHUWING: Brandrisico / brandbaar materiaal.

Datos técnicos....39

▶ Temperatura ambiente

Obrigado por comprar um produto Haier.

Leia atentamente estas instruções antes de utilizar este aparelho. As instruções contêm informações importantes que irão ajudá-lo a obter o melhor proveito do aparelho e garantir a instalação, o uso e a manutenção seguros e adequados.

Mantenha este manual num local conveniente para que o possa sempre consultar para uma utilização segura e adequada do aparelho.

Se vender, oferecer ou deixar o aparelho para trás, caso mude de casa, certifique-se de que passa também este manual para que o novo proprietário se possa familiarizar com o aparelho e avisos de segurança.

Aviso - Informação de Segurança Importante

Informações gerais e dicas

Informação ambiental

Eliminação

Ajude a proteger o ambiente e a saúde humana. Coloque a embalagem em recipientes adequados para reciclar. Ajude a reciclar resíduos de aparelhos elétricos e eletrónicos. Não elimine os aparelhos marcados com este símbolo em conjunto com o lixo doméstico. Entregue o produto na sua instalação de reciclagem local ou entre em contato com seu escritório municipal.

AVISO!

Risco de lesão ou sufocação!

Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação se fechem no aparelho.

Os aparelhos antigos ainda têm algum valor residual. Um método de eliminação ecológico assegura que matérias-primas valiosas podem ser novamente recuperadas e utilizadas.

O ciclopentano, uma substância inflamável não prejudicial ao ozónio, é utilizado como expansor para a espuma de isolamento.

Ao assegurar que este produto é eliminado devidamente, irá ajudar a prevenir consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas.

Para informações mais detalhadas sobre reciclagem deste produto, contacte a sua autarquia, o seu serviço de eliminação de resíduos domésticos ou a loja onde adquiriu o produto, manuseado pelos profissionais.

Informações de segurança .... 4

Dicas de Segurança....7

Utilização prevista....12

Descrição do produto....13

Painel de controlo....15

Utilização....16

Equipamento....27

Resolução de problemas ....32

Instalação 35

Dados técnicos....39

Assistência ao cliente 41

Acessórios

Verifique os acessórios e a literatura de acordo com esta lista:

Máquina de fazer gelo com colher para gelo

Antes da primeira utilização

▶ Certifique-se de que não há danos provocados pelo transporte.
▶ Remova todas as embalagens e mantenha-as fora do alcance das crianças.
Aguarde no mínimo duas horas (seis horas para congelador vertical) antes de instalar o aparelho, de forma a garantir que o circuito refrigerante fica com eficiência total.
▶ Manuseie o aparelho sempre com pelo menos duas pessoas porque é pesado.

Instalação

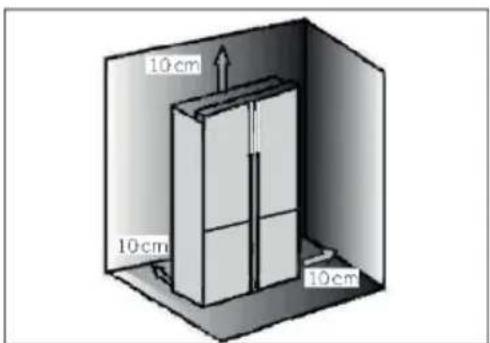

▶ O aparelho deve ser colocado num local bem ventilado. Assegure um espaço de, pelo menos, 10 cm acima e ao redor do aparelho.
▶ AVISO: Mantenha as aberturas de ventilação, no revestimento do aparelho ou na estrutura integrada, livres de obstruções.
Nunca coloque o aparelho numa área húmida ou num local onde possa ser salpicado com água. Limpe e seque as salpicos de água e manchas com um pano macio limpo.
▶ Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).

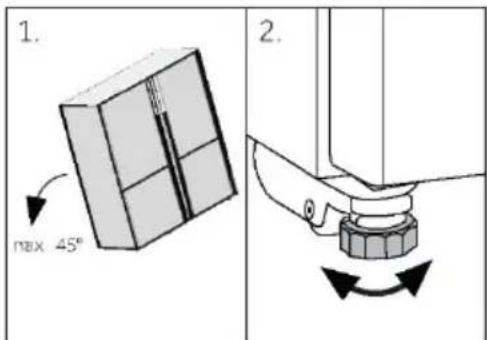

Instale e nivele o aparelho numa área adequada para o seu tamanho e utilização.
Certifique-se de que as informações elétricas na placa de classificação correspondem à fonte de alimentação. Se não, entre em contato com um eletricista.
O aparelho é operado por uma fonte de alimentação de 220-240 VAC/50 Hz. Uma flutuação da tensão anormal pode fazer com que o aparelho não ligue ou danifique o controlo da temperatura ou o compressor, ou pode haver um ruído anormal durante o funcionamento. Nesse caso, deve ser montado um regulador automático.
▶ Não use adaptadores de fichas múltiplas nem cabos de extensão.
AVISO: Não coloque tomadas triplas múltiplas portáteis ou fontes de alimentação portáteis na parte traseira do aparelho.
▶ AVISO: Ao posicionar o aparelho, certifique-se de que o cabo de alimentação não se encontra preso nem danificado.
▶ Não pise o cabo de alimentação.

AVISO!

▶ Use uma tomada de terra separada para a fonte de alimentação que seja fácil de aceder. Este aparelho deve ser ligado à terra.
Apenas para o Reino Unido: O cabo de alimentação do aparelho está equipado com uma ficha de 3 cabos (terra) que se encaixa numa tomada standard de 3 cabos (ligada à terra). Nunca corte ou desmonte o terceiro pino (terra). Após a instalação do aparelho, a tomada deve ficar acessível.
▶ AVISO: Não danifique o circuito refrigerante.

Utilização diária

Este aparelho pode ser utilizado por crianças de idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou falta de experiência e conhecimento, caso lhes tenha sido fornecida supervisão ou instruções relativas à utilização do aparelho de forma segura e desde que compreendam os perigos envolvidos.
As crianças não devem brincar com o aparelho.
As crianças de 3 a 8 anos são autorizadas a carregar e descarregar aparelhos de refrigeração, mas não podem limpar e instalar os aparelhos de refrigeração.
Mantenha as crianças com menos de 3 anos de idade afastadas do aparelho, a menos que estejam constantemente sob supervisão.
A limpeza e manutenção pelo utilizador não deve ser realizada por crianças sem supervisão.
▶ O aparelho deve ser posicionado de modo a que a ficha fique acessível.
Se o gás de carvão ou outro gás inflamável verter para a proximidade do aparelho, desligue a válvula do gás de fuga, abra as portas e janelas e não desligue o cabo de alimentação do frigorífico/congelador ou de qualquer outro aparelho.
Observe que o aparelho está regulado para funcionar no intervalo de temperatura específico de 10 e 38°C. O aparelho não pode funcionar adequadamente se for deixado durante um longo período a uma temperatura acima ou abaixo do intervalo indicado.
Não coloque artigos instáveis (objetos pesados, recipientes cheios de água) em cima do frigorífico/congelador, para evitar lesões causadas por queda ou choque elétrico causado pelo contato com a água.
▶ Não puxe pelas prateleiras da porta. A porta pode inclinar-se, o suporte de garrafas pode sair para fora ou o aparelho pode tombar.

AVISO!

▶ Abra e feche a porta apenas pelas pegas. O espaço entre a porta e o armário é muito estreito. Não coloque as mãos nessas áreas para evitar entalar os dedos. Abra ou feche as portas do frigorífico/congelador apenas quando não houver crianças dentro do alcance do movimento das portas.
Nunca guarde cerveja nem refrigerantes engarrafados, líquidos em garrafas ou latas (exceto bebidas alcoólicas) especialmente bebidas gaseificadas no congelador, porque estas rebentam quando congeladas.
▶ Não guarde substâncias explosivas como, por exemplo, latas de aerossóis, com um carburante inflamável, no interior deste aparelho.
▶ Não guarde medicamentos, bactérias ou agentes químicos no aparelho. Este aparelho é um eletrodoméstico. Não é recomendado armazenar materiais que necessitem de temperaturas rigorosas.
▶ Verifique a condição dos alimentos caso ocorra aquecimento no congelador.
▶ Não ajuste uma temperatura desnecessariamente baixa no frigorífico. Podem ocorrer temperaturas negativas em altas configurações. Atenção: As garrafas podem rebentar
Não toque em artigos congelados com as mãos húmidas (use luvas). Especialmente não coma gelados de gelo imediatamente depois de os retirar do congelador. Existe o risco de congelar ou de se formarem bolhas de queimadura por gelo. PRIMEIROS socorros: passar imediatamente por água fria corrente. Não puxe!
▶ Não toque na superfície interna do compartimento do congelador, quando em funcionamento, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície.
▶ Desligue o aparelho em caso de interrupção da energia ou antes da limpeza. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.
▶ AVISO: Não use aparelhos elétricos no interior dos compartimentos para alimentos do aparelho, a não ser que sejam do tipo recomendado pelo fabricante.

AVISO!

Manutenção/limpeza

▶ Certifique-se de que as crianças estão vigiadas caso estejam a realizar a limpeza e manutenção.
Desligue o aparelho da alimentação elétrica antes de realizar qualquer manutenção de rotina. Deixe passar pelo menos 7 minutos antes de reiniciar o aparelho, pois o arranque frequente pode danificar o compressor.
▶ Segure a ficha, não o cabo, ao desligar o aparelho.
Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial para frigorífico/congelador para evitar danos. No final use água morna e solução de bicarbonato de sódio - cerca de uma colher de sopa de bicarbonato de sódio para um litro de água. Enxaguar abundantemente com água e secar. Não utilize pós de limpeza ou outros produtos de limpeza abrasivos. Não lave as peças removíveis na máquina de lavar loiça.
▶ Não raspe o gelo com objetos afiados. Não use sprays, aquecedores elétricos, como secadores de cabelo, dispositivos de limpeza a vapor ou outras fontes de calor, de forma a evitar danos às peças plásticas.
▶ AVISO: Não utilize dispositivos mecânicos ou outros meios para acelerar o processo de descongelação, que não os recomendados pelo fabricante.
Se o cabo de alimentação estiver danificado, tem de ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.
▶ Não tente reparar, desmontar ou modificar o aparelho sozinho. Em caso de reparação, entre em contato com a nossa assistência ao cliente.
Se as luzes de iluminação estiverem danificadas, devem ser substituídas pelo fabricante, pelo seu agente de serviço ou por pessoas qualificadas similares, a fim de evitar riscos.
▶ Elimine o pó na parte de trás da unidade pelo menos uma vez no ano para evitar perigo de incêndio, bem como o aumento do consumo de energia.

Dicas de Segurança

▶ Não pulverize ou lave o aparelho durante a limpeza.
▶ Não use spray de água ou vapor para limpar o aparelho.
▶ Não lave prateleiras de vidro frias ou a porta de vidro com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
Se deixar de utilizar o seu aparelho durante um período prolongado, deixe-o aberto para evitar odores e cheiros desagradáveis dentro.

Informações sobre gases refrigerantes

AVISO!

O aparelho contém o refrigerante inflamável ISOBUTANO (R600a). Certifique-se de que o circuito refrigerante não fica danificado durante o transporte ou instalação. A fuga de refrigerante pode causar lesões oculares ou inflamações. Se ocorrer um dano, mantenha afastadas fontes de chama aberta, ventile completamente a sala, não ligue ou desligue os cabos de alimentação do eletrodoméstico ou de qualquer outro aparelho. Informe a assistência ao cliente.

No caso de os olhos entrarem em contacto com o fluido refrigerante, lave-os imediatamente sob água corrente e contacte imediatamente um oftalmologista.

AVISO: O sistema de refrigeração está sob alta pressão. Não o viole. Uma vez que os refrigerantes inflamáveis são usados, por favor, instale, manuseie e carregue o aparelho estritamente de acordo com as instruções e contacte o agente profissional ou o nosso serviço pós-venda para eliminar o aparelho.

AVISO!

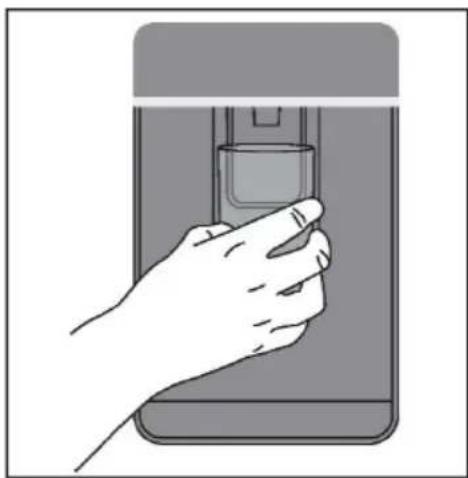

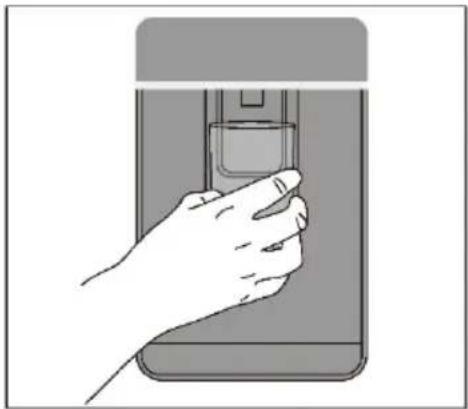

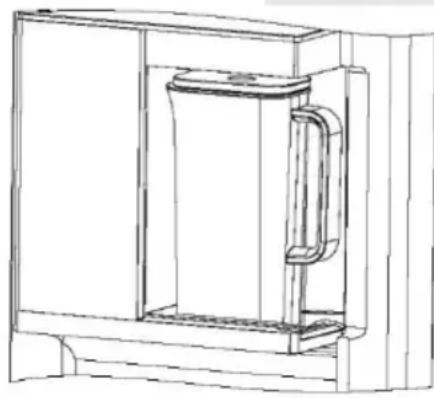

Para frigoríficos com função de água gelada, preste atenção ao seguinte aviso:

Para aparelhos que não se destinam a ser ligados ao abastecimento de água: AVISO: encher apenas com água potável.

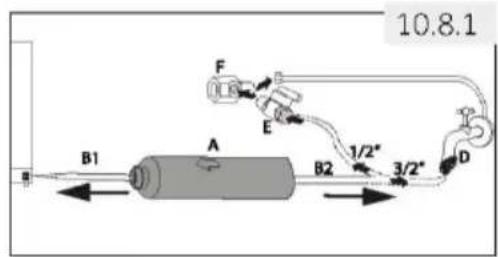

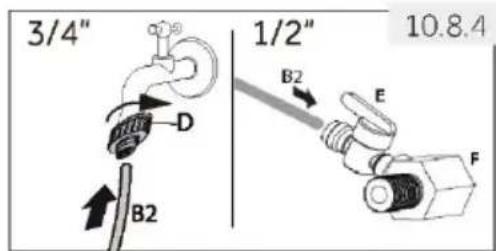

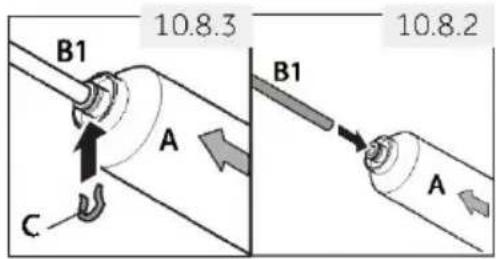

Para aparelhos que se destinam a ser ligados ao abastecimento de água:

AVISO: conectar apenas ao abastecimento de água potável.

Se quiser limpar o sistema de água, consulte o Manual do Utilizador. Se tiver alguma dúvida, entre em contato com o serviço pós-venda.

Utilização prevista

Este aparelho destina-se a ser utilizado em meio doméstico e aplicações similares tais como

• áreas de cozinha para o pessoal em lojas, escritórios e outros ambientes de trabalho;
• quintas e por clientes em hotéis, motéis e outros ambientes de tipo residencial;
• ambientes de tipo alojamento e pequeno-almoço;
• aplicações de catering e idênticas não comerciais.

Se o aparelho não for utilizado durante um período de tempo prolongado, irá usar apenas a função Holiday ou a função de desligar o frigorífico para o frigorífico/congelador:

• Retire os alimentos.
• Desligue o cabo de alimentação.
• Esvazie e limpe o depósito de água.
• Limpe o aparelho conforme descrito acima.
• Mantenha as portas abertas para evitar a criação de maus odores no interior.

Para garantir a preservação segura dos alimentos ou vinho, por favor, siga estas instruções de uso.

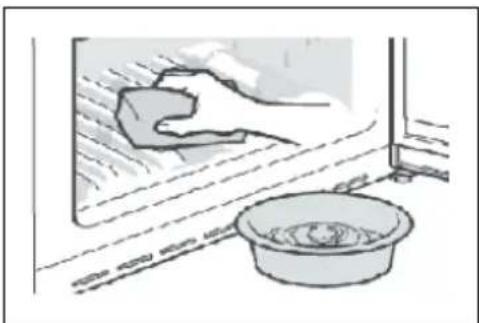

▶ O aparelho deve ser limpo, pelo menos, a cada quatro semanas para uma boa manutenção e para evitar odores de alimentos armazenados. Mantenha a junta de vedação da porta sempre limpa

(1.) Esfregue o interior e o exterior do frigorífico, incluindo junta de vedação da porta, prateleira da porta, prateleiras de vidro, caixas e assim por diante, com uma toalha macia ou esponja embebida em água morna (pode adicionar-se detergente neutro).

(2.) Se forem derramados líquidos acidentalmente, todos os componentes contaminados devem ser removidos e passados por água. Após lavagem, limpe e seque.

(3.) Se houver derramamento de produtos cremosos (como natas, gelado derretido), remova todas as partes contaminadas, coloque-as em água morna a cerca de 40 °C durante algum tempo, lave com a água corrente, seque e volte a colocar no frigorífico/congelador.

(4.) Caso alguma peça ou componente pequeno entre no interior do frigorífico (entre as prateleiras ou gavetas), use uma pequena escova macia para a soltar. Se não conseguir alcançar a peça, entre em contato com a assistência da Haier.

Para evitar a contaminação de alimentos considere as seguintes instruções:

• Abrir a porta durante longos períodos provoca um aumento de temperatura significativo nos componentes do aparelho.
• Limpar regularmente as superfícies que entram em contacto com alimentos e sistemas de drenagem acessíveis.
• Limpar os depósitos de água se não tiverem sido usados durante 48 h; enxague o sistema de água conectado a uma alimentação de água se a água não tiver sido extraída durante 5 dias.
• Guarde a carne e o peixe crus em recipientes adequados no frigorífico/congelador, de forma a não estarem em contacto nem derramarem para cima de outros alimentos. Para garantir a preservação segura dos géneros alimentares, os alimentos instantâneos e a carne crua/peixe devem ser armazenados separadamente.
• Os compartimentos de comida congelada de duas estrelas são adequados para se guardar alimentos pré-congelados, guardar ou fazer gelado e fazer cubos de gelo.
• Os compartimentos de uma, duas ou três estrelas não são adequados para congelar alimentos frescos.
• Se o frigorífico for deixado vazio durante períodos longos, desligue, descongele, limpe, seque e deixe a porta aberta para evitar que se forme bolor dentro do aparelho.

Os dados relativos à parte mais adequada no compartimento do eletrodoméstico em que devem ser armazenados tipos específicos de alimentos, tendo em conta a distribuição da temperatura que pode estar presente nos diferentes compartimentos do aparelho, encontram-se na outra parte do manual.

Eliminação

O símbolo do produto ou da sua embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue no ponto de recolha aplicável para reciclagem de equipamentos elétricos e eletrónicos. Ao assegurar que este produto é eliminado devidamente, irá ajudar a evitar consequências potencialmente negativas para o ambiente e a saúde humana, que de outra forma poderiam ser causadas pelo manuseamento inadequado de resíduos deste produto. Para informações mais detalhadas sobre reciclagem deste produto, entre em contato com departamento da sua cidade, o seu serviço de eliminação de resíduos domésticos ou a loja onde comprou o produto.

Uma vez que são utilizados gases de sopro do isolamento inflamáveis, entre em contato com um agente profissional ou nosso serviço pós-venda para eliminar o aparelho.

AVISO!

Risco de lesão de sufocação!

Os fluidos refrigerantes e os gases devem ser eliminados de forma profissional. Certifique-se de que os tubos do circuito refrigerante não estão danificados antes de serem devidamente eliminados. Desligue o aparelho da alimentação elétrica. Corte o cabo de alimentação de rede e elimine-o. Remova as bandejas e gavetas, bem como a pega e vedantes da porta, para evitar que crianças e animais de estimação fiquem fechados dentro do aparelho.

CUIDADO!

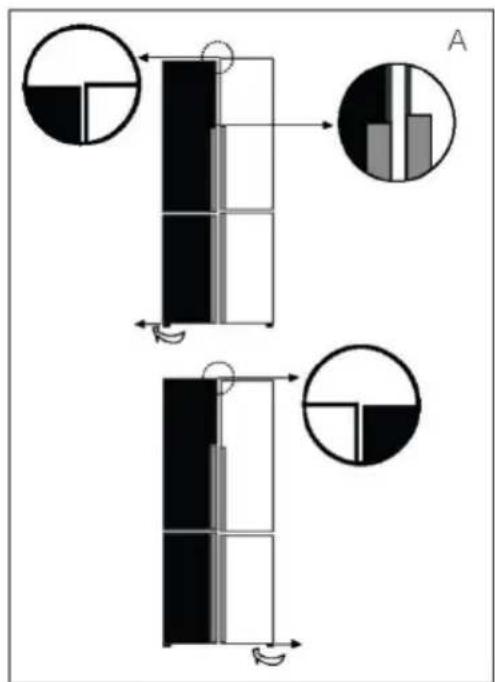

1.

Ao fechar a porta, a tira vertical da porta esquerda deve ser dobrada para dentro (1).

2.

Se tentar fechar a porta esquerda e a tira vertical da porta não estiver dobrada (2), dobre-a primeiro, caso contrário, a tira da porta irá bater no eixo de fixação ou na porta direita. Isto pode danificar a tira da porta ou provoca uma fuga.

Há um piso de aquecimento dentro da estrutura. A temperatura da superfície subirá um pouco, o que é normal e não afetará a função do aparelho.

Utilização prevista

Este aparelho destina-se a arrefecer e congelar alimentos. Foi desenhado exclusivamente para uso em aplicações domésticas e semelhantes, como áreas de cozinha para pessoal em lojas, escritórios e outros ambientes de trabalho; casas agrícolas e por clientes em hotéis, motéis e outros ambientes de tipo residencial, bem como em negócios de bed-breakfast e de catering. Não se destina a utilização comercial ou industrial. Não são permitidas alterações ou modificações no dispositivo. Uma utilização indevida pode causar riscos e perda de reivindicações de garantia.

Normas e diretivas CE

Este produto cumpre os requisitos de todas as diretivas CE aplicáveis com as normas harmonizadas correspondentes, que permitem a marcação CE.

Aviso

Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

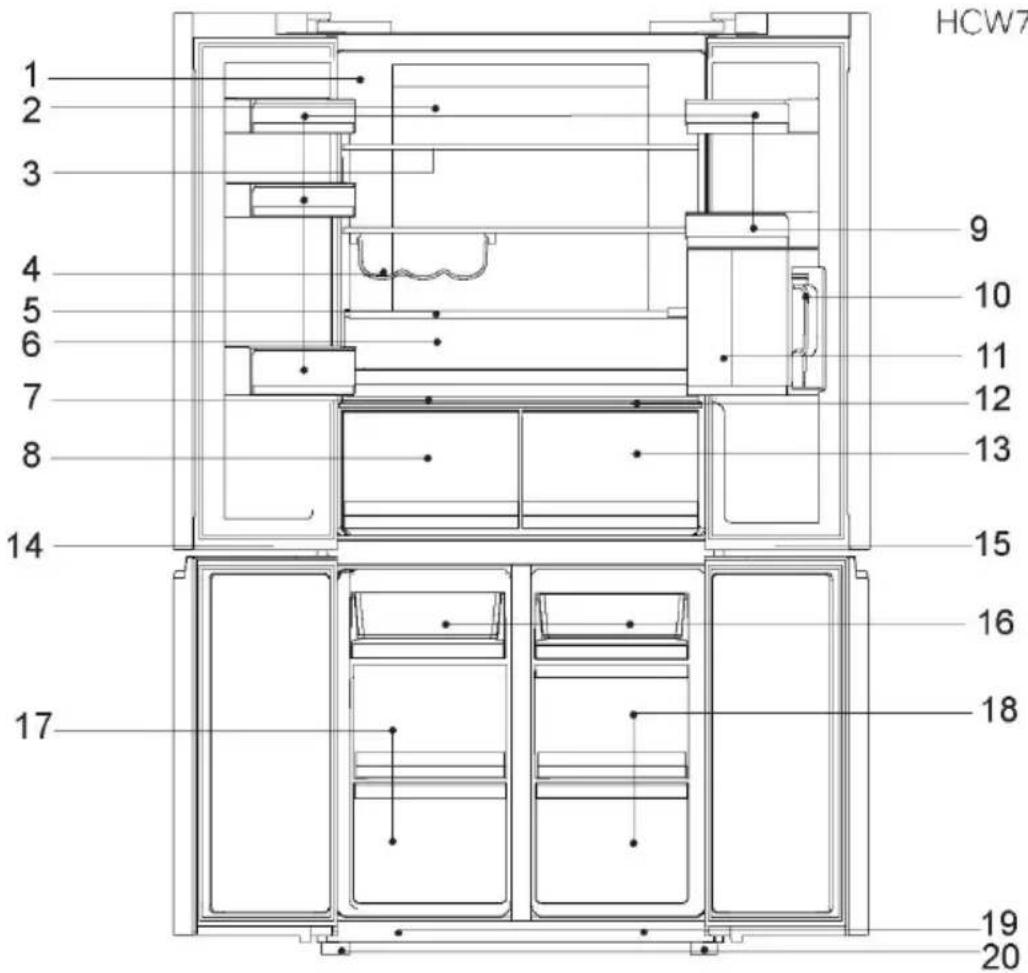

HCW7 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20

HCW7819EWMP

1 Placa de classificação
2 Lâmpada de retroiluminação e conduta de ar REF
3 Prateleira de vidro
4 Suporte para vinho
5 Tampa móvel da gaveta de frutas e legumes
6 Gaveta de frutas e legumes
7 Painel da Humidity box
8 HumidityZone
9 Prateleira da porta

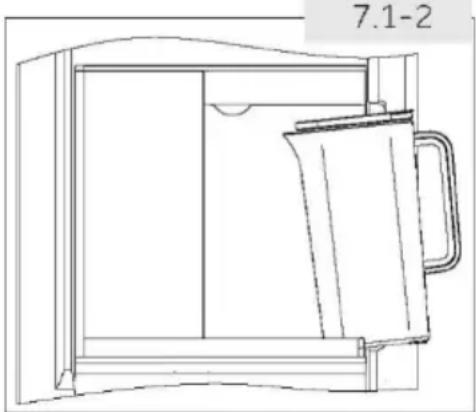

10 Chaleira de água
11 Aquecedor de chaleira
12 Painel da gaveta de MyZone

13 Gaveta MyZone
14 Lâmpada LED do compartimento do congelador
15 Lâmpada LED do compartimento da SwitchZone
16 Bandeja de congelação
17 Caixa do congelador
18 Gaveta SwitchZone
19 Interruptor da luz
20 Pés ajustáveis

Aviso

Devido a alterações técnicas e a modelos diferentes, algumas das ilustrações neste manual podem ser diferentes do seu modelo.

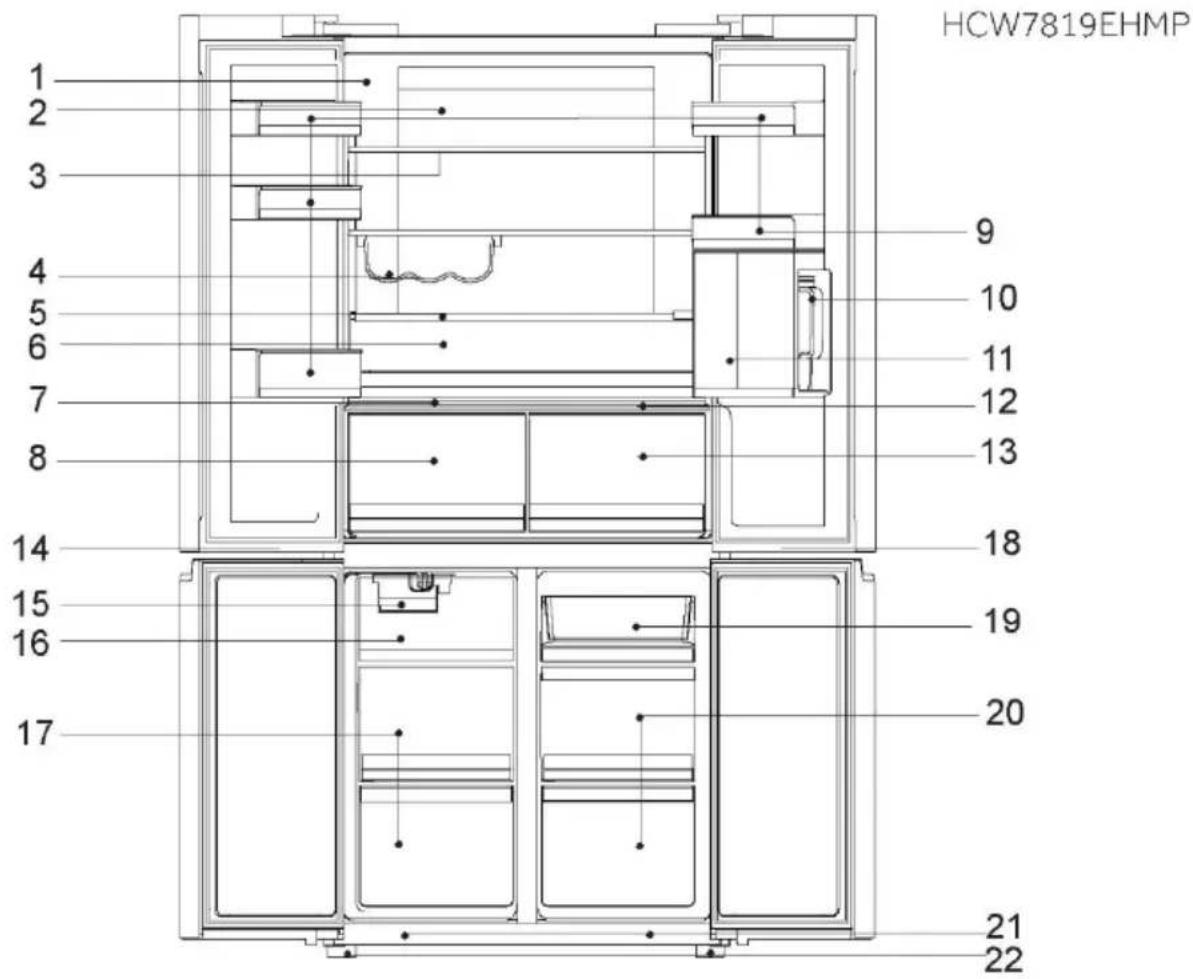

HCW7819EHMP 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22

1 Placa de classificação
2 Lâmpada de retroiluminação e conduta de ar REF
3 Prateleira de vidro
4 Suporte para vinho
5 Tampa móvel da gaveta de frutas e legumes
6 Gaveta de frutas e legumes
7 Painel da Humidity box
8 Humidity Box
9 Prateleira da porta
10 Chaleira de água
11 Aquecedor de chaleira
12 Painel da gaveta de MyZone

13 Gaveta MyZone
14 Lâmpada LED do compartimento do congelador
15 Máquina de fazer gelo
16 Gaveta para gelo
17 Caixa do congelador
18 Lâmpada LED do compartimento da Switch Zone
19 Bandeja de congelação
20 Gaveta SwitchZone
21 Interruptor da luz
22 Pés ajustáveis

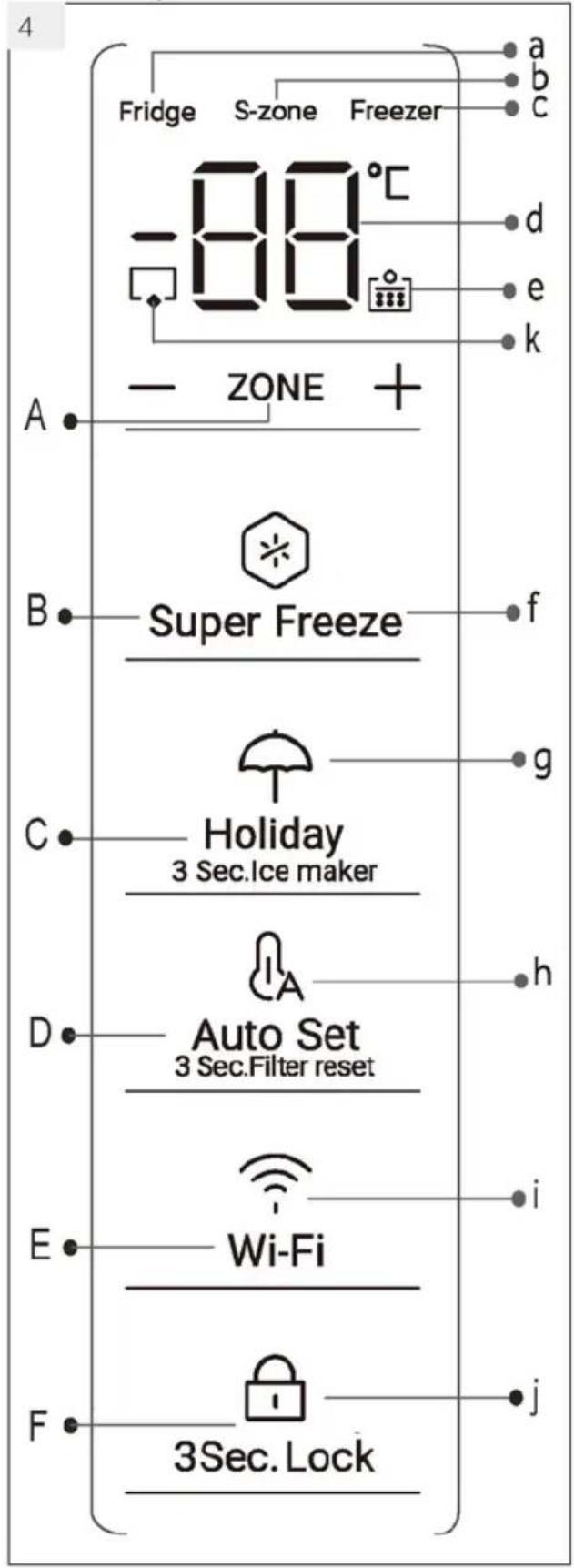

Painel de controlo (Fig. 4)

A Interruptor de modo Frigorífico&Switch&Congelador

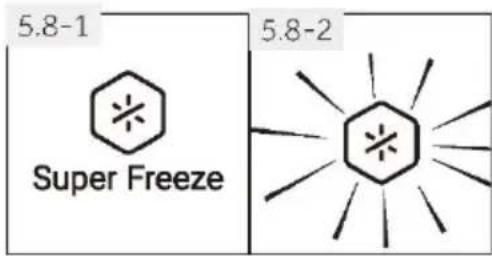

B Função Super Freeze on/off
C Função Holiday on/off 3 sec.C.C. Ligar/Desligar máquina de gelo (HCW7819EHMP)

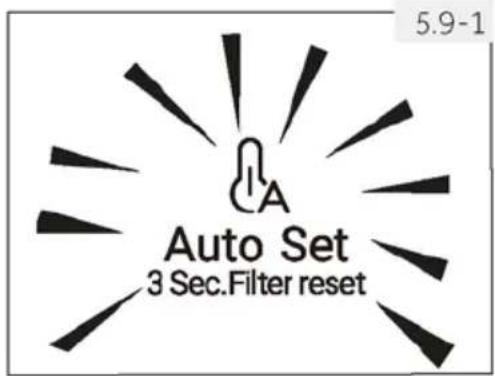

D Modo auto e reposição de aviso do filtro de água
E Definição Wi-Fi
F Bloqueio/Desbloqueio do painel

Indicadores:

a Frigorífico seleccionado
b Switch Zone seleccionada
c Congelador seleccionado
d Temperatura do frigorífico & congelador
e Aviso de filtro de água alterado
f Função Super Freeze
g Função Holiday
h Função de inteligência automática
i Função Wi-Fi
j Bloqueio do painel
k Máquina de fazer gelo automática (HCW7819EHMP)

5.1 Antes da primeira utilização

▶ Remova todos os materiais de embalagem e mantenha fora do alcance das crianças e elimine-os de forma ecológica.
Limpe o interior e o exterior do aparelho com água e um detergente suave antes de colocar qualquer alimento no seu interior.
▶ Após o aparelho ter sido nivelado e limpo, aguarde pelo menos 2 horas antes de o ligar à fonte de alimentação. Consulte a secção INSTALAÇÃO.
Pré-arrefeça os compartimentos em configurações elevadas antes de carregar com alimentos. As funções Super Freeze ajudam a arrefecer os compartimentos rapidamente.
A temperatura do frigorífico e a temperatura do congelador são automaticamente definidas para 5°C e -18°C, respetivamente. Estas são as configurações recomendadas. Se desejar, pode alterar estas temperaturas manualmente. Por favor, veja o MODO DE AJUSTE MANUAL.

5.2 Botões do sensor

Os botões no painel de controlo são teclas de sensor, que respondem logo quando tocadas levemente com o dedo.

5.3 Ligar/Desligar o aparelho

O aparelho fica em funcionamento assim que for ligado à corrente elétrica.

Quando o aparelho é ligado pela primeira vez, são exibidas as temperaturas reais do frigorífico e do congelador ("a" e "b"). O visor pisca. Se as portas estiverem fechadas, o visor desliga-se passados 30 segundos. Provavelmente o bloqueio do painel está ativo.

Aviso: Predefinições

O aparelho está pré-ajustado para a temperatura recomendada de 5°C (frigorífico) e -18°C (congelador). Em condições ambientes normais, não precisa de definir uma temperatura.
A função de predefinição para a gaveta My Zone "Fruits and Vegetables" e para a gaveta HumidityZone é "High humidity"
Quando o aparelho é ligado após a desconexão da fonte de alimentação principal, pode levar até 12 horas para que as temperaturas corretas sejam alcançadas.

Esvazie o aparelho antes de desligar. Para desligar o aparelho, puxe o cabo de alimentação para fora da tomada de alimentação.

5.4 Modo Standby

O visor desliga-se automaticamente 30 segundos após premir um botão. O visor fica bloqueado automaticamente. Acende-se automaticamente se tocar em qualquer botão ou se abrir a porta/gaveta.

5.5

3Sec. Lock

5.5 Bloquear/Desbloquear painel

Aviso: Bloqueio do painel

O painel de controlo bloqueia-se automaticamente contra a ativação se durante 30 segundos nenhuma tecla for tocada. Para quaisquer configurações, o painel de controlo tem de ser desbloqueado.

▶ Toque na tecla "F" durante 3 segundos para bloquear todos os elementos do painel contra a ativação (Fig. 5.5). O indicador "f" relacionado é agora exibido.
Para desbloquear toque novamente na tecla.

5.6 Alarme de porta/gaveta aberta

Quando uma das portas do frigorífico ou uma das gavetas do congelador forem abertas durante mais de 1 minuto, o alarme de porta/gaveta aberta soa. O alarme pode ser silenciado fechando a porta/gaveta. Se a porta/gaveta ficar aberta durante mais de 7 minutos, a luz no interior do frigorífico e a iluminação do painel de controlo apagam-se automaticamente.

5.7 Selecionar o modo de funcionamento

Pode ser necessário selecionar uma das seguintes duas formas de configurar o aparelho:

5.7.1-1

Holiday

5.7.1-2

1. Desbloqueie o painel premindo a tecla "F" se este estiver bloqueado (Fig. 5.5).
2. Toque na tecla "C" (Holiday) (Fig. 5.7.1-1).
3. O indicador "f" acende-se e a função é ativada (Fig. 5.7.1-2).

Repetindo os passos acima ou selecionando uma outra função, esta função pode ser desligada novamente.

1. Premindo o botão "C" durante 3 segundos, o indicador "k" (Máquina de fazer gelo automática) acende-se e a função é ativada (apenas HCW7819EHMP).

AVISO!

Durante a função Holiday, nenhuns alimentos devem estar guardados no compartimento do frigorífico. A temperatura de + 17 °C é demasiado elevada para armazenar alimentos. Apenas o Congelador continuará a trabalhar.

5.7.2 Modo de ajuste manual

Se desejar ajustar manualmente a temperatura do aparelho para armazenar um determinado alimento, pode ajustar a temperatura através de uma tecla de ajuste de temperatura:

Aviso: Conflito com outras funções

A temperatura não pode ser ajustada, se alguma outra função (Super Freeze, Holiday, ajuste automático) estiver ativada ou o visor estiver bloqueado. O indicador correspondente pisca acompanhado de um sinal sonoro.

1. Desbloqueie o painel premindo a tecla "F" se este estiver bloqueado (Fig. 5.5).
2. Toque na tecla "A" (ZONE) para selecionar o compartimento do frigorífico, o indicador "a" acende-se e o compartimento do frigorífico é ativado (Fig. 5.7.2-1). É apresentada a temperatura real no compartimento do frigorífico (Fig. 5.7.2-2).
3. Toque sequencialmente a tecla "+" ou "-" até que o valor desejado da temperatura esteja a piscar (Fig. 5.7.2-3).

Um sinal soa de cada vez que se prime uma tecla. A temperatura aumenta em sequências de 1°C de um mínimo de 1°C até um máximo de 9°C. A temperatura ideal no frigorífico é de 5 °C. Temperaturas mais frias implicam um consumo de energia desnecessário.

1. Toque em qualquer tecla, exceto "+" e "-" para confirmar, ou a definição confirma-se automaticamente após 5 segundos. A temperatura exibida para de piscar.
   5.7.2.2 Ajuste a temperatura para o congelador

2. Desbloqueie o painel premindo a tecla "F" se este estiver bloqueado (Fig. 5.5).

3. Toque na tecla "A" (ZONE) para selecionar o compartimento do congelador, o indicador "a" acende-se e o compartimento do congelador é ativado (Fig. 5.7.2-4). É apresentada a temperatura real no compartimento do congelador (Fig. 5.7.2-6).
4. Toque sequencialmente a tecla "b" (Congelador) até que o valor desejado da temperatura esteja a piscar (Fig. 5.7.2-5).

Um sinal soa de cada vez que se prime uma tecla. A temperatura aumenta em sequências de 1°C de -14°C a -24°C. A temperatura ideal no congelador é de -18°C. Temperaturas mais frias implicam um consumo de energia desnecessário.

1. Toque em qualquer tecla, exceto "+" ou "-" (Congelador) para confirmar, ou a definição confirma-se automaticamente após 5 segundos.

A temperatura exibida para de piscar.

5.7.2.3 Ajuste a temperatura para a Switch Zone

Toque na tecla "A" (ZONE) para selecionar a zona S, e a conversão de temperatura da zona S pode ser realizada seguindo os passos acima da mesma forma (Fig.5.7.2-6)

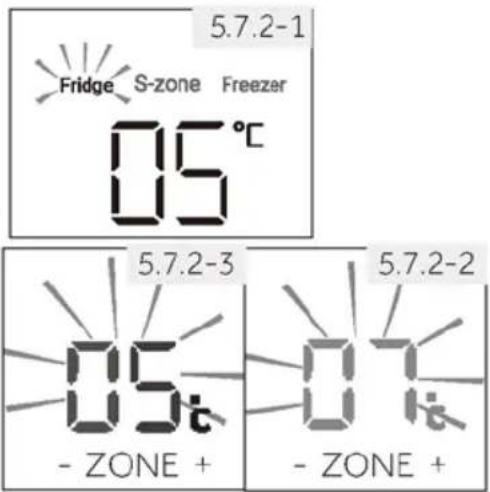

5.7.2-1 Fridge S-zone Freezer 05°C 5.7.2-3 05t - ZONE + 5.7.2-2 07t - ZONE +

Fridge S-zone Freezer -05°C 5.7,2-4

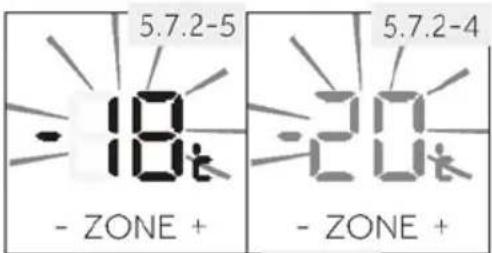

- 18t - ZONE + 5.7.2-5 5.7.2-4 - 20t - ZONE +

5.7.2-6 Fridge S-zone Freezer -0.05°C

Aviso: Influencias nas temperaturas

As temperaturas interiores são influenciadas pelos seguintes fatores:

▶ Temperatura ambiente

Quantidade de alimentos armazenados

▶ Frequência de abertura da porta

Instalação do aparelho

5.8-1 Super Freeze 5.8-2

5.8 Função Super Freeze

Os alimentos frescos devem ser congelados o mais rapidamente possível até ao núcleo. Isto preserva o melhor valor nutricional, a aparência e o sabor. A função Super Freeze acelera o arrefecimento de alimentos frescos e protege os produtos já armazenados de aquecimento indesejável. Se precisar de congelar uma grande quantidade de alimentos de uma vez, recomenda-se definir a função Super Freeze atempadamente 24h antes da utilização do espaço congelado. Quando a função começa, a temperatura é quase de -24°C a -30°C.

1. Desbloqueie o painel premindo a tecla "F" se este estiver bloqueado (Fig. 5.5).
2. Toque na tecla "B" (Super Freeze) (Fig. 5.9.-1).
3. O indicador "f" acende-se e a função é ativada (Fig. 5.9.-2). Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente.

A função Super Freeze desliga-se automaticamente após 50 horas. Em seguida, o aparelho é operado na temperatura previamente ajustada.

Se não tiver quaisquer requisitos especiais, recomendamos que utilize o modo de ajuste automático. No modo, o aparelho pode ajustar automaticamente a temperatura de acordo com a temperatura ambiente e mudança de temperatura no aparelho. Esta função é totalmente automática.

1. Desbloqueie o painel premindo a te cla "F" se este estiver bloqueado (Fig. 5.5)
2. Toque na tecla "D" (Fig.5.9-1)

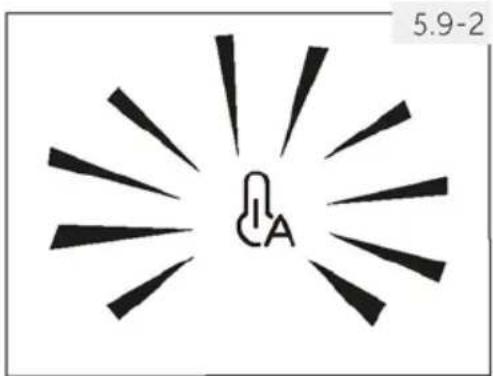

3. A luz indicadora "h" acende-se e a função é ativada (Fig. 5.9-2)

Repetindo os passos acima ou selecionando uma outra função esta função pode ser desligada novamente.

5.9-1 Auto Set 3 Sec.Filter reset

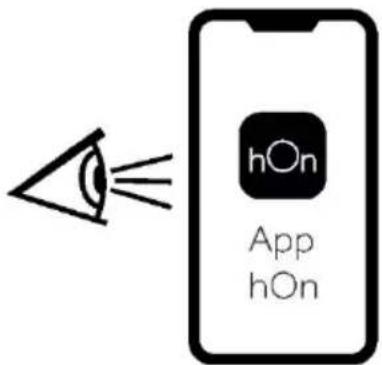

5.10 Configuração do modo Wi-Fi

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO

Passo 1

- Faça download da aplicação hOn nas lojas

Passo 2 Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta

Passo 3 Siga as instruções de emparelhamento na aplicação hOn

O compartimento do frigorífico está equipado com uma gaveta MyZone. De acordo com as necessidades de armazenamento dos alimentos, a função mais adequada pode ser selecionada para obter o valor nutricional ideal dos alimentos As seguintes funções estão disponíveis:

5.11.1 Função Cheese

O aparelho fornece um espaço para alimentos preciosos com ar fresco suave e seco através de controlo inteligente, evitando a humidade e a salubridade para preservar eficazmente a nutrição dos alimentos durante muito tempo. Esta função é adequada para guardar alimentos secos com baixo teor de água, como chá, café, fruta seca, etc.

5.11.2 Função Fruits & Veg

Esta função é adequada para armazenar frutas e vegetais como maçãs e cenouras.

Aviso: Função Fruits & Veg

Frutas sensíveis ao frio como ananás, abacate, bananas, toranjas e legumes como batatas beringelas, feijão, pepinos, abobrinhas e tomates e queijos não devem ser armazenados na gaveta MyZone.

5.11.3 Função 0 °C Fresh

Esta função ajusta a temperatura na gaveta My Zone para 0 °C. Adequado para armazenar alimentos frescos, como carne, peixe, mexilhões ou produtos instantâneos. A maioria dos alimentos permanecem frescos a 0 °C, mas não congelados.

Aviso: 0 °C Fresh

Devido a diferentes conteúdos de água da carne, alguma carne com mais humidade será congelada a temperaturas inferiores a 0 °C. Assim, a carne "acabada de cortar" deve ser armazenada na gaveta MyZone, com temperaturas min. 0°C.

Aviso: Gaveta MyZone

▶ Uma das três funções da gaveta MyZone deve ser sempre ativada
Se escolher "0°C Fresh" ou "Cheese" defina a temperatura do compartimento de refrigeração para o nível médio (5°C), a fim de preservar seus alimentos no ambiente de armazenamento ideal.

5.11.4-1 k l m n Cheese Fruits& Veg 0°C Fresh 3Sec Lock K L M N

5.11.4 Seleciona a função para gaveta MyZone

A função pode ser selecionada utilizando o painel separado (Fig. 5.11.4-1) situado na tampa da gaveta.

1. Se o indicador "n" acender, o painel está bloqueado e deve ser desbloqueado com a tecla "N" (3 Sec. Lock) durante 3 segundos (Fig. 5.11.4-2). Ouve-se um sinal sonoro e o indicador "n" desliga-se (Fig. 5.11.4-2).
2. Toque na tecla "K/L/M" da função desejada. A pós alguns segundos, o indicador "k/l/m" correspondente acende-se e a função é ativada.

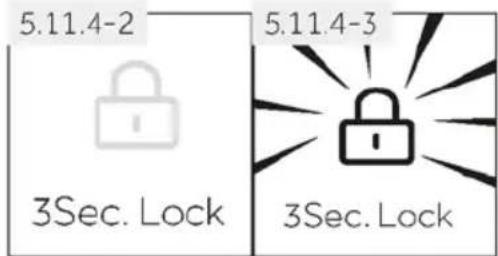

3. Bloqueie o painel premindo a tecla "N" (3Sec. Lock) durante 3 segundos. Ouve-se um sinal sonoro e o indicador "n" acende-se (Fig. 5.11.4-3).

5.12 Gaveta HumidityZone

O compartimento do frigorífico está equipado com uma gaveta HumidityZone. O módulo em politeno adequado aumenta a preservação da frescura, removendo o fator de amadurecimento. Estão disponíveis as seguintes funções:

Função		Alimentos recomendados
Low Hum.		Frutos secos e outros alimentos secos com baixo teor de água, como manteiga, gorduras e óleos, pão ou chocolate.
Mid Hum.		Peras, cerejas, etc.
High Hum.		Couve, cogumelos, etc.


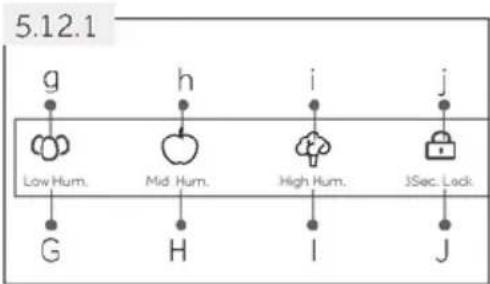

    note right of A "5.12.1"

5.12.1 Seleciona a função para gaveta HumidityZone

A humidade nesta gaveta pode ser ajustada utilizando o painel de controlo da humidade separado (Fig. 5.12.1) que está localizado na tampa da gaveta.

Os passos são os mesmos que são descritos no capítulo 5.11.4, mas apenas utilizando o painel para HumidityZone.

Aviso: Bloqueio do painel

O painel de controlo da gaveta MyZone e HumidityZone é bloqueado automaticamente contra a ativação, se a porta estiver aberta. Para quaisquer configurações, o painel de controlo tem de ser desbloqueado.

Antes da primeira utilização da função Gelo e Água

Antes da primeira utilização, precisa de enxaguar água através do filtro para remover impurezas ou ar preso no depósito de água e sistema de filtro.

Para água

• Prima o bloco dispensador de água para dispensar 4L de água - aguarde 4 minutos antes de dispensar novamente.
• Dispensar 4L de água e, em seguida, esperar durante mais 4 minutos - Juntamente com a água podem ser dispensados alguns resíduos de carbono. Isto não é prejudicial e é normal durante o processo de enxaguamento.
• Dispense mais 4 L de água. - Isto impede o excesso de gotejamento de água do seu dispensador.
• Podem sair algumas gotas de água dispensador durante alguns dias após a instalação. Isto é para libertar o ar preso restante no dispensador.
• Certifique- se de que o seu frigorífico arrefeceu pelo menos 2 horas antes de utilizar.

O desempenho do filtro de água aumentará com o uso, atingindo um desempenho ótimo após dois a três recipientes cheios de água.

Utilização de dispensador de água

Certifique-se de ter seguido os passos indicados em "Antes de começar a utilizar a função de gelo e água" antes da primeira utilização do dispensador de água.

Dispensador

O seu dispensador de água foi desenhado para ser utilizado com uma mão. Para dispensar água, prima cuidadosamente o bloco dispensador com um copo ou recipiente afastado do bloco dispensador. Empurrar com força o bloco dispensador não aumenta o fluxo nem despensa mais água.

AVISO!

Para evitar danos à propriedade ou lesões pessoais, não coloque as mãos, os dedos ou objetos na abertura do dispensador

7.1-1

7. Introdução da função jarro de água

Este produto é uma chaleira para chá de frutos com água fria, os utilizadores têm de abrir a tampa superior e, em seguida, adicionar o chá de frutos.

Em seguida, o jarro é colocado no suporte para ser enchido automaticamente com água, e consumido conforme necessário (Fig.7.1-1).

Apenas o modelo HCW7819EHMP está disponível com reabastecimento automático de água.

(Se não houver função de injeção de água automática, coloque água manualmente na chaleira)

7.1 Utilização

7.1.1 Do lado da pega, levante ao longo do rebordo da tampa superior para abrir a tampa superior;

7.1.2 Fatias de frutas ou outros produtos de chá podem ser colocados no jarro para chá de fruta;

7.1.3 Ao instalar a garrafa com infusor para chá de frutas e a tampa inferior, esta pode ser desmontada rodando de acordo com a direção da seta e instalada na parte de trás;

7.1.4 Quando a chaleira precisa de ser colocada no suporte, inclinar ligeiramente o bico para baixo e colocá-lo dentro (Fig.7.1-2)

7.1.5 Quando a chaleira é retirada do suporte da chaleira, levante a pega para cima e extraia para fora horizontalmente

DICAS:

Ligue a função de enchimento automático antes de utilizar.
▶ Desligue a função de enchimento automático se não for utilizado durante um período mais longo.
Limpe regularmente a água debaixo da caixa do jarro de água, caso contrário, a função de enchimento automático ficará indisponível.
A função de enchimento automático não funciona bem se a pressão de água for inferior a 0,3-0,5 Mpa
A função de enchimento automático não funciona quando se corta o fornecimento de água. Retirar o jarro de água e voltar a colocá-lo ativa o enchimento automático caso exista fornecimento de água.

DICAS:

▶ Retire a película de embalagem do jarro de água antes de ligar o produto
▶ Não encha com bebidas a mais de 60 °C na jarro de água.
▶ Siga as instruções para eliminar fudas de chá
Certifique-se de que o jarro de água é colocado na posição correta, caso contrário pode causar a falha da função ou a colocação de água em excesso.
Certifique-se de que a função de enchimento automático foi ativada antes de o utilizar (HCW7819EHMP)
O saco de chá ou saco de café pode ser colocado no jarro de água, desligue a função de enchimento automático quando enche o jarro com bebida.
Consuma o chá em 24 horas, caso contrário pode causar deterioração.
▶ Desligue a função de enchimento automático e limpe o jarro se não o utilizar durante um período mais longo.
Limpe regularmente a água debaixo da caixa do jarro de água, caso contrário, a função de enchimento automático ficará indisponível (HCW7819EHMP).
A função de enchimento automático não funciona bem se a pressão de água for inferior a 0,3-0,5 Mpa
A função de enchimento automático não funciona quando se corta o fornecimento de água. Retirar o jarro de água e voltar a colocá-lo ativa o enchimento automático caso exista fornecimento de água

Aviso

1. A temperatura de enchimento de bebidas na chaleira não deve exceder 60 °C.
2. Se houver mais água a salpicar para o suporte, por favor, limpe-o suavemente a tempo, caso contrário, pode afetar a função de enchimento automático de água.
3. Certifique-se de que a chaleira está instalada no lugar. Caso contrário, a função de injeção de água automática pode falhar ou a água pode transbordar!
4. Faltou rodar e desmontar o chá de frutas de acordo com a direção indicada pela seta.
5. Beba o chá na chaleira dentro de 24 horas pois se ficar muito tempo causa facilmente deterioração
6. A chaleira deve ser limpa a tempo se for cheia com chá ou se não for utilizada durante um longo tempo
7. A chaleira pode ser cheia de água apenas, sem adicionar frutas ou chá.

7.2 Limpar

7.2.1 Retire a tampa;
7.2.2 Divida a tampa em tampa superior, tampa inferior e fuga de chá de frutas.
7.2.3 Limpe a chaleira e as suas peças com uma esponja macia embebida em água.
7.2.4 Use um detergente da loiça diluído para remover manchas difíceis.

Passe por água depois de remover as manchas.

Aviso

▶ A temperatura da água não pode exceder 60 °C;
▶ Não use a máquina de lavar loiça para limpeza;

Dicas para armazenar alimentos frescos

Guardar no compartimento do frigorífico

Mantenha a temperatura do frigorífico inferior a 5°C.
Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de serem armazenados no aparelho.
Os alimentos armazenados no frigorífico devem ser lavados e secos antes de serem armazenados
Os alimentos a armazenar devem estar devidamente selados para evitar alterações no aroma ou no sabor.
▶ Não guarde quantidades excessivas de alimentos. Deixe espaços entre os alimentos para permitir que o ar frio flua ao seu redor, para um arrefecimento melhor e mais homogéneo.
Os alimentos consumidos diariamente devem ser guardados na frente da prateleira.

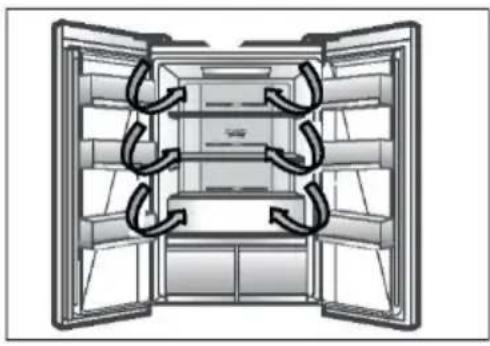

Deixe um espaço entre os alimentos e as paredes internas, permitindo que o ar flua. Especialmente, não armazene alimentos contra a parede traseira: os alimentos podem congelar contra a parede traseira. Evite o contato direto dos alimentos (especialmente os alimentos oleosos ou ácidos) com o revestimento interno, pois o óleo/ácido pode erodir o revestimento interno. Limpe a sujidade oleosa/ácida sempre que for encontrada.
▶ Descongele alimentos congelados no frigorífico. Desta forma, pode usar a comida congelada para diminuir a temperatura no compartimento e economizar energia.
O processo de envelhecimento da fruta e dos legumes, como curgetes, melões, papaia, banana, abacaxi, etc. pode ser acelerado no frigorífico. Portanto, não é aconselhável armazená-los no frigorífico. No entanto, o amadurecimento de frutas muito verdes pode ser promovido durante um determinado período. Cebolas, alho, gengibre e outros vegetais radiculares também devem ser armazenados à temperatura ambiente.
▶ Odores desagradáveis dentro do frigorífico são um sinal que algo derramou e limpeza é necessário. Ver CUIDADOS E LIMPEZA.
▶ Diferentes alimentos devem ser colocados em diferentes áreas, de acordo com as suas propriedades:

Aviso

Mantenha uma distância superior a 10 mm entre os alimentos colocados e a conduta de ar ou sensores, para garantir o efeito de arrefecimento.

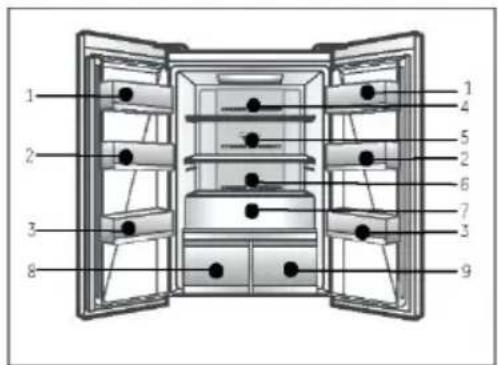

1 2 3 8 1 4 5 2 6 7 3 9

1 Manteiga, queijo, ovos, condimentos, etc.

2 Ovos, conservas, condimentos, etc

3 Bebidas e alimentos engarrafados.

4 Alimentos em conserva, alimentos enlatados, etc.

5 Produtos de carne, snacks, etc.

6 Massas, leite, tofu, produtos lácteos, etc.

7 Fruta, legumes, salada, etc

8 Humidity Box

▶ Manteiga, gorduras, óleos, chocolate, etc.
▶ .Peras, cerejas, etc.
▶ :rouve, cogumelos, etc.

9 My zone

▶ :chá, café, fruta seca, etc.
: Maçãs, cenouras, etc.
▶ : Alimentos frescos crus

Armazenamento no congelador

▶ Mantenha a temperatura do congelador a -18°C.
24 horas antes do congelar, ligue a função Power-Freeze; - para pequenas quantidades de alimentos 4-6 horas são suficientes.
Os alimentos quentes devem ser arrefecidos até à temperatura ambiente antes de serem armazenados no congelador.
Alimentos cortados em pequenas porções irão congelar mais depressa e serão mais fáceis de descongelar e cozinhar. O peso recomendado para cada porção é inferior a 2,5 kg
É melhor embalar os alimentos antes de os colocar no congelador. O exterior da embalagem deve estar seco para evitar que os sacos colem. Os materiais de embalagem devem ser isentos de odores, herméticos, não venenosos e não tóxicos.
Para evitar a expiração dos períodos de conservação, tome nota da data de congelamento, do prazo e o nome dos alimentos na embalagem, de acordo com os períodos de armazenamento dos diferentes alimentos.
AVISO!: Ácido, alcalino e sal, etc. podem erodir a superfície interna do congelador. Não coloque alimentos com estas substâncias (p.ex. peixe direto do mar) diretamente na superfície interna. A água salgada no congelador deve ser limpa imediatamente.
- Não exceda o tempo de armazenamento de alimentos recomendado pelos fabricantes. Retire apenas a quantidade necessária de alimentos do congelador.
Consuma os alimentos descongelados rapidamente. Os alimentos descongelados não podem ser re-congelados novamente, a menos que sejam primeiramente cozinhados
- Não coloque quantidades excessivas de alimentos frescos no congelador. Consulte a capacidade de congelação do congelador - Ver DADOS TÉCNICOS ou dados na placa do tipo.
Os alimentos podem ser armazenados no congelador a uma temperatura mínima de -18°C durante 2 a 12 meses, dependendo das suas propriedades (por exemplo, carne: 3-12 meses, legumes: 6-12 meses)
▶ Quando congelar alimentos frescos, evite pô-los em contato com alimentos já congelados. Risco de descongelamento!

▶ Siga sempre as diretrizes dos fabricantes para o período de tempo que deve armazenar alimentos. Não exceda estas diretrizes!
Tente manter o tempo entre a compra e o armazenamento o mais curto possível para preservar a qualidade dos alimentos.
▶ Compre alimentos congelados que tenham sido armazenados a uma temperatura igual ou inferior a -18 °C.
Evite comprar alimentos com gelo ou gelo na embalagem - Isto indica que os produtos podem ter sido parcialmente descongelados e congelados em algum momento - a temperatura afeta a qualidade dos alimentos.

Aviso

Mantenha uma distância superior a 10 mm entre os alimentos colocados e o tubo de ar para assegurar o efeito de arrefecimento.

O frigorífico está equipado com um sistema de fluxo de ar múltiplo, que oferece fluxos de ar frio em cada nível de prateleira. Isso ajuda a manter uma temperatura uniforme para garantir que sua comida é mantida mais fresca durante mais tempo.

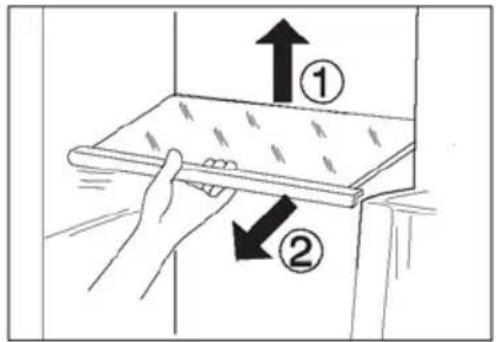

Prateleiras ajustáveis

A altura das prateleiras pode ser ajustada para se adaptar às suas necessidades de armazenamento.

1. Para transferir uma prateleira, remova-a primeiro levantando a sua extremidade traseira (1) e puxando-a para fora (2).
2. Para a reinstalar, coloque-a sobre as patilhas dos dois lados e empurre-a para a posição mais para trás até que a parte traseira da prateleira fique fixa no interior das ranhuras nos lados

Aviso:

Certifique-se de que todas as extremidades de uma prateleira estão niveladas.

① ① ②

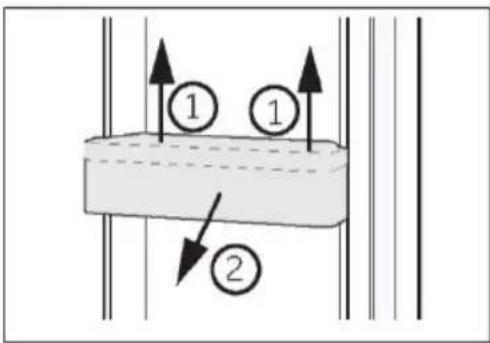

Prateleiras de portas amovíveis

As prateleiras da porta podem ser removidas para limpeza:

Coloque as mãos de cada lado da prateleira, levante-a para cima (1) e puxe-a para fora (2).

Para inserir a prateleira da porta, os passos acima são executados em ordem inversa.

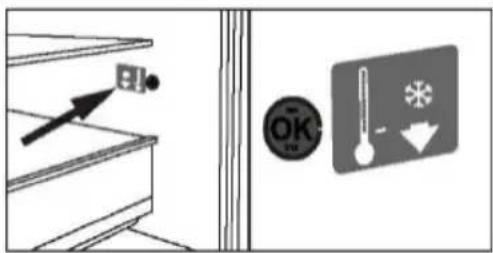

O indicador de temperatura OK pode ser utilizado para determinar temperaturas abaixo de +4°C. Diminua gradualmente a temperatura se o sinal não indicar "OK".

Aviso:

Quando o aparelho é ligado, pode demorar até 12 horas para atingir as temperaturas corretas.

Equipamento

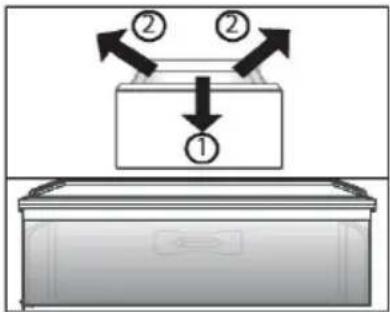

Gaveta do congelador amovível

Para remover a gaveta, puxe até à extensão máxima (1), levante e remova (2).

Para inserir a gaveta, os passos acima são executados em ordem inversa.

Zona de armazenamento para fruta e legumes para os manter frescos e saudáveis.

Aviso: Gaveta para frutas e legumes

Frutas sensíveis ao frio como ananás, abacate, bananas, toranjas e legumes como batatas, beringelas, feijão, pepinos, abobrinhas e tomate e queijos não devem ser armazenados na gaveta de frutas e legumes.

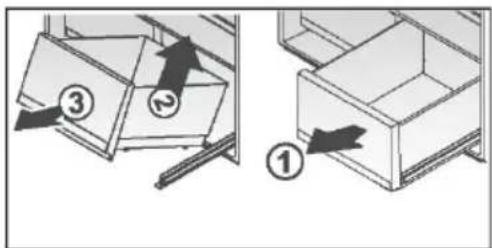

Humidity Box e Gaveta MyZone

Para utilizar e configurar a Humidity Box e gaveta MyZone por favor verifique a seção USE.

Para retirar a gaveta:

1. Puxe para fora (1) até à extensão máxima (Fig. 7.5).

2. Levante (2) para separar a gaveta do carril e remover. Pode ser montada pela ordem inversa.

A luz interior LED acende-se quando a porta é aberta. O desempenho das luzes não é afetado por nenhuma das outras definições de aparelhos.

Dicas de poupança de energia

Certifique-se de que o aparelho está devidamente ventilado (ver INSTALAÇÃO).
- Não instale o aparelho sob luz solar direta ou na proximidade de fontes de calor (por exemplo, fogões, aquecedores).
Evite temperaturas desnecessariamente baixas no aparelho. O consumo de energia aumenta quanto menor for a temperatura do aparelho.
▶ Funções como SUPER FREEZE ou SUPER COOL consomem mais energia.
▶ Deixe os alimentos arrefecer antes de os colocar no aparelho.
▶ Abra a porta do aparelho o mínimo e tão brevemente quanto possível.
▶ Não encha demasiado o aparelho para evitar obstruir o fluxo de ar.
Evite ar dentro das embalagens de alimentos.
Mantenha os vedantes da porta limpos para que a porta feche sempre corretamente.
▶ Descongele alimentos congelados no frigorífico.
A configuração mais economizadora de energia requer que o aparelho mantenha as gavetas, caixa de comida e prateleiras, etc. em condições de frescura de fábrica, e os alimentos devem ser colocados tanto quanto possível, sem bloquear as saídas da conduta de ar.

Aviso:

A sequência de montagem é a inversa da sequência de remoção.

1. 2. 3.

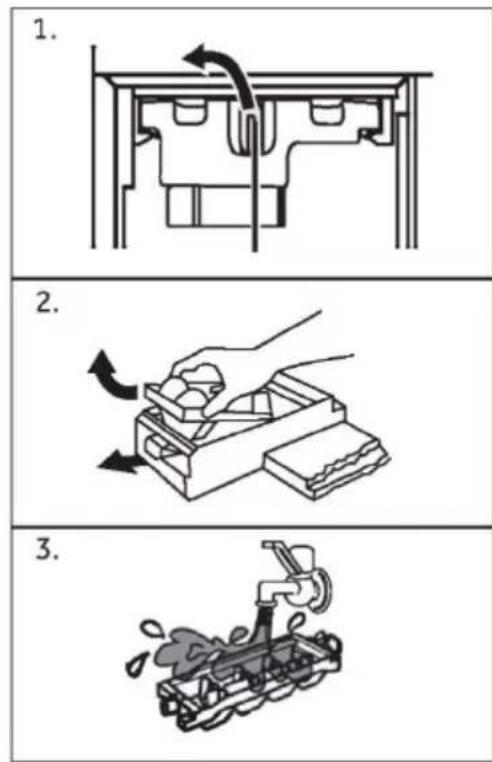

Limpeza da máquina de fazer gelo

1. Abra a porta do congelador esquerda. Rode o botão de fixação da máquina de fazer gelo para a esquerda, segure a pega da caixa de gelo e puxe lentamente a máquina de gelo para fora.
2. Rode a caixa de gelo, puxe para fora o botão branco da máquina de gelo e retire a máquina de fazer gelo automática.
3. Limpe a máquina de fazer gelo e instale-a pela ordem de desmontagem após a limpeza.

1. 2. 3.

AVISO!

Desligue o aparelho da fonte de alimentação antes de limpar.

Limpeza

Limpe o aparelho quando apenas tiver armazenado pouca ou nenhuma comida.

O aparelho deve ser limpo a cada quatro semanas para uma boa manutenção e para evitar maus odores de alimentos armazenados.

AVISO!

Não limpe o aparelho com escovas duras, escovas de arame, detergente em pó, gasolina, acetato de amilo, acetona e soluções orgânicas semelhantes, soluções ácidas ou alcalinas. Limpe com detergente especial do frigorífico para evitar danos.
▶ Não pulverize ou lave o aparelho durante a limpeza.
▶ Não use spray de água ou vapor para limpar o aparelho.
Não lave prateleiras de vidro frias com água quente. A mudança súbita de temperatura pode fazer com que o vidro se quebre.
Não toque na superfície interna do compartimento do congelador, especialmente com as mãos molhadas, pois as mãos podem congelar na superfície.
No caso de aquecimento, verificar a condição das mercadorias congeladas.

▶ Mantenha a junta de vedação da porta sempre limpa

Limpe o interior e a caixa do aparelho com uma esponja molhada em água morna e detergente neutro.

1. Esfregue o interior e o exterior do frigorífico, incluindo junta de vedação da porta, prateleira da porta, prateleiras de vidro, caixas e assim por diante, com uma toalha macia ou esponja embebida em água morna (pode adicionar-se detergente neutro).

1. Se houver líquido derramado, remova todas as partes contaminadas, lave-as diretamente com água corrente, seque e coloque novamente no frigorífico.
2. Se houver derramamento de produtos cremosos (como natas, gelado derretido), remova todas as peças contaminadas, coloque-as em água morna a cerca de 40 °C durante algum tempo, passe por água corrente, seque e volte a colocar no frigorífico.
3. Caso alguma peça ou componente pequeno entre no interior do frigorífico (entre as prateleiras ou gavetas), use uma pequena escova macia para a liberar. Se não conseguir alcançar a peça, entre em contato com a assistência da Haier.

▶ Enxague e seque com um pano macio.

▶ Não limpe nenhuma das peças do aparelho numa máquina de lavar loiça.

Deixe passar pelo menos 7 minutos antes de voltar a ligar o aparelho pois o arranque frequente pode danificar o compressor.

Descongelamento

O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.

Não substitua a luz LED sozinho, esta apenas deve ser substituída pelo fabricante ou por um agente de serviço autorizado.

A luz é do tipo LED com um baixo consumo de energia e longa vida útil. Se houver alguma anomalia, entre em contato com a assistência ao cliente. Consulte ASSISTÊNCIA AO CLIENTE. Parâmetros da lâmpada:

Compartimento do frigorífico: 12 V máx. 2 W Compartimento do congelador: 12 V máx. 0,5 W

Não utilizar durante um período maior

Se o aparelho não for utilizado durante um período de tempo prolongado, e se não usar apenas a função Holiday ou a função de desligar o frigorífico:

▶ Retire os alimentos.
▶ Desligue o cabo de alimentação.
▶ Evvazie e limpe o depósito de água
Limpe o aparelho conforme descrito acima.
Mantenha as portas abertas para evitar a criação de maus odores no interior.

Aviso

Desligue o aparelho apenas se estritamente necessário.

Mover o aparelho

1. Remova todos os alimentos e desligue o aparelho.
2. Fixe as prateleiras e outras peças móveis no frigorífico e no congelador com fita adesiva.
3. Não incline o frigorífico mais de 45º para evitar danificar o sistema de refrigeração.

AVISO!

▶ Não levante o aparelho pelas suas pegas.
Nunca coloque o aparelho na horizontal no chão.

Resolução de problemas

Muitos problemas que ocorrem podem ser resolvidos por si mesmo sem experiência específica. Em caso de problema, por favor verifique todas as possibilidades apresentadas e siga as instruções abaixo antes de contactar um serviço pós-venda. Consulte ASSISTÊNCIA AO CLIENTE.

AVISO!

Antes da manutenção, desative o aparelho e desligue a ficha da tomada.
Os equipamentos elétricos devem ser reparados apenas por eletricistas qualificados, uma vez que reparações inadequadas podem causar danos consequenciais consideráveis.
Se o cabo de alimentação estiver danificado, este apenas pode ser substituído pelo fabricante, pelo agente de serviço ou por pessoas igualmente qualificadas de forma a evitar o perigo.

Problema	Causa possível	Possível solução
O compressor não funciona.	A ficha de alimentação não está ligada na tomada de alimentação.O aparelho está no ciclo de descongelação	Ligue a ficha de corrente.Isto é normal para um descongelamento automático
O aparelho funciona frequentemente ou funciona por um período de tempo demasiado longo.	A temperatura interior ou exterior é muito alta.O aparelho foi desligado da alimentação por um período de tempo.Uma porta/gaveta do aparelho não está bem fechada.A porta/gaveta foi aberta com muita frequência ou durante muito tempo.A temperatura regulada para o congelador é muito baixa.A junta de vedação da porta/gaveta está suja, gasta, fissurada ou não corresponde.A circulação de ar necessária não é garantida.	Neste caso, é normal que o aparelho funcione mais tempo.Normalmente, demora 8 a 12 horas até o aparelho arrefecer completamente.Feche a porta/gaveta e certifique-se de que o aparelho está localizado num piso plano e de que não existe qualquer alimento ou recipiente a obstruir a porta.Não abra a porta/gaveta com muita frequência.Ajuste uma temperatura mais elevada até obter uma temperatura satisfatória do frigorífico. Demora 24 horas para que a temperatura do frigorífico se tornar estável.Limpe a junta de vedação da porta/gaveta ou peça à assistência ao cliente que a substitua.Assegure uma ventilação adequada.
O interior do frigorífico está sujo e/ou com cheiros.	O interior do frigorífico necessita de limpeza.Alimentos com forte odor estão armazenados no frigorífico.	Limpe o interior do frigorífico.Embrulhe os alimentos completa-mente.
Não está frio o suficiente dentro do aparelho.	A temperatura está definida para demasiado alta.Foram guardados alimentos demasiado quentes.Foram armazenados demasiados alimentos de uma vez.Os produtos estão demasiado próximos uns dos outros.Uma porta/gaveta do aparelho não está bem fechada.A porta/gaveta foi aberta com muita frequência ou durante muito tempo.	Repor a temperatura.Arrefeça os alimentos antes de os guardar.Guarde sempre pequenas quantidades de alimentos.Deixe um intervalo entre os vários alimentos permitindo o fluxo de ar.Feche a porta/gaveta.Não abra a porta/gaveta com muita frequência.
Está demasiado frio no interior do aparelho.	A temperatura é demasiado baixa.A função Power-Freeze é ativada ou está a funcionar há demasiado tempo.	Repor a temperatura.Desligue a função Power-Freeze
Formação de humidade no interior do compartimento do frigorífico.	O clima é demasiado quente e demasiado húmido.Uma porta/gaveta do aparelho não está bem fechada.A porta/gaveta foi aberta com muita frequência ou durante muito tempo.Recipientes para alimentos ou líquidos foram deixados abertos.	Aumente a temperatura.Feche a porta/gaveta.Não abra a porta/gaveta com muita frequência.Deixe os alimentos quentes arrefecerem até a temperatura ambiente e cubra os alimentos e líquidos.
A humidade acumula-se nos frigoríficos fora da superfície ou entre as portas/porta e gaveta	O clima é demasiado quente e demasiado húmido.A porta/gaveta não está totalmente fechada O ar frio no aparelho e o ar quente no exterior condensam.	Isso é normal num clima húmido e mudará quando a humidade diminuir.Certifique-se de que a porta/gaveta está bem fechada.
Gelo forte e geada no compartimento do congelador.	Os alimentos não foram devidamente embalados.Uma porta/gaveta do aparelho não está bem fechada.A porta/gaveta foi aberta com muita frequência ou durante muito tempo.A junta de vedação da porta/gaveta está suja, gasta, fissurada ou não corresponde.Algo no interior está a impedir que a porta/gaveta feche corretamente.	Embale sempre bem os alimentos.Feche a porta/gaveta.Não abra a porta/gaveta com muita frequência.Limpe a junta de vedação da porta/gaveta ou substitua por novas.Reposicione as prateleiras, prateleiras das portas ou contentores internos para permitir que a porta/gaveta feche.

Resolução de problemas

Problema	Causa possível	Possível solução
Os lados do armário e a tira da porta ficam quentes	-	Isto é normal.
O aparelho faz ruídos fora do normal.	O aparelho não está colocado sobre um piso nivelado.O aparelho toca em algum objeto ao seu redor.	Ajuste os pés para nivelar o aparelho.Remova objetos em redor do aparelho.
Deve ouvir-se um som leve semelhante ao de água a correr.	-	Isto é normal.
Irá ouvir um sinal sonoro de alarme.	A porta do frigorífico está aberta.	Fecha a porta ou silencie o alarme manualmente.
Irá ouvir um som abafado.	O sistema anti condensação está a funcionar	Isto impede a condensação e é normal
O sistema de iluminação interior ou de arrefecimento não funciona.	A ficha de alimentação não está ligada na tomada de alimentação.A fonte de alimentação não está intacta.A lâmpada LED está avariada.	Ligue a ficha de corrente.Verifique a alimentação elétrica da divisão. Ligue para a companhia de eletricidade local!Por favor, ligue para a assistência para substituir a lâmpada.

Para entrar em contato com a assistência técnica, visite o nosso website: https://corporate.haier-europe.com/en/ Na seção "website", escolha a marca do seu produto e seu país. Será redirecionado para o website específico onde pode encontrar o número de telefone e o formulário para contatar a assistência técnica.

Falha de energia

Em caso de falha de energia, os alimentos permanecem arrefecidos de forma segura durante cerca de 12 horas. Siga estas dicas durante uma falha de energia prolongada, especialmente no verão:

▶ Abra a porta/gaveta o mínimo de vezes possível.
▶ Não coloque mais alimentos no aparelho durante uma falha de energia.
Se for dada uma notificação prévia de interrupção da energia e a duração da interrupção for superior a 12 horas, faça algum gelo e coloque-o num recipiente na parte superior do compartimento do frigorífico.
▶ É necessária uma inspeção dos alimentos imediatamente após a interrupção.
Como a temperatura no frigorífico irá subir durante uma interrupção da energia ou outra falha, o período de armazenamento e a qualidade dos alimentos serão reduzidos. Qualquer alimento que descongele deve ser consumido, cozido e novamente congelado (se for caso disso) imediatamente, a fim de evitar riscos para a saúde.

Função de memória durante a falha de energia

Depois de restabelecida a energia elétrica, o aparelho continua com as configurações definidas antes da falha de energia.

Desembalar

AVISO!

O aparelho é pesado. Manuseie sempre com pelo menos duas pessoas.
Mantenha todos os materiais de embalagem fora do alcance das crianças e elimine-as de forma ecológica.

▶ Retire o aparelho da embalagem.
▶ Remova todos os materiais de embalagem.

Condições ambientes

A temperatura ambiente deve estar sempre entre 10 °C e 43 °C, uma vez que pode influenciar a temperatura no interior do aparelho e o seu consumo de energia. Não instale o aparelho perto de outros aparelhos emissores de calor (fornos, frigoríficos) sem isolamento.

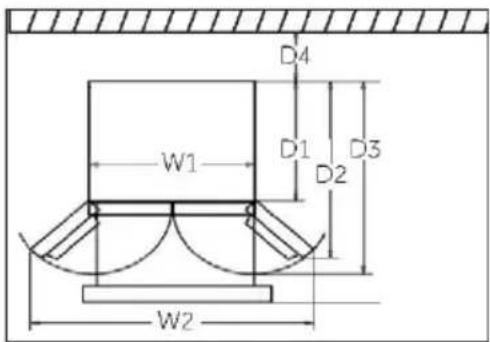

Requisitos de espaço

Espaço necessário quando a porta é aberta:

D1=600

D2=885

D3=1034

D4=50

W1=830

W2=1424

D4 W1 D1 D3 D2 W2

Ventilação transversal

Para obter uma ventilação suficiente do aparelho por motivos de segurança, deve observar-se a informação das secções de ventilação transversal necessárias.

Este frigorífico não se destina a ser utilizado como um eletrodoméstico de encastrar.

O aparelho deve ser colocado sobre uma superfície plana e sólida.

1. Incline o aparelho ligeiramente para trás.
2. Coloque os pés no nível desejado.

Certifique-se de que a distância à parede do lado da dobradiça é de, pelo menos, 100 mm para que a porta se abra corretamente.

1. max 45° 2.

1. A estabilidade pode ser verificada por empurrando alternadamente as diagonais. Uma ligeira oscilação deve ser a mesma em ambas as direções. Caso contrário, a estrutura pode empenar; a consequência pode ser fugas dos vedantes da porta. Uma ligeira inclinação para a traseira facilita o fecho da porta e a estrutura da porta pode empenar; o resultado poderá ser eventual fuga dos vedantes da porta. Uma leve inclinação para a traseira facilita o fecho da porta.

Se as portas não estiverem no mesmo nível, esta discrepância pode ser solucionada da seguinte forma:

A) Utilizando o pé ajustável

Rode o pé ajustável de acordo com a direção da seta para subir ou descer o pé.

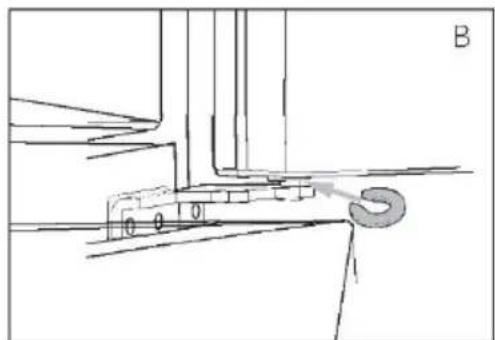

B) Utilização de espaçadores

▶ Abra a porta superior e levante-a.

Prenda cuidadosamente o espaçador (incluído no saco de acessórios) no anel de plástico branco da dobradiça do meio à mão ou usando ferramentas, como alicates. Não arranque nem amolgue a porta.

Aviso

Quando voltar a utilizar o frigorífico, pode ocorrer um fenómeno de portas desiguais devido ao peso dos alimentos armazenados. Se for esse o caso, ajuste de acordo com os métodos acima.

Tempo de espera

O óleo de lubrificação sem manutenção está localizado na cápsula do compressor. Este óleo pode atravessar o sistema de tubulação fechada durante o transporte inclinado. Antes de ligar o aparelho à fonte de alimentação, tem de esperar 2 a 5 horas para que o óleo volte à cápsula.

2 h

Ligação elétrica

Antes de cada conexão verificar se:

a fonte de alimentação, tomada e fusíveis são adequados à placa de classificação.
a tomada de alimentação está ligada à terra sem fichas múltiplas nem extensão.
a ficha de alimentação e a tomada estão de acordo com as especificações.

Ligue a ficha a uma tomada doméstica instalada corretamente.

AVISO!

Para evitar riscos, um cabo de alimentação danificado deve ser substituído pela assistência ao cliente (ver cartão de garantia).

AVISO!

Conecte apenas ao abastecimento de água potável. O filtro de água só filtra impurezas na água e torna o gelo limpo e higiénico. Não consegue esterilizar nem destruir germes ou outras substâncias nocivas.
Uma pressão de água muito alta na mangueira pode danificar o aparelho. Instale um redutor de pressão quando a pressão da água na mangueira exceder 0,6 MPa.
Antes da conexão, verifique se a água está limpa e transparente.

Aviso: Conexão da água

A pressão da água fria tem de ser 0,15-0,6 MPa.
O comprimento máximo permitido da mangueira de água é de 8 metros. Mangueiras mais longas afetarão os cubos de gelo e o conteúdo de água fria.
▶ A temperatura ambiente tem de ser de 0 °C no mínimo.
Mantenha a mangueira de água longe de fontes de calor.

1. Corte o tubo em duas peças com o comprimento necessário para ligar o filtro (A) com o aparelho (B1) e a torneira de água (B2) (Fig. 10.8-1). Certifique-se de que corta à esquadria usando uma faca afiada.

2. Insira o tubo (B1) aprox. 12 mm de profundidade na montagem do filtro de água (A) (Fig. 10.8- 2). Tenha cuidado para instalar o filtro na direção correta. A seta mostra a direção do fluxo de água.

3. Fixe o tubo com um grampo de fecho (C) de acordo com a Fig. 10.8-3.

4. Repita as etapas 2 e 3 com o tubo (B2) no outro lado do filtro

5. Conecte a extremidade do tubo (B2) a um dos adaptadores "D" ou "E e F" que se adapte à rede da água (Fig. 10.8-4).

6. Ligue a extremidade de B1 ao conjunto da válvula na parte de trás do aparelho (Fig. 10.8-5).

7. Abra a torneira de água para se certificar de que o sistema está livre e enxague o tubo.

10.8.1 B1 A B2 1/2" 3/2" F E D

B1 10.8.3 10.8.2 A B1 C A

3/4" 1/2" 10.8.4 B2 D B2 E F

10.8.5 B1

AVISO!

Certifique-se de que as conexões estão firmes, secas e sem fugas!
Tenha cuidado para nunca esmagar, vincar nem torcer a mangueira

Ficha de produto de acordo com o Regulamento UE N.º 2019/2016

Marca	Haier
Nome do modelo / identificador	HCW7819EWMP	HCW7819EHMP
Categoria de aparelho de refrigeração para uso doméstico (1)	7
Classe de eficiência energética	E
Consumo de energia (2)	296kWh/ano	296kWh/ano
Capacidade líquida total de todo o compartimento do frigorífico	358 L	358 L
dos quais compartimento de refrigeração	41 L	41 L
dos quais compartimento de armazenagem de vinhos	- -
dos quais compartimento de temperatura de garrafeira	-	-
dos quais compartimento de armazenagem de alimentos frescos	317 L	317 L
Número total de garrafas de vinho (3)	-	-
Capacidade total do compartimento de temperatura variável	89 L	89 L
Capacidade total do compartimento do congelador	88 L	88 L
Codificação Star (4)	***
Temperatura de referência dos "outros compartimentos" (5)	- -
Temperatura de armazenamento mais baixa do compartimento do vinho	- -
Sem gelo	• •
Tempo de subida da temperatura	12 h	12 h
Capacidade de congelação (6)	11 kg/24h	11 kg/24h
Classificação climática (7)	SN.N.ST	SN.N.ST
Classe de emissão de ruído e emissões de ruído aéreo (db(A) re 1pW)	C(38) C(38)
Tipo de aparelho	Instalação independente

Explicações:
- Sim, existe
(1) Categorias de refrigeração para uso doméstico
Categoria=Designação
1=Frigorífico com um ou mais compartimentos para alimentos frescos, 2=Frigorífico com zona de temperatura-garrafeira, frigorífico com compartimento de temperatura-garrafeira e armário para vinho, 3=Frigorífico com zona de frio e frigorífico com compartimento zero estrelas, 4=Frigorífico com compartimento de uma estrela, 5=Frigorífico com compartimento de duas estrelas, 6=Frigorífico com compartimento de três estrelas, 7=Frigorífico-Congelador, 8=Congelador, 9=Arca congeladora, 10=Frigoríficos multi-fins e outros frigoríficos
(2) Com base nos resultados do teste de conformidade das normas ao longo de 24 horas. O consumo real depende da utilização e da localização do aparelho.
(3) A capacidade nominal é citada como o número de garrafas normais de 0,75 l que podem ser armazenadas no aparelho de acordo com as instruções do fabricante.
(4) * = compartimento -6°C ou menos; *** = compartimento de alimentos congelados -18°C ou menos; **** = compartimento do congelador de alimentos -18°C ou menos com uma capacidade mínima de congelação.
(5) «Outro compartimento», significa um compartimento, com exceção de um compartimento de armazenamento de vinhos, destinado ao armazenamento de determinados géneros alimentícios a uma temperatura superior a +14 °C.
(6) A capacidade de congelação é viável para a quantidade dada de acordo com o tipo de aparelho apenas após a mudança para operação permanente e não pode ser repetida no prazo de 24 horas. Observe as instruções de operação.
(7) Classificação climática SN: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre +10°C e +32°C

Dados técnicos

PT

Classificação climática N: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre +16°C e +32°C

Classificação climática ST: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre +16°C e +38°C

Classificação climática T: Este aparelho destina-se a ser utilizado a uma temperatura ambiente compreendida entre +16°C e +43°C

Dados técnicos adicionais

Volume total (L) 535
Tensão/Frequência	220-240V ~/ 50Hz
Corrente de entrada (A) 1,8
Fusível principal (A) 16
Líquido de refrigeração/quantidade R600a/67g
Dimensões (A/L/P em mm) 1925 / 830 / 669

Assistência ao cliente

Recomendamos o nosso Serviço de Assistência ao Cliente da Haier e a utilização de peças de reposição originais.

Se tiver algum problema com o seu aparelho, verifique primeiro a secção RESOLUÇÃO DE PROBLEMAS. Se não conseguir encontrar uma solução nesta secção, entre em contato

▶ com o seu revendedor local ou
▶ o nosso Serviço de Assistência Europeu (veja números de telefone listados abaixo) ou
a área de Serviço e Suporte em www.haier.com onde pode ativar a reclamação de serviço e também encontrar FAQs.

Para contactar a nossa Assistência, certifique-se de que tem os seguintes dados disponíveis.

As informações podem ser encontradas na placa de classificação.

Modelo

N.° de série

Verifique também o cartão de garantia fornecido com o produto em caso de garantia.

Centro de Assistência Europeu
País*	Número de telefone	Custos
Haier Itália (IT)	199 100 912
Haier Espanha (ES)	902 509 123
Haier Alemanha (DE)	0180 5 39 39 99	14 CT/Min telefone fixoMax 42 Ct/Min móvel
Haier Áustria (AT)	0820 001 205	14,53 CT/Min telefone fixomáx 20 Ct/Min todos os outros
Haier Reino Unido (RU)	0333 003 8122
Haier França FR	0980 406 409

* Para outros países, consulte www.haier.com
Haier Europe Trading S.r.l
Branch UK
Westgate House, Westgate, Ealing
London, W5 1YY

"Termostatos, sensores de temperatura, placas de circuitos impressos e fontes de luz estão disponíveis durante um período mínimo de sete anos após a colocação da última unidade do modelo no mercado. Puxadores da porta, dobradiças da porta, bandejas e cestos durante um período mínimo de sete anos e juntas da porta durante um período mínimo de 10 anos, depois de colocada a última unidade do modelo no mercado".

GARANTIA

A garantia mínima é: 2 anos para os países da UE, 3 anos para a Turquia, 1 ano para o Reino Unido, 1 ano para a Rússia, 3 anos para a Suécia, 2 anos para a Sérvia, 5 anos para a Noruega, 1 ano para Marrocos, 6 meses para a Argélia, Tunísia nenhuma garantia legal necessária.

Para mais informações sobre o produto, consulte https://eprel.ec.europa.eu/ ou digitalize o código QR na etiqueta energética fornecida com o aparelho.

▶ Ukse avamise sagedus
